Особенности устройства
Многие отождествляют понятия амортизатор и стойка амортизатора. Одни думают, что это простая пружина, а другие правильно называют амортизаторной стойкой все ее компоненты в сборе.
Где правда, а где ложь? Будем разбираться.
Начнем с того, что стойками амортизатора называют элемент подвески, необходимый для соединения двух важных составляющих — колес машины и самого кузова. Опора соединяется с демпфером и пружиной. Кстати, именно демпфер считается самым главным компонентом амортизатора.
Амортизаторная стойка или просто АС выполняет несколько ключевых функций:
- удерживает массу машины;
- передает силу сцепления с дорожным покрытием кузову;
- поддерживает оптимальное положение кузова по отношению к колесам;
- устраняет лишний крен;
- принимает на себя боковые нагрузки.
Цена стоек выше по сравнению с амортизаторами, поскольку конструкция у них сложная, а в производстве используют более качественные материалы. Если смотреть на конструкцию, то АС выпускают с пружинами и без них. Внимательно думайте, прежде чем купить.
Выбирать новые стойки на Форд Фокус, Рено Логан, Шкода Октавия, Киа Спектра, а также автомобили типа ВАЗ 2110, 2114 или Лада Гранта и Приора, нужно исходя из конструктивных особенностей подвески и доступного бюджета.
Теоретически передние и задние стойки можно называть просто амортизаторами. Но я с такой позицией не согласен. Эти элементы отличаются друг от друга. Если на фото и видео вы этого разглядеть не можете, то я вам подскажу. Хотя два элемента похожи, у стойки дополнительно имеется опорная пружина и рулевая тяга.
В состав стойки входят следующие элементы:
- Цилиндры. Содержат внутри себя поршень и специальную гидравлическую жидкость;
- Гидравлическая жидкость. Может быть представлена смесью газа и жидкости, либо просто смесью из газов. Она нужна, чтобы передавать усилия между амортизаторами;
- Шток. Удерживает на себе поршень и необходим для сборки толкающих усилий;
- Поршень, дополненный пропускным клапаном. Он осуществляет движение внутри цилиндра. Нужен для плавной передачи колебаний;
- Сальники. Уплотнитель и герметик;
- Внешний корпус. Служит для размещения внутри себя всех составных компонентов амортизатора;
- Крепежи. Сами понимаете, необходимы для соединения амортизаторов с кузовом машины.
Увы, даже на машинах типа Киа Спортейдж, Шевроле Круз, Лачетти и Авео, Рено Логан, разных моделях Митсубиси, Фольксваген и Тойота, как и отечественная Калина, не всегда удается без последствий долго эксплуатировать машину на одних и тех же стойках. Со временем они изнашиваются, ломаются и приходят в негодность.
Тут важно вовремя заметить, когда АС подают признаки усталости и нуждаются в замене
Симптомы чрезмерного износа или поломки
Я не буду расписывать, что может произойти, если сломается левая или правая стойка. Ничего хорошего не случится, это я вам гарантирую. Потому внимательно следите за своим автомобилем. Своевременный ремонт или замена стоек позволит избежать проблем.
На неисправность передних стоек указывают следующие характерные признаки:
- при движении раздается скрип, щелчок и стук;
- автомобиль раскачивается и долго продолжает колебаться из стороны в сторону;
- автомобиль сильно заносит в поворотах;
- для торможения нужен больший тормозной путь, чем обычно;
- автомобиль «приседает», когда вы разгоняетесь или тормозите (ощущения наблюдаются сзади и впереди соответственно);
- машина хуже цепляется за дорогу;
- резина изнашивается неравномерно;
- из амортизаторов подтекает тормозная жидкость;
- пружина, опоры или шток покрываются коррозией;
- повышается уровень шума при разгонах (вероятнее всего, повредились крепежи втулок);
- корпус деформирован, поршень не может нормально перемещаться внутри цилиндра;
- пружины расположены неправильно, потому корпус машина начинает колебаться при движении.
Диагностика
Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.
Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.
Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.
Как заменить втулки стабилизатора
Итак, на начальном этапе важно понимать, на какой оси необходима замена (втулки заднего стабилизатора или передние втулки стабилизатора). При этом на практике чаще нуждаются в замене втулки переднего стаба, так что остановимся на этом более подробно
Прежде всего, замена втулок переднего стабилизатора на разных моделях может несколько отличаться, однако общий порядок замены зачастую похож и не является сложным. Главное, подготовить необходимые инструменты.
Общий порядок действий, в рамках которых выполняется замена втулок переднего стабилизатора:
- загнать машину на яму или на подъемник;
- снять колеса с автомобиля;
- открутить крепления стоек к стабилизатору;
- отсоединить стойки и стабилизатор;
- проверить втулки стойки стабилизатора и саму стойку стаба (при необходимости заменить);
- ослабить задние болты крепления скобы, удерживающей втулку, затем выкрутить передние;
- после извлечения старых втулок, необходимо убрать грязь в местах установки новых втулок;
- нанеся мыльный раствор или силиконовый спрей, нужно смазать втулки с внутренней стороны;
- поставить новые втулки и произвести сбору в обратном порядке;

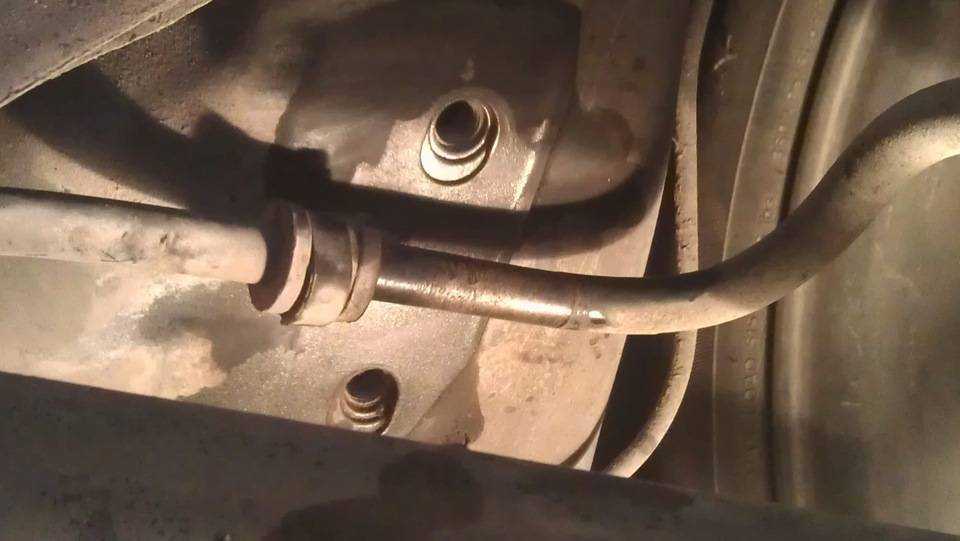

Добавим, что замена задних втулок стабилизатора не особо отличается от замены передних, однако втулка переднего стабилизатора меняется несколько сложнее, так как передняя подвеска по конструкции сложнее. На деле, если удалось сменить передние втулки, с задними втулками проблем не возникнет.
Кстати, что касается скрипов втулок, упомянутых выше, обычно втулки скрипят зимой на морозе или в жаркую сухую погоду. Причина — дешевизна материала, из которого изготовлены втулки или особенности конструкции авто. Также резина может твердеть на холоде, теряет эластичность и скрипит. Еще скрип указывает на критический износ втулки.
Обратите внимание, в ряде случаев владельцы пытаются избавиться от скрипов путем смазки втулок стабилизатора. Так вот, если нужна замена втулки стабилизатора по причине износа резины, то никакие смазки не помогут, так как деталь деформирована
Если же замена резинок стабилизатора производилась недавно и они в хорошем состоянии, тогда можно рассчитывать на временный эффект после смазки
При этом важно понимать, что смазка способствует налипанию грязи и песка на втулку. Само собой, частицы абразива снижают ресурс втулки
Также следует отметить, что втулки должны плотно обжимать стабилизатор. Если же соединение не такое надежное, стабилизатор может начать прокручиваться, скрип в этом случае только усиливается.
В подобной ситуации некоторые специалисты рекомендуют втулки стабилизатора задние или передние заменить на аналоги лучшего качества, установить новые полиуретановые втулки стабилизатора вместо резины и только в крайнем случае ограничиться смазкой. Однако если замена только что произведена, но скрип не пропал, нужно сначала активно эксплуатировать автомобиль дней 10-15. Бывает, что новые втулки притираются и скрипы пропадают.
Также есть и другие решения (например, намотать изоленту, ткань или резину на стабилизатор в месте установки втулки). Хотя это кустарные методы, такое решение позволяет плотнее усадить втулку на стабилизатор и одновременно избавиться от скрипов, проворачивания и т.д.
Некоторые оригинальные втулки изнутри имеют тканевую вставку, то есть производители отдельно учитывают такие нюансы. Так или иначе, если никаких других вариантов нет, остается только смазка.
Для этих целей необходимо использовать смазки, устойчивые к смыванию. Оптимально – силиконовые смазки (Литол-24, Molykote PTFE-N UV и т.д.). Такие смазки универсальные, их можно применить для втулок, в качестве смазки направляющих суппортов и т.д.
Главное, не использовать агрессивные к резине смазки, так как они разрушают втулки. Также отметим, что еще некоторые крупные автопроизводители выпускают втулки стабилизатора с пыльниками, которые защищают внутреннюю поверхность втулки от грязи, пыли, воды и т.д. Если есть возможность купить нечто подобное на свой автомобиль, настоятельно рекомендуется останавливаться на таких вариантах, даже если они дороже.
Признаки и причины неисправности
Наиболее частая причина – естественный износ. Ресурс детали, установленной с завода, составляет примерно 50 тыс. км, но качество отечественных дорог может сократить этот срок вдвое.
Время эксплуатации установленных при замене деталей зависит от сырья, из которого они изготовлены. Например, пластик, используемый для производства дешевых запчастей, разрушается заметно быстрее, чем материал для качественных аналогов или оригинальной продукции.
О неисправности подушек стабилизатора свидетельствуют следующие факторы:
- Сначала появляется посторонний шум и стук в ходовой во время движения. В отличие от ситуации, когда выходят из строя амортизаторы, стук будет наблюдаться не только на буграх и выбоинах, но и при поворотах малого радиуса на ровной дороге.
- Если оставить неисправность без внимания, шум со временем будет усиливаться, подвеска начнет стучать при малейшем изменении положения ее подвижных элементов, связанных со стабилизатором.
- Дальнейшее разрушение втулок приведет к увеличению крена на поворотах и снижению устойчивости автомобиля в целом.
- Возможно появление люфта руля, плохая управляемость, при маневрировании машину может водить из стороны в сторону.
Крайне нежелательно допускать такие критические состояния, ведь подвергается риску не только водитель неисправного транспортного средства, но и другие участники движения.
Наиболее правильный подход – устранить неисправность до того, как она себя проявит. Для полноценной диагностики подвески необходимо периодически заезжать на яму и проверять работоспособность узлов, ресурс которых на исходе.

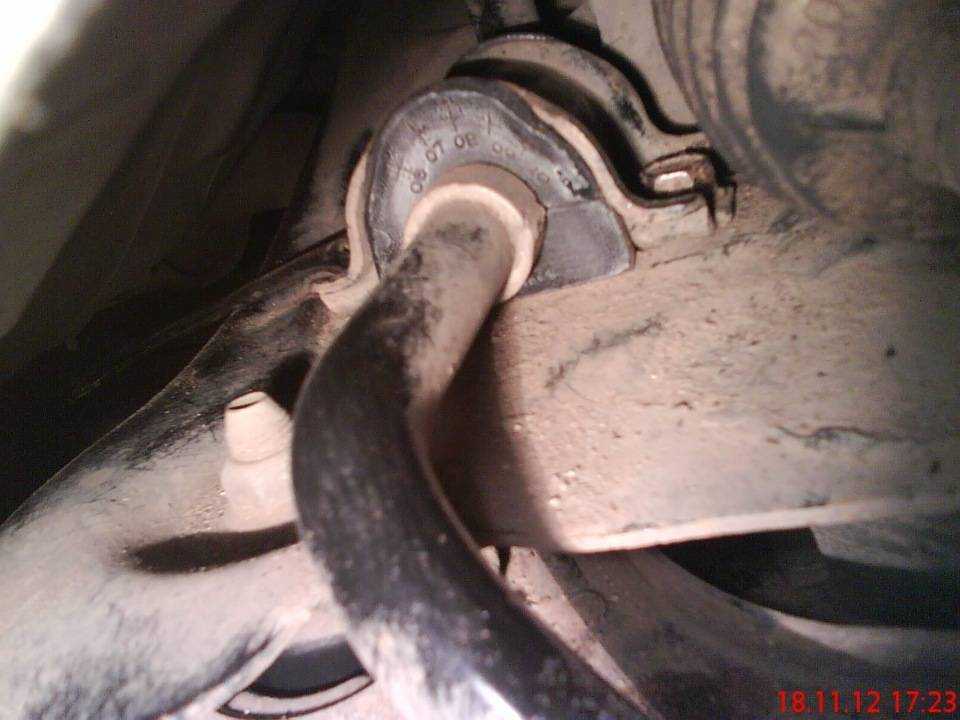

Выработку легко определить при осмотре и подвергая диагностируемую запчасть определенным нагрузкам. В изношенных подушках будет люфт стабилизатора при раскачивании его руками или монтировкой, внешне такие детали могут иметь признаки механического износа (трещины, разрывы, деформации).
Как заменить втулки и стойки переднего стабилизатора Daewoo Lanos
Специалисты рекомендуют обслуживать стабилизатор поперечной устойчивости комплексно. То есть необходимо за один подход заменить и втулки стабилизатора, которые прижимаются хомутами, и стойки стабилизатора, оснащенные собственными втулками.
Как правило, опытные мастера проводят замену всех расходников стабилизатора через каждые 30 000 (км), независимо от техсостояния компонентов стабилизатора.
Обратите внимание, в блоге по ремонту ЗАЗ Ланос есть подробный обзор на тему, как заменить стойки стабилизатора. Ниже будет описан процесс замены стабилизационных стоек лишь в общем и целом. Стойки переднего стабилизатора поперечной устойчивости меняются по следующей схеме:
Стойки переднего стабилизатора поперечной устойчивости меняются по следующей схеме:
- Останавливаемся на ровной площадке и взводим рычаг стояночного тормоза.
- Отпускаем крепеж на переднем левом колесе. Полностью выкручивать болты не нужно!
- Приподнимаем домкратом переднюю левую часть машины. Упираться домкратом лучше под порог, подальше от переднего рычага.
- Снимаем переднее левое колесо, предварительно выкрутив до конца болты.
- Откручиваем гайку. Мастеру потребуется рожковой ключ на 12 (в некоторых случаях на 13) и такого же размера накидная головка. Саму гайку следует крутить рожковым ключом, а накидной головкой необходимо удерживать шляпку стойки снизу.
- Такое вполне может произойти, что резьбовая поверхность стойки будет иметь какие-то механические повреждения. Либо же бывают случаи, когда стойка деформируется со временем. В подобных ситуациях отсоединить стойку стабилизатора получится только одним единственным путем, – срезанием болгаркой. Как понятно, если стойку заведомо планируется срезать, то можно не зачищать ее и не смазывать WD-40.
- Далее собираем стойку по аналогии с вышеописанной схемой. То есть нужно одеть шайбу со втулкой, после чего конец стойки продевается в отверстие стабилизатора. Свекрху одеваем последнюю втулку и шайбу. Собранную стойку необходимо стянуть гайкой. Опытные мастера обычно щедро смазывают резьбу стойку мовилью. После затягивания гайки резьбу и крепеж можно защитить автомобильным пластилином.
- Ставим на место колесо и повторяем процедуру с противоположной стороны.
Ниже прилагается вспомогательный видеоролик, автор которого наглядно показывает, как заменить стойки стабилизатора в Ланосе.
Касательно замены самих втулок стабилизатора Daewoo Lanos, в блоге по ремонту есть отдельный тематический обзор на тему, как заменить втулки стабилизатора на данном автомобиле.
Признаки и причины неисправности
Наиболее частая причина – естественный износ. Ресурс детали, установленной с завода, составляет примерно 50 тыс. км, но качество отечественных дорог может сократить этот срок вдвое.
Время эксплуатации установленных при замене деталей зависит от сырья, из которого они изготовлены. Например, пластик, используемый для производства дешевых запчастей, разрушается заметно быстрее, чем материал для качественных аналогов или оригинальной продукции.
О неисправности подушек стабилизатора свидетельствуют следующие факторы:
- Сначала появляется посторонний шум и стук в ходовой во время движения. В отличие от ситуации, когда выходят из строя амортизаторы, стук будет наблюдаться не только на буграх и выбоинах, но и при поворотах малого радиуса на ровной дороге.
- Если оставить неисправность без внимания, шум со временем будет усиливаться, подвеска начнет стучать при малейшем изменении положения ее подвижных элементов, связанных со стабилизатором.
- Дальнейшее разрушение втулок приведет к увеличению крена на поворотах и снижению устойчивости автомобиля в целом.
- Возможно появление люфта руля, плохая управляемость, при маневрировании машину может водить из стороны в сторону.
Крайне нежелательно допускать такие критические состояния, ведь подвергается риску не только водитель неисправного транспортного средства, но и другие участники движения.
Наиболее правильный подход – устранить неисправность до того, как она себя проявит. Для полноценной диагностики подвески необходимо периодически заезжать на яму и проверять работоспособность узлов, ресурс которых на исходе.
Выработку легко определить при осмотре и подвергая диагностируемую запчасть определенным нагрузкам. В изношенных подушках будет люфт стабилизатора при раскачивании его руками или монтировкой, внешне такие детали могут иметь признаки механического износа (трещины, разрывы, деформации).
Как поменять втулки стабилизатора своими руками
Работу по полной замене втулок лучше проводить на эстакаде или на яме, а если необходимо заменить только стойки или втулки стоек, можно обойтись простой ровной площадкой. Работа по замене проходит в таком порядке:
- Устанавливаем автомобиль на ровную площадку, затягиваем ручник, под задние колеса ставим противооткаты.
- Срываем колёсные болты, затем поднимаем кузов домкратом, снимаем колесо.
- В зависимости от производителя, болт и гайка стойки может иметь размер как на 12, так и на 13. Пытаемся открутить гайку, придерживая снизу болт накидным ключом. Если не получается, режем болт болгаркой и вынимаем по частям.
- Проверяем состояние подушек стабилизатора, шатая его рукой, если есть люфт — подушки под замену.
- После удаления старой стойки чистим посадочные места на рычаге и проушину стабилизатора от пыли и грязи, протираем сам стабилизатор.
- Набираем стойку стабилизатора, правильно расположив прижимные шайбы.
- Смазываем резьбу болта стойки и гайки графиткой.
-
Закручиваем гайку до тех пор, пока расстояние между верхними кромками шайб стойки установится в пределах 38 мм.
Это важный параметр, который обеспечивает нормальную работу стабилизатора. Для точного измерения параметра необходимо под колёсную ступицу или под рычаг подставить подставку. Потом опустить на неё автомобиль, чтобы разгрузить стабилизатор. Это обязательно. - Собираем стойку в обратном порядке.

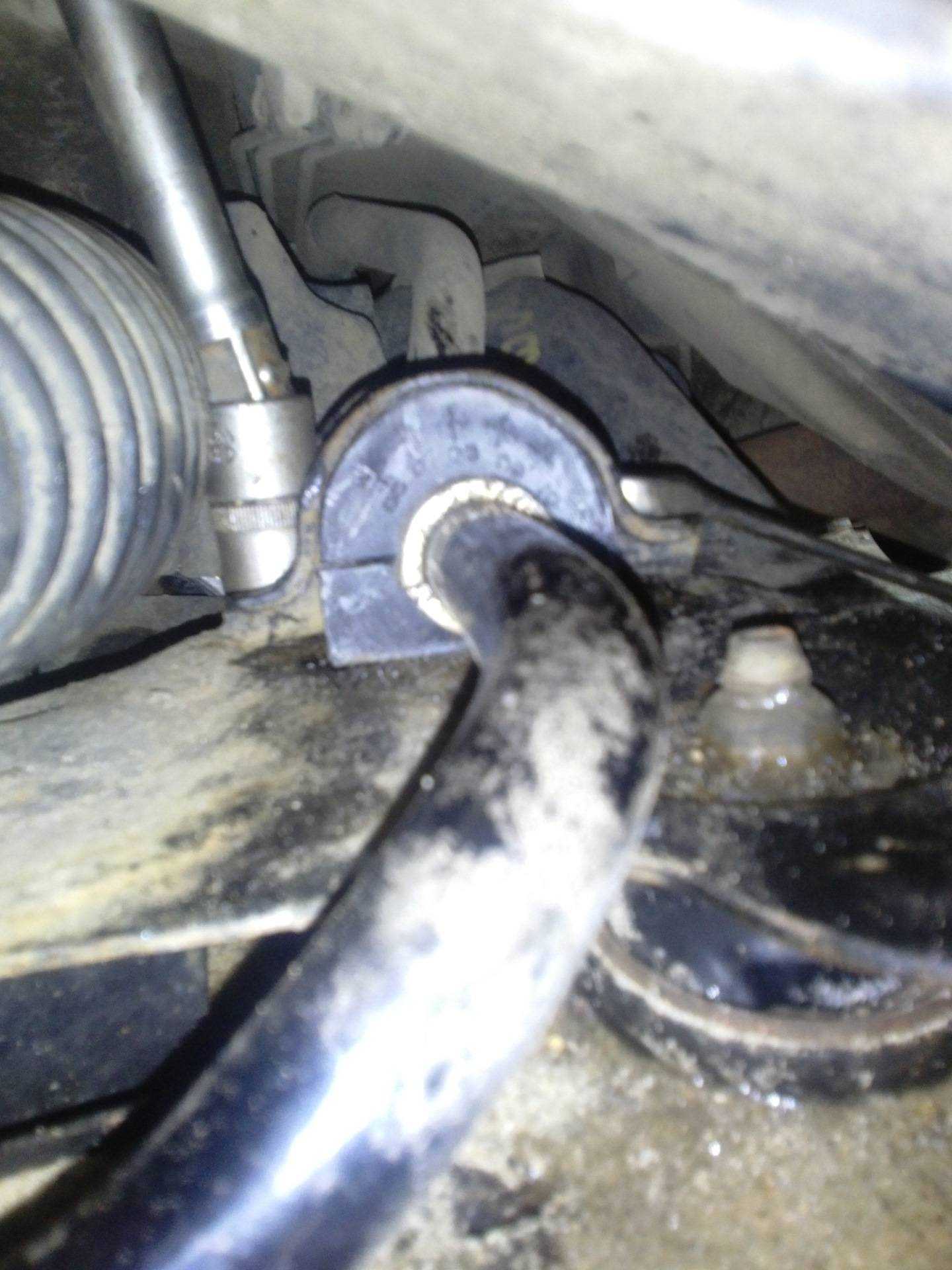

Для замены подушек стаба нам будет необходима яма или подъёмник, поскольку с земли поменять их довольно сложно. Для замены кузовных втулок проделываем все операции до пункта 5 включительно. После чего откручиваем гайки крепления проушин к кузову. Для этого используем набор головок, удлинителей и воротков.

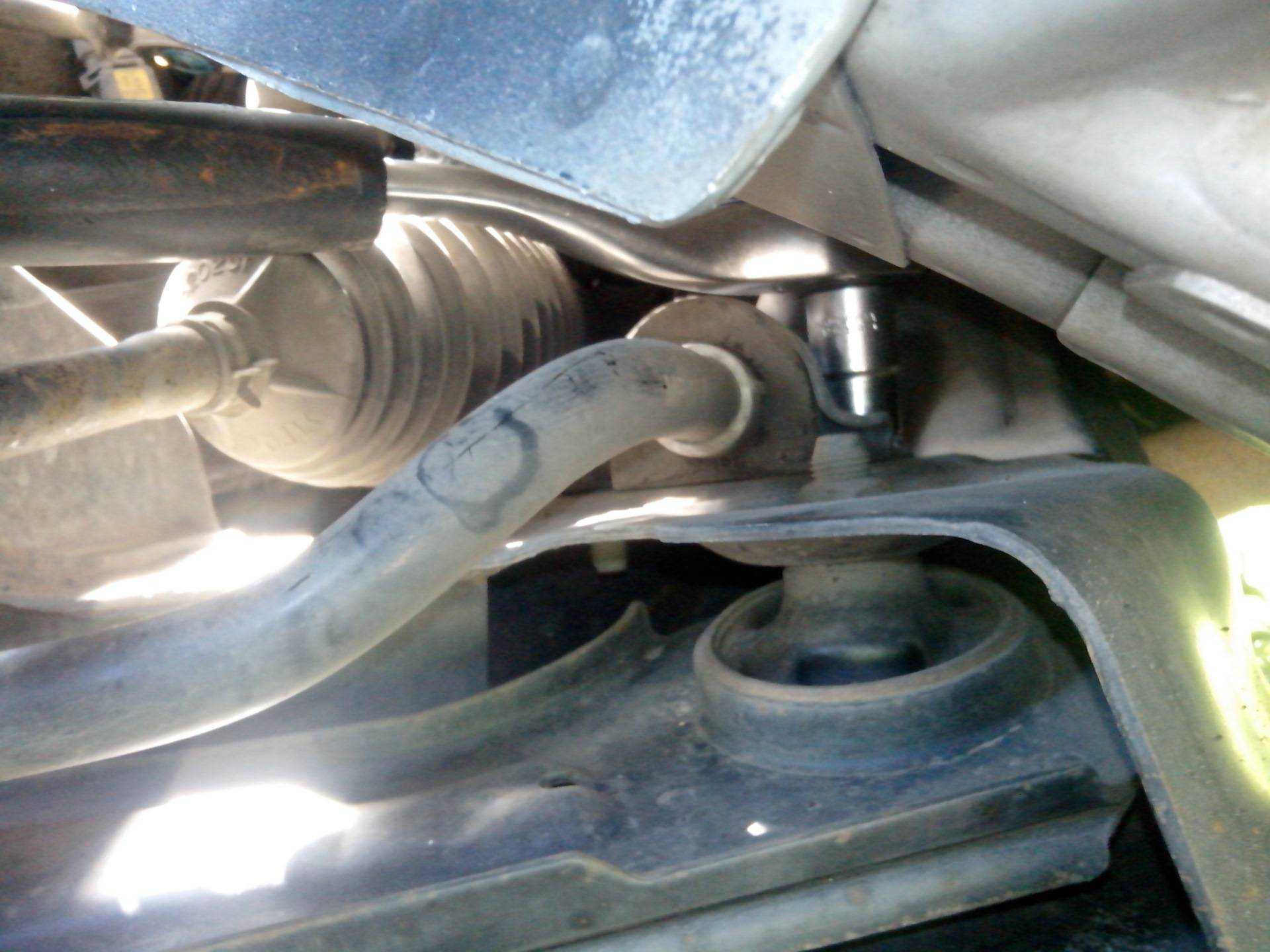

Добраться до скобы с этой стороны проще с помощью набора головок и удлинителей

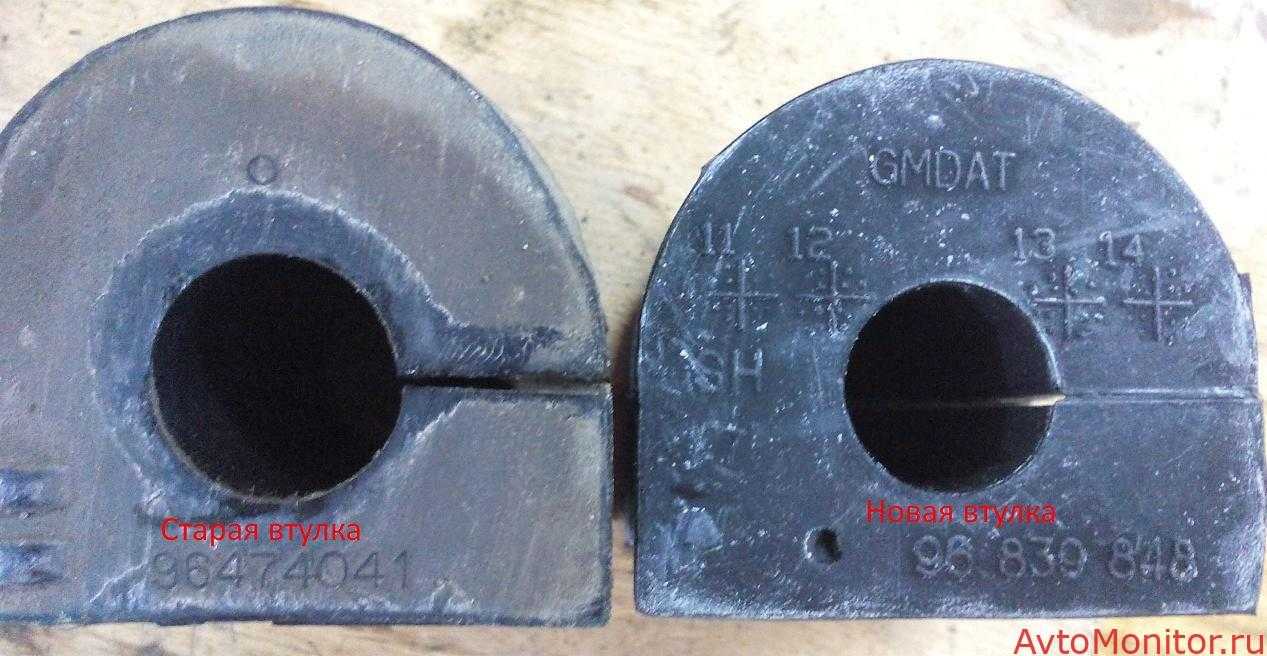

Меняем втулки на новые, но затягиваем скобы только после того, как автомобиль будет стоять на колёсах и стойки стабилизатора будут отрегулированы. Удачной всем работы и тихой работы подвески!
Причины поломки
- Физический износ. Большинство автомобилей (особенно отечественных) изначально комплектуются резиновыми поперечными втулками, срок службы которых невелик. Уже через 2–3 года они полностью вырабатывают свой ресурс, покрываются трещинами и разваливаются (именно по этой причине предусмотрительные автовладельцы сразу после покупки меняют резиновые втулки на полиуретановые).
- Химическое воздействие. Поскольку втулки расположены недалеко от колёс, на них регулярно попадают противогололёдные химикаты, воздействие которых существенно сокращает срок службы резиновых втулок.
- Механическое воздействие. Если автомобиль постоянно эксплуатируется на дорогах, качество которых оставляет желать лучшего, даже надёжные полиуретановые втулки не прослужат долго (поскольку в таких условиях на них действует повышенная сила трения и они постоянно подвергаются сильным ударам).
Оригиналы, аналоги, артикулы, примерные цены
| Название | Артикул / ОЕМ номер | Цена (руб.) за ед. |
|---|---|---|
| Втулка стабилизатора оригинал (передняя) |
GM 96839848 | от 200 |
| GM/ Шевроле Лачетти | 96839850 | от 200 |
| Onnuri | 96839850 | от 200 |
| CTR | CVKD76 | от 200 |
| Nipparts | N4270903 | от 200 |
| Febest | CHSB003 | от 200 |
| Parts-Mall | 96839850 | от 200 |
| Autorally | GM0102 | от 200 |
| Surfil | FBX1522 | от 200 |
| KAP | 96839850 | от 200 |
| Swag | 13941498 | от 200 |
| KOREASTAR | KBUD042 | от 200 |
| KAVO PARTS | SBS1010 | от 250 |
| FEBI | 41497 | от 250 |
| SWAG | 13941497 | от 250 |
| FEBI | 41533 | от 250 |
| KAVO PARTS | SBS1018 | от 250 |
| Задние втулки стабилизатора Chevrolet Lacetti |
BC3607 | от 250 |
| —/— | ADG080210 | от 250 |
| —/— | CR-D029 | от 250 |
| —/— | CHSB-LACF | от 250 |
| —/— | H23DW006 | от 250 |
| —/— | EG96839848 | от 250 |
| —/— | N4270907 | от 250 |
Надо ли делать схождение после замены амортизаторов?
Дорога – опасное место. И от исправности машины зависит жизнь. Трафик сумасшедший, скорости у новых авто высокие, не говоря уже о тех участниках движения, которые считают всех врагами. Надежда только на крепость рук и прочность подвески.
Управляемость – еще один фактор, влияющий на безопасность. При нарушенной настройке колес руль ведет, а машину тянет в сторону, когда тормозишь. Вмешательство в подвеску ведет к нарушению настроек и поэтому надо ли делать схождение после замены амортизаторов – вопрос, от которого напрямую зависит надежность ТС.
Как понять, что развал-схождение отрегулирован плохо
Исправная машина едет гладко и ровно – ее не тянет в сторону и не кидает при торможении. Но когда настройки сбиваются, на прямой дороге руль уводит, а машина «плавает». К тому же покрышки быстро стираются. Даже любитель поймет, когда развал разбалансирован. Если заметите одно из этих отклонений, значит пора на СТО:
- Покрышки скрипят даже при медленном повороте.
- Когда едешь прямо, автомобиль постепенно уводит в сторону.
- Чтобы ехать прямо, руль приходится держать чуть повернутым.
- Шины быстро изнашиваются.
Часто причина не в естественном износе, а во вмешательстве в узлы подвески. После ремонта сход-развал сбивается и машина едет плохо – нужно снова искать СТО, чтобы это исправить. Неприятно. Узнайте, после какого ремонта регулируют развал, и сразу сделайте все правильно.
Надо ли делать развал после замены шаровых?
На шаровые опоры «ложится» весь вес автомобиля. От нагрузки в них появляется люфт, который учитывают при настройке развала. Когда ставят новые детали, зазор уходит и колеса меняют угол.
Обязательно делайте сход-развал после замены. Положение колес напрямую зависит от того, в каком состоянии шаровые опоры.
Замена ШРУСа
Шарнир равных угловых скоростей не является частью подвески и не влияет на нее, но при его замене, всегда регулируют угол наклона колес.
Когда достают ШРУС, разбирают крепление рулевого наконечника или шаровой опоры. Установив новую деталь, наконечник закручивают, что сбивает его настройки. Часто его и вовсе разбивают. И если не сделать схождение, машину будет вести в сторону.
На угол наклона колес еще влияет состояние самого рулевого наконечника. При его замене или при ремонте рулевой рейки также регулируют развал.
Когда не нужно делать сход-развал
Что бы вы ни ремонтировали, на СТО скажут – делайте развал. Будут утверждать – если его не настроить, ездить будет не комфортно и чуть ли ни опасно. Не слушайте. Часто замена узлов не затрагивает настройку наклона колес и не нужно платить за дополнительные работы. Читайте и запоминайте, надо ли делать развал после замены сайлентблоков, амортизаторов и колес. Больше вас не обманут.
Замена шин
Заблуждение, что после замены колес, нужно делать сход-развал, распространяют сами работники СТО. А если серьезно – смена шин стандартным способом не затрагивает узлы, которые связаны с настройками подвески.
Если с новыми шинами, машину тянет в сторону, проверяйте уровень износа резины.
Замена амортизаторов и сайлентблоков
Для замены амортизаторов рулевые тяги и шаровые опоры не откручивают. Поэтому для замены стоек развал делать не надо. Хотя можно и отрегулировать – вреда не будет.
С сайлентблоками чуть сложнее. Смотрите, затрагивает ли их замена узлы, влияющие на схождение, – тяги, рулевые наконечники, шаровые опоры. Затрагивает – регулируйте, нет – не трогайте. Сайлентблоки в стойках меняйте без настройки развала – когда ставят амортизаторы, элементы рулевого управления не трогают.
Замена стабилизаторов
Ситуация похожа на предыдущую – когда меняют стабилизаторы, основные узлы подвески не затрагивают. Поэтому после ремонта стабилизаторов, не покупайте сход-развал – цените свое время и деньги.
Несколько слов о безопасности
Больше чем подвеска, на безопасность движения влияют только тормоза. Чтобы не попасть в беду, следите за их состоянием – вовремя меняйте колодки и постоянно проверяйте количество тормозной жидкости. После замены колодок надо прокачивать тормоза – это не закон, но так надежнее и вам будет спокойнее.
Следите за важными узлами автомобиля – подвеской, рулевым управлением, тормозами. Своевременный визит к мастеру убережет от многих проблем и затрат.
Когда почувствуете, что машина ведет себя не обычно, сразу обратитесь на станцию, даже если это лишь подозрение. Лучше перестраховаться – потом будет хуже. Своевременное ТО убережет от аварий и от затрат на будущий ремонт.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
nado.li
Как поменять втулки стабилизатора Шевроле Лачетти
Это промежуточный элемент подвески, с помощью которого стабилизатор крепится к кузову автомобиля. Эластичность втулок стабилизатора Шевроле Лачетти делает это крепление мягче, поглощая большую часть вибраций от подвески, что способствует плавному и тихому движению транспортного средства.
Характеристики этого элемента отличаются от места расположения и типа кузова. Например, у задних втулок для седана и хетчбэка внутренний диаметр меньше, чем для универсала.
При покупке подержанных авто есть вероятность, что предыдущий владелец тюнинговал подвеску и, возможно, менял стабилизаторы на большие в диаметре. Поэтому, приобретая запчасти для замены, стоит предварительно убедиться в их совместимости с другими деталями авто.
