Где в лачетти диагностический разъем

Схема электрооборудования Chevrolet lacetti (шевролет лачетти).

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

Схема выключателя замка зажигания
Запуска двигателя и зарядки аккумулятора.
Система зажигания.
Датчики (2) системы управления двигателем.
Датчики (1) системы управления двигателем.
Топливный насос и форсунки.
Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
Топливный модуль, клапан системы рециркуляции отработавших газов.
Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
Электровентилятор (1) системы охлаждения двигателя.
Электровентилятор (2) системы охлаждения двигателя.
Габаритное освещение и подсветка номерного знака.
Подсветка приборов и органов управления (без регулятора яркости).
Подсветка приборов и органов управления (с регулятором яркости).
Ближний и дальний свет фар.
Электрокорректор фар.
Противотуманные фары и фонари.
Сигналы торможения.
Аварийная сигнализация.
Звуковой сигнал.
Освещение салона.
Освещение салона с задержкой выключения.
Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
Обогрев заднего стекла и боковых зеркал заднего вида.
Электропривод боковых зеркал заднего вида.
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
Электропривод складывания зеркал.
Система автоматического включения ближнего света фар.
Щиток приборов (электрические цепи приборов).
Щиток приборов (электрические цепи контрольных ламп 1).
Щиток приборов (электрические цепи контрольных ламп 2).
Щиток приборов (электрические цепи контрольных ламп 3).
Щиток приборов (электрические цепи контрольных ламп 4).
Электронные часы.
Блок управления климатической установкой (автомобили без климат-контроля).
Блок управления климатической установкой (автомобили с кондиционером).
Выключатель кондиционера.
Климат-контроль.
Аудиосистема.
Электропривод замков.
Система подушек безопасности.
Система гидроусилителя с изменяемым усилием на руль.
Электропривод люка.
Блок управления тормозной системой.
Датчики АБС.

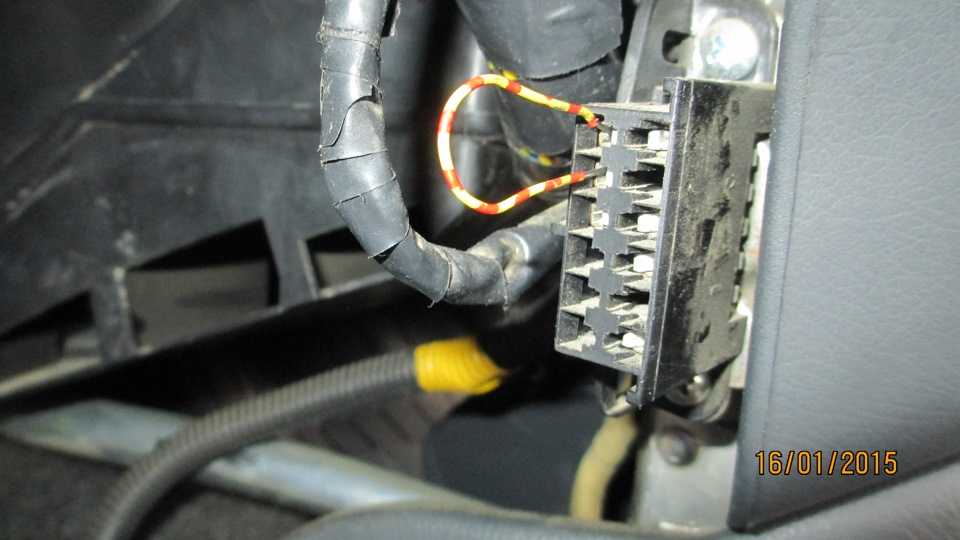

Диагностический разъем.
Иммобилайзер.
Зуммер.
Противоугонная система.

Схема выключателя замка зажигания

Запуска двигателя и зарядки аккумулятора.

Датчики (2) системы управления двигателем.

Датчики (1) системы управления двигателем.

Топливный насос и форсунки.

Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.

Топливный модуль, клапан системы рециркуляции отработавших газов.

Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.

Электровентилятор (1) системы охлаждения двигателя.

Электровентилятор (2) системы охлаждения двигателя.

Габаритное освещение и подсветка номерного знака.

Подсветка приборов и органов управления (без регулятора яркости).

Подсветка приборов и органов управления (с регулятором яркости).

Ближний и дальний свет фар.

Противотуманные фары и фонари.

Освещение салона с задержкой выключения.

Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).

Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).

Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).

Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).

Обогрев заднего стекла и боковых зеркал заднего вида.

Электропривод боковых зеркал заднего вида.

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).

Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).

Электропривод складывания зеркал.

Система автоматического включения ближнего света фар.

Щиток приборов (электрические цепи приборов).

Щиток приборов (электрические цепи контрольных ламп 1).

Щиток приборов (электрические цепи контрольных ламп 2).

Щиток приборов (электрические цепи контрольных ламп 3).

Щиток приборов (электрические цепи контрольных ламп 4).

Блок управления климатической установкой (автомобили без климат-контроля).

Блок управления климатической установкой (автомобили с кондиционером).

Система подушек безопасности.

Система гидроусилителя с изменяемым усилием на руль.

Компьютерная диагностика Шевроле

Диагностика Шевроле — это просто. Давно собирался создать рубрику о компьютерной диагностике Шевроле Лачетти, но всё руки не доходили. Вот теперь дошли)))

Как известно, диагностику автомобиля можно провести разными способами. Например, по состоянию свечей зажигания, по выхлопу, по звуку работы двигателя и так далее. Об этом написано в рубрике Диагностика неисправностей Лачетти.

В этом же разделе мы будем обсуждать исключительно только компьютерную диагностику.

Если Вы хотите быть со своим автомобилем «на ты», тогда просто необходимо обзавестись всем необходимым для компьютерной диагностики. Тем более выбор адаптеров довольно велик, а цены вполне доступны.

И окупятся затраты очень быстро, ведь регулярная компьютерная диагностика на СТО стоит денег. Также, например, после чистки дроссельной заслонки необходимо сделать сброс адаптаций — и в этом Вам тоже поможет адаптер для диагностики. Но, обо всём по-порядку.

Компьютерная диагностика автомобиля

Сразу хочется прояснить, что же такое компьютерная диагностика автомобиля сканером. Может многих разочарую, но факты таковы, что диагностика сканером — это только начальный этап в процессе диагностики. Часто бывает, что на этом этапе удаётся выявить проблему, но также часто бывает, что и не удаётся.

Поэтому у настоящего диагноста всегда должен быть второй прибор, именуемый мотор-тестером. Он позволяет при помощи своих датчиков видеть реальные процессы, происходящие при работе двигателя — снимать осциллограммы высокого напряжения, сигналы от датчиков, управляющие импульсы на исполнительные механизмы, измерять давление во впускном коллекторе, цилиндрах и картере двигателя. И многое другое. Это также нужно понимать.

Но мы в этой рубрике остановимся на диагностике сканером, так как он идеально подходит для собственных нужд своей бюджетной ценой и доступностью. Вернее даже не на сканерах, а на адаптерах для диагностики.

У адаптеров перед полноценными сканерами есть два существенных преимущества — они в разы дешевле и позволяют смотреть информацию с большим разрешением на мониторе.

Отдельно хочется разочаровать любителей читать и удалять ошибки. Это к диагностике не имеет никакого отношения. Мало того, что наличие той или иной ошибки ещё не говорит, что неисправен тот или иной узел, так ещё и не обязательно должна выскочить ошибка при наличии неисправности.

С этим тоже разобрались. Пойдём дальше.

Это первая статья рубрики о компьютерной диагностике автомобиля и в процессе написания последующих статей, я буду в конце этого поста давать ссылку на новый материал. Получится, своего рода, содержание и карта всей рубрики.

Время прочтения

Сложность материала:

Адаптер ELM327 применяется на большом количестве автомобилей, в том числе Шевроле. Устройство несложное в обращении, не требует дополнительной электроники для коммутации. Работает с большинством ПО, которое доступно для свободного скачивания.

Благодаря простоте подключения владельцу не требуется специальных навыков в коммутации сканера. Соединения с ЭБУ осуществляется через OBD2 шину, а отображение информации – через планшет, ноутбук или любое другое мобильное устройство.

В этом разделе вы узнаете:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Раздел 6. Сервисные работы и уход за автомобилем Шевроле Лачетти Инструкция по эксплуатации и информация о порядке технического обслуживания автомобиля.

Информация по жидкостям в системах автомобиля и другим расходным материалам и деталям, руководство по их проверке и замене.

Проверка уровня масла требует таких условий:

Перед открытием капота выключите мотор и достаньте ключ из зажигания.
Проверку уровня масла проводите тогда, когда автомобиль стоит на ровной площадке. Иначе тест будет неинформативен.
После остановки автомобиля необходимо подождать немного, пока масло стечет в картер, а затем смотреть на его уровень.
Если двигатель был недостаточно разогрет, масло будет стекать дольше.

Если охлаждающая жидкость перегрелась, не открывайте расширительный бочок при горячем моторе – пары антифриза находятся под высоким давлением и могут обжечь.

Если вам необходимо открыть емкость с тормозной жидкостью, сначала удалите все загрязнения вокруг крышки. Если они случайно попадут внутрь, нарушат работу системы и она потребует дорогого ремонта.Не наливайте тормозную жидкость выше необходимого уровня. Это может привести к воспламенению мотора.

Режимы диагностики, OBD протоколы для автомобилей марки Chevrolet

Стандарт OBD обеспечивает обмен информацией между различными узлами двигателя и электронным блоком управления. Адаптер выполняет функцию декодера. Информационные пакеты считываются с ЭБУ и переводятся в поддерживаемый набор данных. Диагностическое программное обеспечение выводит статистику в доступном для пользователя виде.

Стандарт OBD2 предусматривает пять протоколов обмена информацией:

Функционирование других режимов зависит от типа блока управления.

Важно:

Не каждый протокол обеспечивает поддержку всех режимов диагностики. Перед использованием прибора проверьте год выпуска штатного блока управления. Чем более новый автомобиль, тем больше режимов поддерживает ЭБУ.

Примечание:

Режим 1

Этот режим возвращает общие значения для некоторых датчиков, таких как:

Режим 2

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

Режим 3

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)C0xxx: для стандартных неисправностей в шассиB0xxx: для стандартных неисправностей по кузовуU0xxx: для стандартных неисправностей в сети связи

Режим 4

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Режим 5

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Режим 6

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Режим 7

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Режим 8

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Режим 9

Этот режим дает информацию о транспортном средстве, такую как:

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

Установка и настройка драйверов диагностической программы: коротко о главном

Далее требуется установить драйвера на компьютер с диска, идущего в комплекте с адаптером. В случае отсутствия диска, загрузить подходящий пакет программного обеспечения можно с официального сайта Шевроле, предварительно проверив ПО на совместимость по артикулу устройства.

При загрузке драйверов через сеть, архив с ПО требуется распаковать на жесткий диск и потом установить

Далее подключаем адаптер к компьютеру и ждем отображения устройства: большинство устройств устанавливаются в автоматическом режиме, однако может потребоваться и внимание пользователя – при отсутствии отображения адаптера в проводнике требуется самолично указать путь к пакету установленного ПО через Диспетчер Задач

Самые распространенные неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, но среди часто встречающихся можно выделить четыре.

После запуска двигателя и программы диагностики ABS высвечивается ошибка, а вся система отключается . Как правило, это происходит при обрыве проводов, ведущих к датчикам колес либо ошибке в блоке контроллера.
После поворота ключа зажигания система АБС проходит самотестирование, но после этого самостоятельно деактивируется. Причиной такого нелогичного поведения чаще всего становятся окисленные контакты, их плохом соединении, проблемах с питанием системы или замыканием некоторых колесных датчиков на массу.
Запуск двигателя и программы диагностики АБС выявляет наличие ошибки, но система продолжает оставаться активной – такое поведение практически всегда говорит о том, что неисправен один из датчиков на колесах либо оборван ведущий к нему провод.
АБС не запускается совсем. Если исключить проблемы с аккумулятором и центральным блоком, виновником могут оказаться провода, слишком большой люфт подшипников ступиц, сломанный или надломленный ротор датчика.

С чего начинается самостоятельная диагностика

Прежде чем затевать серьезную проверку АБС своими силами, тем более если опыта в этом деле явно недостаточно, следует обратить внимание на блок предохранителей. Если все они визуально в порядке, можно дополнительно проверить их тестером, после чего не торопясь и очень внимательно осмотреть все доступные разъемы и соединения проводов

Очень часто даже небольшие недостатки в виде нарушенной изоляции, болтающихся контактов или их сильного загрязнения приводят к тому, что электрическая цепь периодически размыкается, и АБС отключается.

Проверка сопротивления датчика

Для этого потребуется тестер/мультиметр:

авто поднимается на подъемнике либо по очереди поддомкрачивается каждое проверяемое колесо;
для удобства колесо перед тестированием датчика лучше снять;
вывинтить крепежный болт датчика;
на центральном блоке АБС отсоединяются разъемы;
специальные ремонтные ПИН подключаются к тестеру и замеряется сопротивление, правильное значение которого указано в мануале авто;
после этого можно прозвонить провода с целью убедиться в их целостности и отсутствия замыканий на массу.

Проверка напряжения

Для такой проверки тестер переключается в режим вольтметра. Алгоритм проверки аналогичен вышеописанному: на вывешенном колесе, которое необходимо вручную вращать со скоростью примерно один оборот в секунду снимаются показания прибора. Его показания в норме будут составлять 0,25-1,2 В , а увеличение скорости вращения колеса автоматически повышает показания тестера. Как проверить самый уязвимый элемент АБС – датчик самостоятельно, можно посмотреть на видео:

🔔K—Line адаптер KKL VAG COM 409.1

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

Предпочтительнее купить адаптер на чипе FTDI!

Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение — это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

Диагностика двигателя Шевроле с выездом, компьютерная диагностика ДВС, датчиков, выхлопа Chevrolet в Москве, проверка и осмотр автомобилей.

Диагностика АКПП Chevrolet — Полная диагностика Chevrolet — Сброс ошибки — Диагностика электронных систем — Диагностика ABS, ESP — смотреть все..

Наша компания помогает автовладельцам выявить возможные неисправности двигателей почти всех автомобилей, в том числе и Шевроле. Производимая выездная компьютерная диагностика двигателя Шевроле нашими высококвалифицированными специалистами вместе с применением новейшего оборудования с наименьшими затратами выявить причину поломки вашего автомобиля. Без этого уже немыслимо приобретение поддержанного автомобиля на вторичном рынке, где нечестные продавцы пытаются навязать кота в мешке. Каждый клиент останется доволен тем, что цена на наши услуги в конечном итоге сохранит будущие средства, затраченные на несвоевременный ремонт автомобиля.

Для уточнения информации об услуге диагностики ДВС автомобилей Chevrolet узнавайте по телефонам нашей фирмы diagnosty!

Контактный тел. : (495) 768-69-89

ПРОСМОТРЕТЬ НАШИ ЦЕНЫ!

Модели марки:

диагностика двигателя Chevrolet Aleroдиагностика двигателя Chevrolet Astroдиагностика двигателя Chevrolet Avalancheдиагностика двигателя Chevrolet Aveoдиагностика двигателя Chevrolet Camaroдиагностика двигателя Chevrolet Captivaдиагностика двигателя Chevrolet Cobaltдиагностика двигателя Chevrolet Corvetteдиагностика двигателя Chevrolet Cruzeдиагностика двигателя Chevrolet Epicaдиагностика двигателя Chevrolet Evandaдиагностика двигателя Chevrolet Expressдиагностика двигателя Chevrolet HHRдиагностика двигателя Chevrolet Lacettiдиагностика двигателя Chevrolet Lanosдиагностика двигателя Chevrolet Malibuдиагностика двигателя Chevrolet Nivaдиагностика двигателя Chevrolet Orlandoдиагностика двигателя Chevrolet Rezzoдиагностика двигателя Chevrolet Sparkдиагностика двигателя Chevrolet Suburbanдиагностика двигателя Chevrolet Tacumaдиагностика двигателя Chevrolet Tahoeдиагностика двигателя Chevrolet Viva

Случайные ссылки: помощь при выборе и покупке б/у автомобиля, компьютерная диагностика выездная Москва

Установка и настройка драйверов диагностической программы: коротко о главном

При загрузке драйверов через сеть, архив с ПО требуется распаковать на жесткий диск и потом установить

Борьба с расходом. Самодиагностика — Chevrolet Lacetti 5D, л., года на DRIVE2

В зависимости от положения барабана, воздух направляется по короткому или длинному пути. Электронное управление позволяет более точно управлять самодиагностика шевроле лачетти воздушного столба в зависимости от режима работы мотора. Впускной коллектор имеет четыре независимых отверстия и использует динамический наддувной эффект с изменяемой геометрией для увеличения крутящего момента на низких и средних скоростях.

И самодиагностика шевроле лачетти все, нет ни принципов работы, ни схемы, ни методов контроля и диагностики. Пришлось просто визуально проверить работу двигателя на разных режимах и уловить незначительное влияние этого клапана и системы в целом. Так что, просто констатируем факт — стук из за клапана регулировки геометрии, но он рабочий и отключать.

Есть еще одна неисправность, связанная с эти стуком. Лопасти системы изменения геометрии сделаны из пластмассы и установлены в алюминиевом впускном коллекторе на пластиковые втулки. Они со временем изнашиваются и лопасти начинают болтаться и издавать стуки. Это лечится или заменой коллектора так как запчастей на него нет или разборкой самодиагностика шевроле лачетти самостоятельной подборкой и вытачиванием новых втулок. Есть еще дополнительная информация в нашей статье — Ремонт Шевроле Лачетти — диагностика, неисправности и слабые места.

Стоимость впускного коллектора usd, так что делайте выводы сами — самодиагностика шевроле лачетти отключить систему, или ремонтировать, или новый коллектор.

Неисправности системы зажигания Шевроле Лачетти Переходим ко второму этапу — прерывистая работа двигателя на холостом ходу и легкие рывки при наборе мощности. По другому можно сказать — это пропуски зажигания в цилиндрах. Причиной может быть: Чтобы быстро определиться к какому цилиндру самодиагностика шевроле лачетти относится, мы произвели датчиком давления замеры пульсаций отработавших газов на выходе из выхлопной трубы.

Для определения в каком именно цилиндре происходят сбои, подключаем датчик синхронизации и высоковольтные датчики к каждому цилиндру: Проверка системы зажигания Chevrolet lacetti Замечание: Например, после зажигания в первом цилиндре идет выпуск во втором порядок работы В нашем случае это происходит образуется самодиагностика шевроле лачетти давления после зажигания во втором цилиндре, а значит пропуски происходят в 4-м цилиндре.

Где разъём для диагностики Шевроле Лачетти? Диагностика Шевроле — это. Давно собирался создать рубрику о компьютерной диагностике Шевроле Лачетти, но всё руки самодиагностика шевроле лачетти доходили. Вот теперь дошли Как известно, диагностику автомобиля можно провести разными способами. Например, по состоянию свечей зажиганияпо выхлопу, по звуку работы двигателя и так далее.

Об этом написано в рубрике Диагностика неисправностей Лачетти.

самодиагностика шевроле лачетти В этом же разделе мы будем обсуждать исключительно только компьютерную диагностику. Таблица диагностических кодов неисправности Не использовать таблицу диагностических кодов неисправности DTC для устранения неустойчивых неисправностей.

Неисправность должна иметь место, чтобы определить место ее нахождения.

Компьютерная диагностика Шевроле

В этом же разделе мы будем обсуждать исключительно только компьютерную диагностику.

Выбор диагностического адаптера для Chevrolet Lacetti: как выбрать правильное устройство?

Проверка автомобиля осуществляется путем считывания журналов записей в электронном оборудовании транспортного средства, которые выводятся на экран ноутбука – проверить авто с помощью штатного бортового компьютера не получится.

Для диагностики Лачетти необходимо приобрести специальный адаптер и диск совместимых драйверов – данное устройство входит в набор только для автомобилей максимальной комплектации. Покупать адаптер рекомендуется исключительно у официального дилера Шевроле – в противном случае существует вероятность неполноценного функционирования устройства.

🔔Адаптер ELM327

ELM 327 поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.

Также существуют адаптеры ELM 327 c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей.

Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно!

Но у ЕЛМ 327 есть два очень больших недостатка.

Во-первых, он не работает с программой Chevrolet Explorer. Это популярная программа у владельцев автомобилей Chevrolet/Daewoo.

Ещё раз повторю — все адаптеры ELM не работают с программой Chevrolet Explorer.

Внимание! При помощи небольшого приложения для смартфонов с операционной системой Андроид можно читать и удалять ошибки. А также выполнять сброс адаптаций при помощи адаптера ELM327!. Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

Примечание! Адаптеры ELM327 бывают нескольких версий. Необходимо покупать только версию 1.5! В конце страницы будут ссылки именно на такие адаптеры.
