Ремонтные работы
Заказав комплектующие, пользователь может приступать к ремонту, во время которого будет произведена замена экрана на планшете.
Разбор экрана
Замена экрана на планшете начинается с того, что пользователь должен полностью разобрать вышедший со строя экран.

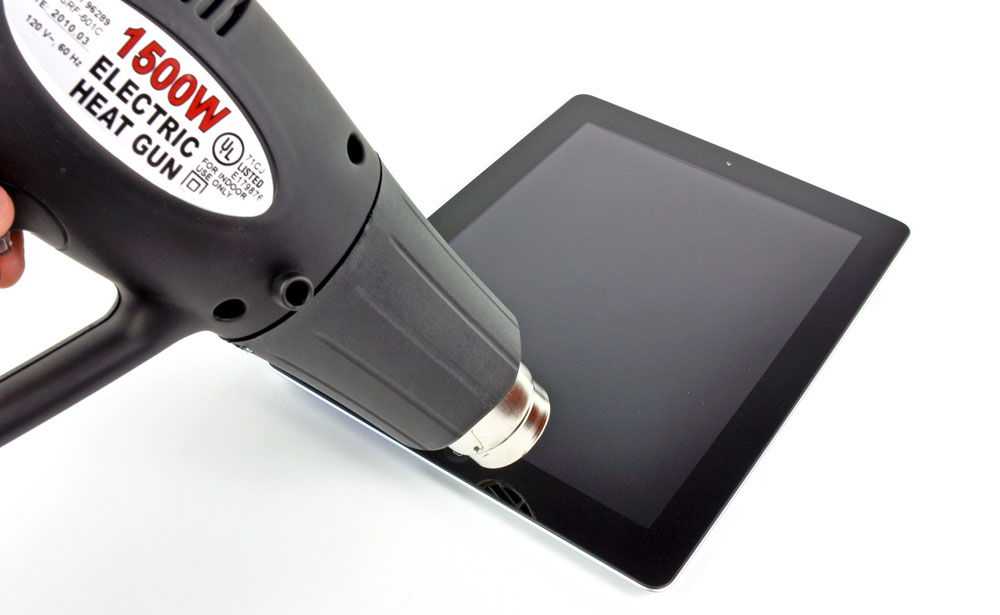

Феном тщательно нагревают корпус планшета, это поможет без труда и дополнительных повреждений отсоединить экран. После сильного разогрева канцелярским ножом проводят по всему периметру, чтобы отсоединить стекло, приклеенное при помощи двустороннего скотча.

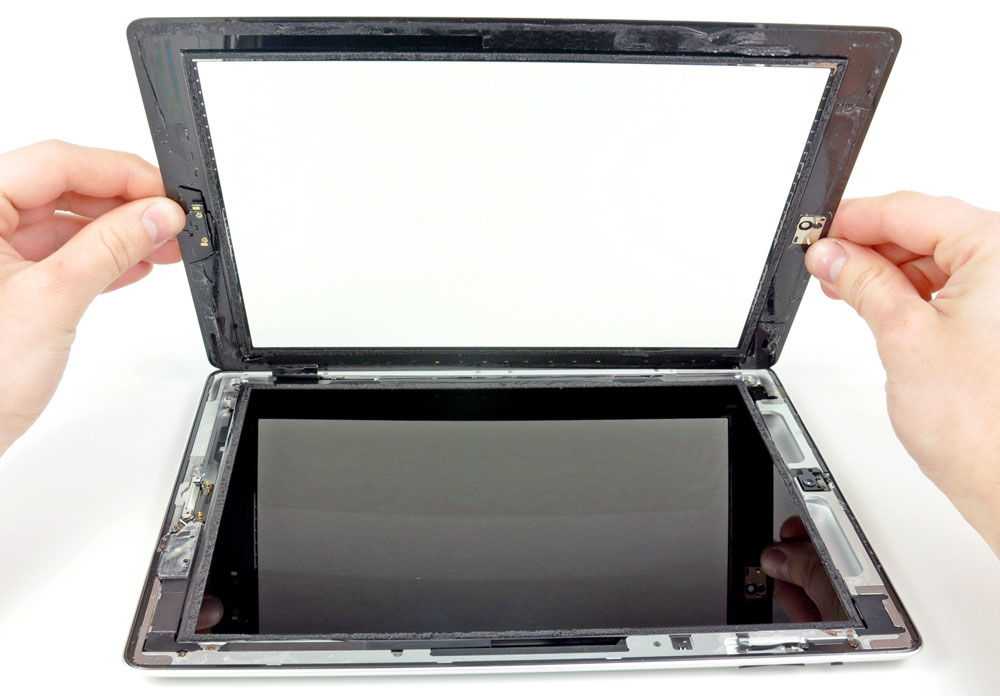

Когда стекло успешно удалось отсоединить, при помощи пинцета удаляют оставшиеся кусочки двустороннего скотча. Также на экране могут остаться мельчайшие крошечки стекла. Их следует тоже аккуратно извлечь, пользуясь мягкой тканью или салфеткой.
Теперь всё готово к тому, чтобы установить новое стекло, с которого обязательно удаляют бумажные наклейки. Стекло укладывают на рамку и очень аккуратно проглаживают пальцами.
Далее проводится сборка планшета, действия абсолютно идентичны разборке, но осуществляются в обратном порядке. По завершении работ планшетом можно сразу пользоваться.
Пользователь, сумевший самостоятельно произвести замену стекла, может гордиться собой и своими умениями
Однако очень важно понять, что профилактика повреждений гораздо проще реализуется и приводит к меньшим затратам, поэтому пренебрегать ею никак нельзя. Защитная плёнка на стекле планшета убережёт от повреждения экрана, матрицы, следовательно, убережёт от необходимости проведения экстренных ремонтных работ
Поиск деталей
Типы экранов бывают разными. Концептуально есть дисплей и тачскрин (сенсор). Дисплей выводит изображение, а тачскрин по сути это и есть сенсор, благодаря которому можно управлять смартфоном.
Экраны на смартфонах реализованы несколькими способами:
- Отдельный дисплей и тачскрин. Между ними присутствует воздушная прослойка. Чаще всего это простые TFT дисплеи. Если есть трещина на тачскрине, но сам экран работает, то достаточно заменить тачскрин.
- Модульная сборка. И сенсор, и дисплей — это единое целое. Между ними нет воздушной прослойки, вместо нее есть клей, который покрывает всю площадь. К такому бутерброду сверху добавляется стекло, которое выполняет защитную функцию. Или например, может быть только дисплей и сенсор, а защитного стекла нет (не путать с защитной пленкой).

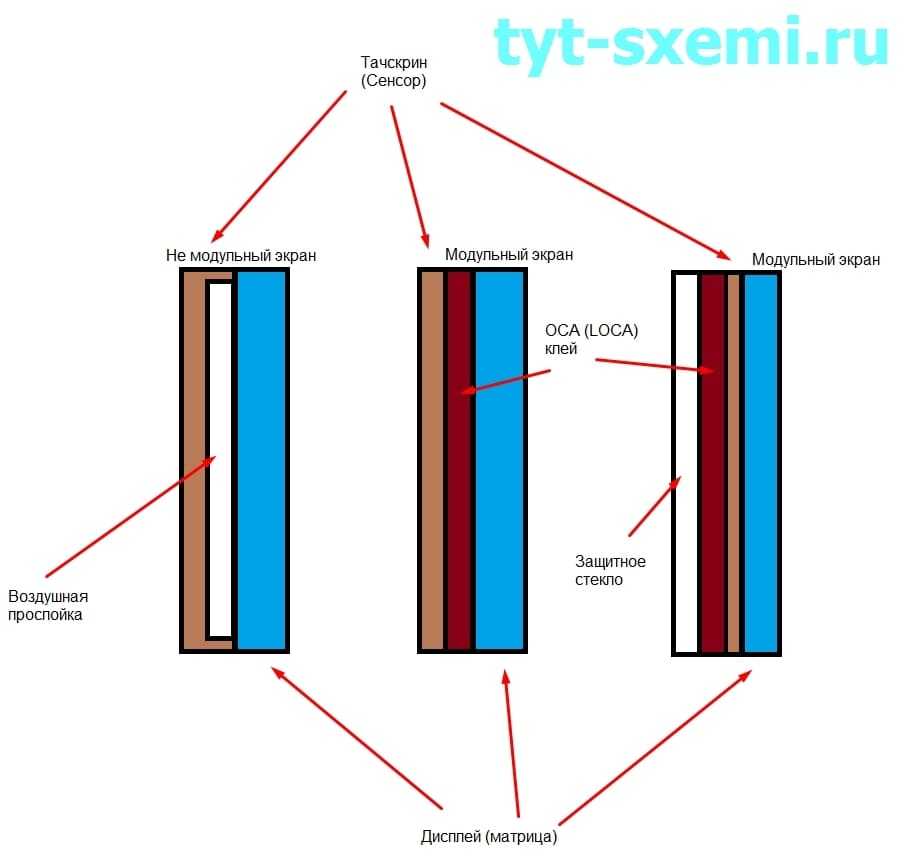

Как опознать модульный экран
Достаточно обратить внимание на отражение в экране смартфона. Если оно двоится, значит дисплей и тачскрин не выполнены в виде модуля
Также можно чуть-чуть надавить на экран, и сенсор начнет прилипать к дисплею. Если изображение не двоится, значит это модульный смартфон.
Или можно поискать в интернете. Достаточно вбить название и модель смартфона (и год выпуска, если это Samsung).
Если модульный тип экрана, то стоимость и сложность ремонта повышаются в разы. Например, на смартфоне A320F разбит экран.
Он загорается, но нет изображения. Если бы было изображение, можно поменять тачскрин. Однако, это модульный тип экрана, нужно будет или срезать разбитый тачскрин, или очень аккуратно отклеивать его. Вся сложность заключается в дисплее AMOLED
Он тонкий и хрупкий, любое неосторожное и резкое движение может привести к трещине. Одной трещины достаточно, чтобы вывести их строя весь дисплей
К тому же, для хорошего ремонта нужна ультрафиолетовая лампа и специальный клей.
В данном случае поможет только замена модуля, так как дисплей не работает. В продаже имеется несколько вариантов. Есть копия модуля. Это TFT дисплей. Он хуже отображает цвета, у него не регулировки яркости и есть блики. Главное преимущество такого модуля его низкая цена, по сравнению с оригиналом.
Как можно заметить, цена оригинала отличается от копии больше, чем на 3 000 рублей.
Это без учета расходных материалов и инструментов. Дальше пользователь смартфона сам решает, купить оригинальный модуль или взять копию, но в разы дешевле.
Купить модуль или отдельно тачскрин можно как в специализированном магазине, так и в интернете.
Еще перед покупкой нужно учесть важную деталь – это наличие разных ревизий или моделей устройства.
Например, модель планшета практически одни и та же.
И характеристики, и внешние данные. Однако, внутренняя начинка совсем разная. И можно по ошибке заказать и купить совсем не нужную запчасть. Она может отличаться по шлейфам и местам крепления. Поэтому, стоит тщательно изучить свою модель устройства, нет ли разных ревизий или типов моделей. Так же желательно сначала разобрать планшет или смартфон, и сверить визуально покупаемый экран с тем, который сломан. Все шлейфы и места крепления должны быть 100% одинаковыми.
Пломбы, ленточки, защитные пленки нельзя срывать до проверки работоспособности детали
Это очень важно, если защитная пленка или пломба будут сорваны, а деталь оказалась бракованной, то вернуть ее уже не получится. Никто не застрахован от бракованной или поврежденной детали, поэтому ее надо проверить до установки и клея
При заказе детали с интернет магазина нужно снять на видео ее распаковку и визуальный осмотр. Также нельзя отклеивать защитные пломбы и пленки. Это будут единственными доказательствами, что деталь получена именно в таком виде. Не редки случаи, что из-за почты стекла и экраны во время доставки разбиваются. А недобросовестные продавцы могут и заклеить поврежденный шлейф скотчем.
Как выполнить калибровку тачскрина
Обычно после замены дисплея он уже откалиброван и работать должен нормально. Однако бывают ситуации, когда сенсорные нажатия происходят в неположенном месте. У этой проблемы несколько причин: некачественная замена и повреждение модулей, неоптимизированный софт и поврежденный шлейф на плане.
Калибровка осуществляется программным методом через специальные приложения на смартфоне. Устройства компании Apple на IOS не подвергаются калибровке, так как сами это делают. Если на Айфоне или Айпаде проблемы с сенсором – дело в некачественной замене либо поврежденных аппаратных элементах. Также перед тем, как сделать вывод, стоит перезагрузить устройство. Ещё сенсор может плохо работать из-за экстремальных температур или влаги. В этом случае нужно поместить смартфон на пару часов (а лучше день) в привычную и сухую среду, такую как комната. Спустя время, можно проверять сенсор.
На устройствах с операционной системой Андроид можно сделать калибровку с помощью таких программ, как Clinоmeter, TouchScreenTune или Power Bubble. Скачав одну из этих программ из Google Play, достаточно открыть их и следовать инструкциям. Калибровка занимает всего пару минут.
Замена тачскрина в планшете
Современные сенсорные смартфоны и планшеты для многих людей стали незаменимы — это удобный девайс, который позволяет развлекаться и работать, а кроме того, поддерживать связь с близкими. Тем не менее, есть серьезный минус – хрупкая конструкция. Нередко случается так, что устройство выпало из руки, и дисплей покрылся неприятной сеточкой трещин. Хорошо, если сенсор продолжает работать, но обычно это приводит к необходимости его замены. Логичный выход в такой ситуации – поход в мастерскую. Но когда специалист озвучивает стоимость замены, в голове возникает вопрос: возможна ли самостоятельная замена тачскрина, или проще сразу купить новый планшет? Поменять сенсор самому дома вполне реально, и ниже рассказано, как это сделать.
Перед тем как заменить тачскрин на планшете, нужно уяснить, что сенсор и экран не являются одним и тем же. У любого планшета или смартфона дисплей является своего рода бутербродом. На самом верху может размещаться защитное стекло, но обычно оно используется в дорогой технике именитых производителей, например, Леново, Асус, Самсунг, Сяоми. Если планшет бюджетный, то никакой защиты у него не предусмотрено. Следующий слой — тонкая стеклянная пластина, которая также состоит из нескольких частей, это и есть сенсор. Повреждение хотя бы одной из них может привести к тому, что не работает тачскрин. Именно его и следует менять, поэтому при покупке нового нужно искать именно сенсор, а не весь экран. Последний имеет гораздо большую цену, чем тач, и меняется не так просто. И только под слоем сенсора находится непосредственно дисплей, на котором формируется изображение.
Купить новый можно в специализированных магазинах или на интернет-площадках Aliexpress, eBay. Там стоимость будет дешевле, но проблематично обменять покупку, если новый тач пришел нерабочий, а кроме того, доставка занимает некоторое время.
Как узнать модель тачскрина планшета.
Перед тем как покупать новый тачскрин, нам необходимо узнать модель оригинального сенсора, который был установлен на планшете. Зачастую, точная модель пишется на шлейфе подключения тачскрина, рядом с коннектором. Чтобы добраться до данного шлейфа, планшет необходимо разобрать.
Задняя крышка планшета
Каждый планшет разбирается по разному, так что перед процедурой разборки необходимо осмотреть корпус планшета на предмет шурупов, и если они есть, их необходимо отвинтить. В моем случае, крышка планшета держится только на защелках. Для разборки, я взял пластиковую карточку, вставил ее в щель между рамкой тачскрина и задней крышкой, после чего поочередно начал отщелкивать защелки. Крышка без труда снялась.
Планшет после разборки
После разборки, можно спокойно добраться до системной платы.
Системная плата. 1. — разъем дисплея. 2. — Разъем тачскрина
Как узнать какой шлейф от чего? Все очень просто. Узнаем по тем же надписям на шлейфах. Когда я вбил в поисковик маркировку одного шлейфа, я получил в результатах дисплеи, когда вбил другую маркировку — тачскрины.
Маркировка моего тачскрина XC-PG1010-031-A0 FPC
Покупаю тачскрины и другие запчасти я на Алиэкспресс. При этом использую кешбек, о котором я рассказывал в этой статье. Если клиент спешит, то пытаюсь найти у местных продавцов.
Предварительный разбор экрана
Чтобы разобрать планшет необходимо руководствоваться следующими правилами:
- для начала нужно открутить болтики, которые находятся в торцевых частях планшета, если такие имеются.
- чтобы отъединить крышку от корпуса устройства понадобится пластиковая карта. С её помощью следует слегка подковырнуть сам корпус и провести ею по всему периметру гаджета.
- крышка и корпус соединены между собой шлейфом, который нельзя так просто выдергивать.
Для этого необходимо открыть специальный разъем:
сбоку шлейфа нужно осторожно поддеть вверх защелку разъема;
вытаскиваем шлейф.
Фото: маркировка шлейфа
после этого следует на отдельном листе переписать:
- маркировку на шлейфе;
- количество pin.
Подбор модели стекла
Следующим шагом будет подбор модели стекла.
Итак, находим нужный интернет-портал. Чтобы заказать правильную модель защитного стекла лучше всего пообщаться с продавцом. Опытный менеджер всегда сможет подсказать, какой лучше тачскин приобрести для конкретной модели планшета.
После того, как новый сенсорный экран был куплен, стоит убедиться, что он не поврежден. После этого, можно приступать к следующим действия по ремонту планшета.
Фото: защитное стекло
Полный разбор экрана
Выполняем замену тачскрина:
для начала нужно снять треснувший экран. При этом понадобится фен. С его помощью следует разогреть корпус планшета;
далее канцелярским ножом можно отсоединить корпус от самого экрана
Для этого в двухсторонний скотч вставляем нож и двигаемся по периметру и отклеиваем стекло;
после того как стекло будет снято стоит избавиться от остатков скотча пинцетом или ножом;
оставшиеся крошки стекла легко снимаем с экрана с помощью безворсовой ткани или салфетки;
перед установкой нового экрана снимаем с него все защитные плёнки и бумажные наклейки;
Фото: процесс замены экрана
примеряем стекло к планшету и кладем его на рамку;
далее необходимо осторожно прогладить рамку пальцами.
Сбор и настройка планшета
После того, как все действия были выполнены, можно приступать к сборке планшета в обратном порядке.
После таких нехитрых действий гаджетом можно пользоваться в прежнем режиме.
сборка сенсорнного стекла
Как заменить тачскрин самостоятельно?
Если хочется сэкономить, можно заменить тачскрин самостоятельно. Учтите, что такие действия требуют некоторых знаний и сноровки. Не рекомендуется это выполнять при сомнениях и отсутствии специализированного оборудования. Если что-то сделать не по плану, то можно вывести из стоя не только экран смартфона, но и его плату с аккумулятором – в таком случае починка обойдется примерно в стоимость нового аппарата.
Если новый экран у вас на руках, есть необходимое оборудование и энтузиазм, то можно начинать. Для работы нужно: новый дисплей, фен, отвертка. Первым делом выключаем смартфон и откручиваем все болты на рамке (или открываем заднюю крышку и откручиваем там всё). Обязательно нужно запомнить расположение болтов, так как они разные и не подойдут не в свои разъёмы.
Далее нужно аккуратно засунуть под дисплей какую-то тонкую карту или скрепку. Для того, чтобы это получилось, экран стоит разогреть феном и пшикнуть на него спиртом.
Медленно снимая дисплей с клея, нужно осторожно его приподнимать, но не вытягивать, так как он ещё находится на шлейфе. После успешного снятия нужно вытянуть аккумулятор
Затем снять защиту на шлейфе. Он прикреплен болтами и защелками. Всё зависит от модели смартфона, лучше перед началом посмотреть разборку вашего смартфона и повторять действия оттуда.
Сняв дисплей, можно брать новый и ставить его на ту же позицию и в то же месте.
На многих устройствах есть функциональная кнопка и сенсорные панели на передней части. Их придется снимать со старой панели и ставить в новую. Это действие не вызывает сложностей. Нужно посмотреть, чего не хватает на новом дисплее и взять недостающие части со старого. После этого вставить новый в смартфон и прикрутить его аналогично старому дисплею.
После удачного подключения шлейфа нужно проверить, как работает смартфон. Включите его и посмотрите на реакцию сенсора. Если всё нормально, то можно приступать к склеиванию экрана с корпусом. Можно использовать любой суперклей, однако обратно его уже не снять. Для смартфонов применяется силиконовый клей – его и нужно использовать. Такой клей позже можно легко отклеить с помощью нагрева феном.
Не забудьте прикрутить болты и хорошо прицепить дисплей к корпусу. После проделанных действий тачскрин должен работать нормально.
Замена тачскрина на планшете своими руками
Замена тачскрина на планшете своими руками за 20 минут.
Вот фото отчёт, как быстро поменять тачскрин на планшете. Данная инструкция подходит к большинству планшетов, представленных на рынке.
Самая частая неприятность планшетов — это выход из строя тачскрина (сенсора) в результате его механического повреждения.
Вот и у меня как-то возникла такая проблема. Планшет был куплен ребёнку и ровно через неделю на него благополучно наступили. Горю не было предела! Дочь в слезах, супруга в шоке, а я в бегах по мастерским)))
Оббегав все, так называемые, «мастерские», я был неприятно удивлён, что никто не берётся за этот ремонт. Только один «мастер» предложил ПОПРОБОВАТЬ поменять за 850 грн. Теперь и я погрузился в шоковое состояние. В общем, было принято решение купить новый планшет.
Спустя три недели разбили тачскрин и на нём…
Подумав, что покупая каждый месяц новые планшеты, я разорюсь — принял решение заняться ремонтом самому.
Доставка заняла всего сутки.
И вот я его получил
Внутри надёжно окутан пенопластом
А вот и сам новый тачскрин на планшет, оклеенный плёнкой с обеих сторон
Замена тачскрина на планшете своими руками. Инструкция
Откручиваем два винта с торца планшета
Медиатром или пластиковой картой проводим по периметру планшета, отщелкивая защелки
Внимание: Глубоко карту засовывать не нужно, чтобы не повредить шлейфы
Аккуратно снимаем заднюю крышку, вынимаем из неё динамики и убираем её в сторону, чтобы не мешала
Можно этого и не делать, но в целях безопасности, лучше отпаять положительный провод от батареи на плате. Он обычно красного цвета
Теперь отключаем шлейф тачскрина от платы
Для этого нужно сместить черную планку вверх и шлейф легко выйдет из разъёма
Теперь, не снимая плёнок с нового тачскрина, подключаем его в этот разъем для проверки его работоспособности. Припаяв провод батареи, включаем планшет и проверяем как сенсор реагирует на касания.
Если все хорошо, тогда отпаиваем снова батарею и отключаем шлейф сенсора.
Больше в планшете разбирать ничего не будем, а «сдёрнем» тачскрин с лицевой стороны. Для этого той же пластиковой картой поддеваем сенсор и, проводя по периметру, отклеиваем его.
Примечание: Всё пройдет гораздо легче и проще, если сенсор по периметру прогреть феном.
Внимание! Будьте аккуратнее, чтобы не порезаться, это всё-таки стекло!
Снимается тачскрин не так трудно, как кажется на первый взгляд.
После демонтажа сенсора, мягкой щёточкой убираем мусор с дисплея и очищаем периметр от остатков клея, если кое-где остался.
Внимание! Если дисплей оказался очень загрязнён, не вздумайте его чем-то тереть, этим Вы ничего не добьётесь, а только поцарапаете. Самым лучшим средством для меня почистить дисплей является обычный скотч! Просто приклеиваем и отклеиваем его последовательно по всей площади дисплея и все загрязнения останутся на скотче, а не на дисплее
Это более подробно можно посмотреть в статье Замена сенсора на телефоне.
Берем новый сенсор, снимаем с него плёнку и бумагу со скотча. Протягиваем шлейф через прорезь в корпусе планшета и аккуратно прилаживаем новый сенсор к дисплею. Если углы сходятся и всё ровненько, тогда легкими нажатиями приклеиваем тачскрин.
Примечание: Сильно давить не нужно, чтобы сенсор те треснул. Он и так хорошо приклеится.
Подключаем шлейф нового тачскрина, припаиваем батарею, вставляем на место динамики и одеваем заднюю крышку.
Вот результат работы
Особо сложного в замене тачскрина своими руками ничего нет.
Включаем планшет и наслаждаемся проделанной работой.
P.S. Время бежит быстро. Очень быстро… За этот год я поменял ещё раз тачскрин на этом планшете Благо опыта теперь у меня много
Также поменял сенсора соседям, друзьям и просто знакомым.
Так что, боятся этой процедуры не стоит и, чувствуя уверенность в руках, ногах, голове и, короче, везде — можете спокойно браться за эту работу
Некоторые шлейфы могут отключаться вот так
Вот проверка нового сенсора на 7-ми дюймовом планшете. Шлейф очень коротенький, поэтому нужно аккуратненько
Вот ещё одна жертва неаккуратного обращения. Тут даже плёнку из магазина ещё не удалили, а тачскрин уже погубили
В общем, без работы остаться не получится
Мир Вашему дому!
По теме:
Как заменить тачскрин?
Если сенсорная панель работает плохо или вообще отказывается воспринимать нажатия – её стоит заменить. К счастью, смартфоны можно разобрать самостоятельно. Необязательно менять устройство или его экран, чтобы починить тачскрин, достаточно отделить его и поменять на новый. Полноценно заменой занимаются сервисные службы и центры по ремонту техники. Там без проблем могут починить смартфон за дополнительную плату. Обычно процедура занимает пару часов для мастера и пару дней для клиента. Цена варьируется от типа устройства и сложности работы (от $5 до $350 за услугу).
Сейчас стал популярен принцип экранов без прослойки, или корпус «бутерброд». В этом случае тачскрин, дисплей и стекло склеены вместе, полностью проклеенные между собой прозрачным герметиком по всей плоскости.
Так называемая «технология ламинирования» делается по нескольким причинам.
- Во-первых, такой экран не имеет прослойки и выглядит намного лучше.
- Во-вторых, он занимает меньше места и делает смартфон более тонким и удобным.
Если на смартфоне такой экран, то заменить только одну часть невозможно. В этом случае придется менять всё сразу. Это, как правило, самая дорогостоящая деталь в устройстве и устанавливается только в премиальных смартфонах известных марок. Проверить это просто – склеенный экран не имеет слоя воздуха внутри и выглядит очень тонким, а при нажатии нет эффекта желе.
Установка нового экрана
Чтобы починить, а, точнее, заменить разбитый экран, вам необходимо снять его, после чего выполнить установку новой комплектующей.
Таким образом, ремонт экрана планшета происходит при помощи следующих действий:
- Для того чтобы снять треснувшее стекло, предварительно включите фен и немного нагрейте корпус.
- Возьмите нож, подденьте им край стекла и, прогревая феном, постепенно двигайтесь по всему периметру устройства, отклеивая дисплей.
- Постепенно снимите разбитый экран, проследите, чтобы мелкие осколки не остались на матрице — для этого вам пригодится ткань или салфетка без ворса.
- После удаления треснувшей детали возьмите новый экран, снимите с него все плёнки и наклейки.
- Тщательно примерьтесь к рамке, наклейте на неё новый дисплей — проследите, чтобы он лёг ровно, ведь вы вряд ли сможете его переустановить.
- После наклеивания на рамку аккуратно прогладьте стекло пальцами.
Вот и всё! Вам осталось только собрать планшет.
Кстати, советуем пользоваться защитными плёнками — они уберегут экран от царапин, которые легко поставить на гладкой поверхности. И ещё, если дисплей был повреждён, но всё ещё реагирует на касания, не стоит затягивать с ремонтом — постепенно может повредиться и матрица, которая стоит намного дороже.
Теперь вы знаете, как самостоятельно починить планшет если разбит экран, благодаря чему сможете не только лучше узнать о такой технике и научиться её ремонтировать, но и сэкономите свои средства на услугах сервисного центра, которые зачастую обходится в крупную сумму.
Полная разборка девайса
- Замена тачскрина на планшете своими руками производится довольно сложно. Начать необходимо со снятия поврежденного экрана. Для этого нужно взять фен и прогреть им корпус девайса.
- На втором этапе надо канцелярским ножом аккуратно поддеть экран и провести по периметру. Если вы все правильно сделаете, то сможете легко достать экран.
- Когда вы снимите экран, необходимо избавиться от остатков скотча. Для этого можете использовать нож или пинцет.
- Если экран был сильно поврежден, то необходимо тканью или салфеткой убрать остатки стекла.
- Итак, мы сняли поврежденную деталь. Что делать дальше? Перед установкой экрана нужно снять все защитные пленки и различные наклейки.
- Новый тачскрин необходимо положить на свое устройство, где был поврежденный экран. Аккуратно нажимайте на него и проводите пальцами по периметру, чтобы он равномерно зашел в корпус.
На этом все. Остается только собрать крышку и закрепить шлейф. После таких манипуляций рекомендуется наклеить защитную пленку, чтобы уберечь тачскрин от повреждений. Как правило, этой пленки хватает на год использования. Если вы провели качественную замену экрана, то можете включать гаджет и использовать его в прежнем режиме. Замена тачскрина на планшете «Асус», «Самсунг» и других популярных устройствах производится по этому принципу.
Если замена тачскрина на планшете производится самостоятельно, то необходимо потратить деньги только на новый экран. Цены на стекло сейчас колеблются от 500 рублей до 1500 рублей. Это зависит от модели и года выпуска.
Сейчас есть новые девайсы, в которых при повреждении тачскрина придется поменять экран вместе с матрицей. Конечно, цена на такое стекло будет стартовать от 1000 рублей.
Советы
В случае, когда непоправимое уже случилось и стекло треснуло, затягивать с ремонтом не рекомендуется даже если тачскрин все еще работает.
Так как экран состоит из:
- матрицы;
- сенсорного экрана – тачскрина.
Ломается чаще всего именно сенсорное стекло, а матрица остается невредимой. При дальнейшем использовании гаджета можно повредить матрицу. В этом случае придется выполнять замену обоих элементов, а это лишние затраты, которые нам ни к чему.
При собственноручной замене защитного стекла стоит обратить внимание на данные рекомендации:
- пред тем как приклеивать тачскрин нужно для начала убедиться, что он в рабочем состоянии, так как переклеивание займет много сил и времени;
- все действия необходимо выполнять очень аккуратно, чтобы не повредить устройство.
Видео: тачскрина на китайском планшете
Как сберечь экран планшета от повреждений:
- не стоит ронять устройство;
- не рекомендуется оставлять гаджет на стульях или диванах, так как на него можно случайно сесть;
- приклеить на экран специальную защитную пленку;
- приобрести чехол с жесткой поверхностью;
- уберечь гаджет от перепада температур, так как от этого стекло может треснуть.
Следуя таким простым советам можно сберечь экран от повреждений. При этом продлить жизнь устройству. В случае если тачскрин уже поврежден и нет возможности обратиться в сервисный центр, используя эти рекомендации, можно собственноручно исправить неполадку и сэкономить средства.
