Вакуумный усилитель тормозов или вут на ланос, сенс и шанс

Что делать, если педаль тормоза стала твёрдой

Если педаль стала жёсткой, необходимо установить причину и устранить её. Загрязнённый воздушный фильтр подлежит чистке, а неисправные концевики, клапаны и шланги — замене. Обычно этого хватает для того, чтобы система заработала. Если в ходе диагностики выяснилось, что повреждена диафрагма, менять придётся весь усилитель.

Если проблема кроется в тормозных цилиндрах, проводится их ремонт, включающий замену уплотнителей и манжет. В некоторых случаях старые детали снимают, а на их место устанавливают новые.

Можно ли что-то сделать сразу

Лучшее, что можно сделать при подозрении на поломку вакуумного усилителя или износ его элементов, – доехать до ближайшего автосервиса или самостоятельно заменить повреждённые детали.

Если есть предположения, что всему виной некачественная тормозная жидкость, её нужно заменить. При этом необходимо полностью откачать старую, а на её место влить новую. В противном случае ситуация улучшится незначительно.

Другое

Для регулярной проверки тормозной жидкости лучше купить электронный тестер, измеряющий температуру кипения. Если она превышает +175°C, значит, жидкость недавно меняли. Если варьируется от +165 до +175°C, свойства ухудшились, но использовать её по-прежнему можно. Менять жидкость нужно, если она была залита более 2 лет назад или температура её кипения опустилась ниже +165°C.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

запустить мотор, дать поработать ему около 10 минут;
заглушить двигатель;
выжать тормоз полностью, создав вакуум в усилителе;
отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких‐либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

отсоединить шланг от впускного коллектора;
штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
завести мотор, дать ему поработать минут 10;
выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Почему при нажатии на педаль тормоза слышно шипение? Разбираем возможные причины »

Почему при нажатии на педаль тормоза слышно шипение? Разбираем возможные причины

Тормоза – один из основных узлов любого автомобиля. И если при нажатии на педаль тормоза слышно шипение, поскрипывания, сама конструкция проваливается или, наоборот, излишне твердая – нужно срочно исправлять положение, не затягивать и не откладывать в долгий ящик возможный ремонт. Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствует ее быстрейшему разрешению, а своевременное исправление может спасти от непредвиденных ситуаций на дороге.

Почему при нажатии на педаль тормоза слышно шипение?

Такой огрех может случиться на многих авто при попытке остановиться. Причем происходит это вне зависимости от года выпуска машины, модели, отечественного или импортного ее производства. Как говорится, бывает со всяким. Каковы причины? Попытаемся присмотреться повнимательнее в данной статье.

Этот подозрительный шип

Некоторые водители с почти маниакальным подозрением относятся ко всяким шумам и шипениям, постукиваниям и тарахтению. Даже если они самые, что ни на есть тихонькие и вполне допускаются (самими производителями или экспертами-мастерами) по штатному расписанию. Такая же история с педалью тормоза. При нажатии на нее во многих случаях вы услышите очень легкое шипение, раздающееся в салоне, практически из-под самой педали.

Сразу оговоримся, что эксперимент нужно производить на заведенном движке (холостые обороты), при задраенных стеклах и закрытых дверцах, отключенных дополнительных электроприборах и медиасистеме с колонками. И в этом тихом звуке нет ничего военного! К примеру, один из бывалых автолюбителей утверждает: на протяжении всего водительского стажа (от «копейки» до Honda Accord), всегда слышался этот слабый шип.

Оно и понятно – вакуум должен же сбрасываться. Ведь в структуру его запланированной производителями конструкции входят две камеры, между которыми при надавливании на тормоза возникает различное давление.

Грубо говоря, чем активнее давите – тем эффективнее. А при отпуске соответствующей педали давление выравнивается, а диафрагма идет в исходную позицию. Поэтому, в силу принципа работы устройства, легкий шип должен быть всегда! Но повторяем, ему следует быть достаточно малым и практически неощутимым, и никак не влиять на штатную работу движка вашей машины. Только тогда это считается нормой.

Вакуум тормозов – наиболее частая причина

Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся. Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может).

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок. Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется

Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот!

Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов.

Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства. Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом.

Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

Глушим мотор;

Нажимаем на тормоз;

Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате. Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Самостоятельная прокачка тормозов с АБС

Всем автовладельцам приходится следить за исправностью своего транспортного средства. Так как тормоза являются одним из важнейших элементов конструкции, а многие из них оснащены системой АБС, то прокачка тормозов с АБС – едва ли не самая важная процедура по обеспечению бесперебойной работы тормозной системы.

Система АБС уже прочно вошла в жизнь автомобилистов, так как практически все автоконцерны включают ее в список базового оборудования выпускаемых моделей. Ведь большинство водителей, даже умудренных опытом, теряются в тот момент, когда колеса машины блокируются и автомобиль уходит в неконтролируемый занос. Именно с целью предотвращения возникновения таких ситуаций и была создана антиблокировочная система.

Anti-lock Braking System (ABS) – говоря научным языком, это система, нацеленная на предотвращение блокировки колес во время резкого торможения, посредством изменения давления в тормозных механизмах. Именно это и не дает машине пойти юзом на дороге.

Данный элемент состоит из следующих комплектующих:

Электронный блок управления – ведает работой тормозных клапанов, ориентируясь на сигналы, идущие от датчиков;
Клапаны управления – вмонтированы в магистрали главной системы тормозов. Кроме этого, данные клапаны входят в конструкцию модулятора давления;
Датчики – сканируют информацию относительно скорости автомобиля, его ускорения и замедления. Расположены на ступицах колес автомобиля.

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
Осмотрите корпус вакуумного усилителя на наличие подтеканий.
Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

Устройство вакуумного усилителя тормозов ГАЗ, УАЗ, ВАЗ

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части: 1 – атмосферная, 2 – вакуумная.

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Основные неисправности вакуумного усилителя тормозов:

Износ и старение резины клапанов, разрыв или повреждение диафрагмы.
Обрыв или повреждение шланга, вследствие чего коллектор двигателя соединяется с вакуумным усилителем тормозов. Проверьте крепление хомутов и шланг на отсутствие трещин.

Ремонт вакуумного усилителя тормозов своими руками

Изучите руководство по эксплуатации автомобиля, просмотрите и ознакомьтесь со схемой вакуумного усилителя тормозов.
Отсоедините тягу привода тормозов, которая располагается под рулевым валом.
Снимите главный тормозной цилиндр.
Осмотрите и определите неисправности вакуумного усилителя тормозов и произведите замену вакуумного усилителя тормозов или проведите ремонт узла вакуумного усилителя тормозов.

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Как проверить при покупке

Перед покупкой новой запчасти, ее качество можно оценить визуально – не должно быть явных повреждений элементов: корпуса, пыльников, кожухов, выступающих частей толкателя и штока. Если он продается со штуцером и обратным клапаном, то проверяем его на герметичность (клапан). Для этого нужно дунуть в штуцер со стороны подключения шланга, если воздух не будет выходить с другой стороны, то клапан исправный. Также можно воспользоваться резиновой грушей – выдавил с нее воздух, вставил в штуцер со стороны подключения вакуумника, если груша осталась в сжатом состоянии, то клапан держит.

Таким же образом проверяем сам механизм. Для этого пригодится мыльный раствор и сжатый воздух. Эту проверку проводим в гаражных условиях, поэтому после покупки усилителя, обязательно берем чек с магазина, чтобы можно было вернуть его, если обнаружится его неисправность.

В гараже мылим место вальцовки двух половинок механизма, пыльники, манжеты, все места, где может быть подсос воздуха. Вынимаем штуцер. Сжатый воздух от компрессора направляем в получившееся отверстие и наблюдаем. Где появляются пузыри, там нарушена герметичность, вакуумный усилитель бракованный.

Принцип функционирования вакуумного усилителя

Чтобы понять принцип работы рассматриваемого изделия, необходимо представить его внутреннее устройство. Ниже представлена соответствующая схема.

Деталь имеет большой размер, и состоит из круглого корпуса, внутри которого расположены две камеры. Одна камера называется атмосферной (она находится со стороны водителя), а вторая вакуумная. Вакуумная часть соединена шлангом с впускным коллектором, за счет чего образуется разрежение внутри при запущенном двигателе.

Это интересно! На Ланос 1,5 и 1,6 место подключения вакуумного шланга от ВУТ к коллектору отличается. На 1,6 подключение к коллектору происходит возле 4 цилиндра, а на 1,5 — возле дроссельной заслонки.

Когда водитель нажимает на педаль тормоза, происходит соединение вакуумной камеры с атмосферной частью, за что отвечает толкатель с клапаном (следящий). Диафрагма, соединяясь со штоком, способствует нагнетанию тормозной жидкости к тормозным цилиндрам. Когда на педаль тормоза усилие не оказывается, то под воздействием усилия возвратной пружины, диафрагма возвращается в исходное положение.

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора

Требуемые параметры

Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109

Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона

На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя

Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

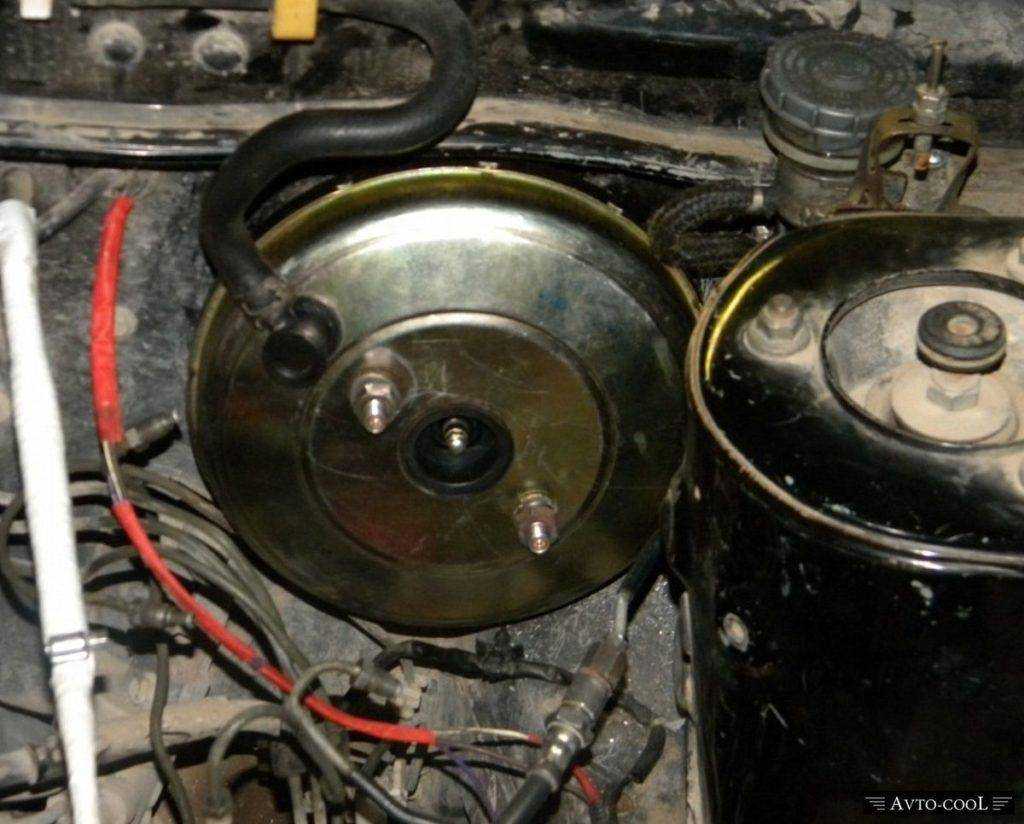

Проверка и замена вакуумного усилителя тормозов

Самым простым будет проверка шлангов, соединяющих вакуумный усилитель с коллектором. По вполне понятным причинам, это самое слабое звено. Осмотрите шланг на предмет заломов и повреждений. Также необходимо проверить затяжку хомутов на штуцерах, двигатель постоянно вибрирует, это может вызывать проблемы в работе усилителя. Также желательно проверить состояние самих штуцеров.

Если после описанных выше проверок, вы не смогли выявить проблему, то потребуется снимать сам усилитель и смотреть, что с ним. Производится работа в следующем порядке:

Снимается шланг разрежения, будьте аккуратны, не повредите руки;
От штуцера главного цилиндра снимают шланг, подводящий к нему тормозную жидкость;
Ослабляется затяжка крепежа трубок АВС, их отводят в сторону;
В салоне демонтируется защитный щит;
Демонтируется палец крепящий вилку толкателя;
Откручивают 4 гайки крепления вакуумника;
Извлекают его из моторного отсека.

Вам остается только оценить состояние усилителя, при необходимости произвести ремонт, или же просто купить новый. Установка производится в обратном порядке. Но, тут следует помнить, что после работы потребуется прокачать тормоза.

АКЦИЯ на запчасти! Гарантия лучшей цены. Нашли дешевле – мы снизим цену.

Устройство и принцип действия ВУТ

Вакуум-усилитель представляет собой металлический «бочонок», состоящий из следующих деталей (нумерация в списке совпадает с позициями на схеме):

Корпус цилиндрической формы.
Шток нажимной главного тормозного цилиндра.
Крышка, соединяемая с корпусом путём точечной вальцовки.
Поршень.
Перепускной клапан.
Толкатель педали тормоза.
Фильтр воздушный.
Буферная вставка.
Внутренний пластмассовый корпус.
Резиновая мембрана.
Пружина для возврата внутреннего корпуса с мембраной.
Присоединительный штуцер.
Обратный клапан.
Вакуумный патрубок.

Буквой «А» на схеме обозначена камера для подачи разрежения, литерами «Б» и «В» – внутренние каналы, «Г» – полость, сообщающаяся с атмосферой. Шток поз. 2 упирается в ответную деталь главного тормозного цилиндра (сокращённо — ГТЦ), толкатель поз. 6 прикреплён к педали.

Агрегат способен функционировать в 3 режимах:

Мотор работает, но водитель не нажимает тормоз. Разрежение от коллектора подаётся сквозь каналы «Б» и «В» в обе камеры, клапан закрыт и не пропускает внутрь атмосферный воздух. Пружина удерживает диафрагму в исходном положении.
Штатное торможение. Педаль нажата частично, клапан запускает воздух (через фильтр) в камеру «Г», отчего сила вакуума в полости «А» помогает давить на шток ГТЦ. Пластиковый корпус продвинется вперёд и упрётся в поршень, перемещение штока прекратится.
Экстренное торможение. В данном случае воздействие вакуума на мембрану и корпус не ограничивается, шток главного цилиндра выжимается до упора.

За счёт разницы давлений в двух камерах мембрана помогает давить на шток главного цилиндра

После отпускания педали пружина отбрасывает корпус и мембрану в исходное положение, атмосферный клапан закрывается. Обратный клапан на входе патрубка служит защитой от внезапного нагнетания воздуха со стороны коллектора.

Прорыв газов во впускной коллектор и далее, в усилитель тормозов, случается на крайне изношенных двигателях. Причина — неплотное прилегание впускного клапана к седлу головки цилиндров. На такте сжатия поршень создаёт давление порядка 7—8 Атм и выталкивает часть газов обратно в коллектор. Если обратный клапан не сработает, они станут проникать в вакуумную камеру, снижая эффективность работы ВУТ.

Замена детали

Для начала нужно будет снять обивку моторного отсека. Все трубки, соединяющиеся с главным тормозным цилиндром, остаются на своем месте, главное, чтобы в систему не попал воздух.

Снимаем усилитель тормозов с машины в таком порядке:

При необходимости очищаем деталь от грязи.
Откручиваем гайку, чтобы снять вакуумный усилитель с цилиндра.
Снимаем шланг разряжения. Если нужно, можно снять его со штуцером.
Закрепить главный цилиндр так, чтобы из него не вытекла тормозная жидкость.
Скручиваем отверткой шайбы, на которых держится усилитель, со стороны кабины.
Откручиваем и вытаскиваем болт из проушины ключом № 17.
Из отверстия толкателя вытаскиваем две пластиковые прокладки.
Из кабины отворачиваем четыре гайки, которые соединяют усилитель с педалью тормоза, и отсоединяем механизм от перегородки, отключая провод стоп-сигнала.
Откручиваем еще несколько гаек из кронштейна.

Как проверить исправность элемента своими руками

Чтобы более точно убедиться в поломке элемента, следует провести точную диагностику. Если случилась разгерметизация системы, то, как правило, топливно-воздушная смесь станет обедненной, что скажется на функционировании силового агрегата.

Затем отжимаем тормоз до упора, задерживаем ногу на пару секунд в таком положении. После этого заводим мотор. Если педаль без усилия продавливается к самому дну, то усилитель функционирует в нормальном режиме. В обратном случае, скорее всего, есть определенная неисправность (как правило, поломка кроется в нарушении герметичности или неисправном клапане).

Также стоит заняться визуальным осмотром системы. Наличие различных подтеков – явный признак того, что вам придется заняться ремонтом.
