Необходимое оборудование
Считать коды неисправностей можно с помощью диагностического кабеля / адаптера и программ для компьютера или смартфона.
Диагностический кабель подключается к ноутбуку через USB-порт. Адаптер для подключения использует Bluetooth или Wi-Fi. Для диагностики подходит кабель VAG COM 409.1 и любое устройство с «ELM327» в названии.
Адаптеры ELM 327 бывают 2 видов: с Bluetooth 1.5-3.0 и 4.0. Модификации с версией протокола 1.5-3.0 не подходят для устройств, работающих под управлением iOS. Смартфоны на Android и компьютеры с Windows поддерживают все модификации.
Так как устройства универсальны, они могут считывать только ошибки, связанные с подсистемами двигателя. Этот недостаток устранен в моделях с 3 позиционным переключателем. Они позволяют выявлять неисправности подушек безопасности, ABS и прочей кузовной электроники.
Для обработки информации, получаемой компьютером или смартфоном от ЭБУД, потребуются программы:
Chevrolet Explorer не работает с адаптерами ELM 327.
Заменить датчик кислорода (лямбда зонд)
Кислородный датчик в вашем автомобиле является частью системы отработки выхлопных газов, который контролирует в процессе сколько кислорода не сгорело в камере сгорания двигателя. Этот датчик помогает контролировать расход топлива автомашины. Неисправность кислородного датчика (лямбда зонда) означает, что автомобильный компьютер получает не правильные данные и может существенно увеличить потребление топлива, а заодно и сократить мощность двигателя. Большинство автомобилей имеют от 2 до 4 датчиков кислорода. Если у вас есть домашний автомобильный сканер ошибок, то подключив его к автомобилю вы сможете легко узнать какой датчик необходимо заменить.
По какой причине приходит в негодность датчик кислорода в автомобиле: -Со временем датчик покрывается слоем отработанного и обычного моторного масла (масленая сажа), что уменьшает точность съема показателей датчика для регулирования бензиновой смеси и распределения оптимального расхода топлива. Неисправность датчика кислорода в автомобиле приводит не только к повышенному расходу топлива, но и к повышенному содержанию вредных веществ СО2 в выхлопе.
Что необходимо сделать: -Если вы не поменяете неисправный автомобильный датчик кислорода, то это может привести к выходу из строя катализатора автомобиля (может лопнуть), что выльется для вас в дорогостоящий ремонт. Стоимость новых катализаторов по причине содержания в них драгоценных сплавов очень высока. На некоторых автомобилях этих катализаторов сразу несколько штук и их стоимость может доходить до 90 тыс. рублей. Так что господа не тяните с заменой кислородного датчика. Хоть замена самого датчика и его стоимость приличная, но это все-равно не соизмеримо со стоимостью самой системы нейтрализатора выхлопных газов. Вы можете сэкономить деньги на замене этого датчика сделав это самостоятельно. Во многих руководствах по эксплуатации автомобилей есть подробные инструкции, как можно самостоятельно заменить датчик кислорода. Если вы знаете, где находится датчик кислорода, то вам не составит большого труда отсоединить неисправный «лямбда зонд» и заменить его на новый
Помните о том, что тянуть с заменой этого важного элемента нельзя!
Замена свечей зажигания и высоковольтных проводов
Свечи зажигания в автомобиле являются главными деталями, они предназначены для воспламенения топливной смеси. При неисправных свечах зажигания происходит неправильная подача искры для воспламенения бензиновой смеси. В неисправных свечах часто бывает, что отсутствует искра или происходит неправильный интервал подачи этой искры, а это сказывается на неправильной работе двигателя. При неправильной работе свечей зажигания во время ускорения автомобиля, в особенности стартуя с места, Вы можете почувствовать небольшие толчки.
Какие причины выхода из строя свечей зажигания: -Большинство свечей зажигания в автомобилях до 1996 года выпуска, необходимо менять каждые 25.000 — 30.000 тыс. километров . В более новых автомобилях этих свечей зажигания хватает более чем на 150.000 тыс. км. Но, тем не менее, эти сроки плановой замены свечей зажигания могут и снижаться за счет различных факторов, которые естественно связаны и с качеством топлива, и со стилем вождения.
Что необходимо сделать: -Если ваши свечки не менялись уже давно или вы почувствовали в работе двигателя провалы, которые конкретно связаны с зажиганием, то необходимо сразу же не откладывая заменить их на новые. Не пытайтесь сэкономить на несвоевременной замене свечей зажигания, так как сама стоимость свечек не такая уж и дорогая, как сама работа по их замене. Поменяв старые свечи зажигания на новые Вы улучшите работу двигателя и уменьшите расход топлива автомобиля. Самостоятельно поменять свечи зажигания в машине достаточно легко. В основном все они находятся в легкой доступности под капотом автомобиля. Вам понадобится всего лишь обыкновенный свечной ключ, чтобы выкрутить свечи из двигателя. Также, желательно следить еще и за состоянием высоковольтных проводов, так как со временем они могут прийти в негодность и пропускать электричество, которое передается свечам зажигания, что может уменьшить силу искры. Помните о том, что регулярная замена свечей в соответствии с регламентом технического обслуживания вашего автомобиля сохраняет от поломок ваш катализатор отработки выхлопных газов, а заодно улучшает работу самого двигателя!
Эта наша статья была первоначально опубликована в 2013 году, а далее была дополнена новой информацией 17.02.2020.
Источник
Где на Ланосе, Сенсе и Шансе находится датчик распредвала
Часто владельцы автомобилей Ланос задаются вопросом, где же стоит датчик распредвала? Владельцы автомобилей Ланос с системой Евро-2 не найдут расположения элемента, так как его на автомобиле нет. С завода такие двигатели не оснащались датчиками фаз, хотя место под их установку в корпусе имеется. Находится это место возле головки блока цилиндров в постели возле впускного распредвала.
Установить на Ланос Евро 2 датчик фаз нельзя, так как для этого не предусмотрены соответствующие провода. Почему на Ланос Евро-2 не устанавливались датчики фаз? Все дело в особенностях впрыска. На системах Евро 2 до 2008 года впрыск попарно-параллельный (или распределенный впрыск на клапан), что говорит об открытии форсунок парами. Одна форсунка при этом открывается перед тактом впуска, а вторая непосредственно перед выпуском. В цилиндр попадает готовая смесь при открытии впускных клапанов.
Теперь разберемся, почему же на двигателях с попарно-параллельным впрыском не устанавливаются датчики распредвала. Многие из вас уже догадались, ведь при такой системе не имеет значения, в каком положении находится рапредвал, ведь уже приготовленная топливная смесь попадает в цилиндр, как только открывается клапан. Отсюда выходит, что на Ланос с системой Евро 2 отсутствуют устройства.
Это интересно!После появления системы Евро-3 с 2008 года, 8 и 16-клапанные двигатели Ланос также стали оснащать ДПРВ. Бытует мнение, что на Ланос Евро 2, а также автомобили Сенс, датчик фаз не ставится с целью экономии. Однако, теперь вы понимаете, что это не так, и все зависит от типа впрыска — попарно-параллельного (где ДПРВ не нужен) или фазированного.
Устанавливаются датчики фаз на Ланосы с системой Евро 3 и выше, где осуществляется фазированный впрыск. Фазированным впрыском называется такой режим работы, когда каждая форсунка управляется отдельно, и осуществляет впрыск топлива непосредственно при открытии впускного клапана. В итоге получается смешивание воздуха с бензином (или газом) происходит в цилиндре
В таких системах важно, чтобы ЭБУ понимал, в каком положении находится распределительный вал, и мог осуществить отсчет для правильной подачи импульсов по срабатыванию форсунок
Это интересно!При запуске двигателя с фазированным впрыском в момент пуска, а также при неисправности датчика распредвала (при переходе в аварийный режим), происходит работа ДВС в попарно-параллельном режиме. На автомобилях Ланос 1,5 с Евро 3 датчик фаз находится, как и в первом случае, находится в постели ГБЦ возле первого цилиндра с противоположной стороны от установки свечей зажигания. На фото ниже показано место расположения рассматриваемого элемента на Ланос 1.5.
Чтобы владельцам автомобилей Шанс не пришлось долго искать, где находится датчик фаз распредвала, ниже представлено фото его места нахождения.
Автомобили Сенс также имеют в конструкции распредвала датчики фаз, место расположения которых показано на фото ниже.
На Ланос 1.6 с 16-клапанами датчик располагается рядом со шкивами распределительного вала. На фото ниже показано, где на Ланосе 1.6 стоит устройство.
Внешняя конструкция датчика фаз на Ланос 1.6 отличается от устройств, предназначенных для аналогичных моделей с объемом двигателя 1.5 литра, что можно увидеть на фото.
Принцип его работы аналогичный, только фиксация показаний происходит посредством шкивов распредвалов. На распредвалах имеются специальные выступы.
Разобравшись в вопросе расположения датчиков положения распределительного вала на автомобилях Ланос, можно перейти к рассмотрению вопроса его диагностической проверки.
Расшифровка кодов
Теперь предлагаем ознакомиться с расшифровкой комбинаций. Почему могут возникать ошибки и как произвести их устранение, можно узнать только в результате диагностики.
Канал elm327 опубликовал ролик, в котором показана процедура диагностики Нивы Шевроле с применением специального адаптера и мобильного телефона на базе Андроид.
Частые ошибки
Сначала рассмотрим расшифровку часто появляющихся проблем, которые встречаются в Шевроле Авео в кузове T250, T300, Нива и других моделях.
Ошибка
Расшифровка
p1396
Код р1396 — ошибка в работе системы АБС. Если в модели Orlando, Niva, Lacetti или другого Шевроле появляется этот код, автовладельцу нужно тестировать работоспособность самого блока, а также контроллера неровной дороги. Часто причина 1396 заключается в вышедшем из строя датчике, повреждении, окислении или загрязнении его контактов. Проблему можно попытаться решить путем демонтажа и очистки разъема
p0661
Автовладельцу сообщается о неполадках в работе соленоида или повреждении электроцепи. Нужно выполнить детальную проверку
p0404
На бортовой компьютер поступило сообщение о нарушениях в функционировании систему рециркуляции выхлопных газов. Часто причина связана с поломкой контроллера, поэтому надо произвести диагностику и замену датчика
p1628
Код ошибки 1628 говорит о неполадках в функционировании устройства блокировки. Нужно протестировать работу иммобилайзера
Если не уделить внимание диагностике и проверке этой ошибки, то со временем иммобилайзер может заблокировать работу двигателя и в результате его запуск будет невозможен. Можно попробовать отключить и активировать иммобилайзер или перепрограммировать его чип
p1661
Не работает лампа Check Engine. Надо проверить работоспособность светового индикатора в приборной панели
Часто решить проблему, если лампочка рабочая, позволяет сброс ошибки
p1602
Ошибка 1602 дословно расшифровывается как пропадание напряжения в бортовой сети. Причины могут быть разные. Если автомобиль заводится и двигатель работает нормально, неисправность может заключаться в повреждении или плохом контакте одного из штекеров блока управления, плохой пропайке его компонентов. Возможно, это «глюк» прошивки или не срабатывает какое-то реле. Найти причину сможет квалифицированные электрик
136
Значение этого кода может быть разным для различных моделей Шевроле. В автомобилях Орландо эта ошибка означает неисправность второго лямбда-зонда или повреждение проводки. В моделях Круз код сообщает о необходимости проведения диагностики парковочного радара. Возможно, просто засорились сенсорные датчики парктроника
Надо проверить работоспособность светового индикатора в приборной панели. Часто решить проблему, если лампочка рабочая, позволяет сброс ошибки
p1602
Ошибка 1602 дословно расшифровывается как пропадание напряжения в бортовой сети. Причины могут быть разные. Если автомобиль заводится и двигатель работает нормально, неисправность может заключаться в повреждении или плохом контакте одного из штекеров блока управления, плохой пропайке его компонентов. Возможно, это «глюк» прошивки или не срабатывает какое-то реле. Найти причину сможет квалифицированные электрик
136
Значение этого кода может быть разным для различных моделей Шевроле. В автомобилях Орландо эта ошибка означает неисправность второго лямбда-зонда или повреждение проводки. В моделях Круз код сообщает о необходимости проведения диагностики парковочного радара. Возможно, просто засорились сенсорные датчики парктроника
Двигатель
Рассмотрим неисправности, встречающиеся в работе силовых агрегатов.
| Ошибка | Расшифровка |
| p0013 | Произошел обрыв в цепи между устройствами коленвала и распредвала. Требуется произвести регулировку валов |
| p0171, p0172 | На блок управления поступил сигнал о некорректном функционировании системы регулировки подачи горючего. Объем топливовоздушной смеси в силовом агрегате пониженный ли повышенный. Надо выявить причину |
| p0201, p0262 | Неисправности, связанные с работой форсунки цилиндра 1 |
| p0202, p0265 | Неполадки, связанные с функционированием форсунки цилиндра 2 |
| p0203, p0268 | Форсунка цилиндра 4 нуждается в диагностике |
| p0204, p0271 | Требуется проверка форсунки цилиндра 4 |
Техническое описание и расшифровка ошибки P0406
Ошибка P0406 относятся к неисправности цепи датчика рециркуляции выхлопных газов (EGR). Выводится, когда модуль управления трансмиссией (PCM) обнаруживает высокий уровень сигнала в электрическом управлении датчика.
Система рециркуляции отработавших газов является неотъемлемой частью выхлопной системы транспортных средств. Функция которой заключается в предотвращении образований в цилиндрах, в частности NOx (оксидов азота).
EGR управляется компьютером автомобиля, который открывает или закрывает систему рециркуляции ОГ в зависимости от нагрузки, скорости и температуры. Чтобы поддерживать надлежащую температуру головки блока цилиндров.
Управление и обмен данными с компьютером происходит по двум проводам. Всего же к соленоиду идут 5 проводов. Еще 2 – это напряжение с аккумулятора и земля. А также одна опорная клемма на 5 вольт, обычно располагается в центре.
Если компьютер двигателя, видит высокий уровень сигнала, когда он пытается открыть или закрыть клапан EGR, то это воспринимается как ошибка. После чего в память записывается код P0406 высокий уровень сигнала датчика «А» рециркуляции выхлопных газов.
Неэтилированное топливо склонно к образованию NOx (оксида азота) при экстремальных температурах в цилиндрах двигателя. Система рециркуляции отработавших газов направляет регулируемое количество выхлопных газов обратно во впускной коллектор.
Делается это для того, чтобы достаточно разбавить поступающую топливную смесь. Это необходимо чтобы снизить температуру головки блока цилиндров ниже той, при которой образуется NOx.
Корректная работа системы рециркуляции отработавших газов необходима не только, чтобы предотвратить выбросы NOx. Также она обеспечивает двигателю большую мощность без детонации и более бедную топливную смесь для лучшей экономии топлива.
Принцип работы ЭСУД
Во время каждого запуска двигателя электронный блок-контроллер получает параметры работы узлов и механизмов, которые поступают с датчиков. Программа ЭБУ анализирует данные, определяя возможные неисправности элементов, диагностирует их, и посылает команды в исполнительные устройства, переводя, в случае поломки систему в аварийный режим. Сигнал неисправности появляется на панели приборов в виде индикации «чека», код диагностической ошибки записывается в ОЗУ. Сигнализатор ЭБУ после запуска двигателя в нормальном режиме гореть не должен – в противном случае его индикация указывает на то, что система обнаружила неисправность и двигатель работает в аварийном режиме. При обнаружении критической неисправности бортовой системой диагностики, происходит глушение двигателя, либо отказ запуска зажигания. Движение с включенной индикацией сигнализатора ЭБУ возможно, однако некоторые узлы будут испытывать дополнительную нагрузку (в соответствии с кодом ошибки), а показатели мощности, расхода топлива, работы ГРМ отличатся от нормативных.
Сбросить коды ошибок на Лачетти при запуске можно, повторно запустив двигатель и перезагрузив систему. Для этого необходимо выполнить следующие действия:
Если сигнализатор ЭБУ по-прежнему горит, то данную операцию проводят два-три раза: в случае повторной индикации режима аварийной работы двигателя необходимо обращаться на СТО для компьютерной диагностики и устранения неисправности узла, механизма, датчика или его регулировки.
Коды ошибок шевроле лачетти
ДИАГНОСТИКА КОДОВ НЕИСПРАВНОСТЕЙ (1,4 л / 1,6 л DOHC)
Очистка диагностических кодов
Примечание: Чтобы избежать повреждения контроллера электронной системы управления двигателем (ЭСУД), при подключении и отключении контроллера ЭСУД (например, провода аккумуляторной батареи, соединительного разъема контроллера ЭСУД, предохранителя контроллера ЭСУД, перемычек и т.д.) ключ должен находится в положении ВЫКЛ. Когда контроллер ЭСУД устанавливает диагностический код неисправности, контрольная лампа индикации неисправности включается только для типов А, В и Е, но диагностические коды неисправности сохраняются в памяти контроллера ЭСУД для всех типов кодов. Если проблема неустойчивая, контрольная лампа индикации неисправности погаснет через 10 секунд после исчезновения неисправности. Диагностический код неисправности сохраняется в памяти контроллера ЭСУД до его очистки сканирующим прибором. Отключение питания на 10 секунд очищает некоторые сохраненные диагностические коды неисправности.
Диагностические коды неисправности должны быть очищены после завершения ремонта. Некоторые диагностические таблицы предусматривают очистку кодов перед использованием таблиц. Это позволяет контроллеру ЭСУД устанавливать диагностические коды неисправности, отрабатывая таблицу, что помогает быстрее обнаружить причину проблемы.

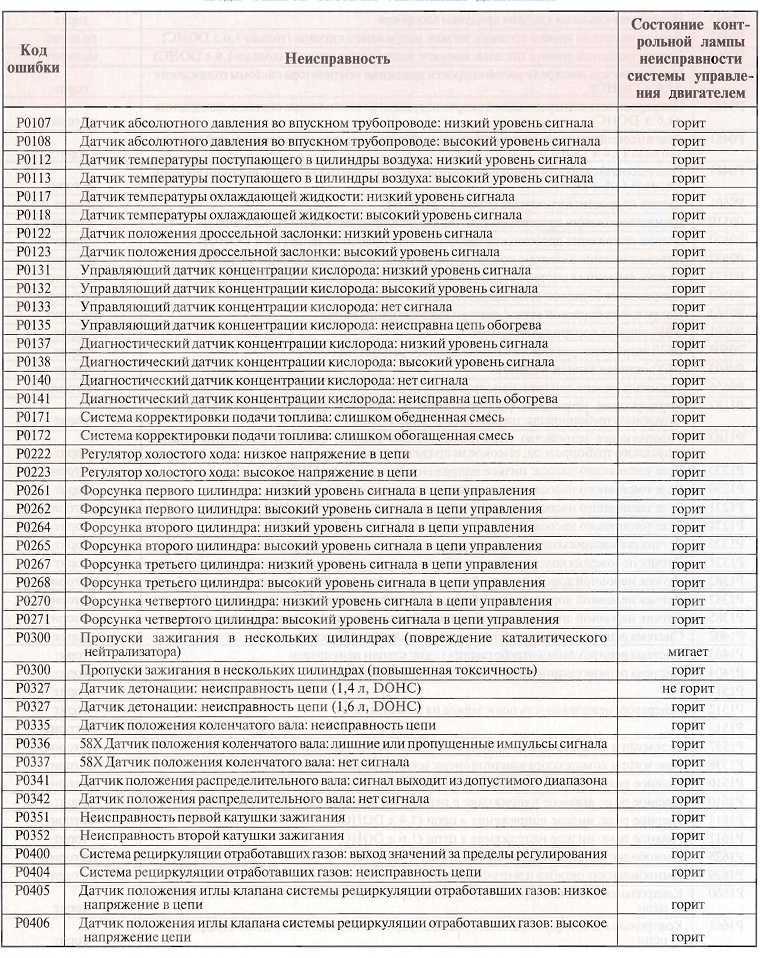

Диагностические коды неисправностей (1,4 л / 1,6 л DOHC)
НАЗНАЧЕНИЕ
Тип ошибки
Контрольная лампа индикации неисправности горит
Примеры распространённых кодов ошибок и их устранение
Код ошибки 0300 – появляется при работающем двигателе на основании данных датчика положения коленчатого вала, который определяет моменты пропуска зажигания – временные периоды воспламенения топливной смеси в каждом цилиндре. Блок-контроллер ЭБУ анализирует частоту вращения коленчатого вала, его скорость относительно частоты воспламенения топливной смеси. Причина неисправности может быть нарушение работы в системе ГРМ, которая вызывает перегрев и поломку катализатора в системе зажигания. Если ошибка сбрасывается после перезагрузки ЭБУ, то возможно нарушена работа импульсного датчика. В этом случае производится замена или регулировка датчика.
Код ошибки 0172 – лямбда-датчик показывает отклонение от нормы обогащённой топливной смеси в большую сторону – смесь слишком богатая. Сбои могут быть в системе топливопровода, бензонасосе, нарушении работы клапанной системы, регулятора давления топливоподачи. В случае не критического расхождения пределов нормы, сигнализатор ЭБУ гаснет после перезагрузки системы, ошибка архивируется в ППЗУ, двигатель работает. При дальнейшей эксплуатации без устранения возможных поломок узлов топливной системы происходит повышенный расход топлива. Такие же симптомы будут при выдаче ошибки кода p0171, но со знаком в обратную сторону – топливная смесь слишком обеднённая.
Код ошибки 0138 – кислородный датчик показывает и даёт сигнал в ЭБУ на перегрев и высокое напряжение в цепи. Это значит: возможные нарушения в системе подачи топлива, либо нарушен контроль над каталитическим нейтрализатором. Код p0137 будет означать пониженное давление с теми же нарушениями. Такие коды не инициируются в определении конкретного узла и служат дополнительной информацией для диагностики. Обычно они выдаются в ЭБУ одновременно с другими кодами ошибок, которые указывают на конкретную причину сбоев.
https://youtube.com/watch?v=T2ZQ53ALw6A
Код ошибки 0700 – при этой ошибке горит «чек» индикации на приборной панели автомобиля. Срабатывает сигнал блок-контроллера КПП, что означает проблемы в трансмиссии. После сброса кода необходимо диагностировать коробку передач автомобиля или проверить цепь на предмет повреждения жгутов проводки, слабых контактов, окисления клемм, нарушения соединительных разъёмов.
Код ошибки 0420 – указывает на некорректную работу нейтрализатора в системе выброса отработанных газов. Обычно появляется одновременно с другим кодом, который определяет место сбоя в системе. Причин поломок может быть несколько: сбои в ГРМ, нарушения клапанных зазоров, поломки датчиков положения коленвала и распредвала, дроссельной заслонки, некачественное топливо и другие.
Код ошибки 0133 – датчик кислорода даёт сигнал в ЭБУ на обеднённую смесь, либо замедленный отклик снятия данных в цепи. Если сам датчик исправен, а перезагрузка ЭБУ не помогла, то причину нужно искать в топливной системе (форсунки, бензонасос, топливопроводы), либо во впускном коллекторе. Перед диагностикой следует также проверить электрические контакты, разъёмы и возможные нарушения проводки (обрывы, износ изоляции).
Любую компьютерную диагностику автомобиля необходимо начинать с проверки электроцепи всех элементов системы, датчиков и блоков-контроллеров: механические поломки узлов и агрегатов всегда в этом случае идут после электрики. Полный список диагностических кодов Шевроле Лачетти указан в сервисной книжке автомобиля.
Что обозначает ошибка Р0300
Р0300 — пропуски зажигания в одном или нескольких цилиндрах. Именно фраза «пропуски зажигания» является совершенно не верной и порой ведет в совершенно неверном направлении при попытке найти причину данной проблемы. Ведь для многих «пропуски зажигания» являются прямой наводкой искать проблему в зажигании.
На самом же деле ошибка Р0300 означает то, что в каком-то цилиндре не произошел рабочий ход поршня. Другими словами — какой-то из цилиндров не сделал полезную работу и не дал своего толчка для вращения коленвала.
А ведь это может произойти не только из-за проблем в системе зажигания, но и по вине топливной системы, по вине электрооборудования, по вине железа двигателя, по вине нарушения синхронизации процессов и т. д.
Поэтому более грамотно было бы так описывать эту ошибку — пропуски воспламенения в одном или нескольких цилиндрах. Потому что в цилиндре не воспламенилась смесь по какой-то причине и далеко не всегда этой причиной является пропуск зажигания!
Чтобы произошло воспламенение в камере сгорания, все системы и узлы должны обязательно выполнить свои функции:
- система впуска и система питания должны обеспечить необходимую топливо-воздушную смесь
- система зажигания должна обеспечить надёжный разряд между электродами свечи
- ГРМ и цилиндро-поршневая группа должны обеспечить необходимую степень сжатия
- система выпуска должна обеспечить полноценный отвод отработанных газов от предыдущего цикла
- система электрооборудования должна обеспечить передачу питания и управляющих импульсов с наименьшими потерями
- и всё это должно быть строго синхронизировано по времени
Как видим, поле для деятельности в поисках причины ошибки Р0300, весьма не маленькое. Поэтому причину необходимо именно искать! Искать и ещё раз искать! Просто так Вам никто и никогда не назовет точного виновника данной проблемы.
Именно творчески! Ведь любая диагностика — это умение фантазировать и продумывать свои мысли на три-четыре шага вперед. Это поможет сохранить зря потраченные деньги и безвозвратно утраченные нервные клетки. Потому что большинство сразу бросаются в крайности и начинают менять всё подряд — свечи, вв провода, катушки и т.д. И очень часто это не дает желаемого результата.
На более современных и дорогих автомобилях жизнь диагносту существенно упрощается, ведь там при проблемах в каких-то конкретных цилиндрах выносятся ошибки Р0301, Р0302, Р0303, Р0304. Последняя цифра в коде ошибки обозначает ни что иное, как номер цилиндра, в котором произошел пропуск воспламенения. Согласитесь, что так в разы сужается круг поиска виновника проблемы.
Нам же чаще всего приходиться наблюдать сухую и малоинформативную ошибку Р0300, которая кроме информации о пропусках воспламенения где-то и когда-то, никакой пользы в себе не несёт.
Лидерами по появлению ошибки Р0300 являются автомобили ВАЗ и Шевроле. Что сделаешь, приходиться принимать это как должное и периодически с этим бороться.
