Как подключить vag kkl к ноутбуку windows 10

Диагностический адаптер elm327

Для меня некоторое время было вопросом, как получить данные из CAN шины и передать на телефон. Можно было бы разработать собственный шлюз с Wi-Fi или Bluetooth, как это делают производители сигнализаций, например Starline. Но изучив документацию на популярный автомобильный сканер ELM327 понял, что его можно настроить с помощью AT команд на доступ к CAN шине.

Копия диагностического сканера ELM327

Для работы с протоколом UDS через ELM327 нужно указать адреса назначения, источника и разрешить длинные 8 байтные сообщения, по умолчанию пропускается максимум 7 байт.

Последовательность ELM327 AT команд для работы с UDS по CAN шине:

Для работы с протоколом KWP2000 через ELM327 нужно только указать адреса назначения и источника.

Последовательность ELM327 AT команд для работы с VW TP 2.0 по CAN шине:

Vw transport protocol 2.0

Volkswagen Transport Protocol 2.0 используется в качестве транспортного уровня, а данные передаются в формате KWP2000. Keyword Protocol 2000 – это протокол для бортовой диагностики автомобиля стандартизированный как ISO 14230. Прикладной уровень описан в стандарте ISO 14230-3. Более подробно в википедии.

Т.к. KWP2000 использует сообщения переменной длины, а CAN шина позволяет передавать сообщения не больше 8 байт, то VW TP 2.0разбивает длинное сообщение KWP2000 на части при отправке по CAN шине и собирает заново при получении.

Диагностические данные от двигателя по протоколу KWP2000 (Skoda Octavia A5)

Диагностика автомобиля с Vag k +Can commander 1.4

Сколько в среднем стоит компьютерная диагностика в вашем городе? В Новосибирске ценник от 800 до 1500 руб. Объективные причины по которым стоит купить кабель для диагностики:

Считывать и удалять ошибки вы сможете сами.
Если вы не ленитесь то устранить неисправность сможете сами.
Вы всегда сможете проверить работоспособность датчиков.
С помощью кабеля стоимостью на aliexpress от 1000 руб. Я купил в Новосибирске за 1500 руб. Сделав диагностику 10 раз вы сэкономите 9000.
Вас постоянно будут просить помочь) я даже не знаю считать ли это за плюс или нет.

Vag k это отличный прибор позволяющий сделать диагностику автомобиля своими руками, а так же сэкономит ваши деньги.

Обзор кабеля для самодиагностики Vag commander.

VAG K+CAN Commander 1.4 как и ELM являются простейшими адаптерами с микроконтроллером на борту. Основное отличие от ELM в данном адаптере в том, что работа осуществляется с K, L — линиями напрямую, помимо микроконтроллера, аналогично простому K-Line адаптеру. Из этого всего следует что адаптер на железном уровне поддерживает не только стандартные протоколы ISO-9141 и ISO-14230 как ELM, но и множество других протоколов, работающих на KL-линиях.

При покупке кабеля Vag commander обратить особое внимание. Если перед вами синий кабель, будьте внимательны, в синих кабелях Китайцы установили чип PIC18 F248

В котором в 2 раза меньше оперативной памяти чем в PIC18 F258, именно за счет этого кабель глючит или порой вообще не работает, проверить это можно разобрав кабель и проверив номер на чипе как на фото ниже если будите совершать покупку через интернет то покупайте черны кабель

Если перед вами синий кабель, будьте внимательны, в синих кабелях Китайцы установили чип PIC18 F248. В котором в 2 раза меньше оперативной памяти чем в PIC18 F258, именно за счет этого кабель глючит или порой вообще не работает, проверить это можно разобрав кабель и проверив номер на чипе как на фото ниже если будите совершать покупку через интернет то покупайте черны кабель.

Если перед вами черный кабель с ним неприятностей не возникнет. Если он конечно такой же как на фото слева. Справа самый стабильный чип PIC18 F258, купив сразу разобрал и проверил.

Синхронизация obd2 с телефоном.

Шаг 1. Подключаться к адаптеру необходимо будет через приложение. В каждом приложении для Android-устройств это делается по-разному. Но обычно окно с выбором варианта подключения заметно сразу. Статус подключения вы сможете увидеть, оценив наличие показателей и сведений об автомобиле в самом приложении.

Шаг 2. Синхронизация будет завершена только в том случае, когда приложение даст соответствующий сигнал об этом: он может быть показан пользователю в виде внутреннего уведомления или выплывающей строки. Вы должны увидеть появление данных об автомобиле, а также о его технических системах.

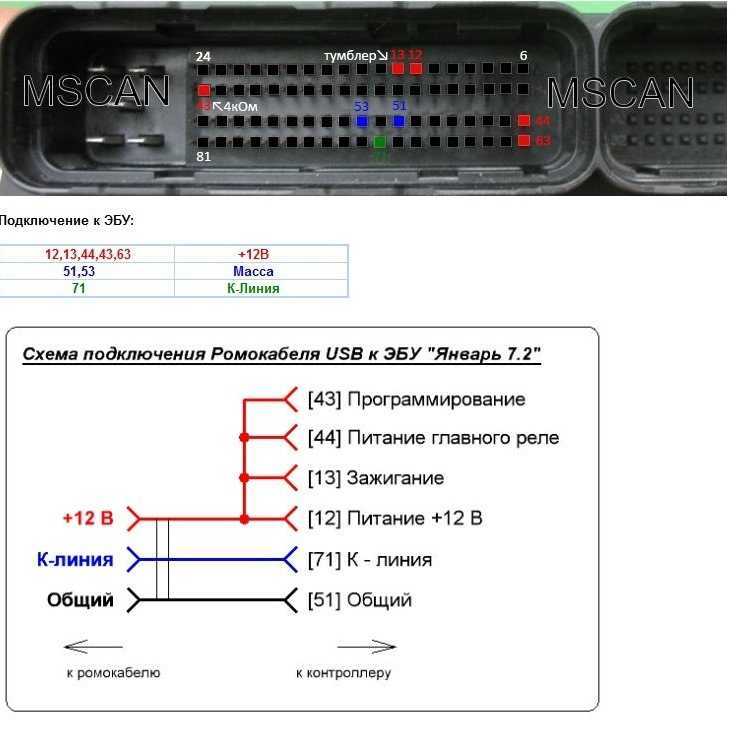

Что же такое К линия и что это за метод диагностики по К линии?

K-line — диагностическая шина, с помощью которой происходит обмен данными между блоками управления и диагностическим оборудованием.
Все про Kline тут http://apriori-expert.com/node/106

При более старых системах почти все блоки управления подключены к К-линии. Если в автомобиле не реализована диагностика по CAN шине, то обращение к блокам происходит по К-линии. В современных концепциях автомобилестроения К-линия отсутствует. Ей на смену приходит CAN шина.

Сan шина применяется в современных автомобилях. соединяет между собой все датчики, блоки и контроллеры, которые находятся в автомобиле.
Тут для диагностики и адаптеры нужны другие, ККL уже не поможет. Об этом мы будем говорить отдельно.

KKL VAG COM 409.1 способен:

Проводить углубленную диагностику систем двигателя.
Определять и считывать коды неисправностей.
Использовать весь объем обслуживающих функций (просушка свечей зажигания, прогрев двигателя).

Также можно проводить контроль и мониторинг систем во время движения:
Текущее напряжение в бортовой сети авто.
Обороты двигателя и его температура.
Контроль расхода топлива.
Скоростные показатели.
Текущее состояние различных датчиков и причины их неисправности.
Время движения.
Километраж, пройденный транспортным средством.

Но Данный адаптер сможет прочитать только ЭБУ двигателя, за исключением, автомобилей, которые полностью читаются по К линии.

С помощью данного адаптера можно конечно прочитать и абс и подушки безопасности, связаться с другими блоками управления, но далеко не всегда. Да и далеко не на всех моделях и марках. О модернизации кабеля и о внесении изменений в его конструкцию можно посмотреть

тут: https://www.youtube.com/watch?v=qsP7R_x1Adg

и тут:https://www.youtube.com/watch?v=PAVstZ84_6Y

(Видео. Лучший обзор) KKL VAG COM 409.1 Диагностический адаптер. Для чего он нужен и как работает.

Как альтернативу адаптеру можно рассматривать более дорогой, но уже универсальный адаптер
VAG K+CAN Commander 1.4. Он же в отличии от VAG 409 работает как по can шине, так и по Kline.

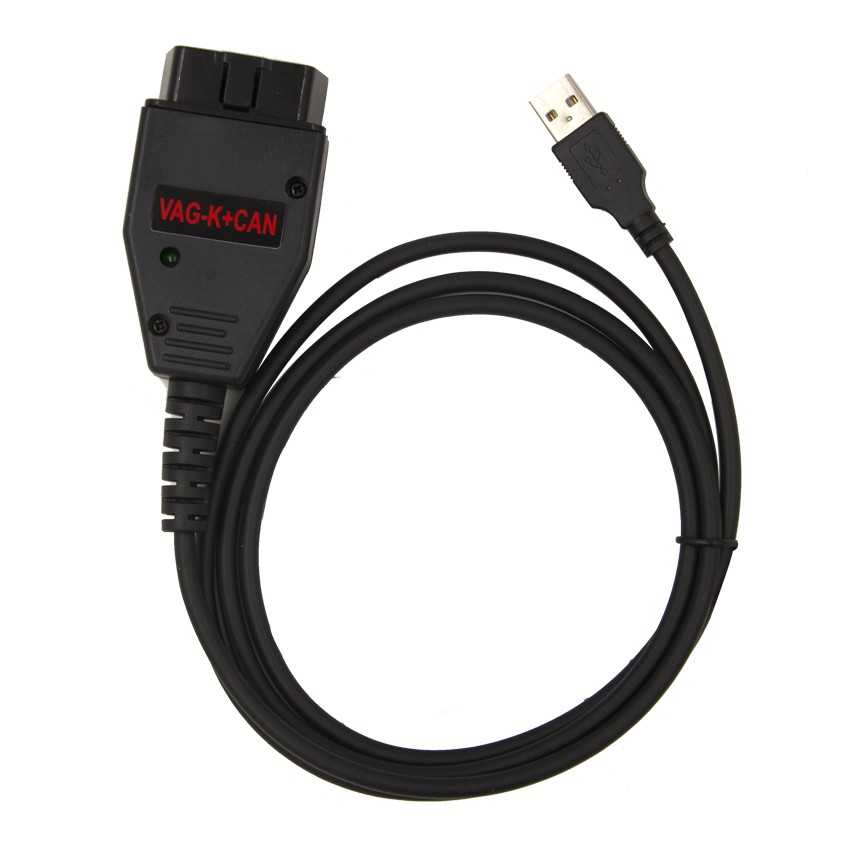

VAG K+CAN Commander 1.4

VAG-COM c чипом FTDI https://bit.ly/2ueRAxj
VAG-COM с чипом CH 340Т https://bit.ly/2Gn8LkX
VAG K+CAN Commander 1.4 https://bit.ly/2pCTfa3
Драйвер для чипа CH340T http://www.wch.cn/download/CH341SER_EXE.html
Драйвер на кабель https://yadi.sk/d/z-lmBLluhtYzc
Ссылка на программу Вася диагност http://kipdoc.ru/volkswagen/volkswagen-diag/294-skachat-programmu-vasya-diagnost-110-diagnostika-vag.html
Еще ссылка на программу

Мобильное приложение vag virtual cockpit

Для разработки мобильного приложения подключаемого к автомобилю требовалось:

Мобильное приложение VAG Virtual Cockpit для iOS

В итоге получилось приложение, которое сочетает в себе функции отображения точных данных панели приборов и диагностика основных параметров двигателя и трансмиссии.

Пару слов про точность данных. Штатная панель приборов не точно показывает скорость – завышает показания на 5-10 км/ч, стрелка охлаждающей жидкости всегда на 90 °C, хотя реальная температура может быть 80 – 110 °C, стрелка уровня топлива до середины идет медленно, хотя топлива уже меньше половины и при нуле на самом деле топливо еще есть в баке. Производитель это делает для удобства и безопасности водителя.

На данный момент приложение показывает следующие параметры:

Я стремлюсь чтобы приложение поддерживало как можно больше моделей автомобилей. Пока что поддерживаются производители: Volkswagen, Skoda, Seat, Audi. На разных комплектациях могут отображаться не все параметры, но это поправимо.

Сейчас я провожу тестирование версии 3.0. Приложение доступно только на iOS, после релиза 3.0 перейду к разработке версии для Android.

Carista OBD2

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

Сразу же после подключения Carista автоматически запускает поиск ошибок.
После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.

Программы для vag k + can commander 1.4

Я пользуюсь следующими программами для диагностики авто:

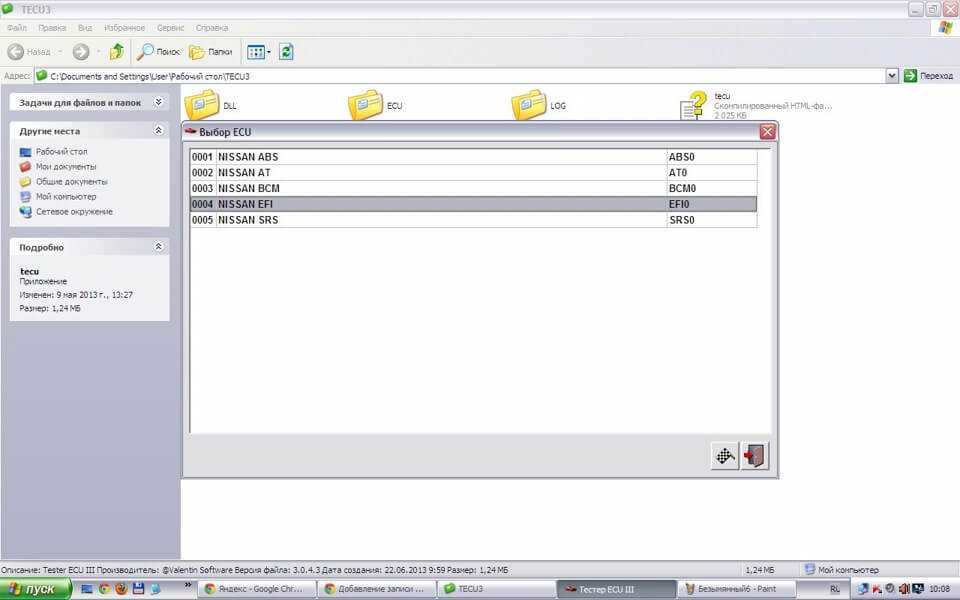

TECU-3 подходит для Nissan, Toyota, Daihatsu
CASCADE 0.9.4 универсален и подходит для многих марок
Toyota TIS тут все ясно из названия, что подходит для диагностики toyota
VCDS для автомобилей VAG концерна Wolksvagen, Audi, Skoda, Seat
И конечно же сам VAG K+CAN Commander 1.4 для автомобилей VAG концерна Wolksvagen, Audi, Skoda, Seat

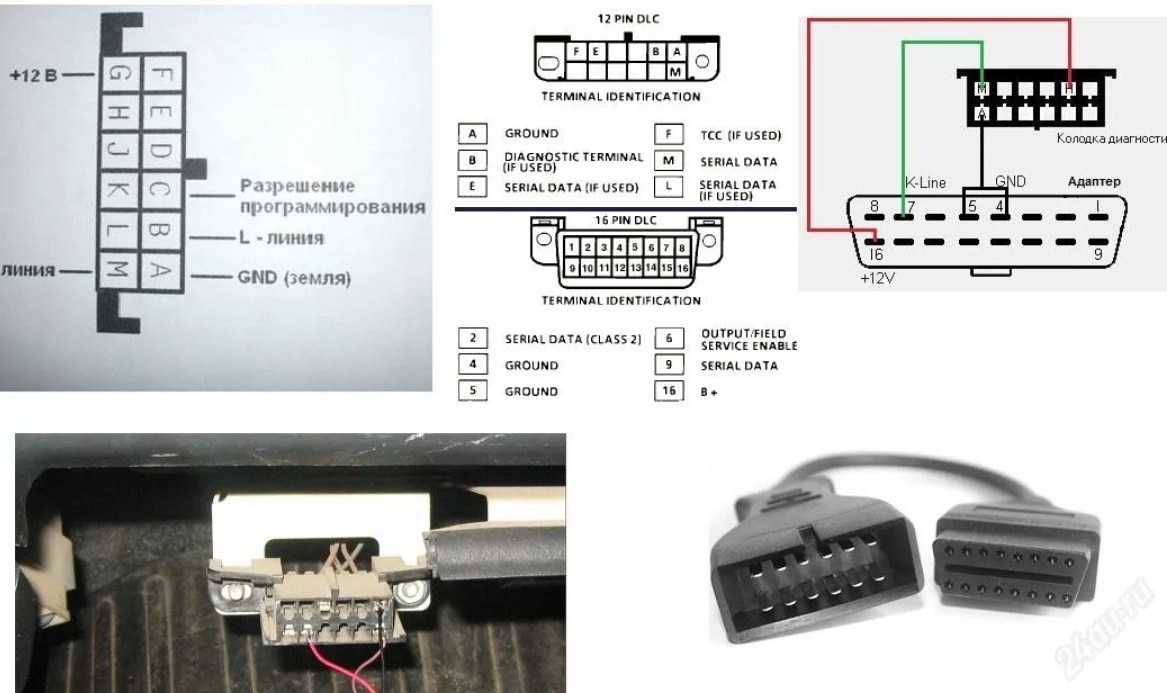

Если шнурок не подходит к вашему OBD диагностическому разъему, то разъем кабеля всегда можно попробовать распинать, я пользуюсь проводами папа-мама да бы не паять шнурок, распиновка OBD разъема.

Скачать исправно рабочие версии программ для диагностики авто на vag k +can commander

Если вы скачаете программу CASCADE 0.9.4 вам будет полезен русификатор, который вы можете скачать или прочитать в статье перевод CASCADE 0.9.4

Установка драйверов и программ для vag k +can commander

С кабелем всегда идет установочный диск с драйверами и установить их достаточно легко.

Перед тем как устанавливать драйвера, убедитесь что у вас отключен антивирус! На windows 8 потребуется отключение подписи драйверов. После завершения установки драйверов, скачайте TECU-3, если вы владелец Nissan или Toyota, в настройках нужно будет указать COM PORT, узнать на какой COM PORT сохранился драйвер можно в диспетчере устройств.

Установка драйверов и программ для vag k+can commander.

Выбираем в окошке адаптер vag k + can commander на картинке изображен Rx Tx адаптер он нам не нужен.

После чего во вкладке автомобиль выбираем марку и нажимаем на документ с вопросом, сведения об ECU, выделенный красным.

Линии диагностики, во вкладке автомобиль, можно выбрать самому а можно поставить автоматический поиск, диагностика двигателя это пункт EFI Бензин.

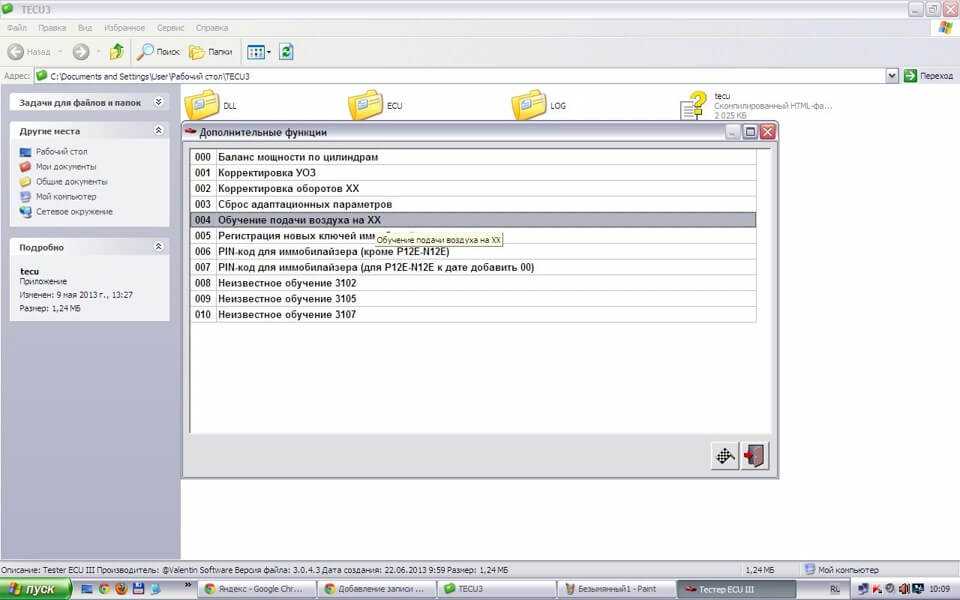

В программе есть дополнительные функции обучения такие как обучение подачи воздуха на ХХ, можно поэкспериментировать.

Можно просмотреть параметры в реальном времени, стереть ошибки и записать графики которые очень полезны при диагностики кислородного датчика. Показания кислородного датчика должны быть в пределах 0.1 и 0.9, если ниже 0.1 или выше 0.9 то кислородный датчик на выброс. Удобно проверять показания MAF и ДМРВ «Датчик массового расхода воздуха».

Подключение адаптера obdii

В Европе этот разъем появился только в начале двухтысячных годов. Сегодня вы уже не встретите автомобиля без «On-board Diagnostic 2»-системы, разве только на японских автомобилях 90-х годов выпуска. Для СНГ-автосегмента этот разъем стал обязательным в 2008 году.

OBD2 – простой и за счет этого довольно мощный инструмент исправления настроек и сброса ошибок, а также диагностики неисправности в автомобиле. Что самое интересное – он позволяет провести диагностику или сброс ошибок самостоятельно, не прибегая к помощи мастеров сервисов.

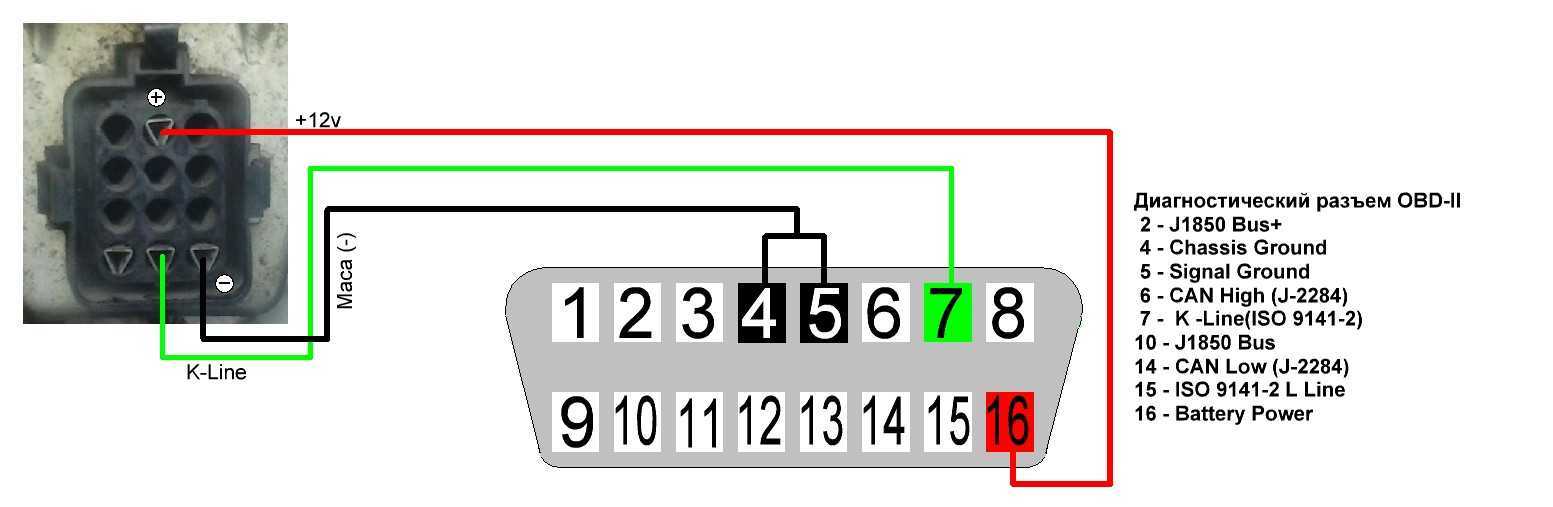

Как подключить (схема):

Шаг 1. Для того, чтобы начать подключение адаптера, убедитесь в том, что у вас именно тот сканер, про который мы говорим. Его полное название OBD2 ELM327, а самый распространенный тип подключения к нашему переносному электронному устройству на базе Android (смартфону или планшету) – Bluetooth.

Шаг 2. Далее находим в автомобиле разъем OBD2. Если вам не удается его найти, то откройте техническую инструкцию по эксплуатации автомобиля или просто «загуглите» местонахождение разъема в вашей модели автомобиля.

Шаг 3. Вставьте адаптер в разъем. Его форма имеет фигуру закругленной трапеции. Если у адаптера есть кнопка включения – смело нажимайте ее. Далее необходимо включить зажигание или осуществить пуск двигателя автомобиля.

Установка Bluetooth-соединения мультимедийного устройства и адаптера.

Важно! В зависимости от используемой версии Android и модели планшета или смартфона порядок действий будет отличаться, однако совсем незначительно – общий план действий одинаков для любого из устройств. Шаг 4

Откройте настройки телефона и найдите раздел Bluetooth. В некоторых моделях мультимедийных устройств поиск новых подключений начнется автоматически, а где-то необходимо будет начать его вручную, нажав на «Поиск» или «Поиск новых устройств»

Шаг 4. Откройте настройки телефона и найдите раздел Bluetooth. В некоторых моделях мультимедийных устройств поиск новых подключений начнется автоматически, а где-то необходимо будет начать его вручную, нажав на «Поиск» или «Поиск новых устройств».

Шаг 5. В списке, который будет показан вам по результатам поиска, найдите Ваш адаптер OBD2. Название может быть моделью адаптера, а может носить «имя» фирмы-производителя. В любом случае, не спутаете. Главное не перепутать его с мультимедийной системой автомобиля и не выбрать MY CAR или название модели авто.

Шаг 6. Нажмите на адаптер. Если потребуется, то отыщите его в документации к адаптеру. Обычно это 4 повторяющиеся цифры: «0000» или «1111».

Установка драйвера для VAG-COM 409.1 (K-Line) адаптера

1. Для установки драйвера Вам необходимо подключить VAG-COM 409.1 (K-Line) адаптер в USB вход на компьютере. После чего на экране появится окно «Мастер установки нового оборудования». Если такое окно не появилось, возможно запущен автоматический поиск и установка драйверов с сервера Microsoft.

2. Если окно появилось, то в зависимости от разрядности операционной системы Вам необходимо скачать драйвер.

Разрядность системы можно посмотреть щелкнув правой кнопкой мыши на значок «Мой компьютер» и выбрать вкладку «Свойства». В открывшемся окне указан тип операционной системы.

После загрузки архива на Ваш ПК произведите его распаковку (извлечение файлов из архива). Для Вашего удобства архив можно сохранить на рабочий стол компьютера.

3.Затем в окне «Мастер установки нового оборудования» нажимем «Далее»

4.В следующем окне выбираем пункт «Установка оборудования, выбранного из списка вручную». Жмем «Далее».

5. Далее выбираем тип устанавливаемого устройства и жмем «Далее». Как нам подсказывает сама программа, если нужный тип отсутствует, то выбирайте «Показать все устройства».

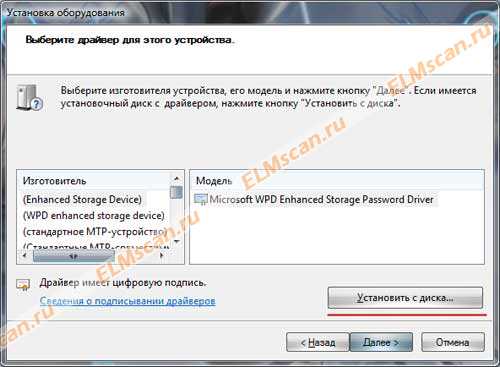

6. Далее выбираем драйвер для оборудования. Чтобы указать путь к драйверу, жмем на кнопку «Установить с диска».

8. После успешной установки в Диспетчере устройств во вкладке Порты (COM и LPT) должно появится устройство USB Serial CH340 (COM1)

В скобках указан номер порта на котором установлен VAG-COM 409.1 (K-Line) адаптер,который нужно будет указывать в настройках программ диагностики автомобилей.

Надеемся, Вам удалось подключить VAG-COM 409.1 (K-Line) адаптер к компьютеру и произвести диагностику автомобиля. Если все-таки у Вас остались какие-то вопросы, можете обратиться в нашу службу тех.поддержки. Мы с удовольствием Вам поможем!

ИП Лифанов Андрей Анатольевич / ОГРНИП 314522932200025

2013–2020, ELMSCAN.RU — оборудование для автодиагностики.

Указанная стоимость товаров и условия их приобретения действительны по состоянию на текущую дату.

Подключение VAG-COM кабеля

Для работы нам потребуется переносной компьютер с установленной операционной системой Windows. Также необходимо заранее приобрести VAG-COM кабель и скачать программу диагностики.

Перед началом работ необходимо полностью выключить компьютер, подключать его будем в выключенном состоянии, чтобы на всех портах отсуствовали сигналы и напряжение питания;
Автомобиль также должен быть заглушен;
Магнитолу в автомобиле также необходимо отключить, чтобы на дисплее не было никакой информации;
Если автомобиль с автоматической коробкой передач, то устанавливаем ее в режим парковки (Parking);
Достаем VAG-COM кабель и подключаем его разъем к компьютеру;
После этого подключаем второй разъем кабеля к диагностическому разъему вашего автомобиля;
Теперь можно включать компьютер, дожидаемся загрузки операционной системы, но программу пока не запускаем;
Включаем зажигание в автомобиле, но не заводим двигатель;
Теперь на компьютере можем запускать программу для диагностики автомобиля.

Теперь можно выбирать в программе необходимые пункты меню, производить диагностику автомобиля посредством считывания необходимых параметров и при необходимости производить изменения данных параметров.

Если мы производим активацию каких нибудь функций в автомобиле, то после внесения изменений нужно повернуть ключ зажигания в режим выключения, подождать 15-20 секунд, после чего опять включить зажигание (не заводить машину. ) и произвести повторное чтение параметров программой для проверки.

Работать в программе можно только при наличии сигнала от автомобиля, поэтому в режиме чтения\записи данных между автомобилем и программой должно подаваться питание на диагностический разъем, для этого должно быть включено зажигание автомобиля.

Если вы будете строго придерживаться такой последовательности в работе с программным обеспечением, то сможете гарантированно получить результат и позволите своему VAG-COM кабелю прослужить долгое время. Также это полностью исключит выход из строя электронных блоков вашего автомобиля.

Теперь, когда мы успешно подключили электронику автомобиля к компьютеру, мы знаем:

и многие другие функции автомобилей Volkswagen, Audi, Skoda и Seat. Подробнее обо всех функциях программирования автомобилей можно найти в специальном разделе диагностики VAG на нашем сайте.

После завершения диагностических работ необходимо отключить VAG-COM кабель в обратном порядке:

Сначала закрываем диагностическую программу на своем компьютере;
После этого переводим компьютер в режим Shut down и дожидаемся полного выключения компьютера;
Переводим замок зажигания в выключенный режим;
Вытягиваем кабель из диагностического разъема автомобиля семейства VAG;
И только в самом завершении вытягиваем кабель из разъема компьютера.

Такие простые действия предостерегут ваше оборудование от выхода из строя и дадут вам возможность стабильного и надежного соединения компьютера с электронными блоками вашего авто.

Источник

Подключение и установка драйверов VAG-COM 409.1 KKL кабеля диагностики автомобиля в Windows.

Это руководство поможет вам подключить и настроить KKL USB кабель VAG-COM 409,1 на вашей операционной системе Windows. В результате данной настройки он будет успешно работать с программным обеспечением OBD-II (Росс-Tech VCDS).

ШАГ 1. Загрузите VAG-COM драйверов

Для операционных систем Windows Vista, 7, 8:

Распакуйте файл. Дважды щелкните на Install.exe, чтобы установить драйверы. После завершения — подключите кабель к любому порту USB на компьютере и ждите, когда она будет автоматически установлен.

Для операционных систем Windows XP:

Распакуйте файл. Дважды щелкните на Install.exe, чтобы установить драйверы.
Подключите кабель к соответствующему порту USB.
«Мастер установки нового оборудования» начнет поиск драйвера и спросит вас: «Может ли Windows подключиться к Windows Update для поиска программного обеспечения?». Выберите «Да».
Выберите: «Установить программное обеспечение автоматически».
После завершения установки, нажмите «Finish».
«Мастер установки нового оборудования» начнется снова, потому что есть два драйвера для этого кабеля.
Повторите эти же шаги, которые описаны выше, чтобы установить второй драйвер.

Что делать, если драйверы не удалось установить на Windows XP, Vista, 7, 8?

Распакуйте файлы в любую папку. Затем, когда ваш кабель подключен к компьютеру — перейдите в «Диспетчер устройств».

Windows Vista / 7 / 8: «Пуск» -> «Панель управления» -> «Система» -> «Диспетчер устройств»

Windows XP: «Пуск» -> «Панель управления» -> «Система» -> «Оборудование» -> вкладка «Диспетчер устройств»

Вы увидите устройство похожее на «USB Serial Port», «Другие устройства» или «Порты (COM и LPT)».

Щелкните на этом устройстве правой кнопкой мыши и выберите «Update Driver Software». Как здесь:

Затем выберите место, куда вы распаковывали вторую версию драйверов.

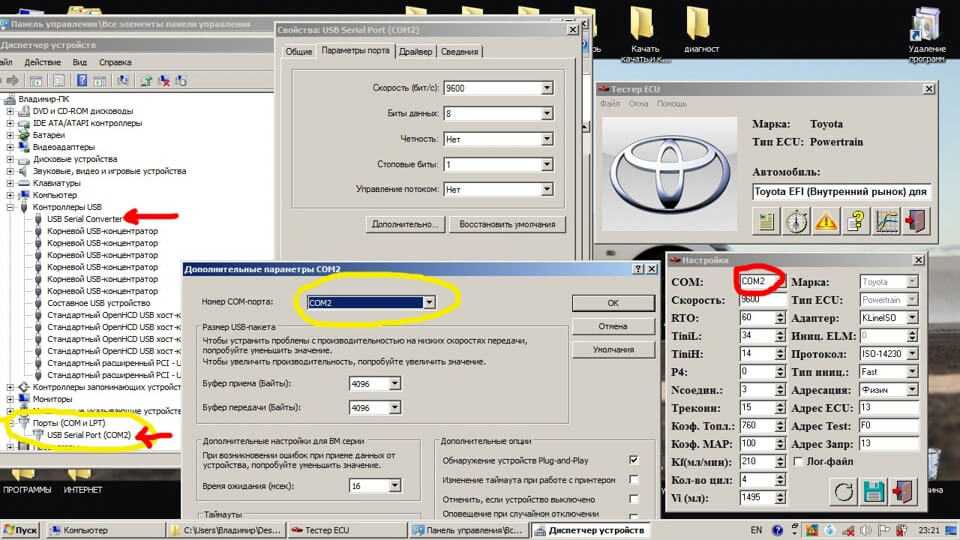

ШАГ 2. Узнайте, какой номер порта Ваш VAG-COM кабеля используется.

Перейдите в панель управления.

Windows Vista / 7 / 8: «Пуск» -> «Панель управления» -> «Система» -> «Диспетчер устройств»

Windows XP: «Пуск» -> «Панель управления» -> «Система» -> «Оборудование» -> вкладка «Диспетчер устройств»

Разверните вкладку «Другие устройства» или «Порты (COM и LPT)», которая содержит устройство «USB Serial Port».

Рядом с «USB Serial Port» вы увидите номер.

Если номер COM порта между 1-4, то все в порядке и программное обеспечение OBD успешно обнаружило кабель. Теперь вы можете сканировать ваш автомобиль!

Если номер COM порта выше 4, то необходимо будет изменить его и задать в промежутке от 1 до 4. Давайте сделаем это:

Щелкните правой кнопкой мыши на «USB Serial Port» и нажмите на «Свойства» — показано ниже рис:

Нажмите: Параметры порта (Port settings)

Нажмите: Дополнительно (Advanced)

Для опции «Номер порта COM» — вы должны выбрать любое число от 1 до 4.

Всё! Программное обеспечение для OBD успешно обнаружило VAG-COM кабель, и вы можете начать сканирование!

Тестирование COM-порта с программным обеспечением VAG-COM

Для проверки COM-порта с VAG-COM программным обеспечением, вы должны будете следовать указаниям, приведенным ниже:

Подключите кабель к порту вашего компьютера и к своей машине.

Запустите программу VAG-COM.

Нажмите кнопку «Параметры» / «Options».

Вы должны увидеть «Выбор COM порта» / «Select COM Port». Выберите COM порт, который был назначен вашему устройству (шаг 2).

Нажмите на кнопке «Проверка» / «Test».

Если все хорошо, должно показать: «Состояние интерфейса: Найдено!» / «Interface Status: Found!».

Если тест не пройден, вы должны проверить следующее:

Другое программное обеспечение или устройства, использующие порты USB или COM порты могут мешать работе кабеля или конфликтовать с ним. Вы должны удалить подозрительное программное обеспечение и отключить такие устройства.
Следует отметить, что кабель VAG-COM не работает на транспортных средствах, работающих на CAN-BUS системах.
Кабель должен быть подключен в автомобиль с включенным зажиганием.
Попробуйте поменять COM порт в диспетчере устройств на другой (1-4), а так же смените его на аналогичный в самой программе.
Убедитесь, что драйвер установлен и настроен, как описано в приведенных выше инструкций.

Источник

Адаптер KKL VAG COM 409.1 на чипе FTDI. Драйвер, программа, подключение.

О машине: Audi TT (8N) Coupe 2002 года gsmsaransk

Адаптер KKL VAG COM 409.1 на чипе FTDI.

Как расшифровывается данная аббревиатура?

Диагностические адаптеры, выполненные на данном чипе считаются самыми стабильными. Что бы определить чип на котором собран адаптер необходимо его разобрать и прочитать маркировку микросхем.

Установка программы VAG Com версия 409.1

Инструкция по установке версии 301.2 Rus здесь.

Драйвера USB KKL FDTI Скачать

VAG COM Release 409.1s Скачать

VAG COM Release 409.1us Скачать

Release409.1us отличается от Release409.1s возможностью подключения напрямую от USB. Наш адаптер работает через преобразование USB COM нам все ровно какой программой пользоваться.

1. Подключаем адаптер к пк. Устанавливаем драйвера. В диспетчере устройств проверяем com port на который установлено устройство USB Serial Port.

3. Устанавливаем и запускаем программу VAG-COM Release 409-1

4. Выбираем пункт Options.

5. Выбираем наш com port

И внимание подключаем адаптер к машине, включаем зажигание. Нажимаем кнопку Test

6. Если видим сообщение.

Значит все ОК. Можно пользоваться программой. Обязательно нажимаем Save. Теперь все вкладки становятся активными.

Возможные ошибки:

Не подключен кабель к пк, не установлены драйвера, неправильно выбран com port.

Не подключен кабель к машине, не включено зажигание.

Цена вопроса: 600 Руб.
