Не работает обогрев заднего стекла шевроле лачетти

Проверяем кнопку и плату управления

Если на нагревательный элемент все равно не подается напряжение, проверяем кнопку, после проверки предохранителей и реле нагревателя. Чтобы добраться до кнопки, необходимо снять панель управления печкой. Сложного здесь ничего нет, разве что придется снять бардачок, а после того, как мы добрались до кнопки, пытаемся закоротить принудительно два провода, которые к ней подключены. Если обогреватель при этом заработал, виновата кнопка, что, впрочем, бывает крайне редко.

Гораздо чаще происходит обрыв в цепи по причине возникновения микротрещин в плате. Особенно, в местах контакта выводов кнопки. В этом случае придется пропаивать заново места, обозначенные на фото ниже, а если и это не помогло, пропаивать заново дорожки на плате. Сделать это тоже не слишком сложно. При этом желательно использовать не слишком мощный паяльник, чтобы не оплавить другие детали на плате.

Дополнительная информация

Разумеется, неисправности кондиционера Chevrolet Lacetti не сводятся лишь к описанным выше случаям. В практике сервисных центров есть немало ситуаций, когда салонный кондиционер не работал и по причине обрыва проводки. Бывают случаи, что оголенная часть провода просто коротит на массу в каком-то месте.

Но наиболее проблематичными является неисправности кондиционера Шевроле Лачетти, связанные с разгерметизацией циркуляционного контура. Бывают ситуации, когда само место разгерметизации выявляется на протяжении всего рабочего дня. Нужно просматривать буквально каждый сантиметр трубок и проверять каждое уплотнительное колечко.

Достаточно трудоемкой задачей является и случай с поломкой радиатора. Для извлечения теплообменника обычно нужно снимать бампер и чуть ли не весь кузовной обвес спереди.

Многие водители делают  ошибку, не используя потенциал кондиционера. Холодильному контуру обязательно и непременно нужно давать нагрузку, даже в зимний период. Работая 20-30 минут в неделю циркуляционный контур не будет застаиваться. Регулярное включение кондиционера продлевает жизнь системе климатконтроля.

Больше статей здесь: Совет.

• Предидущее: Замена салонного фильтра Шевроле Эпика
• Следующее: Замена датчика давления масла Шевроле Лачетти, не работает индикатор давления масла

Chevrolet Lacetti: Кнопка обогревателей заднего стекла и наружных зеркал

Chevrolet Lacetti / Руководство по техническому обслуживанию и эксплуатации автомобиля Chevrolet Lacetti / Приборы и органы управления / Кнопка обогревателей заднего стекла и наружных зеркал

КНОПКА ОБОГРЕВАТЕЛЕЙ ЗАДНЕГО СТЕКЛА И НАРУЖНЫХ ЗЕРКАЛ

ВНИМАНИЕ

Не включайте обогреватель заднего стекла в следующих случаях:

• Двигатель не работает.
• Сразу после запуска двигателя.
• Если на заднем стекле есть снег или лед.

Использование обогревателя заднего стекла в указанных условиях может привести
к разряду аккумуляторной батареи.

В свою очередь это может привести к повреждению автомобиля и необходимости замены
некоторых частей.

Для включения обогревателя включите зажигание и нажмите кнопку обогревателей
заднего стекла и наружных зеркал. На кнопке загорится световой индикатор.

Обогреватель автоматически выключается примерно через 10 минут.

Для выключения обогревателя снова нажмите данную кнопку.

Проследите, чтобы обогреватель был выключен, когда поверхности станут чистыми.

ВНИМАНИЕ

Невыполнение правил надлежащего ухода может привести к повреждению проводников обогревателя
или к появлению царапин на стекле.

• Не используйте для чистки заднего стекла острые инструменты или абразивные чистящие
средства для стекол.
• При чистке стекла или проведении работ рядом с задним стеклом соблюдайте осторожность,
чтобы не поцарапать и не повредить проводники обогревателя. Ремонт повреждений проводников
обогревателя вследствие внешних воздействий не покрывается гарантией изготовителя
Отсутствие у водителя нормального обзора может привести к столкновению и повлечь
за собой травмы, повреждение Вашего автомобиля или иной материальный ущерб

Кнопка аварийной световой сигнализации

КНОПКА АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ
Аварийная световая сигнализация используется в следующих случаях:
• Для предупреждения остальных участников движения об экстренной ситуации.
• В случае воз …

Обогреватель ветрового стекла

Автомобиль оборудован подогревом ветрового стекла, который можно использовать
для удаления инея. Эта функция работает только при включенном зажигании.
Подогрев ветрового стекла производится с помощ …

Другое на сайте:

Проверка топливной системы
ОБЩИЕ СВЕДЕНИЯ
ВНИМАНИЕ
Бензин является в высшей степени огнеопасным, поэтому при работе с любыми компонентами
топливной системы следует принимать особые меры предосторожности. Не курите, и не
п …

Автоматические стеклоочистители
с датчиком дождя

=
Автоматические стеклоочистители с датчиком дождя
Датчик дождя определяет количество воды на ветровом стекле и автоматически регулирует частоту
работы стеклоочистителей

После
включения датчи …

Автоматические стеклоочистители
с датчиком дождя

=
Автоматические стеклоочистители с датчиком дождя
Датчик дождя определяет количество воды на ветровом стекле и автоматически регулирует частоту
работы стеклоочистителей. После
включения датчи …

Центральный замок
Отпирает и запирает двери, багажное отделение и крышку заливной
горловины топливного бака.

Для открытия двери необходимо
потянуть внутреннюю ручку двери.
Примечание
При дорожных происшествиях
…

Причины, вызвавшие отказ обогрева заднего стекла на Лачетти

В первую очередь, разбираемся в том, что работает, а что не работает при нажатии кнопки включения обогрева. Вариантов может быть несколько, но первым делом проверяем:

1. Предохранитель F6 в салонном монтажном блоке (слева от водителя в торце передней панели).
2. Предохранитель Ef7 в подкапотном монтажном блоке.
3. Реле К10 в том же подкапотном блоке.

Для проверки реле достаточно заменить его любым заведомо исправным, а предохранители проверяем на глаз или мультиметром. Ни в коем случае не замыкаем контакты «жучками», поскольку это может вызвать возгорание проводки при перегрузке или замыкании в цепи.

Внимание! | Cloudflare

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

Как устроен обогрев заднего стекла на Лачетти

Поскольку нить обогрева считается высоконагруженным потребителем электричества, она обязана иметь предохранитель в своей цепи, а также реле включения. Именно таким образом и запитывается нить накала на стекле. Чтобы проследить или прозвонить подачу напряжения на нить обогрева, достаточно внимательно изучить схему электрооборудования.

Как видно из схемы включения, нить обогрева стекла висит на одном предохранителе F6 вместе с кондиционером (если он есть) и нагревательными элементами подогрева зеркал. Кроме того, цепь запитана через реле К10 и дополнительный предохранитель EF7, которые находятся в подкапотном монтажном блоке. Обогрев включается кнопкой с подсветкой, которая смонтирована на одной плате с кнопкой включения кондиционера.

Реле управления системой подачи топлива в двигатель Нивы Шевроле

Часто встречаются поломки в автомобилях связанные с электроникой. И порой очень сложно обнаружить причину возникновения неисправности. Распространенной причиной поломок на Ниве Шевроле являются поломки связанные с бензонасосом. Основными проблемами выхода из строя системы снабжения двигателя топливом, являются: поломка самого бензонасоса, засорение фильтра, обрыв питающих проводов, повреждение трубок, выход из строя предохранителей или поломка реле управления бензонасосом. Последняя причина хоть и не является частой, но она всегда остается загадкой для большинства водителей. Эта деталь выполняет электронные функции, а электроника в автомобиле – это темный лес для обычного водителя. «Гораздо проще перебрать двигатель, чем вникать в мозги автомобиля» – сказали бы многие водители. Для того чтобы прояснить картинку с потребностью реле в Шевроле Нива, рассмотрим подробнее из чего оно состоит и какие функции выполняет.

Методы решения проблемы

Как видно с причин, вся неисправность кроется в электрике транспортного средства. В этом случае, многие автолюбители лезут «куда не просят» и получают дополнительные поломки. Поэтому, если автомобилист не уверен, что справится или не имеет достаточных знаний для диагностики и устранения проблем, необходимо обратиться к профессиональному автоэлектрику или в автосервис.

Кнопка включения

Прежде всего, стоит проверить кнопку включения/выключения подогрева. Исторически так сложилось, что у Шевроле Лачетти — это слабое и уязвимое место, особенно на более поздних моделях, поэтому проверку элемента стоит сделать в первую очередь, к тому же она легко вынимается.

Контролирующая плата

Одно из самых тяжело диагностирующих мест является управляющая или контрольная плата обогрева стекла и кондиционера. Во-первых, чтобы добраться до этого элемента придется разобрать приборную консоль. Во-вторых, чтобы провести диагностические операции, нужно иметь некоторые опыт в ремонте радиотехники.

Исследовав форум и рассказы опытных автолюбителей можно прийти к выводу, что на плате обычно образуются трещины, микротрещины, распайка или прочие поломки. При обнаружении такого вида поломки имеется два выхода: 1 — заменить элемент, 2 — провести перепайку самой платы. Конечно, первый вариант лучше и рекомендован, поскольку имеется 100% гарантия, что деталь целая. Во втором случае, если проводить пайку элементов, то можно или неверно провести процесс, или что-то упустить. Но, все-таки большинство бывалых автолюбителей рекомендуют обращаться в автосервис для устранения таких поломок.

Неоднократно причиной резкого отсутствия обогрева заднего стекла становилась проводка, особенно в зимнее время года. Так, для того, чтобы провести диагностические операции понадобиться мультиметр. Вся диагностика сводится к элементарному «прозвону» проводов и определения участка, где случился обрыв контакта. Конечно, завод изготовитель рекомендует заменить провод полностью, во избеганию короткого замыкания, но наши автолюбители делают намного проще: провода оголяются, скрепляются между собой и изолируются при помощи славной изоленты. Просто, дешево, сердито.

Панель обогрева

Последним основным элементом становятся панели обогрева. Обрыв нити накала в опорной группе может привести к тому, что вся система закоротит и выйдет со строя. Обрыв элемента будет виден сразу, поэтому в данном случае, все же для устранения неисправности придется обратить в автосервис.

Предохранитель

Перегорание предохранителя, вызванное коротким замыканием, приводит к тому, что обогрев заднего стекла перестает работать. Для устранения неисправности необходимо найти и заглянуть в монтажный блок, после чего устранить поврежденный элемент. Пожалуй, это самая легка операция в ремонте обогрева стекол и других неисправностей.

На новых моделях автомобилей кольцо проводки может заходить в электронный блок управления, который контролирует все процессы деятельности транспортного средством. Так, наличие ошибок или небольшой сбой может привести к тому, что обогрев заднего стекла перестанет функционировать.

Для устранения неисправности придется подключиться к электронному блоку управления с помощью специального автомобильного кабеля OBD II и провести диагностику состояния ЭБУ. Обычно, как показывает практика, помогает элементарный сброс ошибок. Заодно можно провести диагностические работы по остальным системам транспортного средства.

Найти причину неработающего обогрева заднего стекла на Шевроле Лачетти достаточно просто. А вот устранить неисправности самостоятельно получается не всегда. Так, автомобилисту, если он не уверен в своих знаниях и силах рекомендуется обратить в автосервис. Самой частой причиной является сгоревший предохранитель, который способен поменять любой школьник.

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Предохранители, реле и электрика

Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Шевроле Лачетти эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку, но не всегда.

Блок предохранителей.

За отопление и вентиляцию салона в подкапотном блоке отвечают:

Расположение блока предохранителей.

ef6	20	Вентилятор системы охлаждения
ef8	30	Вентилятор системы охлаждения

В салоне, со стороны водительской двери, на боковой части торпеды, также имеется ряд предохранителей, которые отвечают за вентиляцию. Их тоже стоит проверить:

f7	20	Кондиционер, печка
f22	15	Печка, кондиционер

Чтобы проверить предохранитель, его необходимо вынуть с блока управления, посмотреть — цела ли нить внутри. Если имеется разрыв, то предохранитель стоит сменить. Не стоит забывать учитывать номинальную мощность.

Разрывы в электроцепи или повреждения проводки стоит учитывать при поиске неисправность. Ищем неисправную цепь и устраняем повреждения. Для этого необходимо располагать электросхемой и её расшифровкой.

Схема подключения печки.

Схема соединений системы отопления, вентиляции и кондиционирования: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — блок управления вентиляцией, отоплением и кондиционированием; 4 — переключатель режимов работы вентилятора; 5 — выключатель кондиционера; 6 — лампа подсветки; 7 — реле электровентилятора отопителя; 8 — дополнительный резистор электродвигателя вентилятора; 9 — ЭБУ Sirius D4; 10 — ЭБУ MR — 140; 11 — ЭБУ HV-240; 12 — электродвигатель вентилятора отопителя; 13 — регулятор яркости подсветки приборов.

Неисправности и их причины

Несмотря на конструктивную простоту схемы обогрева заднего стекла, ломается она достаточно часто. Самой распространенной неисправностью системы считается перегорание предохранителя.

Но есть еще ряд поломок, которые могут произойти с устройством:

1. Повреждение токопроводящих нитей.
2. Выход из строя предохранителя.
3. Окисление контактов.
4. Обрыв проводки питания — частая причина ее перетирание у универсалов, хавбеков так как она проложена в специальной гофре.
5. Перегорание реле.

Одни из указанных неисправностей приводят к полному отказу работы системы, другие – к снижению ее эффективности или неравномерному прогреву поверхности (на ней остаются не оттаявшие участки).

Элементы цепи

Перегорание предохранителя часто встречающаяся поломка потому, что система при работе потребляет большое количество энергии. Работа обогрева стекла под большой нагрузкой и приводит к тому, что защитный элемент выходит из строя.

Также из строя нередко выходит реле, через которое происходит питание нитей.

Токопроводящие нити

Вторая распространенная проблема – повреждение нитей. Толщина токопроводящей дорожки незначительна и ее очень легко оборвать. Чаще всего нити повреждают сами водители.

Наледь образуется со стороны салона и многие, стараясь побыстрее от нее избавиться, не дожидаясь, когда это сделает обогреватель, удаляют ее ручным способом – с помощью скребков. Но даже самый мягкий скребок легко может повредить токопроводящие дорожки.

При этом система в целом остается работающей, но оборванная нить разогреваться не будет, и на стекле появятся не отогретые участки, снижающие обзорность.

Одна оборванная нить особо не повлияет на обзор, а вот несколько поврежденных дорожек могут серьезно затруднить водителю оценивать происходящие позади машины.

У автовладельца есть возможность восстановить поврежденные нити, но эта процедура осложняется тем, что не всегда удается визуально обнаружить место обрыва, а это необходимо для выполнения ремонтных работ.

Но в этом помогают электрические измерительные приборы – вольтметры, омметры или же мультиметры.

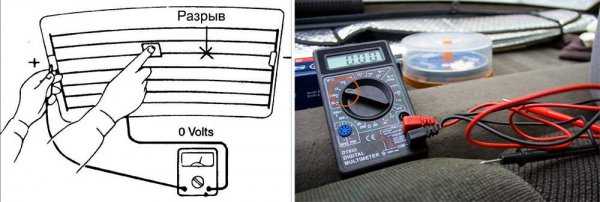

К примеру, при наличии вольтметра технология диагностики такова:

• «минусовой» щуп прибора подсоединяем к «массе», а «плюсовой» обматываем фольгой (чтобы в процессе проверки острым концом щупа дополнительно не нанести нитям повреждения);
• Запускаем двигатель и включаем обогреватель стекла;
• «плюсовым» щупом проводим по нити, которая не греется и смотрим на показания прибора.

Стандартным в нитях является напряжение в 5 В, именно такое значение должен показать вольтметр при касании «плюсового» щупа к дорожке. В месте же обрыва обязательно произойдет скачок напряжения, после чего останется только пометить участок с повреждением.

Другие показатели работы нитей обогрева:

1. Рабочая температура — до 70С.
2.  Сопротивление 10 Ом.
3. Ток — от 10 до 25 А.
4. Способ подключения — параллельно.

Примерно по такой же технологии осуществляется и проверка нитей с помощью омметра, с той лишь разницей, что, обрыв определяется по скачку сопротивления.

Иные проблемы

Остальные неисправности обогрева заднего стекла – обрывы проводки, окисления проводов и поломка реле определяются и устраняются теми же способами, что и иных электроприборов – прозвонкой проводов, заменой деталей на заведомо исправные элементы, зачисткой контактов и пр.

Как извлечь и разобрать блок управления климатсистемой

• Отключаем бортовую электросеть. Для этого нужно просто откинуть минусовую клемму от АКБ.
• Демонтируем перчаточный ящик. Для этого нужно выкрутить 2 нижних болта и 3 верхних. Дале перчаточный ящик просто извлекается. Не забудьте отключить проводную колодку от лампы подсветки. А также проводную колодку от выключателя.

​

Снимаем нижнюю облицовку приборной панели. Для этого необходимо открыть ящик для мелочи и выкрутить 2 верхних самореза. Далее облицовку нужно просто выдернуть. Она крепится на защелках. Не забудьте отсоединить от облицовки ручку открытия капота.

​

Отсоединяем тяги регулятора температуры и распределительных заслонок. Одна тяга расположена со стороны перчаточного ящика, а вторая со стороны водительского сиденья. Читайте интересное: почему новые автомобили стали такими дорогими и сколько зарабатывает производитель авто.Перед отсоединением каждой из тяг нужно провернуть фиксатор оболочки.

​

Извлекаем облицовку центральной консоли. Сама облицовка держится на защелках. Вначале нужно поддеть декоративную рамку. Обычно для этого дела мастера пользуются набором пластиковых съемников, так как шлицем металлической отвертки легко поцарапать облицовку.

​

Отключаем от блока управления проводные колодки. На колодках имеются фиксаторы, которые нужно прижимать перед извлечением проводов.

​

Извлекаем блок управления. Для этого нужно отсоединить тяги и выкрутить 4 болтика, крепящие блок к облицовке.

​

Все, можно приступать к разборке блока. Делается это по следующей схеме:

Отсоединяем заднюю крышку. Она держится на защелках. Чтобы извлечь крышку, нужно будет приложить силу.

​

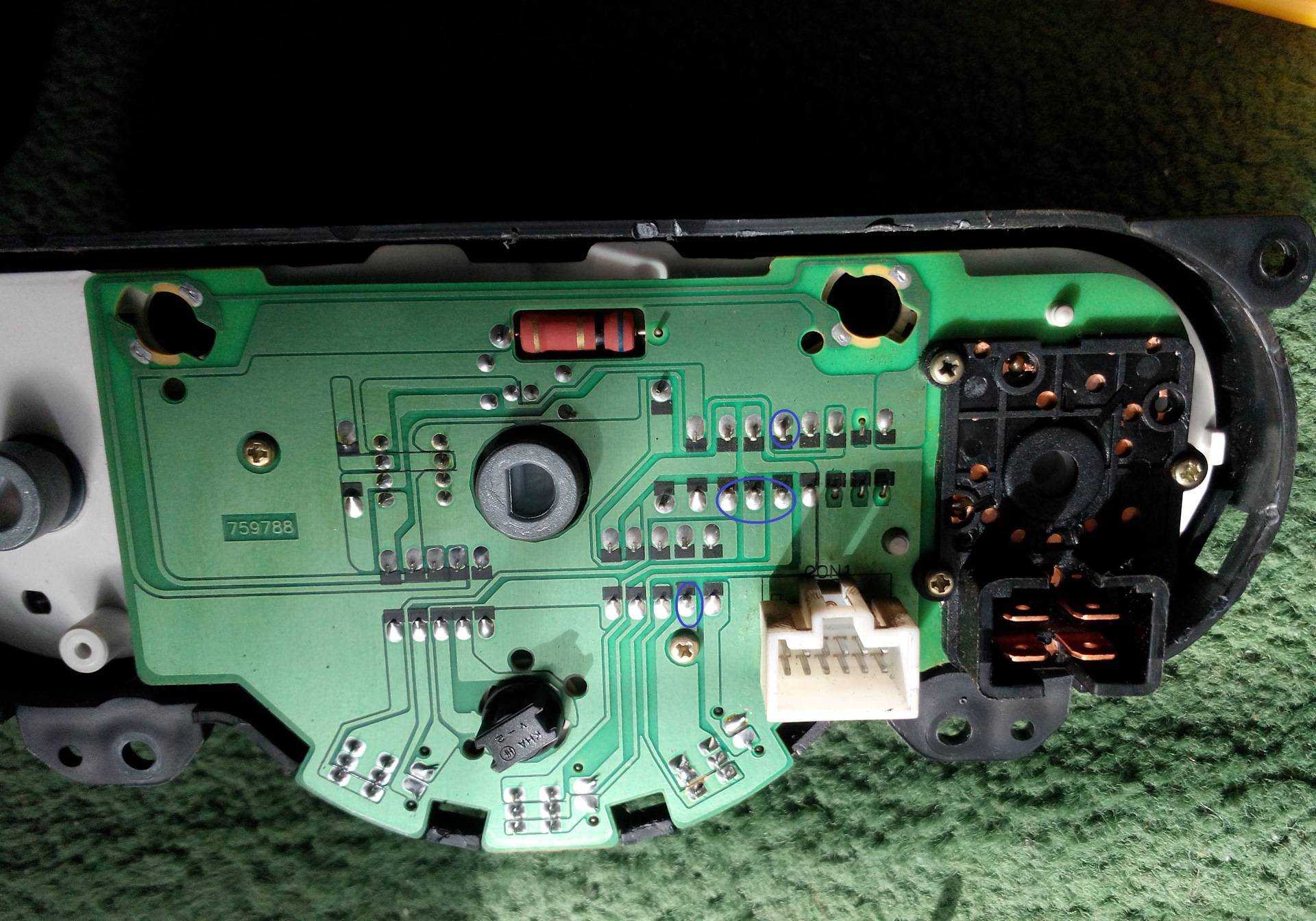

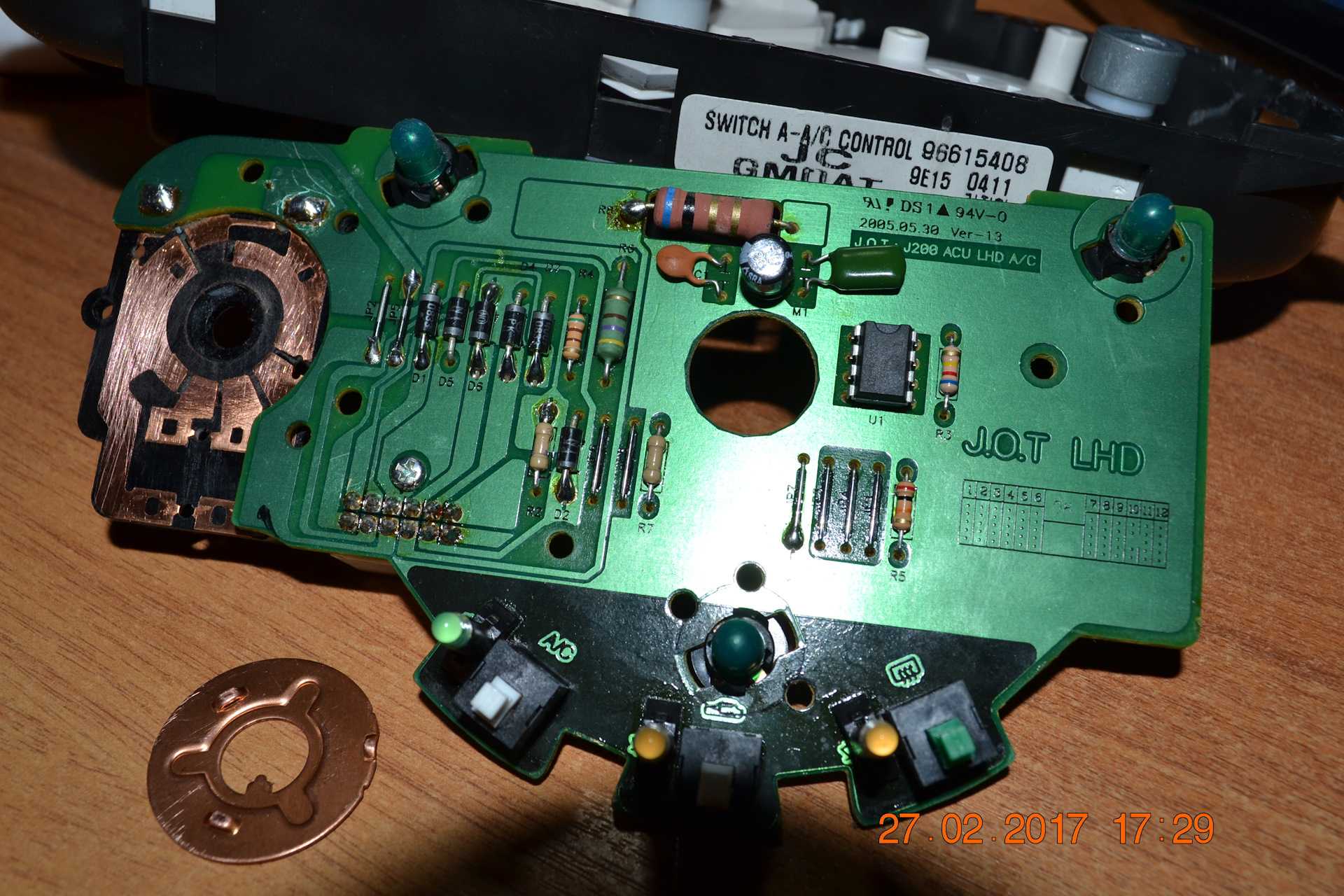

Извлекаем плату. Сама плата фиксируется болтиками. Дополнительно ее держит кнопочный механизм. Нужно просто отщелкнуть механизм кнопок.

​

Тщательно изучаем техсостояние каждого контакта. Невооруженным глазом произвести точный анализ пайки практически невозможно. По этой причине многие мастера прибегают к помощи микроскопа или ювелирного монокуляра.

​

Некачественную пайку видно по наличию трещин. Наличие трещин свидетельствует о плохом контакте соединения.

Пропаиваем каждый контакт, на котором обнаружены следы отслоения.

​​

Собираем узел в обратной последовательности

Следует обратить внимание на лампочки-индикаторы блока управления. Некачественная пайка платы обычно является причиной перегорания лампочек. Если лампочки не работали, то меняем их на новые

Пробуем, как работает кондиционер. При нормальной работе климатконтроля, когда нажимается кнопка включения кондиционера, должна подключаться муфта. О подключении муфты будет свидетельствовать характерный щелчок

Если лампочки не работали, то меняем их на новые. Пробуем, как работает кондиционер. При нормальной работе климатконтроля, когда нажимается кнопка включения кондиционера, должна подключаться муфта. О подключении муфты будет свидетельствовать характерный щелчок.

Ниже прилагается видеоролик, на котором автор наглядно показывает, как извлечь блок управления и как его пропаять.

Ремкомплекты и средства для восстановления нитей

При ремонтных работах рекомендуется использовать предназначенные для этого ремкомплекты, тем более, что стоят они не особо дорого, а в их комплектацию входит все необходимое.

К примеру, популярный набор для ремонта токопроводящих нитей системы обогрева стекол PERMATEX PER-09117 состоит из:

• Обезжиривающей салфетки;
• Наждачной бумаги для зачистки нитей;
• Клея-компаунда;
• Активатора;
• Токопроводящего клея;
• Самоклеящегося шаблона.

Но помимо ремкомплектов можно приобрести также и просто токопроводящие клеи или пасты.

В целом, выбор средств для ремонта обогрева заднего стекла очень обширен и позволяет найти подходящий вариант для любого автовладельца.

Ниже приведен лишь незначительный список клеев и наборов для таких работ:

• Набор PERMATEX PER-21351;
• Клей для ремонта нитей «Контактол»;
• Клей токопроводящий «Астрохим»;
• Клей «Matrix»;
• Токопроводящая краска «Pro Glass»;
• Клей «AVS Crystal».

И таких средств существует множество

Но при этом важно понимать, что сильно дешевые клеи и лаки далеко не всегда являются качественными и позволяют нормально устранить обрывы

Кондиционер для Chevrolet Lacetti: стоимость и артикулы комплектующих

Производитель	Артикул	Класс оборудования	Совместимость по году выпуска авто	Примерная стоимость, руб.
General Motors	96804274	Эконом	2003-2013	12600
General Motors	96539388	Премиум	2003-2013	25000
General Motors	96484931	Оптимум	2003-2013	17000
Novline	Р96539394	Эконом	2003-2013	11000
Novline	Р96539392	Оптимум	2003-2013	15500

Выбирать АС для Шевроле Лачетти необходимо строго по VIN-номеру транспортного средства или путем сверки артикулов на совместимость в каталоге официального производителя. В противном случае существует вероятность приобрести оборудование несовместимого типа для транспортного средства по мощности, виду креплений или энергопотреблению.

Проверяем нити накала обогрева стекла

В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.

1. Запускаем двигатель и включаем обогреватель.
2. Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
3. Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
4. При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
5. Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.

Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.

Источник

Устраняем неприятные запахи правильно

Появление неприятного запаха в салоне при включении системы кондиционирования является следствием развития плесени и бактерий в вентиляционных магистралях и очищающих фильтров устройства. Очистить кондиционер можно химической дезинфекцией или механической прочисткой.

Для прочистки механическим методом снимаем центральную панель торпеды, после чего откачиваем хладагент из системы кондиционирования. Отсоединяем все патрубки в системе и аккуратно извлекаем, далее прочищаем магистрали щупом или проволокой с намотанной на конец губкой или щеткой, предварительно обработанных в техническом спирте или хлоргекседине. В завершении меняем очищающие фильтра на новые и собираем систему.

Как найти место обрыва нити обогрева стекла

Определить какая нить нагревателя в обрыве не составляет труда, так как в зоне ее прохождения запотелость при работе обогревателя не исчезает. Поэтому для того, чтобы при ремонте легко было найти неисправную нить, желательно посчитать нити сверху вниз и запомнить, какая из них по номеру в обрыве, чтобы потом визуальным осмотром попробовать найти место ее повреждения. Но разрыв нити бывает настолько мал, что визуально его найти не получается. Тогда в поиске поможет вольтметр постоянного тока, омметр или индикатор напряжения. Чтобы быстро найти место неисправности в обогревательном элементе нужно представлять, как он устроен и работает.

Устройство нагревательного элемента системы подогрева стекла

Логичен вопрос, а почему бывает, что не работает только одна или несколько нитей в обогревателе, а остальные работают? Для получения ответа на этот вопрос нужно ознакомиться с устройством нагревательного элемента.

Нагревательный элемент заднего стекла автомобиля устроен следующим образом. На боковых сторонах заднего стекла нанесены две токопроводящие шины 1 и 2. К этим шинам подсоединены нити из высокоомного материала. Каждая из нитей имеет сопротивление около 10 Ом. Количество нитей зависит от высоты стекла. Таким образом, каждая нитка представляет собой отдельный нагревательный элемент, работа которого не зависит от других. Применена схема параллельного соединения нагревательных элементов. Такое схемное решение обеспечивает высокую эксплуатационную надежность обогревателя, так как обрыв одной или нескольких нитей не приводит к полному прекращению его работы.

Поиск обрыва нити обогревателя с помощью вольтметра

Для работы понадобится любой вольтметр постоянного тока с пределом измерения 15 В. В качестве вольтметра подойдет любой стрелочный тестер или цифровой мультиметр. Перед началом работы нужно включить обогреватель.

Так как одна из шин нагревательного элемента подсоединена к кузову автомобиля, то отрицательный вывод вольтметра можно соединить с корпусом автомобиля, подойдет любой винт или болт, закрученный непосредственно в кузов. Удобнее всего присоединиться к скобе замка крышки багажника зажимом типа «крокодил».

Так как визуально при прозрачном стекле узнать греет ли обогреватель сложно, то прикоснувшись положительным щупом вольтметрам к шине 1, а затем к шине 2 Вы сразу это поймете. На шине 1 должно быть напряжение +12 В, а на шине 2 – 0 В. Вполне возможно, что левая шина в Вашем автомобиле будет соединена с массой, а на правую шину будет подаваться питающее напряжение. Если к шинам нет доступа, то можно измерения проводить, прикасаясь щупом к любой из нитей в местах соединения с шинами, то есть в местах выхода их из резинового уплотнителя. На фотографии это точки 1 и 5.

С помощью вольтметра легко определить, какая часть системы обогрева неисправна. Если обогреватель включен, индикатор включения на кнопке светится и на шине 1 присутствует 12 В, а нагрева нет, значит, электропроводка до шины 1 исправна. Если напряжения на шине 1 нет, то имеется плохой контакт в клемме подачи питающего напряжения на шине 1, или неисправно реле. В случае если 12 В присутствует не только на шине 1, а и на шине 2, то искать нужно плохой контакт в клемме подсоединения провода к шине 2 или цепи присоединения провода к массе автомобиля.

Поиск места обрыва нити

После проверки системы подачи питающего напряжения на обогреватель можно приступать к определению места обрыва нагревательной нити. Нить представляет собой ленточное сопротивление величиной около 10 Ом, и поэтому величина напряжения в разных ее точках имеет разную величину. Поэтому в точке 1 напряжение будет равно 12 В, в точке 3 – 6 В, а в точке 5 – 0 В. Поэтому, даже не зная какая из нитей в обрыве, ее легко можно найти, измеряв величину напряжения в серединах длины всех нитей. На оборванных нитях напряжение будет равно 12 или 0 В. Если напряжение равно 12 В, то место обрыва находится слева, а если 0 В, то справа.

Теперь достаточно щуп медленно провести в сторону обрыва, в месте резкого изменения напряжения и будет разрыв. Для примера, на фотографии это участок нити между 6 и 7 точками.

Объявления на НН.РУ – Авто

Широкий выбор гидронасосов и гидромоторов всех серийгидронасос шлицевой правого вращения. Применяется на строительно-дорожной и. Цена: 1 000 руб.

Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.

Компания-производитель «АвтоТех» предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.

Широкий выбор гидронасосов и гидромоторов всех серийГидромотор аксиально-поршневой.Вал шлицевой,вращение реверсивное.Аналоги-(мн. Цена: 1 000 руб.

Если вы слышали Дмитрия Быкова по радио, читали его колонки, книги, статьи, приходили на лекции – вы не знаете его. Он – поэт.

Лада Калина Хэтчбек › Бортжурнал › Индикация клавиши включения кондиционера

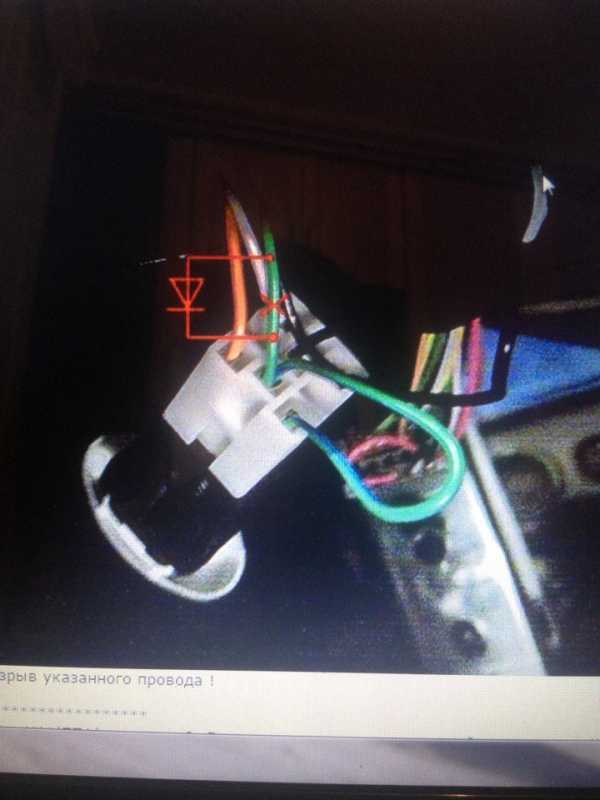

Наверно я седня основательно подзабил всем ленту своими записями))), на машине езжу каждый день, узнаю ее все больше и больше, по мере возможности и наличия свободного времени что то восстанавливаю, что то переделываю, что то доделываю, либо возвращаю в тот вариант как оно должно быть или задумано, таких мелочей в машине очень много, поэтому у меня еще много будет поводов поразвлечься в свободное время. В этот раз я решил посвятить этому пару выходных 1 и 2 числа и провести их в гараже, поэтому сделал много запланированного, но вот времени отписаться нашел только сегодня, поэтому пишу все скопом((У кого машины с кондиционером наверно уже догадались о чем я дальше буду писать, это маленькая лампочка в кнопке кондиционера) Вроде чего тут может быть такого, но без косяков Автоваза как обычно не обошлось, изначально при появлении кондея на этих машинах, все было наоборот. Нажимаешь кнопку, кондей включается, но кроме нажатой кнопки включение не подтверждается, лампочка в кнопке есть, но она не горит))а почему? да потому что нафиг надо, есть кондей? есть! ну и катайтесь радуйтесь морозьте булки) А народ уже сам додумывал методы исправления этой недоделки)Лампочка там есть, но она не подключена. На завод начали поступать претензии мол как так? (где то писалось о этом)Исправили, отозвались на просьбы народа, хотите лампочку? на те вам лампочку, только на этот раз опять все через одно место.)) Включаешь зажигание лампа индикации включения начинает гореть в пол накала, что видно даже днем, включаешь кондей горит в полную силу. Когда купил машину.думал это у меня такой косяк, оказалось у всех так, у кого исправили первоначальную проблему. Поэтому решил что надо исправить, поштудировав вечером ЛКФорум, нашел решение, что надо впаять диод в провод идущий от ЭБУ, вот по такой схеме

взято с lkforum

исправлено

ну все че, еще один заводской косяк исправлен)

Не работает кондиционер Лачетти

Если не работает кондиционер Лачетти, тогда на это есть, как правило, две причины, которые мы рассмотрим в этой статье.

Почему не работает кондиционер Лачетти

Так вот, если на Вашем Лачетти не включается кондиционер, тогда возможны две причины:

1. Если при включении кнопки кондиционера не загорается индикация на этой самой кнопке, тогда 99,9% нужно пропаять блок кнопок. Это подробно описано в этой статье. Это давно известная проблема Лачетти. Устранить её не сложно самостоятельно.
2. Если при включении кнопки индикация загорается, но всё-равно не работает кондиционер Лачетти, тогда, чаще всего, это недостаточное количество хладагента в системе.

С этой проблемой советую сразу ехать на СТО, а не пытаться разобраться самому. К слову, разобраться там не так уж и сложно, но ПРАВИЛЬНО заправить систему кондиционера самостоятельно Вы не сможете.

В сети есть инструкции по заправке кондиционеров самостоятельно из баллончиков по контролю давления на манометрах. Но это некорректная заправка.

Запомните: В системе автокондиционера важен ВЕС хладагента, а не его объём и давление!

Можете открыть капот и посмотреть на табличку, которая расположена слева от замка

Там чётко и ясно написано, сколько необходимо ГРАММ хладагента R-134a

Для того, чтобы правильно заправить кондиционер, нужно сначала откачать весь хладагент из Вашего автомобиля, а потом только закачать обратно сколько положено!

Сможете Вы такое сделать в домашних условиях? Сомневаюсь. Если, конечно, Вы не ярый фанат делать всё самому и сможете приобрести не дешёвое оборудование себе в гараж, чтобы раз в 2-4 года заправить кондиционер.

Сейчас практически на любом уважающем себя СТО есть оборудование, которое в автоматическом режиме выкачает весь хладагент из кондиционера авто, закачает сколько нужно и выдаст чек.

Когда у моего кондиционера закончилось желание работать, я сразу поехал на СТО, так как блок управления я уже паял и уверен, что с ним всё в порядке, а в программе Chevrolet Explorer давление в системе кондиционирования стало показывать меньше обычного.

На СТО подключили чудо-аппарат, который выкачал всё, что было у моего кондиционера и произвёл вакуумирование системы.

Заправили сколько нужно и проверили на утечку. Утечек найдено не было, а хладагента не хватало, потому что я его никогда ещё не заправлял. Как говорится, время берёт своё.

Обошлось это дело мне в 18 у.е. и час времени.

Совет: Не оставляйте на долго кондиционер без работы, включайте его хотя бы раз в неделю даже зимой. Это продлит срок его службы.

Мира Вашему дому и удачи на дорогах!

По теме:

11+

Причины, вызвавшие отказ обогрева заднего стекла на Лачетти

В первую очередь, разбираемся в том, что работает, а что не работает при нажатии кнопки включения обогрева. Вариантов может быть несколько, но первым делом проверяем:

1. Предохранитель F6 в салонном монтажном блоке (слева от водителя в торце передней панели).
2. Предохранитель Ef7 в подкапотном монтажном блоке.
3. Реле К10 в том же подкапотном блоке.

Для проверки реле достаточно заменить его любым заведомо исправным, а предохранители проверяем на глаз или мультиметром. Ни в коем случае не замыкаем контакты «жучками», поскольку это может вызвать возгорание проводки при перегрузке или замыкании в цепи.
