Особенности замены топливного фильтра разных модификаций тойоты королла

Рекомендации по выбору фильтрующего элемента для авто марки Toyota Corolla

При выборе нового топливного фильтра следует обращать внимание на артикул изделия и марку производителя. Лучшими для замены на Тойоте Королле признаются модули той же фирмы:

Лучшими для замены на Тойоте Королле признаются модули той же фирмы:

• универсальная версия 77024-12050, которая совместима с большинством автомобилей Corolla (стоимость – 5,5 тыс. руб.);
• модификация 77024-12030 для кузова 150 (от 4,5 тыс. руб.);
• оригинальный фильтр Toyota 23217-0 D 090 для кузова 120 (от 700 руб.).

Ориентироваться при замене надо на совместимость модели с рекомендациями производителя для данной марки.

Универсальная версия фильтрующего элемента 77024-12050.

Пошаговая инструкция при замене фильтрующего элемента и насоса

Люк, ведущий к топливному баку

Менять бензофильтры важно для сохранения мощности двигателя, отсутствия проблем при его пуске и для продления срока эксплуатации поршней, поршневых колец, шатунов и пальцев

Запчасти и инструменты

Перед тем как поменять топливный фильтр на Королла, необходимо подготовиться. Для этого следует заранее приготовить необходимые инструменты и материалы. Нам понадобятся:

• бензофильтр грубой очистки;
• фильтр топливный тонкой очистки;
• отвертка с прямым шлицем для крепежных изделий узкая;
• отвертка с крестовым наконечником.
• гаечный ключ на 8,
• фен.

Также подготовьте большое количество ветоши и емкость с водой.

Выполнение работ

Бензофильтр Королла находится в баке и является частью модуля бензонасоса, состоящего из:

• насоса топлива;
• бензофильтра первичной очистки — компонента, очищающего горючее от лишней влаги и различных примесей;
• фильтра финальной очистки — компонента, тщательно фильтрующего горючее от частиц меньшего размера;
• поплавка, показывающего количество горючего.

Крышка бензонасоса

Перед началом работы следует слить горючее из системы, чтобы потом не залить им салон автомобиля. Для этого нужно выдернуть предохранитель из блока предохранителей, и оставить двигатель работающим на холостом ходу до тех пор, пока бензонасос и магистраль не опустошится и мотор не заглохнет. Далее открыть крышку бензобака для спуска давления. Также замену фильтров на Toyota Corolla e120 рекомендуется проводить с небольшим остатком топлива в баке.

Бензонасос и фильтры в сборе

Для начала требуется отсоединить минусовую клемму АКБ. Затем снимаем заднее сиденье, зафиксированное двумя защелками и направляющей. Делать это нужно резкими движениями. Под сиденьем находится крышка полости бензобака с проводами, подсоединенными к ней. Крышка крепится герметиком и поднимается при помощи отвертки с плоским наконечником. Таким образом освобождается вход в небольшое пространство над баком, где установлен блок топливной системы. Во избежание попадания грязи в бак нужно прочистить пылесосом под местом, где было сиденье, а затем и над самим баком.

Далее следует открутить 8 болтов и вынуть бензонасос. Делать это следует под углом из-за поплавка, который прикреплен к проволоке на достаточном расстоянии.

Теперь можно оценить степень загрязненности бака и сетки грубой очистки. Степень загрязнения бензофильтра тонкой очистки увидеть не получится.

Следующей задачей является разобрать топливный модуль. Для этого демонтируем поплавок, отогнув пластиковую защелку. Затем снимается сеточка и отсоединяется фильтр тонкой очистки, который зафиксирован резиновой прокладкой.

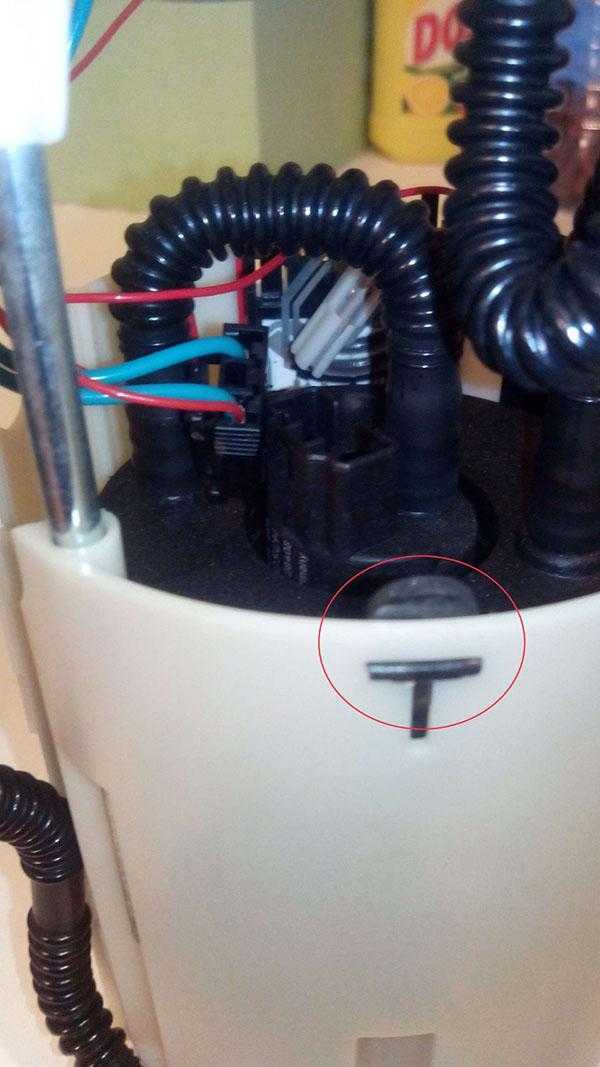

Одна защелка

Разбирая старый бензофильтр, важно не потерять резинки, на случай, если не были куплены новые. Сложнее всего снимается резинка из верхней части бензобака. Резинки вставляем в новый фильтрующий элемент, аналогично расположению в старом, и комплектуем конструкцию

Проблематично становится на место фильтр для грубой очистки и фиксирующее стопорное кольцо

Резинки вставляем в новый фильтрующий элемент, аналогично расположению в старом, и комплектуем конструкцию. Проблематично становится на место фильтр для грубой очистки и фиксирующее стопорное кольцо.

Еще две защелки

Теперь возвращаем все детали на место в той последовательности, в которой снимали. Гайки снова закручиваем, трубки присоединяем. Но перед тем, как поставить на место сиденье, стоит проверить, как работает система. Для этого вставляем ключ в зажигание и поворачиваем его в положение «ON», но не заводя автомобиль. Работа бензонасоса должна быть слышна. Звук должен быть привычным. Металлическая крышка бака устанавливается при помощи того же герметика, после этого можно устанавливать на место заднее сиденье.

Возможные неприятности и сложности

После замены и помещения бензонасоса в бак для топлива автомобиль может не завестись с первого раза. Причиной этого может стать слабая герметизация топливных трубок, вследствие чего бензонасос не создает в магистрали достаточное давление.

Негерметичные трубки бензонасоса

Также стоит быть внимательным огнем и искрами вблизи места проведения работ, т.к. после снятия крышки пары бензина из бака быстро наполняют салон.

Проверяем герметичность до установки

Подробнее о фильтрах

На машину устанавливают определенный вид фильтрующего агрегата в зависимости от типа кузова, года ее производства. Перед заменой необходимо правильно подобрать его. Эксперты выделяют несколько видов, подходящих для «японца».

• Для моделей Corolla-180 лучше выбирать изделие с артикулом 23300-28040.
• На кузов «Тойота-Королла-150» топливный фильтр ставят с артикулом 77024-12030.
• Для кузова 120 подойдет модель с грубой системой очистки.

Не стоит опасаться приобретать китайские или корейские продукты. При условии покупки у надежного продавца казусов с автодеталями не случиться. Необходимо учитывать VIN-номер при выборе. Тогда вероятность ошибиться будет равняться нулю.

Замена узла

Лада Приора Седан 16клКварцуха Бортжурнал ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА

Замена топливного фильтра Тойоты Короллы – процедура, вполне осуществимая любым владельцем данной модели. Каких-либо особых тонкостей или сложностей она не имеет, но для грамотного её проведения нелишним будет знать суть всего мероприятия. Для начала необходимо правильного подготовиться. К подготовительным мероприятиям относят:

Приобретение новой детали. Желательно брать оригинальные топливофильтры для Короллы. Их артикулы таковы:

• фильтрующий элемент грубой очистки — LFB6-13-ZE1;
• фильтр тонкой очистки — 77024-12050;
• прокладки и колечки — 77169-0D030, 9030108020, 9030104013;
• топливный модуль в сборе — 23221-11050.

Подготовка необходимого инструмента. Понадобится следующий инструментарий:

• плоская и крестовая отвёртки;
• веник или пылесос;
• ветошь;
• ёмкость для бензина;
• непосредственно детали для замены.

Обеспечение пожарной безопасности. Перед началом ремонта обязательно убедитесь в том, что поблизости к месту его проведения нет источников открытого огня и рядом с ним находится рабочий огнетушитель.

Проведя базовый перечень подготовительных мероприятий, можно приступить к ремонту. Непосредственно замена топливного фильтра Тойоты Короллы 120 и 150 кузовов проводится одинаковым алгоритмом действий, который имеет следующий вид:

1. В первую очередь поставьте свой автомобиль в просторном и хорошо просвечивающимся месте, который удовлетворяет указанной ранее технике безопасности. Сделав это, зафиксируйте машину ручником и откройте настежь задние двери.
2. Теперь необходимо снять задний диван и находящуюся под ним обивку/шумоизоляцию.
3. Далее, придётся разыскать люк, закрывающий топливный модуль от вашего взора, и снять его. В разных вариациях Короллы эта крышка снимается по-разному: в некоторых – она приклеена герметиком, а в других – прикручена шурупами.
4. Получив доступ к топливному фильтру, а точнее, модулю, в который он встроен, обязательно очистите узел от всей грязи. После чего демонтируйте присоединённые к нему топливопровода и обычную проводку.
5. Затем остаётся лишь снять топливный модуль путём отвинчивания восьми винтов крепления. После его снятия, осуществляется либо полная замена узла, либо его разборка и замена необходимых его составляющих. Осуществив замену, автомобиль необходимо привести в первоначальное состояние и завести на пару минут. Ремонт завершён.

Важно! После проведения замены топливофильтра на Тойоте Королле обязательно проверьте: не появились ли подтёки топлива и исправно ли работают другие узлы автомобиля. При наличии каких-либо проблем обязательно устраните их, ведь речь идёт о топливной системе машины, неисправности которой могут спровоцировать пожар.

В целом замена топливного фильтра Тойоты Короллы в 150 и 120 кузовов проводится достаточно просто

Главное в процессе ремонта – знать базовые нюансы и иметь некоторые навыки проведения данной процедуры. В сегодняшнем материале все особенности замены топливофильтра на Тойоте Королле были рассмотрены, поэтому настоятельно рекомендуем при проведении ремонта подобного рода придерживаться именно их. Надеемся, статья была для вас полезна. Удачи на дорогах и в ремонте!

В целом замена топливного фильтра Тойоты Короллы в 150 и 120 кузовов проводится достаточно просто. Главное в процессе ремонта – знать базовые нюансы и иметь некоторые навыки проведения данной процедуры. В сегодняшнем материале все особенности замены топливофильтра на Тойоте Королле были рассмотрены, поэтому настоятельно рекомендуем при проведении ремонта подобного рода придерживаться именно их. Надеемся, статья была для вас полезна. Удачи на дорогах и в ремонте!

Видео о замене топливного фильтра Тойоты Короллы 120 и 150:

• Топливный фильтр Mazda CX-5
• Топливный фильтр автомобиля ВАЗ-2112
• Топливный фильтр бензинового Ниссан Х-Трейл T30-31
• Как поменять топливный фильтр на Киа-Рио 3

Требуемые инструменты

Для того, чтобы замена топливного фильтра на Corolla 150 прошла успешно, необходимы инструменты из нижеприведенной таблицы.

Таблица — Инструменты требуемые для замены топливного фильтра на автомобиле Corolla 150

Инструменты	Примечание
Отвертка	С плоским прочным жалом и крестообразная
Головка	«на 8»
Пылесос	Для предотвращения попадания мусора в бензобак
Плоскогубцы	Можно заменить пассатижами
Емкость	Для предотвращения попадания остатков топлива на кузов
Технический фен	Потребуется только в случае слишком сильной фиксации лючка технологического отверстия к полу авто
Кисточка	Для более качественной очистки загрязнений

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.

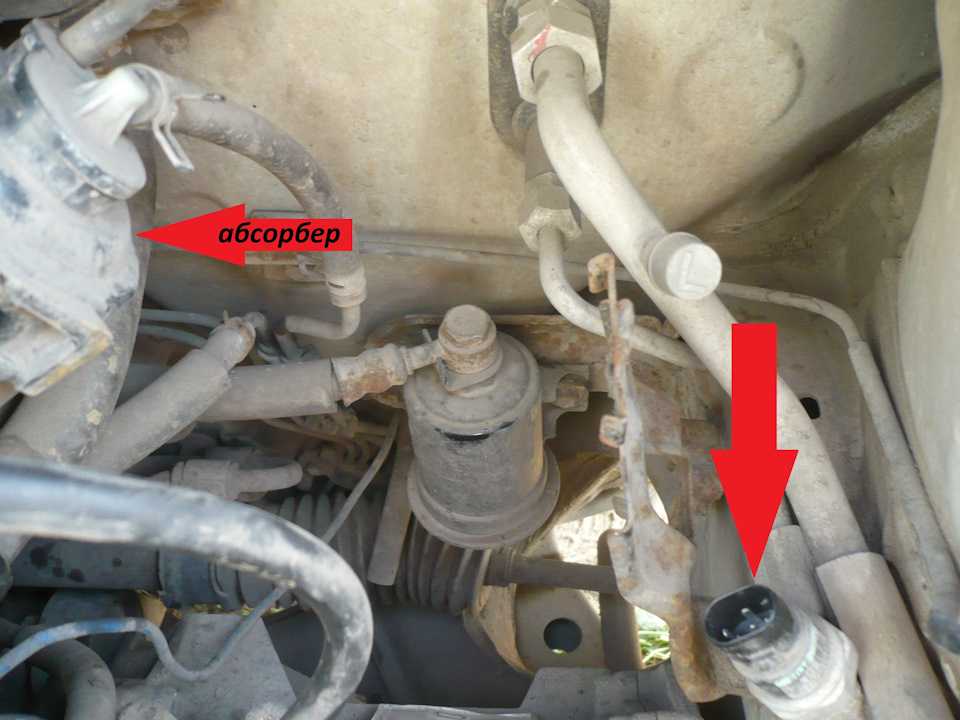

2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.

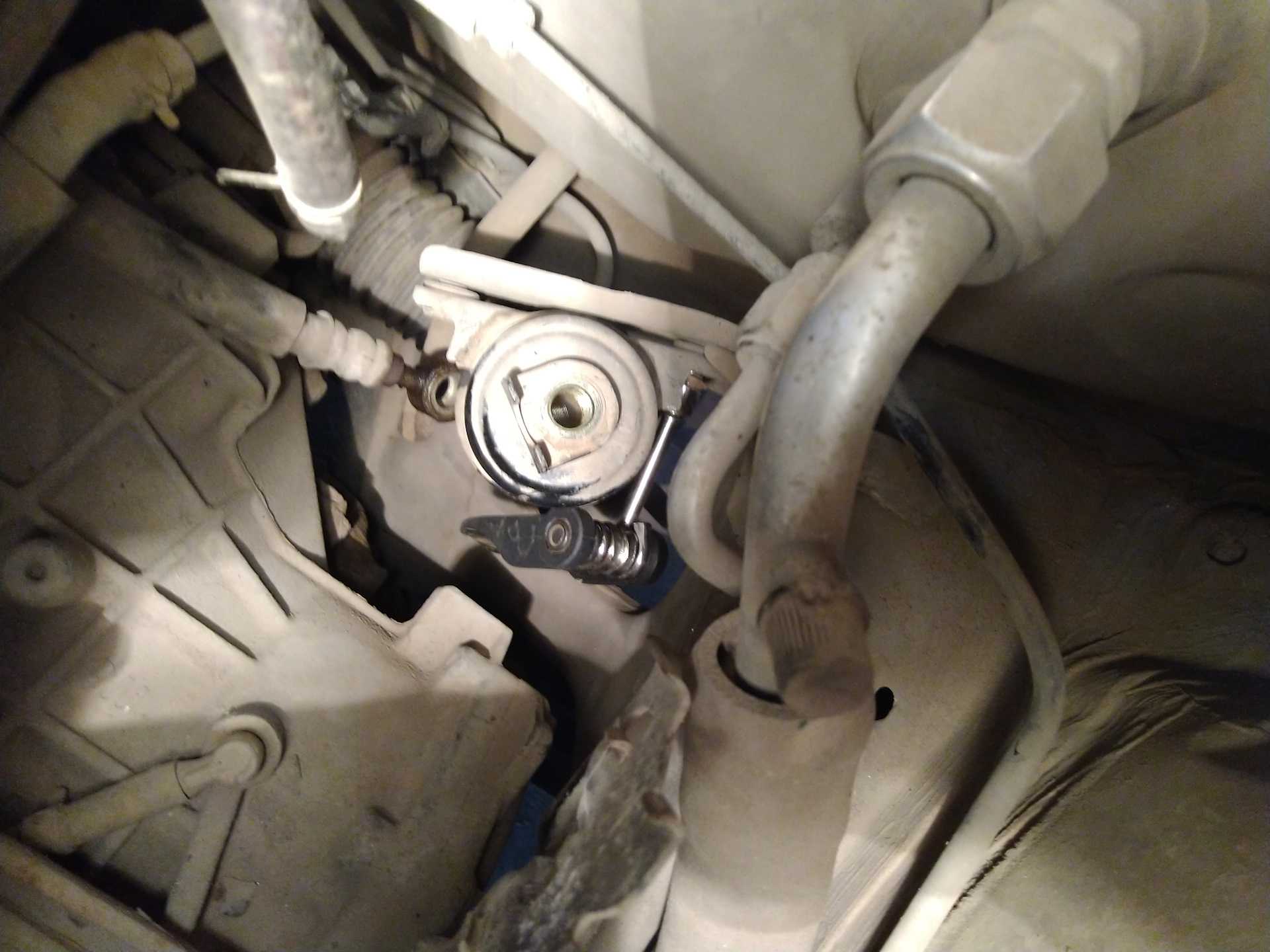

3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Toyota Corolla в кузове Е120

Для замены понадобится следующее:

• крестообразная отвертка;
• плоская отвертка;
• чистый обтирочный материал;
• головка на 8 мм с воротком (необязательно);
• пылесос.

Пошаговая инструкция по замене:

Снимаем задние сиденья. Поднимаем сиденья (не трогая при этом спинки) и с небольшим усилием выводим их крепления из пазов в кузове;
Ближе к левой стороне кузова находится лючок доступа к топливному баку. Аккуратно приподнимаем его, по кругу помогая плоской отверткой, если не снимается руками;
Под лючком, надавив на кнопку-фиксатор, снимаем фишку питания и отводим в сторону;
Протираем от пыли или пылесосим пространство под крышкой;
Сбрасываем давление в системе. Для этого при отключенной фишке бензонасоса запускаем двигатель и даём ему поработать, пока он не заглохнет.
Отключаем шланг обратки. Для этого вынимаем желтую скобу (если не удается с первого раза потянуть за нее и достать, можно плоской отверткой раздвинуть концы, тогда снимется легче) и, с небольшим усилием потянув вверх, отсоединяем. Чистой тряпкой вытираем пролившийся бензин.
Отключаем шланг подачи. Для этого нажимаем на скобы-фиксаторы по бокам от наконечника шланга и отсоединяем. Обтирочным материалом убираем пролившийся бензин

Его может быть значительно больше, чем в предыдущем случае, если не сбросить давление;
Крестообразной отверткой (или головкой на 8 мм с воротком) отвинчиваем 8 винтов крепления крышки топливного насоса;
Осторожно вынимаем колбу, чтобы не повредить поплавок датчика уровня топлива;
Отсоединяем клемму датчика уровня топлива;
Нажимая на клипсы по кругу, отсоединяем верхнюю часть корпуса;
Отсоединяем датчик уровня топлива. Для этого надавливаем на него вниз, пока крепления не выйдут из пазов.
Отключаем фишку топливного насоса (от самого насоса, не от верхней части корпуса);
Подобно верхней части корпуса, отсоединяем нижнюю, где находится насос

Не теряем нижнюю резиновую прокладку;
Вытаскиваем топливный насос вместе с уплотнителем;
Снимаем сетчатый фильтр грубой очистки топлива. Для этого отверткой аккуратно поддеваем фиксирующий колпачок в месте крепления к насосу, затем снимаем фильтр;
Отсоединяем выходной наконечник обратки (на нижней части корпуса) и уплотнительное кольцо с клапаном (на верхней части);
Берем новый топливный насос и производим на него монтаж всех элементов в обратном порядке.

Рекомендуем:

Как заменить салонный фильтр на разных моделях Тойоты

Фильтр в оригинальном исполнении

Оригинальное исполнение фильтрующего элемента для Тойоты Королла, в отличие от производства других компаний, устроен по сотообразной схеме фильтрации, которая остаётся работоспособной на протяжении длительного срока эксплуатации автомобиля.

Фото 1. Оригинальный топливный фильтр на Сorolla

Пластиковый корпус блока подачи топлива, в который вмонтирован и фильтрующий элемент. В оригинальном устройства очистка топлива производится с помощью как традиционных бумажных элементов, так и стекловолокна с полиэфиром. Улавливая самые мелкие частицы загрязнений, система фильтрации не теряет при этом свою пропускную способность.

Как и любой элемент очистки, в котором не предусмотрено удаление отфильтрованного состава, оригинальный фильтр не может быть вечным. Его ресурс ограничен определённым временем или пробегом автомобиля. По рекомендации компании-производителя замену нужно выполнять через 80 000 километров пробега.

Конечно, скорость заполнения фильтрующего наполнителя примесями и водой не одинакова при эксплуатации в различных странах и климатических зонах. Прежде всего, она определяется степенью чистоты самого топлива, затем уже конструкцией и материалами устройств топливной системы, образованием своих, внутренних загрязнений. Последний фактор в Тойоте Королла, как с кузовом е120, так и е150 практически безупречен, и на работоспособность фильтра влияет лишь чистота топлива и отсутствие в нём воды.

Нет секрета в том, что в условиях использования автомобиля в России замену следует производить чаще, чем указано в инструкции завода – изготовителя. Также само приобретение оригинального изделия на российском авторынке иногда оказывается проблемным. И ещё при выборе и замене нужно уметь отличать оригинальный вариант предложения от высококачественной подделки.

Признаки забитого топливного модуля

Время службы автомобильного двигателя напрямую связано с качеством поступающего в него топлива, поэтому допускать засорения топливного фильтра нельзя ни при каких обстоятельствах.

На то, что замена устройства необходима, могут указывать следующие признаки в работе авто:

• проблемы с запуском двигателя (невозможность завестись с первого раза);
• нестабильная работа мотора под нагрузкой (вплоть до самопроизвольной остановки);
• ухудшение динамики машины, слабый набор оборотов, медленный разгон;
• повышение звука работающего бензонасоса;
• сбои в работе двигателя при переходе с одного режима на другой.
