Стойки стабилизатора: что это такое, расположение и принцип работы

Ремонт стоек с шарнирными опорами

Отремонтировать стойку стабилизатора с шарнирной опорой не так просто, как кажется. Скорее всего элемент послужит только раз. Хочется заметить, что главная причина выхода из строя элемента заключается в том, что смазка под шарнирами со временем стирается или, что хуже, мешается с грязью. Пыльники служат неким барьером перед этой грязью, но со временем они не выдерживают пробега и перестают должным образом выполнять все свои функции.

Пыльники

Покупая шарнирные стойки, водитель должен выбирать только качественные пыльники, но и не сильно грубые

Нужно обратить внимание на целостность пыльников, так как в подделках как правило, они часто могут быть порваны. К сожалению, не каждый придает этому значение, поэтому и покупают новую деталь каждые несколько месяцев

Шарнирные стойки

Ремонтировать шарниры легко, но не всегда это можно сделать. После съема стойки необходимо попробовать пальцами прокрутить шарнир. Если крутится без проблем, стойку ещё можно спасти, если слышен хруст — ремонт невозможен. При ремонте со стойки ключом откручивают стопорное кольцо, чтобы была возможность добраться до пыльника. Его поднимают вверх и полностью очищают от пыли грязи. Скорее всего смазки там уже не будет, поэтому достаточно купить новую и нанести её туда самостоятельно.

Технический вазелин В любом случае, даже если удалось смазать стойку после длительного её использования, повторно прослужить она может не более пяти тысяч километров. Обычно такие манипуляции проводят в том случае, если в данное время нет возможности купить новую стойку. Шарнирные недорогие, поэтому водитель обычно покупает новую.

Toyota Camry XV40 (Тойота Камри) замена втулок и стоек переднего стабилизатора. Видео инструкция

На ремонте у нас автомобиль Toyota Camry XV40, 2007 года выпуска на котором необходимо заменить стойки переднего стабилизатора и втулки. Покажем как это сделать своими руками.

Поднимаем машину, снимаем передние колёса. Щёткой по металлу предварительно очищаем все резьбовые соединения, после заливаем их проникающей смазкой WD-40. Откручиваем, ставим сзади ключ на 19, спереди головка на 17:

Новая стойка стабилизатора у нас фирмы GMB, её номер в каталоге запчастей 10010700. Разницы между левой и правой нет. Смазываем резьбу медной смазкой. У новых стоек крепления под шестигранник, правда можно использовать старые гайки. Замена стоек стабилизатора завершена, теперь поднимаем машину и приступаем к втулкам.

Из-за конструктивных особенностей, для того чтобы открутить втулки, нам придётся опускать подрамник, так как болты крепления при откручивании упираются в кузов, не помогает даже ломающийся ключ, всё равно необходимо несколько мм.

Ключом на 19 ослабляем центральный болт крепления, с двух сторон, маленькие гайки и болтики на 14, их откручиваем полностью:

После того как ослабили вторую сторону, стало сразу заметно как подрамник немного опустился, этого стало достаточно, чтобы вытащить болт крепления втулок:

Новые втулки стабилизатора у нас фирмы LYNX, их номер в каталоге C-8869. Диаметр 24 мм. Снимаем скобу, вытаскиваем старую и ставим новую. Собираем в обратном порядке, замена закончена.

Видео замена втулок и стоек переднего стабилизатора в Toyota Camry XV40:

Резервное видео как заменить втулки и стойки переднего стабилизатора в Тойота Камри:

Как определить неисправность стоек

Помимо проверки работоспособности стоек на специализированном стенде, который есть далеко не у каждой авторемонтной мастерской, проверить их можно самостоятельно. Для этого существует несколько способов:

Провести визуальный осмотр стойки на предмет деформации, потёков масла и т. д.
Раскачать автомобиль и проверить, как быстро его положение стабилизируется — при исправных стойках самостоятельное раскачивание автомобиля невозможно.
Если на дороге авто чувствует себя неуверенно, подвеска не отрабатывает неровности и при вхождении в поворот кузов сильно наклоняется — то это также свидетельствует о неисправности стоек.

Поскольку основная нагрузка приходится на переднюю часть автомобиля, то наиболее часто требуется замена передних стоек на Тойота Камри 40. Движение с неисправными стойками чревато негативными последствиями:

потерей контроля над автомобилем как на высокой, так и на средней скорости;
существенным снижением курсовой устойчивости;
уменьшением грузоподъёмности авто;
по причине низкой амортизации выходят из строя другие элементы подвески;
снижением комфорта для водителя и пассажиров во время движения, особенно по неровной дороге;
потерей управления при резком разгоне или торможении.

Стойка подвески состоит из нескольких частей:

Пружины. Оригинальные пружины в состоянии без нареканий отходить порядка 100–150 тысяч километров. Стоит отметить, что в конце срока эксплуатации они начинают проседать, и их несвоевременная замена приведёт к облому витков, а это делает их дальнейшую эксплуатацию невозможной.
Амортизаторы. Различаются на газовые, масляные и газомаслянные модели, предназначены для отработки ударов подвески, возникающих при движении по неровностям. В зависимости от производителя и режима вождения, могут прослужить порядка 30–50 тысяч километров пробега.
Опоры амортизатора. Устанавливаются в верхней части стойки, необходимы для прикрепления её к кузову и удержания пружины в гнезде.
Пыльник амортизатора. Предназначен для защиты штока амортизатора от грязи и пыли.

Замена опорного подшипника самостоятельно

Работы по снятию и установке подшипника опорной стойки авто Тойота Камри в 40 кузове выполняются и самостоятельно. Процедура не требует наличия специального оборудования и инструмента. Процедуру замены амортизационных стоек автомобиля можно выполнять как на автоподъемнике, так и при помощи домкрата.

Перед тем, как разобрать переднюю стойку, необходимо приготовить:

ключи динамометрический, накидной и штоковый,
стяжки для стягивания пружин.

Если при внешнем осмотре передней опорной стойки не выявлено повреждений и нарушений, необязательно снимать стойку, достаточно достать и поменять опорный подшипник, что сэкономит значительную сумму денежных средств. Этапы извлечения старого опорного подшипника и установки на его место нового:

снять опору,
стянуть пружину,
открутить фиксирующую гайку штоковым ключом,
демонтировать опорный подшипник,
установить новый подшипник и закрепляется,
устанавливают пружину и саму опору.

При замене одного подшипника с какой-либо стороны, второй также можно заменить. Если подшипник на другой опорной стойке в порядке, то его замена может быть необязательной. Все зависит от технического состояния детали и желания автовладельца.

Признаки неисправности отопителя

Далеко не всегда поломки системы отопления Toyota Camry носят абсолютно деструктивный характер. В большинстве случаев проблемы проявляются исподволь, поэтому зачастую вовремя диагностировать проблему не удаётся. Отчасти заметить неисправность помогает сезонность использования печки, которая в тёплое время года практически не задействована. С наступлением холодов ухудшение эффективности работы обогревателя становится особенно заметным, однако существует ряд симптомов, по которым можно загодя диагностировать проблемы в работе того или иного узла печки:

ухудшение обдува салона (мощность потока воздуха заметно уменьшается),
переключение режимов обогрева на центральной консоли не даёт эффекта – температура воздуха остаётся неизменной,
из района местоположения печки раздаются посторонние звуки,
в салоне начинают часто и беспричинно запотевать окна (летом не помогает даже открытие окон),
появление неприятных запахов и повышенная запылённость – ещё один симптом, говорящий о неисправности радиатора или критическом загрязнении салонного фильтра.

Во всех вышеперечисленных случаях потребуется разборка отопителя с демонтажем печки или вентилятора. В Toyota Camry печка расположена в центральной части торпеды, располагаясь непосредственно под панелью приборов и смещаясь в сторону перчаточного ящика. Такую локацию в целом можно назвать стандартной, используемой большинством автопроизводителей. Но в то же время имеются особенности, касающиеся расположения разветвлённой системы воздуховодов и дефлекторов, создающих проблемы при выполнении операций, связанных с обслуживанием и ремонтом узлов отопителя.

При этом конструкторы автоконцерна старались не отходить от общей концепции построения системы отопления. Так, алюминиевый радиатор заключён в пластиковый корпус, схема расположения заслонки применяется стандартная для всех модификаций. Контактные разъёмы для электропитания компонентов печки также выполнены в соответствии с внутриотраслевыми стандартами.

Разобранный отопитель салона

Автоматическая коробка передач Тойота Камри 1992-

11.0 Автоматическая коробка передач Замок рычага выбора передач Сопротивление соленоида замка 21 – 27 Ом Сопротивление соленоида блокировки ключом 12,5 – 16,5 Ом Сопротивление соленоида запирания 10 – 15 Ом Моменты затягивания Гидротрансформатор к пла.

11.2 Общая информация На части автомобилей устанавливается четырехступенчатая автоматическая коробка передач. Так как автоматическая коробка передач представляет собой сложный агрегат, ремонт ее необходимо производить на станции технического обслуживания с использованием специального оборудования. Самостоятел.

11.3. Диагностика (Категория). Список материалов смотрите внутри.

11.5 Проверка и регулировка троса управления дроссельной заслонкой

11.8. Замена уплотнительных колец (Категория). Список материалов смотрите внутри.

11.10 Электронная система управления

Характеристики двигателя Тойота 2.4 2AZ

Силовая установка 2AZ-FE/FSE/FXE объемом 2,4 л, точный объем мотора составляет — 2362 куб. см., с классом экологичности евро 5. Годы его выпуска отсчитываются с 2000 года по настоящее время.

Рядный четырехцилиндровый двигатель Тойота 2AZ-FE, имеющий по 4 клапана на один цилиндр, сконструирован для поперечного расположения в моторном отсеке. Блок цилиндров с открытой рубашкой охлаждения – алюминиевый (легкосплавный). Размер диаметра цилиндра составляет 88.5 мм. В нем используются тонкостенные гильзы – чугунные, с неровной наружной поверхностью, для обеспечения теплоотвода и надежной посадки в блок цилиндров. В двигателе применяются легкосплавные поршни с длиной хода в 96 мм. Общая масса мотора составляет 138 килограмм.

Степень сжатия зависит от модификации двигателя, и находится в диапазоне от 9.6 до 12.5. Заводская мощность двигателя, также зависит от модификации и может составлять — от 149 до 170 лошадиных сил. Еще одним зависящим от модели двигателя показателем является крутящий момент – от 187 до 224 Нм.

В двигателе Тойота 2AZ-FE используется инжекторная, с распределенным впрыском топлива, система питания. Марка используемого топлива – 95 бензин. Расход топлива зависит от модели автомобиля, на котором установлен двигатель 2AZ. Более подробно ниже.

Рабочая температура двигателя Тойота 2.4 2AZ-FE находится в районе 95 градусов Цельсия. Для ее поддержания используется система охлаждения, состоящая из помпы, радиатора, механического термостата, отопительной печки и расширительного бочка.

Еще один важный момент — сколько масла в двигателе? В модификации 2AZ-FE — 4.3 литра, а в 2AZ-FXE — 3.8 литра. Допускаемое потребление составляет до 1000 грамм масла на тысячу километров. Регламентируемая периодичность замены моторного масла устанавливается по прохождению 10000 км. При этом рекомендуется осуществлять замену масла через каждые 5000 км пробега. Используется моторное масло 5W-30 и 10W-30 для двигателей Тойота 2AZ-FE.

Расход топлива

Расход топлива для моторов модификации 2AZ имеет различные показатели в зависимости от автомобиля, на который он установлен, может отличаться на 1.5 — 2 литра на 100 км.

Например, потребление бензина для Камри XV40 2.4 литра, с 5-и ступенчатой автоматической коробкой, составляет:

13.6 л. в городе;
7.8 на трассе;
9.9 смешанный цикл.

На какие Тойоты устанавливался 2AZ

В Тойота Камри мотор 2AZ объемом 2.4 литра устанавливался с 2002 по 2011 год. Помимо этого агрегат использовался в других моделях Toyota:

Matrix S (с 2009 по 2011 г);
Corolla XRS (с 2009 по 2010 г);
Camry Solara (с 2002 по 2008 г);
RAV4 (с 2004 по 2007 г);
Highlander, Kluger, Harrier (с 2001 по 2007 г);
Scion tC (с 2005 по 2010 г);
Scion xB (с 2008 по 2012 г);
Toyota MarkX Zio (с 2007 по 2013 г).

Как поменять стойки стабилизатора на Тойоте Камри 40

Производить замену стоек стабилизатора на передней или задней оси возможно, только предварительно разгрузив деталь. Эти работы правильнее и безопаснее проводить, подняв машину на подъемнике, но можно и поднять сторону на домкрате и поставить упор под ступицу. Сняв колесо, нужно зачистить гайку и резьбу щеткой, обработать WD-40 и дать время постоять. Гайки очень часто закисают настолько, что оказывается их проще срезать, чем открутить.

Из инструментов понадобится:

ключ-трещотка с головкой на 17;
ключ на 19;
если снимать нужно неоригинальную запчасть – для откручивания понадобится набор шестигранников.

Удерживая деталь на одной из сторон крепления сзади ключом на 19, спереди трещоткой нужно откручивать гайку, так же и для другой стороны. Новые детали в комплекте идут с новой гайкой, поэтому при снятии можно прикладывать любые усилия, не опасаясь повредить старую гайку.

Перед началом ремонта нужно подобрать запчасти. Стойки стабилизатора на Тойоте Камри в кузове асв 40 одинаковые и на левой и правой стороне, и спереди и сзади.

Производитель	Артикул	Цена
TOYOTA	48820-33070 48820-33040 48830-33040	2500 руб
CTR	CLT-75	620 руб
GMB	1001-0700	330 руб
TRW	JTS 845	1265 руб
BOSM	BSL-12561	350 руб
Febest	0123-ACV40F	470 руб
Blue Print	ADT385111	820 руб
Нет износа (полиуретановая, усиленная)	NL048	700 руб
LYNXAUTO	C7425LR	460 руб

Зная номер оригинальной детали, всегда можно подобрать более дешевые аналоги. Сложно сказать, какие лучше себя покажут в работе – это можно выяснить только на практике.

Необходимые автозапчасти

Также есть аналоги различных фирм-изготовителей: Febest, Fenox, VTR и прочие. Разница в цене ощутимая, ориентировочно в два раза. Давайте разберёмся, какую нам всё-таки стоит покупать. Оригинальный товар всегда является качественным, и срок его эксплуатации гораздо более долгий. Ещё плюсом покупки является гарантия на автозапчасть. При покупке же альтернативных вариантов вам не всегда предоставляется гарантия на автозапчасть, и зачастую отмечается достаточно быстрый износ товара. Качество исполнения тоже существенно будет отличаться. Так что советуем покупать всё же оригинальные автозапчасти.

Подводя итог, можем сказать одно: для долговременной и безремонтной эксплуатации автомобиля используйте только оригинальные автозапчасти. Удачи, и пусть ваша машина реже ломается.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

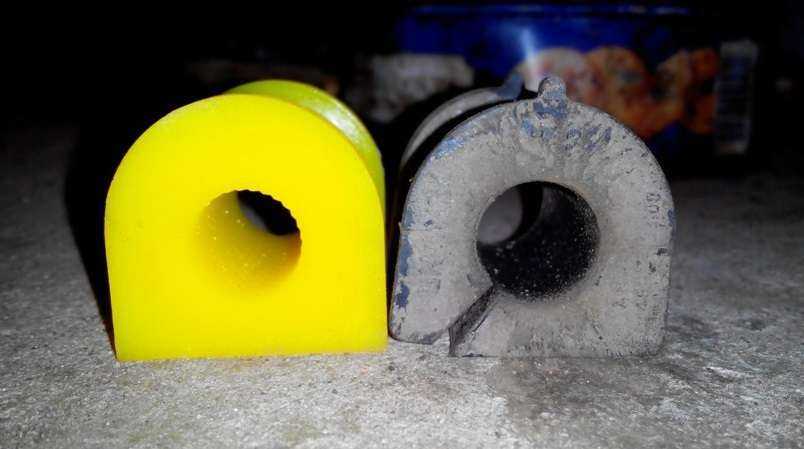

Признаки и причины износа втулок стабилизатора на Тойоте Камри 40

Оригинальные втулки на Камри, передние и задние, изготовлены из резины, поэтому они подвержены износу не только от нагрузок, но и просто от времени, даже в процессе щадящей эксплуатации. Эта деталь постоянно подвергается воздействию внешних факторов, которые постепенно разрушают материал и изменяют геометрию изделия.

В мануалах по сервисному обслуживанию Тойоты указано, что втулки стабилизатора должны подлежать замене уже при появлении потертостей, трещин или изменении структуры изделия, но не менее чем 1 раз в 30 000км (на практике – значительно меньше) или в 2 года. В условиях неидеального дорожного покрытия сильный урон стабилизатору и его составляющим наносится при наезде на кочки или попадании колеса в яму на высокой скорости.

На практике же, автовладельцы не вспоминают об этих деталях до возникновения люфта стабилизатора и, как следствие, ощутимых проявлений неисправности в ходовой части автомобиля. Признаками износа передних и задних втулок стабилизатора может быть:

скрипы или щелчки, слышимые при наклонах кузова;
вибрация в ходовой части, передающаяся на кузов авто;
стуки при движении на небольшой скорости по мелким неровностям;
общая неустойчивость при движении.

Появление любого из этих «симптомов» требует безотлагательного осмотра ходовой для выявления причины и ее устранения.

Замена цепи ГРМ на Тойоте Камри

Toyota Camry популярный автомобиль на российских дорогах. Большой спрос был обеспечен благодаря хорошему соотношению цены и качества, а также приспособленности к отечественным дорогам.

Однако любой механизм машины имеет конечный эксплуатационный ресурс, после чего выходит из строя. Среди частых проблем – поломка или растяжение цепи ГРМ. Ниже предлагается к ознакомлению информация по выбору надежной цепи ГРМ и ее замене. Учитывая, что их две – идущие на распределительный и коленчатый вал – в статье рассматривается замена обеих цепей.

Цепной механизм газораспределения управляет газовыми потоками в цилиндрах двигателя, изменяя фазу их рабочего режима. Это приводит к сильным нагрузкам на цепи ГРМ, которые рано или поздно выходит из строя и требуется провести их замену.

Выполним ремонт моторов Тойота Камри всех моделей

Ремонт двигателя Тойота Камри 20 (V20, XV20 4 поколения)
Ремонт двигателя Тойота Камри 30 (V30, XV30 5 поколения)
Ремонт двигателя Тойота Камри 40 (V40, XV40 6 поколения)

Ремонт двигателей Toyota Camry всех типов – 1mz-fe, 5s-fe, 2az-fe и объемов

Ремонт двигателя Тойота Камри 3,5 литра – 2GR-FKS (3,5л, 249 л с), 2GR-FE (3,5л, 249 л с), 2GR-FE (3,5л, 277 л с), 2GR-FKS (3,5л, 301 л с), 2GR-FE (3,5л, 268 л с)
Ремонт двигателя Тойота Камри 3,3 литра – 3MZ-FE (3,3л, 210 л с), 3MZ-FE (3,3л, 225 л с)
Ремонт двигателя Тойота Камри 3,0 литра – 1MZ-FE (3,0л, 186 л с), 1MZ-FE (3,0л, 190 л с), 1MZ-FE (3,0л, 210 л с), 1MZ-FE (3,0л, 192 л с), 1MZ-FE (3,0л, 194 л с),
Ремонт двигателя Тойота Камри 2,5 литра – 2AR-FE (2,5л, 181 л с), A25A-FXS (2,5л, 178 л с), 2AR-FXE (2,5л, 160 л с), 2MZ-FE (2,5л, 200 л с), A25A-FXS (2,5л, 176 л с), A25A-FKS (2,5л, 203 л с), 2AR-FXE (2,5л, 154 л с), 2AR-FE (2,5л, 178 л с), 2AR-FE (2,5л, 169 л с), 2AR-FE (2,5л, 179 л с)
Ремонт двигателя Тойота Камри 2,4 литра – 2AZ-FE (2,4л, 167 л с), 2AZ-FE (2,4л, 152 л с), 2AZ-FE (2,4л, 159 л с), 2AZ-FXE (2,4л, 147 л с), 2AZ-FE (2,4л, 158 л с), 2AZ-FE (2,4л, 145 л с), 2AZ-FE (2,4л, 151 л с), 2AZ-FE (2,4л, 154 л с), 2AZ-FE (2,4л, 160 л с), 2AZ-FE (2,4л, 157 л с)
Ремонт двигателя Тойота Камри 2,2 литра – 5S-FE (2,2л, 131 л с), 5S-FE (2,2л, 140 л с), 3C-T (2,2л, 88 л с),
Ремонт двигателя Тойота Камри 2,0 литра – 3C-T (2,2л, 91 л с), 5S-FE (2,2л, 133 л с), 5S-FE (2,2л, 136 л с), 6AR-FSE (2,0л, 150 л с), 1AZ-FE (2,0л, 148 л с), 3S-FE (2,0л, 135 л с), 3S-FE (2,0л, 140 л с), 1AZ-FE (2,0л, 150 л с),
Ремонт двигателя Тойота Камри 1,8 литра – 4S-FE (1,8л, 125 л с)

Особенности ремонта АКПП

Автоматическая коробка передач Toyota – весьма дорогостоящий агрегат, ремонт которого в автосервисе тоже будет стоить, скорее всего, немало. Однако во многих случаях реально самостоятельно вернуть сломанную японскую АКПП обратно в строй. Другое дело, что при большом количестве неисправных деталей дешевле и проще заменить её на другую, новую или с пробегом. К тому же не факт, что после кустарного ремонта это устройство будет работать, как надо.

Автолюбителям, особо не знакомым с конструкцией тойотовских коробок, лучше в случае её поломки прибегнуть к помощи автосервиса. Но следует учесть, что некоторые мастера могут попытаться сэкономить на стоимости деталей за счёт качества предоставляемых услуг.

Ремонт и обслуживание

Обслуживание силового агрегата Тойота 2AZ-FE заключается в своевременной замене расходных материалов.

Регулировка клапанов на 2AZ — операция не простая. Не в каждом сервисе возьмутся за такую работу, а где это сделают правильно, попросят не маленькую сумму. Поэтому владельцы данной процедурой часто пренебрегают.

При появлении излишней вибрации и нарушении плавности работы мотора 2AZ-FE потребуется проверить состояние балансировочных валов. Они расположены в картере двигателя.

Ремонт двигателя серии 2AZ-FE требует значительных денежных вложений. При наблюдении износа отдельных элементов мотора, капиталка двигателя заключается в полной замене силового агрегата. Многие автовладельцы решают проблему путём приобретения контрактного мотора 2AZ-FE.

Замена цепи ГРМ

Замена цепи ГРМ на силовом агрегате 2AZ-FE осуществляется по мере износа основных элементов, входящих в газораспределительный механизм. Стоимость оригинального ремонтного комплекта очень высокая, поэтому рациональней использовать аналоговые варианты. Их цена может составлять от 3500 до 10000 рублей. Выпускаются японской фирмой OSK. Также потребуется приобрести моторное масло, масляный фильтр и герметик. Приобретение указанных материалов обойдется в три тысячи рублей. При выполнении замены цепи ГРМ в сервисных центрах, стоимость работы составит порядка 12000 рублей.

При замене цепи ГРМ требуется сопоставить все метки, предусмотренные в моторе 2AZ-FE. С их помощью выставляются следующие элементы по отношению друг к другу:

шкив коленвала с нулевой отметкой на лобовой части;
звездочки распределительного вала с крышкой подшипников распредвала;
звездочки впускного и выпускного распределительного вала.

Этапы замены подшипника опорной стойки

Конструкция механизма опорного подшипника представляет собой цельный модуль:

Первым делом необходимо демонтировать всю стойку, для этого откручивают верхний шток амортизатора при помощи ключа.
Автомобиль поднимается домкратом для снятия нижней части опорной стойки. Откручивают тормозной шланг от опоры.
Откручивают гайки внизу стойки.

Снимаем три гайки под капотом в верхней части опоры и вынимаем ее.

После снятия опоры тщательным образом очищают посадочное место от загрязнений и обследуют модуль на предмет коррозии. Если на опоре присутствуют значительные повреждения, старую стойку необходимо заменить на новую. При незначительных нарушениях поверхности металла, эти места очищают, обрабатывают преобразователем ржавчины и красят.

В случае, если с опорой все в порядке, а подшипник требует замены – разбирают опору и делают ревизию опорного подшипника.

При помощи подготовленных стяжек пружину сжимают, позволяя выполнять работы по замене подшипника и замены сальника. Работу по стягиванию пружины лучше проводить в паре с помощником.

Для снятия пружины лучше воспользоваться специальным приспособлением для ее сжатия и хранить следует пружину в сжатом состоянии в безопасном месте. В большинстве случаев подшипники меняют на новые. Как правило, ремонтировать их не имеет смысла.

Замена опорного подшипника задней амортизационной стойки отличается от демонтажа передней тем, что доступ в салон авто Тойота Камри выполняют через заднюю дверь путем снятия сидений.

Для этого нижняя часть задних сидений демонтируется и вытаскивается. Спинки складываются, выполняется демонтаж боковин, за которыми расположены верхние крепления амортизатора.

Выкручивают все три гайки и стойку снимают вниз. Далее процедура аналогична, как на передних стойках.

Движение на авто с неисправными стойками сложно назвать комфортным, к тому же от этого немало страдает управляемость. Поэтому их замену следует проводить сразу же после появления первых симптомов неисправности.

Конструктивное отличие задней подвески Камри V70 от Камри V50.

Решил за часик набросать пост по свежим следам дискуссии на другом федеральном портале. Пост в большей степени приглашение к дискуссии пользователей, которые длительное время владели японским седаном от Тойота Камри V40 до Тойота Камри V55, где передняя и задняя подвеска Макферсон. В связи с этим появилось желание поднять этот вопрос на D2 в нашем клубе «тойотафанов» и сравнить чем же она отличается от задней подвески Камри V70. А для этого есть предлог, но об этом чуть позже.

Последний месяц в период пандемии на Дроме стало как-то скучновато, поэтому я временно ушёл на другой форкм, где ранее принимал активное участие во времена владения Маздой 6 третьей генерации со скайактивным мотором и Фордом Мондео 5-генерации с экобустом. Да к тому же за почти два года эксплуатации своей Камри V70 уже почти всё сделал по своей машине, что первоначально хотел после её покупки в августе 2021 года.

Итак задняя подвеска MacPherson Тойота Камри от V40 до V55 построена на платформе Тойота К с полностью независимой пружинной подвеской со стойками МакФерсон, подрамником, т.е. тип подвески качающейся свечи. Всё бы ничего, но на фото я синими звёздочками обозначил наличие рычагов в этой на вид не сложной подвеске. Самый главный плюс этой подвески это низкие затраты на производство по сравнению с аналогичными системами на двойных поперечных рычагах, как у Камри V70. Ну а самый главный минус это якобы потеря устойчивости при движении на высокой скорости и при резком торможении.

Я не просто так привёл в пример конструкцию задней подвески Тойота Камри V50 cо стойками Макферсон, двумя поперечными и одним продольным рычагом, так как на Дроме у меня разгорелся спор с вездесущими «экспертами», которые пытались меня убедить, что в задней подвеске Камри V70 ничего не изменилось по сравнению с прежними генерациями японского седана. И даже доводы о глобальной платформе Тойоты TNGA на них не возымели никакого действия.

Очень упрощённо конструктивно тележка Камри от V40 до V55 выглядит так. Весь прикол в том, что по старой платформе Тойота К очень много материала в различных технических источниках, а вот по новой тележке GA-К Камри V70 почти ничего, кроме как все повторяют, что новая лего-платформа Тойоты позволила опустить центр тяжести автомобиля на 20-25 мм при этом задняя подвеска стала многорычажной. И при этом ни одной конструктивной схемы в интернете, одни слова на технических продвинутых порталах и не более.

Вот теперь можно перейти к многорычажной подвеске Камри V70, которая построена на новой модульной платформе TNGA с аббревиатурой GA-K и сравнить чем же она отличается от прежней платформы Камри V50 Тойота К.

Как видим на фото с каждой стороны по два рычага, плюс подрамник и стабилизатор. Не четыре и не три, а два. Хоть стрелочки направлены на сайлентблоки, но понятно что я имел ввиду. Все фото задней подвески брал в Яндексе. Жаль, что не удосужился подробно сфотографировать её при прохождении у дилера ТО-1. На ТО-2 исправлюсь.

На этом фото задней подвески Камри V70 прекрасно видно, что стойки отдельно, пружины отдельно, а не как у Камри V50 качающаяся свеча стойки в пружине. Обсуждение постов на Дроме не позволяет на фото показать все основные узлы задней подвески нашей машины, как на Драйв 2. Отсюда спор с местными «знатоками».
