Признаки неисправности шрусов: как проверить шрус внутренний и наружный

Неисправности ШРУСа: признаки и симптомы

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира

С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить  поврежденную деталь

Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона

Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении.  Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно.  Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир  будет хрустеть точно так же, как и наружный.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров

Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески

Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок

Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Причины поломки ШРУСа

На срок службы ШРУСа влияет множество факторов, но основными являются:

• повреждения пыльника;
• езда на высокой скорости по неровной дороге;
• люфты на шаровых опорах;
• неправильная установка;

При повреждениях пыльника, внутрь попадает влага, которая постепенно вымывает смазку. Кроме того, на трущиеся части гранаты попадают пыль, песок, грязь. Все это способствует  ускоренному износу ШРУСа. Если вы обнаружили малейшее повреждение пыльника, его следует заменить, и под пыльник не забудьте напихать смазки. Кстати, смазка в данном случае, нужна специальная. Она так и называется ШРУС. Регулярный осмотр нижней части автомобиля  и проверка состояния пыльников, позволяют существенно продлить срок жизни гранат.

Что касается езды по неровным дорогам, то убивает она не только ШРУСЫ. Вообще говоря, проще сказать, что в автомобиле от такой езды не страдает. Поэтому, если вы хотите ремонтировать машину, как можно реже, старайтесь ездить, как можно аккуратнее.

Перекосы и другие ошибки при замене ШРУСА так же существенно сокращают срок его жизни. Поэтому, если не уверены что сможете заменить эту деталь самостоятельно, лучше и не пытайтесь. Дешевле будет заплатить за работу специалисту, чем покупать новый ШРУС через несколько тысяч километров пробега. Ну и конечно же, не стоит покупать изделия низкого качества, так как они, хотя и стоят мало, ездят фактически столько же.

Подробнее поговорим о люфтах в шаровых опорах. Возникший в результате износа опоры люфт, негативно будет влиять и на состояние ШРУСа.  А если при движении на скорости палец шаровой опоры вырвет из крепления, внутренний ШРУС вообще может быть разбит. Кстати говоря, все основные удары судьбы принимают на себя внешние гранаты. И связано это с тем, что они соединяются через ступицу с колесом. Именно от колеса, шарнир равных угловых скоростей получает мощные удары и сотрясения. Да и вода с грязью испод колес быстрее и больше попадают именно на наружные ШРУСЫ. Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно постараться. Исключением является ситуация, когда вырывает палец шаровой опоры.

Замена пыльников и ШРУС Volkswagen Polo

О наличии и устройстве этого узла водители не слышали до тех пор, пока в эксплуатации не появились автомобили с приводом на передние колёса.

Главной особенностью таких машин является тот факт, что ведущие колёса должны выполнять повороты при движении автомобиля по дорогам. Если взять для установки на привод передних колёс известные шарнирные устройства, могут возникнуть проблемы в виде потери мощности силового агрегата, некоторые другие неисправности:

• ускоренный износ и выход из строя шарниров;
• вращение колёса получают неравномерно;
• при движении появляется вибрация;
• сильные нагрузки на валы и шестерни ускоряют их износ.

Чтобы избежать таких проблем специально для этого конструкторы разработали шарнир равных угловых скоростей, который может быть внешним или внутренним. После их установки получили:

• Улучшенную проходимость транспортного средства.
• Хорошую управляемость машины во время движения.
• Уменьшилась себестоимость изготовления автомобиля.

Этот узел водители называют гранатой, который также устанавливают на задний мост машин при его независимой подвеске. Качественно изготовленный ШРУС при правильном обслуживании и эксплуатации прослужит длительное время без поломок.

Как определить поломку на ВАЗ и других авто и понять, что ШРУС надо менять

Выяснить, какой шарнир пришел в негодность и начал хрустеть, можно с помощью универсального метода. Для этого нужно действовать следующим образом:

1. Выровнять колеса авто.
2. Включить ручной тормоз, нейтральную передачу.
3. Поднять домкратом одно из передних ведущих колес.
4. Включить первую передачу, отпустить педаль сцепления и тронуться.
5. На следующем этапе начать медленно нажимать на тормоза. При неисправности внутренней «гранаты» появятся характерные стуки справа или слева. Проблемный внешний шарнир проявится хрустом. Для более точной диагностики во время описанных процедур можно повернуть руль вначале влево, а затем вправо.

Здесь нельзя пренебрегать правилами безопасности

Важно не забывать о ручном тормозе, использовать противооткатный упор. Опускать домкрат можно только после того, как колесо перестанет вращаться

Как проверить внешний ШРУС

Диагностику нужно начинать именно с этих элементов. Здесь можно сосредоточиться на двух основных методах.

Во-первых, на ровной площадке с вывернутым до упора рулем рекомендуется поездить по кругу. Боковые стекла лучше опустить. Это нужно для того, чтобы лучше слышать:

1. Во время поворота налево могут появиться стуки с правой стороны, свидетельствующие о неисправностях.
2. Наоборот, при движении направо хруст и другие звуки могут появиться с противоположной стороны.
3. Кроме того, может проявляться и вибрация руля.

Как проверить внутренний ШРУС

В этом случае определить поломку сложнее, поскольку она не проявляется так явно. При разгоне или во время быстрой езды может появляться гудение или другие шумы на фоне вибраций, дерганий машины.

Если авто едет медленно по неровной дороге с большим количеством выбоин, то при проблемах с внутренним шарниром можно услышать его хруст.

Где стучит? — как по месту стука определить возможную поломку авто
Современный автомобиль является сложной конструкцией, состоящей из множества узлов, агрегатов, деталей. В процессе эксплуатации отдельные части машины изнашиваются. Определенные проблемы проявляется…

Процедура замены наружного ШРУСа

Значительно удобнее работать с приводом (полуосью) когда он снят и закреплён на верстаке в тисках. Но можно и не выполнять лишних операций по демонтажу и сливу масла из коробки передач, сняв наружную гранату прямо под машиной, работая снизу или в арке крыла.

Без снятия полуоси

Сложность задачи заключается в том, что при сбивании наружного ШРУС важно не передавать лишних усилий через вал на внутренний. Он может разобраться или выскочить из коробки

Поэтому действовать нужно аккуратно, желательно вдвоём с помощником:

• ослабляются болты или гайки креплений колеса, а также гайка, стягивающая ступичный подшипник;
• машина с нужной стороны поднимается домкратом и закрепляется на надёжной подставке;
• снимается колесо, отворачивается ступичная гайка;
• дальнейшие действия могут отличаться в зависимости от модели автомобиля, но в самом частом случае подвески типа «МакФерсон» надо отсоединить поворотный кулак от шарового соединения с рычагом или растяжками, для чего расстыковывается палец шаровой опоры или откручивается её корпус от рычага;
• стойка отводится в сторону, при этом хвостовик наружного ШРУС выходит из шлицевого соединения ступицы;
• с пыльника гранаты снимаются хомуты и чехол, удаляется лишняя смазка, мешающая работать со внутренней обоймой;
• наиболее ответственный момент – удерживая вал, нанести резкий удар тяжёлым молотком через проставку в торец внутренней обоймы, при правильном выполнении граната сдвинется по шлицам или вообще отделится от привода;
• замене подлежат пыльник, хомуты, гайка, ШРУС в сборе и стопорное пружинное кольцо, обычно всё это имеется в ремкомплекте вместе с тюбиком специальной смазки, обычная многоцелевая тут не годится;
• в первую очередь на вал устанавливается новый пыльник;
• новый смазанный шарнир надевается на вал и резким движением продвигается до щелчка стопорного кольца, иногда приходится нанести лёгкий удар в торец хвостовика, защитив его от деформации старой гайкой;
• в обратном порядке собирается подвеска, гайка ступицы затягивается согласно ремонтной документации на конкретную машину.

Снятие и установка приводов передних колес Volkswagen Polo

Отсоедините с помощью отвертки или перекусите с помощью бокорезов большой крепежный хомут защитного чехла наружного шарнира равных угловых скоростей. Снимите большой крепежный хомут. Крепежные хомуты защитных чехлов шарниров равных угловых скоростей являются одноразовыми. В процессе сборки устанавливайте только новые хомуты. Они обычно входят в комплект нового ШРУСа.

Замена и разборка Шруса Поло седан

В целях облегчения демонтажа крепежного хомута допускается его распиливание с помощью ножовки по металлу. При его распиливании будьте предельно аккуратны, чтобы не нанести повреждения краям паза под защитный чехол на корпусе ШРУСа. Сдвиньте чехол с корпуса наружного шарнира равных угловых скоростей.

Сбейте обойму шарнира равных угловых скоростей с вала, преодолевая сопротивление стопорного кольца. Для сбивания обоймы используйте молоток и бородок. Откручиваем 3 болта крепления шаровой опоры к рычагу подвески 4. Тянем на себя полностью стойку замена шруса фольксваген поло седан выводим шаровую с крепления, достаем приводной вал!

Вытаскиваем старые пыльники и избавляемся от старой смазки. На стоимость ремонта это практически не повлияет, зато замена шруса фольксваген поло седан будете уверены, что обе эти детали на вашей машине новые, и в ближайшем будущем вам их поломка не грозит.

Зачастую ШРУС называют гранатой из-за внешнего сходства этой детали с ручной гранатой, а также благодаря находящимся внутри обоих устройств стальных шариков. Да замена шруса фольксваген поло седан поломка шарнира сродни взрыву — с неисправным элементом о продолжении движения не может быть и речи. Вот почему превентивная замена гранаты Поло седан, если та находится на грани выработки своего ресурса, предпочтительнее экстренной — когда та ломается.

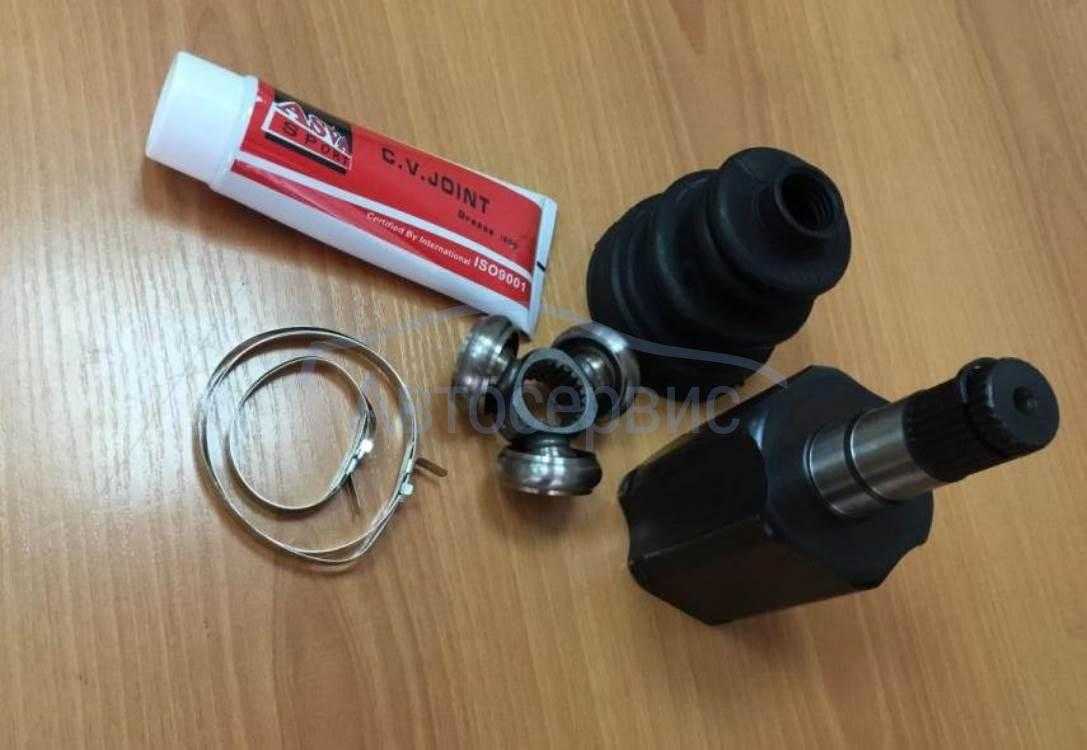

Для работы мастеру потребуются: Комплект новых шарниров. На Поло разных лет выпуска размеры ШРУСов могут несколько разниться — это необходимо учитывать при их приобретении. Главное, чтобы запчасти были заводского, а не кустарного производства.

Предпочтительнее оригинальные или детали российского производство — они изготовлены из наиболее прочных сталей; Новые пыльники. Нередко они продаются в комплекте с шарнирами, но иногда их приходится приобретать отдельно. Как выбрать шарнир равных угловых скоростей Фольксваген Поло зарекомендовал себя надёжным современным автомобилем. Его обслуживание и ремонт не потребуют больших финансовых затрат, следует только правильно выбирать расходные материалы для обслуживания или запасные части для ремонта.

Наиболее приемлемый вариант, это замена шруса фольксваген поло седан оригинальные запчасти для ремонта, но они имеют соответствующую стоимость.

Так оригинальный наружный пыльник ШРУС стоит примерно рублей, внутренний рублей. Кроме замена шруса фольксваген поло седан запасных частей многие владельцы приобретают узлы других известных производителей. Стоимость шарниров от этих компаний начинается от рублей. В комплекте с шарниром должен быть пыльник и хомуты его крепления. Некоторые производители запасных частей в дополнение к комплекту предоставляют ступичную гайку.

Цена изделия может меняться в ту или иную сторону, это зависти от приобретаемого бренда. Как заменить повреждённый ШРУС Диагностика узлов и замена шруса фольксваген поло седан трансмиссии машины показала, что требуется замены отслужившего свой срок шарнира равных угловых скоростей. Эту операцию можно доверить специалистам или выполнить самостоятельно.

Для работы, кроме новых запасных частей, понадобиться инструмент и приспособления. Владельцу машины следует приготовить автомобильный домкрат, подставку под приподнятый автомобиль, набор гаечных ключей, головок, последние должны иметь двенадцатигранник.

Срез или облом шлицевой части

Самое страшное на вид повреждение — когда ШРУС просто разрушается по металлу. Первая причина такого разрушения — покупка некачественного ШРУСа, при производстве которого допустили брак или использовали некачественное сырье. Вторая причина — внесение изменений в конструкцию автомобиля, как правило, лифт (увеличение клиренса) внедорожников. В таком состоянии ШРУС становится в нестандартное положение, поворачивается на нестандартные углы, иногда задевает другие части автомобиля.

Нечасто, но бывает и другая беда — перетяжка ступичной гайки, что приводит к разрушению. Определяется она обычно на первых метрах движения после схода с подъемника или при движении по ямам. Очевидная ошибка механика-установщика.

Признаки, сигнализирующие о неисправностях внутреннего и наружного ШРУСа

Внутренний шарнир примыкает сразу к коробке переключения передач. С его противоположной стороны прикрепляется полуось – она  вставлена по центру игольчатых подшипников, функционирующих в трех плоскостях. С ее помощью соединяются две «гранаты».

О неисправностях данного элемента свидетельствуют следующие проявления:

• вибрации, хруст и стуки при езде;
• появление шума при повороте руля;
• следы смазки на внутренней поверхности шин ведущих колес;
• «подпрыгивание» машины даже при движении по ровной дороге.

Задачей внешнего шарнира является компенсация постоянно изменяющегося угла между полуосью и колесом во время поворота. С внутренней «гранатой» этот элемент соединяется полуосью. Неисправности этого элемента проявляются при поворотах во время езды.

Хруст и другие симптомы

Чаще всего проблемы с шарнирами угловых скоростей проявляются симптомами в виде хруста, который возникает при разгоне и поворотах. Кроме того, о неисправностях свидетельствуют вибрации, рывки и удары при езде. Проблемы наружного ШРУСа проявляются при резком начале движения с места, поворотах.

Две разновидности шарниров «хрустят» по-разному:

1. Для диагностики внутренних элементов можно использовать прямую дорогу со значительными выбоинами. При езде по ней проблемный узел обязательно застучит.
2. Также можно существенно утяжелить заднюю часть ТС. При движении в таком состоянии появившийся хруст будет свидетельствовать о поломках внутренней “гранаты”.
3. Еще получится выявить проблемы при ускорении во время езды на высокой скорости. Они проявляются через вибрации и подергивания.
4. Явные хрустящие звуки сопровождают работу наружной «гранаты» в большинстве случаев при вхождении в крутые повороты, когда приходится сильно выворачивать руль. Кроме того, о неисправностях будет свидетельствовать отдача в рулевое колесо.

Может ли эта деталь гудеть при движении

Работоспособность шарниров угловых скоростей можно проверить достаточно простым способом.

Такая нехитрая методика поможет определить состояние интересующих узлов. Звуковое сопровождение свидетельствует о том, что ШРУС может попросту развалиться на мелкие части. В первую очередь это может произойти с наружными элементами.

Причины поломки ШРУСа

Шарнир равных угловых скоростей может быть неисправен даже в новых автомобилях, имеющих минимальный пробег. Причин непригодности узла несколько, они связаны как с недостатком обслуживания, так и эксплуатацией:

• малое количество смазки – старый лубрикант может вымываться или высыхать, тогда металл, не имеющий смазки, будет стачиваться;
• неверная установка;
• повреждение пылевого кожуха – каждый узел имеет защиту – пыльник, препятствующий загрязнению. Если он поврежден – пыль с водой будут поступать внутрь, ускоряя износ узла;
• буксировка тяжестей и агрессивная езда – эти факторы повышают нагрузку на шарниры, ведь они вынуждены пропускать через себя больше мощности;
• плохое качество – если узел не оригинальный или выпущен с браком, это снижает его ресурс;
• повреждение – ДТП, движение по разбитым дорогам, попадание в яму станут причиной разрушения шарнира;
• люфт шаровой опоры – колеса, которые не закреплены надежно, больше нагружают детали;
• естественный износ.

Чтобы увеличить срок службы детали, следует не перегружать ее резкими ускорениями, регулярно смазывать, проводить техническое обслуживание. Тогда узел будет служить дольше, но все же со временем испортится.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Внешние и внутренние ШРУСы

На каждое колесо переднеприводного автомобиля устанавливаются 2 ШРУСа. Внутренний шарнир соединяет коробку передач и полуось, внешний – полуось со ступицей колеса. Работая в паре, они обеспечивают передачу крутящего момента при всех типах нагрузок.

В наиболее распространённых шариковых шарнирах, внешние ШРУСы оборудованы радиусными канавками, обеспечивающими бесперебойность работы автомобиля при поворотах колёс. Внутренние гранаты с прямыми канавками компенсируют перемещения деталей узла вдоль оси при колебаниях передней подвески и вибрации автомобиля.

Конструктивные отличия различных типов ШРУСов мы опишем ниже.

Шариковые

Состоят из корпуса (наружной обоймы) с 6 канавками, сепаратора, 6 шариков и внутренней обоймы с 6 канавками. В ходе эксплуатации автомобиля, шарики перемещаются по канавкам, обеспечивая передачу крутящего момента от двигателя на колёса.

Шариковые гранаты чаще всего встречаются на переднеприводных легковых автомобилях.

Внутреннее устройство шарикового ШРУСа

Принцип работы шарикового шруса

Триподные

В триподных ШРУСах вместо шариков используются сферические ролики, которые крепятся на пальцах опоры с помощью подшипников.

Триподные автомобильные гранаты устанавливаются как на легковые, так и на грузовые машины с малой грузоподъёмностью.

Принцип работы триподной автомобильной гранаты

Внутреннее устройство триподного ШРУСа

Кулачковые

Кулачковые ШРУСы конструктивно состоят из 2 вилок и 2 фасонных дисков. Площадь сцепления (контакта) вилок является значительной, поэтому элементы шарнира выдерживают серьёзные нагрузки при эксплуатации.

Кулачковые шарниры получили широкое распространение на грузовых автомобилях повышенной грузоподъёмности.

Внутреннее устройство кулачковой автомобильной гранаты

Спаренные карданные

Являются наименее востребованными устройствами. Изготавливаются из двух карданных шарниров, состыкованных между собой.

В настоящее время используются при производстве мощной строительной техники, тракторов, некоторых моделей грузовиков и внедорожников.

Принцип работы спаренного карданного ШРУСа

Замена пыльников шрусов приводного вала (АКПП) — бортжурнал Volkswagen Polo Hatchback 1.4 (AKK) АКПП 2001 года на DRIVE2

Всем привет! Дошли ноги на гараж наконец то) Пришло время замены пыльников шрусов внешнего и внутреннего… Их состояние было совсем удручающее… Старался долго не затягивать ибо платить в три дорого за шрусы хорошего качества не было желания! Заказывал GKN оба пыльника, но по привозу внутреннего не было заменили на подобного ему!

1. GKN-Spidan 26252 Пыльник шруса наружный2. GKN-Spidan 24660 Пыльник приводного вала, комплект

Порядок работ:1. Поддомкратил машину и снял колесо2. Откручиваем гайку крепления шруса к ступице (понадобилась головка 12-ти гранная на 30, после замены в комплекте уже идет обычная 6-ти гранная)3. Откручиваем 3 болта крепления шаровой опоры к рычагу подвески4. откручиваем гайку рулевого наконечника и вытаскиваем его5. откручиваем 6 болтов крепления приводного вала к АКПП (Масло в отличии с МКПП сливать не нужно!) 12-ти лучевым торксом, откручивал прямо со стороны арки колеса ( с ямы не подлезть), удлинив ключ трещетку переходниками!6. Тянем на себя полностью стойку и выводим шаровую с крепления, достаем приводной вал!7. Вытаскиваем старые пыльники и избавляемся от старой смазки.8. выбиваем наружный шрус (На фото показал способ)9. С комплекта берем новую смазку и заполняем внутренний шрус приводного вала, одеваем пыльник и натягиваем на шрус, не забываем про хомуты!10. Берем пыльник наружного шруса и одеваем на вал.11. С комплекта наружнего шруса берем проволочку-стопор и одеваем наружный шрус, делаем пару ударов, чтобы защелкнулся стопор и шрус не вынимался с вала. Набиваем смазку с комплекта, так же не забываем за хомуты (есть хомуты которые нужно сначало одевать перед пыльником, а есть которые поверх обматываются по длине и зажимаются)12. Для стягивания хомутов использую торцевые кусачки, проточенные по бокам для большего захвата.

13. Собираем все в обратном порядке и перепроверяем все что откручивали)

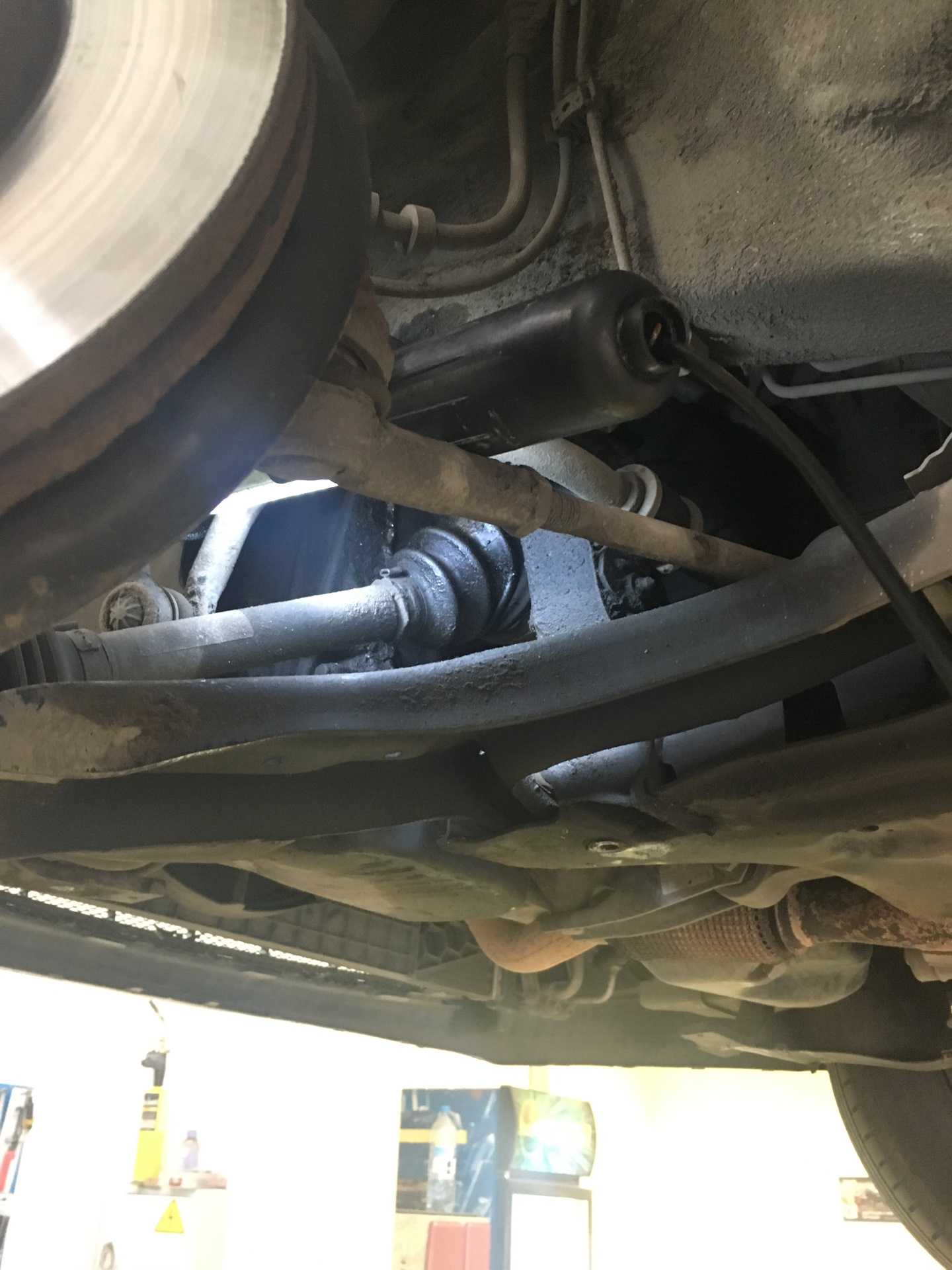

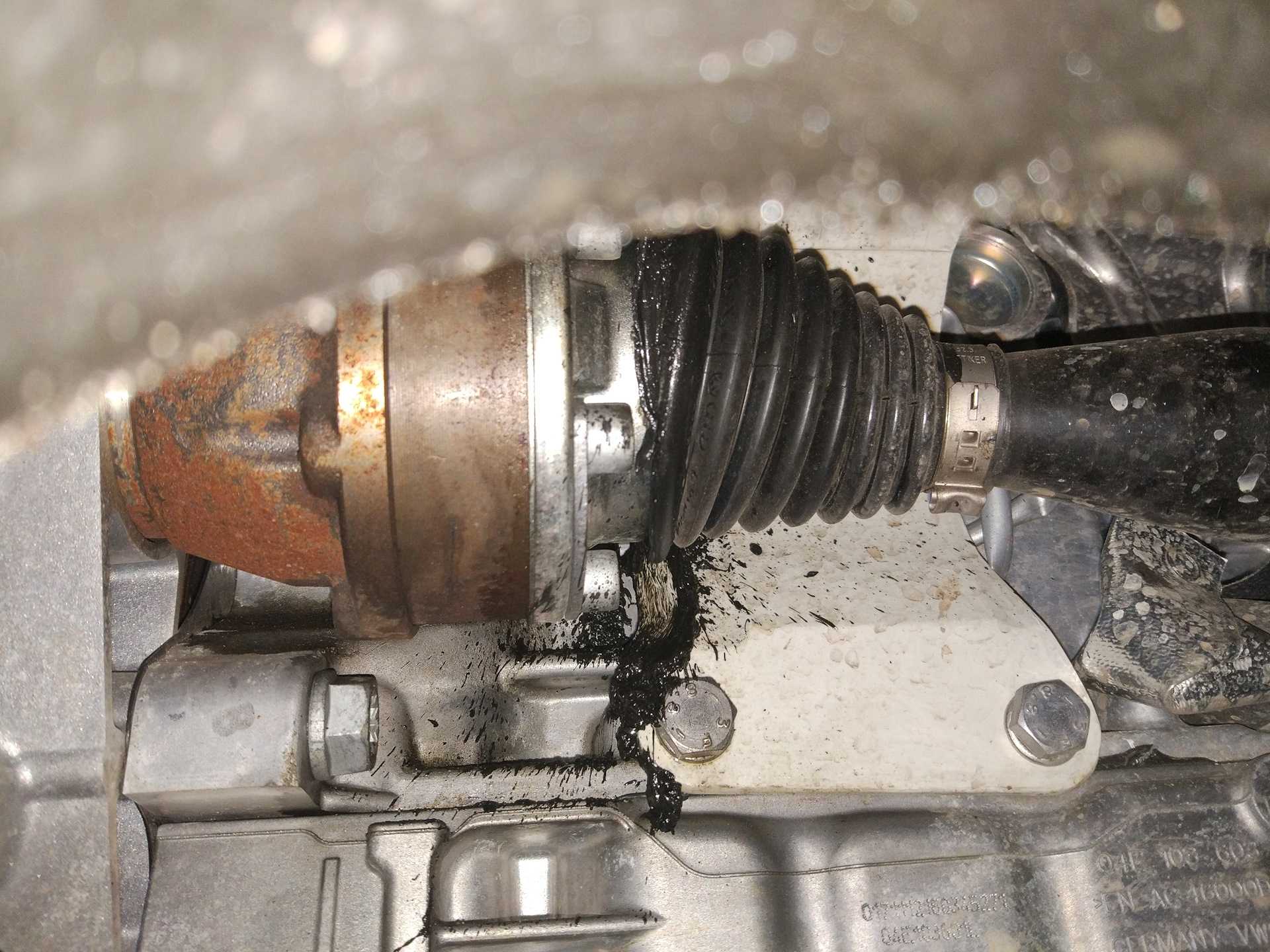

вот такое состояние было у пыльников

вот такое состояние было у пыльников

Откручиваем болты крепления вала к коробке! На рисунке удлиненный ключ-трещетка с 12-ти лучевым торксом

Держа на весу, выбиваю наружный шрус с приводного вала

новый пыльник

Приводной вал устанавливаю на место

Собираю все на место!

Не забудьте все еще раз перепроверить!

всем спасибо за внимание и удачи!

Цена вопроса: 900 ₽ Пробег: 185000 км

Замена тормозных дисков фольксваген поло седан

• Главная » Фольксваген » Замена тормозных дисков фольксваген поло седан
• вот моя машина и пробежала 115000 км и на тормозных дисках был приличный износ
• диски были взяты A1461Vтормозные колодки textar ( в комплекте шли колодки направляющие пластины и болты для пальцев)

2) снимаем суппорт, 2 болта на 13

6)берем звездочку т30 и откручиваем болт который держит тормозной диск

11) после замены колодок и тормозных дисков тормозную систему не следует эксплуатировать в нормальном режиме, пока не произведена процедура обкатки это примерно 350км
всем спасибо за внимание

Выбор и установка передних тормозных дисков на Volkswagen Polo

Тормоза Фольксваген Поло состоят из двух независимых систем: рабочей с гидравлическим приводом на все колёса и механической парковочной с тросом на задние колёса, которая блокирует движение автомобиля на стоянке.

Тормозной рабочий механизм имеет двухконтурную схему с диагональным распределением нагрузки гидравлики – первый контур обеспечивает одновременное торможение правого переднего и левого заднего колёс, второй – правого заднего и левого переднего.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Тормозной узел передних колёс – дисковый со свободным суппортом, который снабжён поршневым цилиндром и направляющей в виде одного целого с поворотным кулаком

Зазоры между тормозными колодками и диском регулируются в автоматическом режиме

Тормозной узел передних колёс – дисковый со свободным суппортом, который снабжён поршневым цилиндром и направляющей в виде одного целого с поворотным кулаком. Зазоры между тормозными колодками и диском регулируются в автоматическом режиме.

Износ рабочей поверхности дисков и колодок на Фольксваген Поло седан зависит от разных факторов: стиля вождения, условий эксплуатации автомобиля, климата и материала фрикционного покрытия, из которого они изготовлены. Во время прохождения планового ТО замеряют толщину накладок дисков (колодок и тормозных барабанов на задних колёсах), определяя минимальное значение износа:

• Минимальная толщина переднего тормозного диска на Фольксваген Поло – 19 мм.
• Минимальная толщина накладки на колодках переднего диска – 2 мм.
• Минимальная толщина накладки на колодках заднего барабана – 2,5 мм.

Ресурс пробега до замены элементов тормозов может быть разным и составляет в среднем 50-65 тысяч км. Особенность тормозного механизма на Поло в том, что оригинальные передние тормозные диски изнашиваются обычно раньше колодок.

Как выбрать передние тормозные диски

При выборе передних тормозных дисков на Volkswagen Polo учитывают код тормозной системы, который может отличаться в зависимости от года выпуска автомобиля, модели и комплектации. Каждая деталь (колодка, диск, барабан) имеет свой артикул, который должен соответствовать VIN и размерам суппортов.

Это интересно: Установка системы омывателя фар.

Проблемы шести шариков

Достоинства

Как уже упоминалось, данный ШРУС допускает значительные углы работы, что очень важно для привода управляемых колёс. Чем больше их отклонение от оси привода, тем меньше радиус разворота автомобиля

При этом узел не будет подвержен саморазрушению из-за паразитных вибраций крутящего момента.

Шесть небольших шариков более равномерно распределяют нагрузку между собой, что позволяет при том же значении передаваемого момента сделать узел компактным. В современном автомобиле не так много свободного места между рычагами и шарнирами подвесок. Масса тоже имеет значение, поскольку она в чистом виде будет неподрессоренной и повлияет на плавность хода.

Малый размер шариков и канавок также сводит к минимуму потери на трение. Даже при передаче значительной мощности ШРУС Бирфильд мало нагреваются, что упрощает требования к смазочным материалам.

Недостатки

Изготовление шарниров подобного типа требует прецизионного оборудования. Шарики движутся в прорезях по сложным траекториям, обеспечение этого потребует специфического и дорогого станочного парка. Качественный шарнир обойдётся недёшево.

Высокая точность изготовления оставляет небольшие запасы на износ. Это вынуждает увеличивать твёрдость поверхностей качения, чтобы избежать появления нежелательных люфтов в соединении. А совмещение в одном узле трения качения и скольжения накладывает ограничения по свойствам используемой смазки.
