Особенности конструкции
Поскольку двигатель 4G15 относится к семейству Orion, его характеризуют следующие конструктивные нюансы:
- блок цилиндров — чугун с гильзами;
- Головка блока цилиндров — в любом случае из алюминиевого сплава, но может быть узкой для одного распредвала, широкой для двух распредвалов, с 12 или 16 седлами клапанов по схемам SOHC и DOHC в любом сочетании;
- ПШГ и коленчатый вал: одинаковый размер для всех модификаций;
- маховик — венец стартера на изделии для атмосферных и турбированных двигателей внутреннего сгорания расположен с разных сторон, под муфтой механической коробки передач, диаметр седла 215 мм, на 4G15T подходит маховик 4WD.
Важной особенностью 16-клапанных атмосферных двигателей внутреннего сгорания 4G15 является одновальная схема газораспределения SOHC, что крайне редко встречается как у европейских, так и у азиатских производителей. Кроме того, производитель рекомендует уточнить наличие в двигателе гидроподъемников:
Кроме того, производитель рекомендует уточнить наличие в двигателе гидроподъемников:
- они доступны не во всех версиях;
- при наличии гидротолкателей требования к качеству масла повышаются;
- при их отсутствии необходимо каждые 20 000 км регулировать тепловые зазоры клапанов.
Официальное руководство обязательно содержит эту информацию. Из-за разнообразия конструкции одного и того же мотора форсирование своими руками заметно усложняется. Используются различные насадки.
Система MIVEC устанавливается производителем только в версии двигателя с турбонаддувом. Он аналогичен CVVL и VVL, но контролирует не фазы открытия / закрытия клапана, а их высоту подъема. На высоких оборотах камера сгорания вентилируется и подаются большие объемы смеси. На малых оборотах сгорание смеси стабилизируется и крутящий момент увеличивается. Экономия топлива в этом случае — побочный эффект.
Ресурс 1.8-литровых силовых агрегатов
В 2005 году Chery Tiggo T11 стали оснащать 1.8-литровым двигателем 481FC, а ровно через пять лет модель получила новый двигатель объема 1845 куб. см – SQR481FC. Этот силовой агрегат также устанавливали под капот Chery Oriental Son B11. Оба мотора агрегируются 5-ступенчатой механической коробкой передач.

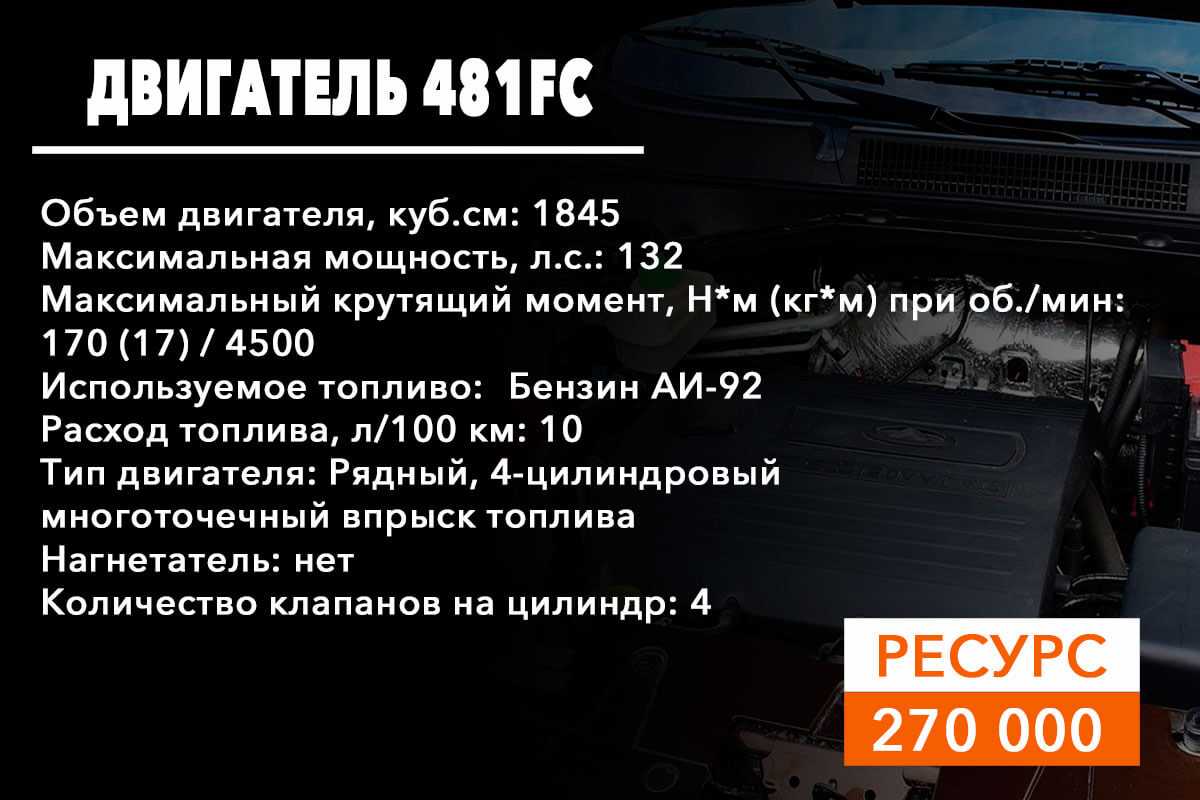

481FC
Двигатель с рабочим объемом 1845 куб. см в конструктивном плане напоминает 1.6-литровый мотор SQR481F. Инженеры увеличили ход поршня, расточили цилиндры под большие размеры – так и появился новый движок, который начали устанавливать под капот Чери Тигго Т11 первого поколения. Двигатель производит 132 лошадиные силы и 170 Нм крутящего момента. Он также выполнен из чугунного блока и алюминиевой головки блока цилиндров. ГБЦ 16-клапанная, мотор оснащен многоточечной системой впрыска топлива. Натяжение ремня возможно за счет роликового устройства, распределительные валы приводит в действие зубчатый ремень. Его надежность вызывает определенные вопросы, впрочем, как и во всех остальных австро-китайских моторах. Лучше всего менять ремень ГРМ на рубеже 80 тыс. км пробега.
Мотор довольно требовательный и чувствительный
Важно следить за его состоянием, не отклоняться от регламентированного обслуживания и вовремя устранять даже незначительные поломки. После прохождения первых 10 тыс
км пробега желательно полностью заменить моторное масло и все фильтры. Проверьте шланги и патрубки охлаждающей системы, топливные магистрали. Одновременно с этим не будет лишней проверка охлаждающей жидкости. Еще через 10 тыс. км замените топливный фильтр, почистите или обновите воздушный фильтр. Внимательно осмотрите состояние свечей зажигания: по причине использования низкокачественного топлива они могут прийти в непригодность достаточно быстро. Потенциальный ресурс двигателя около 270 000 километров.

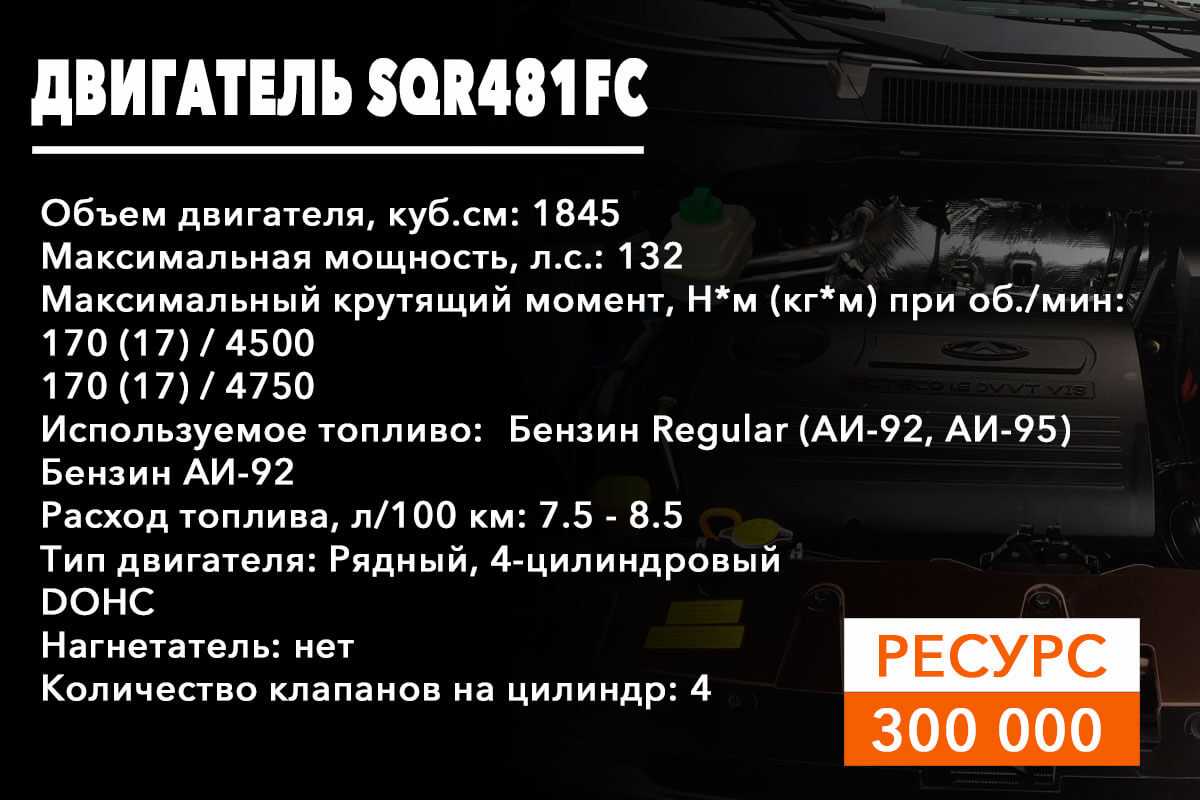

SQR481FC
Спустя пять лет после появления двигателя 481FC производитель решился на выпуск нового силового агрегата – SQR481FC. Объем этой установки как и прежде составляет 1845 куб.см. Без изменений осталась и потенциальная мощность – 132 лошадиные силы. При 4700 оборотах в минуту движок производит 170 Нм крутящего момента. В целом, многие динамические и эксплуатационные характеристики остались неизменными или близкими к тем, каким способен похвастаться мотор 481FC. Основная слабость мотора – неустойчивость перед критическим повышением температуры
Водителю важно следить за показателем температуры по приборному щитку. Если произошел перегрев, не глушите сразу мотор
Остановите автомобиль, включите печку и дайте движку поработать, нормализовать температуру. Только после этого можно глушить двигатель.
Ресурс двигателя Чери Тигго 1.8 составляет примерно 300 тысяч километров. Этот тот максимум, на который следует ориентироваться только в случае надлежащего ухода за установкой. Распознать первые симптомы неисправностей можно по некоторым характерным признакам: синий дым из выхлопной трубы часто свидетельствует о критическом износе деталей поршневой группы; черный дым подскажет о том, что топливная смесь слишком богатая, либо о засорении инжектора; густой белый дым чаще всего указывает на изношенную прокладку головки блока цилиндров. В целом, мотор не такой уж и проблемный, но в процессе эксплуатации может доставлять определенные проблемы. Например, уже спустя 7-8 месяцев эксплуатации он может начать троить. В таком случае нужно проверить свечи, форсунки, высоковольтные провода, катушку зажигания. Именно эти составные части чаще всего выходят из строя в этом моторе преждевременно.
Ресурс двигателя Mitsubishi Lancer 9
Моторы для девятой генерации Mitsubishi Lancer – проверенные установки, поддающиеся капитальному ремонту. В редких случаях владельцы авто жалуются на нестабильную работу двигателя особенно на холостых оборотах, что в большинстве случаев вызывает неисправный регулятор ХХ. Хронических «болезней» японские движки не имеют. Чтобы корректно определить ресурс двигателя Mitsubishi Lancer, необходимо детально рассмотреть каждый силовой агрегат.
1.3-литровый 4G13: срок службы
В основе 4G13 заложен чугунный блок цилиндров с головкой на 12 или 16 клапанов, связанных с одним распределительным валом SOHC. В нем нет гидравлических компенсаторов, значит, владельцу седана придется самостоятельно регулировать тепловые зазоры через каждые 90-100 тыс. км. Двигатель оснащен ременным приводом ГРМ, служащим на протяжении 90 тыс. км. Профессиональные автомеханики рекомендуют производить замену привода с роликами и помпой раньше положенного срока. В случае обрыва ремня гнутся клапана, что приводит к большим затратам на ремонт.
В целом, мотор конструктивно достаточно прост, надежен и долговечен. С своевременным техническим обслуживанием и квалифицированным ремонтом способен пройти по меньшей мере 300 тысяч километров. При отсутствии должного ухода за двигателем не исключены ранние проблемы с автомобилем: проворачивание вкладышей, пробой высоковольтных проводов, износ подшипников и залегание колец. Но, как уже было сказано выше, эти проблемы носят единичный, а не массовый характер, так как этот агрегат практически беспроблемный.
1.6-литровый 4G18: надежность
Это один из самых старых моторов компании Mitsubishi, он основан на таком же блоке цилиндров, как и в 4G13. Отличие этой установки сводится только к коленчатому валу с увеличенным ходом. Головка блока цилиндров 16-клапанная SOHC, в этом моторе есть гидрокомпенсаторы. Функции привода газораспределительного механизма выполняет ремень, рассчитанный на 90-100 тыс. км пробега.
Двигатель 4G18 по-своему хорош: в нем нет технологичных и современных систем, наводящих страх и ужас на автовладельца в случае поломки. Обычная конструкция рядной «четверки», оптимальный вариант для тех, кто предпочитает самостоятельно обслуживать и ремонтировать двигатель. Ресурс – 350 000 километров.
2.0-литровый 4G63: характеристики
Еще в далеком 1980-м году появилась первая версия установки, которую устанавливали под капот Lancer EX2000 и Galant Lambda. Спустя 8 лет мотор значительно модернизировали: была увеличена мощность и подогнаны экологические нормы. Рядный четырехцилиндровый двигатель с 16-клапанным SOHC распределительным валом надежен и конструктивно прост. На протяжении всей службы движок практически не доставляет водителю хлопот и головной боли. Многие автолюбители считают 4G63 самым надежным вариантом среди всего разнообразия моторов доступных девятому Mitsubishi Lancer.
Но, если вовремя не реагировать на малейшие неисправности в системе авто, то со временем могут образоваться более серьёзные проблемы, связанные именно с двигателем. Так возможно возникновение вибраций мотора, которые появляются в результате разбалансировки валов. Если вовремя не предпринять меры, то валы в конечном итоге заклинят. Также под нагрузкой в редких случаях возникает стук в работе двигателя. На эту проблему в основном указывают владельцы Lancer с пробегом более 150 000 километров. Ресурс двигателя – 400 000 километров.
В какие модели автомобилей устанавливался
Двигатель в силу универсальности и эксплуатационных характеристик использовался в различных моделях автомобилей от Mitsubishi. На территории Российской Федерации и в странах Европы реализовывались следующие машины:
- до 2012 года – второй рестайлинг, 6 поколение, хэтчбек;
- до 2008 года – рестайлинг, хэтчбек, 6 поколение, Z20;
- до 2004 года – хэтчбек, 6 поколение, Z20;
Mitsubishi Colt Plus:
- до 2012 года – рестайлинговая версия, универсал, 6 поколение;
- до 2006 года – универсал, 6 поколение;
Mitsubishi Lancer для японского рынка также снабжался данными двигателями:
- Mitsubishi Lancer – 2 рестайлинг, универсал с 6 дверьми, CS (до 2007 года устанавливался mivec 4g15);
- Mitsubishi Lancer – 2 рестайлинг, седан 6 поколения, CS и другие (ck2a 4g15).
Mitsubishi Lancer для Европы также выпускался с данным двигателем. Отличие заключалось во внешнем виде авто и салона (щиток приборов, другое). Но лишь до 1988 года – седан 3 поколения, C12V, C37V. Установка осуществлялась также в Цедию. Mitsubishi Lancer Cedia CS2A для Европы в данной комплектации выпускался в 2000 года по 2003 года. Это седан, шестого поколения.
Отдельной линейкой была модель Mitsubishi Libero (Либеро). Двигатель 4g15 MPI использовался в трех различных моделях. Все они были универсалами, первым поколением. Снабжались данным мотором Mitsubishi Mirage, а также Mirage Dingo. Многие модели из обозначенных выше выпускаются до сих пор. Но произведена замена двигателя на другой, более современный.
Технические характеристики 4B12 2,4 л168 л. с.
Для обеспечения заявленных параметров производитель использовал в двигателе атмосферного следующие технические приемы:
- схема двигателя – рядная четверка;
- регулировку фаз обоих распредвалов обеспечивает система MIVEC;
- объемы цилиндров увеличены до 2,4 л;
- навесное оборудование усовершенствовано.
Система регулировки фаз газораспределения
В нижней таблице приведены технические характеристики 4B12 для удобства пользования:
| Изготовитель | GEMA (Chrysler, Mitsubishi, Hyundai) |
| Марка ДВС | 4B12 |
| Годы производства | 2005 – … |
| Объем | 2359 см3 (2,4 л) |
| Мощность | 123,6 кВт (168 л. с.) |
| Момент крутящий | 226 – 232 Нм (на 4200 об/мин) |
| Вес | 150 кг |
| Степень сжатия | 10,5 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | DIS-4 |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый |
| Выпускной коллектор | литой чугунный |
| Распредвал | встроенная система MIVEC |
| Материал блока цилиндров | алюминиевый сплав |
| Диаметр цилиндра | 88 мм |
| Поршни | алюминиевые, короткая юбка |
| Коленвал | 5 опор, чугунный |
| Ход поршня | 97 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 7,1 л/100 км
смешанный цикл 8,7 л/100 км город – 11,4 л/100 км |
| Расход масла | 0,3 л/1000 км |
| Какое масло лить в двигатель по вязкости | 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, Mobil, Motul, Mannol, Castrol |
| Масло для 4B12 по составу | синтетика, полусинтетика |
| Объем масла моторного | 4,6 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 250000 км
реальный 300000 км |
| Регулировка клапанов | шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 7,5 л |
| Помпа | Ashika 35-09-931, Aquaplus 85-8498, Aisin WPM-066, Airtex 1837 |
| Свечи на 4B12 | Bosch 0242230572 платина, 0242230534 двойной иридий, 0242230505 иридий |
| Зазор свечи | 1,6 мм |
| Цепь ГРМ | MN183891 или 0816.J8 |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | AWM EA0502, Ashika 20-05-531, AMC Filters MA-4613, Alco MD-8398 |
| Масляный фильтр | Bosch 0986452041, Blue Print ADM52107 |
| Маховик | облегченный 7 отверстий |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | 095.61 |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 25 Нм
маховик – 40 Нм, 130 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 26,5 Нм (коренной) и 50 Нм (шатунный) головка цилиндров – две стадии 30 Нм, 55 Нм |

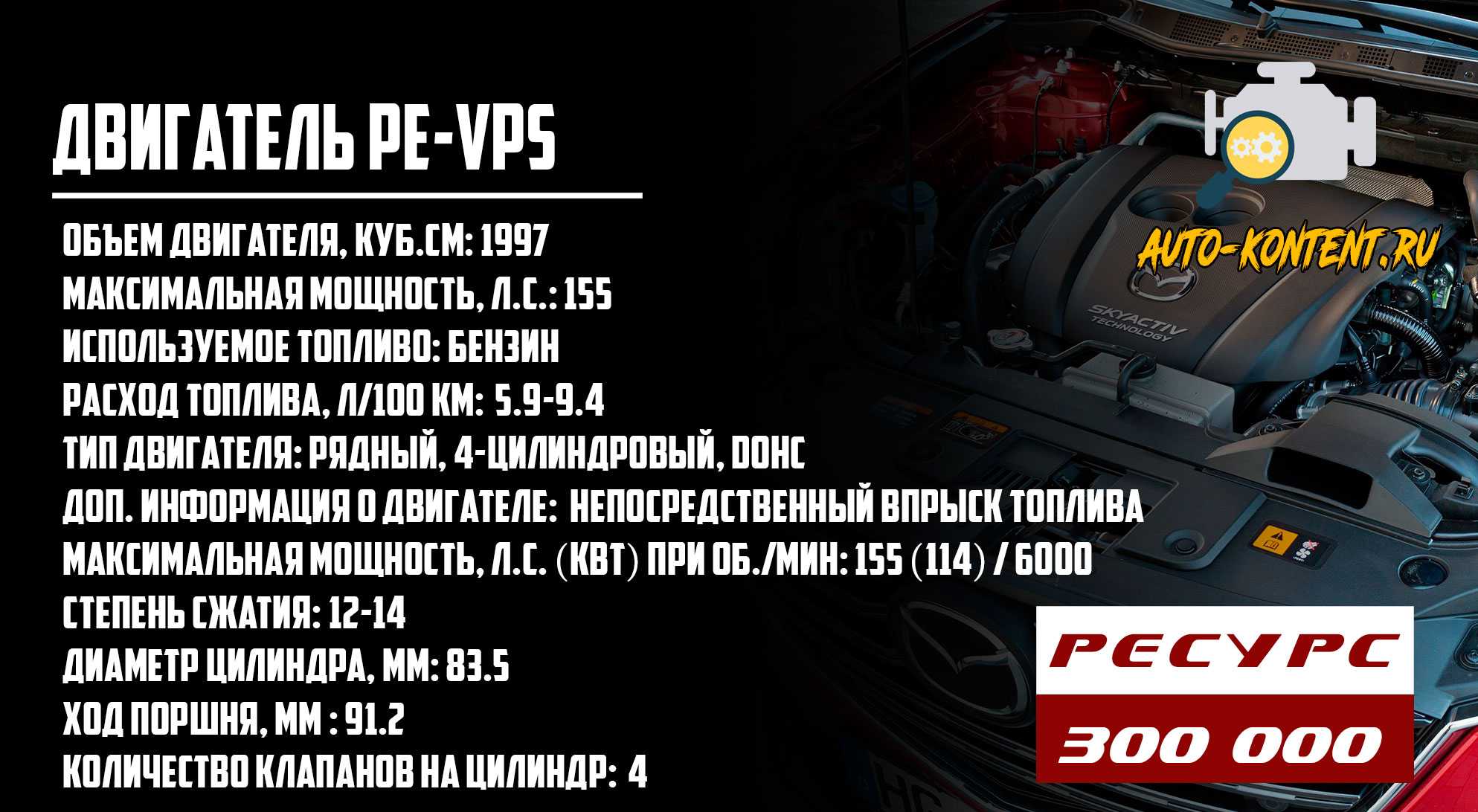

PE-VPS
Это 2.0-литровый бензиновый двигатель, разработанный специалистами Mazda еще в 2012 году, двигатель вышел вполне удачным, поэтому его до сих пор ставят на массовые автомобили концерна. Мотор с непосредственным впрыском топлива, Его мощность составляет от 150 до 165 лошадиных сил. Для американской версии Mazda CX-5 предусмотрена 155-сильная версия ДВС. Крутящий момент 200-210 Нм соответственно. Архитектура стандартная – рядная «четверка» с блоком из чугуна и алюминиевой головкой блока цилиндров. ГБЦ здесь 16-клапанная с двумя распределительными валами DOHC. В приводе газораспределительного механизма используется цепь ГРМ. На впуске и выпуске установлен фазорегулятор Dual S-VT. Есть гидрокомпенсаторы, поэтому регулировка тепловых зазоров не требуется. Это обычный атмосферный силовой агрегат с диаметром цилиндров 83.5 мм и ходом поршня 91.2 мм.
В первое время этот двигатель плохо заводился зимой, были проблемы с его функционирования при низкой температуре окружающей среды. Но последующая смена прошивки решила эту проблему. Двигатель PE-VPS не переносит бензин низкого качества, от которого у него быстро загрязняется топливная система, где появляются маслянистые отложения. От бензина плохого качества первой выходит из строя катушка зажигания – проблема решаемая, но сам факт поломки вряд ли порадует автомобилиста. Двигатель известен среди автолюбителей по своему повышенному аппетиту в отношении моторного масла. Причем масложор может начаться в самом начале эксплуатации машины без явных причин. Лечить масложор нужно путем подбора оптимального смазочного материала, не помешает диагностика ДВС у профессиональных автомехаников. Ресурс двигателя Мазда СХ-5 с двигателем 2.0 обычно составляет 300 тыс. км пробега.
Особенности конструкции
Создавался двигатель 4B12 несколькими коллективами производителей. Конструкторы Hyundai занимались дизайном блока и ГБЦ, разработчики Mitsubishi конструировали впускной коллектор и систему MIVEC, сотрудники Chrysler осуществляли общее руководство, поэтому в конструкцию включены передовые технические решения:
- регулировка фаз ДВС с помощью системы MIVEC на впускном и выпускном распредвале;
- дюралевый блок с цилиндрами из чугунных гильз;
- прямой привод клапанов;
- головка блока цилиндров алюминиевая с 16 клапанами и распредвалами;
- выпускной коллектор расположен сзади по ходу движения.
ГБЦ движка 4B12
Важной особенностью является отсутствие гидрокомпенсаторов. С одной стороны, снижаются требования к качеству масла, с другой – пользователю необходимо периодически регулировать клапанные зазоры. Для облегчения мотора и уменьшения его наружных габаритов использованы технологии:
Для облегчения мотора и уменьшения его наружных габаритов использованы технологии:
- пластиковый впускной коллектор и крышка клапанов;
- алюминиевый блок и перенос выпускного коллектора на заднюю поверхность движка;
- компактная высокоресурсная цепь ГРМ вместо зубчатого ремня;
- встроенный в блок балансирных валов масляный насос;
- прямой клапанный привод без коромысел и осей;
- компактное размещение помпы, компрессора и генератора.
Пластиковый впускной коллектор 4B12
Благодаря объему 2,4 л и длинному ходу поршня производителям изначально удалось увеличить мощность силового привода. С другой стороны, форсировка возможна лишь до 190 л. с без снижения ресурса. При этом своими руками производится модернизация ГРМ (замена распредвалов более злыми модификациями) и выпускного коллектора. С пластиковым впускным трактом что-либо сделать не представляется возможным.
Технические характеристики
Моторная установка 4a91 является одним из трех представителей линейки двигателей 4a. Объем его рабочих цилиндров составляет 1499 кубических сантиметров. В зависимости от автомобиля, на который установлен 4a9, способен развивать мощность от 102 до 109 л.с. Значение примерного ресурса двигателя, который он может пройти без осуществления капитального ремонта, составляет от 80 000 до 150 000 км в зависимости от нагрузок, приходящихся на двигатель и качества используемых смазочных и топливных жидкостей. Работа его основывается на системе DOHC. Двигатели с данной системой имеют в своем составе два распредвала, 4 цилиндра, а также 16 клапанов.
Место расположения распределительного вала – сверху каждого ряда клапанов впуска и выпуска. В этом двигателе отсутствуют коромысла, штанги и рокеры. Для существенного снижения нагрузок и лучшего сгорания топливно-воздушной смеси, приходящегося на пружины, в данных двигателях устанавливают четыре облегченных клапана на каждый цилиндр, вместо двух, более тяжелых клапанов. Также это привело к тому, что благодаря двум клапанам с небольшим диаметром на впуске, в цилиндр поступает топлива на 50% больше чем через один клапан, более крупного диаметра.
Также в ней присутствует система, позволяющая изменять фазы распределения газов. Двигатели с данным механизмом обладают более высокими экономическими показателями и коэффициентом полезного действия, в сравнении с другими атмосферными двигателями, предыдущего поколения. Номер силовой установки расположен на поверхности передней части блока цилиндров, вблизи нахождения насоса гидравлического усилителя руля.
Ремонтопригодность и обслуживание
В целом двигатель устроен очень просто и имеет компактные размеры. Это позволяет производить ремонтные работы даже в гаражных условиях. Однако запасные части, их доступность и цена при поломке основных элементов заставляет владельца заменить двигатель целиком на контрактный агрегат. Чаще всего в денежном эквиваленте данная замена обходится владельцу дешевле, чем приобретение большого набора запчастей, подлежащих замене.
После проведения ремонтных работ в двигателе, необходимо осуществить его настройку для корректной работы. Двигателя с системой DOHC имеют свои отличительные особенности в регулировке клапанов. От правильности настройки зависит расход топливной жидкости, а также компрессия мотора, вследствие чего можно заметить ухудшение динамических качеств разгона автомобиля. Поршни и поршневые кольца автоконцерну Мицубиси поставляют компании Тейкин и TP — Teikoku Piston.
Система зажигания и навесное оборудование являются надежными элементами в моторе 4a91. Необходимо вовремя производить замену свечей зажигания, поскольку силовая установка очень чувствительна к качеству искры. Данные, прописанные в книге по обслуживанию и ремонта двигателей из серии 4a9, свидетельствуют о необходимости проведении замены свечей каждый 10 000 км пробега, не зависимо от их состояния
Также, производитель данных моторов, рекомендует обратить внимание на моменты затяжек всех соединений двигателя, поскольку в ДВС располагается много сопряженных элементов, работающих под высокими нагрузками
Привод механизма распределения газов изображен на рисунке
1 — Натяжительный башмак; 2 — Шестерня клапанов выпуска; 3 — Шестерня клапанов выпуска; 4 — Цепной успокоитель; 5 — Шестерня коленвала; 6 — Цепь привода ГРМ; 7 — Цепной натяжитель; a,b,c,d,e – Метки ГРМ цепи
Надежность мотора
Данный агрегат имеет не очень хорошие показатели надежности и требует особого внимания во время всего периода эксплуатации. Даже автомобили, только сошедшие с конвейера, иногда отличаются повышенным жором масла в крупном количестве. Нарушение регламентированного технического обслуживания гарантированно приведет к повышенному износу цилиндро-поршневой группы и других элементов. В дальнейшем это приведет к следующим последствиям: появление масло в колодцах свечей, кольца поршневые могут залечь, а также провернуться вкладыши шатунные и коренные вкладыши, поскольку моторное масло из-за износа ЦПГ распределяется не корректно.
Конструкторы установили цепь в газораспределительный механизм. Это является удачным решением, поскольку это придает большую надежность двигателю. Снятие и установка цепи ГРМ обязательно осуществляется высококвалифицированными специалистами, поскольку неверная установка цепи может привести к серьезным проблемам, вплоть до того, что придется производить дорогостоящий ремонт двигателя.
Настройка и регулировка клапанов своими руками
Для работы потребуется специальный щуп, шлифовальная шкурка, микрометр. Переднюю часть автомобиля приподнимают домкратом, снимают колёса и пыльник. Мотор также нужно поддомкратить, чтобы опустить его на упор. Далее снимают расширительный бачок, откручивают четыре болта, на которых крепится подушка.
Двигатель слегка опускают на подготовленный упор для свободного доступа к механизмам натяжителя и снимают клапанную крышку, аккуратно поддев её по периметру отвёрткой.
Согласно схеме, необходимо провернуть коленвал так, чтобы установочные метки на звёздочках распределительного вала находились точно напротив друг друга.
Зазоры на цилиндрах замеряют щупом: первый и второй цилиндр – шаг на впуске, первый и третий – шаг на выпуске. Полученные результаты нужно выписать отдельно. Идеальный размер зазора на впуске должен быть 0,2 мм, на выпуске – 0,3 мм, погрешность допускается не более 0,03 мм.
Далее вал прокручивается по часовой стрелке на 360 градусов ровно по установочным меткам на звёздочке и замеряются остальные зазоры.
После этого делается снова оборот коленвала на 360 градусов и снимается верхний успокоитель.
Для того, чтобы снять храповик, ослабляется цепь (её нужно зафиксировать). Крепление храповика болтом на 12 находится между помпой и шкивом.
Распределительный вал снимается согласно инструкции:
Затем все толкатели вынимаются (перед этим их нужно маркировать на своих местах) с помощью обычного магнита. Толщина толкателей замеряется микрометром, разница между полученными показателями и нормой впускных/выпускных выписывается – для дальнейшей подгонки и шлифовки.
Стачивать зазоры до размеров нормы (впуск – 0,2, выпуск – 0,3) можно при помощи шлифовальной машинки или обычной дрели с насадкой. Для этого подойдёт абразивная шкурка на 100 ед. Расчёт толщины всех зазоров следует высчитывать внимательно, используя калькулятор. Например, зазор толкателя на выпуске по факту – 0,15 мм, значит, до нормы не хватает 0,05 мм – стачивается до 3,105 мм.
После шлифовки всех толкателей, их тщательно протирают, устанавливают на место, и приступают к обратной сборке коленвала. При замере в местах контактов микрометра и поверхности толкателя должно быть идеально чисто – даже след маркера может изменить показатель величины на 0,02 мм.
Если щуп не входит в зазор, то нужно стачивать ровно по норме, а в дальнейшем делать подгонку этих толкателей в последнюю очередь. Основное правило, которое нужно помнить – вычитается из нормы то значение, которое замерили щупом.
Регулировка клапанов митсубиси лансер 10
начинается с первого этапа : выставляется ВМТ 1го цилиндра и делается замер соответствующих зазоров. Далее проворачивается на 1 оборот коленвал по часовой стрелке и аналогично производится в остальных кулачках.
Записывается по каждому в таблицу с пометкой цилиндра.
Если зазоры между распредвалом и стаканчиком выходят за пределы допустимых заводом то необхідно регулювання. Якщо цього не зробить, то в работі двигуна появляется неровная работа, особенно на холостом ходу, дрожание, хлопки, повышения расхода топлива и уменшение мощности, со временем происходит потеря герметичности в прилегании седла и прогорание клапанчиков как следствие недостаточного охлаждения, что приводит к потери компрессии до 6-7 МПа в данном цилиндре, и к полной,что повлечет за собой дорогостоящий ремонт двигателя от 12000 грн.
Для выполения работы, после предварительной разборки, снимается цепь со звезд распредвалов и демонтируются сами распределительные валы.
После чего вынимаются толкатели у которых имеющих неправильный зазор и меряется их толщина, а на место их ставятся те толщина которых обеспечит необходимый тепловой зазор.В продаже есть много новых оригинальных с разными параметрами и соответственно стоимость немножко отличается в зависимости от поставщика и наличия, хотя у меня есть на складе. Толщина стаканов проверяется при помощи микрометра и производится установка соответствующей толщины в соответствующий колодец головки блока. После чего распределительные валы устанавливаются на место, подшипники валов затягиваются предварительно 12 Нм и проверка щупами, если необходимо, процедура подбора стаканов повторяется до тех пор, когда расстояние станет оптимальным для данного силового агрегата.
Рекомендации по проведению регулировки теплового зазора
В процессе демонтажа трубок высокого давления из них может потечь топливо. Это может привести к загрязнению элементов подкапотного пространства, а также стать причиной возгорания. Для предотвращения этого необходимо воспользоваться ветошью. Места куда протекло горючее также следует вытереть.
Для выставления установочных меток и расположения поршня в положение ВМТ необходимо вращать коленвал. Проворачивать двигатель разрешается только по часовой стрелке. В противном случае возможно повреждение узлов силового агрегата. Связано это с тем, что в процессе работы двигателя коленчатый вал не вращается против часовой стрелки.
Сборка коленвала
При сборке коленвала особенное внимание следует уделить правильной установки его в положении относительно меток цепи. Синие звенья с тремя метками на цепи должны также находится напротив соответствующих меток на распределительном валу
Когда весь газораспределительный механизм собран и установлен на место, необходимо вручную сделать несколько оборотов для контроля его правильной работы. Для этого на распредвале есть специальный захват под ключ на 22.
После устанавливают клапанную крышку, защиту картера, расширительный бачок и остальные механизмы. При монтаже с внутреннего периметра крышки счищаются полностью все остатки старого герметика, новый герметик должен просохнуть не менее 24 часов до запуска двигателя. При сборке рекомендуют дополнительно пролить механизмы коленвала маслом, чтобы исключить запуск на сухую, а перед пуском ещё раз прокрутить двигатель стартером без подключения катушки зажигания и свечей.
Регулировка тепловых зазоров клапанов, на двигателях Митсубиси Ланцер необходима для их исправной работы, таких автомобилей с двигателями 4а91 1,5 и 4B11 2,0 Проверку нужно производить каждые 100 т.км. на бензиновых авто и каждые 30-50 т.км. на автомобилях оборудованных ГБО.
Был случай на Lancer X 2.0 с пробегом 130 т.км. с ГБО последние 60 т.км. зазоры на выпуске уже были менее 0.15 мм , а на некоторых доходило до 0.05 мм ! При таких зазорах начинаются необратимые процессы разрушения клапан и седла в следствие недостаточного охлаждения и локального перегева, уменшения размеров и ускорения износа сопрягаемых деталей механизма.
Mitsubishi Motors , что дало возможность конструкторам и инженерам снять довольно высокую мощность при умеренном потреблении топлива и низком содержании вредных веществ в выхлопных газах, при наличии каталитического нейтрализатора выхлопных газов конечно. Мы не рекомендуем удалять катализаторы в выхлопной системе автомобиля, без проверки сопротивления в коллекторе и крайней необходимости, если обороты можно поднять до 6000 в мин., то 99% катализатор в порядке. После удаления загорается “чек” , больше расход топлива и шум выше, запах не очень, больше загрязнение атмосферы ! Предварительно перед началом работ по двигателю Лансер 10 снимается пластиковая декоративная крышка ,навеска, отсоединяются шланги и трубки мешающие, частично элементы газового оборудования, катушки зажигания и их кабеля с кронштейнами и крышка клапанного механизма. Нужно дать время температуре опуститься хотя бы до 40 град.
Производится замер допусков при помощи высокоточных щупов с шагом 0,01 мм с фиксацией в таблице и сравниваются полученные результаты с мануалом.
Стандартное значение заводского теплового зазора : для впускного 0,20 мм, для выпускного 0,30 мм.
