Правильная компьютерная диагностика автомобиля

????K–Line адаптер KKL VAG COM 409.1

Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

Предпочтительнее купить адаптер на чипе FTDI!

Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение – это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

F18D3 – самый мощный на «Лачетти»

Этот ДВС ставился на «Шевроле» в ТОПовых комплектациях. Отличия от младших версий – конструктивные:

Ход поршня – 88.2 мм.
Диаметр цилиндров – 80.5 мм.

Эти изменения позволили повысить объем до 1.8 литра; мощность – до 121 л.с.; крутящий момент – до 169 нм. Мотор соответствует стандарту Евро-5 и на 100 км расходует 8.8 литра в смешанном режиме. Требует масла в объеме 3.75 литра вязкостью 10W-30 или 5W-30 с периодичностью замены 7-8 тыс. км. Его ресурс – 200-250 тыс. км.

Также существует 1.8-литровая версия T18SED, которая ставилась на «Лачетти» до 2007 года выпуска. Затем его улучшили – так появился F18D3. В отличие от T18SED, на новом агрегате нет высоковольтных проводов – вместо них применен модуль зажигания. Также ремень ГРМ, помпа и ролики немного изменились, но по характеристикам между T18SED и F18D3 различий нет, и водитель не заметит разницу в управлении вообще.

Среди всех моторов, устанавливаемых на «Лачетти», F18D3 – единственный силовой агрегат, на который можно поставить компрессор. Правда, у него высокая степень сжатия – 9.5, поэтому ее предварительно нужно понизить. Для этого ставят две прокладки ГБЦ. Для установки турбины поршни заменяют на кованные со специальными проточками под низкую степень сжатия, устанавливают форсунки 360cc-440cc. Это позволит поднять мощность до 180-200 л.с. Стоит отметить, что ресурс мотора при этом упадет, расход бензина возрастет. Да и сама задача сложная и требует серьезных финансовых вложений.

Более простой вариант – установить спортивные распредвалы с фазой 270-280, паук 4-2-1 и выхлоп разрезом 51 мм. Под эту конфигурацию стоит прошить «мозги», что легко позволит снять 140-145 л.с. Для еще большей мощности требуется портинг ГБЦ, увеличенные клапаны и новый ресивер для Lacetti. Около 160 л.с. в итоге можно получить.

F16D3 – самый распространенный

Если F14D3 устанавливался на хэтчбеки или седаны «Лачетти», то F16D3 использовали на всех трех типах автомобилей, включая универсал. Его мощность достигает 109 л.с., крутящий момент – 131 Нм. Его основное отличие от предыдущего мотора – объем цилиндров и, следовательно, повышенная мощность. Кроме Lacetti этот двигатель можно найти на Aveo и Cruze.

Проблемы

1.6-литровый двигатель для «Шевроле» – это переделанный Z16XE, устанавливаемый на Opel Astra, Zafira. У него взаимозаменяемые детали и типичные проблемы. Главная из них – клапан EGR, возвращающий в цилиндры отработанные газы для окончательного дожигания вредных веществ. Его обрастание нагаром – дело времени, особенно при использовании некачественного бензина. Решается проблема уже известным способом – глушением клапана и установкой ПО, где его функционал вырезан.

Прочие недостатки такие же, как и на младшей 1.4-литровой версии, включая образование нагара на клапанах, что ведет к их «подвисанию». На ДВС после 2008 года неисправностей с клапанами нет. Сам агрегат работает нормально первые 200-250 тысяч километров, далее – как повезет.

Тюнинг возможен разными способами. Самый простой – чип-тюнинг, который уместен и для F14D3. Обновление прошивки даст прибавку всего в 5-8 л.с., поэтому сам по себе чип-тюнинг неуместен. Он обязательно должен сопровождаться установкой спортивных распредвалов, разрезных шестерней. После этого новая прошивка поднимет мощность до 125 л.с.

Следующий вариант – расточка и установка коленвала от мотора F18D3, что дает 145 л.с. Это дорого, иногда лучше взять F18D3 под свап.

Параметры диагностики автомобиля

И на последок самое главное. Что мы подразумеваем под параметрами диагностики автомобиля?

Многие не до конца понимают суть диагностики сканером или адаптером. А сути здесь две и они очень важны:

Данный вид диагностики позволяет определить уже явные проблемы. Тонкую диагностику таким способом не выполнишь. Для этого необходимы другие устройства и инструменты — мотор-тестеры, пневмотестеры, компрессометры, манометры и т.п.
И самое главное — когда мы подключаемся к колодке диагностики, то мы подключаемся к блоку управления двигателем! Поэтому мы не видим реальной картины! Мы лишь видим то, что видит блок управления! Если длительность импульса впрыска в параметрах диагностики показана 2.5 мсек, то это не означает, что это так и есть на самом деле. Это лишь ЭБУ задал такое время впрыска. А как на самом деле отработала форсунка, мы не видим

И это очень важно понимать.

Поэтому данные параметры диагностики являются лишь начальным этапом при диагностике автомобиля и далеко не всегда они могут нам помочь.

Это не панацея, а лишь первый и довольно грубоватый анализ ситуации. Порой простой осмотр свечей зажигания может сказать больше, чем все эти параметры.

Но, в то же время, такая диагностика может оказаться незаменимой и очень полезной в разных ситуациях. Например, при покупке автомобиля можно узнать много нехорошего, как в этом видео на нашем канале

На этом все. Пусть Ваши машинки не болеют.

Всем Мира и ровных дорог!

+12

7 распиновка диагностического разъема chevrolet lacetti. Советы, факты, видео

11 февраля 2020 в 12:55

Для диагностики Лачетти необходимо приобрести специальный адаптер и диск совместимых драйверов — данное устройство входит в набор только для автомобилей максимальной комплектации.

Покупать адаптер рекомендуется исключительно у официального дилера Шевроле — в противном случае существует вероятность неполноценного функционирования устройства.

Компьютерная диагностика Шевроле

Обратите внимание! Большинство электронного оборудования Лачетти не совместимо с аналогами адаптеров — приобретая не оригинальное устройство, диагностируемая программа будет показывать где находится разъем для диагностики шевроле лачетти только о состоянии двигателя, не отображая данные периферийного оборудования. Установка и настройка драйверов диагностической программы: Постараюсь писать подробно и доступно, чтобы даже новичку, который даже не знает, что такое компьютерная диагностика автомобиля, было всё понятно и не возникало вопросов. Установка и настройка драйверов диагностической программы: Постараюсь писать подробно и доступно, чтобы даже новичку, который даже не знает, что такое компьютерная диагностика автомобиля, было всё понятно и не возникало вопросов

Установка и настройка драйверов диагностической программы: Постараюсь писать подробно и доступно, чтобы даже новичку, который даже не знает, что такое компьютерная диагностика автомобиля, было всё понятно и не возникало вопросов.

Компьютерная диагностика. Антон Безмятежнов. Не могу найти диагностический разъем на Шевроле Лачетти. Кто подскажет, где он находится?

Диагностика Chevrolet Lacetti

Установив драйвера и программу ChevroletExplorer, пробежался по ошибкам машины: Установка драйвера и программы Подключаемся к мозгам только при включенном зажигании Начинаем искать ошибки! И это все, нет ни принципов работы, ни схемы, ни методов контроля где находится разъем для диагностики шевроле лачетти диагностики. Пришлось просто визуально проверить работу двигателя на разных режимах и уловить незначительное влияние этого клапана и системы в целом.

Так что, просто констатируем факт — стук из за клапана регулировки геометрии, но он рабочий и отключать. Есть еще одна неисправность, связанная с эти стуком. Лопасти системы изменения геометрии сделаны из пластмассы и установлены в алюминиевом впускном коллекторе на пластиковые втулки.

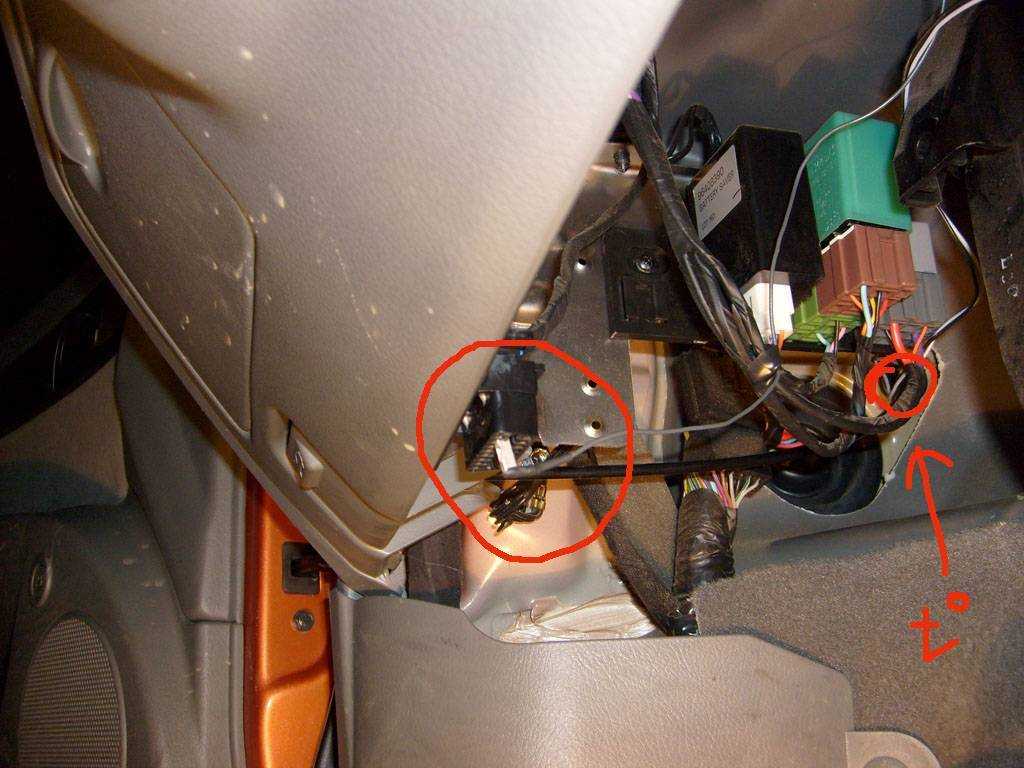

где находится разъем для диагностики шевроле лачетти Они со временем изнашиваются и лопасти начинают болтаться и издавать стуки. Это лечится или заменой коллектора так как запчастей на него нет или разборкой и самостоятельной подборкой и вытачиванием новых втулок. Есть еще дополнительная информация в нашей статье — Ремонт Шевроле Лачетти — диагностика, неисправности и слабые места. Стоимость впускного коллектора usd, так что делайте выводы сами — или отключить систему, или ремонтировать, или новый коллектор.

Неисправности системы зажигания Шевроле Лачетти Переходим ко второму этапу — прерывистая работа двигателя на холостом ходу и легкие рывки при наборе мощности. ELM на Chevrolet Lacetti.

Второй контакт разъема соединяется с магнитолой. Не зря Camaro постоянно встречается в различных кинокартинах.

Распиновка диагностического разъёма Chevrolet

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ!

Андрей Автор записи А почему бы и нет?

Убрать трубопровод и герметично заглушить отверстие во впускном коллекторе. У меня, допустим, ЕГР отсутствует полностью.

Как проверить машину и где находится диагностический разъем?

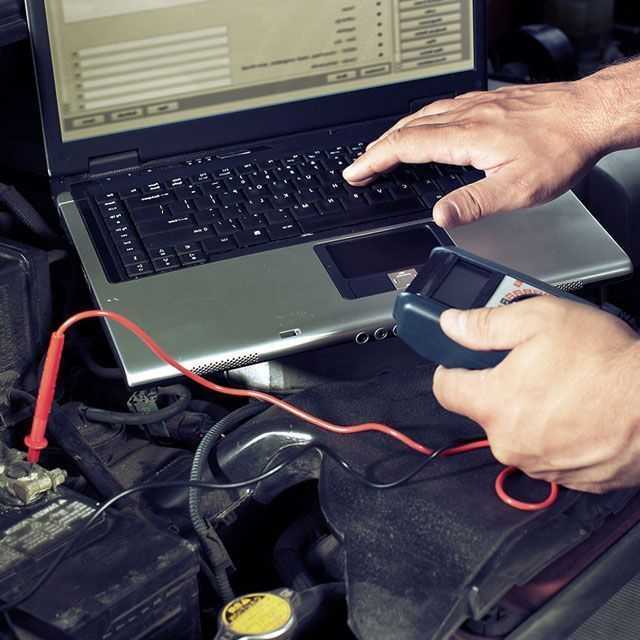

Для диагностического анализа требуется соединить компьютер с машиной через адаптер. Подключается устройство в OBD II разъем, который находится внизу рулевого колеса водителя по левую сторону – рядом с крышкой панели с предохранителями и рычагом открывания двери капота. Диагностический разъем закрыт на пластиковую заглушку.

После подключения открываем на компьютере Chevrolet Explorer и запускаем режим полной проверки – на экран будет выведена вся информация о текущем состоянии Лачетти. Стандартными параметрами для автомобиля являются следующие показатели:

Температуры ОЖ – допустимые температурные рамки от -40 до +150 С. На остывшем двигателе температура антифриза не должна превышать отметки в +1…+3 С;
Температуры воздуха на впуске – стоковые показатели -45…+65 С. Резкие изменения больше 2 С не допустимы;
Оборотов двигателя – 650 об/мин на холостом ходу +- 5% от заводских показателей;
Длительности впрыска топлива – 2-3 мс при прогретом двигателе и отключенных потребителях;
Кратковременной калибровки подачи топлива – допустимые рамки +-30% от штатных показателей. Параметры измеряются в паре с сигналом ДК1;
Сигнала ДК1 – 100-950 мВ, сигнал должен отстраивать траекторию правильной синусоиды с интервалом обновления 1-2 секунды;
Сигнала ДК2 – 100-950 мВ, сигнал должен стремится к геометрически правильной линии. При исправно функционирующем катализаторе не должен повторять показатели сигнала ДК1.

Если показатели автомобиля отличаются от штатных параметров, то машина пребывает в аварийном состоянии и нуждается в ремонте. Для удобства обслуживания программ предусматривает возможность экспорта файлов.

Сброс осуществляется посредством выбора соответствующих настроек в программе при включенном зажигании на заглушенном двигателе – в противном случае существует риск неправильного запуска оборудования после калибровки, что чревато падением функциональности и уменьшением эксплуатационного ресурса автомобиля.

Время прочтения

Сложность материала:

Для новичков – 2 из 5

Адаптер ELM327 применяется на большом количестве автомобилей, в том числе Шевроле. Устройство несложное в обращении, не требует дополнительной электроники для коммутации. Работает с большинством ПО, которое доступно для свободного скачивания.

Благодаря простоте подключения владельцу не требуется специальных навыков в коммутации сканера. Соединения с ЭБУ осуществляется через OBD2 шину, а отображение информации – через планшет, ноутбук или любое другое мобильное устройство.

В этом разделе вы узнаете:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Контакты диагностического разъема для используемых протоколов

Стандарт OBDII предполагает возможность использования 5-ти диагностических протоколов. В Chevrolet Niva используются 3 из них:

J1850 PWM. Высокоскоростной протокол с производительностью в 41,6 Кб/сек. Передает сигналы по контактам 2, 4, 5, 10, 16.
J1850 VPW. (Принцип) передачи сигналов по контактам 2, 4, 5, 16 тот же, но скорость составляет 10,4 Мб/сек.
ISO 9141-2. Наиболее простой протокол, не требующий сложных коммуникационных микропроцессов (в отличие от вышеупомянутых). Выполняет передачу импульсов с помощью контактов 4, 5, 7, 15, 16

Особенности: Протокол ISO 9141-2 несложно определить, благодаря контакту 7, также исключению 2 (10) контакта на диагностическом разъеме Шеви Niva.

Если в системе нет контакта 7, участвует протокол SAE J1850 VPW (Variable Pulse Width Modulation или Pulse Width Modulation). Указанные протоколы для передачи сигналов исправно функционируют по кабелю OBD-II J1962 connector стандартного образца.

Диагностика двигателя

И если будут замечены сбои при давлениях ниже и включительно от номинального, то свечи нужно выбрасывать. Давно собирался создать рубрику о компьютерной диагностике Шевроле Лачетти, но всё диагностический разъем шевроле лачетти не доходили.

Вот теперь дошли Как известно, диагностику автомобиля можно провести разными способами. Например, по состоянию свечей зажиганияпо выхлопу, по звуку работы двигателя и так далее. Chevrolet Lacetti Золотой металлик SX 1.

Это профильный подфорум. Флуд строго запрещен!

Группа: Активные пользователи Сообщений: 69 Регистрация: 7.9.2010 Из: Киев-Полтава Реальное имя: Олег

Мой автомобиль:Lacetti 2009, Santa Fe 2013

Сейчас часто автовладельцы пользуются адаптерами и програмками на ПС для сканирования авто. Быстро, дешево, удобно и понятно.

Я прикупил себе обычный K-line адаптер (200 грн) и сканирую бесплатной програмкой Chevrolet Explorer v1.2.Кстати этим же адаптером уже сканировал Skoda Superb 2002+, VW Golf 3, Ланос, ВАЗ — все отлично работает, помог людям в диагностике проблем. Интересно было бы посмотреть на результаты других, а может и помочь в решении проблем. Также можно составить базу эталонных результатов, и результатов с определенными поломками.Сама програмка написана российскими програмистами, и с их же участием есть форум на русской ветке http://lacetti-club.ru/vb_forum/showthread. #post1052753211Планируется выход новой версии — можно внести свои предложения, пожелания авторам, или выразить свое СПАСИБО за клевую прогу.В новой версии добавятся возможности сканирования неких типов АБС, а также возможность сброса параметров адаптаций.Програмку можно скачать с приведенного русского сайта или поискать в нете.

Вот выкладываю свой тест авто на СЕ в.1.2. (файлы открывать самой програмкой)В принципе считаю, что можно использовать за эталон полностью исправного авто.Авто: 1,8 МТ, Evro-3, седан, пробег 22000 км, все заменено, в т.ч. и свечи на 20000 км. Обкатка щадящая. Топливо 95+ Литва (ОККО). Фишка на 95. Ошибок нет и не было (тьфу-тьфу-тьфу).Некоторые наблюдения:— несколько раз разгонял в динамике 1,2,3 передачи (обороты до 5000) с 0 до 100 км, в самом лучшем результате это 10,8 с. (по паспорту 11 сек);— максимум выдавил на Бориспольской трассе 194 км/ч (по паспорту максимум 189 км/час) — наверное паспорт устарел;— датчики вроде что-то показывают — надеюсь все в норме, по моему как в норме!.

Если кто чего увидит на графике подозрительного, отпишитесь. Спасибо!

Поделитесь и Вы своим опытом использования оборудования и программ. Задавайте вопросы тем кто уже имеет определенный опыт.

Как правильно записать логи в Chevrolet Explorer

Итак, распишу по пунктам.

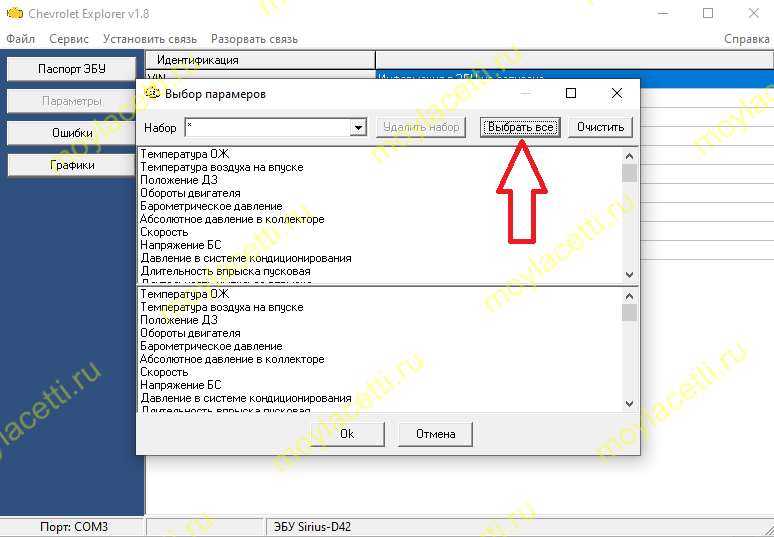

1. Во вкладке «Параметры» выбрать всё

2. Включение зажигания на полностью остывшем моторе (желательно после ночной стоянки). Запись должна быть не менее 30 секунд.

3. После этого запускаем двигатель и прогреваем его на холостом ходу до рабочей температуры. Примерно до 80 градусов.

4. Далее поднимаем обороты примерно до 3 тыс. об/м и держим так около 20 секунд.

5. Небольшая поездка в обычном режиме.

6. Записать работу мотора под нагрузкой. Включить третью передачу при скорости примерно 20 км/ч и полностью выжать педаль акселератора (газа). Осуществить такой разгон в течении 5-10 секунд. Чем дольше, тем лучше. Но это как позволяет дорожная обстановка. Просто кто-то живёт возле трассы, а у кого-то 15 светофоров на 1 км пути. В общем, по ситуации, но чем дольше, тем лучше. Если авто с АКПП, тогда просто проехаться в активном режиме.

7. Записать торможение двигателем. Например, включить вторую передачу и двигаться с крутого спуска не трогая никакие педали. Опять же, чем дольше, тем лучше. Но хотя бы 5-10 секунд. Если нет спуска, тогда можно разогнать авто на третьей передаче и резко отпустить педаль акселератора, чтобы осуществлялось торможение двигателем.

8. Если неисправность проявляется при какой-то определенной ситуации (например, при включенном кондиционере), тогда записать эту ситуацию.

9. Если проблема имеет плавающий характер (непостоянная), тогда, конечно же, желательно поймать её при записи логов.

Примечание. Не обязательно записывать несколько логов по этим пунктам, а можно объединить в один.

Если что-то из этого записать не получается, то ничего страшного. Запишите по возможности максимально, что получается.

Проверка Шевроле Лачетти своими руками: пошаговая инструкция для самодиагностики

Проверка транспортного средства осуществляться только программой Chevrolet Explorer, которая находится в свободном доступе на официальном сайте компании. Функциональность данной программы заключается в:

Анализе и дальнейшем подсчете расхода топлива;
Чтении и ручном сбросе файлов ошибок электронных блоков управления;
Отображению параметров и текущего состояния всех систем с электронным оборудованием;
Чтению и декодированию идентификационных данных автомобиля;
Возможности тестирования исполнительных механизмов машины;
Экспорта данных в формате .xlsx.

После установки программы на компьютер необходимо настроить приложение – для этого требуется поставить галочку в параметрах автоматического сохранения отчета данных и настроить порты диагностического адаптера. Настройка осуществляется следующим образом:

На ноутбуке открываем панель управления и переходим в меню диспетчера устройств «порты»;
В открытой папке будут отображаться все установленные USB-устройства на компьютере. Ищем порт с названием адаптера и запоминаем его идентификатор – обычно это СОМ3 или СОМ4;
Далее переходим в программу Chevrolet Explorer, открываем меню и нажимаем F9, что запустит окно настроек. В панели порта выбираем соответствующее адаптеру значение и сохраняем настройки.
