Точки подключения автосигнализации на Toyota Camry 2008

На замке зажигания:+ – оранжевый и чёрныйзажигание – розовый и жёлтыйACС – белыйстартер – серый и синий на замке зажигания (основной – тонкий); При автозапуске провода стартеров не желательно собирать в «кучу».

повороты – зелёный и чёрный на реле за панелью

концевик багажника (-) – белый в левом порогеконцевики дверей (-) – синий (водителя), светлый зелёный (задний левый) – левый порог; жёлтый (передний правый), серый (задний правый) – за блоком предохранителей в верхнем среднем разъёме

центральный замок (отрицательное управление):запирание – коричневый (при длительном импульсе — закрытие окна водительской двери), отпирание — серый из двери водителя

открытие багажника (силовой) – чёрный тонкий в левом порогегенератор – синий в широком разъёме за панельютахометр – в диагностическом разъёме отдельный проводстоп – белый на блоке предохранителей в ближнем разъёме к рулевой колонке

Тойота Камри: не работает панель приборов

Если щиток не горит, это сопровождается тем, что машина не заводится. Подобный эффект связан с тем, что проводка машины подведена через панель и зациклена на ней.

Рекомендуется выполнить следующие действия.

1. Проверить соответствующий предохранитель – в разных модификациях вставка может иметь собственное расположение.
2. Выполнить диагностику проводки – кабели и провода могут перетереться от вибрации. Здесь достаточно заизолировать проводку и все будет нормально.
3. Если это не помогает, следует проверить саму приборку на предмет повреждений. Если плата сгорела, элемент меняется целиком.

Для облегчения процедуры можно выполнить компьютерную диагностику.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Описание электрических схем

Через генераторную цепь протекает большой ток. По этой причине для ее защиты от коротких замыканий и перегрузок, которые не способна выдержать проводка, стоит плавкая ставка на 120 А.

Цепь стоп-сигналов обеспечивает подачу напряжения на задний фонарь в моменты нажатия на педаль тормоза. Во время перекоммутации цепи возникают помехи. Для их подавления электросхема включает в свой состав специальный фильтр.

Цепь включения указателей поворотов состоит из двух подсистем, приведенных в таблице ниже.

Тип	Назначение
Силовая	управляет непосредственно поворотниками
Информационная	информирует водителя о включенном повороте

Электрическая схема включает в себя подключение прикуривателя и двух дополнительных розеток. Согласно схеме, предохранитель на вспомогательные разъемы один. Поэтому розетки выходят из строя одновременно.

Фонари заднего хода управляются непосредственно селектором АКПП или рычагом механики. Сделано это для удобства и безопасности водителя.

В комплект электрооборудования Тойота Камри 40 входят сервоприводы сидений. С их помощью регулировка положения водителя и пассажиров происходит намного комфортнее.

Защиту автомобиля от угона производит иммобилайзер. Он имеет непосредственную связь с электронным блоком управления. Нарушения в его цепи не позволят запустить силовую установку.

Источник статьи: http://zapchasti.expert/toyota/camry40/sxema-elektrooborudovaniya-camry-40.html

Установка автосигнализации StarLine A91 c автозапуском на седан Toyota Camry LE 2002 АКПП

Разъем замка зажигания:+12 — белый/красный и белыйзажигание 1 — чёрный/красныйзажигание 2 — чёрный/жёлтыйасс — синий/красныйстартер — чёрный/белый и чёрный/жёлтый. Для автозапуска оба провода можно объединить вместе, как один провод.

Панель приборов, малый белый разъём:концевики дверей (-) — красный/черныйзарядка (до запуска около 2В, после запуска мотора на нем появляется +12В) — зеленый/красный (может быть зелёный/коричневый, то есть «красная полоска» похожа на «коричневую»)

Блок предохранителей, второй снизу разъемповоротники: зелёный/чёрный — левый, зелёный/жёлтый — правыйстоп-сигнал: зелёный/белый.

Блокировка топливного насоса: синий/чёрный в белом разъеме слева от блока предохранителей

Управление центральным замком:отпирание (-) — голубой в белом разъеме, третьем снизу. Двухшаговое отпирание дверей. Если в течении 2-х секунд на него подать второй импульс (-), то отопрутся остальные дверизапирание (-) — светлый голубой в нижнем синем разъёме кик-панели водителя

Отпирание багажника: Белый/синий (+) — силовой, подключать в разрыв через реле, в ногах водителя слева, в белом квадратном разъеме

Toyota Camry XV50 — Что сгорит при замыкании в противотуманной фаре, в вентиляторе охлаждения или обогреве стекла?

Если посмотреть на схему (скачать электросхемы — размер ~147кб), то видно, что питание само «Интегрированное реле» берёт с двух предохранителей:

1. ALT — 120A (140A), который конечно сгорит, при замыкании в той же туманке, но после того, как под капотом начнётся пожар;
2. FL MAIN 3.0W — а это что-за трёх-ваттный предохранитель? )) Может он и есть защита незащищённых цепей?

Описание предохранителя FL MAIN 3.0W:

• A heavy–gauge wire placed in high amperage circuits which burns through on overloads, thereby protecting the circuit. The numbers indicate the crosssection surface area of the wires.
• Многожильный провод помещается в цепях с большой силой тока, который плавится (сгорает) при перегрузках, защищая таким образом электрическую цепь. Цифры указывают на площадь поперечного сечения поверхности проводов.

То есть предохранитель FL MAIN 3.0W — это кусок толстого медного провода, идущего от плюсовой клеммы аккумулятора, до «Интегрированного реле». Согласно таблице на этой странице, ток при котором этот провод расплавится, около 230A!

Вот по этому, при замыкании в передних противотуманных фарах и задних противотуманных фонарях; в вентиляторах охлаждения; обогревах заднего стекла и зеркал; в фарах дальнего света, сгорит само «Интегрированное реле». Потому как дорожки в нём, как оказывается, это самые слабые места.

Цитата с одного из форумов:

Был удар в переднюю правую фару. Лонжерон загнуло. Лонжерон вытянули. Фару поменяли. Бачок омывателя поменяли. Подсоединили АКБ — сгорел Распределительный Блок Моторного Отсека (Блок Реле). Где подвох? Визуально все кузовные работы сделаны аккуратно. В той области куда был ударен автомобиль — минимум проводов. Сгоревший блок снял — горела дорожка, на которую приходит питание с АКБ.

forum.autodata.ru

И «хорошо» если дело обойдётся одним лишь этим блоком. На одной из машин начала гореть проводка, пришлось полностью разбирать блок предохранителей и разматывать жгуты проводов. Очень трудоёмкое занятие.

Электросхемы

Указывает номера блока реле.

В скобках указывается модификации, отличающиеся от базовой модификации, поскольку модель автомобиля или двигатель могут быть разными.

Указывает сопряженную схему.

Указывает на тип разъема: “штыревая часть соединителя” или “охватывающее соединение”.

*Штыревая часть соединителя Охватывающее соединение ()*

Название области (на электросхемевыделена светло-голубым цветом).

Соединительный блок.

Обозначение цвета провода:

Обозначение	Цвет провода
В	черный
L	синий
R	красный
P	розовый
O	оранжевый
W	белый
V	фиолетовый
G	зеленый
Y	желтый
Br	коричневый
SB	светло-голубой
LG	светло-зеленый
GR	серый

Первая буква указывает на основной цвет провода, вторая – на дополнительный. Например: L-Y

*LY (Синий) (Желтый)*

Указывает на экранированный кабель.

Указывает на количество контактов разъема. Система нумерации различна для штыревой и для охватывающей части соединения. Например:

*Охватывающее соединение Штыревая часть соединителя*

Указывает точку массы.

Указывает положение ключа зажигания, когда ток идет на предохранитель.

Указывает соединение. Например:

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата и скачивание в целях безопасности происходит из личного кабинета.

Автоматический переход через 10 секунд.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Для каких целей необходимо руководство к автомобилю

Ознакомившись с руководством к автомобилю, его владелец получит необходимую информацию об интервале необходимого сервисного обслуживания силового агрегата, узлов трансмиссии и о замене различных технических жидкостей, существенно влияющих на безаварийный срок эксплуатационного периода машины.

Помимо технического оснащения владельцу необходимо знать назначения всех индикаторов приборного щитка, сигнализирующих об исправности или поломке силовых узлов и электронных систем автотранспортного средства, а также о возможности устранения некоторых неполадок своими силами.

Блоки предохранителей Камри 40: где? как расшифровать? схема

Выход из строя такого элемента только в крайне редких случаях приводит к невозможности продолжения дальнейших движений. В основном за счет снятия пробки происходит обесточивание электрика, что предназначено для обеспечения комфортного использования автомобиля (например, прикуриватель, автомагнитола, электрические стеклоподъемники и так далее).

Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках

Для удобства использования перемычки-предохранители с разными названиями имеют разные цвета. Например, максимальный ток, который подает прикуриватель в автомобилях Camry, составляет 20 А, поэтому корпус предохранителя с этим индикатором желтого цвета.

Расположение второго блока предохранителей

Размещение предохранителей в Тойота Камри 40

Предохранители у Toyota Camry 40 расположены в двух местах: в салоне и под капотом, в моторном отсеке. Замок кабины Toyota Camry в первую очередь отвечает за защиту цепей, ведущих к приборной панели. Блок реле и предохранителей, расположенный в моторном отсеке, в первую очередь отвечает за обеспечение работы двигателя автомобиля.

Откройте блок предохранителей под капотом

Блок предохранителей в моторном отсеке

Блок предохранителей и реле, который находится под капотом Toyota Camry 40, размещен в пластиковом корпусе и находится рядом с двигателем рядом с воздушным фильтром, аккумулятором и бачком тормозной жидкости.

Чтобы получить доступ к системе предохранителей, поднимите защелку и снимите крышку блока. Помимо самих предохранителей, в блоке также есть запасные предохранители и инструмент для работы с ними — специальный пинцет.

Предлагаем вам ознакомиться со схемой блока ДВС с предохранителями. Здесь вы также найдете информацию о номинальном токе каждой вставки. Различные цвета корпуса перемычек-предохранителей позволяют быстро изменять их силу тока. Индикатор тока красных вставок — 10А, синих — 25А, коричневых — 7,5А, зеленых — 30А, предохранителей серого корпуса — 25А, желтых — 20А.

Toyota Carina E Руководство по эксплуатации, техобслуживанию и ремонту

№	Спецификация / Specs	Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1	Длина / Length	4530
2	Ширина (без/с зеркалами) / Width	1695
3	Высота (загружен/пустой) / Height	1410
4	Колёсная база / Wheelbase	2580
5	Дорожный просвет (клиренс) / Ground clearance	150
6	Снаряжённая масса / Total (curb) weight	1173
Полная масса / Gross (max.) weight	1700
Двигатель / Engine
7	Тип / Engine Type, Code	Бензиновый, жидкостного охлаждения, четырехтактный, 3S-FE
8	Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves	4-цилиндровый, 16V, рядный, DOHC с верхним расположением двух распределительных валов
9	Диаметр цилиндра / Bore	86.0 мм
10	Ход поршня / Stroke	86.0 мм
11	Объём / Engine displacement	1998 см³
12	Система питания / Fuel supply, Aspiration	Распределенный впрыск топлива
Атмосферный
13	Степень сжатия / Compression ratio	9.8:1
14	Максимальная мощность / Max. output power kW (HP) at rpm	98 кВт (133 л.с.) при 5800 об/мин
15	Максимальный крутящий момент / Max. torque N·m at rpm	183 Нм при 4400-4800 об/мин
Трансмиссия / Transmission
16	Сцепление / Clutch type	Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17	КПП / Transmission type	S55 МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

Блоки в салоне

Схема расположения

Обозначение

1. Блок предохранителей
2. Блок управления электрооборудованием кузова
3. Реле указателей поворота (аварийная сигнализация)
4. Распределительный блок №3
5. Блок ID (автомобили с системой Smart System) Транспондер ключа (автомобили без системы Smart System)
6. Распределительный блок (CAN)
7. Распределительный блок №4
8. Усилитель кондиционера
9. Блок сертификации
10. Блок контроля давления в шинах
11. Центральный блок подушек безопасности
12. Аудио усилитель
13. Блок блокировки селектора коробки передач
14. Усилитель сигнала ключа
15. Блок блокировки руля

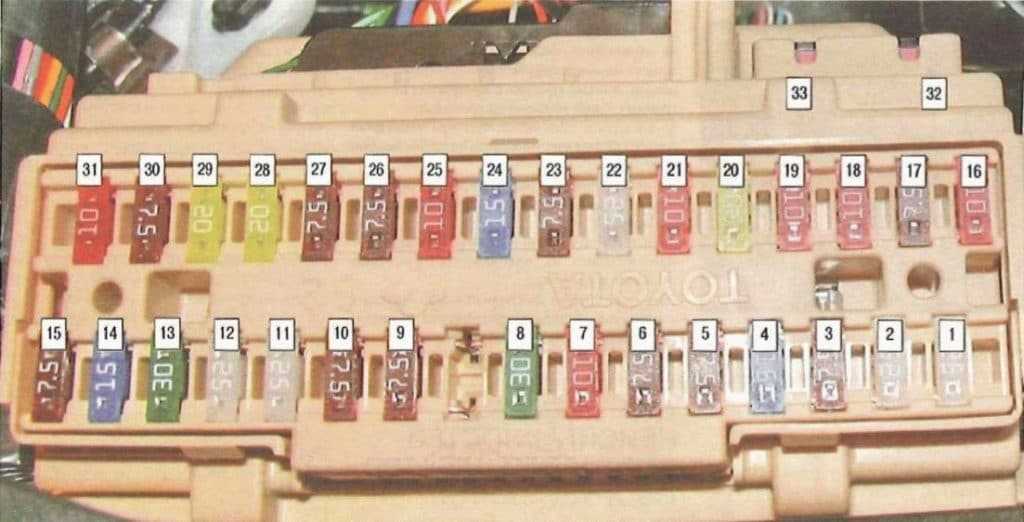

Блок предохранителей

Установлен слева под панелью приборов. Для доступа надо убрать защитную крышку.

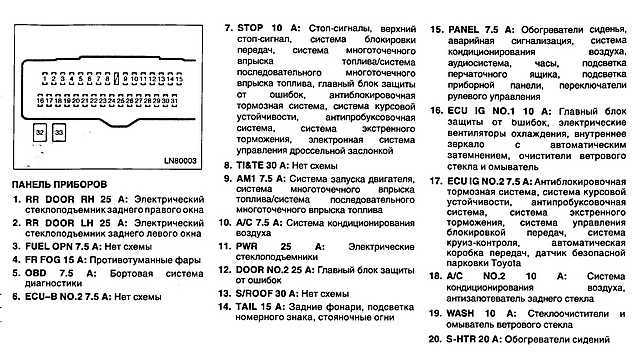

Схема с крышки блока

Схема

Описание

1	25А RR DOOR RH – Задний правый стекло подъемник
2	25А RR DOOR LH – Задний левый стекло подъемник
3	7,5А FUEL OPN – Лючок бензобака
4	15А FR FOG – Передний противотуманный свет
5	7,5А OBD – Диагностический разъем
6	7,5А ECU−B NO.2 – Стекло подъемники
7	10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система впрыска топлива, блок управления электрооборудованием кузова, ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, система управления дроссельной заслонкой
8	30A TI&TE – Наклонное и телескопическое рулевое управление
	Резерв
9	7,5A AM1 – Система впрыска топлива
10	7,5A A/C – Кондиционер
11	25A PWR – Стекло подъемники
12	25A DOOR NO.2 – Блок управления электрооборудованием кузова
13	30A S/ROOF – Люк
14	15A TAIL – Габаритный свет, освещение номерного знака, лампы заднего хода, передние указатели поворота, блок управления электрооборудованием кузова
15	7,5A PANEL – Навигация, подогрев сидений, аварийная сигнализация, кондиционер, аудиосистема, часы, освещение перчаточного ящика, система стабилизации автомобиля, трэкшн контроль, подсветка панели приборов, переключатели на руле
16	10A ECU IG NO.1 – Блок управления электрооборудованием кузова, стеклоочиститель и омыватель, люк, система контроля давления в шинах, вентилятор системы охлаждения, навигация, внутреннее зеркало с автоматическим затемнением
17	7,5A ECU IG NO.2 – ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении, блокировка селектора коробки передач, автоматическая коробка передач, круиз-контроль
18	10A A/C NO.2 – Кондиционер, обогрев заднего стекла
19	10A WASH – Стеклоочиститель и омыватель
20	20A S-HTR – Подогрев сидений
21	10A GAUGE NO.1 – Аварийная сигнализация, лампы заднего хода, система впрыска топлива, система зарядки аккумуляторной батареи
22	25A WIP – Стеклоочиститель и омыватель
23	7,5A H−LP LVL – Электро корректор фар
24	15A INJ – Система впрыска топлива, система запуска
25	10A IGN – Система впрыска топлива, противоугонная система, подушки безопасности, система блокировки руля, система классификации переднего пассажира, система управления дроссельной заслонкой, система бесключевого доступа
26	7,5A GAUGE NO.2 – Комбинация приборов, часы, мульти-информационный дисплей
27	7,5A ECU−ACC – Часы, блокировка селектора коробки передач, блок управления электрооборудованием кузова, зеркала с электроприводом, система бесключевого доступа
28	20A CIG – Прикуриватель
29	20A PWR OUTLET- Розетка
30	7,5A RADIO NO.2 – Аудиосистема, навигация
31	10A MIR HTR – Обогрев зеркал

Предохранители 32 на 30А POWER – Стеклоподъемники и 33 на 30А P/SEAT – Сиденья с электроприводом расположены отдельно в верней части блока.

Реле

С обратной стороны блока крепится несколько элементов реле.

Схема

Назначение

• R1 Противотуманный свет
• R2 Габаритный свет
• R3 Вспомогательное реле
• R4 Стеклоподъемники
• R5 Зажигание (IG1)

Инструкция по эксплуатации Тойота Камри

Руководство по эксплуатации авто Тойота Камри V40, мануал которого прилагается к каждому автомобилю, помогает водителю разобраться с работой всех её систем и дополнительных опций.

С каждым рестайлингом новые модели Камри оснащаются более технологичными электронными помощниками и новыми опциями, имеющими несколько режимов работы, их описание и основное предназначение включены в руководство по ремонту и эксплуатации автомобиля, с помощью которого автовладелец легко разберётся с индикаторами на приборном щитке и размещёнными в салоне блоками управления различных систем.

Для каких целей необходимо руководство к автомобилю

Инструкция по эксплуатации предназначена для оказания помощи автовладельцу в понимании работы всех узлов автомобиля, которые требуют проводить периодическое обслуживание, а также она описывает весь его доступный функционал и массогабаритные размеры.

Ознакомившись с руководством к автомобилю, его владелец получит необходимую информацию об интервале необходимого сервисного обслуживания силового агрегата, узлов трансмиссии и о замене различных технических жидкостей, существенно влияющих на безаварийный срок эксплуатационного периода машины.

Помимо технического оснащения владельцу необходимо знать назначения всех индикаторов приборного щитка, сигнализирующих об исправности или поломке силовых узлов и электронных систем автотранспортного средства, а также о возможности устранения некоторых неполадок своими силами.

Что входит в содержание руководства по эксплуатации

Стандартное содержание инструкции и рекомендаций по техническому обслуживанию выглядит следующим образом:

• Общее описание автомобиля и его габаритных размеров.
• Общее описание двигателя с его техническими характеристиками.
• Модификация и работа трансмиссии.
• Устройство ходовой части.
• Тип рулевого устройства.
• Описание системы тормозов.
• Описание осветительного и навесного электрооборудования.
• Описание кузовных элементов.
• Схема электропитания и расположение реле с предохранителями.

Руководство и назначение некоторых опций популярных модификаций Камри

В начале 2001 года Тойота выпустила на мировой рынок полностью обновлённое пятое поколение седана под обозначением V30, комплектация и оснащение которого были признаны наиболее технологичными на тот момент.

Одним из самых интересных новшеств стала установка в левую часть торпедо механизма с кнопкой СВ (SV), задача которого заключалась в возможности откидывания вверх рулевой колонки при вынимании из замка ключа зажигания, что позволило водителю осуществлять комфортную посадку и выход из машины.

Важным моментом в работе механизма СВ является положение кнопки, которая должна быть в нажатом состоянии. Если нет, тогда рулевая колонка не сможет автоматически откидываться, и водителю необходимо будет использовать регулировочный рычаг.

В последующих шестом и седьмом поколениях Тойота Камри 40 и Камри V50, выпущенных на рынок в 2006 и 2011 годах соответственно, опция СВ была незначительно модернизирована после многочисленных отзывов автовладельцев на её периодические отказы. Она сохранилась и в рестайлинге 2015 года.

Инструкция к мультимедийной системе и изменения её функциональности

Toyota Camry V40 после 2007 года в качестве отдельной опции стала оснащаться новой мультимедийной системой, которую для японского автопроизводителя разработала компания JBL. Она имела возможность поддерживать режим навигации, используя для этого специальное программное обеспечение.

С каждым рестайлингом популярного седана меняется и функционал мультимедийной системы, первое обновление которой состоялось в 2011 году, в результате чего немного увеличилась диагональ монитора и добавилась возможность сенсорного управления всеми развлекательными функциями, включая использование новых навигационных карт.

Инструкция к работе и функционалу навигационной системы доступна на сайте компании http://content.toyota.ru/catalogues/manual/Camry/mc-camry_navi.pdf, где регулярно подвергается изменениям в 2014 и 2015 годах. С помощью нее автовладелец получит актуальную информацию по эксплуатации.

Заключение

Тойота Камри является одним из самых надёжных современных автомобилей, все её поколения, включая вышедшее на рынок в 2015 году, имеют отличное техническое оснащение, к которому для полного раскрытия потенциала и прилагается информативное руководство по эксплуатации.

Toyota Service Manuals — электрические схемы

• Предпосылки для полевого журнала
• Определите свою корпоративную философию и начните жить по ней
• Создание экономичных процессов на всем предприятии
• Создание начальной стабильности процесса
• Создать связанный процесс
• Установление стандартизированных процессов и процедур
• Прокачка: будь больше похож на черепаху, чем на заяц
• Создайте культуру, которая не мешает устранять проблемы
• Сделайте технологии совместимыми с людьми и экономичными процессами
• Развивайте лидеров, которые живут вашей системой и
• Культура сверху вниз
• Развивайте исключительных сотрудников команды
• Разработка поставщиков и партнеров как расширений
• предприятия
• Решение проблем в духе Toyota
• Развивайте глубокое понимание
• Ситуация и определение проблемы
• Завершите тщательный анализ первопричин
• Рассмотрите альтернативные решения при достижении консенсуса
• Планирование-выполнение-проверка-действие
• Расскажите историю с помощью отчета формата A3
• Стратегии и тактики бережливого внедрения

Тойота Авалон 2018

Тойота Чейзер 1988, 1989, 1990

Toyota HIace

Тойота Эхо 2002

Тойота Селика 2000 .
