Ремонт и замена блока предохранителей и реле на toyota camry vi (xv40)

Схема предохранителей Тойоты Камри

Предохранители выполняют функцию защиты электроники от скачков напряжения. Для того чтобы техническая составляющая авто была в исправности, необходимо периодически проверять работоспособность всей системы защиты.

Предохранители на Тойоте Камри V-10 (Vista).

Первое поколение автомобилей Toyota не было перегружено электрооборудованием, соответственно схема защиты электроники у них была достаточно проста. В комплектации 1986 года предохранительные элементы были расположены под капотом, рядом с аккумулятором и в салоне, под ключом зажигания. Первая система отвечала за безопасность всей электроники, которая целиком и полностью находилась в области двигателя: зажигание, генератор, фары, сигнализация и т.д. Вторая система отвечала за электрооборудование по всему кузову автомобиля: стоп-сигналы, подсветки, омывайки, прикуриватель, очистка зеркал, вентилятор радиатора.

Предохранители на Тойоте Камри V-20 (Грация).

С расширением функционала выросло и количество предохранителей. Почти в три раза больше в салоне и в два раза больше в моторном отсеке.

Рис.1 Схема панели (под капотом).

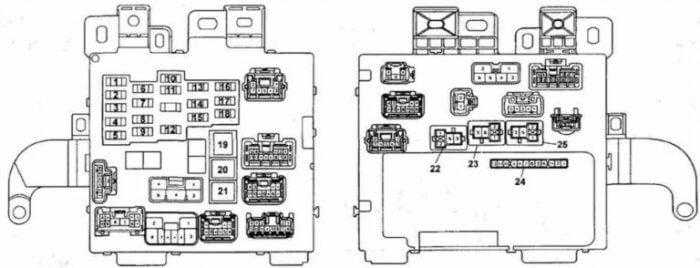

Рис.2 Схема панели (салон).

На рис.1 расположены новые предохранительные элементы отвечающие за:

• Подогрев сидений(1);
• Отопитель(2);
• Обогреватель зеркал(5);
• Штекер для электроприборов(10);
• Обогреватель заднего стекла(19);
• Стеклоподъемник(20).

На рис.2 расположены:

• Главная плавкая вставка(1);
• Вентилятор конденсата(8);
• Электроника и кондиционер(10);
• Звуковой сигнал(19).

Предохранители на Тойоте Камри V-30 и причины выхода их из строя

Модель 2002 года выпуска оснащена 60 плавкими предохранителями. На этот раз, защитная панель в салоне находится не под ключом зажигания, а под приборной панелью с левой части. Также, помимо основных предохранителей, в машине есть запасные – плавкие.

Японские конструкторы сделали более безопасную систему защиты, которая гарантировано, обезопасит электрику автомобиля от возгорания. Как правило, вред системе наносится из-за неправильной эксплуатации или из-за износа предохранительных элементов и их неправильной установки. В обоих случаях пострадать может любая система авто и к этому нужно быть готовым. Наиболее часто выходят из строя: прикуриватели, зажигание, габариты и сигнализация.

Предохранители на Тойоте Камри V-40

Блоки защиты электроники на модели Toyota Camry 2007 года имеют стандартное размещение.

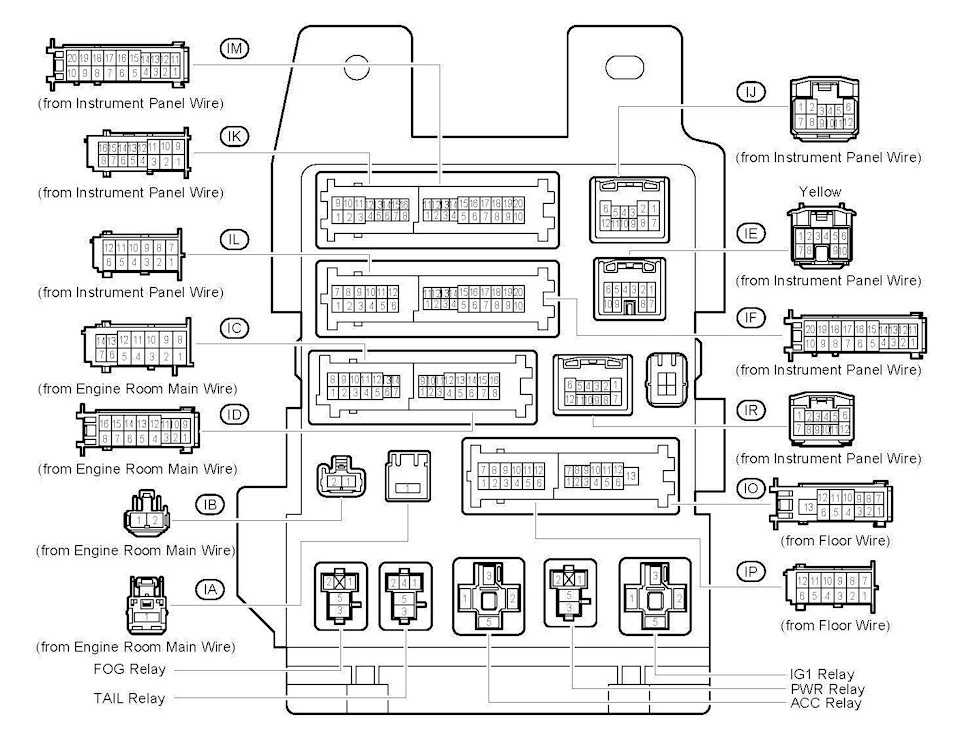

Рис.1 Блок-схема (салон).

Рис.2 Блок-схема (под капотом).

Для того чтобы произвести замену предохранителя, необходимо знать на сколько ампер он рассчитан. На рисунке 1, можно разобрать, что всего цветов бывает шесть:

• Красный(10 А);
• Коричневый(7,5А);
• Синий(15 А);
• Зеленый(30 А);
• Желтый(20 А);
• Серый(25 А).

Поменять предохранитель не составит труда, если знать где и какой именно защитный механизм сгорел, а также ознакомившись с руководством.

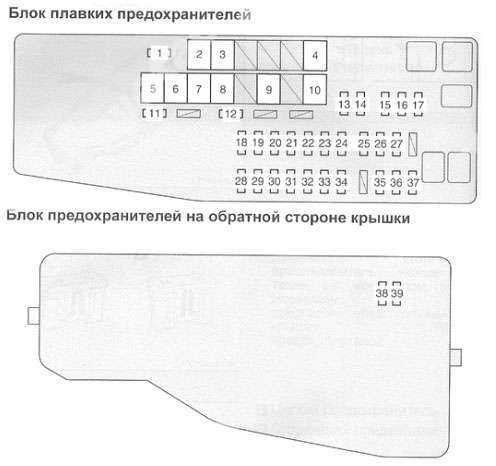

Рис.3 Расшифровка первого блока.

Рис.4 Расшифровка второго блока.

Предохранители на Тойоте Камри V-50

Расположение блока под капотом автомобиля поменялось, теперь он стоит в крайнем правом углу. В блоке изготовители поместили пинцет и дополнительные предохранители. Замена сгоревшей детали, также проводится по специальной схеме.

Если цепь будет разорвана, тогда следует заменить деталь, но вот если элемент будет целым, тогда уже можно задуматься о поездке в автосервис.

Схема и расположение блоков предохранителей

В конструкции автомобиля предусмотрено несколько блоков предохранителей:

• в моторном отсеке;
• в панели приборов.

Салонный отсек

Монтажная коробка закреплена в нижней части панели приборов со стороны левой ноги водителя. Для доступа к защитным элементам необходимо снять прямоугольную пластиковую крышку, которая удерживается эластичными фиксаторами. На внутренней части заглушки нанесена схема предохранителей (количество элементов зависит от уровня оснащения автомобиля).

Список, номинал и назначение элементов типа А, расположенных в салоне автомобиля (сверху вниз и слева направо):

1. Электрические приводы замков, штатный охранный комплекс, подсветка салона, задняя противотуманная фара и вентилятор системы кондиционирования (10 А).
2. Освещение салона и личинки замка зажигания, электронные часы и дисплей многофункционального компьютера (7,5 А).
3. Розетка прикуривателя (15 А).
4. Электрические приводы зеркал заднего вида и дополнительные цепи питания часов и дисплея (5 А).
5. Штатная магнитола (10 А).
6. Розетка для дополнительного оборудования (15 А).
7. Дополнительное питание магнитолы (20 А).
8. Комбинация приборов, электромагнитный блокиратор селектора коробки передач (10 А).
9. Система ABS и подушки безопасности, элементы управления электрическими приводами стекол (10 А).
10. Система очистки ветрового стекла (25 А).
11. Климатическая установка (10 А).
12. Обогрев зеркал (10 А).
13. Система впрыска топлива и пуска мотора (5 А).
14. Фронтальные противотуманные фары (15 А).
15. Задняя электрическая шторка Sun Shade (опция, 15 А).
16. Внутрисалонное зеркало, блок круиз-контроля и электрический привод люка (опция, 10 А).
17. Система подсветки перчаточного ящика и элементов на панели приборов (10 А).
18. Габаритное освещение (10 А).
19. Электрический стеклоподъемник сзади по левой стороне (20 А).
20. Электрический стеклоподъемник со стороны переднего пассажира (20 А).
21. Колодка диагностики (7,5 А).
22. Система подогрева передних сидений (20 А).
23. Электрический насос омывателя стекла (15 А).
24. Электрический вентилятор системы охлаждения (10 А).
25. Лампы стоп-сигнала, блоки ABS и круиз-контроля (15 А).
26. Блокиратор Fuel Open лючка топливного бака (5 А).
27. Контроллер управления электрическим оборудованием кузова (25 А).
28. Усилитель звука (опция, 25 А).
29. Электрический стеклоподъемник сзади по правой стороне (20 А).

Назначение и номинал элементов типа В в салоне:

1. Электрический стеклоподъемник двери водителя и люк в крыше (30 А).
2. Электрические приводы регулировки сидений водителя и пассажира (30 А).
3. Def, обогрев заднего стекла (40 А).

Моторный отсек

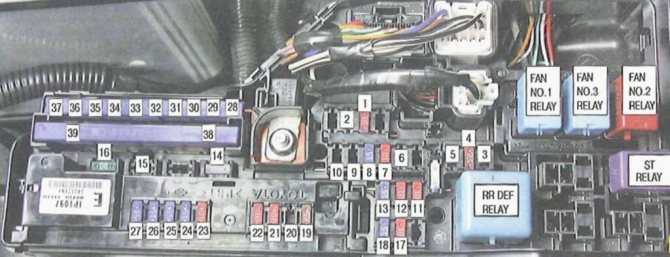

Основной блок в моторном отделении находится в зазоре между опорой передней правой стойки и аккумулятором. Сверху коробка закрыта пластиковым кожухом с пружинными фиксаторами. Дополнительный модуль установлен в зазоре между батареей и блоком радиаторов систем охлаждения двигателя и кондиционирования воздуха в салоне.

Перечень и номинал элементов типа А, установленных в основном блоке (сверху вниз и слева направо):

1. Ближний свет левой фары (15 А).
2. Ближний свет правой фары и корректор положения пучка света (15 А).
3. Дневные ходовые огни (опция, 5 А).
4. Контроллер ABS и система стабилизации курса (7,5 А).
5. Резерв (10 А).
6. Резерв (15 А).
7. Резерв (5 А).
8. Система зажигания (30 А).
9. Дальний свет справа (10 а).
10. Дальний свет слева (10 А).
11. Система впрыска топлива (5 А).
12. Телефон (опция, 5 А).
13. Зарядка батареи (5 А).
14. Система пуска мотора (15 А).
15. Впрыск горючего и системы безопасности (10 А).
16. Дверные замки (25 А).
17. Система впрыска топлива (20 А).
18. Клаксон (10 А).
19. Контроллеры двигателя и штатной магнитолы (Ecu B, Rad и Dome) (30 А).
20. Контролер системы впрыска бензина в коллектор (25 А).
21. Дополнительные цепи, обеспечивающие подачу топлива (10 А).
22. Аварийная световая сигнализация (15 А).

Назначение и номинал элементов типа В в моторном отсеке:

1. Защита фар головного света и дневных ходовых огней (40 А).
2. Контроллеры систем ABS, курсовой устойчивости и управления тягой (40 А).
3. Электрический мотор вентилятора охлаждения (30 А).
4. Вспомогательный мотор вентилятора системы охлаждения (30 А).
5. Управление системой кондиционирования (50 А).
6. Блок очистки фар (30 А).
7. Дополнительные цепи систем ABS, курсовой устойчивости и управления тягой (30 А).

В верхней части блока находится силовой элемент типа С на 120 А, обеспечивающий общую защиту электрических цепей автомобиля. Рядом расположена вставка типа С на 50 А, предотвращающая выход из строя блока ABS. В отдельном малогабаритном блоке перед радиатором расположен единственный элемент типа А номиналом 7,5 А. Деталь защищает блок антиблокировочной системы тормозов (ABS) и поддерживает работоспособность системы контроля тяги. Рядом расположены вспомогательные реле ABS.

Блок предохранителей в салоне

Ориентиром расположения блока может служить место, где располагается левое колено водителя. Здесь находятся 37 защитных устройств. Такое местоположение объясняется тем, что большая часть всего электрооборудования автомобиля сосредоточена на панели.

Блок предохранителей Камри 50(55) в салоне .

Определение неисправности электрооборудования можно провести самостоятельно, однако, чтобы осуществить такую домашнюю диагностику своего авто, вам понадобятся электросхемы Toyota Camry XV50. Конечно, предпочтительнее доверить это дело профессионалам.

Блок предохранителей Камри 50(55) под панелью

Далее рассмотрим схему вставок и реле автомобилей модели Camry 50 с обозначением электрических цепей, которые они защищают.

Схема и расшифровка предохранителей Камри XV50(55)

На схемах, предложенных ниже, вы можете ознакомиться с тем, как расположены предохранители и реле Камри 50 в салонном блоке, а также узнать, защиту какого оборудования обеспечивают те или иные плавкие элементы.

Схема блока предохранителей под панелью. Кликните, чтобы увеличить.

Схема блока предохранителей под торпедо. Кликните, чтобы увеличить.

Схема блока под торпедо. Кликните, чтобы увеличить.

Схема предохранителей Тойоты Камри

Предохранители выполняют функцию защиты электроники от скачков напряжения. Для того чтобы техническая составляющая авто была в исправности, необходимо периодически проверять работоспособность всей системы защиты.

Предохранители на Тойоте Камри V-10 (Vista).

Первое поколение автомобилей Toyota не было перегружено электрооборудованием, соответственно схема защиты электроники у них была достаточно проста. В комплектации 1986 года предохранительные элементы были расположены под капотом, рядом с аккумулятором и в салоне, под ключом зажигания. Первая система отвечала за безопасность всей электроники, которая целиком и полностью находилась в области двигателя: зажигание, генератор, фары, сигнализация и т.д. Вторая система отвечала за электрооборудование по всему кузову автомобиля: стоп-сигналы, подсветки, омывайки, прикуриватель, очистка зеркал, вентилятор радиатора.

Предохранители на Тойоте Камри V-20 (Грация).

С расширением функционала выросло и количество предохранителей. Почти в три раза больше в салоне и в два раза больше в моторном отсеке.

Рис.1 Схема панели (под капотом).

Рис.2 Схема панели (салон).

На рис.1 расположены новые предохранительные элементы отвечающие за:

• Подогрев сидений(1);
• Отопитель(2);
• Обогреватель зеркал(5);
• Штекер для электроприборов(10);
• Обогреватель заднего стекла(19);
• Стеклоподъемник(20).

На рис.2 расположены:

• Главная плавкая вставка(1);
• Вентилятор конденсата(8);
• Электроника и кондиционер(10);
• Звуковой сигнал(19).

Предохранители на Тойоте Камри V-30 и причины выхода их из строя

Модель 2002 года выпуска оснащена 60 плавкими предохранителями. На этот раз, защитная панель в салоне находится не под ключом зажигания, а под приборной панелью с левой части. Также, помимо основных предохранителей, в машине есть запасные – плавкие.

Японские конструкторы сделали более безопасную систему защиты, которая гарантировано, обезопасит электрику автомобиля от возгорания. Как правило, вред системе наносится из-за неправильной эксплуатации или из-за износа предохранительных элементов и их неправильной установки. В обоих случаях пострадать может любая система авто и к этому нужно быть готовым. Наиболее часто выходят из строя: прикуриватели, зажигание, габариты и сигнализация.

Предохранители на Тойоте Камри V-40

Блоки защиты электроники на модели Toyota Camry 2007 года имеют стандартное размещение.

Рис.1 Блок-схема (салон).

Рис.2 Блок-схема (под капотом).

Для того чтобы произвести замену предохранителя, необходимо знать на сколько ампер он рассчитан. На рисунке 1, можно разобрать, что всего цветов бывает шесть:

• Красный(10 А);
• Коричневый(7,5А);
• Синий(15 А);
• Зеленый(30 А);
• Желтый(20 А);
• Серый(25 А).

Поменять предохранитель не составит труда, если знать где и какой именно защитный механизм сгорел, а также ознакомившись с руководством.

Рис.3 Расшифровка первого блока.

Рис.4 Расшифровка второго блока.

Предохранители на Тойоте Камри V-50

Расположение блока под капотом автомобиля поменялось, теперь он стоит в крайнем правом углу. В блоке изготовители поместили пинцет и дополнительные предохранители. Замена сгоревшей детали, также проводится по специальной схеме.

Рис.1 Расположение блока (салон).

Рис. 2 Расположение блока (под капотом).

Если цепь будет разорвана, тогда следует заменить деталь, но вот если элемент будет целым, тогда уже можно задуматься о поездке в автосервис.

Технологические особенности

Не работает прикуриватель ваз 2109

Тойота Камри 2011—2014 выпускались только с автоматами.

• В новых версиях, хоть и сохранились параметры от шестого поколения, но салоны получили еще большую комфортность и респектабельность.
• Галерка стала намного просторней, потому что увеличилось (около 5 см) место для ног.
• Меньше стали передние консоли, что дало пространство для ног водителям и пассажирам.

Российские варианты не отставали от союзников своими техническими характеристиками. Плюс их адаптировали под местные трассы.

Для наших соотечественников в 2012 г уже предлагалось 7 вариантов.

Самые простые первоначальные авто получили:

1. 2 — х зонные климаты;
2. радары для парковки;
3. семь подушек для безопасности;
4. электрическую регулировку кресел с тремя запоминающимися положениями;
5. системы навигаций;
6. аудиоаппараты JBL;
7. сенсорные дисплеи, с проецированием картинок, с камер для заднего вида.

Процесс замены предохранителя

Замена предохранителей на автомобилях Тойота Камри 40 с двигателями на 2.4 и 3.5 литра производится в одинаковой последовательности. Для того, чтобы поменять перемычку необходимо воспользоваться инструкцией, приведенной ниже.

• Выключить все электроприборы и зажигание.
• Открыть капот и отсоединить минусовую клемму от аккумуляторной батареи.
• Не зависимо от того, в каком из монтажных блоков предохранитель вышел из строя, необходимо разобрать корпус блока, расположенного в подкапотном пространстве. В его крышке закреплены три запасных перемычки и специальные пластиковые щипчики, позволяющие удобно вынимать предохранители.

Расположение запасных предохранителей и пластмассовых щипчиков

Далее необходимо обнаружить перемычку, отвечающую за обесточенную цепь, например топливного насоса. Для этих целей можно обратиться к мануалу по эксплуатации Тойота Камри асв 40, либо получить требуемую информацию с пояснений, приведенных на крышках монтажных блоков. Так, например, за цепь габаритов отвечает синий предохранитель №14 с номинальным током 15 А, расположенный в салоне. Данную информацию можно получит с нижеприведенной крышки Камри 40 2008 года производства.

Информация на крышке

После определения требующего замены предохранителя, необходимо взять его за корпус при помощи специальных пластиковых щипчиков, как показано на рисунке ниже. Не рекомендуется пошатывание, раскачивание и выкручивание перемычки во время ее изъятия. Это приведет к повреждению посадочного гнезда и установленный новый предохранитель не будет в нем надежно фиксироваться. Ненадежный контакт в последующем приведет к искрениям и нестабильному питанию цепи, например, системы блокировки включения коробки передач.

Изъятие предохранителя с использованием пластиковых щипцов

После изъятия предохранителя следует убедится в его неисправности. Самый простой способ заключается в визуальном осмотре. Исправность перемычки определяется согласно рисунку ниже.

Определение исправности предохранителя при помощи визуального осмотра

Если в процессе осмотра не удается обнаружить разрыв, то необходимо прозвонить перемычку с помощью мультиметра. Отсутствие звукового сигнала в процессе проверки говорит о повреждении предохранителя.

Процесс «прозвонки» предохранителя с помощью омметра или мультиметра

• Выбирая новый силовой предохранитель необходимо проконтролировать то, какие силовые токовые нагрузки он может выдержать. Например, для работы ближнего света стоят перемычки на 15 А. Цветовое обозначение также рекомендуется соблюдать, но оно не столь критично как номинальный ток.
• Ровным движение поставит предохранитель в его посадочное место. Запрещено использовать перемычки, рассчитанные ток отличный от номинала в большую сторону. Это может привести к порче оборудования, нарушениям в работе бортовой сети и стать причиной возгорания машины.

не могу найти какой предохранитель отвечает за работу центрального замка? подскажите

Расположение блоков предохранителей

В автомобиле Тойота Камри 40 есть два места где находятся предохранители:

• в салоне машины;
• в подкапотном пространстве.

В салоне блок предохранителей находится слева от рулевой рейки. Недалеко от него располагается рычаг открытия капота. На изображениях ниже приведено расположение салонного блока в Camry 40 2007 года.

Расположение салонного блока предохранителей

Салонный блок предохранителей с крышкой

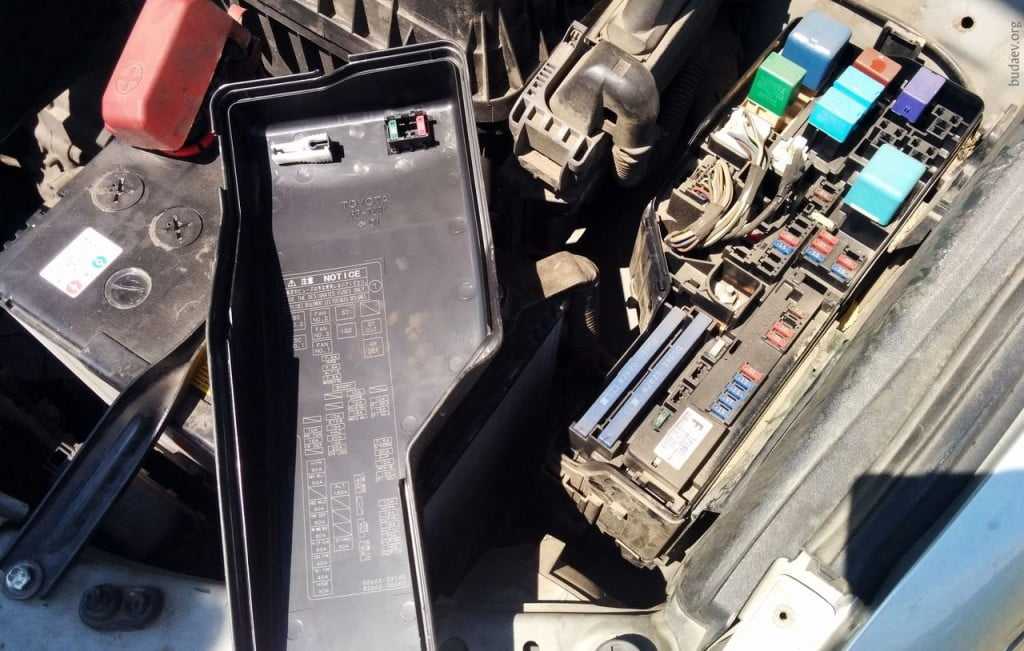

В подкапотном пространстве монтажный блок располагается по соседству с воздушным фильтром, аккумуляторной батареей и бачком с тормозной жидкостью. На рисунке ниже блок с предохранителями и реле обозначен цифрой 7.

Расположение монтажного блока в подкапотном пространстве

Предохранители находятся внутри пластикового корпуса. Для получения к ним доступа требуется снять крышку.

Корпус монтажного блока

Расположение в корпусе автомобиля

На автомобилях Toyota Camry поколения XV40 предусмотрены 2 блока для установки реле и предохранителей:

• под крышкой капота;
• в панели приборов.

Отсек мотора

Основной блок предохранителей в моторном отделении расположен возле правого крыла автомобиля. Коробка закрыта пластиковой крышкой на зажимах. В ней содержатся защитные элементы и реле электрических систем. На внутренней части крышки нанесена схема, которая помогает понять, где находятся предохранители.

Салонный блок

В салоне машины есть дополнительный блок с элементами, рассчитанными на уменьшенную силу тока. Коробка закреплена под откидной декоративной пластиковой обшивкой слева от рулевой колонки.

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Расположение

Пример схемы с крышки блока

Схема

Описание

1	10А ECU-IG1 NO.2 — Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	10А ECU-IG1 NO.1 — Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor
3	10А PANEL — Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	15А TAIL — Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	7,5А EPS-IG1 — Электропривод руля
20А DOOR R/R — Задний правый электрический стеклоподъемник
6	7,5А ECU-IG1 NO.3 — Blind Spot Monitor
20А DOOR F/L — Передний левый электрический стеклоподъемник
7	10А S/HTR & FAN F/L — Подогрев сидений
20А DOOR R/L — Задний левый электрический стеклоподъемник
8	7,5А H-LP LVL — Фары (ближний свет)
9	10А WASHER — Стеклоочистители и омыватель ветрового стекла
10	7,5А A/C-IG1 — Система кондиционирования воздуха
11	25А WIPER — Стеклоочистители и омыватель ветрового стекла
12	7,5А BKUP LP — Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
13	30А DOOR NO.1 — Стеклоподъемники
14	5А WIPER-S — Очистители
7,5А EPS-IG1 — Электропривод руля
15	20А P/OUTLET RR — Задняя розетка для электроприборов
16	5А SFT LOCK-ACC — Система блокировки передач
17	20А DOOR R/R — Задний правый электрический стеклоподъемник
10А S/HTR&FAN F/R — Обогреватели переднего правого сиденья
18	20А DOOR R/L — Задний левый электрический стеклоподъемник
10А S/HTR&FAN F/L — Обогреватели переднего левого сиденья
19	10А OBD — Бортовая система диагностики
20	10А ECU-B NO.2 — Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
21	20А DOOR NO.2 — Стеклоподъемники
22	7,5А AM1 — Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
23	7,5А STOP — Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	30А P/SEAT RR — Электрический привод регулировки задних сидений
25	7,5А A/C-B — Система кондиционирования воздуха
26	10А S/ROOF — Люк
27	30А P/SEAT FR — Электрический привод регулировки передних сидений
28	30А PSB — Ремень безопасности с предаварийной системой.
29	20А D/L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	20А TI&TE — Система регулировки наклона и высоты рулевой колонки
31	10А A/B — Система подушек безопасности SRS, система классификации переднего пассажира
32	7,5А ECU-IG2 NO.1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
33	7,5А ECU-IG2 NO.2 — Интеллектуальная система доступа без ключа, Blind Spot Monitor
34	15А CIG&P/ OUTLET — Прикуриватель
35	7,5А ECU-ACC — Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	10А S/HTR&FAN FI R — Подогрев сидений
37	20А S/HTR RR — Обогреватели задних сидений
38	20А DOOR F/R — Передний правый электрический стеклоподъемник
39	7,5А ECU-IG1 N0.3

Распиновка предохранителей на Toyota Camry 40

Назначение электропредохранителей на любом автомобиле – это защита работоспособности и целостности электрического оборудования. Звенья контролируют величину нагрузки в цепи. При замыкании или достижении пика чистый металл внутри плавкой вставки разрушается. Корпус узла меняет окраску на темную, опаленную. Провода внутри повреждаются. В этот момент цепь разрывается и подача тока к бортовым приборам прекращается.

Для устранения неисправности следует заменить перегоревший сегмент на новый. Приобрести его можно в любом автомагазине

Необходимо обратить внимание на номинал поврежденного узла. На Тойоте используются звенья разного ампеража (от 5 А до 120 А)

Чаще всего из строя выходят перемычки малых токов. Рекомендуется иметь запасные устройства на случай поломки.

Если замена сегмента не исправила ситуацию, значит, проблема не в электропредохранителе, а в неисправности самого оборудования. Необходимо обратиться в сервисный центр. Специалист по автомобильной электрике должен выяснить причину пиковой нагрузки в цепи.

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную

Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется

Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.

Видео

Замена предохранителя прикуривателя Камри 40

в смысле, разобрать и почистить контакты? они то работают. А вот цз 3 дня не работал(лазил по машине закрывая ручками) потом ОПА! и заработал на 2 поездки, потом снова на недельку и т.д. Сегодня думал к электрикам заехать но он заработал и я не поехал т.к при работающем точно не найдут причину, а будут разводить 100% на замену мозгов всей машины))Вот такой фантом. Может предохранитель умирает,а не нашел на фото какй за цз отвечает.
