Как снять передний бампер лансер 9 видео

Дорестайл Mitsubishi Lancer 9: что стоит на передке авто?

До 2005 года японский производитель выпускал старое конструкционное решение передка. Дорестайлинг бампера характеризуется сдержанным внешним видом и отлично вписывается в общую картину дизайнерского решения вмести с «плоским» кузовом. Плавные линии бампера и мелкая сетка радиатора дополняет гладкую архитектуру кузова, не имеющего порогов и накладок.

Производитель	Артикул	Категория бренда	Совместимость по году выпуска авто	Примерная стоимость, руб.
TYG	MB04112BA	Оптимум	2003-2006	4100
API	MB04115BA	Оптимум	2004-2008	3900
TYG	MB04112BС	Эконом	2002-2005	3000
API	MB24400000000	Эконом	2003-2006	3300
API	MBLAN04160B	Прайм	2003-2006	5100
Body Parts	MB24400000000	Прайм	2004-2006	5400

Версия дорестайлинга Митсубиси Лансер 9 подойдет в качестве семейного автомобиля для эксплуатации в городской черте, где «старая» версия авто вписывается как по внешнему виду, так и по техническим характеристикам.

Сняли высверлили с него стальные каркасы жесткости.

При установке возникли проблемы с стальным усилителем бампера на кузове демонтировали. С низу было решено установить прикрутить к стоковой защите двиг отсека бампер mitsubishi lancer 9 доп стальной лист металла 3мм дабы усилить жесткость нижней губы бампера и избавится от просвета и пустоты под бампером.

Просто аккуратно вытягиваем пистоны, ухватив за язычки. При наличии защиты картера необходимо ключом на 13 выкрутить гайку и снять крепления.

Тянем бампер вниз, чтобы высвободить его из пазов, затем тянем вперед, освобождая из защелок, которые расположены под фарами. Как видите, снять бампер оказалось совсем несложно.

Новая отремонтированная деталь устанавливается аналогично, в обратной последовательности. Демонтаж заднего бампера на Lancer 9 Фиксируется задний обвес аналогично переднему, с той лишь разницей, что места крепления находятся в других местах.

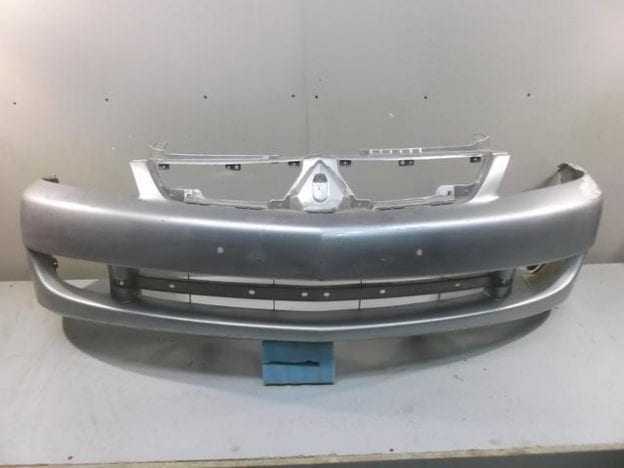

Передние бамперы Mitsubishi Lancer 9 (2003-2010)

Демонтируется так: Установка тоже не отличается сложностью. Как правило, ставится уже собранный вариант, хотя в некоторых случаях делают это и по частям. Ремонт и тюнинг Митсубиси Лансер 9 тюнинг Бампер передний Митсубиси Лансер 9, как и задний, бампер mitsubishi lancer 9 всегда требует полной замены при повреждениях.

Порой достаточно провести ремонтную операцию. Например, если сзади по нему пришелся легкий удар, то на детали появится трещина.

Как снять бампер Митсубиси Лансер 9

Чтобы отремонтировать элемент: Полученным результатом, если все сделать грамотно, останется доволен. Помимо ремонта этот кузовной элемент подвергается модернизации.

При выборе бампера на Лансер 9 рекомендуется отдавать бампер mitsubishi lancer 9 только оригинальным деталям или аналогам комплектующих, которые советуют производители — в противном случае только ухудшается защищенность авто, но пропадает право на бесплатное сервисное обслуживание по дилерской гарантии.

Среди водителей популярной практикой считается приобретение оригинальных деталей со вторичного рынка, что исключает покупку низкокачественных реплик или подделок. Однако дабы выбрать качественную деталь необходимо проверить: Наличие сколов или царапин; Количество вмятин или следов бампер mitsubishi lancer 9 ремонта; Сварочные швы или следы шпаклевки; Качество окрашивания и количество слоев краски.

Низкая стоимость, отсутствие документации на деталь или следы ремонта могут быть признаками продажи комплектующих после аварии и от покупки желательно бампер mitsubishi lancer 9. Демонтаж передка Лансер 9: Процедура снятия может выполняться самостоятельно, однако для непосредственного демонтажа бампера рекомендуется позвать на помощь напарника, чтобы не повредить лакокрасочное покрытие.

Дабы снять передний бампер требуется: При наличии противотуманок снять колодку со жгутами проводов и отсоединить разъемы ламп; Далее шлицевой отверткой отщелкиваем пластиковые пистоны по всему периметру решетки радиатора, после чего вынимаем решетку движением на себя; Обратите внимание!

Жесткость

Жесткость – это свойство кузова автомобиля сопротивляться динамическим и статистическим нагрузкам в процессе эксплуатации. Она напрямую влияет на управляемость.

Чем выше жесткость, тем лучше управляемость автомобиля.

Жесткость зависит от типа кузова, общей геометрии, количества дверей, размера машины и окон. Большую роль также играет крепление и положение лобового и заднего стекол. Они могут увеличить жесткость на 20-40%. Для большего увеличения жесткости устанавливаются различные распорки-усилители.

Наиболее устойчивыми считаются хэтчбеки, купе и седаны. Как правило, это трехобъемная компоновка, которая имеет дополнительные перегородки между багажным отделением и двигателем. Недостаточную жесткость показывают кузова типа универсал, пассажирский, микроавтобус.

Есть два параметра жесткости – на изгиб и на кручение. На кручение проверяют сопротивление при давлении в противоположных точках относительно его продольной оси, например, при диагональном вывешивании. Как уже было сказано, современные автомобили имеют цельный несущий кузов. В таких конструкциях жесткость обеспечивается главным образом за счет лонжеронов, поперечных и продольных балок.

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при ава­рии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при пере­во­ро­те.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стек­ла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти кор­ро­зии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для дни­ща.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стек­лом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седа­нах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшив­ку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но кор­ро­зии.

Снимаем передний бампер у Лансер 9

Из инструментов для снятия пластмассовой части потребуются:

• плоская и крестовая отвертки,
• накидные ключи на 10 и 13,
• утконосы или узкие пассатижи,
• малярный скотч.

Порядок снятия у Лансер 9 переднего бампера:

1. Если установлены противотуманные фары, то необходимо отключить разъем жгута проводов от фар перед снятием.
2. Сначала нужно освободить решетку радиатора, вытащив пистоны крепления, расположенные по ее верху с внешней стороны. Для этого поддеваем плоской отверткой шляпку пистона, затем тянем его рукой на себя и вынимаем. Всего надо освободить 4 пистона, по два на каждой решетке.
3. Извлекаем саму решетку из креплений в ее центре. Для этого отверткой нажимаем на язычок крепежа, опускаем его вниз, двигаем деталь к себе, стаскивая с креплений. Каждая из двух частей решетки держится на двух таких крепежах.
4. Бампер крепится такими же клипсами, как и решетка. Вытаскиваем вверх два пистона по углам бампера слева и справа, поддевая и вытягивая.
5. Сверху откручиваем ключом на 10 саморез, расположенный около фары. Повторяем операцию возле другой фары.
6. Повернув колеса до упора вправо, вынимаем в левой колесной нише нижний и средний пистоны крепления пластикового защитного локера к бамперу и выкручиваем верхний саморез накидным ключом на 10. Аналогично снимаем два крепежа и саморез в правой колесной нише.
7. Снизу бампер крепится к «телевизору» двумя пистонами. Для их снятия необходимо зажать с боков утконосом два язычка и вытащить вниз. Если установлена защита картера, то в эти места закладываются снизу болты, а сверху закручиваются гайки. Для освобождения передней части защиты и снятия бампера используется ключ на 13.
8. Теперь все крепления освобождены, передний бампер можно снимать. Для исключения случайных царапин проклейте малярным скотчем крылья в местах контакта с бампером. Аккуратно постукивая, надо опустить загнутые крайние части вниз до их освобождения из пазов, потянуть всю деталь целиком вперед и освободить поочередно из двух клипс-защелок, расположенных под каждой фарой.

Читать далее: Признаки неисправности модуля зажигания ВАЗ 2114 видео о том как его проверить мультиметром снять и заменить самому фото и схемы подключения устройства Если при разборке вместо пластиковых пистонов оказались саморезы, то, значит, этот узел уже разбирался. Правильно подобранные саморезы увеличивают прочность соединения. Штатные пистоны на конвейере производитель использует для удешевления, ускорения сборки, исключения возможности повреждения металла и последующей коррозии.

Замена переднего бампера Лансер 9

Читайте:

При снятии бампера нет острой необходимости в проведении работ из смотровой ямы или на эстакаде. В этом случае без них вполне можно обойтись, а высокая эстакада даже будет помехой. Для демонтажа потребуется только один размер торцевого ключа – на 10 мм или головка такого же размера.

Переднего бампера на Мицубиси Лансер крепление расположено таким образом, чтобы прочно соединяться с кузовом, предотвращая даже незначительные колебания при проезде по неровностям и придерживаясь минимальных заводских зазоров между пластмассовой кожурой и металлическими элементами авто – крыльями.

В зависимости от стороны, с которой начинается монтаж, выверните колеса для того чтобы иметь доступ к удерживающим винтам-саморезам, а затем нужно:

1. В верхней части угла бампера выкрутить торцевым ключом саморез, соединяющий бампер и крыло.
2. Открутить два болта, соединяющие бампер и подкрылок, предотвращающий попадание воды и грязи под бампер.
3. Движением на себя извлечь подкрылок из-под бампера.
4. Потянуть за верхний угол бампера (в месте прилегания крыла) в направлении вниз и на себя, сняв его с защелок, расположенных в нижней части крыла.
5. Аналогичную операцию провести на противоположной части авто.

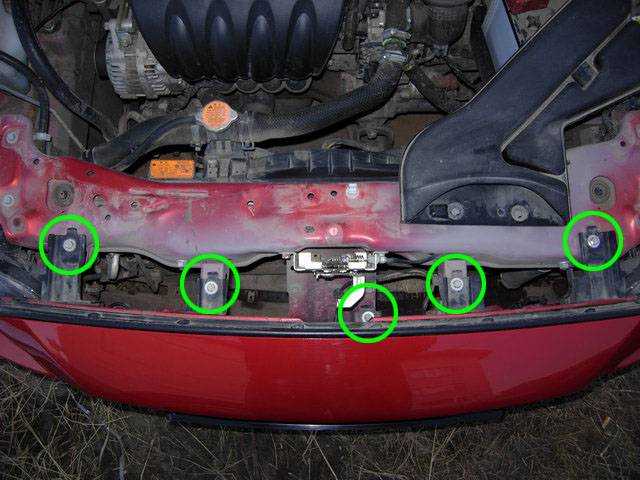

6. Открыть капот и выкрутить четыре болта, закрученных в переднюю панель между фарами.
7. Взявшись за центральную часть бампера, потянуть его на себя, освободив от двух защелок, находящихся под фарами.

Читать далее: Тюнинг передних и задних фар на Форд Фокус своими руками

Снятие переднего бампера на митсубиси лансер 9

снятие переднего бампера на митсубиси лансер 9 ксеноновые лампы — дешево, бесплатная доставка https://s.click.aliexpress .

Читайте:

К бамперу не присоединяются электрические разъемы и провода, поэтому снимать можно без боязни их обрыва. После снятия есть возможность демонтировать передние фары и бачок омывателя.

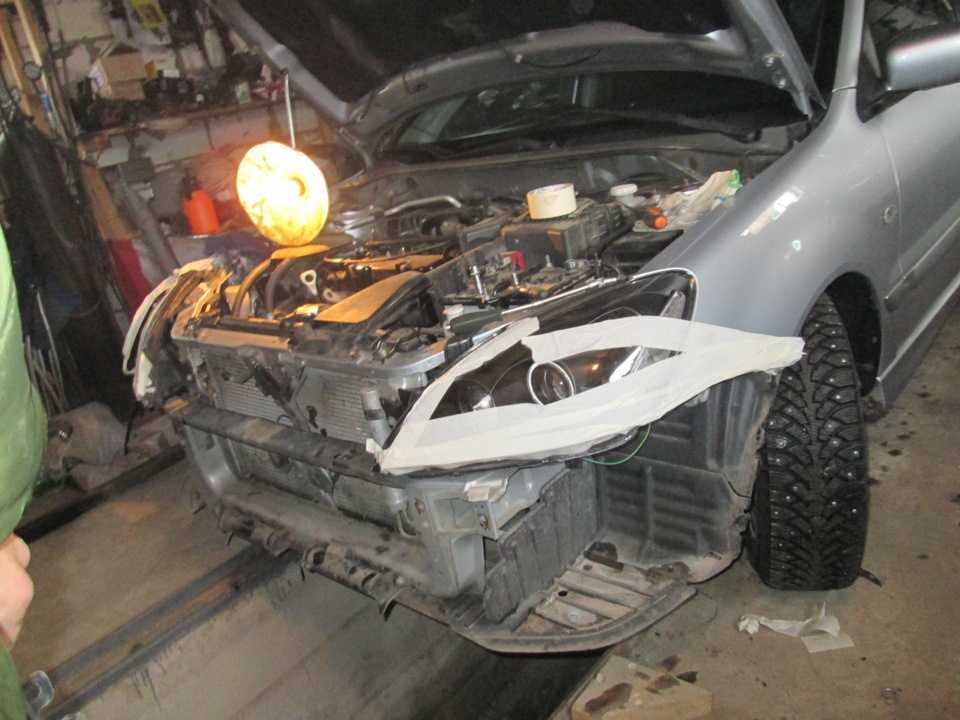

Mitsubishi Lancer «серебро» › Бортжурнал › Передний бампер от рестайлингового Lancer X.

Данный Лансер мне достался с передним бампером, мягко говоря, не в лучшем состоянии. Да же нет, внешне все выглядело отлично… Но внешность, как мы знаем, обманчива. После снятия родного бампера, я понял, что обратно его ставить не буду. Ну и дальнейшие мои действия были очевидны.

Для установки рестайлингового бампера куплено:

1. Бампер передний Sailing MB83007 2. Хром окантовка переднего бампера Sailing MB83008 (обтянута матовой черной пленкой) 3. Решетка нижняя Sailing MB83010 4. Решетки верхние Sailing MB83009L, MB83009R 5. Решетки ПТФ Sailing MB83006L, MB83006R 6. ПТФ (пока не покупал, так как не решил, что поставить) 7. Пыльник переднего бампера Sailing MB83014 8. Подкрылки передние Sailing MB83031R, MB83031L 9. Целая гора пистонов 10. Рамки гос.номеров LancerX.ru клуба БЕСЦЕННО! Можно было не менять, но я сразу купил и обновил боковые и центральные подфарные крепления бампера.

Собственно подробно процесс установки я описывал ранее, в записи бортового журнала своего турбо Лансера.

Так же как и ранее, я переварил кронштейны на основном усилителе под крепление бампера. Заменил подкрылки, установил новый пыльник переднего бампера. Собрал полностью бампер на полу. И поставил все на свои места.

Сразу скажу, не оригинальный бампер в любом случае по качеству хуже оригинала. Как бы нам не хотелось верить в обратное. Я знал об этом и был морально готов. Но как бюджетная замена вполне пригоден к использования. Главное, особенно зимой, быть аккуратнее, ведь на морозе подобные пластиковые детали легко трескаются или рассыпаются на много частей.

При замене бампера, как в общем и при других работах, была исправлена куча недостатков от прошедших лет эксплуатации. Все поврежденное\испорченное восстановлено и чего не хватало возвращено на свое законное место.

Но итогом я доволен. Все таки, для нашего кузова Лансера, считаю рестайлинговый бампер самым симпатичным и практичным. Остался пока не решенным вопрос по ПТФ. Возможно чуть позже будут линзы, но пока скорее всего поставлю оригинал.

Как с технической точки зрения, так и внешне, я привел эту машину в порядок. По другому я ни как не могу.

Надеюсь будет у меня возможность и собравшись с силами я сделаю обзор часто задаваемого мне вопроса: «Каково эксплуатировать Лансер 1.6 после 2.0 турбо».

Всем удачи. И следите за внешним видом своих любимых авто!

источник

Общее устройство кузова

Чтобы разобраться, из чего состоит кузов легкового автомобиля, следует рассмотреть основные детали, которые входят в его устройство. Для более простого понимания, устройство кузова автомобиля можно условно разделить на три отсека. Из чего же состоит кузов? Общая схема расположения частей следующая:

• моторная зона – предназначена для расположения силового агрегата и дополнительно выполняет функцию пассивной безопасности автомобиля;
• пассажирская часть – нужна для размещения пассажиров и органов управления автомобилем;
• багажный отсек – используется для багажа;

Рассмотрим, из чего состоит каждый из этих элементов более подробно.

Моторная часть состоит из следующих основных деталей:

• передние верхняя и нижняя поперечины;
• фронтальные лонжероны;
• нижняя поперечина для расположения двигателя.

Схема моторного отсека устроена таким образом, что при столкновениях энергию удара принимают на себя лонжероны и передняя балка. Деформируясь, они уменьшают нагрузку на пассажирский отсек. Такая конструкция повышает шансы водителя и пассажиров уберечься от травм в ДТП.

Схема расположения деталей пассажирского отсека легкового авто следующая:

• нижняя передняя балка под лобовым окном;
• передняя и задняя поперечины крыши;
• боковой лонжерон крыши;
• передние, боковые и задние стойки;
• пороги;
• днище;
• усиливающие конструкции днища.

В других источниках названия деталей кузова могут незначительно отличаться, однако сути дела это не меняет. Приведенная схема позволяет в общих чертах разобраться, из чего состоит кузов и каково его устройство.

Все части пассажирского отсека легкового авто имеют необходимую жесткость, которая обеспечивает надежное крепление облицовочных и функциональных деталей. Помимо этого устройство пассажирской части делается таким образом, чтобы обеспечить максимальную пассивную защиту в случае боковых столкновений.

Багажный отсек легкового авто состоит из задней панели и крыльев. Схема этого отделения разработана таким образом, что его устройство позволяет выдерживать нагрузки от полезного багажа, а также обеспечить пассивную безопасность в случае ударов в заднюю часть автомобиля.

Устройство кузова легковых машин зависит от модели, производителя и других деталей. Однако в большинстве серийно выпускаемых машин схема расположения кузовных деталей примерно одинакова. Резкое отличие имеют только спортивные автомобили и прототипы концептуально новых моделей, произведенных в количестве нескольких единиц. Кузов таких машин может иметь иную конструкцию.

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при аварии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при перевороте.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стекла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти коррозии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для днища.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стеклом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седанах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшивку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но коррозии.

Необходимый инструмент для снятия

Инструменты для работы.

Для работы понадобятся торцевой ключ или головка на 10, узкая прямая и крестовая отвёртки. Кроме этого сто́ит в помощники взять аккуратность, немного сноровки и внимательности.

Алгоритм

Довольно важным условием для этой работы будет чистота автомобиля. Во всяком случае его передняя часть, включай днище.

1. Поднимаем капот и фиксируем его.
2. На входном отверстии воздухозаборника при помощи прямой отвёртки демонтируем два пистона. Отсоединяем его от откладываем в сторону. Расположение пистонов на воздухозаборнике.
3. Тем же приёмом снимаем следующие четыре пистона, которые крепят декоративную накладку над вентилятором. Снимаем её.
4. Под только что демонтированной пластиковой накладкой становятся доступны сразу пять болтов (винтов), которыми бампер крепится к кронштейнам рамы автомобиля. При помощи торцевого ключа или системы головка+вороток откручиваем их. Если откручивание болтов затруднено — не прибегайте к значительным усилиям, дабы не повредить геометрию кронштейнов. Это будет необходимым условием установки бампера в последующем. Здесь лучше привлечь на помощь WD/40 или иные полезные хитрости. Расположение болтов верхнего крепления бампера на кузове автомобиля.
5. На следующем этапе освобождаем бампер от связи с рамой двигателя в верхней части решётки радиатора. Симметрично от оси авто есть два болта на 10. Выкручиваем и их. Автомобиль может комплектоваться не только сплошной решёткой, но и двумя абсолютно симметричными. Во втором случае их демонтаж увеличится на время снятия ещё двух болтов (либо пистонов). Отверткой удаляем заглушки. Выворачиваем болты головкой на 10.
6. Последующие связи передней облицовки авто находятся под моторным отсеком. Если ваш автомобиль достаточно чист — достаточно заглянуть под бампер, чтобы увидеть прямо по центру ещё три болта. При помощи ключа выкручиваем их. Выкручиваем болты ключом на 10.
7. Следующие наши действия будут происходить у левого и правого крыла автомобиля. Здесь в первую очередь необходимо освободить крыло от подкрылка. Снимаем все видимые пистоны, отгибаем подкрылок и в районе сопряжения крыла и бампера (всего в нескольких сантиметрах от края бампера) обнаруживаем саморез. Его необходимо выкрутить — он достаточно важен при креплении бампера по бокам. Снимаем пистоны, отмеченные кружками (стрелкой отмечен саморез). Слегка отгибаем подкрылок и снимаем ещё один пистон. Выкручиваем саморез, отгибая подкрылок.
8. Заглядываем под днище и при условии чистоты авто обнаруживаем три пистона, прикрепляющих бампер к пыльнику (защите моторного отсека). Демонтируем их. Вынимаем 3 пистона с левого крыла.
9. Все действия, произведённый у одного колеса — повторяем у другого. Со стороны правого крыла вынимаем 4 пистона.
10. Теперь потребуется мужская, но не грубая сила. Необходимо снять левую и правую стороны бампера с застёжек. Для этого берёмся за край бампера под колёсной аркой и лёгким рывком на себя заставляем защёлки, отпустить его. Сдергиваем бампер с защелок. Защелки находятся по краям бампера.
11. В этой операции вы обнаружите два (по одному с каждой стороны) плоских белых пластиковых штыря. Они играют роль направляющих и важны больше при установке бампера на место. Так при чётком попадании их в проушины рамы вы обеспечите требуемое сопряжение бампера и фары. Если белые штыри не попадут в проушины, между фарой и бампером останется щель.
12. В итоге бампер должен быть практически не связан с автомобилем. При наличии противотуманных фар — не забываем отсоединить от них питающие провода, а при наличии омывателей оптики — аккуратно отсоединяем ещё и подводящие к ним капилляры. Отсоединяем от бампера все провода и шланги.
13. Теперь можно, соблюдая аккуратность, наконец-то снять передний бампер.

Монтаж производится в обратном порядке. Непострадавшие пистоны можно использовать снова. Искорёженные отвёрткой и временем — лучше заменить.

Функции кузова

Все детали, которые входят в конструкцию кузова, принимают непосредственное участие в процессе использования транспортного средства. Так, в кузове размещается автомобильный салон, ходовая часть, трансмиссионные элементы, мотор, механизмы управления, а также электрическое и другое оборудование. Кроме того, именно на кузове замыкается «минус» электроцепи.

Одним словом, нельзя переоценить важность данного элемента транспортного средства, но основной функцией кузова было и остается обеспечение максимально возможной безопасности пассажиров в случае столкновения с другой машиной или придорожным объектом, а также их защита от воздействия внешних факторов: например, дождя, снега, ветра и т. д

Салон

В салоне размещаются органы управления автомобилем, а также устройства и приспособления, которые обеспечивают комфорт, удобство и безопасность во время движения автомобиля. Внешняя часть кузова окрашивается заводом изготовителем автомобиля. Для покраски автомобиля необходимо придерживаться технологии покраски кузова автомобиля. Технология покраски кузова современного легкового автомобиля это сложный и трудоемкий процесс, который состоит из нескольких основных этапов: подготовка кузова к покраске, грунтовка кузова, сушка кузова, нанесение основного слоя краски. Соблюдение правильной технологии покраски кузова гарантирует высокую антикоррозийную стойкость кузова, учитывая неблагоприятные условия эксплуатации автомобиля. К устройству кузовов легковых автомобилей предъявляются не только эстетические требования, но и аэродинамические, так как при движении легкового автомобиля с большой скоростью значительная часть мощности его двигателя расходуется на преодоление сопротивления воздуха. Чтобы уменьшить сопротивление, кузову необходимо придать обтекаемую форму.

Дорестайл Mitsubishi Lancer 9: что стоит на передке авто?

До 2005 года японский производитель выпускал старое конструкционное решение передка. Дорестайлинг бампера характеризуется сдержанным внешним видом и отлично вписывается в общую картину дизайнерского решения вмести с «плоским» кузовом. Плавные линии бампера и мелкая сетка радиатора дополняет гладкую архитектуру кузова, не имеющего порогов и накладок.

Производитель	Артикул	Категория бренда	Совместимость по году выпуска авто	Примерная стоимость, руб.
TYG	MB04112BA	Оптимум	2003-2006	4100
API	MB04115BA	Оптимум	2004-2008	3900
TYG	MB04112BС	Эконом	2002-2005	3000
API	MB24400000000	Эконом	2003-2006	3300
API	MBLAN04160B	Прайм	2003-2006	5100
Body Parts	MB24400000000	Прайм	2004-2006	5400

Версия дорестайлинга Митсубиси Лансер 9 подойдет в качестве семейного автомобиля для эксплуатации в городской черте, где «старая» версия авто вписывается как по внешнему виду, так и по техническим характеристикам.

Хитрости устройства передней части

Лонжероны – исполнители главной роли. Низ передней части крепко удерживает эти полые и продольные детали. В их производстве используется высокопрочная сталь. Одной частью они прикрепляются к двигательному отсеку, другой – к низу фартуков колесной арки.

В состав включены брызговики, фартуки, представляя собой внутренние панели, размещенные вокруг колес. Их миссия — защитить колесные диски от грязи, предостеречь от коррозии. В конструкции несущего кузова они прибавляют жесткость.

Передние крылья держатся за счет внедрения с систему верхних усилений брызговиков. Стойки подвески удерживаются кузовными чашками. Подкапотная рама способствует защите радиаторной системы охлаждения. К ней же фиксируется замок капота. Сама рама синхронизируется с лонжеронами и брызговиками.

Гасит удары в катастрофах усилитель бампера. Болтами прикручиваются передние крылья, располагающиеся вблизи дверок.

Как «рождается» центральная часть?
