Как защитить автомобиль от угона

Как работает иммобилайзер, конструктивные особенности

Чтобы разобраться, как разблокировать иммобилайзер, нужно понять из чего он состоит и как работает. Разберем на примере контактного типа устройства.

Основные конструктивные элементы иммобилайзера: электронный блок управления, система управления с катушкой, исполнительные механизмы, запрограммированный чип (транспондер).

1. Основой ЭБУ (не путайте с основным электронным блоком) является микросхема в которую вшиты специальная программа действий и код обмена. Последний опрашивает ключ на принадлежность его к конкретному авто.
2. Задача катушки в системе управления заключается в том, чтобы быстро считывать с ключа всю информацию. Она встроена в замок зажигания.
3. Задача исполнительных устройств — разрывать и подавать сигналы, поступающие к электронным системам управляющих подачей горючего, зажиганием и стартером. Также возможно их использование для активации дополнительной электромагнитной системы с помощью которой блокируются механические элементы автомобиля.
4. Чип — транспондер, находится в ключе зажигания. В нем прошит уникальный код, который распознает ЭБУ. Если код не соответствует конкретной машине, то электронный блок не даст команду на запуск двигателя.

Некоторые иммобилайзеры могут работать без участия водителя защищая автомобиль от ограбления, но это относится к дорогим моделям.

Благодаря своей компактности, современные иммобилайзеры устанавливаются настолько скрыто, что выявить их, а тем более их тип, практически невозможно, что додает им еще один плюс.

Что такое контрактный двигатель и стоит ли его покупать?

Как все происходит

Разберем на примере автомобилей Лада Калина, Приора, Гранта, Нива Шевроле в которых установлен штатный иммобилайзер АПС 6.

Как мы знаем, в ключе зажигания есть чип-транспондер с уникальным кодом, это касается и обучающего ключа с красной меткой и рабочего.

При вставлении ключа в замок зажигания с помощью катушки, которая расположена рядом по кругу, происходит считывания кода с чипа-транспондера. Информация сразу же передается в блок АПС 6.

Данный блок сравнивает полученный код с кодом, который находится в ЭБУ в постоянной памяти.

Если коды совпадают, то АПС дает разрешение на запуск двигателя. В ином случае завести автомобиль не получится.

Причины мигания зеленого ключа Хонда Аккорд 7

Причиной, почему мигает зеленый ключ, является то, что штатный иммобилайзер не получает сигнал с микрочипа. Причины возникновения такой ситуации описаны в таблице ниже.

Причина	Способ устранения
Села батарейка	Заменить отслуживший свое источник питания
Замерз ключ	Отогреть в теплом помещении. Замерзание ключа очень часто говорит о скором выходи микрочипа из строя.
Неисправен микровыключатель в замке зажигания	Разобрать замок зажигания. Заменить микровыключатель
Разболтаность механизма	Укрепить все элементы замка зажигания или заменить его
Выход из строя антенны	Заменить антенну
Программная ошибка ЭБУ	Перепрошить блок управления
Неправильный монтаж сигнализации	Проверить качество установки нештатной автосигнализации

При возникновении трудностей определить почему моргает зеленый ключ, необходимо обратиться к автоэлектрику. Требуется проверка проводки на обрыв или пробой.

Наиболее сложной для диагностики и устранения причиной почему горит ключик и не заводится Аккорд 7, является глюк иммобилайзера. В таком случае потребуется считать ошибку с помощью специального сканера. При сбое иммобилайзера может потребоваться перепрошивка ключей.

https://youtube.com/watch?v=fmMWvpr4JTs

как открыть авто без ключа

в инете посмотри компании, которые по этому профилю. приедут- откроют. примерно 2000 стоит. только доки на машину покажешь.

PS мы с другом на его а6 пописать так вышли, он ключ забыл, она захлопнулась) думали не откроют они аудюху, хрен там ! за 2 мин ломанули.

шмаксимус

New member

28.01.2012

#3

я живу далековато))) не приедут ко мне)))))) я вот посчитал форточку заднюю разбить- на 1,5 тыс получится вместе с установкой.заказал уже, во вторник вроде будет уже, но вот не хотелось бы что то бить

Добавлено через 31 секунду Лысаков, спасибо)))))))

Местный

28.01.2012

#4

Олег 31 регион

Well-known member

28.01.2012

#5

шмаксимус

New member

28.01.2012

#6

Олег 31 регион, спасибо, землячёк))))))) мне как то страшно так сильно отгинать дверь если честно)))))

Добавлено через 1 минуту 10 секунд kucoi, вантус и клизма есть у меня. не представляю как ими открыть можно ))))))

Добавлено через 2 минуты 56 секунд звонил в фирму- откроют за 3,5 тыс. стекло будет 1,5 стоить с работой

Олег 31 регион

Well-known member

28.01.2012

#7

New member

28.01.2012

#8

такая же беда была, ток ключ в богахнике был. взял стамеску, ткань (чтоб не пацарапать), и кусок прута. гнул прут раза 4 и вуоля дверь открыта. без царапин некак, чуть чуть останится между дверкой и стойкой.

удачи в открытии

New member

28.01.2012

#9

Олег 31 регион

Well-known member

28.01.2012

#10

такая же беда была, ток ключ в богахнике был. взял стамеску, ткань (чтоб не пацарапать), и кусок прута. гнул прут раза 4 и вуоля дверь открыта. без царапин некак, чуть чуть останится между дверкой и стойкой.

Почему загорелся «Check Engine» на Honda?

Причинами горения лампы «Check Engine» на различных моделях Хонда могут быть любые неисправности в электрических цепях или исполнительных узлах. При этом электронная система автомобиля получает сигнальный импульс с отличными от поля допуска параметрами. Эти данные записываются в память блока управления в виде ошибки.

Наиболее распространены следующие причины:

1. Нарушение состава смеси. Вызвано низким качеством топлива, поломкой любого датчика топливной системы, засорением сопел форсунок впрыска или отказом насоса подачи топлива из бака.
2. Механические неполадки в двигателе. Они определяются датчиками, например, смещение фаз газораспределения.
3. Поломка датчиков, разрыв или окисление жгутов проводки между ними.

Обходчики

Как привило, обходчики иммобилайзеров устанавливают на СТО. Там же могут и полностью отключить систему защиты, но делать это должны хорошие специалисты, так как здесь придется вмешиваться в работу электроники.

Суть работы обходчиков заключается в том, что через них, обходя иммобилайзер, замыкаются нужные контакты, тем самым двигатель удается разблокировать.

Распространённые типы обходчиков:

1. Для систем RFID;
2. Для систем VATS.

В первом случае обходчик представляет из себя устройство имитирующее ключ, реле управления и антенну. Он предназначен для работы с модулями RFID.

В салоне автомобиля, как можно ближе к модулю иммобилайзера, устанавливается транспондер с имитацией ключа. Может устанавливаться как обычная, так и дополнительная антенны для усиления сигнала.

Во втором случае важно понимать, что в системе VATS сам двигатель не блокируется, а блокирует электрику и топливную систему. В блокирующую цепь подключается резистор, который должен иметь сопротивление не выше 5%, чем у аналога находящегося в ключе зажигания

В блокирующую цепь подключается резистор, который должен иметь сопротивление не выше 5%, чем у аналога находящегося в ключе зажигания.

Признаки выхода из строя

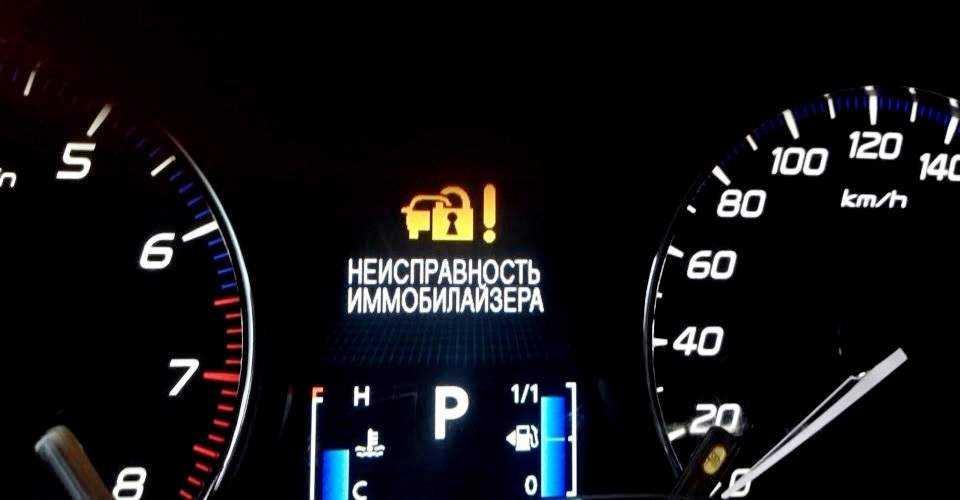

Индикатор неисправности на панели приборов

Проверку начинают с того, работают ли вообще автомобильные системы наподобие аккумулятора. О том, что связка «иммобилайзер-ключ» перестала действовать корректно, сообщают следующие признаки:

• приборная панель выдает свечение или мигание индикатора, на котором есть пиктограмма авто со значком ключа или замка;
• на бортовом компьютере появляется сообщение об ошибках, в которых упоминается иммобилайзер;
• бензонасос не издает характерного звучания, когда включают зажигание;
• стартер не крутит;
• смесь не воспламеняется при запуске стартера.

Судя по нашему опыту, появляется несколько симптомов одновременно. Но главный из них — индикатор неисправности на приборной панели. «Молчание» стартера может быть связано с неисправностью электрической цепи или самого устройства.

Как завести Аккорд 7, если сломался ключ

В случае, когда обломался металлический наконечник ключа, и необходимо завести автомобиль и двигаться к месту ремонта или стоянки, следует обеспечить выполнение следующих действий.

1. Разобрать и снять пластмассовый кожух рулевой колонки для обеспечения доступа к замку зажигания.
2. Снять контактную группу замка зажигания с левого торца устройства. К нему подключен разъем замка. В месте соединения контактной группы с конструкцией замка зажигания расположено углубление, куда вставляется переходник от личинки замка. Если в это углубление вставить отвертку, можно при повороте по часовой стрелке включить зажигание, и запустить стартер. Однако двигатель не заведется, так как будет заблокирован иммобилайзером.
3. Поднести ключ торцом к петле накачки, расположенной на замке зажигания. Внутри ключа в торцевой части расположен чип иммобилайзера. Если он не находится в электромагнитном поле петли накачки, в запуске двигателя будет отказано.
4. С помощью отвертки, вставленной в углубление контактной группы замка зажигания, теперь можно завести двигатель. Однако остается еще одна проблема: разблокировать руль. Если остался наконечник ключа, можно попробовать вставить его в личинку и с помощью отвертки на 30 градусов по часовой стрелке провернуть личинку для разблокировки руля. Если подобная операция не удастся, приходится срезать (или сбивать) заклепки в месте крепления замка зажигания к рулевой стойке.
5. Снимается конструкция замка зажигания, заводится автомобиль, руль разблокирован.

При разборке можно руководствоваться схемой

Подробную видеоинструкцию можно посмотреть на видео

Устройство бесконтактного иммобилайзера

В основе распространенных иммобилайзеров такого типа лежит принцип RFID-меток. Это чипы, у которых нет собственного источника питания. Сигнал они генерируют только после того, как антенна иммобилайзера подаст импульс, мощности которого хватает на то, чтобы зарядился встроенный в чип конденсатор, и чип успел передать в эфир заданный набор данных. Для приема информации иммобилайзер пользуется той же антенной. Малые размеры чипов иммобилайзера позволяют устанавливать их непосредственно в корпусе ключа, поэтому кольцевая антенна закрепляется вокруг личинки замка зажигания. В момент включения зажигания блок иммобилайзера опрашивает окружающий эфир, считывая код с чипа в ключе. Полученный код сравнивается с кодами, записанными в память контроллера и, если найдено совпадение, иммобилайзер подает на ЭБУ впрыска сигнал, разрешающий запуск мотора.

В сложных системах используется уже не фиксированный, а плавающий код, подобно тому, как это реализовано в сигнализациях. Такие чипы устанавливаются в радиоключах: работа радиоканала штатной сигнализации завязана на коды, генерируемые чипом. Общая проблема у систем с динамическим кодом – это возможность его рассинхронизации с центральным блоком иммобилайзера (если неоднократно нажать кнопки радиоключа вне зоны приема). После этого придется выполнять процедуру обучения иммобилайзера.

Это общий принцип работы иммобилайзеров, но есть и некоторые отличия у ряда автомобилей. У «Ситроенов» и «Пежо» чип иммобилайзера опрашивается не один раз при включении зажигания, а постоянно. Таким образом определяется наличие ключа в замке, и, как только иммобилайзер перестает принимать сигнал от чипа, на контроллер периферийной сети подается сигнал для «засыпания» бортовой электроники. Тем не менее, сам принцип работы по RFID-меткам здесь ничем не отличается.

Помимо RFID, в управлении штатным иммобилайзером используется и передача данных с помощью инфракрасного светодиода и ИК-приемника в автомобиле. Этот способ был популярен в свое время, однако сейчас вытеснен RFID, работающим гораздо надежнее. В системах с инфракрасным каналом разрешение на запуск двигателя подается в момент открытия дверей кнопкой на штатном ключе. Если же открыть дверь вручную, повернув ключом личинку, то запустить мотор нельзя – контроллер останется заблокированным.

Угонов стало меньше, и почти все раскрывают

По данным МВД, в 2021 году в России стали угонять меньше автомобилей – причем такая тенденция сохраняется уже второй год. Официально в стране год было угнано 1877 автомобилей, причем это на 13,5% меньше статистики угонов прошлого года. А в 2020-м было угнано 2170 автомобилей – и это на 11,8% меньше, чем годом ранее.

Выходит, в России год от года угоняют все меньше автомобилей. И если в 2020-м это связывали с пандемией и локдауном, то причины снижения числа угонов в 2021 году пока только предстоит понять.

Но для начала стоит разобраться, что такое угон и чем он отличается от хищения автомобиля:

• угон – это неправомерное завладение транспортным средством без цели хищения. И последние слова в данном случае определяющие. Это означает, что угонщик действовал, исходя из каких-то своих внутренних обстоятельств – например, ему экстренно потребовалось куда-то доехать, но было не на чем, и он решил угнать автомобиль. Сюда же относятся угоны нетрезвыми молодыми людьми для «покататься», и прочие случаи;
• хищение – предполагает, что похититель хочет не только использовать автомобиль по назначению, но и распорядиться им по-своему. Например, продать в другом городе или разобрать его на запчасти.

То есть, угон – понятие более «временное» (и автомобиль еще можно как-то найти и вернуть владельцу), тогда как похищенный автомобиль, скорее всего, уже разобрали на запчасти.

Естественно, отличается и ответственность за угон и кражу. Причем ситуация достаточно необычная: наказание за угон может быть в целом строже, чем за кражу. Например, за угон любого автомобиля может быть назначено лишение свободы сроком до 5 лет (а в группе – до 7 лет). Если угнанный автомобиль дорогой – то угонщик рискует получить 10 лет тюрьмы. А в случае с хищением все зависит от стоимости похищенного – если это более миллиона рублей, вор получит те же 10 лет, но если сумма ущерба не превысит 250 тысяч рублей, можно вообще избежать ответственности (возместив вред потерпевшему и примирившись с ним).

Поэтому 1877 автомобилей, угнанных в России в 2021 году – это только те случаи, когда угонщик не собирался распоряжаться автомобилем. Соответственно, если прибавить сюда случаи, когда автомобиль похищают организованные группировки и тут же разбирают их на запчасти или перебивают номера, цифры будут другими.

Отсюда и высокий процент раскрываемости таких дел – полиция в 2021 году раскрыла 95,7% угонов, в 2020-м тоже было около 95%. Но стоит понимать, что раскрыть угон, если это подростки вскрыли авто, чтобы проехать пару кварталов – это совсем не то же, что спасти украденную и тут же вывезенную в другой регион на разбор иномарку.

Чаще всего из регионов автомобили угоняют в Москве и области, в Чечне, Курской, Иркутской и Воронежской областях – там средний уровень угонов составляет 0,08% (то есть, там угоняется 8 автомобилей в год на каждые 10 тысяч машин. В регионах, где угонов меньше всего, это не более 3 авто на 10 тысяч.

Обходчик иммобилайзера или для чего нужен второй ключ!

В этой статье мы расскажем о том, для чего при установке сигнализации с автозапуском в автосервисе просят второй ключ замка зажигания и что такое обход иммобилайзера.

Мне нужен второй ключ или чип

Для начала немного о том, как вообще заводится автомобиль.

Всем известно, чтобы завести автомобиль, нужно повернуть ключ замка зажигания. Этим действием мы включаем питание приборов автомобиля и замыкаем цепь стартера двигателя. Стартер вращает двигатель, и двигатель заводится. Тут все понятно, углубляться не будем. По такому принципу запуск двигателя работает на многих простых автомобилях, например, от ВАЗ 2101 до ВАЗ 2116, на старых праворульных японцах. А вот большинство современных автомобилей, в число которых входят: пракитически все немцы; ВАЗовские Priora, Калина, Granta, Largus; и большинство иномарок — имеют помимо механической защиты ключом замка зажигния, еще дополнительную электронную защиту — иммобилайзер.

Иммобилайзер — это охранная система автомобиля, предотвращающая запуск двигателя без наличия оригинального чипованного ключа. Работает эта система так: когда ключ вставляется в замок и включается зажигание, боротовой компьютер автомобиля считывает код с чипованного ключа. Если код автомобиля и код ключа совпали, то бортовой компьютер позволяет запустить двигатель, иначе запуск двигателя будет невозможен. Соответственно, не имея оригинального чипованного ключа, современный сложный автомобиль просто напросто не заведется.

Вот так выглядит разобранный ключ и плата со встроенным чипом.

Чип, котороый показан выше, еще называется транспондером. Транспондеры бывают разных производителей и разных видов.

Вот еще два примера чипов, которые наиболее часто используются в современных автомобилях.

Мне нужен второй ключ или чип

Чип, который слева, чаще всего можно встретить на автомобилях ВАЗ, на Renault Logan. Чип с правой стороны можно увидетьв в ключах автомобилей концерна Volkswagen. Такой транспондер представляет стеклянную колбу с чипом внутри. При разборе такого ключа появляется риск разбить чип.

Теперь о том, как сигнализация с автозапуском заводи автомобиль!

Сигнализация в принципе делает тоже самое, что и водитель автомобиля поворачивая ключ: включает зажигание — подает питание на все приборы автомобиля, затем соединяет питающий провод стартера с аккумлятором. После этого машина заводится, если она, конечно, не снабжена электронной защитой — иммобилайзером. Для того, чтобы завести такую машину, сигнализации с автозапуском потребуется «обмануть» штатную охранную систему автомобиля (иммобилайзер). Для этого потребуется иммитировать ключ в замке зажигания, чтобы автомобиль смог сверить «коды запуска»:) Вот как это выглядит…

Ключи или чип активируются только во время дистанционного запуска двигателя! А активацией управляет охранная система! То есть машина не остается без своей штатной защиты и иммобилайзер не отключается!

Ложные срабатывания сигнализации

О том, что кто-то пытается проникнуть в автомобиль говорят периодические ложные срабатывания сигнализации

Кроме того, стоит обратить внимание на странное поведение электроники, которое может свидетельствовать о том, что в вашей машине недавно кто-то был. И самое страшное, если автомобиль вдруг оказался незапертым

Конечно, все можно списать на вашу невнимательность. При нынешнем бешеном темпе жизни это неудивительно, но зачастую именно присутствие в автомобиле третьих лиц является причиной открытой двери. Вполне возможно, что угонщиков просто кто-то спугнул, или они хотят усыпить вашу бдительность.

Совсем очевидным признаком предстоящего угона являются повреждения на кузовной части автомобиля. К примеру, могут быть смяты подкрылки, или повреждена «начинка» замка. В этом случае необходимо писать заявление в полицию, и засвидетельствовать попытку угона транспортного средства. Если сигнализация срабатывает в ночное время суток, не стоит бежать к автомобилю со всех ног. Необходимо сначала осмотреться вокруг, и убедиться, что рядом никого нет. Вероятно, угонщики специально провоцируют срабатывание сигнализации, чтобы усыпить вашу бдительность. Они могут поджидать хозяина авто в кустах, чтобы банально его ограбить.

Разблокировка иммобилайзера на автомобилях ВАЗ

Речь идет про ВАЗ 2110/2114/2115 и другие инжекторы авто ВАЗ, где установлен блок иммобилайзера АПС 4. Так как система уже морально устарела многие опытные водители не рекомендуют ее активировать.

Но если кто-то уже активировал данную систему защиты, то рекомендуем посмотреть видео по решению проблем с ней.

В заключение можно сказать, что иммобилайзер – это устройство, без которого уже сложно представить современный автомобиль. Да, на 100% он не гарантирует, что машина будет не угнана, но проблем злоумышленникам он точно добавит.

Наличие такой системы защиты в автомобиле больших хлопот не доставляет и, как правило, долгое время она работает без сбоев. Но если вдруг иммобилайзер заблокировал запуск двигателя есть много способов его разблокировать.

Сделать это можно, как самостоятельно, так и обратиться в автосервисы, многие из которых смогут решить эту проблему.

Ключ на Accord 7

Ключи на Хонда Аккорд 7 разработаны с учетом максимальной возможности противостояния автомобиля угону. В процессе эксплуатации машины владелец может столкнуться с возникновением необходимости прописывания ключа. Также достаточно частой является ситуация мигания зеленого индикатора. В случае невозможности открытия двери штатным образом, Хонда Аккорд 7 позволяет произвести аварийное вскрытие двери.

Артикул и стоимость оригинального ключа и его аналогов

Оригинальный ключ на Хонда Аккорд 7 имеет артикульный номер 35113-SK3-G01. В его корпус вмонтирован чип- транспондер иммобилайзера ID 8E. Трансмиттер ключа работает на частоте 433 МГц. Профиль лезвия соответствует HON66. Стоимость за оригинальный ключ составляет порядка 16 тыс. рублей. Также для Аккорд 7 подходят ключи производства Хонда с артикульными номерами 35111SAA305, G8D-382H-A, 35111SED307, 35111S9A407.

Сторонние производители выпускают аналоги на оригинальный ключ по более доступной цене. Стоимость нефирменного ключа составляет от 1500 до 4000 рублей.

Интересным вариантом для владельцев Хонда Аккорд 7 является выкидной ключ. При его заказе из Китая стоимость находится в пределах 400-500 рублей.

После приобретения выкидного ключа потребуется переставить в него передатчик иммобилайзера и нарезать жало. За данную операцию берутся не во всех мастерских. Стоимость работы находится в пределах от 500 до 1500 рублей. При изготовлении ключа требуется двухстаночное копирование и 3-4 прогонки. На нарезку потребуется времени около 30-40 минут.

Причины мигания зеленого ключа Хонда Аккорд 7

При возникновении трудностей определить почему моргает зеленый ключ, необходимо обратиться к автоэлектрику. Требуется проверка проводки на обрыв или пробой.

Наиболее сложной для диагностики и устранения причиной почему горит ключик и не заводится Аккорд 7, является глюк иммобилайзера. В таком случае потребуется считать ошибку с помощью специального сканера. При сбое иммобилайзера может потребоваться перепрошивка ключей.

Прописывание ключа

Для того, чтобы прописать до трех ключей в память, необходимо воспользоваться нижеприведенной инструкцией:

1. Закрыть все двери и багажник.
2. Произвести включение зажигания.
3. Зажать на 4 секунды «Lock» или «Unlock».
4. Отключить зажигание в течении 4 секунд.
5. Включить зажигание.
6. Зажать на 4 секунды клавишу «Lock» или «Unlock».
7. Дождаться отпирания и запирания замков.
8. В течении 4 секунд нажать «Lock» или «Unlock».
9. Прописать первый ключ нажатием «Lock» или «Unlock». Система должна закрыть и открыть дверные замки.
10. Аналогично прописать второй и третий ключ.
11. Выключить зажигание.
12. Проверить работоспособность всех ключей.

Способ открыть Аккорд 7 без ключа

Потеря или поломка ключа, а также возникновение проблем с замочной скважиной на Аккорд 7 могут застать автовладельца в самый неподходящий момент. В таком случае потребуется выполнить аварийное вскрытие дверей. При штатных замках данная операция достаточно просто выполняется своими руками. Инструкция о том, как открыть Аккорд 7 без ключа приведена ниже.

Из проволоки изготовить «специальный инструмент», как показано на изображении ниже.

• При помощи клина отогнуть слегка дверь. Для этих целей хорошо подходит резиновый строительный шпатель для заделывания швов. При его использовании риск нанести повреждения лакокрасочному покрытию минимален.
• Аккуратно маневрируя проводом необходимо зацепить им фиксатор замка двери. После того, как кольцо накинуто, требуется медленно потянуть его вверх. После этого дверной замок откроется.

При выполнении манипуляций проволокой существует риск немного повредить краску. Для того, чтобы этого не произошло рекомендуется предварительно наклеить кусочек скотча в области просовывания «специального инструмента». Это можно сделать как заранее, так и непосредственно перед вскрытием авто без ключа.

Возможные причины неисправностей

Если иммобилайзер «не видит» ключ, причин может быть несколько. Ломаться в этой системе нечему (разве что при ремонте или установке дополнительного оборудования будет повреждена антенна считывателя или ее проводка), чаще происходят программные сбои – например, иммобилайзер «забывает» прописанный в него код.

Это не обязательно может быть проблемой конкретного иммобилайзера (как у старых Renault Megane/Scenic), а может стать причиной некорректной установки сигнализации с автозапуском. Если установщик вместо подключения обходчика иммобилайзера закрепляет один из чипов у антенны считывателя (это сохраняет работоспособность ключей из комплекта), то при включении зажигания вторым ключом, где чип сохранен, иммобилайзер получит сигнал одновременно с двух чипов. Для контроллера эта ситуация нештатная, и со временем он удаляет из памяти один из кодов.

Стоит учесть, что, если иммобилайзер не дает завести машину, это может указывать на неудачную попытку угона. Первое, что надо сделать угонщику после того, как он разберется с замком зажигания (и, заметим, голливудский стереотип про отрывание и перекручивание проводов не имеет никакого отношения к реальности) – это прописать в память иммобилайзера собственный чип. При наличии доступа к диагностическому разъему это делается буквально за секунды на многих машинах.

По собственной практике автор заметил, что попытка угона становится заметной только после тщательного осмотра личинок замков – настолько малы их повреждения. Поэтому с утра, без проблем открыв машину, пытаясь завести двигатель, владелец с удивлением обнаруживает моргающий индикатор иммобилайзера, указывающий на то, что иммобилайзер не распознает код чипа в ключе как корректный. При подключении диагностического оборудования на таком автомобиле можно обнаружить, что в памяти иммобилайзера прописан только один ключ вместо двух штатных.

Поэтому можно часто встретить по установке противоугонных замков на диагностические разъемы и по перепиновке разъемов, делающей невозможным прямое подключение программатора. Однако такие меры имеют смысл разве что на распространенных автомобилях, с которыми проще выбрать другой объект, чем тратить лишнее время на угон. Если же под заказ угоняется конкретный автомобиль, то получить доступ к CAN-шине угонщик сможет и без диагностического разъема.

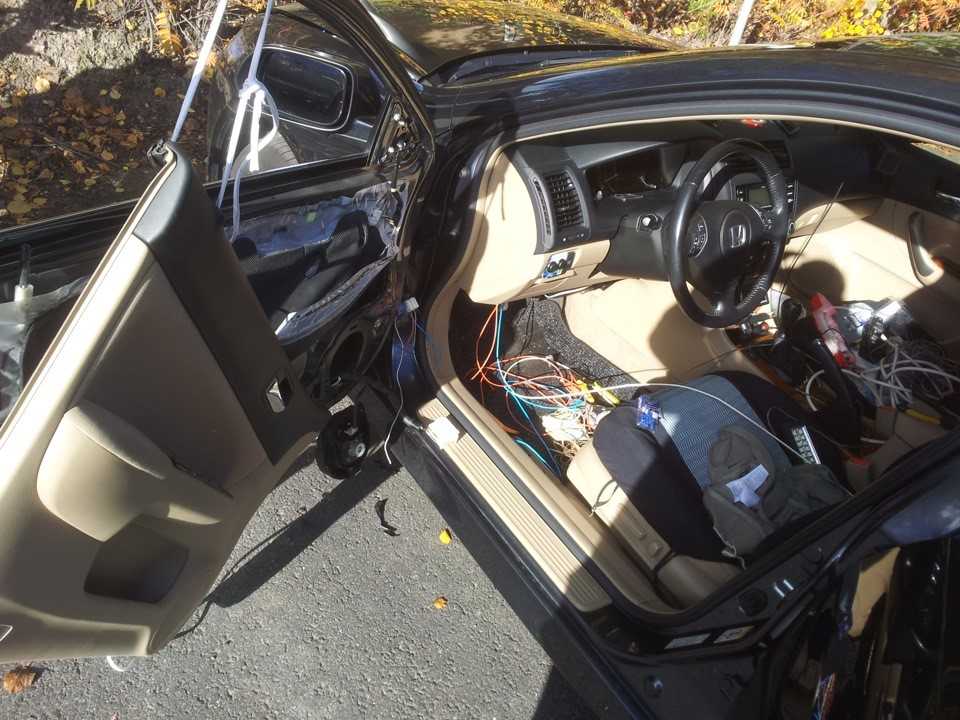

Описание установки сигнализации на Аккорд 7

Так как штатная сигнализация имеет недостаточный для большинства автовладельцев набор функций, многие решаются на доустановку охранной системы сторонних производителей. После этого у владельца появляется возможность производить автозапуск, а сопротивление угону машины повышается в несколько раз.  Стандартная установка производится по алгоритму, описанному ниже.

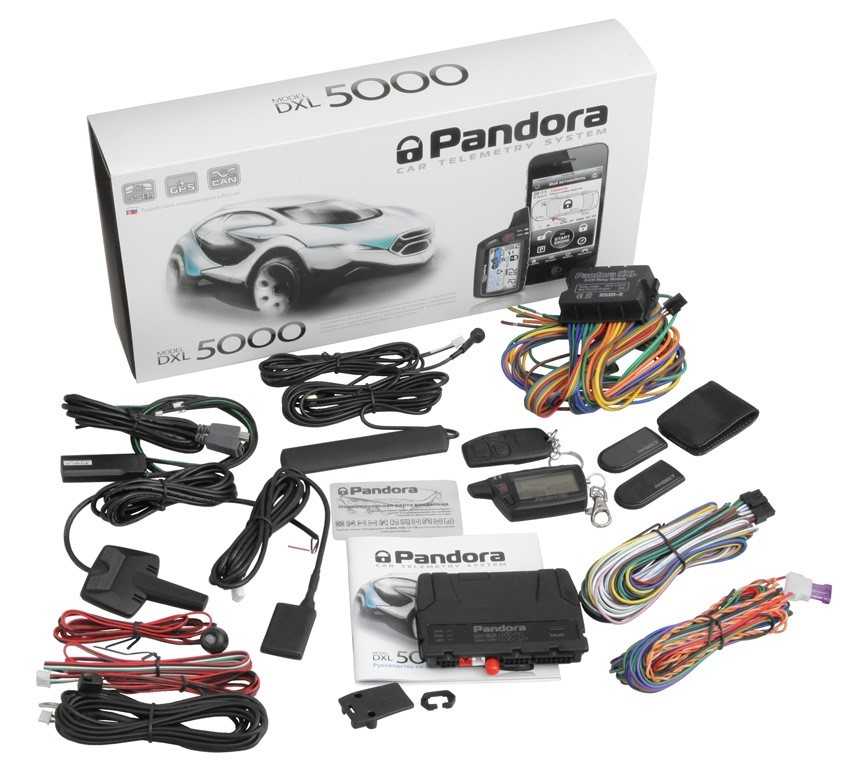

Приобрести автосигнализацию

При этом желательно обратить внимание на то, присутствует ли автозапуск и двухзонный датчик удара

Цепь	Цвет и примечания
12	Белый провод. Подает питание.
АСС	Бело-красный провод. Питает цепь магнитолы. Является не обязательным к подключению.
Зажигание	Чёрно-жёлтый провод
Стартер	Чёрный-белый провод. Есть сигнализации не требующие этого подключения.
Зажигание	Чёрно-красный провод

Используя CAN шину произвести подключение концевых выключателей: дверей; капота и багажника.

Для повышения угоноустойчивости рекомендуется поставить реле блокировки в цепь питания бензонасоса. Для этого в левом пороге необходимо найти желто-зеленый провод. После этого необходимо разрезать его и поставить реле блокировки.

Подключить плюсовой провод автосигнализации к аварийке. Это позволит задействовать световую индикацию.

В завершение монтажа охранной сигнализации рекомендуется установить элементы согласно рекомендациям, ниже:

• датчик удара закрепить на металлической поверхности в районе центральной консоли;
• кнопку Valet расположить в скрытом от посторонних глаз месте, но доступном водителю;
• приемо-передающий модуль закрепить на лобовом стекле.

Диагностика автомобилей

Последние модели Хонда имеют большое количество электронных компонентов, проверить и настроить которые можно только с помощью специального диагностического оборудования. Типичным примером такой задачи является адаптация блока управления клиноременного вариатора, которую следует проводить после смены масла в двигателе. Для выполнения углубленной диагностики применяются особые адаптеры, которые подключаются к диагностическому разъему и ноутбуку. На компьютере должно быть установлено специализированное программное обеспечение Honda HDS (Honda Diagnostic System) со встроенной и регулярно обновляемой базой данных ошибок Хонда.

Первичную диагностику автомобиля можно провести без специальных приборов.

С помощью самодиагностики можно узнать наличие ошибок по следующим системам:

• SRS – подушки безопасности;
• ABS – антиблокировочная система тормозов;
• Check Engine – система и датчики обеспечения работы двигателя;
• VSA – система сохранения прямолинейного движения;
• EPS – электрический усилитель рулевого управления.

При проведении диагностики на приборной панели будет мигать одна или несколько ламп, отвечающих за работу этих систем. Некоторые ошибки удобнее всего выявлять именно с помощью функции самодиагностики, поскольку они читаются не всеми типами сканеров. Примером таких ошибок являются неисправности системы надувных подушек безопасности (SRS). При отсутствии погрешностей в блоке управления все контрольные лампы, имеющиеся на комбинации, включаться и мигать не будут.

Диагностика своими руками на наиболее распространенных моделях Хонда выполняется по одинаковой схеме. Коды ошибок этих машин также стандартизированы.

А именно на таких автомобилях как:

• Партнер;
• Торнео;
• Степвагон RF1;
• СРВ РД1;
• Orthia 4WD B20B;
• Цивик (с силовой установкой или с гибридом);
• Аккорд версий CL9 и CC7 и многих других.

Как провести самостоятельно?

Для проведения работ понадобится только небольшой кусок проволоки или канцелярская скрепка, которой можно замкнуть пины контактов разъема.

Проведение самодигностики рассмотрим на примере таких автомобилей как Хонда Аккорд 2008 года (модели СС7 или CF4), Honda Stream 2001 года:

1. Подготовить скобу для замыкания контактов в разъеме диагностики.
2. Установить ее между четвертым и девятым контактами разъема, расположенного в районе центральной консоли (может быть с любой стороны). Это место стандартно для размещения разъема почти на всех моделях Хонда. Исключение составляют некоторые машины: на Аккорде 1995–97 года он стоит за пепельницей на консоли, а на Legend 2000 года — за накладкой вокруг селектора переключения АКПП. Сам 16-ти пиновый разъем OBD-II-Honda стандартен для всех моделей после 1996 года выпуска.
3. Поместить ключ в замок, повернуть до включения системы зажигания.
4. В процессе диагностики следует внимательно смотреть на комбинацию приборов, запоминая количество миганий контрольных ламп SRS, ABS, VSA, EPS и Check Engine. При этом необходимо учитывать, что лампа отсчитывает десятки путем подачи длительного импульса мигания, а единицы – короткого. Например, ошибка системы с кодом 14 будет передана одним длинным миганием и четырьмя короткими вспышками лампы системы ABS. При самодиагностике нельзя касаться педали тормоза, поскольку это не даст прочитать ошибки системы АБС.
5. Расшифровать считанные коды по таблицам.

На некоторых машинах, например, на Фит 2002 года, Стрим 2004 года или Прелюд 2000 года, иногда возникает необходимость поиска нужных контактов в разъеме. Для этого потребуется маломощная лампа с припаянными проводами.

Для поиска пинов следует:

1. Подключить один провод контрольного прибора к кузову. Подсоединять необходимо к неокрашенной части кузова, гайке для крепления проводов на кузов, к деталям двигателя или АКПП.
2. Включить зажигание и вторым проводом начать поочередно перебирать контакты в разъеме.
3. При нахождении нужного пина должна включиться лампа «Check Engine», расположенная на приборной панели.

Если хочется автозапуск, а второй ключ ставить не хочется!

И тут русский человек включил свою смекалку! Как оставить два ключа, поставить сигнализацию и остаться перед страховой белым и пушистым? Все просто! Нужно сделать третий ключ, можно заказать у дилера (но это дорого), можно заказать в специальной конторе, дешево и быстро, но опасно (читаем подробнее в статье – потерял чип-ключ).

Также многие находят и устанавливают в сигнализацию именно сам чип из ключа автомобиля, который просто программируется под ваш автомобиль. По сути это просто микросхема. Вот примерное фото.

Что в конечном итоге. Если заказать третий чип-ключ, то его можно поставить в сигнализацию тем самым обойдя иммобилайзер! И у вас на руках останутся еще два ключа! Правда это не совсем правильно, если машину у вас угонят, а затем найдут и выяснится, что у вас там стоит еще и третий ключ! Могут быть «трения» со страховой компанией.

На этом все, думаю я понятно объяснил, зачем в сигнализации нужен второй ключ от автомобиля! Читайте наш АВТОБЛОГ!

Артикул и стоимость оригинального ключа и его аналогов

Оригинальный ключ на Хонда Аккорд 7 имеет артикульный номер 35113-SK3-G01. В его корпус вмонтирован чип- транспондер иммобилайзера  ID 8E. Трансмиттер ключа работает на частоте 433 МГц. Профиль лезвия соответствует HON66. Стоимость за оригинальный ключ составляет порядка 16 тыс. рублей. Также для Аккорд 7 подходят ключи производства Хонда с артикульными номерами 35111SAA305, G8D-382H-A, 35111SED307, 35111S9A407.

Сторонние производители выпускают аналоги на оригинальный ключ по более доступной цене. Стоимость нефирменного ключа составляет от 1500 до 4000 рублей.

Интересным вариантом для владельцев Хонда Аккорд 7 является выкидной ключ. При его заказе из Китая стоимость находится в пределах 400-500 рублей.

Пример складного ключа

После приобретения выкидного ключа потребуется переставить в него передатчик иммобилайзера и нарезать жало. За данную операцию берутся не во всех мастерских. Стоимость работы находится в пределах от 500 до 1500 рублей. При изготовлении ключа требуется двухстаночное копирование и 3-4 прогонки. На нарезку потребуется времени около 30-40 минут.

Выкидной ключ в разложенном состоянии
