Замена противотуманной лампы камри фото инструкция как поменять лампу птф на камри v40

Тюнинг салона Камри XV40

Алькантара и кожа — красиво и функционально Мысли о доработке салона Camry V40 чаще посещают владельцев этого замечательного автомобиля, что называется «на тряпке». В мастерской наверняка предложат множество различных вариантов: одно-, двух-, трехцветный кожаный салон, кожа с алькантарой и пр. Когда будите договариваться о преображении интерьера Камри 40, поинтересуйтесь какие материалы будут использоваться. Мебельная кожа не подойдет для использования в машине потому, что она рассчитана на эксплуатацию в других температурных условиях. В помещении температура круглый год колеблется в пределах 10-15 градусов, а в автомобиле она поднимается до +40 и опускается до -20, а то и ниже. Использование не качественных материалов приведет к появлению скрипов в салоне или быстрому изнашиванию кожи.

Также салон преобразит дополнительная подсветка, которую можно расположить в картах дверей, ручке КПП, под передними креслами. Цветной свет поможет создать в авто требуемую атмосферу.

Оранжевый с черным — ярко

Тюнинг экстерьера

Тюнинг Camry 40 в стиле Лексус Доработка внешности авто – пожалуй самый распространенный вид улучшения автомобиля потому, что за относительно не большие деньги автомобиль полностью преобразится. К визуальному тюнингу Toyota Camry 40 относятся: частичная или полная перекраску кузова (аэрография, оклейка пленкой и пр.), доработка передней оптики и задних фонарей, замена стоковых бамперов на тюнингованные обвесы, установка спойлера, смена стандартных дисков, занижение автомобиля, подсветка днища автомобиля, замена решетки радиатора и пр.

Подробно рассмотрим следующие варианты внешнего тюнинга Камри 40: аэрографию и другие варианты изменения цвета кузова, замену дисков, тюнинг фар и фонарей.

Изменение цвета кузова

Существует два распространенных способа изменения цвета кузова – аэрография и оклейка пленкой.

Аэрография – если просто, то это нанесение рисунка на авто. Если вы не авто маляр, то самостоятельно расписать автомобиль не сможете. Поэтому следует тщательно подбирать мастерскую. Простой способ – обратиться в давно работающее и хорошо зарекомендовавшее себя тюнинг ателье. Но к сожалению, это не даст стопроцентной гарантии того, что машина будет перекрашена идеально. Познакомьтесь с мастером, который будет работать с вашей Камри, попросите показать предыдущие работы.

Красивая аэрография

Если по какой-то причине не можете обратиться в раскрученную мастерскую, а нанести на машину рисунок хочется. Можно обратится к менее известным авто художникам, цены у них будут ниже, но риск получить не качественный результат повышается.

Не забудьте заглянуть в интернет, наверняка там найдется парочка отзывов о конкретном художнике.

Наши рекомендации по подбору мастерской для нанесения на Toyota Camry 40 аэрографического рисунка в полной мере относятся и к оклеиванию пленкой.

Камри 40 в крутой синей пленке

Диски на Camry V40

Для сохранения присущего Камри комфорта и, помня о состоянии дорог в вашем регионе, выбирайте «тапки» не слишком большого радиуса. Также установка дисков значительно большего размера чем заводские, станет причиной неправильных показаний спидометра.

Белая Камри 40 на огромных дисках

Тюнинг передней оптики и задних фонарей Камри XV40

К доработке «света» авто подходите серьезно, не качественное освещение может стать причиной аварий в темное время суток. Если у вас Camry 40 в комплектации с галогеновыми фарами, а не с ксеноном, то наверняка вы захотите его установить. Хотим предостеречь от установки ксенона в штатные фары

Во-первых, это может привлечь внимание сотрудников ДПС, которые по маркировке hcr на фаре без труда увидят, что свет не «родной» (у ксенона маркировка dcr). Во-вторых, установка данного света в галогеновую оптику дело распространенное, но корректная установка не легкое занятие

Обращайтесь только к профессионалам.

Подробно расскажем, как заменить галогеновые фары на ксенон. Купить новые фары не дешево, поэтому есть смысл поискать БУ. При поиске такой оптики будьте внимательны: желательно, чтобы фары были от одного автомобиля с одинаковой степенью износа, линзы не должны быть выгоревшими, корпус фар должен быть без трещин. При покупке ксеноновой передней оптики на Камри 40, приобретите и блоки розжига. Также понадобятся провода от блока розжига к фаре (81125-33620). Из-за того, что разъем бортовой проводки для ксеноновых фар отличается от таковых для галогеновых, потребуется купить и разъемы. Разъем для подключения электронного корректора, номер: 90980-11016. К нему нужно 2 контакта 82998-24400, второй разъем на ксенон 90980-11255, к нему тоже 2 контакта 82998-24400. Цена этих разъемов не низкая, но можно обойтись и без них, купив разъемы на два контакта мама-папа. Когда будет все необходимое, обращайтесь к опытному авто электрику, который установит ксенон на вашу Camry.

Разъемы мама-папа

При замене стоковых задних фонарей Тойота Камри 40, на тюнингованные обратите внимание на зазоры между новыми фонарями и элементами кузова. Они могут быть слишком большими и не равномерными, что испортит внешний вид машины

Если купили такие фонари, то верните их в магазин или продайте и установить штатные.

Какие линзы подойдут?

Существует несколько видов линз, которые подойдут на V40: кроме стандартных Koito, на V40 подойдут линзы Hella 3R. Они дают достаточно яркий свет с отличной границей, модуль отвечает стандартам высокого качества и превосходит по яркости заводской.

Производители предлагают большой выбор галогеновых фар, при необходимости можно найти линзы биксеноновые или светящиеся кольца. Получается эффект, схожий с Eagle Eyes, но в техническом исполнении похожем на Sonar.

Замена и чистка линз на V40 не вызывает проблем: достаточно снять фару, вытащить линзу, заменить ее, не сломав крепления. Почистить оптику можно, используя строительный фен, мягкую тряпку, которая не оставит царапин. Внимательно осмотрите отражатель: возможно, его придется заменить, если он стал блеклым и недостаточно хорошо рассеивает свет.

Регулировка фар на Тойота Камри 50, 30 или V40 проводится примерно одним и те же способом

Требуется она после любого вмешательства в конструкцию, неважно, менялась просто лампочка, оптика целиком или отдельные ее элементы. В любом случае заводские настройки после этого будут сбиты

При правильной регулировке свет должен падать на дорогу, делая ее хорошо освещенной, при этом при работе ближнего света фара не должна бить в глаза водителям встречных машин.

https://www.youtube.com/watch?v=i7pGvMnxviY

Отрегулировать оптику можно самостоятельно, для этого потребуется вращать специальный регулировочный винт. Он находится на блоке фары в моторном отсеке. При повороте винта фара на Камри 40 или 30 кузова будет перемещаться вверх или вниз, кроме этого, можно настроить ее и в горизонтальной плоскости. Лучшей регулировки можно добиться, используя передвижные оптические приборы, можно использовать экран. Если нужной техники у вас нет.

Для того чтобы настройка происходила правильно, автомобиль потребуется заправить, поставить на ровную поверхность. На водительском месте должен сидеть человек массой не меньше 75 кг. Автомобиль следует припарковать напротив экрана на расстоянии не менее 5 метров, подойдет и стена.

Перед тем как отрегулировать фары и разметить экран, проверьте, правильное ли давление в шинах. Любая мелочь влияет на правильность настроек. При эксплуатации автомобиля вы обязательно заметите, если отрегулирован он будет неправильно. Перед началом работы машину рекомендуется качнуть в сторону, чтобы подвеска приняла правильное положение.

На экране или стене потребуется начертить несколько вертикальных линий. Обозначьте их цифрами либо буквами. Относительно линии автомобиля они должны быть расположены симметрично. На определенной высоте должна быть расположена первая линия, она должна соответствовать расстоянию от земли до центра фар. Вторая полоса должна располагаться на 75 мм ниже первой. Ведите ее из центра вестового пятна.

Корректор фар у Камри V50, 40, 30 и других моделей расположен на приборной доске. Это устройство поможет отрегулировать свет в нужном положении исходя из нагрузки, которую должен выдерживать автомобиль в данный момент, то есть с одним водителем, полным баком и без пассажиров. Если в салоне прибавятся пассажиров, потребуется снова корректировать свет. Для этого не нужно будет выходить из салона, так как регулировка корпуса фары больше не будет требоваться.

На некоторых автомобилях гидрокорректора нет, для настройки оптики потребуется воспользоваться установочными винтами, находящимися под капотом автомобиля. Этот способ не столь удобен, чаще всего можно встретить его на Тойотах серии 30, так как это более старые экземпляры.

Начните настройку, включив только ближний свет. Фары Кэмри настраивают по одной, поэтому ту, которая не настраивается, прикрывают картоном. Начинать рекомендуется с настройки правой фары, затем переходить к регулировке левой, закрыв предварительно правую. Для регулирования может быть использовано несколько винтов. Когда вы закончите регулировку, снимите картонку с оптики, сравните, совпадает ли верхняя граница света обеих фар. Точки пересечения горизонтальных и наклонных линий также должны совпасть.

Особенности замены и ремонта задних фонарей на автомобиле Сузуки Гранд Витара

Новые задние фонари на Сузуки Гранд Витара после рестайлинга 2006 года имеют красивый эстетичный вид. Однако в процессе эксплуатации возникает необходимость в их замене. Часто процедура ограничивается только установкой новой лампочки или устранением нарушенной герметичности.

Алгоритм снятия заднего фонаря на Витаре

Снятие заднего фонаря на Витаре не занимает много времени, а сделать это можно в любом месте, главное чтобы не было дождя.

После приобретения новой фары и подготовки инструментов начинается работа по замене. Состоит она из следующих этапов:

1. Открывается багажник автомобиля.

Открыли багажник, смотрим и оцениваем фронт работ.

На фото показаны болты крепления задней фары.

Чтобы не поцарапать кузов, используем шпатель из жесткой резины. Сначала отводим верх фары.

Затем также плавно отводим нижнюю часть.

На фото показаны клипсы, фиксирующие фару на кузове автомобиля.

По стрелочкам на колодках понятно, что и в какую сторону крутить.

Ремонт

Для снятия фонаря можно использовать скотч, правда потом нужно будет удалить остатки клея Антисиликоном.

Если снятие заднего фонаря проводилось с целью её ремонта, то рекомендации носят следующий характер:

1. Проводится визуальный осмотр на предмет нахождения микротрещин или вмятин.
2. Если внутри поверхность запотевшая, требуется её сушка. Для испарения влаги используется фен. В некоторых случаях такая операция проводится без демонтажа изделия.
3. На снятой фаре проверяется прокладка между лампочкой и корпусом. Её нарушение приводит к появлению тяги воздуха.

Резина защитного колпачка со временем стареет и становится жесткой.

Причины ремонта заднего фонаря

Причины замены или ремонта задних фонарей бывают следующего характера:

1. Нарушение герметичности стыковых соединений . Как результат, во внутреннее пространство попадает пыль и грязь. Сила светового потока, выходящего с фары, падает в несколько раз. По этой же причине происходит запотевание прибора. Через небольшие щели начинают заходить водяные пары, которые конденсируются на внутренней поверхности стекла.

Запотевание фонаря обычно проявляется в сырую погоду или после мойки автомобиля.

Перегоревшая лампочка заднего габарита – 7443 без цокольная.

Скол в месте крепления стекла к корпусу может возникнуть при неаккуратном демонтаже фары.

Облом пластика фонаря со стороны багажника.

Особенности ремонта

Обязательным условием, характерным для этой модели является снятие клипсы. Делается потому, что по своему расположению фара уходит за край бампера. Операция проводится до выкручивания болтов крепления блока.

Клипса держит бампер и не дает оттянуть его для вывода фонаря из направляющих.

Располагается клипса сбоку. Состоит она из 2 частей:

• полого цилиндра;
• расклинивающего центра.

Центральная часть вынимается. Для этого требуется наличие инструмента. Можно использовать отвёртку, но гораздо удобнее применять отбортовочные приспособления для велосипеда. Они изготовляются из пластика, поэтому не царапают поверхность корпуса автомобиля. Передняя часть инструмента выполнена в виде носика. Ею и поддевается внутренняя часть клипсы.

Варианты замены

Возможные варианты замены задних фонарей на Сузуки Гранд Витара представлены в таблице ниже.

Название	Бренд	Артикул
Фонарь задний левый SUZUKI: VITARA, GRAND VITARA 2.0 05-, 5D	DEPO	218–1944L-LD-UE
Фонарь задний правый SUZUKI GRAND VITARA 2006	TYC	11-C507-01-6B

Выводы

Главное, соблюдать осторожность и аккуратность. При демонтаже оборудования не допускать его перекоса, чтобы не повредить направляющие

Во время сборки обеспечить герметичность соединений.

• Как изменить звук бск ваз 2114



• Как разобрать ключ шкода кодиак



• Замена задних колодок пежо боксер 3



• Регулировка дворников опель синтра



• Сузуки култус пропала искра

Подготовка автомобиля к тюнингу

При подготовке машины к доработке следует выполнить действия:

1. Загнать машину в закрытый гаражный бокс, оборудованный подъемником или смотровой ямой, выполнять ремонт на улице не рекомендуется.
2. Отвернуть винты крепления брызговика под бампером.
3. Демонтировать клипсы крепления, расположенные в арках передних колес.
4. Отогнуть подкрылок от пластиковой оболочки, а затем выкрутить болты, удерживающие уголки элемента декора на кузове.
5. Снять пластиковые клипсы и вывернуть болты, расположенные под капотом автомобиля.
6. Отвести боковые кромки бампера в стороны, выводя защелки из направляющих пазов в кронштейнах.
7. Аккуратно потянуть пластиковую оболочку на себя, поочередно расстегивая дополнительные защелки.
8. Уложить конструкцию на пол гаража, а затем отсоединить штекеры электропроводки, проложенной к противотуманным фарам и датчикам ассистента парковки (опция встречается не на всех машинах).
9. Если предполагается снятие фар головного света, то потребуется вывернуть боковые болты и по 2 винта верхнего крепления.
10. Вытянуть прибор освещения из монтажного гнезда и поочередно отключить жгуты проводки (для ламп ближнего и дальнего света, габаритного освещения, указателя поворотов и электрического корректора угла установки).
11. Очистить радиаторы системы охлаждения и кондиционирования от грязи. Использовать мойку под давлением запрещается, поскольку поток воды сминает соты, что приводит к ухудшению теплообмена.

Фонарь на Camry 40

Задняя оптика Камри 40 разработана высокопрофессиональными инженерами, поэтому имеет достаточно совершенный вид. Стоп сигналы, габариты, повороты автомобиля видны на большом расстоянии в дневное и ночное время суток.

Несмотря на это многие автовладельцы решаются на тюнинг задних стопов. Связано это с тем, что водители хотят придать своей машине индивидуальный, стильный вид.

Выделить свое авто в дорожном потоке можно с помощью установки неоновых обрамлений сегментов, использования светодиодов или тонировки задней оптики. В ночное время это делает автомобиль более красивым и заметным. Неоновое обрамление светится в совокупности с габаритными огнями, поэтому заметить машину ночью можно с гораздо большего расстояния.

Требуемые инструменты

Для того чтобы произвести установку фонаря на Камри 40 автовладельцу понадобятся инструменты, которые приведены в таблице ниже.

Инструмент	Примечание
отвертка	крестовая и плоская
трещотка	с головками «на 8 мм» и «10 мм»
ключ «на 10»	для шпилек
ненужная пластиковая карта	для рассоединения стыков между бампером и крылом

Снятие заднего фонаря на Камри 40

Для того чтобы демонтировать фонарь на автомобиле Тойота Камри 40 требуется снять бампер. Этот процесс может доставить автовладельцу много проблем, поэтому следует всю работу выполнять очень аккуратно. Рекомендуется снимать бампер только с той стороны, где необходима замена задней оптики.

Для того чтобы демонтировать задние фары своими руками требуется обратиться к инструкции, которая приведена ниже.

Открыть багажник и снять его обшивку. Для этого нужно отстегнуть заклепки.

Открутить крепления противотуманки, которая держится на трех болтах.

Открутить лампочку заднего хода. Для этого ее нужно повернуть и потянуть немного на себя.

• Снять две заглушки. Под ними открутить болты.
• Со стороны арки аккуратно вытащить верхний край бампера. Он очень тонкий и легко поддается деформации при неумелом обращении. Поэтому рекомендуется предварительно рассоединять стыки между бампером и крылом с помощью пластиковой карточки.
• Снимаем стопы. Для этого нужно открутить три болта их крепления. При необходимости выполнить монтаж в обратном порядке.

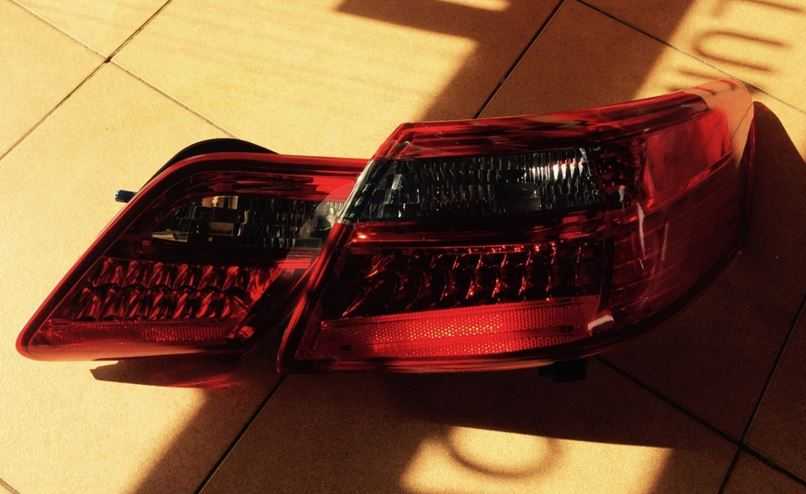

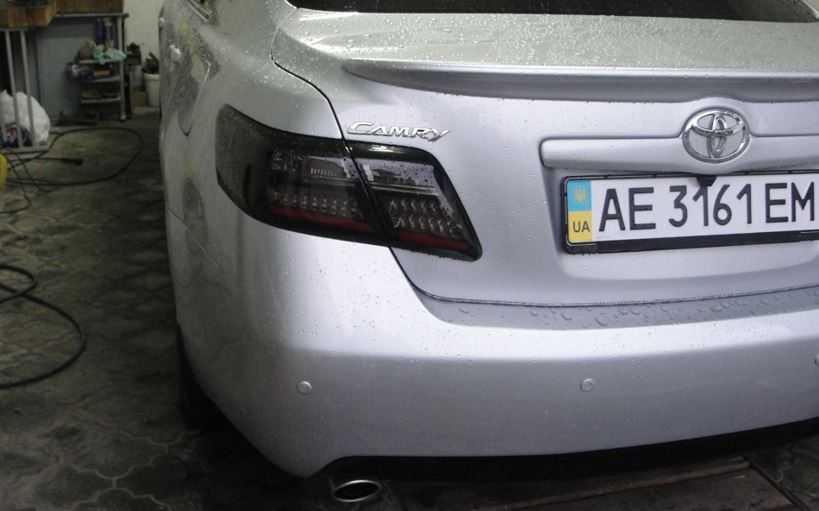

Тюнинг фонарей на Камри 40

На автомобиль Тойота Камри 40 автовладельцы часто устанавливают стоковые фонари. Их продажей занимаются тюнинг-ателье и автомагазины. Более широкий выбор появляется если заказывать фары через интернет. Главным критерием при выборе изделия является качество сборки фонаря.

Один из способов модернизации задних фар является их тонировка. Затемнение стопов возможно с использованием специальной пленки или лака. Большим плюсом при использовании такого вида модернизации является то, что автовладельцу не придется разбирать бампер автомобиля.

Выбор способа выполнения тонировки достаточно сложен. В отличии от пленки лак практически невозможно снять со стекла в случае необходимости, но его срок службы намного больше.

Самым главным недостатком такого тюнинга является то, что расстояние считывания информации о предстоящем маневре автомобиля сокращается. Это может привести к аварийной ситуации. Например, если водитель, который едет сзади, во время не заметит загорание стопов, то оставшейся дорожной дистанции может быть недостаточно для осуществления торможения его машины. В результате произойдет ДТП.

Установка LED-фонарей дает массу преимуществ для автовладельца. Заднюю оптику можно украсить светодиодами в форме определенного рисунка. Видоизменение фонаря зависит от желания автовладельца и его полета фантазии.

Главными плюсами установки светодиодных фар является их малая нагрузка на бортовую сеть Камри 40. В результате генератор испытывает меньший износ. Также LED-фары обладают большой долговечностью и надежностью. Им практически нестрашна тряска при проезде неровностей дорожного покрытия. При работе светодиодов они особо не нагреваются поэтому корпус фары и стекло не испытывают тепловой нагрузки. Помимо этого LED-фонари придают машине оригинальный и стильный внешний вид.

Замена ламп

При замене лампы убедитесь, что зажигание и все осветительные приборы выключены. Используйте только лампы с номинальной мощностью, приведенной в таблице «Мощность ламп»

Внимание:

— Новые галогеновые лампы требуют специального обращения из-за повышенного давления внутри. Они могут разорваться или разбиться, если будут поцарапаны или упадут, Если стеклянная поверхность лампы грязная, ее необходимо очистить спиртом, тщательно высушить и только потом устанавливать.

— Держите лампу только за ее пластиковый или металлический корпус. Не дотрагивайтесь до стеклянной части лампы голыми руками, грязными перчатками и т.п.

— Установка лампы с мощностью выше номинальной приведет к повреждению рассеивателя.

Расположение ламп наружных световых приборов.

Таблица. Мощность ламп.

Дальний / ближний свет фары (Н4)

(Модификации)Противотуманная фара (НВ4)

Передний указатель поворота

(Модификации)Повторитель указателя поворота

Стоп-сигнал / задний габарит

Фонарь заднего хода

Подсветка номерного знака

Задний указатель поворота

(Модификации)Противотуманный фонарь

Фонарь освещения салона

Лампы местной подсветки

Toyota Hilux. Замена ламп ближнего / дальнего света фар

1. (Только со стороны пассажира) Для обеспечения свободного доступа к заменяемой лампе фары, освободите защелки и снимите крышку воздушного фильтра.

4. Выньте лампу из блока фары и замените на новую.

5. Установка производится в последовательности, обратной снятию.

Замена лампы противотуманной фары (модификации)

1. Установите передние колеса в крайнее положение, обеспечивающее свободный доступ к противотуманной фаре со стороны арки переднего колеса.

2. Отверните болты и извлеките фиксатор переднего подкрылка.

4. Нажав на фиксатор, извлеките лампу из разъема и замените на новую.

5. Установка производится в последовательности, обратной снятию.

Toyota Hilux. Замена лампы переднего габарита или лампы переднего указателя поворота

1. Установите передние колеса в крайнее положение, обеспечивающее свободный доступ к фаре со стороны арки переднего колеса.

2. Отверните болты и извлеките фиксатор переднего подкрылка.

3. Отожмите подкрылок от крыла, поверните разъем необходимой лампы против часовой стрелки и вытащите лампу из блока фары, как показано на рисунке.

4. Выньте лампу из разъема.

5. Вставьте новую лампу в разъем и установите его на место в последовательности, обратной снятию.

Toyota Hilux. Замена лампы повторителя переднего указателя поворота

1. Сдвиньте повторитель указателя поворота в сторону передней части автомобиля и отсоедините от крыла, потянув на себя.

4. Вставьте новую лампу в разъем и установите его на место в последовательности, обратной снятию.

Toyota Hilux. Замена ламп комбинированного фонаря

1. Опустите задний откидной борт.

2. Отверните болты и снимите комбинированный фонарь.

3. Поверните разъем необходимой лампы против часовой стрелки и вытащите лампу, как показано на рисунке.

4. Выньте лампу из разъема.

5. Вставьте новую лампу в разъем и установите в последовательности, обратной снятию.

Toyota Hilux. Замена ламп подсветки номерного знака

1. Снимите лампу подсветки номерного знака в сборе, как показано на рисунке.

2. Снимите рассеиватель лампы, как показано на рисунке.

3. Извлеките лампу из разъема.

4. Вставьте новую лампу в разъем и установите его на место в последовательности, обратной снятию.

Toyota Hilux. Замена ламп дополнительного стоп-сигнала и повторителей указателей поворотов на боковых зеркалах

Для замены данных ламп обратитесь на СТО.

Видео по теме «Toyota Hilux. Замена ламп»

https://youtube.com/watch?v=orwftzAptDI

Оригинал и аналоги

Если возникла необходимость в приобретении противотуманных фар на Камри, то здесь есть только два варианта:

• заказать оригинальную продукцию – фары с завода Тойота;
• приобрести аналоги оригинальных фар.

Оригинал, конечно, более предпочтителен. Такие фары ничем не отличаются от тех, которые были установлены на авто изначально. Они идеально подходят по всем параметрам, гармонично смотрятся, исправно выполняют свои функции. На продукцию распространяется гарантия. Однако, такая покупка обойдется примерно в 12 тыс. руб. Цена на штатную продукцию варьирует в весьма широких пределах. Это позволяет автовладельцу купить товар почти вдвое дешевле.

Также на рынке можно найти б/у оптику, которая обойдется совсем дешево. Можно приобрести не пару, а только одну фару. Это требуется, когда из строя вышла левая или правая фара, например, в результате удара.

В зависимости от необходимости можно выбрать светодиодные противотуманные фары, где за функцию освещения отвечают диодные элементы. На место основных фонарей владелец может установить затемненную оптику или обычные зеркальные фонари. Здесь лучше присмотреться к дизайну кузова. Авто с темным кузовом лучше смотрится с затемнёнными фарами. Также данный вариант предпочтителен для авто, прошедших тюнинг, рестайлинг. В остальных случаях темные фонари чаще устанавливают на задние фары. В качестве накладки на фары могут использоваться реснички.

Как снять задний фонарь на тойота камри 70

Приборы освещения автомобиля снимаем для ремонта, а также для замены

Перед заменой приборов освещения следует отсоединить минусовую клемму аккумулятора

Снятие и установка блок-фары

Для замены блок фары снимаем передний подкрылок со стороны заменяемой блок-фары

Снимаем передний бампер, как описано в статье «Как снять передний бампер Toyota Camry»

Сжимаем фиксаторы и отсоединяем колодки проводов от лам указателя поворотов, габаритного освещения

Отсоединяем колодки от ламп дальнего и ближнего света фар

Отсоединяем колодку от электрокорректора света фары

Откручиваем три болта крепления и снимаем блок фару с автомобиля

Для снятия электрокорректора света фары, поворачиваем его корпус в направлении, указанной стрелкой на рисунке

После этого в том же направлении поворачиваем регулировочный винт (стрелка на рисунке) и извлекаем электрокорректор блок-фары

Устанавливаем блок-фару и все детали в обратном порядке

Замена бокового фонаря указателя поворота

Сдвигаем боковой фонарь указателя поворота вперед по ходу движения и вынимаем его из отверстия в крыле

Сжимаем фиксатор, отсоединяем от фонаря колодку проводов и снимаем фонарь

Устанавливаем детали в обратном порядке

Замена заднего фонаря, расположенного на крыле

Снимаем обивку багажника со стороны заменяемого фонаря

Сжав фиксаторы, отсоединяем колодки проводов лампы заднего указателя поворотов, лампы стоп-сигнала и габаритного освещения

Откручиваем три гайки крепления фонаря, предварительно сняв с верхней шпильки, пластмассовый держатель жгута проводов

Снимаем с автомобиля задний фонарь, расположенный на крыле

При снятии фонаря необходимо преодолеть усилие фиксатора на его корпусе (фиксатор показан стрелкой)

Устанавливаем задний фонарь, расположенный на крыле в обратной последовательности

Замена заднего фонаря, расположенного на крышке багажника

Снимаем обивку крышки багажника

Извлекаем патроны ламп света заднего хода и заднего противотуманного фонаря, поворачивая их против часовой стрелки

Откручиваем три гайки крепления фонаря и снимаем фонарь с автомобиля

При снятии фонаря нужно преодолеть усилие фиксатора на его корпусе (указано стрелкой на рисунке)

Замена противотуманной фары

Снимаем передний подкрылок

Сжимаем фиксаторы и отсоединяем от лампы противотуманной фары колодку проводов

Выкручиваем винт крепления и снимаем противотуманную фару с автомобиля

Устанавливаем противотуманную фару в обратной последовательности

Замена дополнительного стоп-сигнала

Снимаем облицовку задней полки салона

Сжав фиксаторы, отсоединяем от дополнительного стоп-сигнала колодку проводов

Выкручиваем два винта крепления и снимаем стоп-сигнал с облицовки задней полки салона

Устанавливаем детали в обратной последовательности

Замена фонарей освещения номерного знака

Снимаем облицовку крышки багажника

Снимаем выключатель замка крышки багажника

Сжимаем фиксаторы и отсоединяем от заменяемого фонаря колодку проводов

Откручиваем три гайки крепления накладки крышки багажника

Снимаем накладку, преодолев усилие двух фиксаторов (указано стрелками)

Снимаем фонарь, сдвинув его в отверстии к центру автомобиля

Устанавливаем новый фонарь освещения номерного знака в обратном порядке

Замена плафона освещения мест водителя и переднего пассажира

Освобождаем с помощью съемника четыре фиксатора в передней части плафона и отводим корпус плафона в сторону от обивки крыши

Отсоединяем колодки проводов и снимаем плафон

Устанавливаем детали в обратном порядке

Замена плафона общего освещения салона

Поддеваем плоской отверткой и снимаем рассеиватель плафона, преодолев усилие четырех фиксаторов

С помощью отвертки освобождаем два фиксатора «А» и извлекаем корпус плафона из отверстия в обивке, выводя из зацепления фиксаторы «Б»

Отсоединяем колодку проводов и снимаем плафон

Устанавливаем детали в обратном порядке

Замена плафона освещения багажника

Освобождаем два фиксатора корпуса плафона

Отсоединяем колодку проводов и снимаем плафон освещения багажника

Устанавливаем плафон освещения багажника в обратном порядке

Замена фонаря подсветки дверного проема

Поддеваем отверткой фонарь подсветки дверного проема и извлекаем его из отверстия в обивке двери
