Установка камеры заднего вида на Лансер 9 (Lancer IX) | Mitsubishi Lancer IX, Лансер 9, wagon, classic

Парктроник на Лансер 9 — это, конечно, хорошо. Но многие считают, что установка камеры целесообразнее. Что ж, мы не могли оставить без внимания данную тему, и опубликовали отчет об установке камеры заднего вида на Lancer IX.

Стандартной (стоковой) камеры на Лансер 9 не бывает (хотя, может она и есть, но стоит больших денег). Поэтому установку камеры будем проводить на примере данной модели ( я бы, если честно, купил бы камеру поменьше).

В комплекте 3 провода, плюс, масса и тюльпан к магнитоле.

Сначала не работало: оказалось надо еще кинуть провод от задних фонарей (фонарей заднего хода) Лансера 9 не только к камере, но и магнитоле (управляющий провод) С утра доделал, все работает. Конечно, качество не FullHD но думаю камере заднего вида оно и не нужно. Есть инфракрасная подсветка для парковки ночью. Ну и фото процесса, и как работает. Можно парковаться до красной линии будет как раз.

Просверливаем дырочки под саморезы в пластике и устанавливаем крепление для камеры заднего вида на Lancer IX.

Чтобы не сверлить крышку, можно прокинуть провода через отверстие в которое вкручивается болт, держащий рамку номера, правда пришлось чуть подпилить напильником.

Подключаем питание камера заднего вида Lancer IX к задним фонарям (фонарям заднего хода):

Так эвыглядит камера заднего вида на Лансер 9 снаружи. (Согласитесь, камера довольно громоздкая — можно было выбрать что-нибудь поменьше)

Так выглядит изображение с камеры заднего вида Лансера, выдаваемое на магнитолу 2din. Кстати, об установке магнитолы 2din на Лансер 9 вы можете почитать на нашем сайте.

• Следующая запись Установка камеры заднего вида на Лансер 9 (Lancer IX) | Mitsubishi Lancer IX, Лансер 9, wagon, classic
• Предыдущая запись Установка GPS трекера с реле в Лансер 9 (Lancer IX) | Mitsubishi Lancer IX, Лансер 9, wagon, classic

Автостекла Subaru

• Последние записи
• Популярные записи
• Метки

• Последние записи
• Популярные записи
• Новые комментарии
• Метки

• i-MiEV
• ASX
• L200
• Outlander
• Pajero
• Pajero Sport

Фирма Мицубиси была основана в начале 1870-х годов Ивасаки Ятаро. По слиянию семейных гербов основателей возникла всемирно-известная торговая марка

Mitsubishi — три ромба (яп. 三菱, мицубиши). Еще в начале 20-го века Mitsubishi превратилась в огромную фирму, которая до окончания Второй мировой войны принадлежала одной семье. После завершения войны в 1946 под давлением союзников «родительская» компания владелец Мицубиси хоншя была реорганизована. Вместо одной компании появилось 44 независимые фирмы.

Mitsubishi отзывы и мнения специалистов свидетильствуют что обновленный mitsubishi это японское чудо — это не только уникальные технологии в производстве автомобилей, но и создание технологических линий, производящих запчасти митсубиси мирового качества.

Эффективная система контроля, разработанная в Mitsubishi для контроля за качеством автомобильных запчастей и комплектующих, позволяет с большой вероятностью гарантировать полное техническое соответствие заявленным для mitsubishi характеристика.

Mitsubishi цена и в целом гибкая ценовая политика компании на рынке запчастей позволяет длительное время удерживать лидирующие позиции популярного мирового бренда. Техническая характеристика Мицубиси предоставит необходимую информацию при выборе тот или иной марки автомобиля.

Подключение камеры заднего вида на Mitsubishi Лансер 10

Давайте рассмотрим 3 варианта подключения, в зависимости от того, какая у вас камера и какая магнитола:

1. Подключение штатной камеры заднего вида к штатной магнитоле.
2. Подключение штатной камеры заднего вида к нештатной магнитоле.
3. Подключение нештатной камеры заднего вида к нештатной магнитоле.

Подключение штатной камеры заднего вида к штатной магнитоле.

Если все подключать штатно, то на дорестайлинговом Лансер 10 (до 2011 г.в.), если у вас обычная магнитола без дисплея, к проводке магнитолы будет примотан разъем с-133, куда необходимо подключить 5 проводов с камеры.

На рестайлинговом Лансер 10, этот разъем отсутствует, его придется восстанавливать. Но тут на помощь опять приходит дверной разъем с-126 или с-112, ответная его часть идеально подойдет на роль разъема с-133.

В разъем с-133 провода с камеры подключаем так:

— пин 7 (зеленый), это видеосигнал камеры (или плюс разъема тюльпан).
— пин 8 (желтый), питание камеры, плюс 6,5 вольт.
— пин 19 (оранжевый), также питание, минус камеры.
— пин 20 (серый), экран видеосигнала (или минус разъема тюльпан).
— пин 21 (голубой), обнаружение камеры.

Подключение штатной камеры заднего вида к нештатной магнитоле.

Если штатную камеру заднего вида на Mitsubishi Лансер 10 подключать к нештатной магнитоле, то первое и очень важное, что стоит уяснить, штатная камера работает не от 12 вольт, а от 6.5 вольт, поэтому подключать ее надо через понижающий стабилизатор напряжения.
Понижающий стабилизатор DC-DC LM2596S можно купить на Aliexsress.
Подключение:

— питание штатной камеры можно взять с ламп заднего хода, либо пин 2 разъем с-311 блока ETACS, либо на дорастайлинге Лансер 10, разъем с-133, пин 23. Подключать через понижающий стабилизатор, камера питается 6.5 вольтами!!!
— минус можно взять на кузове.
— провод видеосигнала камеры, это плюс разъема тюльпан.
— провод экран камеры, это минус разъема тюльпан.
— провод обнаружения камеры, просто замкните на минус камеры.

Некоторые современные магнитолы поддерживают подключение камеры заднего вида, т.е

с выходов магнитолы можно будет взять плюс (штатную камеру все равно необходимо подключать через понижающий стабилизатор), минус, а также к магнитоле можно подключить провод, на котором появляется 12 вольт при включении задней передачи. И магнитола сама будет включать камеру при включении задней передачи. Смотрите инструкцию к магнитоле.

Подключение нештатной камеры заднего вида к нештатной магнитоле.

Тут все в принципе аналогично, как и в прошлом пункте, за исключением того, что в большинстве случаев нештатные камеры заднего вида работают от 12 вольт, а не от 6.5 как штатная. И также, на нештатных камерах, отсутствует провод обнаружения камеры, поэтому подключение такое:

— питание 12 вольт нештатной камеры можно взять с проводов ламп заднего хода, либо пин 2 разъем с-311 блока ETACS, либо на дорастайлинге Лансер 10, разъем с-133, пин 23.
— минус можно взять на кузове.
— провод видеосигнала камеры, это плюс разъема тюльпан.
— провод экран камеры, это минус разъема тюльпан.

Некоторые современные магнитолы поддерживают подключение камеры заднего вида, т.е. с выходов магнитолы можно будет взять плюс 12 вольт и минус. Смотрите инструкцию к магнитоле.

К сожалению, у меня пока установлена обычная магнитола, без дисплея. Поэтому чтобы проверить штатную камеру заднего вида, я подключил камеру через понижающий стабилизатор к автомобилю, подав на нее 6.5 вольт. Провод обнаружения камеры замкнул на минус камеры и подключил разъем тюльпан к обычному телевизору. И все заработало.

В ближайшее время планирую установить магнитолу с дисплеем, пока выбор остановил на 4 вариантах: штатная магнитола MMCS, пионер, Mitsubishi Connect с адаптером от Николая.

Установка и подключение

Алгоритм установки камеры вместо плафона подсветки номера:

1. Демонтировать пластиковую накладку, размещенную по нижней кромке проема багажного отделения. Демонтировать фонарь подсветки номерного знака.
2. Протянуть кабели питания через квадратное отверстие, расположенное над плафоном подсветки. Для протяжки шнура используется проволока, к которой привязываются силовые кабели питания.
3. Демонтировать защитную панель на боковине обшивки багажника и найти шнур положительного питания фонаря заднего хода, на котором возникает питание только после включения реверса в коробке передач.
4. Подсоединить отрицательный провод питания к болту массы, расположенному около корпуса заднего фонаря.
5. Проложить сигнальный кабель за пластиковыми обшивками багажника и через левый порог кузова до панели приборов.
6. Подсоединить имеющийся на шнуре тюльпан к разъему Rear Camera. У части головных устройств сторонних производителей предусмотрен дополнительный шнур, активирующий изображение при включении передачи заднего хода. Кабель, оснащенный изолятором фиолетово-белого цвета, подсоединяется к датчику включения реверса. На машинах Лансер 10 к магнитоле проложен сигнальный кабель от коробки (с изоляцией бело-серебристого цвета).
7. Произвести монтаж снятых деталей и протестировать работу камеры заднего вида. На части головных аудиоустройств требуется дополнительная настройка параметров. Пошаговая инструкция приведена в инструкциях по эксплуатации.

Допускается сохранение 2 плафонов подсветки номерного знака; корпус камеры размещается в специально просверленном отверстии в пластиковом бампере. Для упрощения процедуры монтажа рекомендуется снять бампер, который крепится к кузову болтами, расположенными около задних фонарей и в колесных арках. Соединительные кабели вводятся в салон автомобиля через резиновую технологическую заглушку, установленную на задней панели кузова около левого фонаря.

Для установки камеры заднего вида на Lancer X (седан) на металлическую крышку багажника потребуется:

1. Просверлить в металле отверстие, соответствующее конфигурации корпуса камеры. Канал выполняется по продольной оси симметрии автомашины; кромки обрабатываются составом, противостоящим коррозии, а затем окрашиваются эмалью.
2. К корпусу изделия присоединяется разъем, кабели выводятся к бортовой сети и головному устройству. Для получения напряжения 6 В используется дополнительный трансформатор; существуют неоригинальные китайские камеры, изначально рассчитанные на напряжение питания 12 В. Адаптер питания монтируется гайками и болтами на внутренней части крышки багажника.
3. Проложить кабели по аналогии с методикой монтажа камеры заднего обзора вместо плафона освещения номера.

Неисправности и их устранение

К неисправностям камеры заднего вида относится повреждение внутренних оптических элементов или разрушение сигнальных кабелей. При заливании изделия водой можно попытаться открыть корпус и удалить остатки влаги, но рекомендуется заменить оборудование.

Стыки корпуса разборных изделий покрываются слоем герметика, препятствующего проникновению влаги. Поврежденные участки шнура вырезаются и заменяются аналогичным кабелем, который присоединяется обжимной трубкой или пайкой. Место соединения деталей рекомендуется защитить термоусадочной трубкой и изоляционной лентой. Поврежденные штекеры не ремонтируются и подлежат замене.

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

Какой штраф, если не горит?

А теперь главная тонкость – за негорящую подсветку заднего номера предусмотрено сразу 2 административных наказания ГИБДД:

• предупреждение или штраф 500 рублей по за езду при наличии условий, при которых в соответствии с Основными положениями ездить нельзя (помните, пункт 3.3 требует, чтобы подсветка госномера горела и не была загрязнена),
• но есть и специальная норма по этому нарушению:  Кодекса предусматривает те же санкции – либо предупреждение, либо 500 рублей штрафа ГИБДД за нечитаемый номер.

На обе финансовой санкции действует скидка 50%, если вы оплатите их в течение 20 дней с даты вынесения постановления. Таким образом, сумма будет не 500, а 250 рублей.

Других дополнительных наказаний и мер обеспечения для этого нарушения нет, также не практикуются в 2021 году и разного рода незаконные меры принуждения:

• машину не увезут на штрафстоянку,
• номера не снимают уже давно из-за утраты силу соответствующей нормы,
• не выпишут требование об устранении условий, влекущих правонарушение.

Если не работает в светлое время суток

Здесь следует отметить по второму штрафу сам критерий нечитаемости государственного регистрационного знака. Он является таковым, если его невозможно прочитать (хотя бы одну букву или цифру) с расстояния 20 метров. Это относится к обоим номерам – переднему и заднему.

Однако, так как в дневное время подсветка вообще не имеет значения по читаемости госномера, то на практике 2021 года сотрудник ГИБДД с большой долей вероятности выпишет штраф именно по статье 12.5 КоАП за отсутствие подсветки как таковой. То есть нечитаемый госномер не имеет никакой связи в данном случае с этой статьёй – постановление выносится именно за нарушение Основных положений по обеспечению горящей подсветки, и не имеет значения, можно или нет прочитать буквы и цифры номера с 20 метров.

Если отсутствует в тёмное время?

Обратите внимание, для заднего ГРЗ 20 метров читабельности актуально именно в тёмное время суток. Поэтому, если у вас отсутствует подсветка номера сзади, то инспектор ДПС не сможет его прочитать и будет прав. И именно в этом случае логичнее будет выглядеть штраф по статье 12.2 за нечитаемый госномер ввиду неработающей подсветки

И именно в этом случае логичнее будет выглядеть штраф по статье 12.2 за нечитаемый госномер ввиду неработающей подсветки.

Могут ли выписать сразу 2 штрафа?

Да, и это, к сожалению, практикуется в 2021 году, хотя это и редкость на дорогах России. То есть вас останавливает инспектор ДПС на дороге, определяет, что задний номер не освещается, и выписывает 2 постановления:

• 500 рублей за сам факт негорящей подсветки заднего госномера,
• и ещё 500 рублей за нечитаемый регзнак.

Насколько это законно?

Абсолютно незаконно, но только при условии, что номер нечитаем исключительно из-за неработающей подсветки ГРЗ. И вот почему!

А, так как, обе нормы ответственности предусматривают в нашем случае с неработающей подсветкой абсолютно одинаковые санкции, то бремя выбора принадлежит инспектору ДПС.

Но опять же напомним, что в дневное время суток выписывать штраф за нечитаемый номер в ситуации с негорящей подсветкой номера незаконно, если задний знак читается с 20 метров. В то же время в тёмное время вышеописанное уже становится актуально.

Функциональность оригинальной камеры

Оригинальное изделие Митсубиси (номер детали MZ380462EX) подсоединяется к штатной проводке, проложенной внутри кузова автомобиля от магнитолы до крышки багажника. Изделие устанавливалось только на машины, поставлявшиеся на внутренний рынок Японии (под обозначением Galant Fortis). Отличием узла является напряжение питания 6 В, которое подается от трансформатора, смонтированного внутри оригинального головного устройства.

Жгут кабелей машин, не укомплектованных камерой, отличается конфигурацией и числом проводников. Изделие монтируется на крышке багажника; для защиты объектива от осадков применяется пластиковый козырек, окрашенный в цвет кузова. На дисплей головного мультимедийного устройства выводится изображение с обозначением предполагаемой траектории при маневрировании. Штатное изделие обеспечивает увеличенный угол обзора, передавая на экран магнитолы панорамное изображение, но при этом углы бампера визуально не контролируются.

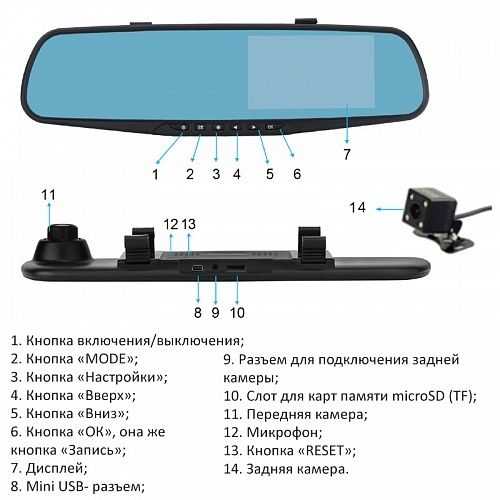

Функции и характеристики

Угол обзора камеры вида с монитором в зеркале характеризует, насколько хорошо будут просматриваться объекты, расположенные слева и справа от транспортного средства. Существуют 2 варианта установки автомобильного зеркала с камерой:

• Вместо штатного салонного зеркала заднего вида.
• В качестве накладки на штатное зеркало с помощью зажимов.

Многие зеркала с камерой обладают парктроником, который облегчает парковку машины в стесненных условиях. Специальный радар, который устанавливается сзади автомобиля и подключается к устройству по проводам или Bluetooth, определяет расстояние до ближайшего препятствия. На экране будут появляться линии, указывающие на габариты. Если в устройстве есть динамик, то будут подаваться звуковые сигналы. Функция парктроника пригодится начинающим водителям для облегчения маневрирования.

Размер встроенного в устройство монитора может колебаться от 3 до 6 дюймов. Чем больше размер экрана, тем меньше область зеркала, выделяемая для обзора. Более дорогие модели могут оснащаться дополнительными устройствами и функциями, например навигатором, часами, видеорегистратором. Если в аксессуар встроен радар-детектор, то водитель сможет заранее снизить скорость перед приближением к средствам контроля.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам

В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

• Бампер – выбирают центральное место как можно выше от поверхности дороги.
• В световой элемент номерного знака.
• Задняя часть кузова или багажника строго по центру.
• Любую часть на выносном кронштейне.
• Фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком

Особенности крепления

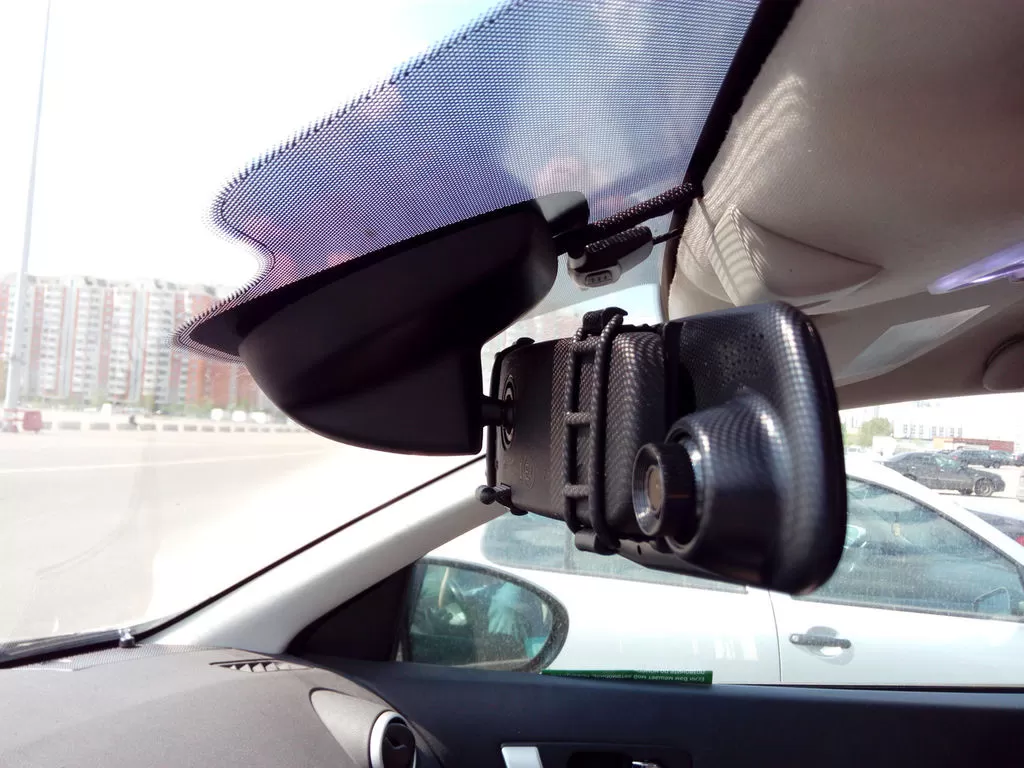

Сразу после покупки требуется проверить содержимое коробки. Внутри должны находиться элементы для крепления. Фиксацию осуществляют по правилам:

• снимают обычное зеркало, но оставляют кронштейн;
• подстраивают камеру на верхней части лобового стекла;
• устанавливают ракурс камеры.

Как только удалось закрепить основную конструкцию, приступают к фиксации задней камеры. Ее нужно устанавливать по инструкции:

1. С багажника снимают накладку.
2. Убирают лампочку, подсвечивающую номера.
3. Оставляют пометку для будущего прикрепления камеры.
4. Фиксируют при помощи скотча, который расположен в упаковке.
5. Вырезают отверстия, к которым будут крепиться саморезы.
6. Устанавливают шурупы отвертками с передней и задней стороны.
7. Проводят кабель, если для него нет места, вырезают отверстие ножом.
8. Устанавливают подсветку для номеров обратно.
9. Фиксируют кабель изолентой, чтобы он не мешался, не свисал.
10. Устанавливают панель багажника на обратное место.

Если установить требующуюся конструкцию затруднительно, номера можно передвинуть немного ниже. Тогда камера будет осуществлять съемку под правильным углом.

Крепление к лобовому стеклу

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном

Если качество последней устраивает, смысла в установке второго монитора нет.

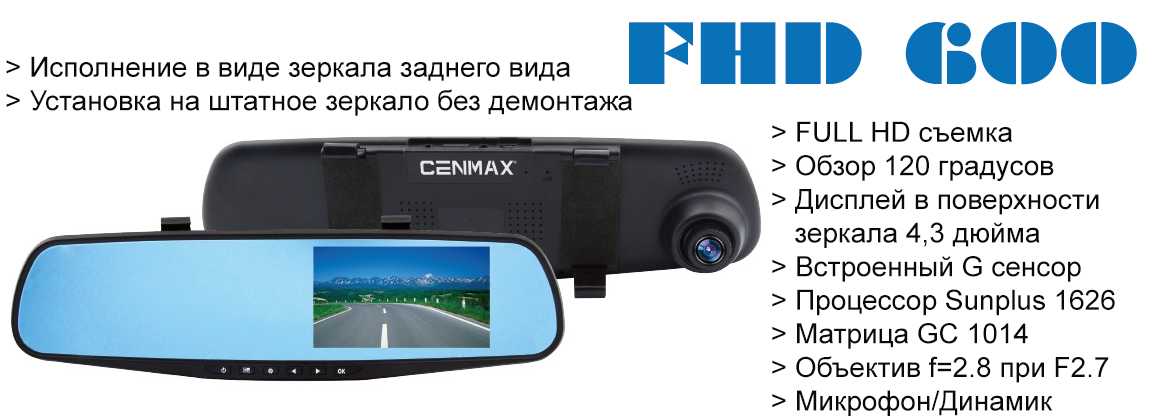

Лучшее зеркало заднего вида со встроенным монитором

• Качественная цветопередача
• Большой охват задней полусферы
• Удобство и надежность крепления на штатное зеркало

Великовата цена в сравнении с конкурентами

Питание – 12 вольт непосредственно от бортовой сети, что удобно для скрытого подключения. Яркость экрана вполне достаточна для использования, хотя на летнем солнце может «совсем чуть-чуть» не хватать.

• Хороший угол обзора при «традиционном» использовании
• Простая установка

Короткие провода с «тюльпанами» не всегда удобны для скрытой установки

Видеовходов здесь два, как и у AutoExpert DV-525. Однако вдвое более дешевый Sho-Me заметно проигрывает по качеству изображения: цвета блеклые, хуже контраст, не говоря уже о разнице в диагонали и разрешении.

Доступная цена, распространенность в продаже

Небольшой размер экрана

Зеркало со встроенным дисплеем Redpower M43 сочетает зеркало заднего вида и монитор 4,3 дюйма, на котором отображается изображение с внешних камер. Устройство снабжено двумя видеовходами. Важная черта модели: когда дисплей выключен, зеркало имеет гладкую отражающую поверхность, и аппарат выглядит как совершенно классическое салонное зеркало.

• монитор с поляризационным эффектом;
• высокая яркость;
• шнур питания проложен внутри крепления зеркала.

небольшие искажения зеркального изображения.

Как убрать затемнение экрана в зеркале

Чтобы устранить затемнение, существует дополнительная функция WDR. Она работает в автоматическом режиме, позволяет корректировать видеозапись, делать ее более яркой, контрастной, без участков затемнений или осветлений.

Важно знать, как настроить регистратор-зеркало китайский, американский, российский. В зависимости от производителя настройки могут немного меняться

Однако их примерный функционал остается идентичным. Действия осуществить просто, достаточно первоначально зафиксировать устройство, после чего подключить его. Благодаря созданию видеозаписи каждый человек почувствует себя в безопасности, в надежных и комфортных условиях.

Watch this video on YouTube

Установка камеры заднего вида на Mitsubishi Lancer 10 своими руками

Решил написать небольшой фотоотчет по установке камеры заднего хода для комплектации со штатным монитором (сенсорным). На самом деле она не нужна на треке и ее полноценно не установить, нормальная камера заднего хода должна показывать задний бампер, я как не пытался ее поставить не получалось, по идее ее надо ставить в район спойлера или ручки пятой двери, спойлер на треках маленький и задница у нас такая как у хэтчбэков, если поставить в спойлер то будет видно метлу, а не бампер ))) Было решено поставить камеру под гос.номер. Отчет этот будет для людей которые хоть раз разбирали внутренние панели кузова, не буду показывать где что подковырнуть вроде и так все легко. Мною была приобретена камера заднего хода с инфракрасной подсветкой и фотодатчиком, 10м двухжильного кабеля, тумблер, тюльпаны мама-папа, а так же потребуется паяльник, канифоль, олово, винтики, болтики, тески, маломальский инструмент, мультиметр. Итак мне потребовалась стальная полоса шириной 15мм и толщиной 2мм. Делаем из нее такие штуки:

Сверлим отверстия, собираем:

Снимаем номер с рамкой, ранее у меня был изготовлен вот такой кронштейн (удобная штука), сверлим отверстия под кронштейн камеры, все красим:

Поднимаем пол багажника, находим сальник проводки подсветки гос.знака:

Дырявим его, протаскиваем кабель питания и видео сигнала камеры:

Убираем заднее сиденье:

Снимаем пластик с порога:

Снимаем пластик стойки кузова, или как там ее:

Снимаем задний левый фонарь:

Снимаем сальник проводки:

Снимаем декоративную вставку-«решетку» на левой стенке багажника, видим разъем, разъединяем его(на фото провод, у вас его нет, позже будет если займетесь такой же ерундой):

Вытаскиваем штатную проводку, продеваем в отверстие купленный провод:

Что бы было все грамотно я продел новый провод в том же кембрике предварительно пропустив проволоку:

Продеваем провод, припаиваем к проводам питания лампы заднего хода, красный плюс, черный минус:

Вот что должно получится изнутри:

Пропускаем провода питания камеры и видео сигнала вдоль проводов питания подсветки номера, потом между пенопластом и кузовом, выводим в открытое окошко:

Далее нам понадобится два реле, схема разработанная ранее мною, но в процессе сборки этого дела я помараковал и переделал:

Припаиваем провода питания камеры к ранее выведенным проводам, изолируем, имеющийся в комплекте с камерой кабель тюльпаны подключаем:

Протягиваем к заднему сиденью, пропускаем под полом:

Вытягиваем из прорези в полу:

Режем у конца оставив 15см комплектный кабель тюльпаны «папа»-«папа», паяем «мозг»:

Подключаем разъем папа к штатному ТВ тюнеру, разъем мама в моем случае уходит к кабелю и на телефон Nokia N 82. Снимаем накладки на переднем левом пороге и вытягиваем кабель который идет у нас к ЖК:

Протягиваем слева от бардачка вверх:

За элементом жесткости вдоль жгута:

Снимаем панель с климатом:

Снимаем разъемы климата что бы он не мешался:

Откручиваем приемник что бы не мешал, откручиваем экран:

Так выглядит экран сзади:

Сначала я ошибся и перерезал голубой провод с белой полосой:

Потом срастил его и неожиданно обнаружил тот самый белый провод с голубой полоской, соединяем согласно схеме:

Далее уже на вкус и цвет каждого, этот провод вывел на дополнительную кнопку(на схеме она есть) что бы можно было и видео смотреть на ходу, и камера не отключалась либо замкнуть цепь и что бы комп все считал. Кнопку показывать не буду, засмеете меня):

Такая картинка получается при езде задом (из гаража выезжаю):

С телефона можно смотреть фильмы, да и просто пользоваться телефоном глядя на штатный монитор. Аудио кабеля так же подключил к ТВ тюнеру, но тогда звучит один водительский динамик, либо подключаю к магнитоле в AUX , там все 4 динамика через усилитель магнитолы.

Вот еще: Так я сделал кнопку отключения блокировки экрана:

Так выглядит меню телефона на экране:

Можно СМСки писать, в интернете лазить, фотки глядеть)))

голос

Рейтинг статьи

Установка камеры заднего вида на Mitsubishi Lancer 10 своими руками

Решил написать небольшой фотоотчет по установке камеры заднего хода для комплектации со штатным монитором (сенсорным). На самом деле она не нужна на треке и ее полноценно не установить, нормальная камера заднего хода должна показывать задний бампер, я как не пытался ее поставить не получалось, по идее ее надо ставить в район спойлера или ручки пятой двери, спойлер на треках маленький и задница у нас такая как у хэтчбэков, если поставить в спойлер то будет видно метлу, а не бампер ))) Было решено поставить камеру под гос.номер. Отчет этот будет для людей которые хоть раз разбирали внутренние панели кузова, не буду показывать где что подковырнуть вроде и так все легко. Мною была приобретена камера заднего хода с инфракрасной подсветкой и фотодатчиком, 10м двухжильного кабеля, тумблер, тюльпаны мама-папа, а так же потребуется паяльник, канифоль, олово, винтики, болтики, тески, маломальский инструмент, мультиметр. Итак мне потребовалась стальная полоса шириной 15мм и толщиной 2мм. Делаем из нее такие штуки:

Сверлим отверстия, собираем:

Снимаем номер с рамкой, ранее у меня был изготовлен вот такой кронштейн (удобная штука), сверлим отверстия под кронштейн камеры, все красим:

Поднимаем пол багажника, находим сальник проводки подсветки гос.знака:

Дырявим его, протаскиваем кабель питания и видео сигнала камеры:

Убираем заднее сиденье:

Снимаем пластик с порога:

Снимаем пластик стойки кузова, или как там ее:

Снимаем задний левый фонарь:

Снимаем сальник проводки:

Снимаем декоративную вставку-«решетку» на левой стенке багажника, видим разъем, разъединяем его(на фото провод, у вас его нет, позже будет если займетесь такой же ерундой):

Вытаскиваем штатную проводку, продеваем в отверстие купленный провод:

Что бы было все грамотно я продел новый провод в том же кембрике предварительно пропустив проволоку:

Продеваем провод, припаиваем к проводам питания лампы заднего хода, красный плюс, черный минус:

Вот что должно получится изнутри:

Пропускаем провода питания камеры и видео сигнала вдоль проводов питания подсветки номера, потом между пенопластом и кузовом, выводим в открытое окошко:

Далее нам понадобится два реле, схема разработанная ранее мною, но в процессе сборки этого дела я помараковал и переделал:

Припаиваем провода питания камеры к ранее выведенным проводам, изолируем, имеющийся в комплекте с камерой кабель тюльпаны подключаем:

Протягиваем к заднему сиденью, пропускаем под полом:

Вытягиваем из прорези в полу:

Режем у конца оставив 15см комплектный кабель тюльпаны «папа»-«папа», паяем «мозг»:

Подключаем разъем папа к штатному ТВ тюнеру, разъем мама в моем случае уходит к кабелю и на телефон Nokia N 82. Снимаем накладки на переднем левом пороге и вытягиваем кабель который идет у нас к ЖК:

Протягиваем слева от бардачка вверх:

За элементом жесткости вдоль жгута:

Снимаем панель с климатом:

Снимаем разъемы климата что бы он не мешался:

Откручиваем приемник что бы не мешал, откручиваем экран:

Так выглядит экран сзади:

Сначала я ошибся и перерезал голубой провод с белой полосой:

Потом срастил его и неожиданно обнаружил тот самый белый провод с голубой полоской, соединяем согласно схеме:

Далее уже на вкус и цвет каждого, этот провод вывел на дополнительную кнопку(на схеме она есть) что бы можно было и видео смотреть на ходу, и камера не отключалась либо замкнуть цепь и что бы комп все считал. Кнопку показывать не буду, засмеете меня):

Такая картинка получается при езде задом (из гаража выезжаю):

С телефона можно смотреть фильмы, да и просто пользоваться телефоном глядя на штатный монитор. Аудио кабеля так же подключил к ТВ тюнеру, но тогда звучит один водительский динамик, либо подключаю к магнитоле в AUX , там все 4 динамика через усилитель магнитолы.

Вот еще: Так я сделал кнопку отключения блокировки экрана:

Так выглядит меню телефона на экране:

Можно СМСки писать, в интернете лазить, фотки глядеть)))

http://www.carcamera.ru/projects/ustanovka-neshtatnoi-kamery-bgt-1004-h1-na-mitsubishi-lancer-xhttp://zapchasti.expert/mitsubishi/lancer-10/ustanovka-kamery-zadnego-vida.htmlhttp://autotuning.expert/parktronik/kamera-zadnego-vida-lanser-10.htmlhttp://forum.lancerx.ru/viewtopic.php?t=10384http://www.carcamera.ru/projects/ustanovka-neshtatnoi-kamery-bgt-1004-h1-na-mitsubishi-lancer-xhttp://out-club.ru/board/showthread.php?t=28982

голоса

Рейтинг статьи

Какие государственные организации и в каких случаях могут заниматься видеонаблюдением?

Наблюдение, предполагающее использование видеосистем и прочих технических средств, включено в перечень оперативно-розыскных мероприятий. Данная норма содержится в ст. 6 ФЗ «Об оперативно-розыскной деятельности».

Право на осуществление данного вида деятельности согласно ст. 13 этого же закона предоставлено ФСБ, МВД, ФСО, федеральным органам госохраны, органам по контролю за оборотом психотропных и наркотических средств, таможенным органам, службе внешней разведке, федеральной службе исполнения наказаний. Кроме того, сотрудники данных органов могут на законных основаниях использовать аппаратуру, предназначенную для скрытой съемки.
