Схема электрооборудования Chevrolet lacetti (шевролет лачетти).
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Схема выключателя замка зажигания
- Запуска двигателя и зарядки аккумулятора.
- Система зажигания.
- Датчики (2) системы управления двигателем.
- Датчики (1) системы управления двигателем.
- Топливный насос и форсунки.
- Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
- Топливный модуль, клапан системы рециркуляции отработавших газов.
- Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
- Электровентилятор (1) системы охлаждения двигателя.
- Электровентилятор (2) системы охлаждения двигателя.
- Габаритное освещение и подсветка номерного знака.
- Подсветка приборов и органов управления (без регулятора яркости).
- Подсветка приборов и органов управления (с регулятором яркости).
- Ближний и дальний свет фар.
- Электрокорректор фар.
- Противотуманные фары и фонари.
- Сигналы торможения.
- Аварийная сигнализация.
- Звуковой сигнал.
- Освещение салона.
- Освещение салона с задержкой выключения.
- Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
- Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
- Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
- Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
- Обогрев заднего стекла и боковых зеркал заднего вида.
- Электропривод боковых зеркал заднего вида.
- Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
- Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
- Электропривод складывания зеркал.
- Система автоматического включения ближнего света фар.
- Щиток приборов (электрические цепи приборов).
- Щиток приборов (электрические цепи контрольных ламп 1).
- Щиток приборов (электрические цепи контрольных ламп 2).
- Щиток приборов (электрические цепи контрольных ламп 3).
- Щиток приборов (электрические цепи контрольных ламп 4).
- Электронные часы.
- Блок управления климатической установкой (автомобили без климат-контроля).
- Блок управления климатической установкой (автомобили с кондиционером).
- Выключатель кондиционера.
- Климат-контроль.
- Аудиосистема.
- Электропривод замков.
- Система подушек безопасности.
- Система гидроусилителя с изменяемым усилием на руль.
- Электропривод люка.
- Блок управления тормозной системой.
- Датчики АБС.
- Диагностический разъем.
- Иммобилайзер.
- Зуммер.
- Противоугонная система.
Схема выключателя замка зажигания
Запуска двигателя и зарядки аккумулятора.
Датчики (2) системы управления двигателем.
Датчики (1) системы управления двигателем.
Топливный насос и форсунки.
Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
Топливный модуль, клапан системы рециркуляции отработавших газов.
Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
Электровентилятор (1) системы охлаждения двигателя.
Электровентилятор (2) системы охлаждения двигателя.
Габаритное освещение и подсветка номерного знака.
Подсветка приборов и органов управления (без регулятора яркости).
Подсветка приборов и органов управления (с регулятором яркости).
Ближний и дальний свет фар.
Противотуманные фары и фонари.
Освещение салона с задержкой выключения.
Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
Обогрев заднего стекла и боковых зеркал заднего вида.
Электропривод боковых зеркал заднего вида.
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
Электропривод складывания зеркал.
Система автоматического включения ближнего света фар.
Щиток приборов (электрические цепи приборов).
Щиток приборов (электрические цепи контрольных ламп 1).
Щиток приборов (электрические цепи контрольных ламп 2).
Щиток приборов (электрические цепи контрольных ламп 3).
Щиток приборов (электрические цепи контрольных ламп 4).
Блок управления климатической установкой (автомобили без климат-контроля).
Блок управления климатической установкой (автомобили с кондиционером).
Система подушек безопасности.
Система гидроусилителя с изменяемым усилием на руль.
Датчик детонации
Зачастую даже в исправном двигателе способы появляться детонации, которые могут вызвать серьезные повреждения в двигателе. Детонация возникает из-за неправильного угла опережения зажигания или некачественного топлива. Для уменьшения детонаций в двигателе во многих автомобилях применяется датчик детонации, который меняет угол опережения зажигания и тем самым снижает детонации в двигателе. Работает датчик по принципу пьеза элемента, то есть вырабатывает небольшую величину напряжения и передает показания на ЭБУ.
Расположение
Находится датчик детонации Шевроле Лачетти на блоке цилиндров, так как в этом месте наиболее проще обнаружить детонации в двигателе.
Двигатель Шевроле Лачетти 1.6 литра
Этот мотор полная копия предыдущего, за исключение хода поршня. Слегка увеличившийся рабочий объем позволил конструкторам снять с него на 15 лошадиных сил больше мощности.
Проблемы этого двс аналогичны его младшему брату. Он также страдает от закоксовывания впускного коллектора, зависания клапанов и тоже был серьезно модернизирован в 2007 году. Добавим сюда относительно низкий ресурс термостата, ремня ГРМ и регулярные течи масла.
| 1.6 л F16D3 МКП5 | 1.6 л F16D3 AКП4 | |
| Тип | инжектор | инжектор |
| Топливо | бензин АИ-92 | бензин АИ-92 |
| Расположение | поперечное | поперечное |
| Цилиндры | 4 в ряд | 4 в ряд |
| Клапана | 16 | 16 |
| Рабочий объем | 1598 см³ | 1598 см³ |
| Мощность | 109 л.с. | 109 л.с. |
| Крутящий момент | 150 Нм | 150 Нм |
| Разгон до 100 км/ч | 10.7 с | 11.5 с |
| Скорость (макс) | 187 км/ч | 175 км/ч |
| Экологич. класс | Евро 4 | Евро 4 |
| Расход город | 9.2 л | 11.4 л |
| Расход трасса | 5.9 л | 6.1 л |
| Расход смешанный | 7.1 л | 8.1 л |
Реальный расход топлива на 100 км у Шевроле Лачетти с двигателем 1.4 литра
1.4 литра. Слабоват, расход многоват!
Расход на трассе у большинства сходится со средними данными компании — это 7–8 литров . Конечно, если топить педаль в пол и постоянно оттормаживаться на каждом перекрёстке, то и расход может быть не меньше 15–18 литров, что совсем не вяжется со скромными 95-ю лошадиными силами.
Как уменьшить расход?
Уровень бензина на панели приборов.
Чтобы расходы на бензин не слишком отягощали бюджет, достаточно содержать двигатель в хорошем состоянии, вовремя менять масла и расходники и заливать качественный бензин. Это и так понятно — неотрегулированный или неисправный двигатель по умолчанию будет потреблять больше бензина.
Однако несколько дополнительных советов однозначно помогут сэкономить литр-другой дорого бензина. Вот они:
- Тормозим двигателем . В любом инжекторном моторе есть так называемый режим отсечки. Он срабатывает тогда, когда автомобиль движется на передаче, но дроссельная заслонка полностью закрыта. При соблюдении нескольких условий (прогретый до рабочей температуры мотор, обороты выше 1300–1500 об/мин) электронный блок управления полностью перекрывает подачу топлива в форсунки и в этот момент мы движемся совершенно бесплатно. Вот пример — мы спускаемся с горки по хорошей дороге и вместо того, чтобы включать нейтралку и тормозить тормозом, оставляем КПП на той же передаче или переходим на пониженную, отпустив педаль газа. Экономим и топливо, и тормозные колодки. Если взять этот трюк на вооружение — экономия гарантирована.
- Качественный бензин — это хорошо. Но даже качественный бензин на разных заправках может быть разным по составу, не говоря уже о суррогате. В этом случае электронный блок управления тратит время и лишний бензин на настройку системы управления под конкретное топливо. Вывод — заправляясь на одной заправке, тоже можно сэкономить пару литров.
- В остальном все просто — правильное давление в покрышках , никакого лишнего груза в багажнике, исправные датчики, отключённые лишние потребители электроэнергии на борту и чистый воздушный фильтр также помогут сохранить несколько литров бензина.
Показания с расходом топлива на 100 км на бортовом
Потребуется выполнить последовательность действий.
- Опустить руль в самое нижнее положение.
- Выкрутить два крепежных винтика пластиковой накладки и снять ее с машины.
- Далее откручивается декоративная накладка самой панели приборов. Для этого нужно демонтировать два винта в верхней части щитка.
- Далее следует выкрутить винты крепления самого щитка.
- После этого, нужно потянуть приборку на себя и отключить контактные группы с обратной стороны щитка. Теперь можно полностью снять приборный модуль с машины.
Приборка Лачетти — продуманный модуль, обеспечивающий легкое считывание информации о состоянии автомобиля. Индикаторы легко читаются и интуитивно понятны, что значительно облегчает жизнь начинающим автолюбителям и профессионалам.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Самостоятельная замена топливного фильтра на Шевроле Лачетти (1.6, 1.4).
Какой топливный фильтр для Chevrolet Lacetti лучше?
- General Motors 96444649. (оригинальный фильтр), стоимость порядка 500 рублей.
- Master-sport артикул 55/3-KF-PCS-MS, цена 180 рублей;
- AMC Filters артикул DF-7744, цена 320 рублей;
- Bosch артикул 0 450 905 969, цена 390 рублей;
- Jakoparts артикул J1330902, цена 430 рублей;
- MANN-FILTER артикул WK 55/3, цена 470 рублей.

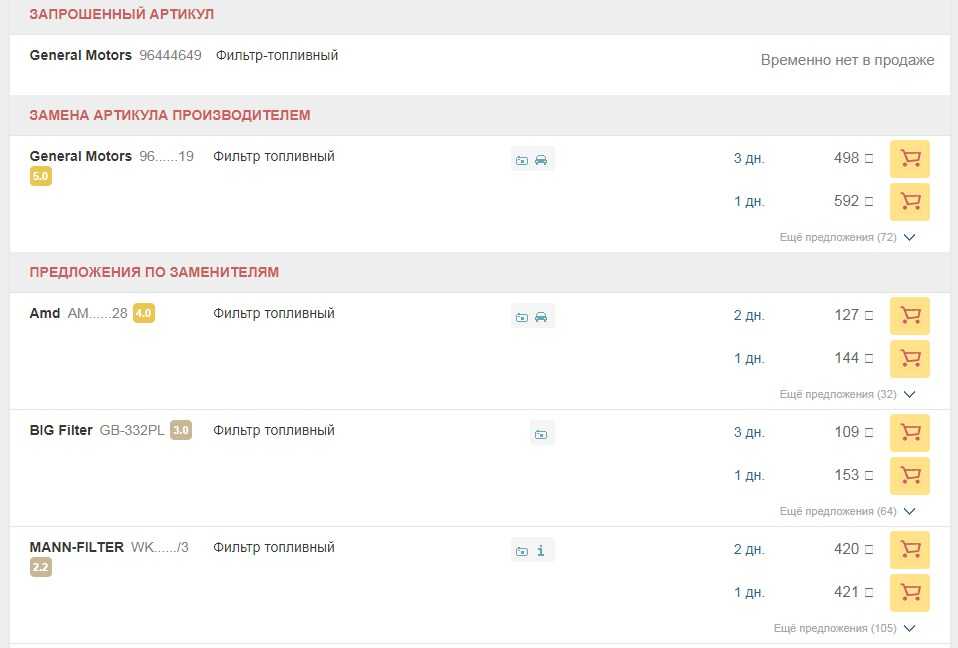

Вот вам картинка с порядком цен с сайта самого популярного в РФ интернет магазина автозапчастей exist:
Интервал замены топливного фильтра.
Производитель установил интервал замены топливного фильтра один раз в 45000 км пробега. Если вы не часто пользуетесь автомобилем и годовой пробег у вас маленький, имеет смысл менять топливный фильтр один раз в три года, благо цена его не слишком высока.
Как самостоятельно заменить топливный фильтр на Chevrolet Lacetti?
Обычно большинство автовладельцев, для проведения такого рода технического обслуживания обращаются в автосервис. Хотя, в процедуре замены фильтра нет никаких сложностей и выполнить работу можно у себя в гараже самостоятельно.
Если вы не любите читать можете посмотреть это небольшое видео — всё очень просто и наглядно:
Рассмотрим последовательность действий:
1) Топливный фильтр расположен справа перед топливным баком под днищем кузова. Топливо в системе двигателя находится под давлением, поэтому перед началом работы следует скинуть давление топлива. Для этого необходимо достать в моторном отсеке при выключенном зажигании из монтажного блока предохранитель Ef 18 топливного насоса: — Открываем у блока предохранителей крышку, нажав на защелку. — Находим нужный предохранитель и пинцетом для демонтажа извлекаем его.
2) Запускаем движок и даем ему проработать на холостом ходу до остановки. Включаем стартер на 2–3 секунды, и как итог сбросим давление в топливной системе.
3) На Лачетти фильтрующий элемент защищен пластиковым кожухом, который крепится болтами на 10. Его откручиваем и переходим дальше.
4) Небольшого размера отверткой разъединяем от фильтра фиксатор топливной трубки. Снять белого цвета наконечник трубки. С противоположной стороны проделываем ту же операцию
Обратите внимание, что способы крепления с двух сторон разные! Внимательно присмотревшись, будет понятно, как это сделать — на входе фильтра на пластиковый фиксатор нажимаем, и стягиваем топливный трубопровод со штуцера фильтра. — на выходе фильтра сжимаем защелки и стягиваем трубопровод
5) Снимаем старый фильтр
Внимание, довольно много бензина находится в топливном фильтре!
6) Убираем защитный чехол, освобождаем из хомута старый фильтр и устанавливаем новый. Затянуть хомут, вставить проводок.
7) Начинаем собирать все детали в обратной последовательности:
- Надеваем на штуцеры фильтра наконечники топливных трубок до защелкивания фиксаторов.
- Устанавливаем предохранитель топливного насоса.
- Включаем зажигание и проверяем герметичность.
И на этом заканчиваются манипуляции по замене топливного фильтра. Как вы могли заметить, в Шевроле Лачетти замена топливного фильтра не вызывает никаких сложностей и может быть произведена в собственном гараже на смотровой яме или на эстакаде.
Заключение.
На сегодня всё, надеюсь, статья была вам полезна и теперь самостоятельная замена топливного фильтра Шевроле Лачетти (Chevrolet Lacetti) не вызовет у вас затруднений. Если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.
голоса
Рейтинг статьи
Промывка форсунок двигателя
Почти все для промывки форсунок городят целые системы из трубок, шприцев, бутылок и ещё много из чего. На самом деле можно обойтись без всего этого.
Я делаю всё намного бюджетнее и без всяких заморочек. Откуда у нас лишние деньги и время? Правильно?
Снимаем с баллончика очистителя распылитель
Видим там штуцер, который по диаметру подходит под большинство разных форсунок, в том числе и для нашего Лачетти
Теперь подключаем наши два провода к форсунке. Один из проводов подключаем к положительной клемме аккумулятора, а второй кладём рядом с отрицательной.
Одеваем форсунку на штуцер баллончика и надавливаем
Прерывисто подключаем провод к отрицательной клемме аккумулятора. При этом форсунка будет открываться и пропускать через себя моющее средство под давлением из баллончика. Таким образом промываются каналы и сопла форсунки.
Внимание! Будьте осторожны, чтобы промывка не попала в глаза!
Промываем до тех пор, пока распыление не станет одинаково «пушистым» из всех сопел. У меня их два, у Вас может быть четыре.
Этот процесс сфотографировать не смог, так как третья рука почему-то ещё не отросла
Аналогичную операцию проводим со всеми форсунками.
Перед установкой форсунок на место имеет смысл новые уплотнительные колечки слегка смазать силиконовым спреем и обязательно промыть и протереть посадочные места форсунок в рампе и в коллекторе.
Проверка электрической части форсунки
Кроме механических дефектов, могут встречаться и электрические. Для более полной картины состояния форсунок, желательно проверить сопротивление их обмоток. Это сделать просто при помощи омметра.
Подключаем щупы омметра к выводам форсунки. Сопротивление должно быть одинаковым на всех форсунках и составлять 10-15 Ом.
На этих форсунках сопротивление одинаковое и составляет счастливые 13 Ом
Вывод. Понятное дело, что можно ещё замерить производительность форсунок на специальном стенде и всё такое. Но хочется всё сделать самому и с минимальными затратами. Поэтому считаю, что способы проверки и промывки, приведённые в статье, вполне могут выявить проблемные форсунки и промыть их без помощи каких-то спецов с СТО (ключевое слово — каких-то )
Проверка на герметичность и на качество распыления даст очень много сведений о состоянии форсунки.
Предлагаю наглядно посмотреть на проверку распыла форсунок на видео, снятым участником нашего сообщества Вячеславом
И конечно же не забудьте проверить герметичность соединений после сборки и запуска двигателя.
Всем Мира и ровных дорог!!!
По теме:
Электронный блок управления двигателем
Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.
При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.
Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.
Гараж
Перейти в гараж
← Вернуться Из списка
Датчик дросельной заслонки Chevrolet Aveo 1.6
Это как раз срабатывает датчик неровной дороги, который ложно считает, что происходят пропуски зажигания и блокирует подачу топлива. Бортовая система диагностики EOBD предлагает мастеру выполнить основные проверки и сохранить состояние и данные неисправностей в сканирующем приборе.
Это как раз срабатывает датчик неровной дороги, который ложно считает, что происходят пропуски зажигания и блокирует подачу топлива. Во время движения в воздухе содержится множество мелких механических частиц, способных повредить ДМРВ и, как следствие, привести к перебоям в работе двигателя.
Далее контроллер ЭСУД использует эту информацию и определяет, вызваны ли изменения в коленчатом валу самим пропуском зажигания или ездой по неровной дороге. Однако если установится диагностический код неисправности, то такой дополнительный код будет также установлен, что будет указывать на то, что данные о неровной дороге не использовались во время обнаружения пропуска зажигания из-за нарушения работы АБС.
Условия установки кода неисправности. Система АБС обнаружила сбой датчика скорости вращения колеса. Двигатель работает больше или ровно 10 секунд.
Действия, выполняемые при установке кода неисправности Контрольная лампа индикации неисправности не загорается. Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в протоколах неисправностей. Это глючит блок управления двигателем? Или производители всё же установили этот датчик, но в какое-то укромное место, чтобы этот датчик никто не нашёл? Разберёмся в этом по порядку и всё станет ясно. Для чего нужен датчик неровной дороги В этом вопросе тоже много заблуждений, а в интернете просто тонны не совсем корректной информации на эту тему о необходимости применения данного датчика — начиная от круиз-контроля и заканчивая экологией.
На самом деле датчик неровной дороги изначально не имел никакого отношения ни к круиз-контролю, ни к экологии. Хотя всё-таки был направлен в сторону экологии, но не на защиту самой экологии, а на защиту катализатора, который защищает экологию.
Так зачем и каким образом датчик неровной дороги защищает катализатор? Об этом уже упоминалось на странице Как удалить катализатор , но повторюсь и здесь.
Дело в том, что катализатор вещь весьма не дешёвая, а по статистике большинство случаев выхода его из строя связаны с его перегревом. Перегревается он не от выхлопных газов, как многие думают, а от пропусков воспламенения в цилиндрах двигателя.
Пропуск воспламенения — это по какой-то причине не воспламенившаяся топливо-воздушная смесь в цилиндре двигателя. Так как пропуски воспламенения перегревают катализатор?
Дело в том, что несгоревшая в цилиндре смесь попадает в катализатор и в результате каталитической нейтрализации сгорает в нем. Простыми словами — смесь сгорела не в цилиндре, а в катализаторе.
Естественно, чем больше пропусков воспламенения, тем больше смеси сгорает в катализаторе и тем больше он перегревается. Поэтому автопроизводители были вынуждены найти какой-то выход.
Это интересно: Габаритные размеры автомобиля Рено Дастер — геометрия кузова
F18D3 – самый мощный на «Лачетти»
Этот ДВС ставился на «Шевроле» в ТОПовых комплектациях. Отличия от младших версий – конструктивные:
- Ход поршня – 88.2 мм.
- Диаметр цилиндров – 80.5 мм.
Эти изменения позволили повысить объем до 1.8 литра; мощность – до 121 л.с.; крутящий момент – до 169 нм. Мотор соответствует стандарту Евро-5 и на 100 км расходует 8.8 литра в смешанном режиме. Требует масла в объеме 3.75 литра вязкостью 10W-30 или 5W-30 с периодичностью замены 7-8 тыс. км. Его ресурс – 200-250 тыс. км.
С учетом того, что F18D3 – это улучшенная версия моторов F16D3 и F14D3, недостатки и проблемы здесь те же. Серьезных технологических изменений нет, поэтому владельцам «Шевроле» на F18D3 можно порекомендовать заливать качественное топливо, всегда прогревать мотор до 80 градусов и следить за показаниями термометра.
Также существует 1.8-литровая версия T18SED, которая ставилась на «Лачетти» до 2007 года выпуска. Затем его улучшили – так появился F18D3. В отличие от T18SED, на новом агрегате нет высоковольтных проводов – вместо них применен модуль зажигания. Также ремень ГРМ, помпа и ролики немного изменились, но по характеристикам между T18SED и F18D3 различий нет, и водитель не заметит разницу в управлении вообще.
Среди всех моторов, устанавливаемых на «Лачетти», F18D3 – единственный силовой агрегат, на который можно поставить компрессор. Правда, у него высокая степень сжатия – 9.5, поэтому ее предварительно нужно понизить. Для этого ставят две прокладки ГБЦ. Для установки турбины поршни заменяют на кованные со специальными проточками под низкую степень сжатия, устанавливают форсунки 360cc-440cc. Это позволит поднять мощность до 180-200 л.с. Стоит отметить, что ресурс мотора при этом упадет, расход бензина возрастет. Да и сама задача сложная и требует серьезных финансовых вложений.
Более простой вариант – установить спортивные распредвалы с фазой 270-280, паук 4-2-1 и выхлоп разрезом 51 мм. Под эту конфигурацию стоит прошить «мозги», что легко позволит снять 140-145 л.с. Для еще большей мощности требуется портинг ГБЦ, увеличенные клапаны и новый ресивер для Lacetti. Около 160 л.с. в итоге можно получить.
Выбор датчика
Для того чтобы заменить неисправный регулятор холостого хода, потребуется приобрести новую деталь. Современные производители маркируют детали специальным кодом или артикулом. Европейские производители маркируют этот узел номером 1920 для автомобилей Лачетти.
Стоит помнить, что приобретенные некачественные детали или бывшие в употреблении, не гарантируют долговременную и стабильную работу автомобиля
Приобретая РХХ или весь блок дроссельной заслонки, стоит обратить внимание на следующее:
- Корпус детали не должен иметь несимметричных отверстий крепления, повреждений и оплывов пластика.
- Соединительные клеммы должны быть выполнены из толстого металла. Они не должны сгибаться или болтаться.
- Пружина РХХ должна иметь столько же витков, как и оригинальная, а также иметь схожий диаметр.
Все эти нюансы помогут определить оригинальные и качественные запасные части регулятора холостого хода. Увеличить срок службы этого узла помогут некоторые полезные советы:
- четко следить за чистотой внутри дроссельного блока;
- чаще промывать РХХ растворителем;
- не допускать перенапряжение в цепи питания, коротких замыканий;
- не допускать одновременную работу фар, подфарников, кондиционера и магнитолы, во время работы двигателя на холостом ходу.
Включение большого количества электронных элементов негативно влияет на работу генератора, что может стать причиной выдачи неправильного кода повреждения.
Проблемный запуск двигателя Шевроле Лачетти может быть спровоцирован неисправностью регулятора холостого хода . В данном случае из-за неправильной работы РХХ нарушаются пропорции топливо-воздушной смеси .
Артикул запчасти регулятора холостого хода на Лачетти:
При поломке регулятора холостого хода двигатель начинает работать хаотично: плавают обороты, ухудшается разгон, теряется тяговая мощность. Изношенный регулятор нуждается в срочной замене .
Двигатель Шевроле Лачетти 1.4 литра
1.4-литровый мотор наряду с 1.6-литровым собратом принадлежат к корейской серии E-TEC II, которая создана на базе опелевского семейства Family 1 engine. Эти инжекторные двигатели конструктивно довольно просты: здесь чугунный блок цилиндров, алюминиевая 16-клапанная головка с гидрокомпенсаторами, привод ГРМ ремнем и система изменения геометрии впуска.
Эти двигатели известны своей способностью быстро закоксовываться и виной тому работа системы ЕГР. После определенной степени загрязнения их клапана заклинивают в открытом положении, вслед за этим впускной коллектор зарастает нагаром и мотор начинает глохнуть. От нагара клапана подвисают, что сперва негативно сказывается на стабильности их работы, а потом и вовсе оборачивается поломкой. После модернизации 2007 года эта проблема ушла.
| 1.4 л F14D3 MКП5 | |
| Тип | инжектор |
| Топливо | бензин АИ-92 |
| Расположение | поперечное |
| Цилиндры | 4 в ряд |
| Клапана | 16 |
| Рабочий объем | 1399 см³ |
| Мощность | 94 л.с. |
| Крутящий момент | 127 Нм |
| Разгон до 100 км/ч | 11.6 с |
| Скорость (макс) | 175 км/ч |
| Экологич. класс | Евро 4 |
| Расход город | 9.8 л |
| Расход трасса | 5.7 л |
| Расход смешанный | 7.2 л |
Отличный FAQ по всем основным проблемам модели Лачетти ищите тутFORUM
Датчики концентрации кислорода Лачетти
На автомобиле установлены два датчика концентрации кислорода: один на выпускном коллекторе (управляющий),…
Датчик концентрации кислорода Шевроле Лачетти
…второй — на приемной трубе (диагностический).
Датчики концентрации кислорода Лачетти
Управляющий датчик концентрации кислорода представляет собой гальванический источник тока, выходное напряжение которого зависит от концентрации кислорода в окружающей датчик среде. По сигналу от датчика о наличии кислорода в отработавших газах ЭБУ корректирует подачу топлива форсунками так, чтобы состав рабочей смеси был оптимальным для эффективной работы каталитического нейтрализатора отработавших газов. Кислород, содержащийся в отработавших газах, после вступления в химическую реакцию с электродами датчика создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В до 0,9 В. Низкий уровень сигнала соответствует бедной смеси (наличие кислорода), а высокий уровень — богатой (кислород отсутствует). Когда датчик находится в холодном состоянии, выходной сигнал датчика отсутствует, т. к. его внутреннее сопротивление в этом состоянии очень высокое — несколько МОм (система управления двигателем работает по разомкнутому контуру). Для нормальной работы датчик концентрации кислорода должен иметь температуру не ниже 300 °C. С целью быстрого прогрева датчика после пуска двигателя в датчик встроен нагревательный элемент, которым управляет ЭБУ. По мере прогрева сопротивление датчика падает, и он начинает генерировать выходной сигнал. Тогда ЭБУ начинает учитывать сигнал датчика концентрации кислорода для управления топливоподачей в режиме замкнутого контура. Датчик концентрации кислорода может выйти из строя в результате применения этилированного бензина или использования при сборке двигателя герметиков, содержащих в большом количестве силикон (соединения кремния) с высокой летучестью. Испарения силикона могут попасть через систему вентиляции картера в камеру сгорания двигателя. Присутствие соединений свинца или кремния в отработавших газах может привести к выходу датчика из строя.
Датчики концентрации кислорода Лачетти: управляющий и диагностический
Главной функцией диагностического датчика двигателя Шевроле Лачетти является оценка эффективности работы каталитического нейтрализатора отработавших газов. Сигнал, генерируемый датчиком, указывает на наличие кислорода в отработавших газах после каталитического нейтрализатора. Если каталитический нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика. Принцип работы диагностического датчика такой же, как и у управляющего датчика концентрации кислорода.
При неисправности датчиков концентрации кислорода ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Вот статья Замена датчика кислорода Лачетти
Электронный блок управления двигателем
Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.
При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.
Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.
Проблемы с давлением топлива
Представим, что топливный насос износился и не может создать давление в 4 бара или ограничитель давления прохудился и также не держит давление в 4 бара. Допустим, давление не поднимается выше 2,5 бар. В таблицах прошивки ЭБУ есть чёткий алгоритм действий, при каких условиях производить ту или иную коррекцию времени впрыска. Но ЭБУ не видит, что давление не 4 бара, а всего 2,5 и продолжает делать свою работу по вписанным в таблицы алгоритмам. А из-за пониженного давления в рампе через форсунки проходит меньшее количество топлива, чем положено. Соответственно, и во время коррекции времени впрыска, топлива будет проходить недостаточно за то время, которое даёт ЭБУ. Так мы получим провал во время нажатия педали газа.
Представим обратную ситуацию. Регулятор или ограничитель давления заклинили в открытом положении. Давление возросло и стало выше положенного. Это тоже не есть хорошо. Это приведёт к рывкам в переходных режимах, перерасходу топлива. Такие же симптомы и при негерметичности форсунок.
Замена датчика заднего хода на Лачетти
Для замены датчика потребуется ключ на 19. Работы проводятся самостоятельно за 5 минут. Переустановку деталей необходимо проводить очень быстро. Поскольку регулятор напрямую контактирует с системой смазки коробки, при демонтаже элемента начинает вытекать трансмиссионная жидкость, поэтому после переустановки рекомендуется проводить замер смазочного материала и при необходимости доливать.
Порядок замены регулятора по шагам.
- Установить нейтральную передачу, зажигание не включать, АКБ отсоединить.
- Вытащить колодку от разъема датчика.
- Ключом на 19 открутить регулятор.
- Проверить установочное кольцо.
- Установить новый элемент.
Проверить количество масла, при необходимости долить. ТО механической коробки проводят каждый 10 000 км, в процессе диагностики рекомендуется проверять работоспособность регулятора холостого хода
Во время замены регулятора опытные водители рекомендуют обращать внимание на качество трансмиссионной жидкости. Если масло потеряло цвет, в составе наблюдается взвесь, чувствуется запах гари — это признаки того, что в МКП присутствуют выработанные элементы
Это могут быть истертые или сломанные шестерни синхронизатора, разбитое посадочное место, выработка подшипников.
Датчик заднего хода на Шевроле Лачетти относится к частым расходникам, на рынке достаточное количество неоригинальных реплик, стоимостью от 100 руб
Производитель допускает устанавливать в систему не заводские комплектующие, важно соблюдать размерность элемента, длину выноса кнопки и подходящий размер крепежей
