Датчик детонации: как проверить и поменять

Проверка работоспособности и замена

Поэтому в обязательном порядке при появлении указанных признаков, проверяется работоспособность этого датчика детонации. А сделать это можно двумя способами.

1. Первый заключается в замере сопротивления ДД. Для этого необходимо подключить к его выводам мультиметр, выставленный на проверку сопротивления с уровнем измерения до 2 кОм. После подключения на дисплей выведется значение сопротивления датчика. Затем необходимо несильно постучать по нему ключом или небольшим молоточком. Из-за ударов пьезоэлемент будет срабатывать, что привет к увеличению сопротивления. У исправного датчика значение должно повышаться при ударе и сразу же возвращаться к обычному значению. Если сброса сопротивления не происходит – датчик неисправен.
2. Второй способ лучше, поскольку позволяет оценить исправность датчика на работающем двигателе, что дает более точную информацию о его состоянии. Для этого необходимо запустить мотор и установить 1500-2000 об/мин на тахометре. При этом обороты должны держаться стабильно и не плавать. Далее подбираемся к установленному на моторе датчику и ключом или молоточком наносим по нему несильные удары. Если устройство исправно, то он воспримет эти удары за детонацию и передаст сигнал на ЭБУ, а тот уже скорректирует угол. Из-за этого обороты двигателя понизятся, а после прекращения постукиваний, они вернутся до заданного значения.

Таким простыми способами можно проверить датчик детонации двигателя. Единственная проблема, которая может возникнуть при проверке или замене – это место расположения. У 8-клапанных двигателей обычно до него добраться несложно. А вот у моторов на 16 клапанов он обычно располагается под выпускным коллектором, поэтому доступ до него затруднителен.

ДД ремонту не подлежит, поэтому при выявлении его неисправности он просто заменяется. И сделать это было бы нетруддно, если бы ни неудобное его расположение. В некоторых случая добраться до него можно только из-под автомобиля.

Но сама замена – простая. Отсоединяется фишка с проводкой, а затем выкручивается болт крепления или сам датчик (зависит от его конструкции). После на место устанавливается новый элемент и подключается к проводке.

Характеристики датчика массового расхода воздуха

Датчик массового расхода воздуха тоже закреплен в верхней части блока цилиндров и закрывает собой входное отверстие воздушного фильтра. ДМРВ непрерывно посылает сигналы в бортовой контроллер, их частота зависит от количества проходящего через фильтр воздуха. Поломка этого устройства происходит редко, но тогда поведение автомобиля может стать непредсказуемым.

Двигатель может заглохнуть, будет расти расход горючего. Это связано с тем, что ЭБУ без участия датчика определяет объем нужного для воспламенения топливовоздушной смеси воздуха, основываясь на числе оборотов коленвала и положении дроссельной заслонки. ДМРВ имеет встроенный датчик температуры, который измеряет температуру проходящего через фильтр воздушного потока. Признаками того, что датчик массового расхода воздуха сломался, являются низкая тяга мотора и повышенный расход топлива.

Если это случилось, ДМРВ следует отключить и заменить на новый. Для этого сначала надо отсоединить его разъем и завести двигатель, чтобы ЭБУ перешел в аварийный режим. Степень повреждения датчика можно иногда оценить на глазок

Еще в случае симптомов неисправности ДМРВ следует обратить внимание на состояние внутренней поверхности патрубка, на котором установлен датчик. Она должна быть сухой, и в патрубке не должно быть масляного налета

ДМРВ может выйти из строя в результате попадания на него загрязнений, а происходит это из-за поздней замены воздушного фильтра, который втягивает в себя много разных загрязнителей из окружающего воздуха

Поэтому так важно менять воздушный фильтр вовремя. Причиной неисправности ДМРВ может стать и повреждение его уплотнительного кольца

Тем не менее при всей своей уязвимости ДМРВ может служить очень долго и при соблюдении правил ухода за автомобилем не доставляет проблем. Кстати, при запуске двигателя Калина можно определить повреждение ДМРВ: при неисправном датчике стрелка тахометра будет сильно вилять из стороны в сторону, а бортовой компьютер (если он установлен) зафиксирует рост расхода топлива.

Назначение датчика детонации

Основное назначение датчика детонации двигателя – корректировка угла зажигания двигателя при наличии эффекта детонации двигателя. Детонация двигателя, как правило, связана с ранним зажиганием. Раннее зажигание в двигателе возможно при:

• заправке некачественным топливом (например, с меньшим октановым числом);
• износом газораспределительного механизма;
• неправильной регулировке угла зажигания во время регламентных и ремонтных работ.

При обнаружении сигнала от датчика детонации блок управления двигателя корректирует подачу топлива, уменьшает угол опережения зажигания, то есть запоздняет зажигание, предотвращая эффект детонации. Если датчик работает некорректно, то эффект детонации предотвращаться не будет. Это может привести к серьезным последствиям, а именно:

• значительному увеличению нагрузки на узлы и механизмы двигателя;
• неисправности системы газораспределения;
• более серьезным проблемам вплоть до необходимости капитального ремонта двигателя.

Выход из строя датчика детонации возможен по причинам:

• естественного износа;
• механического повреждения при ремонтных работах или в случае дорожно-транспортного происшествия.

Датчики АКПП

Автоматическая коробка передач для управления режимами использует много датчиков. Основные датчики:

Датчик скорости автомобиля. Представляет электромагнитный датчик, расположенный на коробке в районе выходного вала АКПП Хонда Аккорд 7. В случае неисправности пропадают данные о скорости на приборной панели (падает стрелка спидометра), коробка передач переходит в аварийный режим.

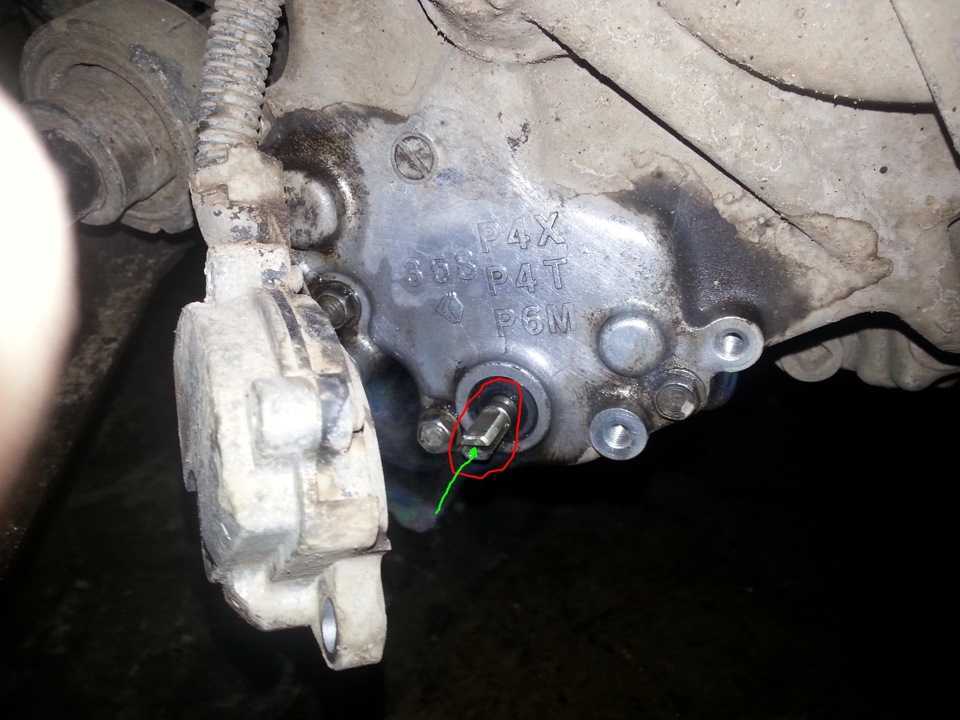

Датчик селектора АКПП. При неисправности датчика либо его смещении нарушается распознавание момента выбора режима АКПП. В этом случае может быть заблокирован запуск двигателя, перестают гореть индикаторные сигналы положения скорости.

Как проверить датчик детонации ВАЗ 2114—2115 в домашних условиях?

Начну сегодняшнюю статью с рассказа о том, что такое датчик детонации (ДД) и для чего он нужен двигателю автомобиля. Этот датчик необходим, как это уже понятно из названия, для того чтобы следить за детонацией в двигателе, а также стуках, которые свидетельствуют о неисправностях.

Каждый стук заставляет датчик производить импульс с определенного напряжения. После этого импульс идет на контроллер, который производит последующую обработку. Контроллер регулирует угол опережения зажигания зависимо от величины полученного импульса, весь процесс занимает считанные доли секунд, поэтому чаще всего мы просто не можем ничего ощутить.

ДД относится к той категории автомобильных датчиков, которые выходят из строя очень редко, за что ему и его создателям — ОГРОМНОЕ водительское СПАСИБО! ?

Где находится датчик детонации?

Датчик детонации ВАЗ 2114—2115 расположен между вторым и третьим цилиндром на блоке двигателя, он может быть одно- или двухконтактным.

Методы проверки датчик детонации ВАЗ 2110

Если появились признаки неисправности датчика детонации, то в первую очередь требуется проверить лог ошибок в бортовом компьютере. О неисправности ДД говорят:

• код 0325, обозначает обрыв в цепи датчика;
• код 0326 или 0327, сообщает о низком уровне сигнала;
• код 0328, слишком высокая амплитуда исходящего от датчика напряжения.

Косвенно проверить ДД можно проконтролировав сопротивление мультиметром. У работающего датчика оно находится в пределах от 1 до 10 МОм.

Также мультиметром следует проверить напряжение. Для этого щупы подключаются к контактам, а по рабочей поверхности ДД наносятся легкие удары болтом или стержнем. При отсутствии скачков напряжения датчику требуется замена.

Замеры датчик детонации ВАЗ 2110

Теперь можно сделать проверку с помощью мультиметра, на котором выставлено минимальное значение.Если датчик одно контактный, то минусовой провод мультиметра (он обычно черный) подключается к тому месту, где устанавливается крепежный болт, а плюсовой (как правило – красный) к контакту сигнала в разъеме.

Проверка двух контактного датчика осуществляется путем подключения провода мультиметра к соответствующему контакту «-» к «-», «+» к «+». Дальнейшие действия идентичны. Чтобы активировать датчик, по нему нужно чем-либо не очень сильно постучать (например, отверткой).

Если неисправности отсутствуют, будут отмечаться скачки напряжения. Примерно от 40 до 200 мВ. Кроме того, не помешает проверка внутреннего сопротивления, которое должно стремиться к нулю. Если вы обнаружите, что с датчиком все в порядке, тогда ищите обрыв в цепи. В таком случае лучший совет – заменить всю колодку с проводами.

Если сопротивление другое, или нет скачков напряжения, значит именно с самим датчиком не все в порядке и ему нужна замена. Новый устанавливается в последовательности, обратной снятию.

Проверка исправности, обслуживание и процедура замены датчика детонации ВАЗ 2110

Принцип действия такого прибора, как датчик детонации, аналогичен на всех современных транспортных средствах. Этот прибор обладает достаточной надежностью и состоит из однородного монолита с интегрированной специальной пластиной с пьезоэлектрическим элементом, которая реагирует на ударное воздействие нужной частоты. Именно такое волновое воздействие с определенной частотой образуется в блоке цилиндров силовой установки при сжигании воздушно-топливной смеси.

Электрический ток с напряжением несколько милливольт, который появляется в результате этого воздействия, служит тем источником измерений, которые подаются на автомобильный бортовой компьютер. И уже электронная система транспортного средства корректирует величину угла опережения зажигания, нейтрализуя этими действиями возможные ударные воздействия, возникающие при детонации горючего.

При том, что датчик детонации ВАЗ 2110, цена которого достаточно приемлема, имеет небольшие линейные размеры и весьма прост в конструктивном исполнении, его значение трудно переоценить. Ведь утрата коммутирующего сигнала от этого изделия ведет к высвечиванию соответствующего отказного кода на дисплее бортового компьютера, что расшифровывается в ВАЗ 2110, как ошибка датчика детонации и ведет к переводу ЭБУ в безопасный режим эксплуатации.

Это, в свою очередь, оптимизирует программные затраты электронного блока управления, настраивает угол опережения зажигания на минимальное значение, что приводит к увеличению расхода топлива и уменьшению динамической мощности автомобиля.

В случае обрыва датчика детонации автомобиль в течение какого-то промежутка времени находится в эксплуатации без этой настройки. То же самое касается случая, когда в датчике детонации неисправности выявлены, но нет возможности произвести его замену. В любом случае, затягивать с ремонтов или заменой этого прибора не стоит.

Датчик детонации Mazda 3

Датчик детонации (далее DD) в автомобиле Mazda 3 предназначен для контроля степени детонации при работе двигателя. Где DD: штатное положение в блоке цилиндров, между вторым и третьим цилиндрами.

От полноты функциональности ДД зависит мощность, расход топлива, динамика разгона, стабильность на холостом ходу.

Датчик детонации на Мазда 3: расположение, за что отвечает, цена, артикулы

Наиболее частые причины детонации

• Низкооктановая топливная смесь;
• Особенности конструкции двигателя: величина сжатия, объем камеры сгорания, количество свечей зажигания;
• Условия эксплуатации автомобиля;
• Состав горючей смеси: обогащение, истощение;
• Время зажигания;
• Количество нагара на стенках камер сгорания;
• Повышенный уровень теплоотдачи элементов КШМ.

Принцип работы ДД

В основном работа основана на действии пьезоэлемента. Внутри конструкции DD установлен пьезоэлектрический каркас, на который опирается пластина. Когда происходит детонация, на пластине создается напряжение. Конечно, его стоимость невелика, но на колебания хватит.

Когда раскачка исчезает, угол стрельбы возвращается в исходное положение. Таким образом, максимальный КПД силового агрегата достигается при определенных условиях эксплуатации.

Если DD выходит из строя, на приборной панели отображается ошибка «Check Engine». При этом силовой агрегат не перестает работать.

Признаки неисправности ДД

• Электронный блок управления двигателем на панели приборов сообщает об ошибках: P1267, P7850, P3388, P1892.
• На холостом ходу силовой агрегат работает нестабильно.
• При движении под уклон реальной мощности двигателя не хватает, «требует» переключения на пониженный ряд.
• Повышенный расход топлива.
• Сложность запуска холодного двигателя;
• Двигатель внезапно останавливается.

Название / позиция каталога	Цена в рублях
Mazda ZJ0118921 — оригинал	Начиная с 2600
Mobiletron KSJP006	С 2100 г
ЭТО БЫЛО 550 340	С 2100 г
Zzvf GRA0112J0	С 2200

Как проверить датчик детонации, самостоятельно заменить на Мазда 3

Сообщение о системной ошибке на панели управления еще не гарантирует 100% отказ DD. Иногда достаточно продуть, просушить и переустановить.

После мытья машины, проезда по лужам, в случае дождя вода попадает в контроллер. Контакты замкнуты накоротко, скачок напряжения расценивается ЭБУ как ошибка. Наконец, на приборной панели отображаются P1267, P7850, P3388, P1892.

Чтобы объективно оценить состояние сахарного диабета, необходимо проводить комплексную профилактику с помощью цифровой техники. В домашних условиях можно использовать мультиметр. Устройство доступно каждому автолюбителю.

Пошаговый процесс диагностики

• Устанавливаем машину на смотровом канале. При наличии можно использовать гидравлический подъемник;
• Открытие капота для улучшения обзора;
• Затем визуально находим ДД между вторым и третьим цилиндрами, под выпускным коллектором;
• Следим за проводкой от контроллера по пути к блоку управления. Найдите карточку контакта, отключите от нее;
• Подводим клеммы мультиметра к концевым выключателям;
• Проводим реальные замеры, сравниваем полученные результаты со стандартами;
• На основании полученных данных принимаем решение о целесообразности дальнейшего использования оборудования.

Некоторые автомобилисты и мастера практикуют разборку выпускного коллектора для диагностики и замены контроллера. Однако такой подход экономически неприемлем, так как он очень дорогостоящий.

Поэтапное руководство по замене датчика детонации

Необходимые материалы, инструменты:

• Ключ, перейдите к «14»;
• Хомут, удлинение кривошипа;
• Новая уплотнительная прокладка;
• Термостойкий герметик;
• Новый DD;
• Дополнительное освещение по мере необходимости.

• Устанавливаем машину на ровную площадку, можно иметь смотровой канал;
• Отсоедините клеммы питания от АКБ;
• Снимите корпус воздушного фильтра, а также сам чистящий элемент;
• Откручиваем топливную планку;
• Отсоединить проводку, трубы;
• Отодвигаем трубы в сторону для удобства;
• Откручиваем шесть болтов — крепления выпускного коллектора;
• Снимаем его со стенки блока цилиндров;
• Отвинтите регулятор битов ключом на «19;
• Заменяем на новый, прикручиваем обратно;
• Соберите конструкцию в обратном порядке. Замена завершена.

Средний срок службы ДД неограничен, но на практике не превышает пяти лет. В редких случаях ресурс достигает шести лет.

При затруднениях с ремонтом обращайтесь в мастерские специалистов, руководителей мастерских

Обратите внимание, что непрофессиональный ремонт не гарантирует полную работоспособность оборудования

Методы контроля неисправности датчика детонации

Основным признаком неисправности датчика детонации является наличие детонационного эффекта двигателя, который хорошо ощущается при резком нажатии педали акселератора под нагрузкой, например, при движении под уклон или при ускорении. В этом случае необходимо проверить работоспособность датчика.

Самый надежный метод определения неисправности датчика детонации двигателя Аккорд 7 — компьютерная диагностика. Код неисправности P0325 соответствует ошибке датчика детонации. Также возможно использование параметрического метода управления. Для этого датчик необходимо снять. Далее необходимо с помощью высокочувствительного вольтметра переменного тока (в крайнем случае можно использовать мультиметр, установив переключатель на самый низкий предел измерения напряжения переменного тока) или осциллографа, чтобы проверить уровень сигнала между корпусом и датчик выхода при малых нажатиях на прибор.

проверить датчик простым набором мультиметра невозможно.

Как проверить датчик детонации

• Равной заменой рабочим датчиком.
• Тестирование электронного блока на запущенном двигателе.
• С помощью мультитестера.

Устройство датчика довольно надежное и простое, поэтому крайней необходимости в постоянном его обслуживании и контроле не требуется, кроме заводского брака или явных признаков поломки.

Признаки неисправности

1. Повышенный расход топлива.
2. Плохая приемистость.
3. Загорается индикатор «Чек» на приборной панели.
4. Часто возникающий звук детонации.
5. Большая дымность выхлопных газов.
6. Уменьшение мощности двигателя.

Основным признаком поломки датчика детонации является загорание индикатора ошибки на приборной панели. Исправность этого датчика или его поломка определяется электронным блоком, и при отсутствии сигнала необходимой формы и величины, компьютер переключается в режим тестирования фактора неисправности датчика. Если такая настройка не дает результата, то электронная система обогащает горючую смесь и одновременно снижает угол опережения зажигания.

Аналогичный порядок действий обусловлен необходимостью предотвращения выхода из строя газораспределительного механизма и последующее разрушение элементов поршневой группы.

Неисправный датчик детонации не способен остановить работу мотора, поэтому часто у многих водителей появляется вопрос о том, на что может влиять этот датчик, и нужен ли он вообще, если работоспособность силового агрегата сохраняется.

Его поломка делает функционирование автомобильного двигателя не оптимальной. Чтобы создать повышенную экономичность и эффективность мотора автомобиля, его главный режим подобран в интервале наименьшего обогащения топливной смеси. При наибольшем угле зажигания. Такие наиболее выгодные условия близки с режимом появления и развития горения топлива с детонацией.

С помощью контроля над детонацией удается подойти наиболее близко к границе, за которой оптимальное сгорание топлива переключится на детонационный режим, с быстрым последующим выходом двигателя из строя. Наиболее выгодная по экономии топливная смесь является такой смесью, которая горит с малым признаком возникновения детонации. Считывание датчиком явления детонации дает возможность точно откорректировать состав горючей смеси.

По принципу действия этот датчик аналогичен простому пьезоэлектрическому микрофону, который отрегулирован на некоторую частоту звука, который характерен только для детонации. В работающем моторе много деталей, создающих звук определенной собственной частоты. Чтобы предотвратить ложные срабатывания датчика на посторонние звуки, его чувствительный элемент – сенсор, настраивается на детонационную звуковую волну.

Для детонации характерен звук частотой от 25 до 75 герц. Другие звуки способны сказать о неисправностях вкладышей, поршней и пальцев двигателя.

Сильные металлические звуки, появляющиеся при первых симптомах детонации топливной смеси, проходя по металлическому блоку двигателя, доходят до пьезокристалла, встроенного в корпус, и вынуждают его колебаться в резонанс и генерировать на клеммах слабый электрический сигнал.

Действие датчика детонации заключается в получении от электронного блока сигнала определенной частоты и величины. При этом он оставляет его без изменений, и доказывает свою работоспособность. Когда пьезокристал срабатывает, то частота и величина сигнала повышаются, что позволяет микрокомпьютеру откорректировать характеристики работы двигателя. При этом сила сигнала на клеммах датчика непосредственно зависит от силы колебаний звука.

По устройству отличают два главных вида датчиков детонации:

1. Широкополосные датчики.
2. Резонансный вид датчика.

Первый вид устройства принимает несколько основных значений частоты сигнала. По ним он создает определенную величину и частоту сигнала для электронного блока. Второй вид настроен на другую определенную частоту, и выдает сигнал только при возникновении или совпадении резонанса с волнами звука, создающимися явлением детонации при сгорании топливной смеси.

где стоит, замена, для чего нужен

Для того чтобы двигатель работал ровно и моментально отзывался изменением количества оборотов на нажатие педали газа, необходимо обеспечить работоспособность всех основных и вспомогательных элементов.

Датчик детонации автомобиля Мазда 3 является именно таким, на первый взгляд, недостаточно важным элементом системы зажигания.

Для чего нужен датчик детонации

Несмотря на свою миниатюрность, датчик детонации является необходимым элементом системы зажигания. Наличие этого устройства предупреждает появление взрывообразного воспламенения топлива, тем самым, улучшая его динамические показатели.

Детонация не только негативно сказывается на приемистости мотора, но и приводит к повышенному износу основных элементов силового агрегата. По этой причине следует постоянно поддерживаться эту деталь в рабочем состоянии.

Признаки неисправности

Эксплуатация автомобиля с неисправным датчиком детонации нежелательна, поэтому при наличии отклонений в работе двигателя, следует проверить систему зажигания в целом и состояния элемента, отвечающего за коррекцию работы агрегата при взрывном возгорании топлива, в частности. Чтобы не совершать большого количества лишних действий, рекомендуется ознакомиться с основными признаками неисправности. Наличие следующих «симптомов» может указывать на неисправность этой детали в автомобиле Mazda 3:

• Снижение мощности двигателя.
• Повышенный расход топлива.

Кроме того, при выходе из строя этой детали на приборной панели может загораться «Check Engine». Иногда это происходит только под значительной нагрузкой.

Как заменить

Замена датчика детонации автомобиля Мазда 3 должна начинаться с демонтажных работ. Чтобы случайно не удалить другую деталь необходимо точно знать о том, где стоит этот элемент системы зажигания автомобиля. Для обнаружения детали достаточно открыть капот двигателя и посмотреть на блок цилиндров. Между вторым и третьим поршневым элементом будет находиться эта деталь.

Работа по замене датчика детонации осуществляется в такой последовательности:

• Отсоединить минусовую клемму аккумулятора.
• Снять впускной коллектор.
• Отсоединить контактные провода.
• Открутить деталь.

Установка нового датчика детонации осуществляется в обратном снятию порядке.

Своевременная замена этого небольшого по размеру элемента, позволит избежать перерасхода топлива, а также чрезмерного износа двигателя. Учитывая незначительный вес и габариты этой детали, а также минимальные временные затраты на ее замену, можно приобрести заранее и всегда возить с собой багажнике новый датчик.

7.7. Проверка исправности состояния и замена датчика ВМТ / положения коленчатого вала (TDC/СКР)

1. Датчик положения коленчатого вала (СКР) служит для определения моментов впрыска и воспламенения топлива в каждом из цилиндров двигателя. Датчик ВМТ (TDC) используется при определении угла опережения зажигания в момент запуска двигателя. На 4-цилиндровых двигателях датчики TDC и СКР крепятся под нижней крышкой газораспределительного ремня. Модели V6 оборудованы двумя датчиками TDC, установленными позади крышки кожуха распределительного вала переднего ряда цилиндров и одним датчиком СКР, закрепленным под нижней крышкой газораспределительного ремня. Выход из строя датчика СКР/TDC на 4-цилиндровых моделях приводит к записи в память системы самодиагностики кода неисправности Р0335, Р0336, Р0361 или Р0362. На моделях V6 неполадки в цепи датчиков TDC характеризуются кодами Р1361, Р1362, Р1366 или Р1367. Кодами отказов датчика СКР являются комбинации Р0335 и Р0336. Подробнее см. Раздел Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей.

2. Рассоедините разъем электропроводки датчика и подключите омметр к контактным клеммам 1 и 2. Требуемые значения приведены в Спецификациях к настоящей Главе. Данная проверка позволяет удостовериться в исправности функционирования датчика ВМТ (TDC). Теперь подсоедините омметр к клеммам датчика СКР (клеммы 3 и 4). Сравните результат измерения с требованиями Спецификаций.

3. Удостоверьтесь в отсутствии пробоев на массу каждой из клемм: проводимости быть не должно. 4. В случае отрицательных результатов описанной проверки замените датчик СКР/TDC.

5. Для проверки датчика СКР рассоедините разъем его электропроводки и подключите омметр к клеммам 1 и 2. Сравните результат измерения с требованиями Спецификаций.

6. Для проверки исправности функционирования датчиков ВМТ (TDC) рассоедините соответствующий разъем и измерьте сопротивление между клеммами 1 и 2 (датчик ВМТ № 1) и 3 и 4 (датчик № 2). Сравните результат с требованиями Спецификаций.

7. Удостоверьтесь в отсутствии пробоев каждой из клемм на массу. 8. При отрицательных результатах описанных проверок замените неисправный датчик.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. С целью обеспечения доступа к датчикам ВМТ (TDC) и СКР на 4-цилиндровых двигателях необходимо снять крышку газораспределительного ремня (см. Главе Двигатель).

3. На моделях V6 под крышкой газораспределительного ремня помещается лишь датчик СКР. Процедура снятия крышки описана в Главе Двигатель.

4. Далее, чтобы добраться до датчиков ВМТ №№ 1 и 2 (двигатели V6) необходимо снять зубчатое колесо и заднюю крышку газораспределительного ремня с передней головки цилиндров, — см. Главу Двигатель.
