Как снять передний тормозной диск ваз 2114

Меняем тормозные диски на ВАЗ 2114 самостоятельно: проверяем износ

В тормозной системе ВАЗ 2114 наиболее подверженной износу деталью являются колодки, как правило на 1 замену дисков приходится 2-3 замены колодок. На то, с какой скоростью они будут изнашиваться, влияет три фактора:

1. Материал изготовления фрикционных накладок;
2. Правильность функционирования тормозной системы- если тормозные цилиндры работают неправильно, либо диски имеют повреждения, колодки будут изнашиваться неравномерно;
3. Стиль вождения — чем интенсивнее нагружаются элементы системы, тем быстрее они изнашиваются.

На панели приборов четырнадцатой расположен индикатор износа тормозных колодок. О том, что необходимо их менять, свидетельствует непрерывное свечение индикатора. Однако не стоит полностью доверять электронике. Проверять степень износа агрегата необходимо регулярно, каждые 10 тыс. километров.

Чтобы проверить износ тормозного диска и колодок необходимо поставить четырнадцатую на ручной тормоз и под задние колеса установить башмаки (упоры). Далее, ослабляем фиксирующие колеса гайки и поднимаем автомобиль на домкрат. Полностью откручиваем и снимаем колеса, очищаем элементы тормозной системы от грязи.

Теперь берем штангенциркуль и выполняем замеры. Ниже приведен критический минимум толщины основных агрегатов. Если замеры показали, что износ передних тормозных колонок либо дисков превысил данные показатели, их необходимо менять в срочном порядке:

• Минимальная допустимая толщина дисков — 10,8 мм;
• Толщина фрикционных накладок на колодках — 1.5 мм;
• Диаметр заднего барабанного тормоза — 201,5 мм.

Также замена узлов необходима в случае, если визуальный осмотр показал наличие агрегатах каких-либо механических повреждений — трещин, выбоин, сколов, искривлений, или люфта в соединениях.

Проверяем износ и принимаем решение о замене диска и колодок

Почему первыми тормозят задние колеса

Тормозная система предназначена для остановки автомобиля, для управляемого изменения скорости, а также для удерживания авто на месте на протяжении длительного времени. Тормозная сила может создаваться электрическим или гидравлическим тормозом-замедлителем в трансмиссии, двигателем, колесным тормозным механизмом. В машины устанавливают 3 разновидности тормозных систем: стояночная, рабочая, запасная.

В тормозных системах используют такие типы тормозных приводов: гидравлический, механический, электрический, пневматический и комбинированный. Независимо от типа привода автомобиль всегда тормозит четырьмя колесами. Передние колеса автомобиля блокируются первыми.

Получается, что первыми тормозят именно передние колеса. Некоторые думают, что задние колеса тормозят первыми, потому что во время торможения большая часть массы авто приходится на переднюю ось, в то время как задняя часть разгружается. Но это не так. Если бы задние колеса блокировались первыми, то машину бы бросало в занос, ведь при блокировании задних колес, машине уже вс равно, в какую сторону двигаться. Так что задние колеса никогда не должны блокироваться первыми.

Интересное видео, посвященное тормозным системам.

Кандидат в мастера спорта по автоспорту Д. ЗЫКОВ.

Не каждый автомобилист знает, что с помощью тормозов можно не только остановить и удержать машину на месте, но и преодолеть скользкий участок, опасный поворот, развернуться и даже перескочить неширокую канаву или выбоину. Большинство автолюбителей думают, что после нажатия на педаль тормоза эффективное торможение продолжается до полной остановки автомобиля. На самом деле это не так. Максимальное замедление достигается тогда, когда колеса еще вращаются, но уже находятся как бы на грани срыва в скольжение. В этот момент их сопротивление качению достигает максимума. Когда же колеса останавливаются и начинают скользить по дороге, сила трения падает и тормозной путь увеличивается. Мастерство торможения заключается, таким образом, в том, чтобы остановить автомобиль одновременно с прекращением вращения колес. Но прежде чем дать практические рекомендации, как этого добиться, нелишне напомнить о том, какие бывают тормоза и как они работают.

Надежные тормоза появились не сразу. Довольно долго для замедления хода на автомобиле использовали специальные «башмаки», которые прижимались к шинам задних колес. Системы эти были капризными, а их механический привод — ненадежным. К тому же, чтобы тормоза работали эффективно, нужно было прикладывать к рычагам или педалям очень большие усилия. Из-за этого почти на всех первых автомобилях тормоза приводили в действие длинными рычагами.

На смену «башмакам» в начале 1910-х годов пришли ленточные трансмиссионные тормоза. Конструкция трансмиссии была дополнена тормозным барабаном, к которому при помощи специального механизма прижималась лента, чаще всего стальная. В ленточных тормозах привод был тоже механический, но усилий для их срабатывания требовалось меньше. Тогда-то и появились педали тормоза на сравнительно коротких рычагах. У ленточных тормозов есть очень существенный недостаток: они практически не работают при езде задним ходом. А главное, с ними, как со всеми тормозами с механическим приводом, невозможно добиться равномерного и одновременного срабатывания тормозов на всех колесах. Тем не менее трансмиссионные тормоза используются и сейчас, в основном на большегрузных автомобилях, но вместо ленты в них ставят фрикционные колодки. В легковых машинах такие системы применяются только в стояночных тормозах (например, в «Волге» ГАЗ-21).

В начале века тормозами с механическим приводом оборудовали только задние колеса автомобилей. Тогда считалось, что машина с передними тормозами будет «клевать носом» и даже может перевернуться. На самом деле проблема заключалась в другом: конструктивно было практически невозможно поставить механический привод тормозов на управляемые колеса. Аналогичные современным тормоза с гидравлическим приводом на передних колесах появились лишь в 1924 году на автомобилях «Крайслер». С тех пор автомобилестроители всего мира перешли на системы тормозов с гидравлическим приводом, которые используются и сегодня. Гидравлическая система гарантирует одновременное срабатывание и равномерное усилие тормозных механизмов всех четырех колес и обладает помимо этого высокой надежностью.

Какие тормозные диски выбрать для ВАЗ (Lada) 2113/2114/2115?

В прошлом месяце пользователи PartReview отдали предпочтение Brembo. 15% положительных голосов принадлежит этому производителю.

На втором месте оказались тормозные диски FEBI – 15%.

Замыкает тройку фирма FENOX с результатом в 15% голосов.

В общем рейтинге тормозных дисков, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

1. Brembo получили 15 место, оценка PR – 77. Учитываются данные из 157 отзывов и 498 голосов.
2. FEBI заняли 22 место, с оценкой PR – 74. На основе из 157 отзывов и 91 голос.
3. FENOX – 31 место, а оценка PR составила 64. Учитываются данные из 61 отзыв и 189 голосов.

Замена

Сегодня многие предпочитают устанавливать вентилируемые тормозные диски на ВАЗ 2114. Это во многом оправданное решение, поскольку особая система позволяет их дополнительно охлаждать потоками воздуха. Актуально для любителей быстрой езды и резких торможений. Эти системы эффективные и долговечные, потому потратиться на них будет не лишним.

Что касается процедуры замены, то здесь главная задача — демонтировать старые диски. Поставить потом новые не составит большого труда. Только обязательно запоминайте или даже записывайте, какой агрегат где и в каком положении находился, чтобы по аналогии собрать затем «конструктор» в обратной последовательности.

Снимаются тормозные диски на каждом колесе одинаково. Потому следуйте инструкции.

1. Поставьте машину на максимально ровную поверхность, включите ручной тормоз, поставьте под колеса опоры. Так вы минимизируете риск смещения машины и вашего травматизма.
2. Поднимите одно из колес с помощью домкрата и приступайте к его снятию. Думаем, вы прекрасно знаете, как на ВАЗ 2114 снимаются колеса.
3. Далее ослабьте немного крепление тормозного цилиндра.
4. С помощью отвертки поддевается пыльник с верхней направляющей тормозной колодки.
5. Теперь нужно демонтировать суппорт и колодки. Для снятия суппорта вооружитесь ключом на 17 миллиметров. Перед тем, как открутить сам суппорт, обязательно снимите крепление тормозного шланга.
6. Снятие колодок осуществляется особым способом. Об этом мы приготовили для вас отдельный специальный материал.
7. Чтобы тормозная жидкость не вытекла из системы, под шланг подставьте какую-нибудь емкость. Все то, что вытечет, можно будет по завершению замены дисков залить обратно.
8. Приступайте к полноценной уборке рабочей площадки. Вам придется зачистить все следы грязи, убрать ржавчину на тормозных плоскостях. Только не ковыряйте там ничего. Используйте специальные высокоэффективные смывки.
9. Применяя химические вещества, обязательно думайте о вопросах собственной защиты. Наденьте перчатки, избегайте попадания средства на кожу, в глаза.
10. Обработайте все элементы тормозной системы при помощи всемогущего средства WD40. Особенно тщательно пройдитесь под подшипникам ступицы.
11. Штифты колеса демонтируются с помощью ключа на 8. Следите только, чтобы во время данной операции диск не смещался со своего текущего положения.
12. Перед тем как извлечь тормозной диск, немного постучите по плоскости агрегата. Только не нужно тарабанить по рабочей поверхности.

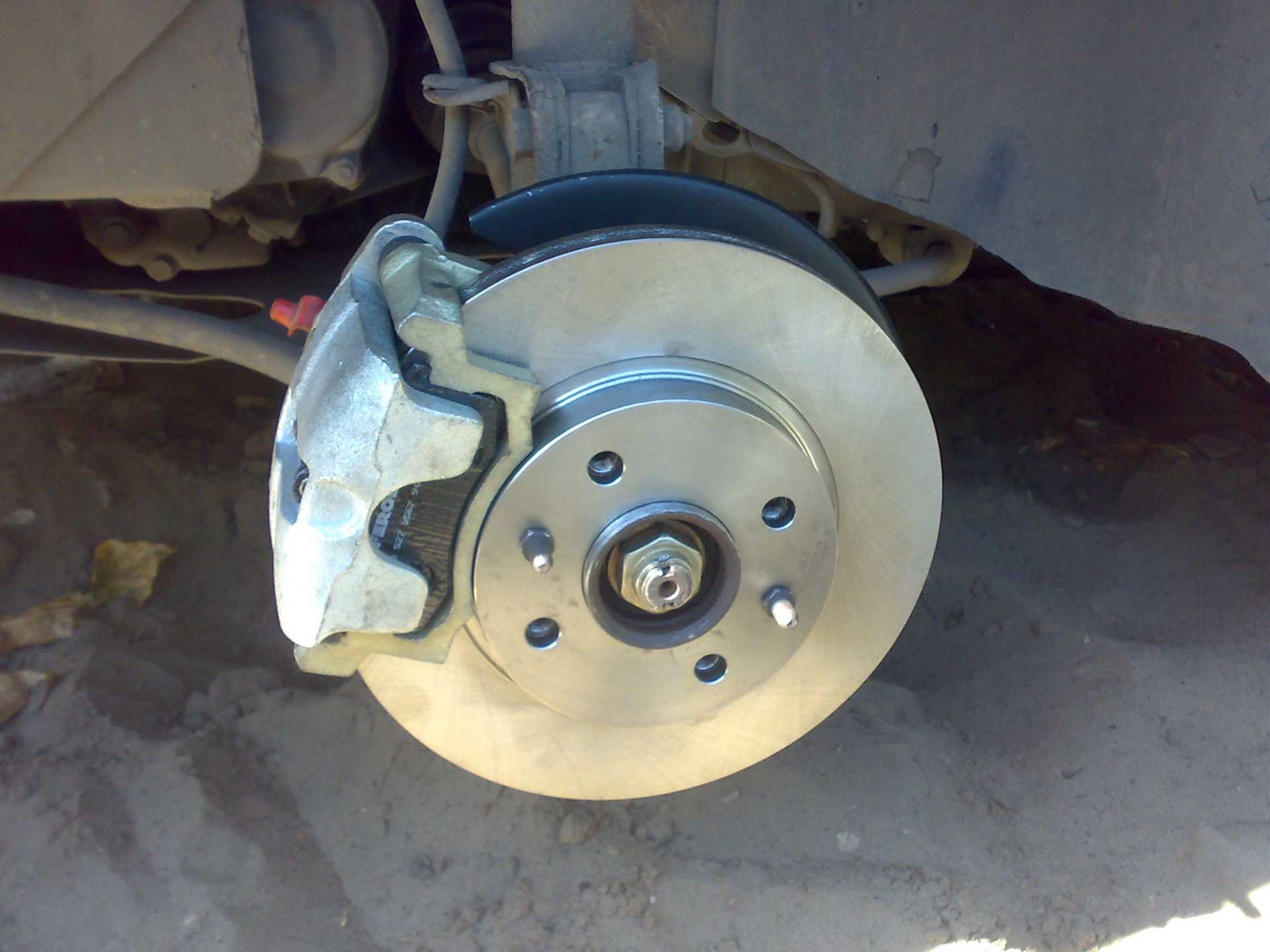

13. Снимите диск.
14. Вставьте новый агрегат, и действуйте в обратной последовательности демонтажа.
15. Все элементы должны быть предварительно тщательно смазаны, особенно ступицы. Рабочую поверхность нового тормозного диска обработайте специальным средством. Это позволит обезжирить агрегат.
16. Если параллельно выполнялась замена тормозных цилиндров, прокачка педали тормоза станет обязательным мероприятием, без которого эксплуатировать автомобиль категорически не рекомендуется.
17. Аналогичным способом меняется второй тормозной передних диск на вашем ВАЗ 2114.

Статья в тему: Датчик положения коленчатого вала на ВАЗ 2110: как проверить?

В данной процедуре есть свои сложности. Потому приготовьтесь к тому, что вам, как новичку, придется потратить не 5, а 6-8 часов.

Выбор дисков

Многие водители не заморачиваются с выбором этого элемента конструкции при необходимости его замены. Они просто приобретают стандартные диски, и устанавливают именно их. Но тут есть подводный камень. Невентилируемые детали имеют один существенный недостаток, они зачастую вызывают кипение тормозной жидкости. Ведь элементы конструкции при частых и резких торможениях могут разогреваться до температуры в 600° C.

При отсутствии вентиляции быстро происходит нагревание жидкости в цилиндрах, при продолжении процесса она закипает. Этот момент можно обнаружить по ушедшей вниз педали тормоза.

Также наблюдается резкое снижение эффективности торможения. Таким образом, стандартные диски нельзя назвать идеальным вариантом для замены. Такие детали подходят для людей, предпочитающих неспешные поездки, причем в основном по загородным трассам, где работа тормозами сведена к минимуму.

Какие задние тормозные диски можно поставить на ВАЗ 2114

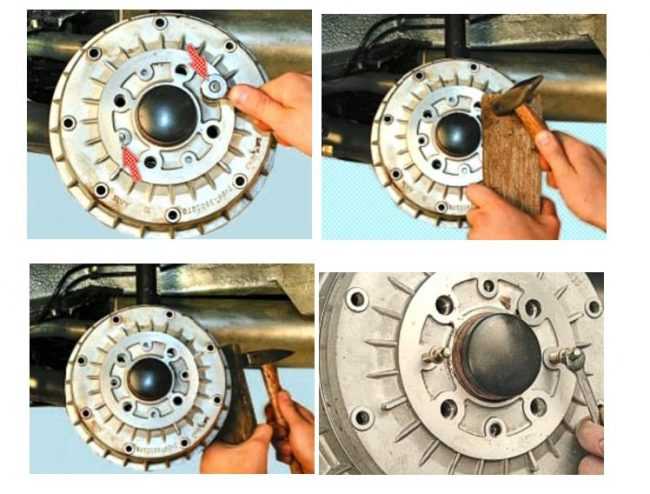

Задняя тормозная система на автомобиле ВАЗ – 2114 представлена барабанными дисками, равно как и у ряда предыдущих моделей. Конечно, система не совершенна, но при условии умеренной эксплуатации ресурс использования свыше 75000 км. для дисков и 35000 км. для фрикционных накладок.

Оригинальные

Название / артикул / ОЕМ	Цена (руб.)
ALNAS 2108-3502070А чугунные тормозные барабаны	от 1100
Колодка торм. ВАЗ-2114 задняя 03.0137-0231.2	от 800
АвтоВАЗ 00-6983	от 1500
АвтоВАЗ 00-6997	—/—

Заменители

Артикул	Цена (руб.)	Артикул	Цена (руб.)
LUCAS SFK163	от 1450 – 1500	GS 3101082	—/—
ЛИГА 2114-3502070	—/—	ИнтерАвто 3502070	—/—
АВТОРЕАЛ 3502079	—/—	АВТОРЕАЛ 3502097	—/—
LUCAS SFK189	—/—	LUCAS SFK187	—/—
АВТОРЕАЛ 3502194	—/—	АВТОРЕАЛ 3502183	—/—

Характерные признаки износа элементов тормозной системы

• Снижение эффективности торможения;
• Увеличение тормозного пути;
• Периодические провалы педали тормоза;
• Остановка машины сопровождается металлическим скрежетом, скрипом. Толщина диска ниже допустимой нормы;
• В расширительном бачке уровень жидкости ДОТ – 4 ниже допустимой нормы, что указывает на разгерметизацию;
• При нажатии на педаль машину уводит вправо / влево;
• Трудности в управлении техникой на скорости свыше 80 км/ час;
• На центральной консоли приборов высвечивается индикатор, оповещающий о поломке в системе.

Перечень не исчерпывающий, в каждой ситуации причина индивидуальная.

Как самостоятельно выполнить замену передних и задних тормозных дисков

Перед началом работ проводим комплексную диагностику, для этих целей посещаем СТО. Однако руководство по эксплуатации не запрещает обслуживать машину в домашних условиях. При отсутствии опыта все же лучше обратиться к мастерам.

Нередки случаи усугубления поломки после непрофессионального вмешательства. Для некоторых владельцев ВАЗа заводская гарантия — принципиальный фактор. Хотя конструкция большинства агрегатов простая, а принцип работы интуитивно понятный.

Визуальную диагностику проводим из-под днища машины, осматриваем ступичный механизм на наличие явных, видимых дефектов. Далее вывешиваем авто гидравлическим подъемником, если нет последнего, то воспользуемся механическим домкратом.

Поднимаем бок машины, снимаем колесо, проводим дефектовку. Тщательно осматриваем диск, колодки, антивибрационные пластины. При наличии признаков износа, механических повреждений заменяем новыми.

Последовательность действий при замене дисков своими силами

• Помещаем авто в периметр ремонтной зоны, блокируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
• Включаем первую передачу для предотвращения произвольного вращения задних колес;
• Отвинчиваем болты, снимаем колесо;
• С тыльной стороны выкручиваем гайки, снимаем суппорт с посадочного места;
• Струбциной сжимаем рабочий цилиндр до упора, так, чтобы он ослабил давление на диск, колодки;
• Извлекаем антивибрационные пружины, суппорт.

Демонтаж окончен, далее осматриваем смежные детали, механизмы, проводим дефектовку, заменяем элементы новыми.

Тщательно осматриваем ступицу, подшипник, наконечник тяги, шаровую опору.

Тонкости установки и покупка запчастей

Итак, пора приступать к установке. Первым шагом будет откручивание скоб, цилиндров и направляющих. Обычно новые диски отличаются большим центральным отверстием (ЦО), и поэтому для корректной работы и точного центрирования я бы посоветовал вырезать полоску из жестяной пивной банки, которую нужно вставить между ступицей и диском для устранения люфта. После этой операции можно надеть диск и прикрутить новую скобу. Диагностика тормозной системы автомобиля должна выполняться в обязательном порядке.

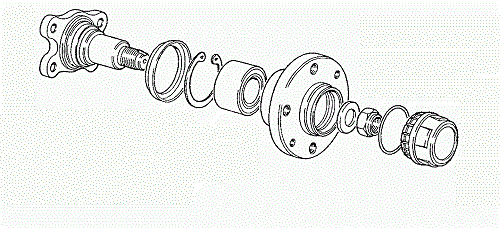

Задняя ступица в разборе

Сразу нужно описать один нюанс, с которым сталкиваются водители при авто тюнинге ваз 2114. Может быть так, что одно из отверстий под палец значительно меньше другого. Не стоит «колдовать с этим», поезжайте в автосервис, где за пару минут вам сделают отверстие, которое будет равно 8,5 миллиметров.

Если вы ощущаете, что с цилиндрами не все ладно, то лучше их заменить. Передняя тормозная система часто преподносит неприятные неожиданности, причина которых — перегрев дисков и колодок. Вентилируемый диск всегда шире штатного, поэтому обязательно нужно купить новые защитные кожухи, направляющие колодки и суппорта.

Уделите больше времени на осмотр товаров, которые вы собираетесь приобрести. Работа эта для себя и выполняется своими руками, поэтому запчасти нужно покупать качественные, хоть это и наносит небольшой ущерб кошельку.

Тормозная система не любит экономии, здесь не нужно мудрить — если детали отработали свое, нужно сразу же их заменить. Перед началом тюнинга автомобиль нужно поставить на надежную подставку, или же воспользоваться подъемником.

Тюнинг автомобилей ВАЗ — интересный материал!

Признаки и причины неполадки

Ощутить, что тормозные диски уже на пределе своей профпригодности, можно по биению педали. Она будет, как говорится, шалить. Это легко определить на высоких скоростях при торможениях.

Не стоит думать, что «уставшие» диски смогут еще некоторое время работать. Подобное легкомыслие приводит часто в больничную койку. И это в лучшем случае. Пугать никого не хотим, но все же тормоза — невероятно важная система безопасности.

Причин, по которым педаль ведет себя не естественно, может быть несколько.

1. Тормозной диск деформирован. Это может произойти из-за перепадов температур, резких торможений и естественного износа. Если поврежден только один диск, второй меняется одновременно с первым. Это правило, которого следует придерживаться всегда и везде.
2. Поломка передних колодок. Восстановить их работоспособность невозможно, потому они подлежат обязательной замене.
3. Вышли из строя задние барабаны. На ВАЗ 2114 сзади предусмотрены барабаны, хотя некоторые устанавливают дисковые тормоза. Насколько оправдано такое решение, думайте сами.

Типичные признаки преждевременного износа дисков на ВАЗ 2115

• Снижение эффективности торможения;
• Увеличение длины пути до полной остановки;
• Периодические провалы педали при нажатии;
• Остановка машины сопровождается скрипом, металлическим скрежетом.

Характерные причины износа дисков на ВАЗ 2115

• Несоблюдение сроков проведения профилактики, планового осмотра, дефектовки;
• Стороннее механическое повреждение, негативные последствия от аварии, удара, столкновения;
• Брак при изготовлении, что способствовало образованию абразивной выработки;
• Неплотное прилегание тормозной колодки к телу диска;
• Агрессивный стиль вождения автомобилем;
• Частые перегревы, закипания ступичного механизма.
