Замена заднего тормозного диска renault megane 2 в картинках

Какие передние тормозные диски можно поставить на Рено Меган (2 поколение)

Как и со всеми остальными деталями на автомобиль в случае с тормозными дисками нужно заранее определиться с бюджетом. Лучшее решение – покупка именно оригинальных компонентов. Даже в самом худшем случае, при агрессивном вождении и торможении, хватит таких дисков не менее чем на 100 тыс. км. С аналогами дела обстоят несколько хуже. Но опять же все зависит от производителя.

Важно правильно подобрать диски. В силу большого количества представленных брендов могут возникать проблем

особенно внимательно нужно проверять соответствие диаметра посадочного отверстия. Стандартные габаритные размеры для дисков передних колес:

внешний диаметр – 240 мм;
толщина тормозного диска – 8 мм;
минимально допустимая толщина – 7 мм;
центральное отверстие – 55 мм.

Если диаметр посадочного отверстия будет несколько больше, чем нужно, то такие диски будут создавать сильную вибрацию.

Замена задних колодок Рено Меган 2

Приветствую. Произведем замену задних тормозных колодок на автомобиле Рено Меган 2 с дисковыми тормозами.

Инструменты:

ключ для колесных болтов
домкрат
отвертка для снятия клипс
рожково-накидные ключи на пятнадцать и тринадцать
приспособление для вкручивания тормозных поршней
WD-40
металлическая щетка

Артикул:

Рекомендую задние колодки для Меган 2 от ATE — 13.0460-2845.2 (в комплекте колодки, скобы, болты)
Смазка для направляющих пальцев — TRW PFG110
Рем. комплект заднего суппорта Меган 2 — D4567

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Освобождаем трос ручника от тяги. Для этого отжимаем пальцем тягу и выводим конец троса вниз с помощью отвертки для клипс.

Так же выводим трос из скобы, просто сдернув его назад руками.

3. Откручиваем нижний болт крепления суппорта.

Ключом на пятнадцать держим направляющую, а ключом на тринадцать откручиваем болт.

4. Поднимаем суппорт и извлекаем старые колодки.

5. С помощью приспособления вкручиваем тормозной поршень. Когда будете покупать приспособление посмотрите чтобы шляпка была под два паза, на тормозном поршне есть выемки под два паза.

Рекомендую перед процедурой вкручивания поршня, очистить всю грязь и оценить состояние пыльника. Если он в порядке, то брызните немного вокруг пыльника WD — 40 чтобы при вкручивании поршня его не задрало.

6. Очищаем грязь с направляющих колодок. При необходимости меняем направляющие. С качественными колодками новые направляющие идут в комплекте.

7. Проверяем пыльники направляющих.

8. Меняем смазку направляющих. Вымываем старую, кладем новую.

9. Монтируем новые колодки.

10. Закрываем суппорт. Смотрите чтобы пружинки колодок поджались суппортом.

11. Закручиваем нижний болт суппорта. С новыми качественными колодками идут новые болты. Если есть, обязательно закручиваем новые.

12. Вставляем трос в скобу.

13. Нажимаем на тягу и заводим конец троса.

14. Нажимая на тягу от руки подводим колодки так чтобы тормозной диск прокручивался с небольшим усилием.

15. Устанавливаем колесо и меняем колодки на другой стороне.

Замена задних тормозных дисков, колодок. Ремонт порога Меган 2.

Привет, друзья. Все собирался написать большое дополнение. Но как-то лениво, отпуск расслабляет конечно)) Однако, веду ж борт журнал по мегану, произошли некоторые моменты по автомобилю, которые стоит указать.

И так, давно назревал вопрос замены задних тормозных дисков и тормозных колодок. Колодок потому что скрипели, а дисков потому что минимальный допуск износа был ограничен 7 мм, в то время как у меня было уже 6 мм.

Тратиться хотел с умом: за вменяемые деньги брать надлежащее качество, поэтому судя по форумам и советам бывалых мегановодов были приобретены диски Bosch.

Ступичные подшипники фирмы SNR, забыл сделать фото. Кольца абс снимались со старых тормозных дисков.

До замены стояли колодки фирмы Delphi: редкостная шняга. Скрипят на малой скорости, скрипят в сырую погоду.

Вид после замены:

Так же прошло десять тыщ пробега, пришла пора заменить масло в двигателе, фильтры + решил заменить масло в коробке на родное — мои тараканы, можете не обращать внимание))

Так же была беда, случившаяся вначале лета. Не увидел бордюр и сделал вот такую красоту:

Благо есть хороший жестянщик, который вернул все на место и освежил ЛКП порога:

Передняя часть

Для начала нужно определиться с местом, где будет выполняться ремонт. Это может быть гараж или арендованный бокс.

Поднимите автомобиль на домкрате.
Снимите переднее колесо.
Затем поверните руль таким образом, чтобы суппорт смотрел наружу.

После проведения вышеперечисленных операций, с помощью ключа на 13 миллиметров, открутите два болта направляющих.
Затем снимите тормозной суппорт.
Колодки, также необходимо демонтировать и приготовить новые.
Вилку тормозного суппорта, необходимо демонтировать, для этого открутите 2 болта с внутренней её части, после чего можно приступать к замене диска.
Для того чтобы удалить старый диск, необходимо наносить удары молотком в центральную его часть, как правило, после нескольких точных ударов, диск легко поддастся и отделится от ступицы колеса.
Оголенную ступицу переднего колеса, нужно тщательно очистить щеткой по металлу, после чего — нанесите медную смазку.
Распакуйте новый диск, тщательно протрите его обезжиривающей жидкостью (для этого можно использовать бензин или растворитель).
Установите новый диск на ступицу и заверните фиксирующий винт, после чего можно приступать к установке тормозной вилки.

Обязательным моментом при таком обслуживании является чистка и смазка направляющих суппорта.

Снимите каждую направляющую по-отдельности, старайтесь не повредить резиновый пыльник, после чего обильно нанесите высокотемпературную смазку.

В вилку установите новые колодки, предварительно вдавив поршень суппорта.
Установите суппорт на место, после чего затяните болты крепления.
Выпрямите руль и установите колесо на место, после чего можно приниматься за противоположную сторону.

Последующие действия выполняем в том же порядке, не забывая тщательно смазывать движущиеся компоненты.

Инструменты и материалы, которые понадобятся для работы

Новый тормозной диск Bosch

Домкрат;
Баллонный ключ на «17» или торцевая головка на «17»;
Вороток;
Торцевая головка на «18» или ключ комбинированный на «18»;
Трещоточная головка;
Небольшой отрезок веревки или кусок проволоки;
Молоток;
Бита Torx T40;
Щетка по металлу;
Медная аэрозольная смазка;
Новые тормозные диски.

Процесс замены на Рено Логан

Баллонным ключом или торцевой головкой на «17» с воротком ослабить болты крепления колеса. А какой радиус шин лучше выбрать, 14 или 15, как вы считаете?
Приготовить домкрат.

Я рекомендую использовать гидравлический домкрат, вместо заводского

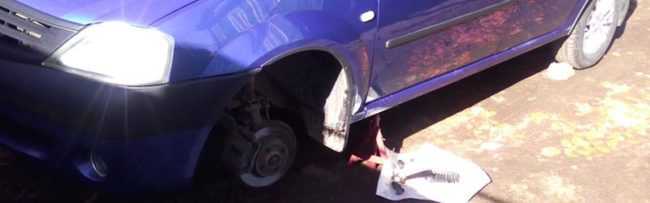

Вывешиваем переднюю часть автомобиля

Пришлось покупать такую биту, у меня в наборе её не оказалось

Будьте аккуратны, очень легко сорвать

Готово. Дальше одеваем суппорт!

Советы и замечания

Как уже было сказано, на посадочную поверхность ступицы в обязательном порядке необходимо нанести смазку, чтобы обеспечить плотную посадку на ступицу, что обеспечит уменьшение вибраций и предотвратит «прикипание» диска. Последнее сильно облегчит его снятие в следующий раз.
Иногда бывает непросто снять суппорт с диска из-за того, что тормозные колодки упираются в диск. Для решения этой задачи нужно с помощью отвертки немного утопить рабочий тормозной цилиндр (при замене передних тормозных колодок эту операцию в любом случае придется делать, чтобы извлечь колодки из суппорта). После сборки перед началом движения на заведенном двигателе требуется несколько раз нажать на тормозную педаль, чтобы подвести колодки к диску.
При замене тормозных дисков настоятельно рекомендуется одновременно заменить тормозные колодки, иначе придется мириться с процессом притирания поверхности старых колодок к новому диску. В этом случае перед демонтажем тормозного суппорта необходимо сначала вынуть старые тормозные колодки и зачистить посадочные места колодок щеткой по металлу. Одновременно можно произвести профилактическую чистку и смазку направляющих тормозного суппорта.

Какие факторы влияют на износ?

Многие владельцы автомобилей спрашивают о том, какой допустимый степень износа тормозных дисков? Ответ на этот вопрос заключается в следующем: каждый производитель указывает свои определенные значения допустимого износа. Это касается не только тормозных колодок, но и дисков.

Есть специальные таблицы для разных моделей автомобилей. Показатели связаны с разницей в массе транспортного средства и его мощности. Совокупность показателей влияет на степень нагрузки, оказываемой на элементы системы торможения.

Рассмотрим ряд основных факторов, которые влияют на износ тормозных дисков:

качество и свойства материала, из которого детали были изготовлены;
ряд механических факторов;
условия эксплуатации транспортного средства;
стиль вождения.

Материал изготовления

Первое, что будет влиять на износ элементов системы торможения, это материал, из которого детали были изготовлены. Изначально для изготовления этой детали использовали чугун – прочный, но в то же время тяжелый материал. Развитие современных технологий дало о себе знать: теперь в качестве материала для изготовления тормозных барабанов и дисков стали использовать керамику и карбон. Следовательно, чем дешевле материал, тем быстрее деталь износится, и ее необходимо будет заменять. Данный фактор стоит отнести к объективным. Теперь рассмотрим субъективную часть.

1 – керамика; 2 – карбон; 3 – чугун

Механические факторы

К основным механическим факторам стоит отнести:

пробег машины;
качество тормозных колодок.

Большой пробег машины играет немаловажную роль в работе тормозной системы, так как все ее элементы рассчитаны на определенное количество пройденных километров. И как бы вы ни старались плавно ездить и тормозить, замена дисков или колодок остается неизбежной.

Плохое качество тормозных колодок также сказывается на работе системы негативным образом. В процессе эксплуатации на плоскости диска могут образовываться различные «задиры», что появляются в результате неравномерного износа. В таком случае необходимо проводить расточку тормозных дисков или барабанов, а после этого – извлечь изношенные колодки, установив на их место новые.

Как определить изношенность тормозного диска

Условия эксплуатации транспортного средства

Этот фактор, скорее всего, зависит от водителя. К примеру, при минусовых температурах существует больше шансов, что диск деформируется. Во время движения температура в области диска повышается, и если туда попадает жидкость (например, из лужи), то при низкой температуре может произойти деформация диска. При частом повторении деталь может выйти из строя, и решить проблему поможет лишь проточка или замена.

Стиль вождения

Как показывает статистика, термин эксплуатации тормозного диска составляет 100-200 тысяч километров. Но в некоторых случаев даже после 20 тысяч километров пробега диск может износиться полностью. Результатом такой преждевременной «кончины» детали служит своеобразный стиль вождения – «шумахеровский», когда торможение и разгон очень часто повторяется. Не забывайте также о том, что экстренные торможения зачастую приводят к износу элементов системы торможения.

Влияние стиля вождение на износ деталей тормозной системы

Совет

Как и в случае с передним производим смазку направляющих заднего суппорта. Из-за того, что в системе заднего суппорта находится ручник, нам необходимо утопить поршень вглубь цилиндра. Чтобы это сделать, необходимо воспользоваться специальным инструментом, и путём вкручивания поршня одновременно вдавливаем его внутрь.

Конечно, у большинства владельцев Рено Меган нужного инструмента не будет, ибо его стоимость несоизмерима с подобными работами. Для этого, нужно применить смекалку и воспользоваться подручными средствами, например круглогубцами.

Уприте губки инструмента в углубления на поршне и вворачивайте его, одновременно надавливая внутрь. Чтобы облегчить себе работу, отодвиньте защитный пыльник и плесните под него немного смазки WD-40, в большинстве случаев это помогает.

Следующим шагом будет установка тормозной вилки с колодками, после чего можно закреплять сам суппорт. Установите колесо, после чего уберите домкрат и затяните болты. Теперь можно приниматься за противоположную сторону.

Проведение подобных работ, требует тщательной внимательности и соблюдения правил техники безопасности, иначе велик риск, получить травму.

Задняя часть

Процедура замены задних тормозных дисков сильно отличается от передней стороны. На автомобиле Рено Меган 2 ступицей колеса является задний тормозной диск, в свою очередь в него впрессован подшипник. Исходя из этих данных, при замене тормозных дисков, вам необходимо будет приобрести два подшипника ступицы, так как старые запрессовываются одноразово.

Итак, автомобиль уже стоит на домкрате, и мы снимаем заднее колесо, после чего откручиваем два болта под ключ на 13 мм.
С помощью двух отверток, сдвигаем тормозной суппорт и отталкиваем его в сторону.
Следующим шагом, будет демонтаж колодок и вилки, для чего нужно отвернуть два болта изнутри.
После снятия вилки, приступаем к демонтажу ступицы заднего колеса, она же представляет собой диск. Для этого, отделяем защитный колпачок, по центру ступицы, после чего, откручиваем гайку на 32 мм, удерживающую всю сборку.
Аккуратно покачивая в разные стороны, вытягиваем диск наружу. Новые подшипники впрессовываем в нужные места, не забывая устанавливать стопорные ограничители.
Устанавливаем диск на место и затягиваем гайку ступицы моментом в 90НМ.

Передняя часть

Поднимите автомобиль на домкрате.
Снимите переднее колесо.
Затем поверните руль таким образом, чтобы суппорт смотрел наружу.

После проведения вышеперечисленных операций, с помощью ключа на 13 миллиметров, открутите два болта направляющих.
Затем снимите тормозной суппорт.
Колодки, также необходимо демонтировать и приготовить новые.
Вилку тормозного суппорта, необходимо демонтировать, для этого открутите 2 болта с внутренней её части, после чего можно приступать к замене диска.
Для того чтобы удалить старый диск, необходимо наносить удары молотком в центральную его часть, как правило, после нескольких точных ударов, диск легко поддастся и отделится от ступицы колеса.
Оголенную ступицу переднего колеса, нужно тщательно очистить щеткой по металлу, после чего — нанесите медную смазку.
Распакуйте новый диск, тщательно протрите его обезжиривающей жидкостью (для этого можно использовать бензин или растворитель).
Установите новый диск на ступицу и заверните фиксирующий винт, после чего можно приступать к установке тормозной вилки.

Обязательным моментом при таком обслуживании является чистка и смазка направляющих суппорта.

В вилку установите новые колодки, предварительно вдавив поршень суппорта.
Установите суппорт на место, после чего затяните болты крепления.
Выпрямите руль и установите колесо на место, после чего можно приниматься за противоположную сторону.

Последующие действия выполняем в том же порядке, не забывая тщательно смазывать движущиеся компоненты.

Задние тормоза

ПРЕДУПРЕЖДЕНИЕ: Перед тем как установить крепежные болты, смажьте их клеевым герметиком для резьбовых соединений. Нажмите несколько раз на педаль тормоза для подвода поршней к колодкам. Несколько раз поднимите рычаг стояночного тормоза, чтобы подключить функцию блокировки / разблокировки и установления механизма автоматической регулировки зазора в рабочее положение. Если необходимо заменить тормозной диск, ознакомьтесь с процедурами его демонтажа и монтажа на странице 2.

Установите автомобиль на подъемник.
Снимите задние колеса.
Отсоедините тросы привода стояночного тормоза.
Снимите болты крепления.
Снимите тормозной суппорт.
Снимите тормозные колодки.
Выньте крепежные винты тормозного суппорта.
Выньте крепления тормозного суппорта.
Снимите защитные колпачки с гаек.
Снимите гайку цапфы ступицы.
Снимите тормозной диск с подшипником.

Установите подшипниковый узел с тормозным диском на цапфу ступицы и затяните его с усилием 15 Hм.
Затяните гайку цапфы ступицы с усилием 280 Hм и вставьте защитные колпачки.
Вставьте тормозные колодки и установите тормозной суппорт на опору.
Затяните крепежные винты тормозного суппорта с усилием 105 Hм.
Затяните крепежные болты с усилием 36 Hм.
Подсоедините тросы стояночного тормоза и выполните регулировку.
Проверьте уровень тормозной жидкости.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Тормозная жидкость гигроскопична и подлежит периодической замене. Используйте только те жидкости, которые соответствуют требованиям технических спецификаций из таблицы. Избегайте случайного попадания жидкости на окрашенные поверхности, резиновые, пластмассовые и другие механические детали. Не используйте жидкость из емкости, которая была открыта в течение длительного периода времени.

2.0 dCi

Рейтинг	Бренд	Артикул	Отзывы	Положительные	Негативные
5	Remsa	658310	100%	4	10
5	NTN-SNR	KF155100U	100%	1
5	TRW	DF6202BS	100%	1
4.5	NK	203966	100%	2
ATE	24011101832	0%
JURID	562376J	0%
Hella	8DD355128861	0%
VALEO	197358	0%
Bosch	0986479723	0%
Ferodo	DDF1571	0%
MAGNETI MARELLI	360406088001	0%
Textar	92167700	0%
FEBI	44108	0%
LPR	R1039V	0%
Optimal	BS8202	0%
Brembo	09890411	0%
Metelli	230722	0%
RUVILLE	5586BD	0%
SWAG	60944108	0%
DELPHI	BG3888	0%
Zimmermann	470243152	0%
MEYLE	16155234101	0%
BREDA LORETT	DFM0017	0%
QUINTON HAZELL	BDC5998	0%
VEMO/VAICO	V4680016	0%
Metzger	6110047	0%
TRISCAN	812025163	0%
NATIONAL	PBD1781	0%
FTE	BS5474LS	0%
ROADHOUSE	6138320	0%
ICER	78BD65732	0%
Mintex	MDC2620	0%
KAMOKA	1031135	0%
Japanparts	DP0712C	0%
Bendix	522043	0%
