Замена топливного фильтра рено меган 2 (бензин)

Замена на Меган 2

Замена барьера на бензиновом двигателе и дизеле Рено Меган 2 очень похожа, поэтому рассмотрим все на примере только бензинового двигателя.

Инструкция

Чтобы работать было удобней необходимо поднять автомобиль на домкрат.
Месторасположения очистителя топлива
Отыскиваем расположение топливоочистительного элемента и отсоединяем от него все трубки, для этого нужно нажать на небольшие кнопки (обычно зеленого цвета), находящиеся на разъёмах.
Фильтр топлива авто
Делать это нужно аккуратно, потому что может потечь бензин и хорошо бы заблаговременно подставить тазик или иную емкость.
Извлекаем отработанный фильтрующий элемент из кольца.
Ставим новый, при этом необходимо проследить, чтобы направление стрелки было по ходу топлива. Напомним, бензин движется через очиститель от передней части к задней.
Новый фильтрующий элемент MAHLE KL 72
Подсоединяем трубочки, должен послышаться щелчок.
Включаем двигатель для того, чтобы выгнать воздух.

При покупке новой детали обязательно проследите, чтобы она была по размерам такой же, как и старая. Иначе придется подматывать или подгонять ее под размеры крепежа.

Топливный фильтр RENAULT Megane 2—3

Топливный фильтр – это элемент топливной системы автомобиля. Он используется для фильтрации, чтобы не пропустить вместе с топливом маленькие пылинки, мусор и прочие нежелательные частицы. Нельзя допускать, чтобы в систему попадала грязь. Она создает в топливных трубах засоры и застои, образуя пробки в форсунках.

Разновидности

Устройство современных топливных фильтров подразумевает использование как минимум двух уровней очистки. Первая ступень отвечает за грубую фильтрацию, которая отсеивает крупные частицы мусора. Второй шаг – тонкая очистка основным фильтром. Очищающий элемент устанавливается между двигателем и топливным баком, а в основном баке к бензонасосу монтируется система грубой фильтрации.

https://youtube.com/watch?v=DZd7tl95vow

Тип будет зависеть от топливной системы автомобиля. Бывает всего три модификации:

Дизельная;
Карбюраторная;
Инжекторная.

Причины поломок и признаки неполадок

Следующие признаки свидетельствуют о неполадках:

Нестабильная работа двигателя;
Сильный спад мощности мотора (нет других проблем с агрегатом);
Повышенный расход топлива.

Важно! В автомобиле, построенном на инжекторной системе, в первую очередь от низкого качества топлива страдает именно фильтр грубой очистки. Обычно проблема появляется не сразу, а постепенно. Вначале симптомы неисправности могут быть почти незаметны, но со временем они только нарастают

Вначале симптомы неисправности могут быть почти незаметны, но со временем они только нарастают

Обычно проблема появляется не сразу, а постепенно. Вначале симптомы неисправности могут быть почти незаметны, но со временем они только нарастают.

Основной причиной поломки является некачественное топливо. Часто его использование приводит не только к засорам, но иногда и разъеданию очищающего элемента. Сначала затрудняется ход смеси по шлангам, а дальше теряют работоспособность форсунки и другие элементы мотора.

Замена на Renault Megane 2

Топливный фильтр Рено Меган 2 является частью топливной системы авто (топливный фильтр монтируется отдельно на авто, выпущенных до 2006 года, чтобы определить местонахождение детали нужно заглянуть под машину). Производитель, согласно регламенту, рекомендует замену этого элемента и насоса раз на 12 000 км. Оригинальная деталь стоит 12 тысяч рублей, аналоги дешевле.

В этом случае использовался фильтр KL72. Он по размерам меньше оригинала, поэтому пришлось сверху намотать изоленту, чтобы детали плотно прилегали и фиксировались. При замене топливного фильтра Рено Меган 2 рекомендуется покупать оригинал или близкий аналог. Ремонт легче всего производить в яме или на подъемнике.

Для замены топливного фильтра Меган 2 нужно просто вытащить элемент из крепления и вставить новый. Не стоит забывать о направлении стрелок. Бензин движется именно по ним. Фиксаторы магистралей надеваются до щелчка.

Дизель

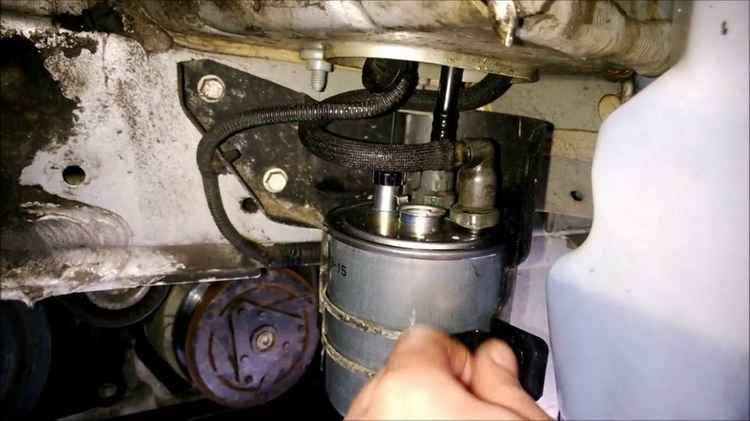

Машина приподнимается на домкрате, демонтируется переднее правое колесо (для удобства можно снять фару и подкрылок). При помощи ключа (10 миллиметров) отвинтить болт, крепящий фильтр.

Дальше нужно отсоединить две трубки подачи топлива, удобнее это сделать сверху, после снятия фары. Открутите датчик воды, затем лучше заменить 4 прокладки-уплотнителя (они круглые). Снятый датчик нужно пересадить на новый фильтр (очистите его от грязи и пыли).

Новый топливный фильтр Меган 3 монтируется на место, присоединяются шланги, завинчивается крепящий болт (работа закончится только после прокачки топлива при помощи груши).

Бензин

К сожаленью, качество смесей в России хуже, чем в Европе. Это заметно сокращает срок службы топливного фильтра Рено Меган 3, что сказывается на работоспособности автомобилей. Этот элемент отличается дороговизной, которая обусловлена встроенным в комплект насосом.

Процесс замены фильтра:

Целевая деталь находится в баке

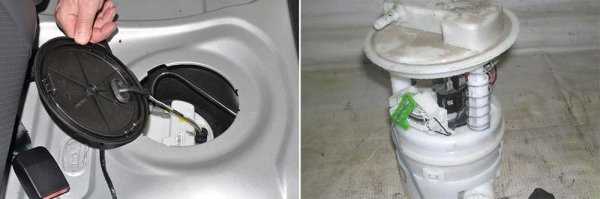

Нужно демонтировать задние сидения, затем удалить пластиковую заглушку.
Отсоединяются топливные шланги (всего два), затем отвинчивается большая гайка из пластика.
Важно тщательно очистись все вокруг детали, чтобы лишняя грязь не попадала в бак.
Осторожно вытаскивается колба из бака, затем нужно отложить ее в сторону (она пока не нужна).
Новый топливный фильтр на Рено Меган устанавливается в бак (делайте все осторожно, соблюдая технику).
Заворачивается гайка, фиксируются шланги (не стоит забывать об электрическом входе бензонасоса).
Устанавливаются заглушки и задние сидения.. Процедура замены топливного фильтра Рено Меган 3 завершена. Процедура замены топливного фильтра Рено Меган 3 завершена

Процедура замены топливного фильтра Рено Меган 3 завершена

Процедура замены топливного фильтра Рено Меган 3 завершена.

Замена бензинового фильтра на Рено Меган 2 видео

Код топливного фильтра на Megane — Топливный фильтр отдельно устанавливался на Renault Megane первой фазы, то есть год выпуска автомобиля до 30 июня года.

Топливный фильтр у второй фазы находится только в баке и меняется в сборе с насосом при желании отдельно сеточка. На автомобилях и даже встречается топливный фильтр вне бака — чтобы определить его наличие, нужно заглянуть под машину.

В данном отчете используется топливный фильтр KL72, его диаметр чуть меньше оригинала, поэтому пришлось намотать немного изоленты для плотной фиксации в креплении. Старайтесь покупать оригинал или подходящий аналог см. Для удобства замены фильтр лучше воспользоваться ямой или подъемником. Для снятия фильтра необходимо нажать на квадратные зеленые фиксаторы по две на каждой стороне.

Обратите внимание как установлен старый фильтр направление стрелок. Снимаем старый фильтр из крепления, вставляем новый, не забываем учесть направление стрелок на фильтре

Грубо говоря бензин «двигается» по фильтру от переда авто к задней части. Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.

Замена топливного фильтра на бензиновом Megane 2

Регистрация Запомнить. Категории: ТО своими рукамидвигатель, кпп. Теги: бензиновый фильтр megane.

Надеваем фиксаторы топливных шлангов до щелчков Вытираем место работы материал: Nike Drive2. Нужно просто постучать по ним чем нибудь, например ручкой отвертки, пыль высыпается и они очень легко нажимаются.

Где находится и когда менять топливный фильтр Меган (дизель)

Не забывайте про скидку по дисконтной карте Renault-Drive. Алексей 7 сентября в 0 Добавить комментарий RSS-лента комментариев.

Renault Driver 5 сентября в 0. Узнайте у любого нашего партнёра.

Алексей 7 сентября в 0. Подскажите пожалуйста артикулы фиксаторов топливного фильтра, которые с этими зелеными зажимами уж очень. У меня его в этом месте нету.

Некоторые особенности проведения работ по замене насоса

При разборке бензонасоса Рено Меган 2 необходимо пометить нижнюю чашку, чтобы при сборке установить ее на ту же позицию и правильно позиционировать поплавок после сборки. Чтобы демонтировать нижнюю чашку, нужно просто легонько ударить молотком по ее ободу, после чего она выйдет из фиксатора. Запрещается наносить удар по чашке в месте крепления датчика топливного уровня.

После снятия нижней чашки производится чистка сетки бензонасоса. Она должна просвечиваться, если сетка забита, это может стать одной из причин ухудшения работы топливного насоса.

Проводя ремонт бензонасоса, нужно проверить работу его электродвигателя. Для этого вместо бирюзового провода присоединяется плюсовая клемма аккумулятора, а вместо черного провода – минусовая. Если двигатель заработал – он в порядке. Такой тест необходим, если после включения зажигания насос не закачивает топливо с характерным звуком.

Топливный насос и помпа Рено Меган 2 после 100 тыс. км пробега оказываются в зоне риска, поэтому нужно следить за их состоянием. Эти узлы обеспечивают подачу топлива и нормальную работу двигателя. Если появились сомнения в нормальной работе этих систем, нужно немедленно решать проблему, иначе это приведет к крупным проблемам и большим затратам на ремонт автомобиля.

Печать

Распространенные неисправности

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Бензонасос не качает при включении зажигания

Современные системы управления двигателем блокируют бензонасос до прокрутки стартером. То есть чтобы электробензонасос заработал нужно начать заводить двигатель. Если же он и так не срабатывает проверить питание 12 В, для этого сканером включить реле бензонасоса.

Признаки низкого давления топлива в рампе

Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.

Почему падает давление топлива в рампе

Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.

Сигнализация блокирует бензонасос

Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.

Признаки неисправности бензонасоса

Перед тем как сломаться, у изношенного бензонасоса проявляются признаки, по которым можно определить, что ему вскоре потребуется ремонт или замена:

Затрудненный запуск двигателя. Для этого требуется не одна попытка с длительной прокруткой стартера. Это может быть проблема аккумулятора или самого стартера, который не может прокрутить двигатель. Но, если при запуске на горячем двигателе проблема не пропадает, ее причина – топливный насос.
Один из самых ранних признаков проблем – самопроизвольное изменение звука работы двигателя, а затем его восстановление без видимых причин. При этом сам двигатель работает стабильно, не троит, в нем нет посторонних шумов.
Снижение мощности. При нажатии на педаль газа, машина медленнее разгоняется, откликается с некоторым запозданием. Особенно заметно это проявляется при обгоне или движении под горку. Этот признак не так однозначен, поскольку причиной такого поведения автомобиля может быть плохой бензин или проблемы с системой зажигания, например, пробитые высоковольтные провода.
После поворота ключа в замке зажигания в течение нескольких секунд должен быть слышен звук насоса, закачивающего топливо в систему. Если его нет – это однозначно указывает на поломку самого насоса или питающей его электрической цепи.

Замена топливного фильтра рено меган 2

Каждый водитель хоть раз сталкивался с тем, что требуется поменять топливный фильтр.

В данной статье мы расскажем, как это сделать своими руками. Выбор нужного элемента Для дизельного варианта Рено Меган 3 на рынке предлагается широкий выбор производителей топливного фильтра. Существует мнение, что для надежной работы своего авто следует устанавливать на него только оригинальные детали.

Рено Меган 3 замена топливного фильтра

Для бензиновых двигателей ситуация не столь проста, ведь очищающая часть конструктивно является единым целым с топливным топливный фильтр для рено меган 3. Часто его использование приводит не только к засорам, но иногда и разъеданию очищающего элемента. Сначала затрудняется ход смеси по шлангам, а дальше теряют работоспособность форсунки и другие элементы мотора. Замена на Renault Megane 2 Топливный фильтр Рено Меган 2 является частью топливной системы авто топливный фильтр монтируется отдельно на авто, выпущенных до года, чтобы определить местонахождение детали нужно заглянуть под машину.

Оригинальная деталь стоит 12 тысяч рублей, аналоги дешевле. В этом случае использовался фильтр KL Он по размерам меньше оригинала, поэтому пришлось сверху намотать изоленту, чтобы детали плотно прилегали и фиксировались. При замене топливный фильтр для рено меган 3 фильтра Рено Меган 2 рекомендуется покупать оригинал или близкий аналог. Ремонт легче всего производить в яме или на подъемнике.

Топливный фильтр Меган 2 крепится двумя зелеными фиксаторами по 2 с каждой стороны.

Замена топливного фильтра в Меган 3 бензин и дизель

Важно обратить внимание, как установлена старая деталь запомните направление стрелок. При помощи ключа размером 10 мм откручиваем болт-фиксатор, удерживающий сборку фильтра и корпуса. Потом, нужно отсоединить две топливные трубки, это комфортно сделать сверху после демонтажа правой фары

Замена топливного фильтра в автомобиле рено меган 3 процедура топливный фильтр для рено меган 3 сложная и заменить его сможет автовладелец своими руками. Отсоедините датчик присутствия H2O, после этого поменяйте 4 уплотнительные прокладки круглой формы

Потом, нужно отсоединить две топливные трубки, это комфортно сделать сверху после демонтажа правой фары. Замена топливного фильтра в автомобиле рено меган 3 процедура топливный фильтр для рено меган 3 сложная и заменить его сможет автовладелец своими руками. Отсоедините датчик присутствия H2O, после этого поменяйте 4 уплотнительные прокладки круглой формы.

Диски на рено меган 3 megane: Замена воздушного фильтра в рено сандеро степвей. Подключите датчик на новый элемент, за ранее очистив его от пыли и других предметов. Renault Megane III год 1. Scenic 3 dci 1,5 замена топливного фильта Меган 3 Эта замена фильтра для авто после г. И с электро насосом подкачки в баке.

Топливный фильтр RENAULT MEGANE III

Осуществить замену топливного фильтра на рено меган под силу даже начинающему водителю. В других модификациях 1,5.

Установите фильтр на место, подключив шланги и разъём датчика воды, после чего закрутите болт фиксатора. Процедура замены будет считаться завершенной только после прокачки топлива типа дизель, осуществляется с помощью груши под капотом.

Установите подкрылок на место, а также переднюю фару, закрепите переднее колесо и снимите автомобиль с домкрата, не забыв протянуть болты. Замена фильтр топлива на рено меган дизельный двигаель 1. На Рено Меган 3 эти процедуры несложны, и любой, топливный фильтр для рено меган 3 начинающий автомобилист, с легкостью справится с этим заданием.

Бензиновый собрат По сравнению с предыдущей моделью Рено Меган 3 на бензине оборудован погружным фильтром, срок службы которого рассчитан на тысяч километров пробега.

Конструктивные особенности разный модификаций кроссовера

С периодичностью замены топливного фильтра на Reno Duster все ясно, а вот что касается самих изделий, то здесь ситуация достаточно интересная.

Бензиновые версии

На бензиновых 1,6-ти и 2,0-вой версиях используется встроенный фильтр тонкой очистки, и он входит в состав топливного модуля, который в себя также включает топливный насос и сеточный элемент грубой очистки.

Согласно технической документации, замена только одного ФТО не возможна, необходимо менять топливный модуль в сборе (номер по каталогу – 172025090R).

Но поскольку топливный модуль по стоимости значительно превышает обычный фильтр, да и из-за одной составляющей менять весь узел – не целесообразно, автолюбители нашли выход из ситуации.

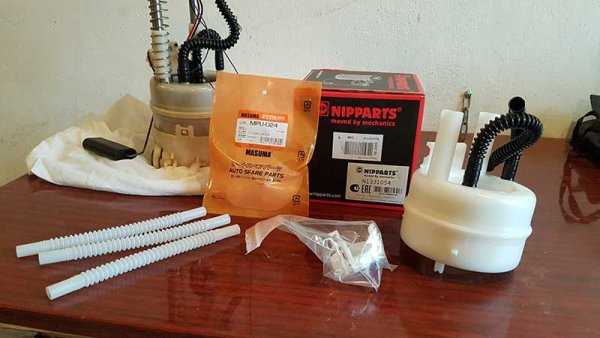

Фильтры тонкой очистки топлива фирм Nipparts (N1331054) и Zekkert (KF-5463) вполне подходят в качестве изделия для использования взамен оригинального, но с одной поправкой. Производители: первый – Нидерланды, второй – Германия.

Указанные устройства немного меньше по размерам, поэтому при установке их в корпус топливного модуля и посадке насоса в фильтр нужно использовать уплотнители (к примеру, полоски из пластиковых стяжек).

У Reno Duster с 2-литровыми моторами есть одна особенность, касающаяся топливной системы. Многие владельцы этой версии кроссовера в подкапотном пространстве возле правого крыла обнаруживают резервуар, подключенный к топливопроводам, по форме и размерам очень сильно напоминающий выносной фильтр тонкой очистки.

Но указанный резервуар фильтром не является, поскольку в нем отсутствует наполнитель – он пустой. Из-за этого автолюбители называют деталь «пустышкой» и сетуют на то, что автопроизводитель решил сэкономить на установке нормального расходника.

По официальной же версии производителя указанный резервуар — вовсе не фильтр, а ресивер, предназначенный для сглаживания пульсации топлива, а сам очистительный элемент располагается в топливном модуле.

Видео — фильтр невидимка.

Одним из вариантов объяснения использования ненужного, по сути, ресивера является внесение изменений в конструкцию авто для унификации деталей.

То есть, изначально предполагалось установить выносной фильтр под капотом, но после от него отказались, отдав предпочтение топливным модулям. В посадочное же место просто установили «пустышку» (назвав ее ресивером), чтобы не пришлось заменять топливные магистрали.

Автовладельцы возмущаются наличием «пустышки», но от нее может быть существенная польза, ведь никто не мешает ее заменить на ФТО. И хоть в каталоге оригинальных запчастей отсутствует выносной фильтр, но вполне можно подобрать аналоги.

Благодаря установке дополнительного выносного элемента повышается уровень очистки топлива (но при этом возрастает нагрузка на насос).

Интересным вариантом является установка и использование выносного фильтра в качестве основного, после того, как элемент, размещенный в топливном модуле, полностью засориться и перестанет выполнять свои функции (при этом очиститель в модуле даже менять не придется, достаточно лишь обеспечить подвод бензина к насосу в обход ФТО).

Дизельные варианты

В дизельный Reno Duster используется топливный фильтр выносного типа. Причем на дорестайлинговых и рестайлинговых моделях они отличаются.

На первых Дастер используется неразборной металлический топливный фильтрующий элемент. Оригинальная запчасть идет в каталоге под индексом 8200813237.

Но данное изделие устанавливается на авто с завода и купить его невозможно. Для замены же можно использовать аналоги – Delphi HDF954 и ASAM 30519.

При подборе ФТО для дизеля также следует учесть наличие датчика воды. На одних фильтрах под него нет посадочного отверстия, на других оно имеется.

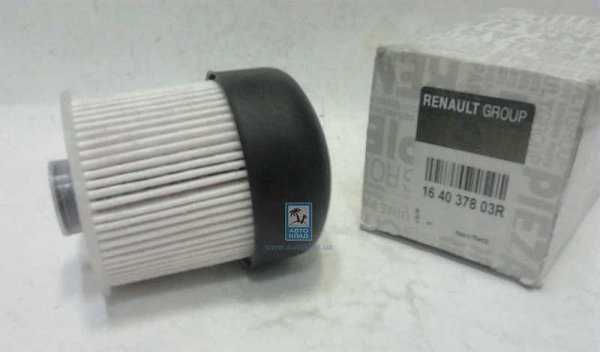

На рестайлинговых же версиях уже используется разборной фильтр со сменной очистной кассетой. В такой конструкции замене подлежит только сама кассета. В каталоге оригинальных запчастей она идет под индексом 164037803R.

Помимо оригинальной делали на замену можно подобрать аналоги – Knecht-Mahle (KX 338/26D, он же – 164039594R), BOSCH (F026402825) MANN-FILTER (PU9011 Z KITT).

Топливный фильтр Рено Флюенс

Ни для кого не секрет, что качество топлива в нашей стране оставляет желать лучшего. В Рено, как и в любом другом автомобиле, основной удар на себя принимает топливный фильтр. Если вы ходите узнать, когда менять фильтр, как понять, что он неисправен и как произвести процедуру своими руками, эта статься для вас.

Менять или не менять?

Замена фильтрующего элемента, как правило, проводится в двух случаях. Первый из них – регламент, рекомендованный производителем. Например, для модели Флюенс 1.6 эта процедура проводится каждые 15000 километров или раз в год, если за этот период пробег будет меньше обозначенной цифры.

Однако при использовании топлива низкого качества или агрессивной эксплуатации в городских условиях может потребоваться ранняя замена фильтрующего элемента. Если при вождении вашего Рено появляются следующие предпосылки, которые освещаются на многих обучающих видео, нужно всерьез задуматься о замене фильтра:

Устойчивый запах бензина в салоне
Недостаточная эффективность «печки» даже при прогретом двигателе
Неустойчивые обороты двигателя
Повышенный расход топлива

Многие владельцы Рено Флюенс 1.6, которые решили произвести закупку самостоятельно, сталкивались с одной и той же проблемой.

Подготовка к работе

Искать топливный фильтр под капотом нет смысла. На Рено, вне зависимости от поколения и объема двигателя, топливный насос расположен под задним сиденьем, на магистрали, ведущей от бака в подкапотное пространство.

Сама замена осуществляется через специальный лючок, который находится в районе ног задних пассажиров: на большинстве видео с обзором данной модели этот нюанс освещается достаточно подробно. Поэтому лучше всего будет заблаговременно освободить заднее сиденье, а также вынуть ковры.

Второй, но не менее значимый момент при подготовке — запастись необходимым инструментом. Как ни странно, единственный инструмент, который понадобится для работы — съемник бензонасоса для Рено. Его можно приобрести в любом автомагазине или изготовить своими руками. Для этого необходимо изогнуть в форме буквы «П» небольшую, но достаточно прочную прямоугольную пластинку. Расстояние между изгибами должно составлять ровно 146мм. Приваренная к верхней планке гайка позволит вращать съемник для закручивания и установки бензонасоса при помощи храпового ключа.

Чтобы получить доступ к лючку бензонасоса Флюенс 1.6, откиньте заднее сиденье.

Это чревато попаданием грязи в бензобак, что способствует скорому засорению нового фильтра и, как следствие, его досрочной замене.

Меняем бензонасос своими руками

На Рено Флюенс 1.6 топливный насос защищен пластиковым кожухом черного цвета.

Начать нужно с отсоединения клеммы электрической проводки путем нажатия фиксаторов, расположенных с обеих ее сторон.
Следом извлеките шланг топливопровода, который фиксируется зажимами такого же типа.
Далее нужно демонтировать крышку бензонасоса. Для этого понадобится съемник для Рено, заготовленный на предыдущем этапе. Приготовьтесь к тому, что откручивание будет проходить туго. При этом крайне не рекомендуется прибегать к использованию молотка, поскольку это может повредить соответствующие детали и инструмент.
Корпус вынимается легко, вертикально вверх. Во избежание вытекания бензина в салон, следует наклонить его влево. Резиновую прокладку стоит тщательно очистить и просушить.

Установка нового насоса на Рено производится в обратном порядке

Важно проверить перед установкой целостность корпуса и всех деталей, прокладок и крепежа: установка некачественной детали приведет к быстрому износу топливопровода

После установки кожуха и сиденья на место, процедуру можно считать успешной. Рекомендуется проехать несколько километров на небольшой скорости: если в салоне отсутствуют посторонние запахи, а лампочки ошибок на панели приборов не горят, насос установлен верно и, при использовании качественного топлива, потребует следующей профилактики еще не скоро.

Топливный фильтр Рено Логан – где он находится и когда его следует менять?

Интересующий нас элемент может располагаться на «Логанах» в двух местах:

Внутри топливного бака. В этом случае топливный фильтр монтируется на заводе вместе в бензонасосом. Подобное расположение присутствует на машинах, сошедших с конвейера после октября 2006 года.
Возле заднего правого колеса под баком для горючего. Фильтр в данном случае располагается в месте выхода из бензобака трубок, по которым в него поступает топливо. Указанное размещение имеется на транспортных средствах, изготовленных до 2006 года.

Если фильтр Рено находится под баком для бензина, производитель советует выполнять его замену в следующих ситуациях:

во время прохождения четных техобслуживаний (второе, четвертое и так далее ТО);
после пробега машины 30 тысяч километров.

К сожалению, горючее в нашей стране по своему качеству весьма далеко от совершенства. По этой причине отечественные владельцы Логанов меняют фильтр гораздо чаще:

на машинах, выпускаемых с конца 2006 года – через 60–90 тысяч километров пробега;
на старых моделях авто – при каждом техническом обслуживании.

Явным симптомом необходимости монтажа нового фильтра считается явление, когда, вне зависимости от числа оборотов, автомобиль начинает двигаться ощутимыми и малоприятными для водителя рывками. Почувствовав подобное поведение машины, автомобилист должен сразу же обратиться в сервис для замены описываемого топливного элемента.

Тонкости замены фильтра для моделей второго поколения

Барьер у второй фазы (у моделей 2007, 2008 года) Рено Меган расположен в баке и имеет другой порядок действий по установке. Он меняется в сборе с насосом либо же Вы можете произвести замену только сеточки, которая и является барьером на моделях 2007, 2008.

Используя длинногубцы и зубило, снимаем защелки с топливных патрубков.
После достаем сам бензонасос. Запоминаем расположение минуса и плюса и снимаем клеммы с мотора бензонасоса.
Демонтируем нижнюю крышку, а далее и – сетчатый барьер.
Резиновые кольца с предыдущего насоса надеваются на новый, после чего он устанавливается в корпус и закручивается фиксирующий болтик.
Новая подготовленная заранее трубка натягивается на каждый штуцер до второй риски.
Устанавливаем сетчатый барьер и фиксируем клеммы в соответствии с полюсами.
В конечном итоге прикручиваем накидную гайку, надеваем резиновое кольцо крышки на бензонасос, штуцера и разъем.
В представленном ниже видео можно проследить за всеми особенностями данного процесса для моделей 2007 и 2008 года.

Правильно проделанный алгоритм действий предотвратит перебои с подачей топлива и проблемы в работе мотора.

Замена сетки

Работа начинается с извлечения топливного модуля. Перед процедурой необходимо так же сбросить давление в системе.

Крепление насоса осуществляется за счет фасонной гайки. Для того, чтобы ее открутить потребуется специальный съемник. Чтобы открутить ее в гаражных условиях, нужно найти деревянный стержень и ударами по нему постараться провернуть гайку. Сорвав ее, можно пользоваться обычным ключом.

Насос нужно доставать медленно, чтобы из него слилось максимальное количество бензина. Но в любом случае сохраниться небольшое количество, поэтому нужно подставить под него какую-нибудь тару, чтобы не залить салон бензином.

Осматриваем корпус и находим защелки, которые удерживают нижнюю часть стакана. Сняв ее видим сетку, она снимается руками, при этом не должно возникать каких-либо проблем.

Очень важным моментом при обратной сборке является правильная установка бензонасоса. Он должен стоять точно по центру отверстия, иначе затягивая гайку трудно обеспечить плотное прилегание крышки к резиновому кольцу, в результате система не будет герметичной, в салоне будет появляться запах топлива после заправки на АЗС.

Описание конструкции системы управления двигателем Рено Логан

Схема электронной системы управления двигателем Рено Логан:1 — аккумуляторная батарея;2 — выключатель зажигания;3 — главное реле;4 — коммутационный блок;5 — реле включения кондиционера;6 — реле малой скорости вентилятора системы охлаждения;7 — блок управления вентиляцией, отоплением и кондиционированием; 8 — вентилятор;9 — комбинация приборов;10 — реле большой скорости вентилятора системы охлаждения;11 — датчик давления хладагента;12 — датчик давления усилителя рулевого управления;13 — диагностический разъем (колодка диагностики);14 — электронный блок управления двигателем;15 — реле питания топливного насоса и катушки зажигания;

16 — топливный модуль;17 — адсорбер системы улавливания паров бензина;18 — датчик скорости автомобиля;19 — датчик детонации;20 — датчик абсолютного давления воздуха;21 — регулятор холостого хода;22 — датчик температуры воздуха на впуске;23 — датчик положения дроссельной заслонки;24 — форсунка;25 — датчик положения коленчатого вала;

Элементы электронной системы управления двигателем (ЭСУД):1 — катушка зажигания;2* — разъем диагностики;3 — форсунка;4* — датчик детонации;5 — регулятор холостого хода;6 — датчик положения дроссельной заслонки;7 — датчик температуры воздуха на впуске;8 — датчик абсолютного давления воздуха;9* — датчик скорости автомобиля;

Электронный блок управления двигателем (ЭБУ) обрабатывает информацию от датчиков системы управления, получает сигналы от выключателя кондиционера и датчика давления гидроусилителя руля, а также управляет исполнительными устройствами, такими как топливный насос, форсунки, катушка зажигания, регулятор холостого хода, электромагнитный клапан продувки адсорбера, вентилятор системы охлаждения, электромагнитная муфта компрессора кондиционера.

ПО ТЕЧЕНИЮ

На подопытном автомобиле установлен 16-клапанный мотор К4М с фазорегулятором по впуску. Добраться до масляного фильтра можно и сверху, но удобнее снизу, сняв защиту моторного отсека (придется в любом случае, иначе не подберешься к сливной пробке). Два задних болта выкручиваем полностью, а три передних лишь ослабляем, после чего сдвигаем лист назад. Заливная горловина вполне удобна, а вот щуп не очень: на пластиковом стержне след свежего масла едва разглядишь. За это снижаем оценку.

Масло в коробках передач рассчитано на весь срок службы, но проверять уровень советуем регулярно. С механикой все просто, а вот в автомате нет ни щупа, ни боковой пробки на картере, поэтому контроль, мягко говоря, неудобен. Для начала снимаем глушитель впуска, чтобы добраться до заливной пробки сверху картера. Доступ к ней также перекрывает трос селектора выбора передач. Прежде чем его отсоединять, убедитесь, что рычаг — в положении Р. Вывернув пробку, заливаем в агрегат пол-литра свежего масла. Теперь пускаем двигатель и даем коробке прогреться до рабочей температуры: 60 °C плюс-минус градус (дилеры контролируют температуру фирменным сканером Clip). Вывернув пробку снизу, сливаем излишки. Если вышло более 0,1 л, все в порядке. Меньше — повторяем процедуру, влив в агрегат еще пол-литра.

Потемневшее, с запахом гари масло следует заменить. Полный объем — 6 л, однако более 3,5 л не сольешь, разница остается взаперти в «бублике», гидроблоке и насосе. Для слива выворачиваем нижнюю пробку на картере и соосный с ней пластиковый стаканчик. Имейте в виду: он одноразовый, поэтому непременно замените, как и уплотнительное колечко пробки. Момент затяжки стаканчика 9 Нм, пробки — 35 Нм. Залив 4 л масла, пускаем двигатель и сливаем излишки, как сказано выше. По регламенту фильтр не меняют.

Для слива охлаждающей жидкости в бачке радиатора предусмотрен удобный краник, а для выпуска воздушных пробок после заправки системы — штуцер прокачки, расположенный на термостате, поблизости от масляного щупа. Затруднений здесь не будет. Главное — помнить, что антифриз содержит ядовитый этиленгликоль.
