Где на рено логан находится топливный фильтр?

Артикулы

В каталоге Рено есть деталь с номером 7700845961. Как она выглядит, показано на фото.

Оригинальный топливный фильтр

https://youtube.com/watch?v=ATGDZZXYztI

Теперь перечислим аналоги:

• PEUGEOT-CITROEN 1567C6 или 1567C8
• ASAM 30515
• GOODWILL FG 300
• FINWHALE PF104
• FRAM G10230 или G5857
• FILTRON PP831/1
• BOSCH 0 450 905 287 или 0 450 902 161
• JAPANPARTS FC-120S
• HENGST FILTER H107WK
• HYUNDAI 31911-3A000
• ALCO SP-2061
• BLUE PRINT ADN12324
• AMC NF-2360
• MECAFILTER ELE6015
• NISSAN 16400JD51A
• KOLBENSCHMIDT 50013623
• VAG 6N0 201 511 A
• PROFIT 1530-0730
• UFI 31.710.00
• MAPCO 62072
• OPEL 818 513
• MISFAT E710
• SCT ST 393
• KNECHT KL 416/1
• LYNXauto LF-1400
• JAPKO 30120
• SOFIMA S 1710 B
• BRECKNER BK10201
• BUGUS QIN54
• CHAMPION L236
• MANN WK6002
• FRANCECAR FCR210130
• VALEO 587002 или 587001
• «Невский фильтр» NF2115g

Основная суть – в том, чтобы не купить фильтр «под хомуты». На патрубках должны быть буртики. Если их нет, говорим продавцу «до свидания».

7 основных признаков неисправности катушек зажигания и способ их проверки

Катушки зажигания часто называют компактными электротрансформаторами. Они служат для преобразования тока напряжением 12 В, вырабатываемого аккумулятором, в более высокое напряжение, необходимое для воспламенения горючей смеси в цилиндрах и запуска двигателя.

Каждая свеча зажигания имеет собственную катушку. Последняя либо соединяется со свечой с помощью проводов, либо располагается над свечой зажигания. Для образования искры на электродах свечи требуется напряжение 15 000–20 000 В. При неисправности катушек могут возникать пропуски зажигания, которые приведут к увеличению расхода топлива.

Симптомы когда необходимо обратить внимание на топливный фильтр

В наше время на рынке представлено множество моделей топливных фильтров, но стоит приобретать лишь те, которые рекомендовал производитель.

Для очистки поступающего к мотору горючего в конструкции Рено Логан предусмотрен топливный фильтр. В процессе эксплуатации расходник теряет свою пропускную способность, так как забивается мусором. Для решения проблемы необходима замена отслужившего свое фильтра. Выполнить ее не особо сложно самостоятельно.

Первоначально на автомобиле Renault Logan устанавливался отдельно стоящий топливный фильтр тонкой очистки. Он не имел альтернативы до 2006 года. Оригинальный расходник имеет артикул 6001546326. При этом компания Renault не изготавливает самостоятельно топливные фильтры. Она закупает и упаковывает продукцию Bosch. Прямой аналог, выпускаемый обладает каталожным номером 0450902161.

При покупке топливных фильтров в оригинальной упаковке Renault за расходник потребуется заплатить 350-500 рублей. Прямые аналоги обладают меньшей ценой. Их стоимость варьируется от 300 до 400 рублей.

При отсутствии возможности купить прямой аналог или оригинал следует обратить внимание на продукцию сторонних производителей. В таблице ниже представлены наилучшие альтернативы фирменному расходнику. Таблица — Аналоги отдельностоящего топливного фильтра тонкой очистки на автомобиль Рено Логан

Таблица — Аналоги отдельностоящего топливного фильтра тонкой очистки на автомобиль Рено Логан

Фирма производитель	Артикульный номер	Ориентировочная стоимость, рубль
Ford	1137449	1500-2000
WIX	WF8034	160-200
JC Premium	B4R029PR2X	220-250
Knecht-Mahle	KL4161	300-370
Profit	15300730	200-230

Начиная с 2011 года автомобиль Renault Logan окончательно лишился отдельно стоящего фильтра. Он был перемещен в топливный стакан. Фильтр не имеет собственного артикула и по официальным заявлениям производителя его следует менять в сборе с модулем.

Оригинальный топливный стакан имеет артикул 6001547604 и стоит 6000-14000 рублей. Так как цена фирменного модуля высока, водители покупают его аналоги. В таблице ниже представлен перечень наилучших альтернатив родному расходнику.

Таблица — Альтернативы топливных модулей с встроенным фильтром на автомобиль Рено Логан

ERA	775176	4400-5600
Бренд производителя	Номер по каталогу	Примерная цена, рубль
Krauf	KR0867M	2500-3000
Bosch	986580368	2400-3000
Magneti Marelli	MAM00046M	3000-4800
Asam	30290	3400-4900

На дизельном автомобиле Renault Logan используется оригинальный топливный фильтр с каталожным номером 164000884R. Его стоимость находится в пределах от 1200 до 2580 рублей. Ознакомиться с хорошими аналогами фирменного расходника можно в таблице, которая приведена ниже.

Таблица — Аналоги топливных фильтров на дизельный автомобиль Рено Логан

Бренд производителя	Номер по каталогу	Примерная цена, рубль
Delphi	HDF954	890-1000
Champion	CFF100530	770-1000
Profit	15302823	660-890
Bosch	F026402075	900-1500
Shafer	FM781	440-350

Топливный фильтр на Логан 1

Renault 6001546326

Первое поколение Рено Логан с бензиновыми двигателями 1.4 (K7J) и 1.6 (K7M, K4M) с завода имеет одинаковый топливный фильтр. До 2006 г. на данных комплектациях он установлен отдельно от насоса и других модулей. Расположен за правым задним колесом, под топливным баком, на выходе топливной магистрали. Доступ к данной запчасти свободный, и ее довольно легко найти и поменять, особенно при наличии смотровой ямы.

От производителя на Renault Logan 1 с бензиновыми двигателями ставится топливный фильтр под артикулом 6001546326. По факту это фильтр компании Bosch, модель 0450902161. Именно его и устанавливали на конвейере с завода. Такой же, оригинальный фильтр тонкой очистки топлива идет и под артикулом 7700845961. Но по факту в фирменной коробке от Рено с этим номером лежит фильтр компании MecaFiltre, модель ELE6015. Эта модель ниже качеством, чем Бош, и дешевле. Но в оригинальных коробках Renault их стоимость практически не отличается. Поэтому лучше искать все же запчасть с номером 6001546326, от производителя Bosch.

Размеры топливного фильтра для Renault Logan 1
Высота, мм	Диаметр входного/выходного отверстия, мм	Диаметр корпуса, мм
136	8 / 8	55,5

При замене фильтра топлива на первом Логане не меньшей популярностью пользуются и аналоги. В таблице указаны наиболее популярные, и зарекомендовавшие с хорошей стороны себя модели.

Производитель	Артикул	Цена, руб.
Mahle Original/Knecht	KL416/1	600
Francecar	FCR210130	170
MANN-FILTER	WK 6002	550

После 2006 года основной топливный фильтр уже встроен в специальный модуль (вместе с насосом, датчиками, и фильтром-сеткой), который полностью погружается в бак, и отдельно не меняется. Артикул модуля – 6001547604. Этот фильтр практически не забивается (из-за того что перед ним есть грубая очистка), и его меняют как правило лишь тогда, когда насос перестает работать. Самый распространенный аналог, который устанавливают, это Klaxcar France 44005z. Цена – 3400 руб.

При замене основного фильтра тоже иногда меняют и сетку (фильтр грубой очистки), которая стоит на топливном насосе, погруженном в бак. Артикул – 6001546326. Но зачастую ее предпочитают просто промывать. Отдельно же данный фильтр-сетка, практически отсутствует в продаже, поэтому покупают ближайший подходящий аналог от компании Francecar — FCR210141. Цена – 120 руб.

Топливный фильтр на дизельный Логан I

Хотя первое поколение Логан с дизельными двигателями официально и не поставлялось в Россию, но все же, эта модель имеет некоторое распространение на территории СНГ. Топливные фильтры для Рено Логан 1.5 (K9K) дизель отличаются от бензинового автомобиля. Они представляют из себя цельнометаллический цилиндр, у которого впускные и выпускные патрубки находятся только с одной стороны, а с другой — датчик воды. Располагается он спереди, под капотом, за передним правым колесом. Для доступа к нему нужно вывернуть руль вправо, и снять переднюю часть подкрылка. Кроме того, они делятся на два вида, в зависимости от установленной топливной системы – Delphi или Mahle. Фильтры обоих систем отличаются конструкцией. Для фильтра системы Delphi предусмотрено 3 прямых патрубка, с отличающимися диаметрами (инфо в табл. ниже). Для Mahle – 2 патрубка, и оба одинаковы в толщине. Данные по размерам и артикулам ниже в таблице.

Параметры топливных фильтров для Logan 1 с дизельными двигателями
Артикул	Топливная система	Диаметр корпуса, мм	Высота, мм	Диаметр патрубков, мм
164000884R	Delphi	88	210	8 / 10 / 10
8200619849	Mahle (без подсоединенного датчика уровня воды)	93	123	10 / 10
7701064241	Mahle (с датчиком воды)

164000884R

8200619849

Можно также установить один из аналогов.

Производитель	Артикул	Цена, руб.
Топливная система Delphi
Mahle Original/Knecht	KL781	1800
Delphi	HDF954	1800
Топливная система Mahle (без датчика уровня воды)
Mahle Original/Knecht	KL404/16	1500
Delphi	HDF581	1600
Топливная система Mahle (с датчиком воды)
Mahle Original/Knecht	KL404/25	1600
Delphi	HDF583	1700

Это интересно: Коврик в Рено Дастер в багажник — выбор, артикулы, фото

Признаки засоренности фильтра

Топливный фильтр при падении своей эффективности взывает ряд симптомов, которые могут почувствовать даже новички. В этот список входит:

• затрудненный подъем машины на возвышенность;
• падение мощности двигателя, ухудшение динамики авто;
• заметное увеличение расхода топлива;
• появление рывков в работе двигателя;
• силовой агрегат регулярно глохнет.

Обратите внимание, что эти симптомы необязательно говорят именно об испорченном топливном фильтре, но в первую очередь рекомендуем заменить его, особенно если по пробегу пора выполнять процедуру. К сожалению, визуально осмотреть деталь не получится. Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно

На авто второго поколения фильтр демонтировать еще сложнее

Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно. На авто второго поколения фильтр демонтировать еще сложнее.

К сожалению, визуально осмотреть деталь не получится. Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно. На авто второго поколения фильтр демонтировать еще сложнее.

Топливный фильтр на Логан 1

Первое поколение Рено Логан с бензиновыми двигателями 1.4 (K7J) и 1.6 (K7M, K4M) с завода имеет одинаковый топливный фильтр. До 2006 г. на данных комплектациях он установлен отдельно от насоса и других модулей. Расположен за правым задним колесом, под топливным баком, на выходе топливной магистрали. Доступ к данной запчасти свободный, и ее довольно легко найти и поменять, особенно при наличии смотровой ямы.

От производителя на Renault Logan 1 с бензиновыми двигателями ставится топливный фильтр под артикулом 6001546326. По факту это фильтр компании Bosch, модель 0450902161. Именно его и устанавливали на конвейере с завода. Такой же, оригинальный фильтр тонкой очистки топлива идет и под артикулом 7700845961. Но по факту в фирменной коробке от Рено с этим номером лежит фильтр компании MecaFiltre, модель ELE6015. Эта модель ниже качеством, чем Бош, и дешевле. Но в оригинальных коробках Renault их стоимость практически не отличается. Поэтому лучше искать все же запчасть с номером 6001546326, от производителя Bosch.

Высота, мм	Диаметр входного/выходного отверстия, мм	Диаметр корпуса, мм
136	8 / 8	55,5

При замене фильтра топлива на первом Логане не меньшей популярностью пользуются и аналоги. В таблице указаны наиболее популярные, и зарекомендовавшие с хорошей стороны себя модели.

После 2006 года основной топливный фильтр уже встроен в специальный модуль (вместе с насосом, датчиками, и фильтром-сеткой), который полностью погружается в бак, и отдельно не меняется. Артикул модуля – 6001547604. Этот фильтр практически не забивается (из-за того что перед ним есть грубая очистка), и его меняют как правило лишь тогда, когда насос перестает работать. Самый распространенный аналог, который устанавливают, это Klaxcar France 44005z. Цена – 3400 руб.

При замене основного фильтра тоже иногда меняют и сетку (фильтр грубой очистки), которая стоит на топливном насосе, погруженном в бак. Артикул – 6001546326. Но зачастую ее предпочитают просто промывать. Отдельно же данный фильтр-сетка, практически отсутствует в продаже, поэтому покупают ближайший подходящий аналог от компании Francecar — FCR210141. Цена – 120 руб.

Топливный фильтр на дизельный Логан I

Хотя первое поколение Логан с дизельными двигателями официально и не поставлялось в Россию, но все же, эта модель имеет некоторое распространение на территории СНГ. Топливные фильтры для Рено Логан 1.5 (K9K) дизель отличаются от бензинового автомобиля. Они представляют из себя цельнометаллический цилиндр, у которого впускные и выпускные патрубки находятся только с одной стороны, а с другой — датчик воды. Располагается он спереди, под капотом, за передним правым колесом. Для доступа к нему нужно вывернуть руль вправо, и снять переднюю часть подкрылка. Кроме того, они делятся на два вида, в зависимости от установленной топливной системы – Delphi или Mahle. Фильтры обоих систем отличаются конструкцией. Для фильтра системы Delphi предусмотрено 3 прямых патрубка, с отличающимися диаметрами (инфо в табл. ниже). Для Mahle – 2 патрубка, и оба одинаковы в толщине. Данные по размерам и артикулам ниже в таблице.

Артикул	Топливная система	Диаметр корпуса, мм	Высота, мм	Диаметр патрубков, мм
164000884R	Delphi	88	210	8 / 10 / 10
8200619849	Mahle (без подсоединенного датчика уровня воды)	93	123	10 / 10
7701064241	Mahle (с датчиком воды)

Можно также установить один из аналогов.

Топливная система Delphi
Mahle Original/Knecht	KL781	1800
Delphi	HDF954	1800
Топливная система Mahle (без датчика уровня воды)
Mahle Original/Knecht	KL404/16	1500
Delphi	HDF581	1600
Топливная система Mahle (с датчиком воды)
Mahle Original/Knecht	KL404/25	1600
Delphi	HDF583	1700

Какой фильтр тонкой очистки лучше, артикулы и цены

У официального производителя можно приобрести оригинальные детали, которые устанавливаются на заводе. Их артикулы: 6001546326, 7700845973, 7701068107. Их стоимость небольшая – $7-9. Оригинал не может стоить меньше $7, фильтры с низкой ценой оказываются поддельными. Такие фильтры не смогут отфильтровать топливо, это приводит к выходу из строя форсунок и других элементов топливной системы.

Оригинальный фильтр на Логан

Аналоги:

1. GOODWILL. Каталожный номер: FG 300. Распространенный бюджетный аналог оригиналу. Об этом фильтре оставляют положительные отзывы, он служит достойный срок. Цена его составляет $6,8.
2. FRANCECAR. Артикул: FCR210130. Тоже практичный аналог, у водителей не возникают претензии, стоимость около $6-7.
3. SCT. Артикул: ST 393. Универсальный фильтр, подходит ко многим автомобилям. $5.
4. BOSCH. Артикул: 0 450 905287. Самый дорогой, в то же время качественный и долго служащий фильтр. $17.
5. NISSAN. Артикул: 16400JD51A. Покупатели довольны качеством такого фильтра, для Рено Логан подходит идеально. $13.
6. HYUNDAI. Артикул: 31911-3A000. Универсальный и практичный, самый экологически чистый среди представленных. До $15.

Это интересно: Габаритные размеры Рено Сандеро степвей — раскрываем все нюансы

Как производится замена топливного фильтра

Замена топливного фильтра своими руками…

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодняшняя статья будет посвящена тому, как происходит замена топливного фильтра Рено Логан автомобиля. Согласно регламенту по техническому обслуживанию Рено Логан менять топливный фильтр следует через 30 тыс. км пробега или 2 года эксплуатации в зависимости от того, что наступит раньше. Если же ещё учитывать довольно-таки не лучшее качество нашего отечественного топлива то замена производится через 10-15 тыс.км пробега.

Рывки автомобиля при движении на высоких и малых оборотах напоминает о том, что фильтр пора уже менять. У топливного фильтра Логан также есть свои особенности, и он обладает своим оригинальным номером подходит один к одному от нового образца инжекторных переднее приводных автомобилей ВАЗ. Во время работы двигателя непосредственно сам бензин почти всегда находится, под высоким давлением именно поэтому производить замену фильтрующего элемента надо через небольшой промежуток времени после остановки двигателя.

Для того чтобы заменить фильтрующий элемент необходимо отсоединить колодку жгута от специального разъёма крышки относящейся к топливному модулю или убрать реле монтажного блока двигателя отвечающий за работу электроток-насоса. Затем необходимо запустить двигатель дав ему некоторое время поработать «вхолостую» до полной остановки мотора пока не выработается все топливо и даем ему заглохнуть. После следует запустить стартёр на несколько секунд для уменьшения и сброса давления.

Далее необходимо отсоединить специальную клемму от «минусового» аккумуляторного вывода. Непосредственно сам очиститель бензина находится не в задней части бензобака, а спереди. После сжатия двух красных фиксаторов относящихся к наконечнику тройника нужно снять непосредственно сам наконечник тройника с фильтрового штуцера. Теперь нужно с другого фильтрового штуцера снять наконечник, относящийся к бензиновой трубке подвода.

Снимаем фильтр из специального хомута, после чего сливаем бензин в специально приготовленную ёмкость. Затем производим установку нового фильтрующего элемента в противоположной последовательности.

Наконечник бензиновой трубки и тройника ставим на фильтровые штуцеры до фиксации и защёлкивания одного и второго фиксатора. Касаемо-же колодки жгута, которую необходимо подсоединить к специальному разъёму, относящемуся к топливному модулю нужно помнить, что её также необходимо проверить на целостность. Минусовую клемму подсоединяем к аккумуляторному выводу батареи.

Порядок разборки:

1. Снизим давление в топливной системе.
2. Сожмем фиксаторы и отсоединим наконечник трубки, подающий бензин от конца фильтра.
3. Также отсоединим конец трубки с другой стороны.
4. Уберем в сторону хомут крепления и вытянем из него топливный фильтр.
5. Установим новый топливный фильтр в обратном порядке снятию по направлению движения бензина указанной стрелкой на корпусе.

Для того чтобы заполнить систему бензином следует включить питание. При работе двигателя должен быть слышен негромкий шелест непосредственно самого электрического бензонасоса. Когда произойдёт выключение электроток-насоса, следует проверить, хороша ли герметичность всех соединений с фильтровым бочком и всех топливных наконечников авто Рено.

Внимательно проверите при работе двигателя соединения на предмет утечки бензина. Если пропускает, повторите еще раз работу подсоединения трубок до их надежной фиксации. В крайнем случае, поменяйте уплотнительные резиновые колечки наконечников трубок или сами трубки Рено Логан в сборе.

Смотрите далее видео замены топливного фильтра Рено Меган 2 и на Renault Logan, а также Lada Kalina установленные под бензобаком. Как на двух видео youtube (см. ниже) также меняется фильтр топлива на Renault Logan. Примечание: На Reno Logan выпущенные до осени 2006 года? Бензиновый фильтр установлен под бензобаком, недалеко от правого заднего колеса возле трубки выходящий от бензобака. Если не обнаружите топливный фильтр под баком, значит, Reno собран после осени 2006 года, устанавливают в сборе с бензонасосом в бензобаке.

Вам так же будет интересно узнать:

Какой неразборный масляный фильтр

Фотоснимки машины

КПП автомат

Замена термостата двигателя

На авто ремонт двери своими руками

Как сменить масло на двигателе

Описание замены рулевых наконечников

Задние колодки Рено системы Lucas и Bendix

Статья о замене дворников

Возможна ли самостоятельная замена фильтра на Логанах?

На Рено, в которых бензонасос совмещен с топливным фильтром, замену последнего выполняют только вместе со сменой насоса. Других вариантов монтажа новой детали просто-напросто не существует. Такая процедура, ввиду своей объективной сложности, самостоятельно не производится. Ее следует выполнять исключительно на автосервисах.

А вот на авто, выпущенных до 2006 года, фильтр можно поменять и самому

Как это сделать мы расскажем далее, а сейчас обратим ваше внимание на необходимость осуществления ряда подготовительных мероприятий, которые предшествуют процессу замены топливного фильтра Рено Логан. Они таковы:

• включается зажигание ТС;
• с «минуса» аккумуляторной батареи откидывается провод;
• отжимаются фиксаторы, удерживающие крышку блока насоса, после чего крышка снимается;
• из блока вынимается реле;
• провод снова подсоединяется к батарее.

После этого двигатель автомобиля заводят и ожидают момента, когда он заглохнет. Теперь зажигание можно выключать и приступать к работам по замене фильтра.

Когда меняют

В мануале по эксплуатации Рено Логан производитель рекомендует менять фильтр каждые 30 тысяч километров, если авто до 2006 года выпуска, и каждые 120 тысяч километров на автомобилях с 2006 года.

Если автомобиль двигается рывками, причём независимо от оборотов мотора, то необходимо проверить топливную систему, и начать следует с фильтра топлива. Его засорение – главная причина такого поведения авто.

Состояние топлива на наших автозаправках вносит свои коррективы. Мотористы настоятельно рекомендуют менять топливный фильтр на Рено Логан чаще. Если фильтр расположен вне бензобака, то меняйте его через 15–20 тысяч пробега. В авто с 2006 года замену бензинового фильтра проводите каждые 80 000 км.

Инструкция по замене на авто с двигателем 1,6 литра (до 2006 года)

Замену топливного фильтра на автомобиле Рено Логан удобно проводить на смотровой яме или эстакаде. Перед сменой обязательно сбрасываем давление топлива.

Подготовительный этап

1. Отключаем зажигание и поднимаем капот.
2. Снимаем с аккумулятора клемму «минус».
3. Открываем крышку блока реле. Он расположен возле аккумулятора.
4. Вынимаем реле бензонасоса. На обратной стороне крышки указано место установки реле.
5. Устанавливаем минусовую клемму на место.
6. Заводим автомобиль и даём поработать двигателю на холостых оборотах 2–3 минуты. Он заглохнет сам. Топливо насос не качает, давление в топливной системе сброшено.
7. Выключаем зажигание.
8. Скидываем минусовую клемму с аккумулятора.

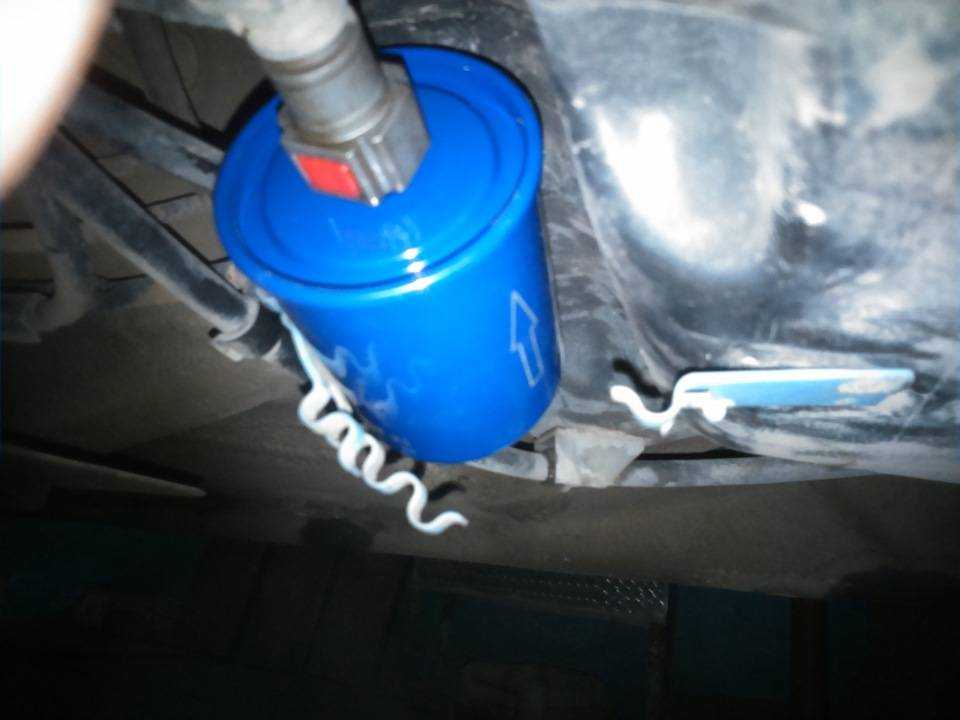

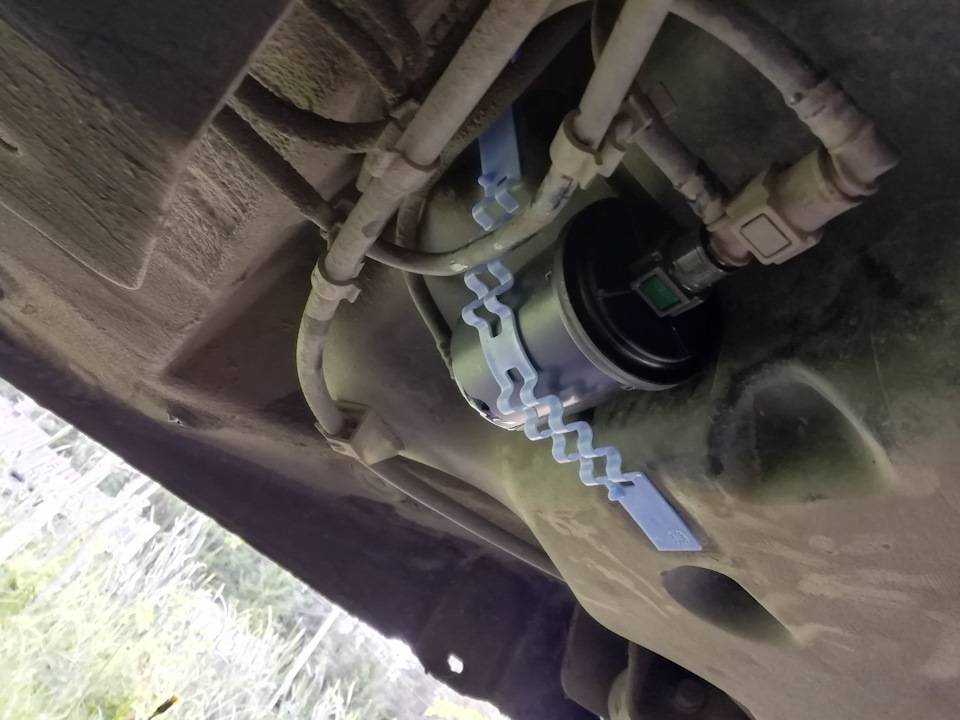

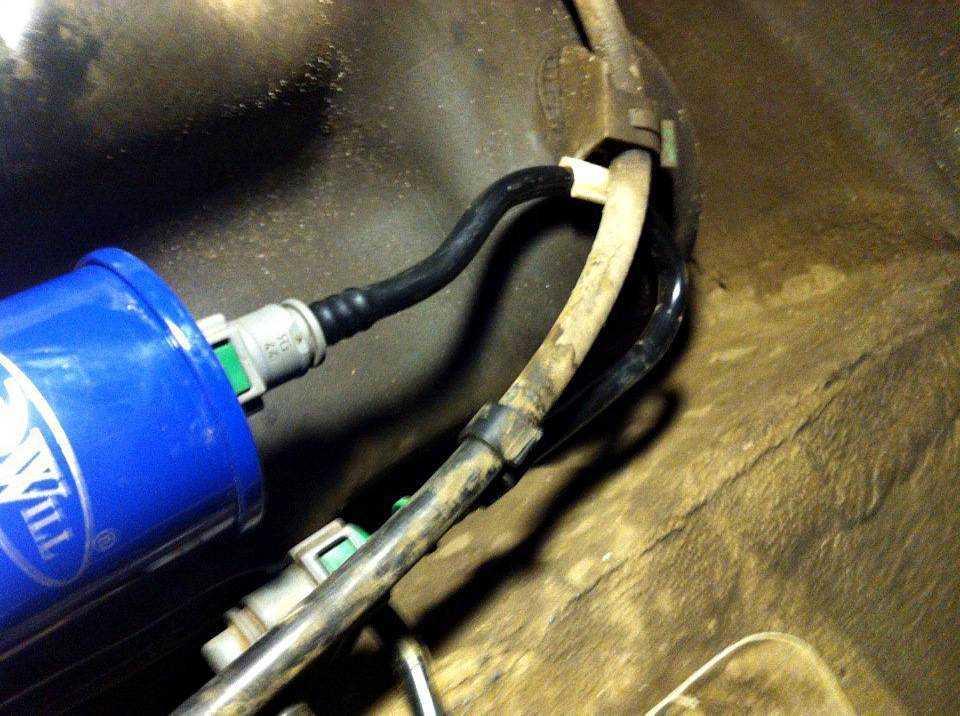

Замена топливного фильтра

1. Находим фильтр снизу автомобиля.
2. Очищаем его и трубопроводы от грязи с помощью металлической щётки, ветоши и средства WD-40.
3. Отсоединяем подводящий трубопровод, нажимая кнопку-фиксатор на наконечнике.
4. Сливаем остатки бензина в приготовленную ёмкость.
5. Отсоединяем трубопровод с другой стороны.Вытекающее топливо направляем в ёмкость.
6. Ослабляем хомут крепления и извлекаем топливный фильтр.
7. Устанавливаем новый фильтр. Следим, чтобы стрелка на фильтре топлива совпадала с направлением движения бензина в системе.
8. Защёлкиваем наконечники на входе и выходе топливного фильтра.
9. Устанавливаем реле топливного насоса и устанавливаем клемму на аккумулятор.

Видео про замену топливного фильтра на Рено Логан

Если в пошаговой инструкции не всё понятно, то предлагаем просмотреть видео о замене фильтра на автомобиле Renault Logan.

Описанная последовательность операций и видеоинструкция помогут провести замену топливного фильтра самостоятельно на автомобилях с моторами в 1,4 и 1,6 литра. Если изложенный материал не добавил вам уверенности, что поменять фильтр вы сможете самостоятельно, то лучше обратиться на СТО.
