Где стоит и как делается замена топливного фильтра на Нива Шевроле

Топливная система Нивы Шевроле нуждается в систематическом обслуживании.

Если этого не делать, водителя ждут неприятные сюрпризы: двигатель начинает работать рывками, после запуска в нём слышен какой-то шум, а расход топлива увеличивается в разы.

Всё это признаки засорившегося топливного фильтра, нуждающегося в замене. О том, как заменить его своими руками мы и расскажем в этой статье.

Где стоит и зачем нужен топливный фильтр

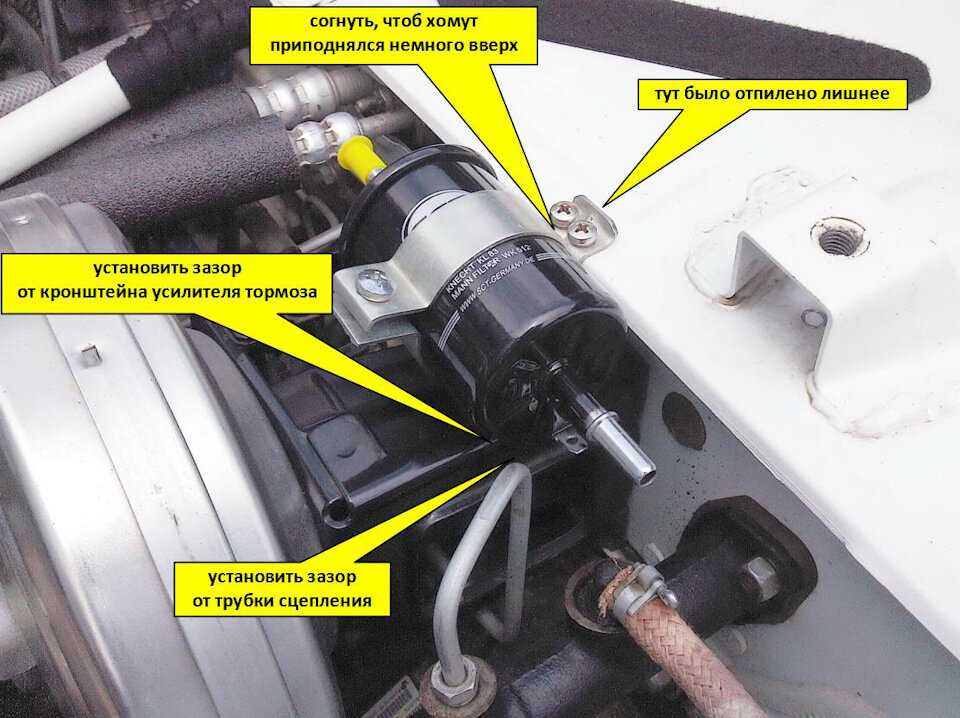

До рестайлинга он располагался под капотом, после 2009 года — рядом с задним колесом

Назначение этого элемента понятно из его названия: он должен очищать топливо, которое подаётся в двигатель из бака по топливной магистрали. В любом, даже самом качественном топливе, присутствуют инородные частицы, вода и другие вещества.

Всё это остаётся в фильтре тонкой очистки, который на Ниве Шевроле, выпущенной до 2009 года располагался под капотом, а на новых автомобилях, прошедших рестайлинг, этот фильтр находится под днищем, у правого заднего колеса, под защитным кожухом.

В данной статье будет рассмотрена замена фильтра на новых машинах.

Стрелкой показан пластиковый кожух на днище машины, за которым и располагается фильтр тонкой очистки топлива

Какой расходник выбрать

Можно установить оригинальный фильтр тонкой очистки. (его номер в GM OEM — 21231117010). Однако многие автовладельцы предпочитают ставить импортные фильтры, например, Bosch 0450905273 или Hummel WK512. Такие фильтры стоят дороже оригинальных, но и служить будут дольше.

1. Новый фильтр тонкой очистки топлива.
2. Комплект рожковых ключей.
3. Комплект торцовых головок с воротком.
4. Отвёртка крестовая (средних размеров).

1. Автомобиль устанавливается на смотровую яму.
2. Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.

   Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть

3. Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.

   Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой

4. К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.

   Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор

5. После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.

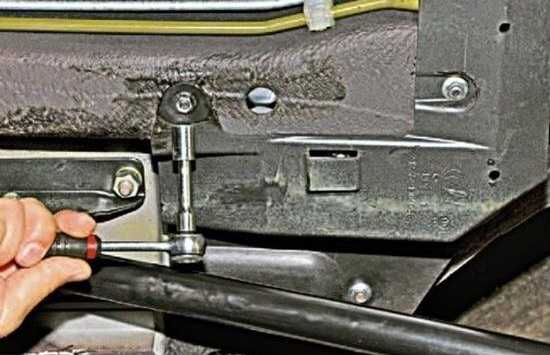

6. У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.

   Делать это удобно торцовой головкой на 10

7. На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.

   Эти штуцеры достаточно просто сжать пальцами

8. Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.

   Для его извлечения следует ослабить болт на 10 на крепёжной скобе

9. На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.

https://youtube.com/watch?v=kFcpA5Lp-OM

Важные моменты

• Любые работы с топливной системой должны производиться либо на открытом воздухе, либо в хорошо проветриваемом помещении, вдали от источников огня.
• Извлекать старый фильтр нужно аккуратно, так как в нём практически всегда остаётся бензин, который может попасть в глаза человеку, находящемуся в смотровой яме.
• Устанавливать новый фильтр нужно по ходу движения топлива. Для этого на каждом фильтре имеется стрелка, показывающая направление движения бензина.
• Сжимая пластиковые штуцеры при снятии их с фильтра, не следует прилагать больших усилий. Несмотря на кажущуюся прочность, они очень хрупкие.
• В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс. км пробега. Но с учётом качества отечественных дорог и бензина сотрудники автосервисов рекомендуют менять фильтр через каждые 15 тыс. км.

Замена фильтра тонкой очистки — задача, которая вполне по силам тому, кто хоть раз держал в руках отвёртку и торцовый ключ. Самое главное — не забыть сбросить давление в топливной системе, иначе неприятностей не избежать. И разумеется, нельзя забывать о технике безопасности. Все работы должны производиться вдали от источников огня, а работать следует только в перчатках и защитных очках.

Замена топливного фильтра на других моделях автомобилей:

• Лада Гранта
• Лада Приора
• ВАЗ 2114
• Форд Фокус 2

• Алексей Степанов
• Распечатать

Топливный фильтр нива 21214 инжектор где находится

Внимание! Работу проводим на непрогретом двигателе. Отсоединяем «минусовой» провод от аккумуляторной батареи

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем кронштейн опоры запасного колеса (см. Снятие трубы и опоры запасного колеса).

Удерживая ключом «на 19» фильтр, ключом «на 17» отворачиваем штуцер топливной трубки, постепенно стравливая бензин в подставленную емкость.

Отводим топливную трубку от фильтра. Аналогично отсоединяем штуцер второй трубки.

На каждой трубке надето резиновое уплотнительное кольцо, которое заменяем новым при повреждении.

Ключом «на 10» ослабляем стягивающий болт хомута.

. и вынимаем топливный фильтр.

Устанавливаем фильтр в обратной последовательности.

Стрелка на новом топливном фильтре должна быть направлена к задней части автомобиля.

Смонтировав новый фильтр, проверяем герметичность соединений при работающем двигателе.

все полезное находится здесь

Замена топливного фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на непрогретом двигателе.

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем кронштейн опоры запасного колеса .

Удерживая ключом «на 19» фильтр, ключом «на 17» отворачиваем штуцер топливной трубки, постепенно стравливая бензин в подставленную емкость.

Отводим топливную трубку от фильтра. Аналогично отсоединяем штуцер второй трубки.

На каждой трубке надето резиновое уплотнительное кольцо, которое заменяем новым при повреждении. Ключом «на 10» ослабляем стягивающий болт хомута… …и вынимаем топливный фильтр.

Устанавливаем фильтр в обратной последовательности. Стрелка на новом топливном фильтре должна быть направлена к задней части автомобиля. Смонтировав новый фильтр, проверяем герметичность соединений при работающем двигателе.

Топливный фильтр на автомобиле Ваз 2121 и Нива 2131 с инжекторным двигателем снимают для его замены на новый в случае, когда он засоряется. Основной признак, указывающий на неисправность фильтра — появление перебоев в работе двигателя на разных режимах его работы. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Обесточьте автомобиль, отключив клемму минус от аккумуляторной батареи. Далее снимаем запаску, после чего снимаем кронштейн ее опоры, чтобы обеспечить свободный доступ к фильтру.

• Далее подготовьте пустую емкость, в которую будет стравливаться топливо при отсоединение топливных трубок.
• После чего ключом на девятнадцать удерживаем фильтр от проворачивания, а ключом на семнадцать медленно ослабляем гайку крепления штуцера подводящей трубки и постепенно ее откручивая, стравливаем топливо и соответственно давление.
• Аналогично откручиваем вторую трубку и отводим их в сторону. На стыке трубок установлены медные уплотнительные кольца.

• Далее торцовой головкой ослабляем затяжку болта стяжного хомута, удерживающего фильтр и вынимаем его.
• Установку нового производим в обратной последовательности, при этом стрелка на его корпусе должна быть направлена к задней части автомобиля.

Признаки неисправности запчасти – изучаем «симптомы»

О том, что пришла пора заменить фильтр топливной системы, могут свидетельствовать несколько признаков. К ним относятся:

• Чувствуется затруднения в работе двигателя при движении вверх;
• Отчетливо слышен сторонний шум при прогревании двигателя;
• Увеличился расход горючего;
• Двигатель машины запускается с трудом или не запускается вообще;
• Мотор работает с длительными рывками.

Первое, что следует сделать в случае наличия этих признаков, проверить фильтр. Однако даже если вы не заметили ни одного из перечисленных «симптомов», периодичность замены фильтра должна составлять 1 раз на каждые 30 тыс. км пробега. Это поможет продлить сроки эксплуатации мотора и других важных узлов автомобиля.

Рекомендуем: Какие противотуманные фары лучше: рейтинг производителей

Стоит помнить, что замена фильтрующего элемента также нужна при выполнении чип-тюнинга Шевроле Нива, после которого автомобиль становится резвее и меняет количество потребляемого горючего. В таком случае для замены требуется подбирать более качественную и дорогостоящую запчасть.

Назначение и признаки необходимости замены

Основным назначением топливного фильтра является очищение топлива, поступающего из бака автомобиля по топливным магистралям. Любое топливо, сколько бы оно ни стоило, содержит в своем составе множество инородных частиц, пыли, грязи, воды и прочих веществ. Чтобы эти вещества не попали в цилиндр, на пути устанавливается специальный фильтр очистки.

С целью улучшения качества очищения различных примесей в топливе было основано два вида изделий: тонкой и грубой очистки. Для чего они предназначены, рассмотрим далее.

Изделие грубой очистки предназначен для улавливания частиц, размер которых составляет до 0,1 мм. Данное изделие имеет форму сеточки, которая изготавливается из латунного материала. Устройство грубой очистки на внедорожнике Нива Шевроле устанавливается непосредственно в бензонасосе.

Устройство тонкой очистки служит для очищения топлива от примесей размером до 0,001 мм. Представляет он собой цилиндрическое основание, внутри которого имеется сеточка с мелкими фракциями (ячейками). Размещается такое изделие в топливной системе автомобиля между рампой и бензонасосом. В случае его засорения требуется осуществить замену. Изделие грубой очистки подлежит промыванию, поэтому не нуждается в периодичной замене.

Стоит также заметить, что в моделях внедорожника Нива Шевроле до 2009 года топливный фильтр тонкой очистки размещается под капотом в моторном отсеке. Более новые (рестайлинговые) модели Шевроле Нив, получившие новый дизайн от Bertone, имеют в комплектации изделие, располагающееся под днищем. Рассмотрим процесс замены фильтра для автомобилей Нива Шевроле с 2009 года выпуска. Замена изделия для моделей до 2009 года осуществляется аналогичным образом.

Откручиваем защитный экран

Сигналом для того, что требуется замена изделия, являются следующие характерные признаки:

1. При движении вверх ощущается затрудненная работа мотора;
2. Наличие посторонних шумов при прогревании мотора;
3. Замечается увеличение расхода горючего.
4. Не запускается или запускается с трудом мотор автомобиля.
5. Агрегат работает с рывками.

Снимаем защитный кожух

При обнаружении таковых факторов следует произвести замену топливоочистительного устройства. Еще одним признаком, который указывает на необходимость замены изделия, является километраж. Примерно каждые 10-15 тыс. км нужно осуществлять замену топливоочистителя.

Замена устройства для рестайлинговых моделей

На внедорожнике Нива Шевроле с 2009 года топливный фильтр размещается под днищем, а, точнее, под правым задним колесом, который закрывается кожухом. На основании этого проводить ремонтные работы следует на смотровой яме или эстакаде.

Освобождаем фильтр от крепления

Проверить наличие давления в системе можно путем отворачивания колпачка штуцера топливной рампы и нажать на стержень золотника. Если необходимо сбросить давление, тогда выполняются следующие действия:

• В салоне автомобиля необходимо установить подушку заднего сидения в вертикальное положение. Под подушкой находится шумоизоляция, которую следует также отвернуть.
• Под бесшумкой находится крышка, которая зафиксирована двумя саморезами. Эти саморезы нужно вывинтить и извлечь крышку.
• Под крышкой расположены колодки с проводами от топливного модуля. Чтобы стравить давление в системе необходимо фиксаторы колодок отсоединить и завести мотор. Двигатель оставляем работать до момента, пока он сам не заглохнет. Теперь в системе отсутствует давление и можно приступать к замене фильтра.

Отсоединяем топливные трубки

Приступаем к процессу замены:

Опускаемся в смотровую яму и с помощью ключа на «10» производим отвинчивание креплений защитного кожуха. Кожух извлекается. Снимается наконечник со штуцера фильтра путем сжатия двух фиксаторов отводящей трубки. Ключом на «10» осуществляется ослабление стяжки хомута, который крепит фильтр. Фиксаторы на проводящей трубке необходимо сжать и сдвинуть фильтр до момента выведения его из закрепления хомутом

В устройстве содержится некоторое количество топлива, которое осторожно сливается в емкость

На дорестайлинговых Шнивах замена осуществляется также, только фильтр находится под капотом, со стороны пассажира. Для его замены необходимо выполнить те же действия для замены, за исключением снятия защитного кожуха – который там отсутствует.

Теперь новый фильтр тонкой очистки устанавливается в последовательности обратной снятию. Не забудьте о правильности направления стрелок на устройстве. На основании всего вышесказанного, следует заметить, что замена данного изделия не требует особых навыков и осуществляется на протяжении 20-30 минут, что делает процесс еще более приятным.

Расположение вентилятора печки на «Шевроле Ниве»

12.5.2 Замена шаровых опор

12.5.1. Замена шаровых опор

При проведении работ по замене шарнира направляться отвернуть гайку приводного вала. Так как масса автомобиля не должна приходиться на незакрепленный подшипник колеса, то гайку необходимо отворачивать после установки автомобиля на опоры.

В обзоре повествуется об реле стартера нива шевроле где находится фото, составленое из мнения и опыта автовладельцев.

— ослабить гайки колеса и мало поднять автомобиль;

— ослабить 12-гранную гайку вала привода и отделить вал от ступицы колеса (см. разд. 8);

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Замена Топливного Фильтра Ваз 21214 ~ SIS26.RU

Замена топливного фильтра ваз 21214

Движок ВАЗ 21214 может применяться для установки на авто ВАЗ «Нива»: 2121, 21213, 21214, 2131; «Надежда» 2120 и их модификациях.

Базой для нового агрегата стала модель 21213. Многие конструктивные элементы мотора 21214 некординально отличаются от соответственных частей базисной модели. Внесение большинства конфигураций в конструкцию связано с переходом на систему впрыска, введением частей обеспечивающих выполнение экологических норм Евро 2 (3) и внедрением гидроопор рычагов клапанов. Установка на автомобиле ГУРа востребовала дополнительной доработки частей мотора.

В собственном развитии движок перетерпел несколько модификаций. 1-ые модели оснащались централизованным впрыском. Модель 21214-20 имела уже попарно-параллельный впрыск горючего, контроллер Bosch MP7.0 и соответствовала требованиям Евро 2. Переход на Евро 3 и внедрение гидроопор рычагов клапанов конторы INA востребовал предстоящей доработки мотора. Сейчас серийно выпускаются движки последующих модификаций.

21214-41 — модификация с насосом гур, со железным сварным коллектором,гидроопоры ЯЗТА, Евро 3.

21214-34 — модификация без насоса гур, с металлическим коллектором,гидроопоры INA, Евро 3.

21214-33 — модификация с насосом гур, с металлическим коллектором,гидроопоры INA, Евро 3.

21214-32 — модификация с насосом гур, с металлическим коллектором,гидроопоры INA, топливные трубки под резвые разъемы,маховик под сцепление 215мм,Евро 3.

21214-31 — модификация с насосом гур, со железным сварным коллектором,гидроопоры INA,Евро 4.

Замена топливного фильтра Ваз-21214 | Автолюбители

Замена топливного фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на непрогретом двигателе.

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем кронштейн опоры запасного колеса .

Удерживая ключом «на 19» фильтр, ключом «на 17» отворачиваем штуцер топливной трубки, постепенно стравливая бензин в подставленную емкость.

Отводим топливную трубку от фильтра. Аналогично отсоединяем штуцер второй трубки.

На каждой трубке надето резиновое уплотнительное кольцо, которое заменяем новым при повреждении. Ключом «на 10» ослабляем стягивающий болт хомута… …и вынимаем топливный фильтр.

Устанавливаем фильтр в обратной последовательности. Стрелка на новом топливном фильтре должна быть направлена к задней части автомобиля. Смонтировав новый фильтр, проверяем герметичность соединений при работающем двигателе.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Прочие жидкости и ГСМ

Каждый автолюбитель должен знать на память максимальный объем заправки топливом своего авто. Топливный бак ВАЗ 21213 имеет вместительность 42 л, включая резерв. Под резервом понимают количество горючего, оставшегося в баке после включения предупредительной лампы желтого цвета на панели приборов. Величина резерва — не менее 5 л. Автомобиль необходимо заправлять бензином, чье октановое число лежит в пределах 91-93.

В автомобиле имеется еще ряд заправочных емкостей, за которыми владелец должен следить в процессе эксплуатации:

• тормозная система с расширительным бачком, общая вместительность — 0,515 л;
• привод сцепления гидравлический с расширительным бачком — 0,2 л;
• 2 пластиковых бака объемом 2 л каждый содержат запас жидкости для омывателя лобового и заднего стекла.

Привод выключения сцепления и система тормозов заполняются гидравлической тормозной жидкостью (самая популярная — DOT-4). Ее следует менять не реже, чем через 3 года, потому что жидкость обладает свойством поглощать водяной пар, содержащийся в воздухе. В результате все стальные детали системы, контактирующие с ней, начинают корродировать, что ведет к полному либо частичному отказу тормозов.

Жидкость или чистую воду для промывки стекол доливают при необходимости, в зимнее время — обязательно незамерзающий вариант. Иначе лед разрушит не только трубки, но и повредит электрический насос.

Также для обслуживания и смазки Нивы применяются различные густые смазки:

• Литол — состав для смазывания высоконагруженных деталей подшипников;
• ШРУС-4 — смазка для шарниров передних полуосей и ограничителей открывания дверей;
• ШРБ-4 предназначена для обработки шаровых пальцев опор и рулевых тяг.

Предохранители нива 2121: где находятся, замена — АвтоЭксперт

14.01.2020

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ реле	Расшифровка
1	Блок предохранителей системы управления мотора
2	Реле очистителя ветро­вого стекла
3	Блоки предохранителей
4	Блок реле системы управления мотором

• Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:
• Расшифровка:

Обозначение предохранителя (номинальный ток, А)	Защищаемые цепи
F1 (16)	Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)	Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)	Правая фара (дальний свет)
F5(8)	Левая фара (ближний свет)
F6(8)	Правая фара (ближний свет)
F7(8)	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)	Резерв
F12(8)	Резерв
F13(8)	Контакты реле противотуманного света в задних фонарях
F14(16)	Предохранитель прикуривателя
F15(16)	Резерв
F16(8)	Резерв

1. Блок предохранителей системы управления мотором.
2. На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

• Схема расположения предохранителей в блоке Нива 21214.
• Расшифровка:

Признаки необходимости замены

Основная функция воздушного фильтра — очищать поступающий в двигатель воздух от грязи и пыли. Поступающие с воздухом песчинки оседают на гофрах очистительного элемента, в цилиндры поступает чистый воздух, и мотор работает на полную мощность. Также очистительное устройство выполняет функцию заглушения шума от работающего двигателя автомобиля.

Если на гофрах скапливается чересчур много грязи, подача воздуха в двигатель заметно ухудшается из-за возрастающего сопротивления, и функции воздушного фильтра не выполняются в полном объеме. Появляются признаки необходимости его замены. Признаки не отличаются на различных моделях ВАЗ, они одинаковы как на ВАЗ 21214, так и на ВАЗ 21213 и т. д.

Когда требуется замена фильтра, автовладелец может заметить следующие признаки:

• снижение мощности движка автомобиля;
• загрязнение выхлопных газов;
• увеличение расхода горючего;
• загрязнение или повреждение фильтрующего элемента.

Замена топливного фильтра Шевроле Нива

Благодаря всеобщей изученности конструкции, замена топливного фильтра Шевроле Нива своими руками может быть выполнена даже начинающим автолюбителем. Рассмотрим как процедуру замены фильтра тонкой очистки топлива на двигателях объемом 1.7 и 1.8 л, так и установку новой сеточки бензонасоса.

Выбор топливного фильтра на Шевроле Нива

Топливный фильтр тонкой очистки на Chevrolet Niva унифицирован со многими другими моделями GM (Lacetti, Matiz, Nubira). Среди производителей с наилучшей репутацией можно выделить:

• Bosch,
• Knecht (KL83),
• Mahle Original,
• Mann-Filtre (WK512).

Как часто нужно производить замену?

Рекомендуется менять фильтр тонкой очистки каждые 45 тыс. км (в некоторых источниках – 30 000 км) либо раз в 3 года. Замена сеточки бензонасоса не регламентируется, поэтому производится в случае засорения либо в профилактических целях каждые 100 тыс. км.

Засорение фильтрующих элементов приводит к снижению пропускной способности фильтра, из-за чего у вас могут начать следующие проблемы:

• «вялые» отклики двигателя на нажатие педали акселератора;
• трудный запуск мотора;
• провалы при сильном нажатии педали газа на низких оборотах. В особо запущенных случаях двигатель начинает подтраивать и даже может заглохнуть.

Конструкция системы питания

До 2006 фильтр тонкой очистки устанавливался в подкапотном пространстве у моторного щита.

Но на большинстве Chevrolet Niva ТФ располагается возле бака под днищем. За неимением смотровой ямы, из которой удобней всего производить работы, заднюю часть необходимо зафиксировать на упорах в приподнятом состоянии. Сеточка грубой фильтрации топлива является составной частью топливного модуля и находится в баке.

При покупке будьте внимательны, так как встречаются 2 вида конструкции: «прямоугольник со срезанной стороной» и «сектор круга» (устанавливался на авто до 2006 г.в.). Для ТФ такой формы на дне стакана имеется специальная отформовка, поэтому установка прямоугольного фильтрующего элемента нежелательна.

Обратный клапан в топливном модуле препятствует сливу бензина в бак после остановки двигателя, поэтому в системе всегда поддерживается определенное давление бензина. Перед началом замены давление необходимо сбросить. Для этого необходимо завести мотор, после чего достать предохранитель бензонасоса. Проработав еще некоторое время на остаточном давлении, двигатель заглохнет.

Замена топливного фильтра Шевроле Нива

Торцевой головкой на 10 открутите пластиковую защиту ТФ.

Отсоедините входной и выходной топливный шланг (по бокам защелкивающихся соединений будут 2 фиксаторы, которые при снятии нужно вдавить внутрь разъема). Несмотря на отсутствие в магистрали давления, из шлангов вытечет немного бензина.

Ослабьте гайку стягивающего болт металлического хомута (если гайка прикипевшая, болт в момент прокручивания, скорее всего, будет прокручиваться, поэтому кроме торцевой головки на 10 потребуется еще и накидной ключ на 10).

Выведи старый ТФ из хомута и перелейте в приготовленную заранее емкость оставшийся в нем бензин.

Установите новый фильтр. Помните, что на корпусе фильтра стрелкой указано направление движения топлива. Остается лишь установить шланги до характерного щелчка соединителей и собрать оставшиеся элементы в обратном к снятию порядке.

Заменив самостоятельно топливный фильтр на Шевроле Нива, несколько раза включите на 5-8 секунд зажигание, чтобы перед первым пуском двигателя бензонасос заполнил систему горючим.

Видео:

1. Поднимите правую подушку заднего ряда сидений.
2. Отверните два шурупа, крепящие заглушку технологического отверстия.
3. Отсоедините разъем электропитания.
4. Как можно тщательней очистите верхнюю крышку, места прилегания упорной пластины от грязи и пыли.
5. Отсоедините фиксаторы и снимите топливные шланги.
6. Открутите 8 болтов на 10 и снимите металлическую пластину, удерживающую корпус топливного модуля.
7. Доставая модуль, старайтесь не только как можно аккуратней слить бензин из стакана, но и не повредить поплавок ДУТ.
8. Оцените состояние резиновой прокладки. Уплотнитель в удовлетворительном состоянии можно при установке перевернуть. При необходимости замените прокладку на новую, чтобы в этом месте не было разгерметизации бака.
9. Для начала разборки топливного модуля отсоедините фишки электропитания.
10. Вытащите из паза трубку обратного слива топлива.
11. Отщелкните 4 пластиковые защелки по периметру стакана, после чего отсоедините стакан от верхней крышки.

Замена Топливного Фильтра Ваз 21214

замена топливный фильтр ваз 21214

Двигатель ВАЗ 21214 можно использовать для установки автомобиля ВАЗ «нива»Stk #: 2121, 21213, 21214, 2131; «Надежда» 2120 и их модификации.

Модель 21213 стала основой для нового агрегата. Многие из компонентов двигателя 21214 незначительно отличаются от соответствующих частей базовой модели. Введение большинства конфигураций в конструкцию связано с переходом на систему впрыска, введением деталей, соответствующих экологическим нормам Euro 2 (3), и введением гидравлических опор для рычагов клапанов. Установка ГУРа на автомобиль потребовала дополнительной доработки деталей двигателя.

В своем собственном дизайне двигатель претерпел несколько модификаций. Первые модели были оснащены централизованным впрыском. Модель 21214-20 уже имела параллельный впрыск топлива, контроллер Bosch MP7.0 и соответствовала стандарту Euro 2. Переход на Euro 3 и введение гидравлической поддержки для рычагов офисных клапанов INA потребовали доработки двигателя. Сейчас двигатели массового производства следующих модификаций.

21214-41. модификация с насосом гуру, с железным коллектором, гидравлическими подшипниками YAZTA, Euro 3.

21214-34. модификация без гидроусилителя руля, с металлическим коллектором, гидравлические крепления INA, Euro 3.

21214-33. модификация с насосом гидроусилителя руля, с металлическим коллектором, гидравлические опоры INA, Euro 3.

21214-32. модификация с насосом гидроусилителя руля, с металлическим коллектором, гидравлические опоры INA, топливные трубки для жестких соединителей, маховик сцепления 215 мм, Евро 3.

21214-31. исполнение с насосом гидроусилителя руля, со сварным железным коллектором, гидравлическими опорами INA, Euro 4.

Силовой агрегат

Двигатель, установленный на современной модели автомобиля Нива 21213 (214), достался ей в наследство от советского прародителя — ВАЗ 2121, и по части объемов жидкостей они практически идентичны:

1. Система жидкостного охлаждения. Заполняется антифризом в количестве 10,7 л с точкой замерзания не выше -40 °С. Вместительность радиатора салонного отопления тоже входит в данный объем.
2. Картер двигателя. Сюда заливаются моторные масла, чья марка зависит от условий эксплуатации. Емкость — 3,75 л, включая заполнение масляного фильтра.

Нижний предел температуры окружающей среды, °С	-20	-25	-25	-30	-30	-15	-35	-30
Верхний предел температуры окружающей среды, °С	45	35	45	35	45	45	25	30
Класс вязкости смазки по системе SAE	15W-40	10W-30	10W-40	5W-30	5W-40	20W-40	0W-30	0W-40

При промывке силового агрегата в процессе замены жидкой смазки используется такое же количество промывочного масла (3,75 л), учитывая размеры фильтра. Замена осуществляется спустя 8-12 тыс. км пробега в зависимости от качества масла. Промывку обычно выполняют после 3 замен моторной смазки

Во время эксплуатации важно следить за уровнем масла в картере мотора с помощью специального щупа. Если уровень упал ниже риски Min, требуется срочно добавить в двигатель смазку той же вязкости, что была залита ранее

При промывке силового агрегата в процессе замены жидкой смазки используется такое же количество промывочного масла (3,75 л), учитывая размеры фильтра. Замена осуществляется спустя 8-12 тыс. км пробега в зависимости от качества масла. Промывку обычно выполняют после 3 замен моторной смазки

Во время эксплуатации важно следить за уровнем масла в картере мотора с помощью специального щупа. Если уровень упал ниже риски Min, требуется срочно добавить в двигатель смазку той же вязкости, что была залита ранее

Требования производителя

Замена смазочной жидкости в двигатели машины – несложная процедура, выполнить которую можно самостоятельно, не прибегая к помощи специалистов. Главное в этом деле знать, какое масло и куда заливать.

А еще интересно: Количество масел и жидкостей гсм ваз 4×4 2121 нива

Если говорить про Ваз 4×4 2121 Нива, то в двигателе должно находится приблизительно 3,75 л нефтепродукта. Причем заливать необходимо одну марку масла, разные типы смешивать нельзя. В противном случае будет испорчена вся пропорция.

При смешивании минерального и синтетического образца получится субстанция низкого качества. В ней образуются куски, которые не приемлемы для нормальной работы узла.

Особое внимание при замене масла в КПП ВАЗ 21214 следует уделять рекомендациям автопроизводителя. Компания рекомендует заливать в трансмиссию Нивы следующие смазочные материалы:

• «НОВОИЛ Т» (80W-90; GL-5);
• «ОМСКОИЛ СУПЕР Т» (85W-90; GL-5);
• «РЕКСОЛ Т ГИПОИД» (80W-90, 85W-90; GL-5);
• «ВЕЛС ТРАНС» (85W-90; GL-5);
• «ВЕЛСТМ» (80W-90, 85W-90; GL-5);
• «УФАЛЮБ УНИТРАНС» (85W-90; GL-5);
• «НОРСИ» (80W-90, 85W-90; GL-5);
• «ЛУКОЙЛ ТМ-5 или ВОЛНЕЗТ-1«(85W-90; GL-5);
• «ЛУКОЙЛ ТМ-5» (80W-90,85W-90; GL-5);
• «АНГРОЛ Т» (80W-90, 85W-90; GL-5);
• «СПЕКТРОЛ ФОРВАРД» (80W-90; GL-5);
• «СПЕКТРОЛ КРУИЗ» (85W-90; GL-5);
• «САМОЙЛ 4402» (85W-90; типа GL-5);
• «САМОЙЛ 4404» (85W-90; GL-5);
• «САМОЙЛ 4405» (85W-90; GL-5);
• «AGIP ROTRA MP» (80W-90; GL-5);
• «AGIP ROTRA MP DB» (85W-90; GL-5);
• «MP GEAR LUBE-LS»

Автопроизводитель с учетом конструктивных особенностей конкретной трансмиссии выдвигают требования, которым должно удовлетворять используемое автовладельцами масло. Данные требования всегда обозначены в сервисной книге. На упаковке любого масла помимо названия продукта всегда имеется маркировка со следующей информацией:

• класс вязкости;
• эксплуатационная группа.

Редукторы полноприводных автомобилей ВАЗ 2121 имеют гипоидную главную пару, которая работает в условиях высоких скоростей на малых крутящих моментах и ударных нагрузках на шестерни. Масла для этих отечественных машин должны относиться к следующим эксплуатационным группам:

• по иностранной классификации API: GL-5;
• по отечественному госту — 5-я группа.
