Замена стоек стабилизатора лада ларгус своими руками

Замена втулок стабилизатора на Рено Логан: видео, резинки

Стабилизатор поперечной устойчивости – это П-образная трубка, которая крепится к днищу двумя скобками. Между скобой и поверхностью трубки находится резиновая втулка. Иногда эти втулки разрушаются – долговечность равна 60-100 тысячам км. На Рено Логан замену втулок стабилизатора проводят по необходимости, ну а осмотр и диагностика выполняется каждые 15000 км. Всё, что рассмотрено дальше, относится к авто из первой и второй фазы. Читайте внимательно.

Ниже на видео показано, как заменить втулку слева.

Втулка стабилизатора на Рено Логан: базовые сведения

Трубка-стабилизатор на седане Логан крепится к подрамнику. Ну а чтобы снять скобку, надо выкрутить две детали: винт под ключ «на 18», а также гайку (см. фото). Для гайки подходит ключ «на 10».

Скоба здесь крепится двумя деталями

Есть ещё парочка хитростей:

• Поверхность стабилизатора в месте соприкосновения с втулкой надо будет протереть;
• Новую втулку сначала очищают от защитного масла. Затем изнутри её смазывают силиконовой смазкой (любой);
• Чтобы отвернуть гайку, нужен рожковый или накидной ключ. Винт можно выкрутить накидным или торцовым ключом.

Существует ошибка: часто после установки втулки скоба закрывается не полностью, и тогда винт просто затягивают посильнее. А надо подпереть скобу снизу. Для этого используется домкрат (см. фото).

Сам автомобиль может находиться на асфальте, и одну из сторон поддомкрачивают.

На таком авто, как Рено Логан, замена втулок стабилизатора выглядит просто. Но любая ошибка влечёт самые негативные последствия. Не переоценивайте свои силы!

Процесс замены втулок стабилизатора «от и до»

Рассмотрим, как выполнить демонтаж втулки с левой стороны:

1. Разместив автомобиль на яме, откручивают сначала винт, а затем – и крепёжную гайку на скобке;

Два элемента, удерживающих скобу

Саму скобку как бы отгибают вниз, а затем её можно снять полностью. И когда скобы нет, удаляют резиновую втулку.

Втулка теперь полностью снята

Осталось протереть все «важные» поверхности на металле. А при монтаже соблюдают правило: втулку устанавливают так, чтобы выступ на ней попал в прорезь на скобе.

Новая втулка перед монтажом

Получается, что плоская сторона втулки должна быть обращена вверх (к днищу).

Уточнение для «правой стороны»

Справа вплотную к скобе будет прикручен щиток. И как считают многие владельцы Рено Логан, замену втулок стабилизатора надо начинать с демонтажа щитка.

Лишняя деталь, установленная на днище справа

То, о чём сказано в этой главе, выполняют с одной целью – чтобы не повредить сам щиток.

Менять парой или по одной?

Данный вопрос возникает при появлении стуков в передней подвеске с какой-то одной стороны. Конечно, лучше заменить обе втулки, а не одну. При этом их меняют по очереди, то есть сам стабилизатор будет оставаться на месте. А вот затягивать крепления на обеих скобках можно на последнем шаге. Тут может понадобиться «подпорка» (см. главу 1).

Артикулы на Рено Логан

Лучше всего купить для замены две оригинальных детали. В каталоге Рено они обозначены цифрами 6001547140. Альтернативный артикул – 8200262344.

Два мешочка с наклейкой «Renault»

И слева, и справа устанавливаются одинаковые втулки. Если хотите подобрать аналог, пользуйтесь списком:

• MEYLE 16-14 054 0001
• SIDEM 805834
• MASTER-SPORT 34571-PCS-MS
• FORTUNE LINE FZ90699
• STC T405094

• SWAG 60 92 7446
• JP GROUP 4340601509
• ASHIKA GOM-004
• ТОЧКА ОПОРЫ 13011288
• TOPRAN 700 486
• БАРНАУЛ RB006
• FARE 5145
• BENDIX 046594B
• AUTOMEGA 30600105470140
• OCAP 1214087
• ASAM 30424
• MONROE L25820
• DENCKERMANN D300184
• QUINTON HAZELL EMB7245
• MAPCO 33127 (2 шт.)
• KAMOKA 8800251
• OPTIMAL F86601
• JAPKO GOJ004
• TRISCAN 8500 25820
• METALCAUCHO 05094
• BIRTH 4851
• SPIDAN 411287
• CORTECO 49361858
• MOOG RE-SB-3758
• HUTCHINSON 590179
• FAI SS7918 или SS7974
• PROFIT 2305-0339
• FEBI 27446
• METZGER 52060208
• MAXGEAR 72-1999
• CAUTEX 021068
• ПОЛИУРЕТАН 25011288
• MALO 18072
• RUVILLE 989702
• LYNXauto C8616
• FLENNOR FL5590-J
• SASIC 4005153
• KAWE FL5590-J
• UNIGOM 392756
• 3RG 60679
• GSP 510776
• OPTIMAL F8-6601
• JAPANPARTS RU-004
• FEBEST RNSB-LOGF
• A.B.S. 270807
• MDR MEM-8004
• LEMFORDER 34571 01
• BRECKNER BK22013

Рекомендуемые варианты: LEMFORDER, OPTIMAL, FEBEST, SIDEM.

Замена стоек стабилизатора

Для работы необходимы следующие инструменты:

• TORX T45 с насадкой размерностью на 10.
• Молоток.
• Разводной ключ.
• Домкрат.
• Отвертка.

Процесс замены:

1. Ослабить гайки на переднем колесе. Стандартный радиус колеса с завода равен R15.
2. Поднять переднюю часть кузова на домкрате (или вывесить автомобиль на подъемнике).
3. Снять гайки с колеса, а затем − и само колесо.
4. Зачистить от грязи стойку стабилизатора и место ее крепления.
5. Обработать деталь WD-40.
6. Ослабить гайку на болте фиксации стойки посредством TORX, одновременно зажимая плоскую шляпку болта разводным ключом.
7. Снять гайку и подушку. Если последняя окислилась и демонтируется с усилием, дозволяется аккуратно выбивать вверх молотком болт.
8. После демонтажа подушки также молотком выбивается и сам болт. При его заходе в корпус стойки необходимо взять отвертку и продолжать выбивать болт наружу, из корпуса.
9. После того, как болт будет изъят, надо отогнуть стабилизатор и снять корпус стойки.
10. Перед установкой новой детали крепежные отверстия на рычаге подвески и стабилизаторе зачищаются от грязи.
11. Между рычагом подвески и стабилизатором устанавливается новая стойка.
12. На болт надевается верхняя подушка, а сам он вставляется в корпус стойки.
13. Снизу также устанавливается подушка и гайка фиксации. Усилие при затяжке гайки должно равняться 14 Нм.
14. Замена произведена. Дальнейшая сборка осуществляется в обратном порядке.

Аналоги задних амортизаторов

Что касается аналогов largus. Точных данных (размеров) у нас нет. Поэтому не будем вас вводить в заблуждение. Но, авторитетно заявляем, что на рынке запчастей можно выбрать необходимый товар мировых производителей и продукцию российских компаний. Вот некоторые из них:

1. Интерес вызывает продукция изготовителя Monroe. Можно сделать прямой заказ и сэкономить деньги.
2. Более мягкими считаются изделия Sachs.
3. Из отечественных производителей можно выделить российского производителя «SS20», который выпускает несколько линеек. Наибольшую популярность у владельцев largus завоевал комплект «Комфорт». У них приемлемое соотношение цены и качества. Многие отмечают «живучесть» комплекта, хотя жалуются на чрезмерную жёсткость. Лучшие показатели поглощения неровностей дорожного покрытия происходят на скорости 50 км/час.

Снятие и установка деталей стабилизатора поперечной устойчивости автомобиля Лада Ларгус

Стабилизатор служит для поперечной устойчивости автомобиля при движении.

Стабилизатор снимаем для замены его штанги при повреждении или для замены подушек его крепления.

При длительной эксплуатации на резиновых втулках и подушках могут возникнуть разрывы, растрескивание или вспучивание резины. Из-за износа резиновых деталей стабилизатора возникает люфт и стук при езде по неровностям.

Вывешиваем переднюю часть автомобиля.

Ключом или головкой на 13 отворачиваем гайку крепления штанги стабилизатора (рис. 1) к рычагу подвески, удерживая винт от проворачивания ключом TorxT-40.

Снимаем нижнюю резиновую втулку.

В углублении торца втулки, обращенного к гайке, установлена металлическая шайба (рис. 3).

Вынимаем винт с верхней резиновой втулкой и пластмассовой шайбой.

Рукой тянем вниз конец штанги и вынимаем резинометаллическую промежуточную втулку. Также снимаем детали крепления штанги стабилизатора к другому рычагу.

Новые детали устанавливаем в обратной последовательности.

При установке промежуточной втулки ориентируем ее пазами, расположенными на наружной поверхности втулки, вверх.

Гайки винтов крепления штанги стабилизатора к рычагам затягиваем моментом 14 Нм, когда автомобиль стоит на колесах.

Для замены подушки штанги стабилизатора головкой на 18 с удлинителем отворачиваем болт крепления скобы подушки и подрамника к кузову (рис. 7).

Накидным ключом на 10 отворачиваем гайку крепления скобы подушки к подрамнику (рис. 8).

Опускаем скобу, выводя ее шпильку из отверстия подрамника, и снимаем скобу, вынув ее передний конец из паза подрамника.

Снимаем подушку со штанги.

Устанавливаем новую подушку штанги стабилизатора в обратной последовательности. Прорезь на подушке должна быть расположена спереди (по направлению движения автомобиля). Аналогично заменяем подушку с другой стороны штанги стабилизатора. При необходимости демонтажа штанги отсоединяем оба ее конца от рычагов подвески и снимаем скобы подушек.

Снимаем штангу стабилизатора.

Осматриваем штангу стабилизатора. В местах установки подушек не должно быть глубокого абразивного износа. Участки с глубоким износом значительно увеличивают вероятность поломки штанги.

Устанавливаем штангу стабилизатора поперечной устойчивости в обратной последовательности.

Замена стоек стабилизатора

Для работы необходимы следующие инструменты:

• TORX T45 с насадкой размерностью на 10.
• Молоток.
• Разводной ключ.
• Домкрат.
• Отвертка.

Процесс замены:

1. Ослабить гайки на переднем колесе. Стандартный радиус колеса с завода равен R15.
2. Поднять переднюю часть кузова на домкрате (или вывесить автомобиль на подъемнике).
3. Снять гайки с колеса, а затем − и само колесо.
4. Зачистить от грязи стойку стабилизатора и место ее крепления.
5. Обработать деталь WD-40.
6. Ослабить гайку на болте фиксации стойки посредством TORX, одновременно зажимая плоскую шляпку болта разводным ключом.
7. Снять гайку и подушку. Если последняя окислилась и демонтируется с усилием, дозволяется аккуратно выбивать вверх молотком болт.
8. После демонтажа подушки также молотком выбивается и сам болт. При его заходе в корпус стойки необходимо взять отвертку и продолжать выбивать болт наружу, из корпуса.
9. После того, как болт будет изъят, надо отогнуть стабилизатор и снять корпус стойки.
10. Перед установкой новой детали крепежные отверстия на рычаге подвески и стабилизаторе зачищаются от грязи.
11. Между рычагом подвески и стабилизатором устанавливается новая стойка.
12. На болт надевается верхняя подушка, а сам он вставляется в корпус стойки.
13. Снизу также устанавливается подушка и гайка фиксации. Усилие при затяжке гайки должно равняться 14 Нм.
14. Замена произведена. Дальнейшая сборка осуществляется в обратном порядке.

Увод авто от прямолинейного направления

Наиболее распространенная причина данного обстоятельства — разница давления в шинах. Также частым фактором может фигурировать нарушение углов колес LADA Largus. Иногда такая ситуация возникает в связи с предельным износом подшипников ступиц.

В более «запущенных» случаях, подразумевающих выход из строя большого числа компонентов подвески или деформации кузовных точек их крепления, требуется полная разборка механизмов с применением специализированного оборудования. Например, такие ситуации могут возникнуть в результате аварии.

Восстановление работоспособности подвески

Ремонтные работы по подвеске включают демонтаж и замену изношенных и неисправных элементов.

Для этого потребуется подготовить следующие инструменты:

• набор отверток:
• набор ключей;
• набор головок;
• домкрат;
• молоток.

Меняем стабилизатор поперечной устойчивости

Для восстановления работоспособности стабилизатора необходима замена износившихся деталей, которая выполняется по следующему алгоритму:

1. Установить авто на возвышенность или вывесить переднюю ее часть.
2. Сначала очищаем винт от грязи.
3. Далее откручиваем гайки, с помощью которых стабилизатор крепится к рычагу. Чтобы винт не проворачивался при откручивании креплений, его нужно удерживать.
4. После этого демонтируем втулку снизу.
5. Теперь вынимаем винт, втулку и шайбу.
6. Аналогично откручиваем второй болт крепления стабилизатора поперечной устойчивости и рычага.
7. Устанавливаем вместо старых деталей новые.
8. Производим сборку в обратном разборке порядке.

Чтобы выполнить замену подушки штанги, выкручиваем накидным ключом крепежный болт подрамника и скобы. Далее снимаем деталь и устанавливаем новый элемент. Если при визуальном осмотре штанги обнаружены следы износа в местах, где крепятся подушки, ее желательно заменить.

Замена рычагов

Рычаги в основном меняют при замене сайлентблоков и шаровых опор. Для этого вывешиваем машину спереди, снимаем защиту картера, откручиваем крепеж штанги к рычагу. На следующем шаге выкручиваем крепежный болт, с его помощью шаровая фиксируется в кулаке поворотов. Если не удалось выкрутить болт, выбиваем его молотком.

С помощью плоской отвертки разжимаем соединение между наконечником шаровой опоры и кулаком поворотов. В этот момент отжимаем рычаг вниз, чтобы рассоединить детали. Открутив крепежный болт, фиксирующий кронштейн к подрамнику, снимаем подрамник. Далее последовательно выкручиваем задний и передний болты. Теперь демонтируем рычаг и устанавливаем на его место новый. Затем собираем узел в обратном порядке разборке.

Меняем шаровую опору

Несмотря на большой срок службы, шаровые опоры меняют чаще, чем другие детали подвески. Узел меняется при появлении люфта, износе резиновых деталей. По вышеописанному алгоритму демонтируем рычаг вместе с шаровой опорой. Затем выпрессовываем шаровую из корпуса узла. Очищаем посадочное место от грязи и пыли. Взяв подходящую оправку, запрессовываем молотком новую шаровую опору на место. Далее собираем узел в обратной снятию последовательности.

Меняем подшипники на ступицах

Если подшипники вышли из строя, их необходимо сразу же менять. Замена состоит из следующих шагов:

1. Ставим машину на ручник, включаем первую передачу.
2. Откручиваем гайку, с помощью которой ступица крепится к оси.
3. Демонтируем колесо.
4. Отключаем датчик скорости и отсоединяем защиту тормозов.
5. Вынимаем наконечники на штанге и шаровой из мест их расположения.
6. Выкручиваем крепежные болты амортизационной стойки к кулаку поворотов.
7. Удаляем стопорное кольцо, сальник и выпрессовываем подшипник ступицы.
8. Очищаем посадочное место и канавку для установки кольца от загрязнений и впрессовываем новый подшипник, устанавливаем сальник и стопорное кольцо.
9. Собираем узел обратно.

Заднюю подвеску ремонтировать проще, так как на ней нет рычагов и поворотного рычага. После ремонта передней подвески потребуется отрегулировать развал схождений.

Ремонт ходовой Лада Ларгус простой, но для его выполнения необходим опыт.

Замена стоек стабилизатора

Почти стоковый, 042К Решил заменить стойки стабилизатора

Всем доброго времени суток!

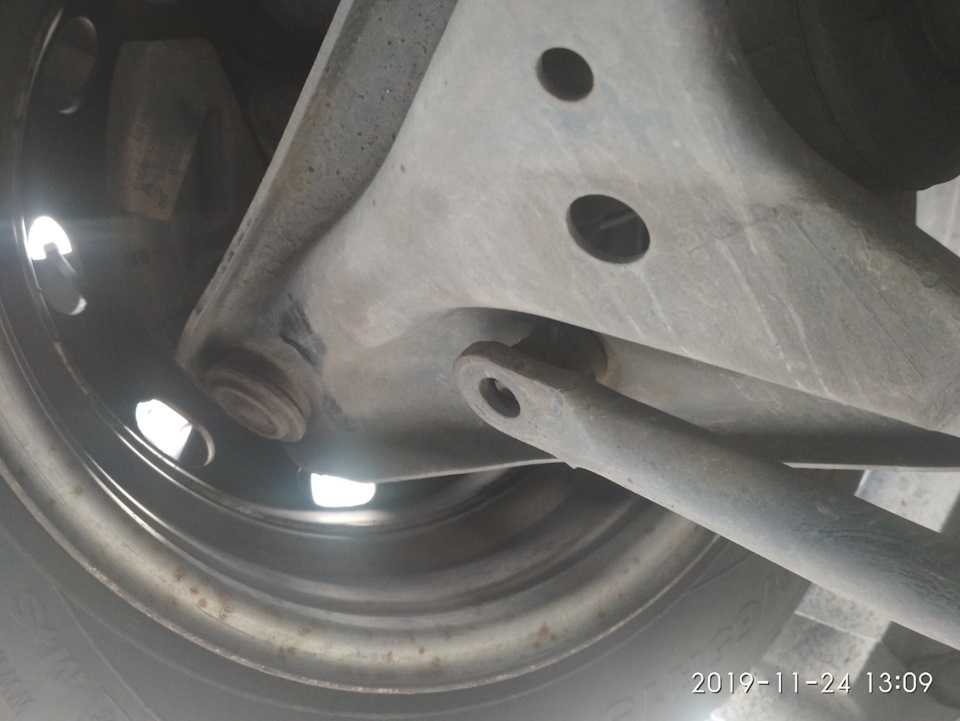

менял рычаги, обратил внимание на резинки стабилизатора, выглядели они, мягко говоря, не очень. поскольку штука не шибко дорогая да и менять их дело недолгое, решил

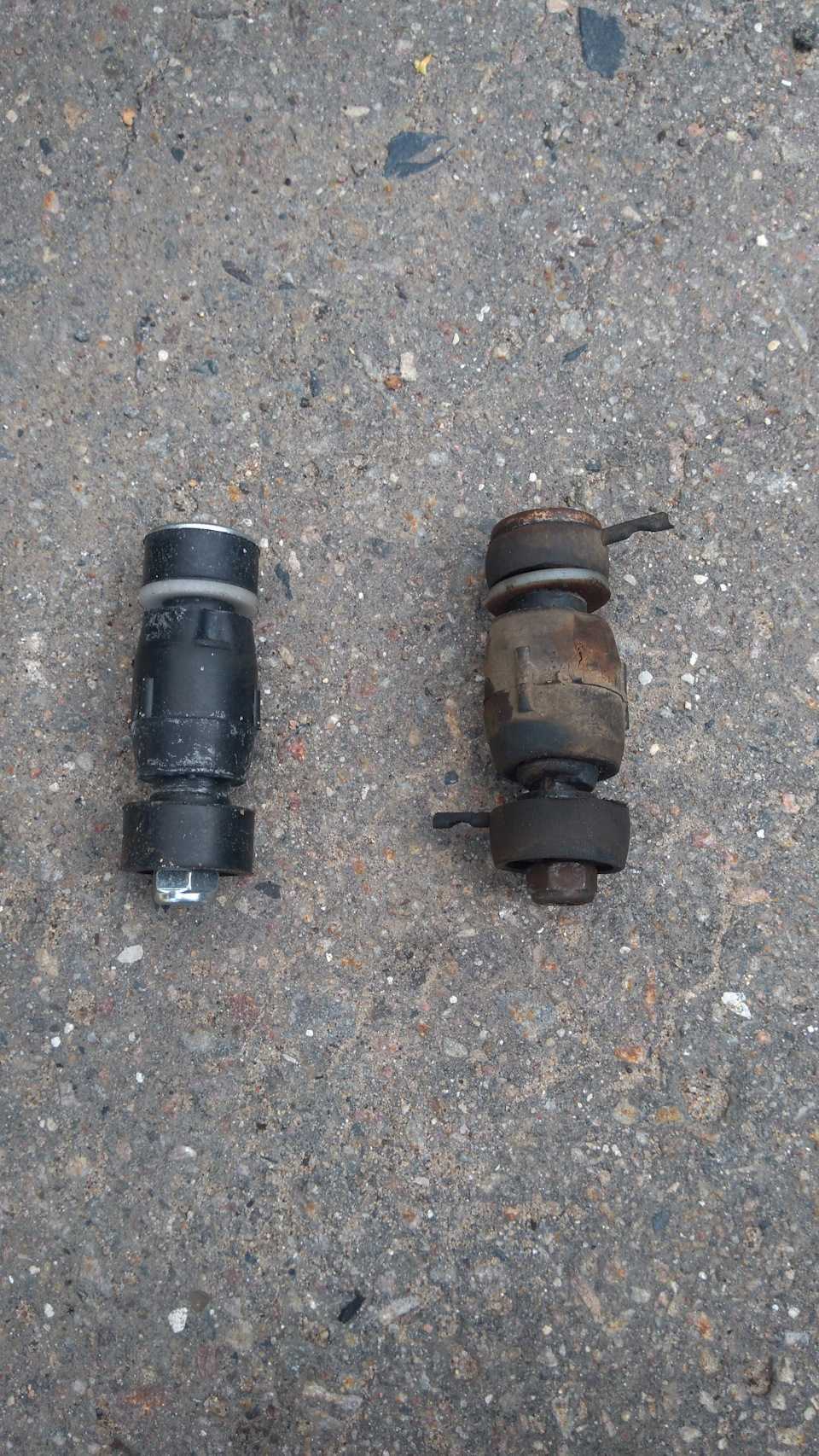

выбор пал на турецкие, фирмы LEX. выглядят в натуре так:

поэтому займусь попозже. вообще родные втулки особо вопросов не вызывают на вид, но правда в руки их взять не получилось)))

Бонус трек: недавно произвёл полную замену тормозной жидкости. прокачал всю систему включая гидропривод сцепления. тормозная жидкость за 4+ года выглядит так:

вот эта эмульсия. напоминает эпизод из «Американского пирога», кто помнит — тот поймёт))))) для себя решил до такого лучше не доводить и менять не как предписывают мануалы, а раз в 2 года. на прокачку тормозухи ушло 1,7 литра, по ощущениям, в системе залито около литра, остальное ушло с прокачкой.

стойка стабилизатора LEX (набор) 125р/шт * 2 = 250 р, втулка ФрэнсКар 59 р/шт * 2 = 118 р.

жидкость тормозная РосДОТ ДОТ-4, 6 класс 280р/литр * 2 = 560 р

вот ещё. понял, что собрал стойку неправильно. сначала (сверху вниз) шлапа болта, потом резинка, потом пластиковое кольцо, рычаг, втулка полосками вверх, стабилизатор, резинка с провулканизированной шайбой и гайка. я пластиковое кольцо под шляпу болта установил — у меня они так с завода шли. и ещё. затяжка. я вчера перетянул, тянул на полную резьбу болта, а надо чтобы верхняя и нижняя шайбы немного приплюснулись. и в процессе просадки стойки увеличивать тяжение до полной выработки резьбы. сегодня вечером переделаю

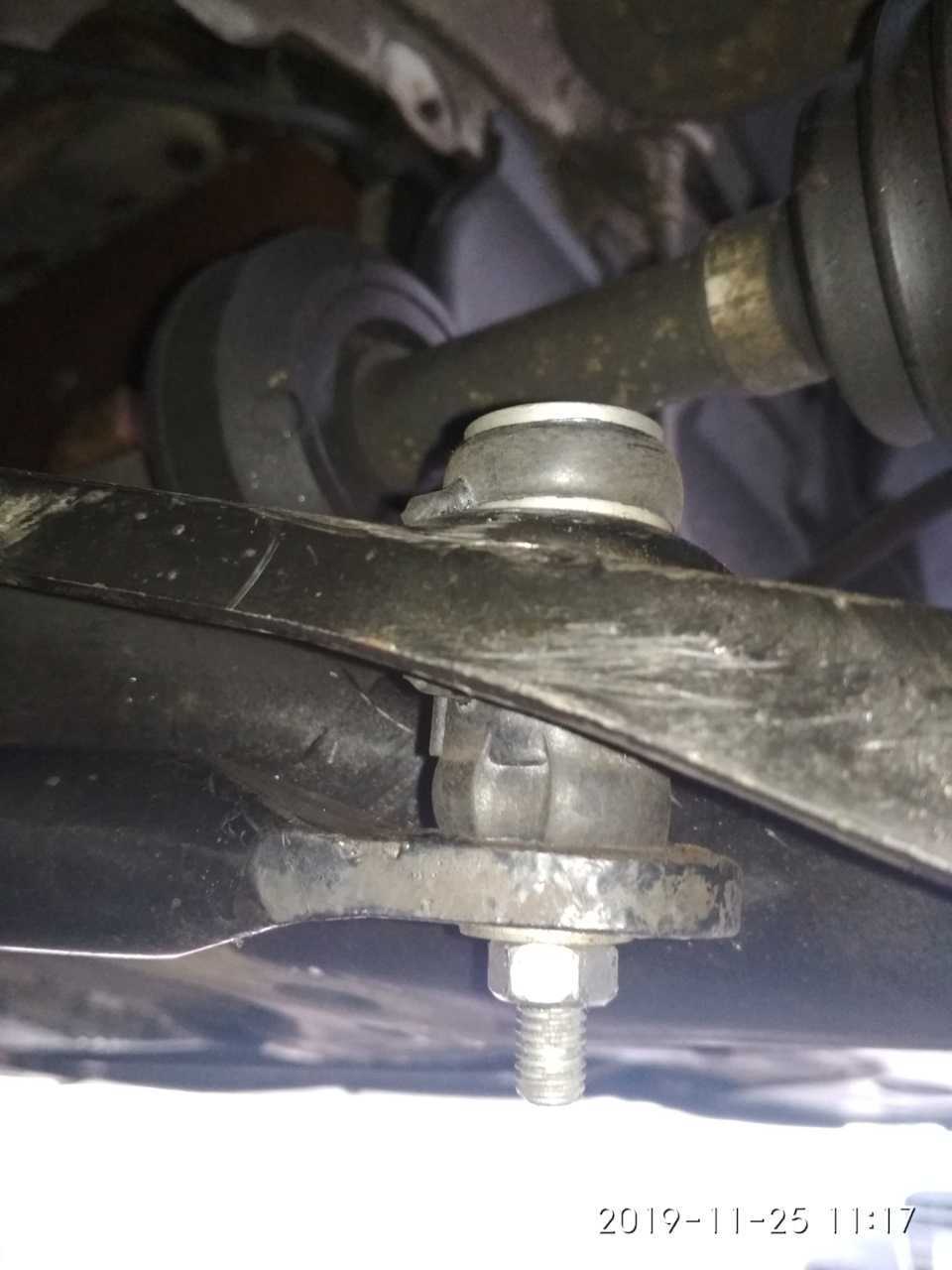

Продолжаю. вчера вечером, как и хотел, переделал. стойки собрал правильно, затяжку сделал без фанатизма, и главное, заменил таки втулки стабилизатора. вот как выглядят втулки родная и новая:

Подытожим проделанное

Итак, замена опорного подшипника завершена. Нам удалось подробно разобраться в тонкостях «операции» по замене подшипника в Renault Logan. Рекомендуем ее выполнять с привлечением адекватного помощника.

Соблюдайте осторожность при манипуляциях с упругими компонентами ходовой Renault Logan. Это поможет избежать травм!. Пользуйтесь только качественными инструментами и приспособлениями

Изношенные элементы заменяйте только на фирменные продукты. И помните, что замена опорного подшипника осуществляется в строгом порядке, согласно инструкции

Пользуйтесь только качественными инструментами и приспособлениями. Изношенные элементы заменяйте только на фирменные продукты. И помните, что замена опорного подшипника осуществляется в строгом порядке, согласно инструкции.

Применяйте этот материал в качестве руководства к действию и не забывайте об информативном видео материале по данной тематике.

Выбираем стойки стабилизатора на Ладу Ларгус

В тюнинговой стойке резину заменяют на полиуретан. Он тверже и обеспечивает минимальный люфт в этом соединении. Применение полиуретана немного повышает чувствительность авто на дороге, делает его более собранным, а руль точнее. Недостатками будут некоторое снижение комфорта, жесткая подвеска, повышенная нагрузка на остальные узлы в подвеске. Установка тюнинговых деталей будет оправдано для мощной 16-ти клапанной версии.

Заводской артикул запчасти – 8200277960 (или 6001547138) производители Renault, Автоваз.

Неоригинальные детали могут иметь свою маркировку и артикул. Примерные цены на январь 2020 года:

• ОАО «АВТОВАЗ», оригинал – 500-570 рублей;
• BalZap, дубликат – 280 рублей;
• FR, дубликат – 260 рублей;
• Форвард, дубликат – 276 рублей;
• TORK, дубликат (артикул TRK0069) – 115 рублей;
• Trialli, дубликат (артикул SP0101) – 305 рублей.

Последовательность действий при замене стоек стабилизатора Largus своими руками

Чтобы заменить стойки стабилизатора на Ларгусе нам понадобится смотровая яма или подъемник. Автомобиль ставим на ручной тормоз. Штатный домкрат пригодится для поджатия стабилизатора или в качестве съемника для втулки. Чтобы вернуть штангу стабилизатора рукой на место потребуется приложить значительное усилие, поэтому используем любые прижимные приспособления.

Набор инструмента для ремонта

• плоская отвертка или монтажка;
• молоток;
• головки на 18, 13, 10 и вороток;
• гаечные ключи 18, 10;
• жидкость типа WD-40
• специальная струбцина для извлечения центральной резиновой части.

Порядок снятия стойки переднего стабилизатора Ларгус

• установив машину на возвышении, очищаем места крепления стабилизатора к подрамнику и передним рычагам;
• откручиваем нижнюю гайку стойки на 13, болт от прокручивания зажимаем струбциной, газовым ключом, или ключом TORX T40 в специальной выемке;

если открутить гайку не получается, то просто срезаем болгаркой эту часть болта;

• ослабляем гайки крепления подушек стабилизатора к подрамнику головкой на 18, и сам кронштейн чтобы увеличить свободный ход стабилизатора и облегчить извлечение и установку новых втулок;
• демонтируем резиновую втулку и болт крепления съемником или при помощи молотка;
• конец растяжки опустится вниз, поэтому его следует поджать домкратом или струбциной;
• очищаем посадочные места от остатков старой резины и загрязнений.

Поменять стойки стабилизатора рекомендуется сразу парой, даже если одна из них вполне рабочая на вид. Упругие свойства резины со временем ухудшаются, поэтому неравномерная замена может сказаться на управляемости и поведении автомобиля.

Установка новой запчасти

• между поджатым стабилизатором и передним рычагом заводим резиновую втулку;
• вставляем крепежный болт вместе с шайбами и подушками, заворачиваем гайку на 13;
• аналогично поступаем с противоположной стороной (натянуть стабилизатор будет проще, если заменять узлы сначала с одной, а потом с другой стороны);
• наносим силиконовую смазку на места соприкосновения резинотехничеких изделий.

• окончательно затягивают все крепежи только тогда, когда автомобиль стоит на ровной поверхности под своим собственным весом;
• момент затяжки для стоек стабилизатора – 14 Нм, для подушек штанги – 105 Нм.

Если новые стойки стабилизатора были установлены неправильно или перепутан порядок расположения сайлентблоков, то такая конструкция вскоре заявит о себе громким стуком в подвеске.

Самостоятельная замена стоек переднего стабилизатора только подтверждает высокую ремонтопригодность машин на платформе B0. Такие несложные ремонты доступны рядовому автолюбителю, у которого есть небольшой опыт владения авто. Стоимость замены стоек стабилизатора на Лада Ларгус в сервисе стоит в среднем 700 рублей и выше. Низкая стоимость запчастей и их распространенность позволяют регулярно проводить замену при первых признаках разрушения резиновых частей и появления подозрительных стуков.

Источник

Способы увеличения клиренса Ларгуса

Отечественный универсал пользуется большой популярностью из-за неприхотливости и надёжности. Один из немаловажных показателей является солидный дорожный просвет. На этих автомобилях перевозка грузов – обычное явление. А это неизбежно приводит к повышению нагрузки на подвеску, а именно на амортизационные стойки, которые из-за веса проседают, в результате чего клиренс уменьшается.

Нельзя забывать и качество российских дорог. По ямам и ухабам передвигаться без ущерба для подвески порой невозможно. В любом случае величина дорожного просвета в этом плане имеет решающее значение. Из-за этих факторов многие владельцы Ларгуса пытаются своими руками увеличить дорожный просвет. На сегодня существует несколько способов выполнить это недорого и быстро.

Увеличение клиренса своими руками

Для того чтобы сделать дорожный просвет больше (лифт подвески), автовладельцы используют несколько основных приёмов:

• установка колёсных дисков или шин большего радиуса;
• монтаж специальных проставок под амортизационные стойки;
• замена пружин на более жёсткие, а также установка удлиненных амортизаторов.

Некоторые применяют для этих целей пневмоподвеску. С точки зрения рационализма (а Ларгус в основном используют люди, предпочитающие практичность универсала) это неоправданно. Во-первых, оборудование дорогое, а во-вторых, установить пневмоподвеску своими руками сможет далеко не каждый автовладелец. Плюс ко всему компрессор и ресивер будут занимать полезное пространство в багажнике, что опять же непрактично.

Установка колёс большего радиуса

На Ларгус устанавливаются штатно диски 15R. Многие автомобилисты выбирают вместо предложенного заводом вариант на 16 или 17 радиус. Дополнительно это делает экстерьер автомобиля более привлекательным. Однако есть в таком варианте и существенный недостаток, а именно неустойчивое положение автомобиля при движении, а также сбои в работе системы АБС и некоторых смежных датчиков.

Монтаж проставок

Самый бюджетный вариант (и популярный) – это установка специальных проставок, которые продаются в любом магазине автозапчастей. Единственное, что потребуется от автовладельца, это снятие стоек подвески. Сами детали унифицированные и подходят для многих автомобилей ВАЗ. Проставки устанавливаются между стойкой и чашами кузова (как вариант – между балкой и стойкой).

Замена деталей стоек

Один из оптимальных методов увеличения дорожного просвета заключается в установке более жёстких пружин и удлиненных амортизаторов. Как правило, подобные стойки длиннее штатных устройств примерно на 20 мм. В комплексе с усиленными пружинами они способны заметно увеличить клиренс, и машина не проседает до упора при перевозке максимально допустимого веса груза. Единственный недостаток – более высокая цена таких комплектов.

Стойка стабилизатора, наряду с шаровыми опорами, пружинами и др. входит в амортизационную систему автомобиля. Она гасит колебания от движения автомобиля по ямам и ухабам, а также правильно распределяет нагрузку на поворотах. Стойки стабилизатора установлены парами на передней подвеске и на задней балке. Фиксируются на шаровые шарниры или втулки.

Средний срок службы стоек стабилизатора, установленный производителем, составляет 30-40 тыс. км. Но если ездить по разбитым дорогам в агрессивной манере, то замену стоек стабилизатора Лада Ларгус придется делать гораздо раньше. В целом надо просто следить за состоянием стоек, проверять их на люфт, погнутость, наличие повреждений (коррозии и т.д.). И уж ни в коем случае нельзя ездить со сломанной стойкой. Главный признак неполадок со стойкой – появление стука в проблемном месте под кузовом при движении по неровностям.

Проверка ходовой части и трансмиссии

Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега.На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю – от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался – то, скорее всего, изношена шаровая опора.Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене.Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

Отжимая монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.

Проверяем состояние защитных чехлов шаровых опор передней подвески. Шаровые опоры с порванными или потрескавшимися чехлами заменяем.Для проверки сайлент-блока рычага передней подвески…

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока (с одной стороны) и подрамником и головкой рычага (с другой стороны сайлент-блока)… … и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлентблока недопустимы.Аналогично проверяем состояние другого сайлент-блока рычага.

Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить.Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…

…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу.Для проверки состояния сайлент-блока рычага балки задней подвески…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок.Проверяем состояние пружин и амортизаторов…

…передней…

…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью.Поочередно вращая и поворачивая передние колеса…

…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами.Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене.Проверяем отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов колес. При наличии течи заменяем сальники.

Типичные признаки неисправностей стоек стабилизатора

Несмотря на всеядность подвески Lada Largus, она тоже может быстро выйти из строя. Основные причины этого – езда по разбитым дорогам, активное вождение и резкие маневры, перегруз. Неисправность легко диагностировать визуально, осмотрев узел, или по косвенным признакам:

• увеличение кренов и появление диагональной раскачки;
• снос оси автомобиля во время переставки;
• металлический стук в передней части;
• продольная раскачка во время торможения;
• неадекватная работа тормозной системы с абс;
• ухудшение управляемости, острая реакция на колейность асфальта.

Наиболее точно диагностировать неисправность можно таким способом. Вывернуть колесо до упора и покачивать его вперед-назад. Чрезмерный люфт говорит о выработке стойкой своего ресурса. Также на смотровой яме монтировкой или рукой нажать рычаг в месте его крепления. Скрипы и скрежет, а также свободный ход – все это признаки неисправности детали. Показателем для замены является растрескивание резины или неравномерный износ, даже если люфт не наблюдается.

Выявляем неисправности подвески на Ладе Ларгус: как определить износ стоек

Ресурс выработки стоек стабилизатора в среднем составляет 40-50 000 км пробега, однако эксплуатация транспортного средства по дорогам с недостаточным качеством покрытия или в состоянии перегруженной ходовой части может потребовать замену деталей раньше обозначенного времени. Чтобы определить износ стоек и необходимость в скорой замене комплектующих достаточно лишь:

• Вывернуть колеса рулем в бок до упора, после чего попытаться руками провернуть колесо, взявшись за диск – ощущение люфта свидетельствует об износе шарниров стоек и требуется незамедлительного ремонта. Пренебрежение заменой в данном случае серьезно нарушает управляемость транспортного средства;
• Также можно загнать автомобиль на смотровую яму и попросить напарника пораскачивать автомобиль периодическими надавливаниями в районе подкрылок – при наличии люфта, стука или глухих ударов деталь также требуется заменить в срочном порядке.

Для своевременной замены комплектующих рекомендуется осматривать стойки на предмет износа каждые 15 000 км пробега – в частности осматривать втулки на наличие подтеков масла и тестировать непосредственно стойки на предмет люфта. Также необходимость в скорой замене стоек можно выявить наблюдая за поведением транспортного средства, к примеру:

• При достижении крейсерской скорости или резком торможении автомобиль начинается раскачиваться;
• Появилась серьезная вибронагруженность руля или машина стала хуже откликаться на манипуляции с рулевым колесом;
• Во время преодоления ям или лежачих полицейских наблюдаются посторонние звуки или удары в районе подвески;
• При прохождении поворота автомобиль испытывает крен в противоположную сторону.
