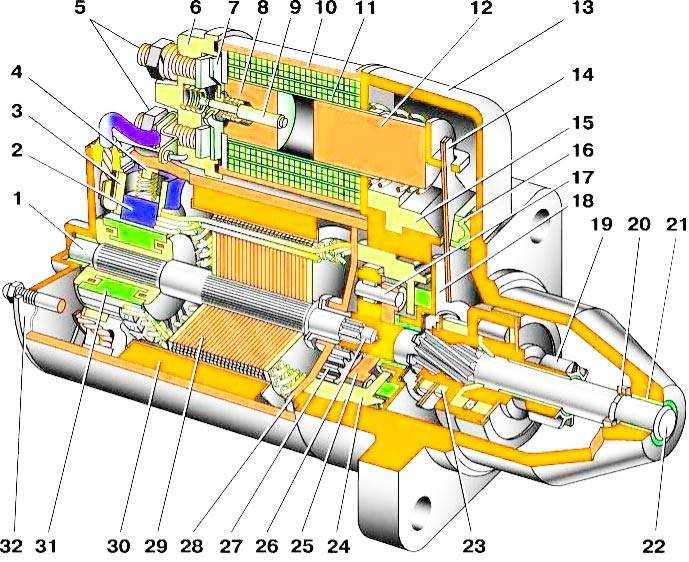

Стартер на ваз 2114 его устройство и ремонт

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

1. Отключите минусовую клемму с аккумулятора.
2. Отключите красную клемму с релюхи. Это провод красного цвета.
3. С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
4. Снимите контакт, который удерживала эта гайка.
5. Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
6. Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
7. С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
8. Сердечник релюшки желательно сразу заменить на новый.
9. Поставьте новое реле.
10. Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
11. Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.

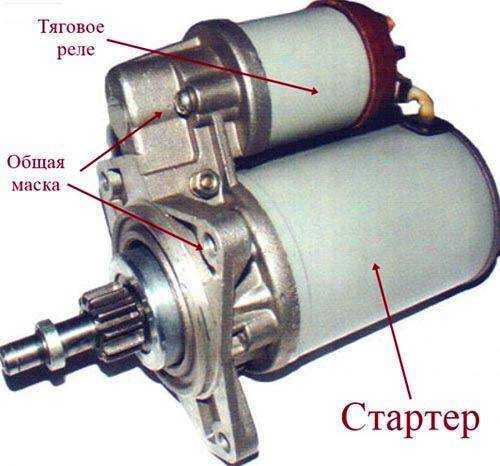

2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
3. Если вы сняли стартер, проверка выполняется несколько иначе :

1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

• Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
• Конструкция устройства имеет медные болты и языковидный элемент;
• К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
• При наличии контакта, втягивающее реле щелкает и включается в работу;
• Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Проблемы со стартером на ВАЗ 2114 и их устранение

Если автомобиль не заводится, стартер не крутит, а тяговое реле характерно щелкает, то проблему следует искать в цепи питания

В первую очередь внимание следует уделить аккумуляторной батарее. Она не должна быть разряжена

Также требуется осмотреть клеммы АКБ. Наличие окислов может стать причиной того, что схема подключения стартера имеет просадку напряжения под нагрузкой. При выявлении разряженной батареи ее необходимо зарядить с помощью ЗУ. Окислившиеся клеммы рекомендуется отшлифовать и покрыть токопроводящей смазкой.

Для поиска проблем связанных со стартером его требуется разобрать

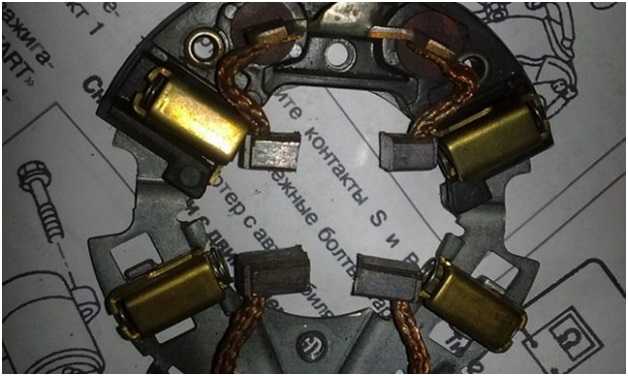

В первую очередь внимание следует уделить щеточному узлу. Через него протекает большой ток, что приводит к термическим разрушениям

Важно проверить, чтобы щетки легко скользили в направляющих и не заклинивали. Пружины должны обладать достаточно высокой упругостью

Недопустимо наличие любых деформаций щеткодержателей.

Самым слабым звеном стартера ВАЗ 2114 являются четыре щетки. Они сильно подвержены износу в результате трения об коллектор

Поэтому при их визуальном осмотре важно не только контролировать отсутствие термических и механических повреждений, но и измерить остаточную длину. Если размер близится к 4 мм, то щетки подлежат замене

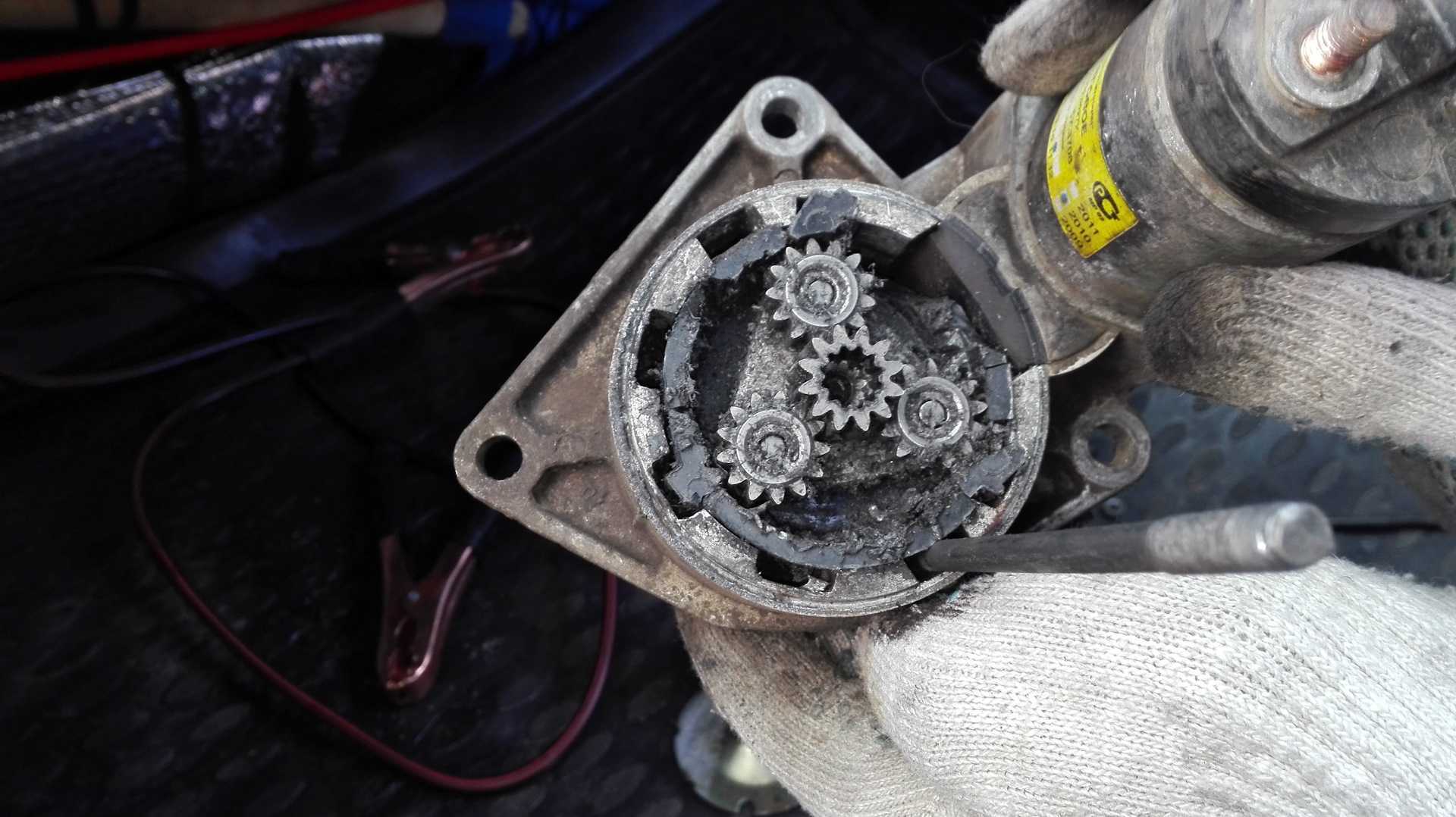

В планетарном редукторе имеется смазка. Со временем она загустевает и стартер начинает менее интенсивно вращать коленчатый вал

Поэтому при разборке важно промыть шестеренки. Во время сборки редуктор должен быть заполнен свежей смазкой

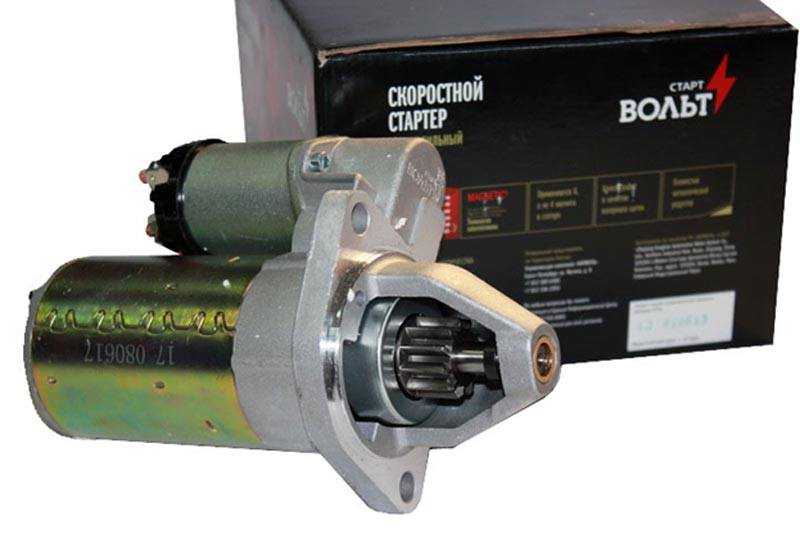

Какой стартер выбрать?

При выборе новой запчасти большинство автовладельцев отдают предпочтение редукторному варианту. Его плюсы в том, что он обладает меньшими размерами, быстрее крутит двигатель даже с севшим аккумулятором, лучше работает зимой.

Из редукторных вариантов все отдают предпочтение фирмам:

• КЗАТЭ — 3600 рублей
• Eldix — 4500 рублей
• ПРАМО – 4400 рублей

Старайтесь не экономить, когда покупаете новую деталь. Как говорилось ранее, элемент с завода считается слабым звеном автомобиля. Если купить дешевый китайский аналог, можно вернутся к снятию стартера на ВАЗ 2114 в самый неподходящий момент. Ознакомитесь с отзывами в магазинах вашего региона, это поможет выявить качественные бренды и не попасть на подделку, что позволит также сохранить время и деньги.

Почему стартер не реагирует на поворот ключа зажигания

После включения зажигания питание с АКБ подается на бортовые электросистемы и ЭБУ (если он имеется). При наличии иммобилайзера (штатного или установленной охранной системы) это происходит только после распознавания метки. При повороте ключа в положение запуска или нажатии пусковой кнопки замыкаются контакты втягивающего реле в результате чего питание подается непосредственно на стартер. Одновременно обгонная муфта стартера (бендикс) входит в зацепление с венцом маховика, приводя его в движение и обеспечивая пуск двигателя. Зачастую коммутация осуществляется через дополнительное управляющее реле стартера, снимающее нагрузку с замка.

Схема включения зажигания

Если на любом из перечисленных этапов возникает проблема – авто не заводится: поворачиваешь ключ зажигания – стартер молчит. Как правило, причины такого поведения кроются в:

• контактной группе замка зажигания;
• сигнализации и иммобилайзере;
• управляющем реле;
• проводке от управляющего реле до стартера;
• втягивающем реле стартера.

Подробнее о том, почему стартер не работает от ключа зажигания, можно узнать из таблицы.

При появлении любых проблем с запуском в первую очередь убедитесь, что АКБ имеет достаточный ! При разряде, остаточного тока и напряжения в 8–10 вольт может хватить для включения ЭБУ и приборной панели, но недостаточно для питания стартера. При подаче питания на стартер втягивающее реле может издавать серию коротких щелчков, так как силы тока не хватает для полного преодоления силы пружины соленоидом.

Стартер не работает от ключа зажигания: причины

Проблема	Причина неисправности
Неисправен мотор стартера	Электромотор выходит из строя из-за перегрева, замыканий обмоток, износа щеточного узла, а также заклинивания редуктора.
Неисправна цепь от замка зажигания до втягивающего реле стартера	Обрыв проводки или замыкание. Часто происходит после ремонта, установки доп оборудования или в результате механического износа при длительной эксплуатации.
Повреждение замка зажигания (деформация личинки)	Деформация из-за перегрева, в свою очередь, возникающего из-за плохого контакта. Также возможна поломка из-за ошибочного использования неподходящего ключа.
Электрическая неисправность контактной группы замка зажигания	Образовавшийся на контактах слой окислов препятствует протеканию тока. Также контакты могут отходить из-за деформации поворотной втулки, на которой закреплены ответные части.
Блокировка запуска установленной сигнализацией	Скачок напряжения в бортовой сети или потеря питания (отсоединение клеммы или разрядки), выход из строя транзистора или микрореле, отвечающего за включение линии запуска в базовом блоке охранной системы.
Неисправность/раскодирование иммобилайзера	Перепады напряжений и резкая пропажа питания (разрядился аккумулятор или снята клемма), программный сбой, выход из строя микроэлементов. Если иммобилайзер не распознают метку – стартер не крутит после поворота ключа зажигания, а на панели индикаторов обычно горит или мигает символ иммобилайзера – изображение машины с ключом или замком.
Выход из строя втягивающего реле	Перегорание или замыкание обмотки в результате перегрева из-за протекания повышенного тока или пребывания под нагрузкой в течение продолжительного периода. Корнем всех проблем обычно является окисление внутренних и внешних контактов втягивающего реле.
Неисправен концевик положения селектора АКПП, педали тормоза на АКПП или сцепления – на МКПП	Датчики выходят из строя из-за механического износа, также их провода и клеммы могут окисляться или перетираться. Из-за этого ЭБУ не позволяет запустить стартер.
Поломка реле стартера	Если реле управления стартером заклинило или замкнуло – оно не может подать питание на управляющий вывод втягивающего реле.
Плохой контакт “+” от АКБ на стартере	Клемма силового контакта окисляется под действием влаги и нагрева. Гайка, которая удерживает ее на шпильке стартера, может открутиться под действием вибраций.
Плохой контакт массы на клемме АКБ, кузове авто или моторе	Вследствие окисления контакт массового провода ухудшается, то же самое происходит при откручивании его гайки под действием вибрации. При этом проходящего тока может хватать для включения бортовой сети и ЭБУ, но недостаточно для привода в действие электромотора стартера.

Замена бендикса стартера на ВАЗ-2114: фото и видео

Бендикс или привод стартера – это узел, состоящий из муфты с шестернёй и вилки, соединённой с втягивающим реле. Муфту ещё называют «обгонной». На хэтчбеки «Лада 114» устанавливалось три типа стартеров: 29.3708, 423.3708. а также 5712.3708.

Первые два отличаются только формой вилки, а также конструкцией деталей, не имеющих отношения к бендиксу. А стартер 5712.3708 – это современное устройство, снабжённое редуктором. Посадочные размеры всех стартеров не отличаются никак.

На любом авто, в том числе на ВАЗ-2114, замену бендикса начинают с демонтажа стартера. Эту операцию мы рассмотрим сейчас.

Дальше на видео показано, как ведёт себя стартер с неисправным бендиксом.

Подготовка к замене бендикса: снятие стартера на ВАЗ-2114

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу (фото 1) и по два винта на лонжеронах.

Долой брызговик!

В завершении отворачиваются винты на поперечине (фото 3), чтобы снять брызговик двигателя.

Отключите клемму «минус» от АКБ – понадобится ключ «на 10».

На ВАЗ-2114 заменить бендикс можно одним способом – снимают стартер.

Расположение стартера под капотом отмечено красной стрелочкой

Для этого:

1. Отворачивают гайку крепежа силового провода к стартеру (фото 1). Снимают клемму, а также отсоединяют колодку с управляющим проводом (фото 2); Снимите фишку как на картинке
2. Накидным или торцовым ключом откручивают три гайки крепления – ими стартер прижат к картеру; Элементы крепежа
3. Узел в сборе теперь можно снять.

Монтаж проводится в обратном порядке.

Подходящий типоразмер ключа – «на 13 мм».

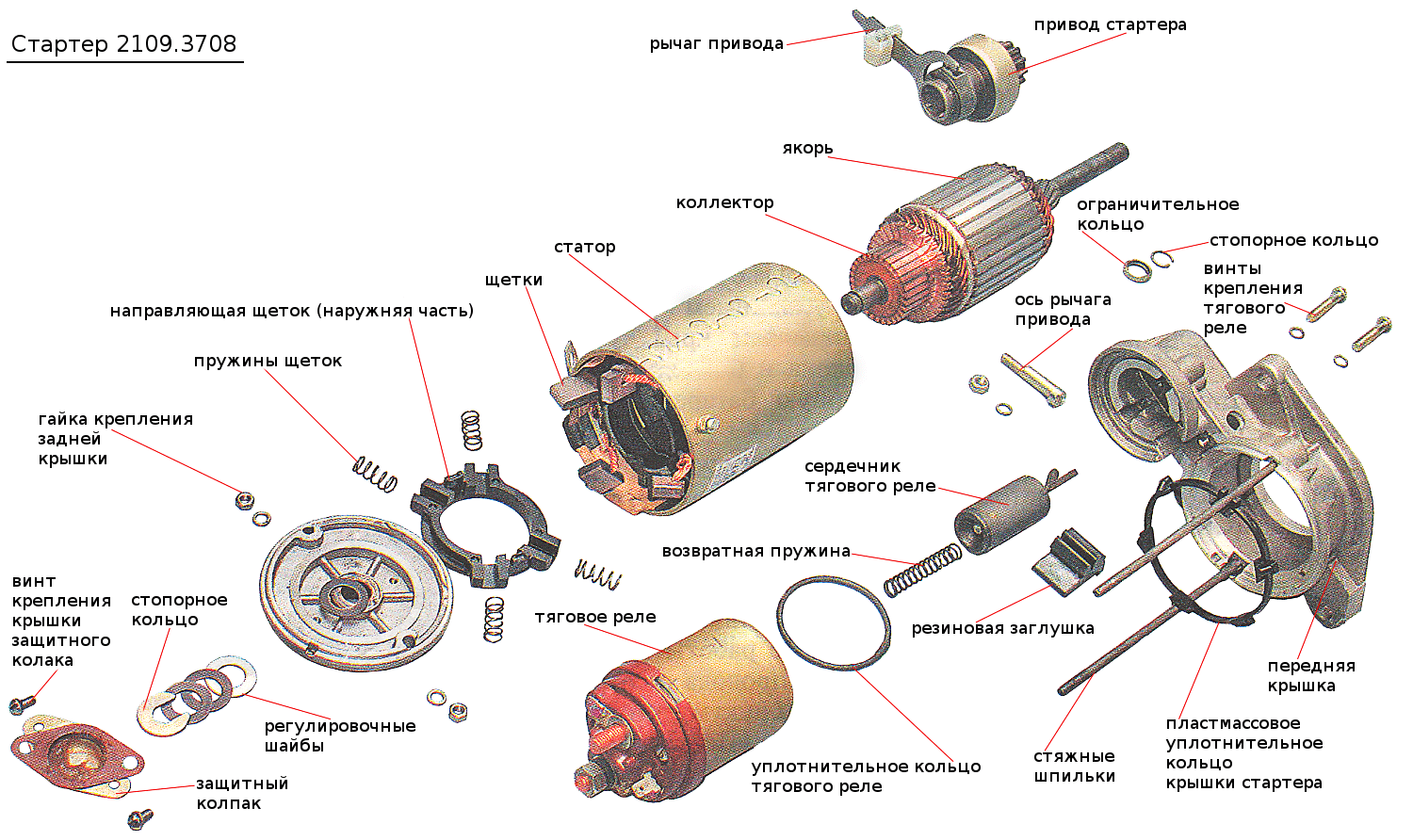

Ремонт стартеров 29.3708 и 423.3708

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Долой реле… и оба кольца

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс. Удаляем стопор и ротор

Удаляем стопор и ротор

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Бендикс в сборе с вилкой легко вынимается из крышки. Монтаж узла проводят в обратном порядке.

Как разобрать сам бендикс

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.

Детали бендикса по отдельности

В завершении муфту с вилкой просто стягивают с подшипника. Проблем возникнуть не должно.

Устанавливая на место новый подшипник или новую вилку, не нужно скупиться на смазку. Здесь подходит ЛИТОЛ-24.

Уточнение для стартера 29.3708

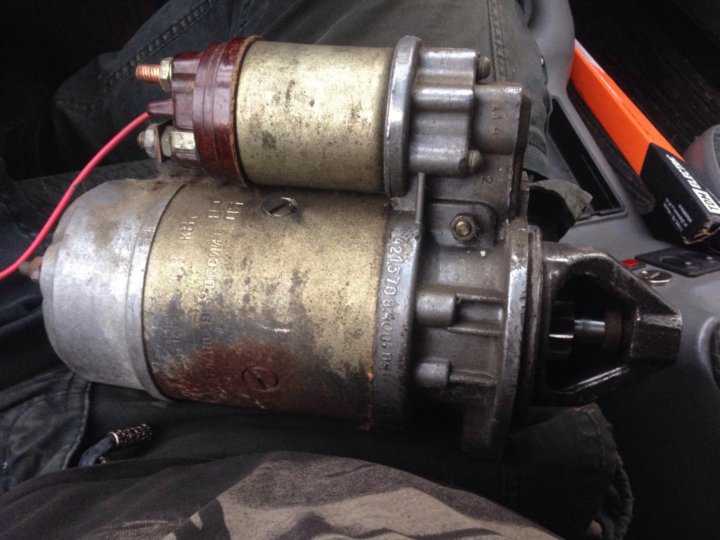

Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

• Реле крепится на трёх винтах, а не на двух;
• Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;
• Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.

29-я модель – более «сложная»

Будьте внимательны!

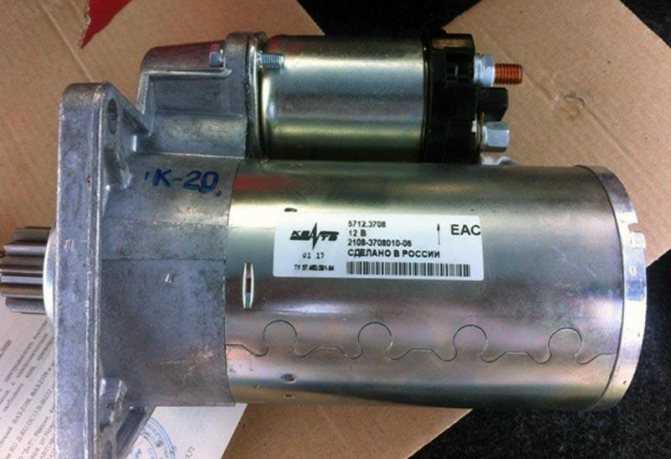

Быстрый ремонт бендикса стартера 5712.3708

Если стартер был демонтирован, с него снимают втягивающее реле, отвернув два винта на корпусе. Затем откручиваются четыре шпильки, и можно сдвигать крышку вперёд. Здесь всё выглядит проще, чем в стартерах «ранних» моделей.

Цель – демонтаж привода с редуктором

Снимаем пластиковый упор. Затем удаляем привод в сборе – он здесь состоит из бендикса и редуктора.

На стартерах «новой» модели, установленных на ВАЗ-2114, замену бендикса надо вести строго по инструкции: сначала снимают крышку редуктора, затем – три шестерни, и только затем можно сбивать стопорное кольцо.

Удаляем шестерни из редуктора…

Демонтаж «лишних» элементов

И верхнее, и нижнее кольцо надо будет снять с вала. Здесь всё мало отличается от стартеров первых моделей.

В завершении надо снять вилку. Боковую лапку крепления отгибают отвёрткой. Эту операцию выполнить сложно – есть риск сломать пластик.

Снимаем пластиковую вилку

Осталась одна операция: бендикс без вилки стягивают с вала вверх. Желаем успеха.

Первичные признаки неисправности

Существует ряд особенностей в работе двигателя, которые могут указывать на возможные неисправности стартера. Среди них:

• При попытке завести автомобиль, двигатель не приводится в движение.
• Неисправность бендикса выражается в постоянной работе двигателя, которую остановить возможно лишь снятием одной из клемм аккумулятора.
• При включении ключем зажигание выдает лишь «пощелкивание».
• При заводке автомобиля появляется неприятный запах гари и есть задымление в подкапотном пространстве.
• Слышен звук жужжания, но запуска двигателя не происходит, маховик остается незадействованным.

Эти признаки могут указывать на необходимость поездки в автосервис для замены сломавшегося стартера.

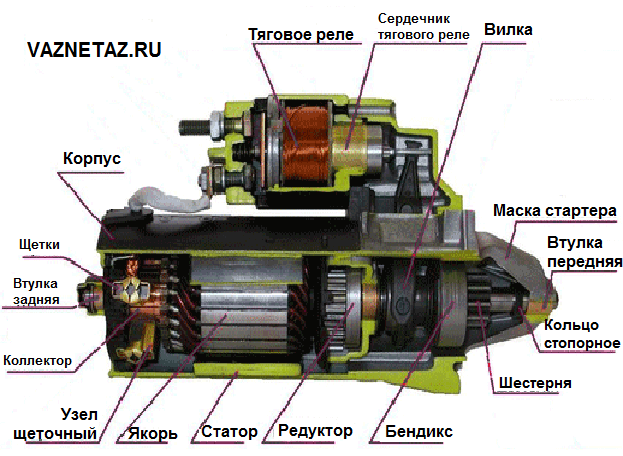

Как оно работает

Работает устройство следующим образом:

• Аккумулятор подает питание на катушку стартера;
• Катушка действует на якорь за счет воздействия магнитного пола;
• Якорь двигается и сжимает возвратную пружину;
• Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
• Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
• После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.

Как снять стартер на автомобилях LADA своими руками — Весташоп77

_x000D_

Снятие стартера производится в связи с его заменой, проверкой или ремонтом. На автомобилях LADA стартер установлен на картере сцепления спереди по ходу движения. Перед началом работ следует отключить минусовую клемму аккумулятора загнать машину на смотровую канаву (эстакаду) и снять защиту двигателя.

_x000D_

На всех современных автомобилях LADA (Lada XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) снятие стартера выполняется аналогично. Установка производится в обратной последовательности. Отличительные особенности процесса представлены ниже.

_x000D_

Lada XRAY и Vesta

_x000D_

Снять брызговик двигателя (инструкция для Lada Vesta, XRAY).

_x000D_

Для комплектаций с МКПП: Вывернуть 2 болта (№1) и снять цилиндр гидропривода сцепления (№2), не отсоединяя от трубки гидропривода (№3). Подвесить цилиндр на технологический крючок (головка «на 13»).

_x000D_
_x000D_

Для всех комплектаций: Вывернуть гайку (№1) и отсоединить от тягового (втягивающего) реле стартера (№4) клемму (№2) и колодку с проводами (№3) (головка «на 13»).

_x000D_
_x000D_

Вывернуть 3 болта (№1), снять кронштейн крепления цилиндра гидропривода сцепления (№2) (для автомобилей с МКПП) и стартер (№3) (Torx E10).

_x000D_
_x000D_

Lada Largus

_x000D_

Снять кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора (отвертка плоская). Вывернуть 2 гайки (№1) крепления расширительного бачка (№2) (ключ «на 10»). Снять и отвести в сторону расширительный бачок, не отсоединяя шлангов.

_x000D_
_x000D_

Для комплектаций с коробкой передач JR5:

_x000D_

• _x000D_
• отсоединить шарниры (№1) тросов выбора и переключения передач от коробки передач (отвертка плоская);

_x000D_

нажать с двух сторон на фиксаторы и отсоединить стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

_x000D_

_x000D_
_x000D_

Для комплектаций с коробкой передач JH3:

_x000D_

• _x000D_
• снять чехол (№1) шарнира тяги привода переключения передач;

_x000D_

отвернуть болт (№2) крепления тяги привода переключения передач, снять дистанционную втулку и отсоединить тягу (ключ «на 10»).

_x000D_

_x000D_
_x000D_

Вывернуть 3 болта (№1) крепления стартера (головка «на 13»).

_x000D_
_x000D_

Поднять автомобиль и вывернуть гайку (№2) крепления кронштейна (№4) к впускному коллектору (№3) (головка «на 13»). Вывернуть болт (№6) крепления кронштейна (№4) к блоку цилиндров (№5) (головка «на 17»). Снять кронштейн (№4) крепления впускного коллектора (№3).

_x000D_
_x000D_

Вывернуть гайку (№2), рисунок 3-7, и отсоединить жгут (№1), рисунок 3-6, проводов системы зажигания от стартера (№3) (головка «на 10»).

_x000D_
_x000D_

Отвернуть гайку (№4), рисунок 3-7, крепления провода стартера (№5) (головка «на 10»). Отсоединить провод стартера. Отвернуть гайку (№3) крепления провода электромагнитного реле стартера (№5) (головка «на 8»). Снять стартер.

_x000D_

Процесс также показан на видео:

_x000D_
_x000D_
_x000D_

Lada Granta, Kalina, Priora

_x000D_

Снять защитный колпачок (№3), вывернуть гайку крепления провода к втягивающему реле стартера (№4) и отсоединить провод от реле (головка «на 13»). Отсоединить колодку c проводами (№2) от втягивающего реле стартера.

_x000D_

1. Для автомобилей с МКПП с тяговым приводом: вывернуть 3 гайки крепления стартера (№5) и снять его (головка «на 13»).
2. Для автомобилей с АКПП и МКПП с тросовым приводом: вывернуть три болта (№5) и снять стартер (№3) (головка «на 13» или Torx E14).
3. Видео процесса:

_x000D_
_x000D_
_x000D_
_x000D_
_x000D_
_x000D_

Lada 4×4

_x000D_

• Снимаем задний опорный кронштейн впускной трубы, выворачивая два болта ключом «на 13».
• Снимаем защитный щиток стартера, выворачивая его гайки крепления ключом «на 13».
• Снимаем защитный щиток стартера на Ниве 4х4Снимаем защитный щиток стартера на Ниве 4х4Снимаем защитный щиток стартера на Ниве 4х4

_x000D_
_x000D_
_x000D_
_x000D_

Снизу автомобиля откручиваем два болта крепления стартера.

Со стороны моторного отсека сдвигаем стартер вперед и отсоединяем колодку с проводами.

_x000D_

Снизу автомобиля откручиваем два болта крепления стартера на Ниве 4х4снимаем провод стартера на Ниве 4х4

_x000D_

Выворачиваем гайку, и отсоединяем наконечник провода от контактного болта тягового реле. Вынимаем стартер из моторного отсека.

_x000D_

1. снимаем стартер на Ниве 4х4снимаем стартер на Ниве 4х4снимаем стартер на Ниве 4х4
2. Видео инструкция:
3. Кстати, а вы знаете, что систему зажигания автомобилей LADA можно доработать, например, отказаться от ключа зажигания в пользу кнопки старт/стоп.

_x000D_
_x000D_
_x000D_

Стартер на ВАЗ 2114 не крутит, как снять, ремонтировать или заменить?

Здравствуйте, уважаемые автолюбители! Вновь мы обращаемся к владельцам и почитателям автомобилей отечественного автопрома. Жигули четырнадцатой модели комплектуются стартером 5712.3708, который заметно отличается от аналогичных «вазовских» пусковых устройств меньшими габаритами и весом.

Но, несмотря на столь скромные размеры этого аппарата, к нему предъявляются все те же, что и к остальным стартерам, требования по началу вращения маховика и движения кривошипно-поршневой группы.

Пожалуй, эту конструктивную особенность можно отнести к недостаткам данной модели, ведь ситуации, когда возникают какие-либо неисправности стартера ВАЗ 2114, к сожалению, не редки. Так, даже самому аккуратному водителю «четырнадцатой», хотя бы раз в пять-шесть лет приходится сталкиваться с проблемой, когда не работает, не крутит стартер ВАЗ 2114.

Как снять стартер ВАЗ 2114 самостоятельно?

Если вам предстоит снятие стартера ВАЗ 2114, будьте готовы загонять машину на яму или на эстакаду. Для автомобиля ВАЗ 2114, замена стартера в этом случае не составит особой сложности, так как откручивать закрепляющие болты и снимать сам стартер со шпилек удобно лишь находясь под машиной.

Установив машину, снимите защиту с двигателя. Откройте капот, отсоедините «–» аккумулятора, снимите колодку с проводами, и провод, который идет к тяговому реле. Затем открутите три крепежных болта и снимите стартер.

Если у вас нет возможности загнать машину на яму, то не остается ничего иного, как снять стартер ВАЗ 2114 в условиях обычного гаража. В этом случае, после того, как вы отсоедините «–» аккумулятора, снимите гофру впускного для воздуха и воздушный фильтр (так вы освободите место для снятия стартера через верх моторного отсека).

Затем приступайте к отсоединению проводов от втягивающего реле и стартера и демонтажу самого стартера. Для осуществления работ по снятию стартера ВАЗ 2114, вам понадобятся ключи на 13, 14, 15 мм или набор стартерных ключей.

Что делать, если не работает стартер ВАЗ 2114 – характерные причины?

1. Если при включении стартер не крутит, не срабатывает тяговое реле, возможно причину следует искать традиционными методами, а именно:

неисправен или разряжен аккумулятор. Зарядив или заменив его, вы устраните проблему.
Сильное окисление выводов аккумулятора, наконечников проводов. Зачистив выводы и наконечники, смажьте их вазелином.
Произошло замыкание между витками втягивающей обмотки реле, обрыв или замыкание «на массу». В таком случае втягивающее реле подлежит замене.
Произошел обрыв в цепи питания втягивающего реле. Необходимо проверить целостность проводов и их соединения.
Неисправность в контактной части выключателя. Контактная часть подлежит замене.
Заедает якорь втягивающего реле

Обратите внимание на ход якоря (естественно, для этого понадобится разобрать стартер).

1. Если при включении якорь стартера не вращается совсем, либо двигается медленно, а втягивающее реле при этом работает:

• Неисправна (разряжена) батарея. Замените ее или зарядите.
• Окислены выводы аккумулятора, наконечники проводов либо ослабли крепления проводов. Зачистите выводы, затяните крепления.
• Подгорание коллектора. Необходима зачистка коллектора.
• Зависание или износ щеток. Замените щетки.
• В обмотке якоря произошел обрыв, либо замыкание. Замените якорь.

Обратите внимание на поверхность вала якоря. Если на ней присутствует желтый след от втулки шестерни, обязательно удалите его. Этот след может быть причиной неудовлетворительной работы стартера из-за заедания шестерни

Этот след может быть причиной неудовлетворительной работы стартера из-за заедания шестерни.

После проведения диагностики состояния стартера ВАЗ 2114 и устранения неполадок, соберите стартер и установите на место, в порядке, обратном разборке и снятию.

Перед сборкой, шестерню привода и вкладыши крышек смажьте маслом, шестерни редуктора – солидолом или любой другой консистентной смазкой. Собрав стартер, проверьте его работу на стенде.

Что обычно выходит из строя?

На автомобиле ВАЗ 2114 своими руками стартер можно отремонтировать за час, не больше. При условии, что все компоненты будут заменены новыми. Чаще всего выходят из строя щетки стартера, они трутся о ламели и изнашиваются. В результате ротор не двигается при подаче на него напряжения. Иногда даже при повороте ключа зажигания появляются искры. На новых инжекторных автомобилях, в число коих входит ВАЗ 2114, устанавливается редукторный стартер. Его преимущество в том заключается, что его ротор вращается с большей скоростью, что позволяет облегчить запуск двигателя.

Его разборка практически не отличается от процедур, которые проводятся с обычным стартером. Еще одна типичная поломка – разрушение бронзовых втулок. На автомобиле ВАЗ 2114 они расположены:

1. Одна в задней крышке стартера, потребуется частичная разборка для ее замены.
2. Вторая – в блоке двигателя. Ее замену придется проводить через небольшое оконце в картере сцепления.

Если разбивается втулка, то на якоре электродвигателя отсутствует питание. Минус от аккумулятора не передается, либо же напряжение снижается за счет возникновения сопротивления. Результат – вращается ротор намного медленнее, а со стороны может показаться, будто аккумулятор сел. Эти симптомы характерны не только для ВАЗовских десяток, но и для автомобилей других серий и даже марок – «УАЗ», «Шевроле», и др.

Втягивающее реле позволяет осуществить подачу питания на обмотки электродвигателя. Но у него две функции, вторая – выдвинуть бендикс, чтобы его шестерня вошла в зацепление с зубьями на венце маховика. Бендикс – это элемент, который передает крутящий момент на коленчатый вал двигателя от ротора.

В его основе находится обгонная муфта и шестерня, внутри шлицы спиральной формы. Частая поломка – это разрушение обгонной муфты. В итоге шестерня двигается как по часовой стрелке, так и против нее. Хотя должна свободно вращаться в одну сторону.

И практически «неизлечимые» поломки – это полное или частичное разрушение ротора, статора, либо их обмоток. Это такие поломки, при которых ремонт оказывается ненамного дешевле всего стартера в сборе.
