Обслуживание стартера УАЗ 469
Обслуживание стартера УАЗ 469:
1. Периодическая проверка состояния прижимов на контактах с целью недопущения их ослабления, попадания пыли, грязи, возникновения коррозии, окисления.
2. Осмотреть коллектор, снять кожух защиты. Устранить выявленные дефекты, почистить контакты, смазать смазкой Литол.
3. Открыть крышку 13, проверить все элементы. Зачисть контакты, продуть сжатым воздухом.
4. Подтянуть болты крепления стартера УАЗ 469.
5. Эксплуатируя транспортное средство в лесу, карьере, сельской местности, необходимо периодически демонтировать стартер УАЗ 469, почистить металлической щеткой от пыли, грязи, налета.
10000 км
Проверить стартер УАЗ 469, произвести ТО-1 со следующими регламентными операциями:
1.Проверить провода.
2.При необходимости подтянуть ослабевшие соединения.
3.Необходимо помнить, что нарушение плотности прилегания провода от аккумуляторной батареи к стартеру приводит к увеличению переходного сопротивления в его цепи.
4.Как следствие, это снижает мощность, ухудшает запуск.
30000 км
Проверить стартер УАЗ 469, выполнить ТО-2 с проведением операций:
1.Демонтировать ленту защиты.
2.Сжатым воздухом продуть коллектор.
3.Проверить щетки и коллектор.
4.Устранить дефекты.
Один раз каждый год, но не реже 25 000-30 000 км пробега авто, необходимо снимать стартер УАЗ 469. Его следует разобрать, тщательно протереть и продуть детали сжатым воздухом. При выявлении дефектных деталей, узлов, механизмов заменить их новыми или отремонтировать. Собрать, отрегулировать, произвести контрольную проверку.
Назначение втягивающего реле стартера

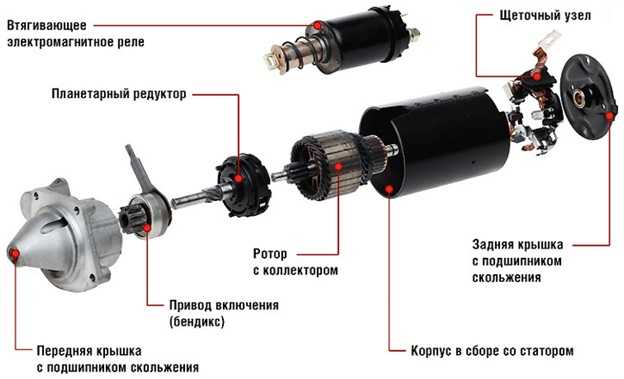

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

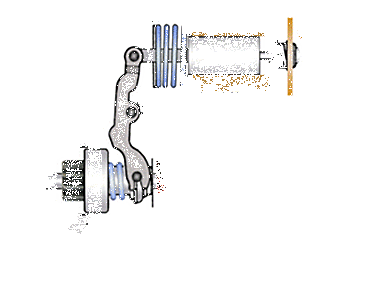

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.
Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.
Проверка втягивающего реле стартера
Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.
Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:
- Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
- Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
- Найти в автомобиле реле включение стартера и проверить его состояние.
Порядок демонтажа стартера
Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).
Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.
Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.
Лучше всего эту работу проводить на смотровой яме или на эстакаде.
На газу глохнет при резком сбросе газа
Как проверить втягивающее реле стартера
Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.
- Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
- Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
- После этого другой провод подключают к минусовой клемме АКБ.
- Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
- если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
- если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.
При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.
Ремонт втягивающего реле стартера
Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.
В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).
В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:
- Откручиваются винты крепления крышки корпуса.
- Иногда необходимо дополнительно отпаять концы обмотки.
- Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
- в первом случае поможет замена контактов,
- во втором случае проблему решить удастся с помощью шлифовальной шкурки.
Процедура замены, установки стартера
Процесс замены обычно не вызывает серьезных затруднений. Основная причина – отсутствие низкого клиренса. Даже при отсутствии ямы, подъемника работать под днищем автомобиля УАЗ не доставляет никаких проблем. Достаточно просто использовать подстилку. Сам же процесс замены требует предварительной подготовки.
Некоторые СТО используют лебедку для подъема двигателя – но в большинстве случаев можно обойтись и без неё. Стартер находится в доступной зоне даже при отсутствии таковой. Процесс снятия включает этапы:
- необходимо выключить зажигание, отсоединить клеммы аккумуляторной батареи,
- при помощи ключа на 19 необходимо открутить гайку удерживающую стартер на месте (использовать такой имеет смысл из-за большого рычага),
Далее аккуратно необходимо подать стартер в сторону салона автомобиля. Установка нового осуществляется в строго обратном порядке. Если какие-либо резьбовые соединения не получается разъединить – следует смазать их при помощи WD-40. Это позволит избавиться от окиси, разъединить соединение. Перед установкой детали на место необходимо обязательно проверить все контакты.
Стартер устроен достаточно просто, но при этом поломки все же случаются
Потому важно заранее ознакомиться со всеми нюансами, тонкостями проверки
Похожее:
- Стартер ГАЗ 31105Волга «Крайслер» сравнительно давно не выпускается. Но встречается в продаже, а также на дорогах нашей страны. Одно из «слабых» мест данного автомобиля – это стартер.
- Стартер ГАЗель NextАвтомобиль ГАЗель Next отличается своей надежностью и внушительны ресурсом. Но машинах с большим пробегом либо возрастом более 10 лет часто возникают проблемы с электрической проводкой.
- Стартер ВАЗ 21214Стартер – механизм, отвечающий за бесперебойную работу двигателя внутреннего сгорания. Именно поэтому его внезапная поломка может привести к необратимым последствиям. Постоянный контроль за состоянием детали.
- Стартер Камаз 5490Стартер на КамАЗ 5490 представляет собой сложно конструкционное электротехническое оборудование, функциональное предназначение которого заключается в передаче крутящего момента на маховик мотора, что приводит к успешному.
Стартер УАЗ 3151
|
|

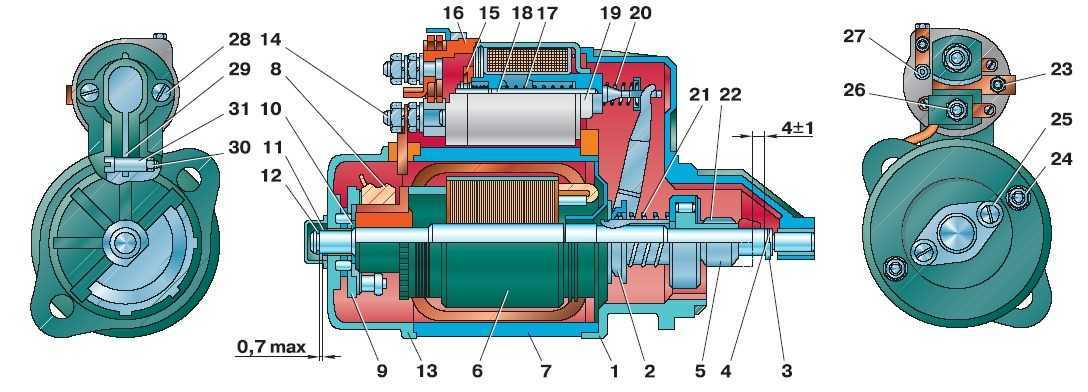

Рис. 7.18. Стартер 42.3708: 1 – крышка со стороны привода; 2 – поводковое кольцо; 3 – упорное кольцо; 4 – замковое кольцо; 5 – привод; 6 – якорь; 7 – корпус; 8 – щетка; 9 – траверса; 10 – упорная шайба; 11 – регулировочная шайба; 12 – стопорная шайба; 13 – крышка со стороны коллектора; 14 – контактный болт; 15 – контактная пластина; 16 – крышка реле; 17 – возвратная пружина; 18 – шток; 19 – якорь реле; 20 – компенсирующая пружина; 21 – буферная пружина; 22 – шестерня; 23 – винт М5х14; 24 – гайка стяжной шпильки; 25 – винт М6х16; 26 – гайка М8; 27 – ввод катушек реле; 28 – винт М6х30; 29 – рычаг; 30 – гайка М8; 31 – ось рычага |
|
|
Рис. 7.19. Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка; 8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp |
Стартер 42.3708 (рис. 7.18) или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на рис. 7.19.
Технические данные и характеристики стартера
Направление вращения…..правое
Номинальное напряжение, В…..12
Мощность (при питании от аккумуляторной батареи емкостью 60(А·ч), кВт (л.с.)…..1,2 (1,65)
Холостой ход при 20 °С:
потребляемый ток А, не более…..75
напряжение на клеммах стартера, В, не более…..12
Частота вращения ротора, мин-1, не менее…..5000
Полное торможение при 20°С:
тормозной момент, кгс·м…..1,6±0,16
потребляемый ток, А, не более…..520
напряжение на клеммах стартера, В, не более….. 7
Периодически выполняйте работы по обслуживанию стартера:
1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.
2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.
3. Откройте крышку 13 (см. рис. 7.18) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.
4. При необходимости подтяните стяжные болты корпуса стартера.
5. Проверьте крепление стартера к картеру сцепления.
6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.
Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:
1. Снимите стартер с двигателя.
2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
3. Разберите стартер. Изношенные детали замените.
4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24.
Видео про «Стартер» для УАЗ 3151
Стартер на УАЗ 469 (Старый и новый редукторный)
Стартер уаз хантер
Ремонт стартера УАЗ. Или не верьте тому, что написано.
Демонтаж

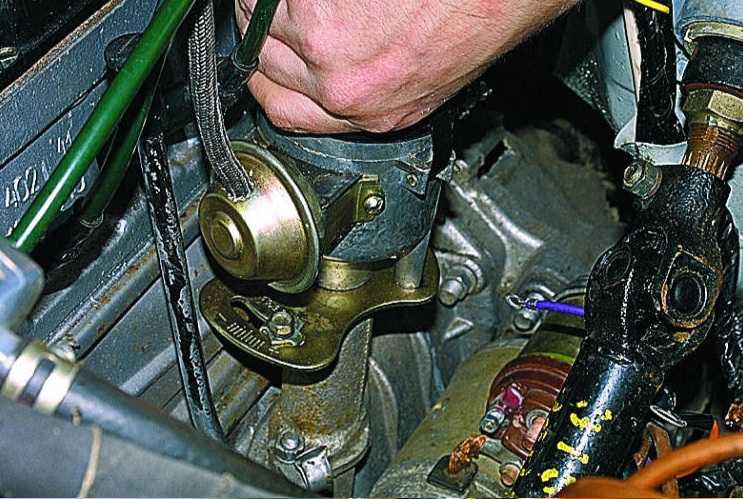

В Буханке стартер расположен под мотором с водительской стороны. Для удобства машина поднимается, устройство снимается из-под днища. В процессе понадобятся следующие инструменты и оборудование:
- стационарный подъёмник, яма или домкрат;
- набор ключей различного типа;
- трещотка с головками и удлинителями;
- плоскогубцы или пассатижи;
- чистый кусок тряпки.
Снимать пускатель надо после обесточивания системы, демонтажа защитной накладки картера и пластикового пылезащитного кожуха. Все провода, которые проведены к стартеру, надо открутить. Электродвигатель на УАЗ-452 крепится на отсек автомобильного ДВС обычно двумя болтами — сверху и снизу.
Не крутит стартер уаз 469
Стартер автомобиля представляет собой функциональную часть электросистем двигателя, которая необходима для обеспечения беспроблемного запуска силового агрегата, независимо от условий эксплуатации и внешних факторов.
Бывает, что при попытках подать зажигание на двигатель стартер перестает исправно работать – в этом случае необходимо разобрать деталь и провести ремонт или замену.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Автомобильный стартер является сложным механизмом, контракция которого рассчитана на многоразовый запуск без потери функциональности, однако если наблюдаются проблемы с зажиганием двигателя у УАЗ 469, вероятно проблема кроется в:
- Стопорение стартера – по факту «устройство щелкает, но не крутится». В данном случае причиной неисправности являются сточенные зубья маховика из-за продолжительной эксплуатации устройства. При сточенных зубьях стартер в течение продолжительного времени крутиться в холостую, после чего механизм стыкуется с оставшимися зубьями маховика и запускает мотор;

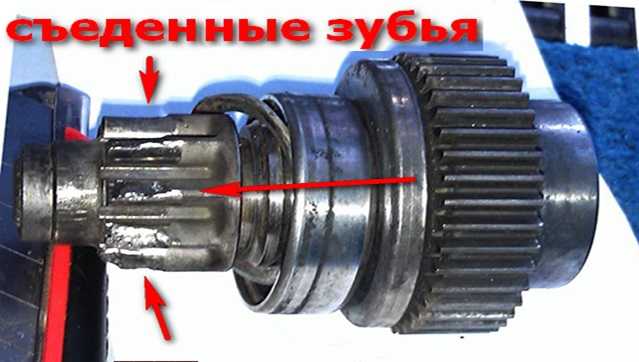

- Износ бендикса стартера – выход из строя бендикса в конструкции пускового устройства также приводит к проблемным запускам двигателя. К примеру, провороте ключа в положение зажигания реле выталкивает бендикс вперед, однако сама деталь прокручивается, не цепляя маховик – в таком случае двигатель заводиться и сразу глохнет, так как маховик стоит на месте или клинится валом;
- Число оборотов стартера не соответствует норме – данную неисправность можно диагностировать только после разборки устройства. Проблема возникает при недостаточной скорости вращения стартера, в результате чего устройство не задает требуемую интенсивность вращения вала – для устранения ситуации необходимо заменить ротор или статор;
- Разрыв электроцепи – если при попытке завести двигатель отчетливо слышны щелчки втягивающего реле, однако мотор не заводиться, то неисправность стоит искать в обмотке устройства или проверить работоспособность ротора или статора;
- После запуска двигателя устройство продолжает функционировать – это аварийный режим, который может навредить двигателю. В таком случае машину необходимо срочно заглушить и эвакуировать на СТО для решения проблемы.
Обратите внимание! Даже если наблюдаются незначительные неисправности в работе стартера необходимо в срочном порядке отдать автомобиль на диагностику и при необходимости заменить неработоспособные комплектующие – в противном случае ситуация может обернуться дорогостоящим ремонтом двигателя или внезапной поломкой на трассе
ЧТО ТАКОЕ РЕЛЕ СТАРТЁРА
Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.
В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:
- перераспределяет энергию между стартером и электромагнитным реле;
- подаёт шестерни бендикса;
- синхронизирует узлы стартера,
- возвращает шестерни в исходное положение после того, как вы заглушите двигатель.
В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.
Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.
Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.
Общая информация
Серийный выпуск автомобиля УАЗ модификации «Hunter» начался девятнадцатого ноября 2003 года. Предшественники машины, модификации: 3151, 31512, 31514, 31519, 3153 выпускались с 85 по 2007 год. Основоположник, заложивший принципы вездеходной модели, УАЗ-469, выпускался с 72 по 85 год. Для большинства поклонников стало неожиданным прекращение выпуска автомобиля в 2014 году. Однако годом позже, создание возобновилось, только модификация соответствовала повышенным нормам экологии класса Евро-5.
Схема электрооборудования УАЗ «Hunter» с впрыском топлива:
Схема электропроводки УАЗ Хантер выполнена по принципу одного проводника, вторым выступает корпус автомобиля. Электрические цепи, управляющие силовой установкой с несколькими проводниками, на остов замыкание идёт только через электронный блок. Связь с другими потребителями происходит посредством замка зажигания. В составе комбинированного выключателя точка взаимодействия и механизм предотвращающий воровство. Контур безопасен, поскольку значение бортового напряжения не превышает двенадцати вольт.
Консоль машины оборудована устройствами размыкания дорожного света и фонарей против тумана. Кроме того, предусмотрены регуляторы режима работы электрического вентилятора печки. В единый блок, расположенный на переключателях под рулём автомобиля объединены: фары, лампы поворота, очистители стекла, брызгалка очистительной жидкости. Устройства, потребляющие больше мощности, подключаются через реле электромагнитов.
Схема соединения управления мотором ЗМЗ-5143.10:
Как демонтировать стартер для ремонта на УАЗ 469
Процедура разборки стартера на УАЗе не составит особых трудностей даже начинающим механикам – весь фронт работ выполняется по интуитивно понятному сценарию и имеет последовательный алгоритм действий. Для демонтажа и последующего ремонта механизма потребуется не более 1 часа свободного времени, а также наличие:
- Комплекта гаечных ключей или накидных головок;
- Пассатижей для прихвата деталей;
- Длинной шлицевой отвертки;
- Ветоши для протирки.
Благодаря конструкционной схожести устройство стартера на УЗА 469 имеет идентичный алгоритм ремонта с моделями АвтоВАЗа, в части Ваз 2105 или 2016. Чтобы приступить к ремонту устройства достаточно лишь:
- Открыть капот и откинуть клемму «минуса» на аккумуляторной батарее;
- Далее снимаем защиту силового агрегата – металлический или пластмассовый лист, предотвращающий попадание грязи на корпус мотора;
- Затем отсоединяем накладку на глушить выхлопной трубы и извлекаем кожух воздушного фильтра, предварительно отсоединив фиксирующие клипы;
- Теперь можно откручивать стартер – деталь фиксируется на 3 болтах, после откручивания которых можно отсоединить электропроводку устройства и достать механизм для ремонта;
- Процедура установки осуществляется по данному сценарию в обратном порядке.
Как правило, неисправность стартера редко поддается ремонту и обычно механизм просто меняют на новый. Однако старое устройство можно реанимировать в следующих случаях:
- Выход из строя ротора или статора – необходимо приобрести работоспособные комплектующие и заменить поврежденные;
- Обрыв проводки или обмотки – лечится прозвонкой электроцепи мультиметром и заменой поврежденных участков;
- Сгорание втягивающего реле – проблема устраняется установкой новой детали.
Процедура ремонта стартера на УЗА 469 довольно проста: необходимо лишь разобрать корпус устройства, что обеспечит доступ до ротора и статора. Дополнительно разбирать сами электромеханизмы стартера не рекомендуется – если детали неисправны, проще приобрести новые.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
он не фиксируется в положении стартера, а он вам и не нужен, за место стартера будете вы крутить
как альтернатива- попросить прикурить, если стрелка падает в ноль при попытке завода, то это АКБ скорее всего, возможно подыхает ¶
Ноль только на вольтметре или аккумулятор разряжался? Вольтметр меряет напряжение не на аккумуляторе, а в бортовой сети, уже после замка зажигания. Это разные вещи. Заряд аккумулятора он показывает очень косвенно.
Еще добавлю, поищите самый толстый провод, какой сможете найти, и соедините им двигатель и корпус машины (лучше – моторный щит), под любые болты. Провод должен быть как можно более толстый и короткий. Желательно медный. ¶
там 4 км от электрички, не допру. а с дохлым ручкой завести не получится? хоть до магазина доехать
пс: заряжался в последний раз долго, часов 12 или больше ¶
Стартер УАЗ может быть представлен в виде различных агрегатов. Данные модели имеют практически одну конструкцию. Редукторный стартер имеет 4 полюса и 4 щетки. Крепится он к картеру с помощью 2 шпилек.
