Где находится стартер на киа спектра?

Ходовая

Шаровые опоры ходят более 60-100 тыс. км. Сайлентблоки рычагов расслаиваются после 100-150 тыс. км. Столько же служат и амортизаторы. К этому времени могут просесть или лопнуть заводские пружины, особенно у тех, кто использует межвитковые проставки.

После 100 000 км может потечь или загреметь рулевая рейка. Стоимость новой рейки – от 16 000 рублей.

Ближе к 100 000 км нередко отказывает блок ABS. Все дело в электромоторе. Внутрь попадает влага, что приводит к коррозии подшипника и окислению контактов обмотки ротора. Узел поддается несложному восстановительному ремонту. После 2009 года стали использовать модернизированный блок с улучшенной защитой от влаги.

Не заводится Kia Spectra

Проблемы с запуском двигателя на Киа Спектра могут происходить по разным причинам: сбой в системе пуска, нарушения работы электропитания в общей цепи, поломка стартера или бензонасоса.

Современные Киа оснащены электронной системой управления двигателем (ЭСУД), поэтому перед возникновением этой проблемы индикатор на панели приборов «Check Engine» сигнализирует о возможной неисправности без видимых симптомов.

Если этот индикатор продолжает гореть долгое время после перезапуска двигателя, когда система самодиагностируется и перезагружается, то стоит обратиться к автоэлектрикам – ошибки в управлении считываются с помощью специального оборудования. Вовремя устранённая неисправность позволит избежать серьёзных неполадок, которые приводят к отказу запуска двигателя.

Если двигатель на Киа Спектра не заводится, то проводят пошаговую первичную диагностику каждой системы в поиске причины. Механические поломки основных узлов агрегата определить просто: это могут быть как обрыв ремня привода ГРМ, выход из строя термостата или недостаточный уровень масла, охлаждающей жидкости, так и явные проблемы в блоке цилиндров, когда отказ запуска сопровождается троением, дымными выхлопными газами, падением оборотов на холостом ходу.

В этом случае не стоит пытаться по новой заводить двигатель, а немедленно обращаться в автосервис, прибегнув к услугам эвакуатора – дальнейшая эксплуатация, даже если удастся завестись, приведёт к более дорогому ремонту механизмов.

Если предыдущие пуски не проявлялись явными симптомами и двигатель работал нормально, то после визуального осмотра его внешних узлов, контроля уровня масла и охлаждающей жидкости, проверяют поочерёдно остальные системы, отвечающие за предстартовую работу агрегата. Проверку проводят в следующей последовательности:

1. Открыть капот и замерить уровень масла измерительным щупом – допустимый показатель уровня между отметками «F» и «L».
2. Проверить уровни охлаждающей и тормозной жидкости по минимальным рискам на соответствующих бачках.
3. На Киа Спектра с автоматической коробкой передач также проверяют достаточный объём трансмиссионного масла.
4. После этого осматривают узлы двигателя на предмет подтёков рабочих жидкостей охлаждающей и тормозной систем.
5. Проверить зарядку аккумуляторной батареи, состояние клемм, их креплений – болтовые соединения должны быть хорошо затянуты, контакты на силовых кабелях сухие и чистые без следов окисла.
6. Далее проверяют проводку высоковольтных проводов к стартеру и катушке зажигания.
7. После чего вывернуть и осмотреть свечи – электроды должны быть чистыми без нагара, места креплений наконечников в распределителе сухими, без следов коррозии или окисления.

При соблюдении этих условий двигатель пробуют запустить вновь, обращая внимание на индикатор иммобилизатора – возможная причина отказа в неисправности его электронного блока, который встроен в электрическую цепь вместе с противоугонным устройством. Непрерывное мигание индикатора свыше 7 секунд означает, что запуск невозможен. Необходимо перевести работу охранного комплекса в аварийный режим, либо отключить его, следуя инструкции в описании

Если после этого двигатель не заводится, то искать причины нужно в системах пуска, зажигания и питания

Необходимо перевести работу охранного комплекса в аварийный режим, либо отключить его, следуя инструкции в описании. Если после этого двигатель не заводится, то искать причины нужно в системах пуска, зажигания и питания.

Схема и контакты комбинации приборов Газель

Разъём ХР1

1 Датчик температуры охлождающей жидкости
2 Выбор аварийной температуры охлождающей жидклсти
3 Аварийное низкое давления масла двигателя
4 Датчик давления масла
5 Датчик уровня топлива
6 ———-
7 ———-
8 Открытые двери автобуса
9 ———-
10 Открытые двери салона,капота или багажника
11 ———
12 ———
13 Неисправность электронного регулятора тормозных сил (EBD)

Разъём ХР2

1 Аккумулятор
2 Включения ламп сигнализатора поворота правого борта
3 Включения ламп сигнализатора поворота левого борта
4 Включения стояночного тормоза
5 Влючения дальнего света
6 Включения передних противотуманных фар
7 Подсветка КП
8 Включения габаритных огней
9 Включения задних противотуманных фар
10 ———
11 Включения блокировки межосевого диффиренциала
12 Включения пониженной передачи
13 Тип датчика давления масла

Разъём ХР3

1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)

Разъём ХР4

1 Сигнализатор диагностики(-)
2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)
3 Износ тормозных накладок
4 Включения предпускового подогрева двигателя(-)
5 ————-
6 ————-
7 ————-
8 ————-
9 —————
10 ————-
11 Низкий уровень стеклоомывающей жидкости
12 Низкий уровень охлождающей жидкости
13 Низкий уровень масла в двигателе

Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:

Назначение вывода	38.3801	382.3801	385.3801010
Контрольная лампа воздушной заслонки карбюратора	X1.1	X1.1	X1.1
Указатель температуры охлаждающей жидкости	X1.2	X1.2	X1.2
Контрольная лампа перегрева охлаждающей жидкости (-)	X1.3	X1.3	X1.3
Контрольная лампа низкого давления масла	X1.4	X1.4	X1.4
Указатель давления масла	X1.5	X1.5	X1.5
Указатель уровня топлива	X1.6	X1.6	X1.6
Контрольная лампа резерва топлива (-)	X1.7	X1.7	―
Контрольная лампа непристегнутых ремней безопасности	X1.8	X1.8*	―
Тест (-)	X1.9	X1.9	―
Контрольная лампа незакрытых дверей (-)	X1.12	―	X1.10*
Контрольная лампа перегрева масла	X1.11	X1.11*	―
Цепь 30 (постоянное питание)	―	―	X2.2
Объединенный выход контрольной лампы STOP	X2.2	―	―
Контрольная лампа правого указатель поворота	X2.3	X2.3	X2.3
Контрольная лампа левого указатель поворота	X2.4	X2.4	X2.4
Контрольная лампа стояночного тормоза	X2.5	X2.5	X2.5
Контрольная лампа включения дальнего света фар (+)	X2.6	X2.6	X2.6
Контрольная лампа включения противотуманных фар (+)	―	―	X2.7*
Контрольная лампа указателей поворота прицепа (+)	X2.12	X2.7*	―
Индикация пониженной передачи (-)	―	―	X2.8*
Индикация блокировки межосевого дифференциала (-)	X2.9	X2.9*	X2.9*
Контрольная лампа обогрева сидений (+)	X2.10	X2.10	―
Контрольная лампа включения задних противотуманных фонарей (+)	―	X2.11*	X2.11*
Контрольная лампа включения габаритного освещения (+)	X2.7	X2.12	X2.12
Цепь освещения приборов	X2.13	X2.13	X2.13
Контрольная лампа перегрева каталитического нейтрализатора	X2.8	―	―
Контрольная лампа подушек безопасности (+)	X2.11	―	―
Контрольная лампа STOP	X3.6	―	―
Контрольная лампа ABS (-)	X3.1	X3.1	X3.1, инверс
Масса (-)	X3.2	X3.2	X3.2
Питание (+) спидометра	X3.3	X3.3	X3.3
Масса (-) спидометра	X3.4	X3.4	X3.4
Тахометр (высоковольтный вход)	―	X3.5	X3.5*
Тахометр (низковольтный вход) (-)	―	X3.6	X3.6
Тахометр (вход от генератора)	X3.7	―	―
Контрольная лампа ближнего всета фар (+)	―	―	X3.7*
Контрольная лампа обогрева заднего стекла (+)	X3.8	X2.1*	X3.8
Выход спидометра к борткомпьютеру	X3.9	X3.9	X3.9
Вход спидометра	X3.10	X3.10	X3.10
Контрольная лампа уровня тормозной жидкости (-)	X3.11	X3.11	X3.11
Питание (+) контрольных ламп и приборов	X3.12	X3.12	X3.12
Контрольная лампа разряда аккумулятора	X3.13	X3.13	X3.13
Контрольная лампа уровня масла	X4.1	X4.1*	X4.1*
Контрольная лампа CHECK ENGINE (+)	X4.2	X4.2	X4.2
Общий вывод контрольных ламп CHECK ENGINE и подогрева свечей накаливания (-)	X4.3	X4.3	X4.3
Контрольная лампа износа тормозных колодок (-)	―	―	X4.4*
Контрольная лампа свечей накаливания (+)	―	―	X4.5
Контрольная лампа уровня охлаждающей жидкости (-)	X4.8	X4.8*	X4.8*
Контрольная лампа уровня омывающей жидкости (-)	X4.9	X4.9*	X4.9*
Контрольная лампа уровня жидкости гидроусилителя руля (-)	X4.10	X4.10*	X4.10*
Контрольная лампа наличия воды в топливном фильтре (+)	―	―	X4.11*
Контрольная лампа перегоревших ламп (-)	X4.11	X4.11*	―

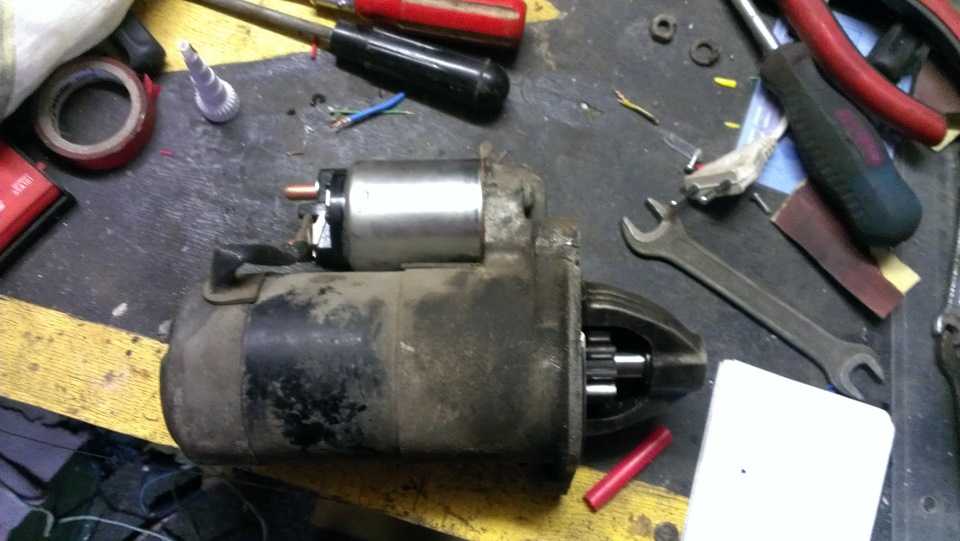

Стартер Kia Spectra

Стартер на Киа Спектра используется для запуска двигателя. Неработающий узел просто не позволит завести мотор, воспользоваться транспортным средством.

Причины поломки узла могут быть самыми разными. В некоторых случаях ремонт не целесообразен, желательно заменить узел целиком на новый. В продаже имеются как оригинальные детали так и качественные аналоги.

Причины выхода из строя стартера на Kia Spectra и способы решения проблем

Главной сложностью установить сам факт неисправности является наличие «плавающих» проблем – они возникают и исчезают с различной периодичностью. Определить сам факт их наличия проще всего на специальном стенде. Но не всегда таковой имеется в наличии. Основные признаки неисправности стартера:

• при повороте ключа стартер не срабатывает либо срабатывает не сразу;
• двигатель запустился – но стартер не выключается;
• стартер крутит, но при этом автомобиль не заводится;
• во время срабатывания присутствуют посторонние звуки, сильный скрежет.

Обычно различные проблемы со стартером возникают как раз из-за длительной эксплуатации. При «пробеге» от 50 тыс. км и более необходимо будет провести ревизию. Возможен износ подшипников, других важных составных частей оборудования. Если стартер по какой-то причине не крутит, либо крутит, но не заводится – можно решить проблему следующими способами:

• необходимо проверить наличие контакта на клеммах аккумуляторной батареи и самого стартера;
• следует убедиться в работоспособности втягивающего реле.

Нередко причиной несрабатывания может стать отсутствие питания на реле. Проверить срабатывание можно очень просто: достаточно кратковременно напрямую соединить контакт втягивающего реле и положительной клеммы аккумулятора. Если стартер начнет «крутить» — то проблема в проводке. Нередко случается заклинивание подшипников. Замену осуществить можно только в гараже. Понадобится специальный инструмент – съемник.

Ещё одна частая причина неисправности – выходит из строя бендикс. Основное его назначение – это раскрутка маховика двигателя. Вступает в зацепление с маховиком. Контроль зацепления осуществляет втягивающее реле. Нередко шлицы бендикса просто стираются со временем – при длительной эксплуатации. Разрешить проблемы поможет только лишь замена.

Киа рио открыть капот — Ремонт автомобиля своими руками

Участник тусовки (105)

я писал да, возьмите отвертку подлиннее, и загоните ее мужду основой замка и крючком который рычажок убирает, и поверните в сторону, там силы большой не нужно! а когда прочитали надо было сразу пойти и смазать замок))) мы же все пишем чтобы огородить друг друга от неприятностей, особенно чтобы они не случались вдали от дома!

Если у KIA Rio 2010 не открывается капот! Не может быть? Трос механизма не так тонок! Его не оборвать!

Но, спустя 3 года эксплуатации, это может случиться не из-за обрыва троса, приводящего в действие весь механизм. А совсем по другой причине, о существовании которой можно узнать, только столкнувшись с этой проблемой в дороге.

Хорошо, если это настигло вас в черте города – найти ближайшую мастерскую не сложно. Но представьте наше межсезонье осень-зима-весна, да еще на трассе с интенсивным движением, хотя бы в каких-то 50-ти километрах от Москвы.

И всё может начаться с того, что у вас закончилась жидкость-омыватель для лобового стекла. И закончилась, когда вы движетесь в общем потоке. Вы дергаете за небольшой рычаг под приборной панелью и .

Хочу предупредить, что такой неожиданности можно избежать, если не полениться, и открыть лишний раз капот у KIA Rio 2010, не дожидаясь 3-х лет эксплуатации!

Открыть и, ориентируясь по аккумулятор,

заглянуть под пластмассовый фартук на передке автомобиля.

Вот здесь-то и обнаруживаешь, что на изгибе кузова трос имеет две пластиковые втулки,

которые удерживаются двумя лепестками-кронштейнами, входящими в паз своими тонкими краями. Сейчас мы смотрим на втулку, которая размещена дальше от водителя.

Аналогичное техническое решение применено и ко второй втулке – она размещена ближе к водителю.

Вся неприятная часть фокуса с капотом состоит в том, что втулки выскакивают из лепестков. И по этой простой причине трос провисает под капотом. И капот перестает открываться.

Заранее посмотреть на положение втулок – после двух-трех лет эксплуатации – поможет избежать неприятности в виде застывшего и неподвижного капота!

А для пущей уверенности, в автомастерской мне предложили подстраховаться и прикрепить хомутом часть пластикового шланга, внутри которого и проходит трос. Сделал это и у первой, и

у второй втулки.

Конечно, есть вариант — капнуть каким-нибудь суперклеем в места фиксации втулок.

Но в наши морозы (-20 и -30 градусов по Цельсию) механическое крепление в виде хомутов представляется более надежным.

Если бы эта свежая мысль пришла в голову чуть пораньше, то не пришлось бы платить за открывание капота 2000 рублей в ближайшей автомастерской.

Хотя, слава Богу, что это не случилось в межсезонье, да ешё и в 50-ти километрах от Москвы при движении в общем потоке.

Зарегистрировать новый аккаунт в нашем сообществе. Это несложно!

Зарегистрировать новый аккаунт

1 пользователь сказал — Спасибо гoсть, за Ваше сообщение

Холоп всея Руси (27738)

Я так понимаю его лучше заранее смазать !

Киа Рио Комфорт 1.4 Акпп

Сообщение от КОЛЮНЯ

Я так понимаю его лучше заранее смазать !

Ага, сразу при получении Я два месяца не открывала, и попала

Текущее время: . Часовой пояс GMT +3.

Стоит ли покупать автомобиль Kia Spectra

С того момента, когда Kia Спектра впервые была представлена широкой публике, к этой модели сразу возник неподдельный интерес.

В первую очередь данный автомобиль привлекал внимание большого числа автолюбителей своим спортивным дизайном и качеством сборки. Углубляясь в изучение возможностей данной модели, интерес к ней еще больше усиливается

Kia Spectra имеет не только комфортный и удобный салон, но также обладает и прекрасными динамическими качествами.

Этот автомобиль мощный и экономичный, и всё это благодаря хорошо продуманной силовой установке и трансмиссии. Подвеска Киа Спектра прекрасно адаптирована под наши дороги, и ходовая часть демонстрирует потрясающую живучесть даже после нескольких десятков тысяч пробега.

Взгляд в историю

История «Спектры» началась в 2000 году, когда этот автомобиль был представлен в Париже на всеобщее обозрение. Тогда этот автомобиль назывался не Kia Spectra, а Киа-Сефия III. На данную модель устанавливались 4 варианта бензиновых 4 цилиндровых двигателя, объёмом 1,5, 1,6, 1,8 и 2,0 литра. Полуторалитровый мотор имел мощность 88 лошадиных сил, а его тюнингованная версия была на 10 л.с.

мощнее. Двигатель с объёмом 1,6 л имел базовую мощность 101 лошадиную силу, а его более продвинутая версия была мощнее на 15 л.с. Мотор с объёмом 1,8 л развивал мощность в 114 л.с., а его более продвинутый вариант был мощнее на 11 лошадиных сил. Самый мощный мотор объемом 2 л имел мощность 138 лошадиных сил. В 2001 году вышла новая ревизия Kia Spectra, которая имела незначительные косметические улучшения.

Очередное обновление КИА Spectra получила в 2004 году, и стала выпускаться не только в кузове седан, но и хэтчбек. Через год данная модель обновилась в очередной раз.

Были доработаны элементы экстерьера: радиаторная решетка, задний и передний бампер, фары, задняя часть кузова.

Ещё через год в Корее Киа Спектра была снята с производства, а с 2009 года да эту модель начали собирать в России на Ижевском автомобильном заводе. Данная модель имеет множество преимуществ, но также просматриваются и некоторые недостатки.

Плюсы КИА Спектра

Эта модель получилась настолько удачной, что достоинств у неё больше чем недостатков. Главным плюсом данного автомобиля является его вместительный салон, который отделан качественными современными материалами. Также к преимуществам можно отнести:

Не лишена эта модель и недостатков.

Минусы

На фоне не большого числа преимуществ Kia Спектра, всё же просматриваются некоторые конструктивные изъяны:

Kia Spectra относится к разряду недорогих автомобилей, но качество сборки, комфорт и дизайн данной модели находятся на уровне автомобилей премиум-класса. Конечно же Спектра не лишена недостатков, но плюсов в этой модели намного больше, нежели минусов. Данный автомобиль придется по душе автолюбителю любой возрастной категории.

Помимо всего прочего КИА Спектра удобна в обслуживании и эксплуатации, а ремонтом данной модели занимается практической любая станция техобслуживания.

Чтобы не доводить автомобиль до незапланированного ремонта, нужно использовать качественное топливо и не экономить на масле. Чтобы Спектра служила долго и исправно, также необходимо вовремя менять расходники и следить за состоянием ремня ГРМ.

При соблюдении всех необходимых условий эксплуатации данный автомобиль будет посещать автосервис только лишь для замены масла.

Нет связанных сообщений

Почему не заводится Киа (Спектра или другая модель) и не крутит стартер?

Возможные неисправности стартера

Стартер состоит из двух обмоток: роторной и статорной. В первой обмотке создается электрическое поле, благодаря которому на роторе возникает магнитное поле. На статоре возникает противодействующее магнитное поле. Сталкиваясь эти поля приводят в действие ротор, который запускает беникс, передающий движение маховику.

В таблице собраны возможные неисправности пускового узла и способы их устранения:

После поворота ключа зажигания стартер медленно вращается или не крутится совсем.

Стартер вращается, но не проворачивается коленвал

Быстрое включение или отключение втягивающего, но при этом стартер не крутится.

Ключ в замке зажигания отпущен, а стартер продолжает работать.

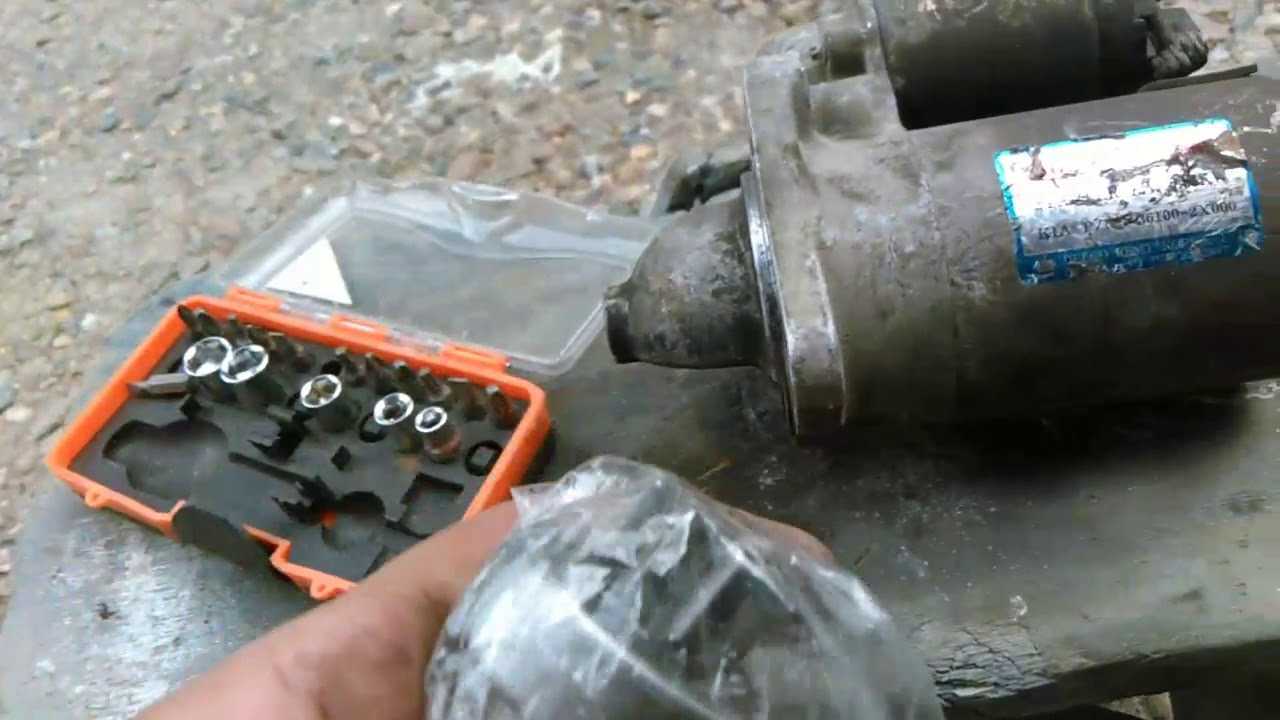

Ремонт механизма своими руками

Процедура состоит из этапов: снятия устройства, замены или ремонта и установки, и будет рассмотрена на примере Киа Рио. На других моделях Киа она выполняется аналогично.

Демонтаж состоит из следующих действий:

1. Отключается отрицательная клемма с аккумуляторной батареи.
2. Далее демонтируем впускной коллектор и отключаем от него проводку.
3. Отключаем проводку от устройства и положительную клемма АКБ.
4. Пусковое устройство крепится с помощью двух болтов. Выкручиваем их и демонтируем агрегат.

Перед разборкой стартера следует убедиться с помощью простых проверок в его неработоспособности (автор видео – ProGarage).

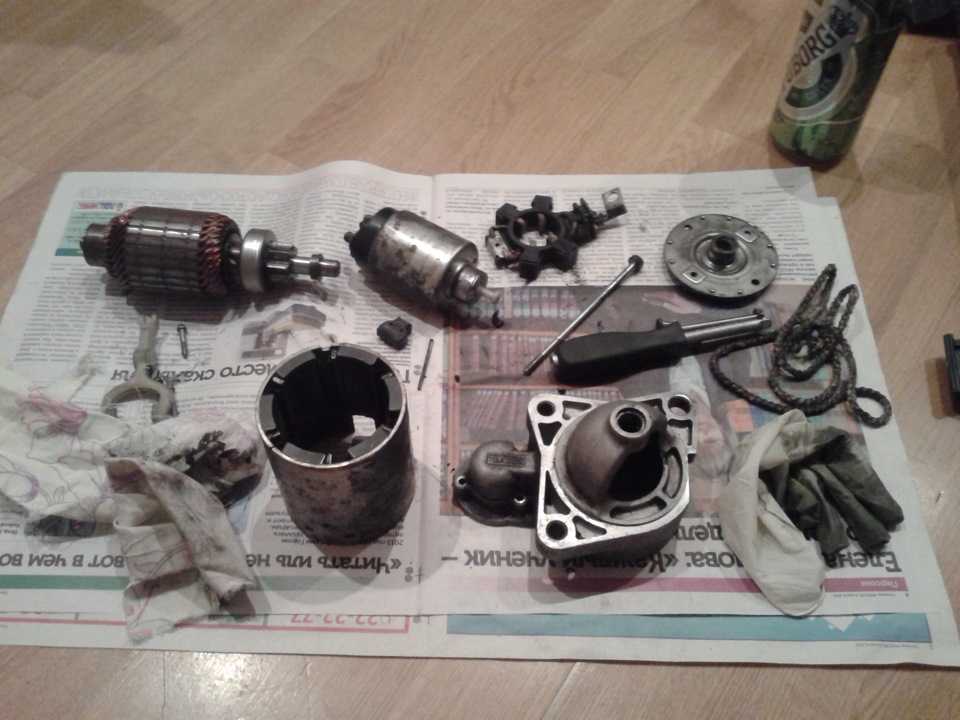

При разборке выполняются следующие действия:

1. Открутив гайку на нижнем контактном болте втягивающего, отсоединяем шину.
2. Выкрутив три болта крепления втягивающего реле к крышке стартера, демонтируем втягивающее.
3. На следующем шаге выкручиваем стяжные болты, разбираем корпус стартера и достаем демпфер рычага привода.
4. Далее снимается крышка, рычаг привода и упорная шайба.
5. Выкручиваем крепежные болты, с помощью которых щеточный узел крепится к крышке.
6. Снимаем крышку и упорную шайбу со стороны коллектора.
7. Демонтируем щеткодержатель.
8. Далее достаем якорь.
9. Сдвинув с помощью оправки ограничительное кольцо, снимаем стопорное кольцо с вала, поддев его отверткой.
10. Затем снимается ограничительное кольцо и привод.
11. Далее выполняется осмотр деталей.

После замены неисправных деталей сборка осуществляется в обратной последовательности. При сборке следует нанести на поверхность якоря смазку. Муфту привода нужно отчистить от загрязнений.

Фотогалерея «Разборка стартера Киа»

Заключение

Прежде чем снимать и разбирать стартер, следует убедиться, что причина неполадок в нем. При разборке нужно внимательно осматривать все детали на наличие дефектов. Во время осмотра комплектующие следует очистить от грязи. Подшипники нужно смазать моторным маслом.

В этом видео показывается поиск и устранение неисправности, когда крутит стартер, но двигатель не заводится (автор ролика — Павел Смирнов).

10.6.4. Ремонт стартера

Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

1. С помощью отвертки проверьте легкость перемещения муфты свободного хода привода вдоль вала.	2. Проверните шестерню привода. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму «–» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «+» аккумуляторной батареи, а вторым – к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.	4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин–1. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 7», «на 10», торцовые головки «на 13» и TORX Е5, раздвижные пассатижи.

1. Отверните гайку на нижнем контактном болте тягового реле…	2. …и отсоедините от него шину.

3. Выверните три болта крепления тягового реле к крышке стартера со стороны привода…	4. …и снимите тяговое реле.

5. Выверните стяжные болты…	6. …разъедините крышку и корпус стартера и извлеките демпфер рычага привода…

7. …снимите крышку со стороны привода…	8. …рычаг привода…

9. …и упорную шайбу.	10. Выверните два болта крепления щеточного узла к крышке…

11. …снимите крышку со стороны коллектора…	12. …и упорную шайбу.

13. Снимите щеткодержатель…	14. …и извлеките якорь из статора.

15. Сдвиньте по валу якоря ограничительное кольцо с помощью подходящей оправки.	16. Подденьте отверткой…

17. …и снимите стопорное кольцо.	18. Снимите с вала якоря ограничительное кольцо…

19. …и привод.	20. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Если высота 7 мм и менее, то замените щеткодержатель новым. Проверьте с помощью омметра изолированные держатели на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

21. На шлицах и цапфах вала якоря не должно быть повреждений (забоин и задиров). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой.

22. Проверьте обмотку якоря на замыкание «на массу» с помощью омметра. Сопротивление должно стремиться к бесконечности.

23. Проверьте, легко ли перемещается якорь тягового реле стартера, а также замыкаются ли контактные болты контактной пластиной (с помощью омметра).

24. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.

25. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

Собирайте стартер в последовательности, обратной разборке, с учетом следующих особенностей.

1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой General Electric CG321 или аналогичной.

ПРЕДУПРЕЖДЕНИЕ В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

2. Смажьте моторным маслом подшипники (втулки) в крышках стартера.

3. Для установки ограничительного кольца воспользуйтесь раздвижными пассатижами.	4. Перед установкой щеткодержателя на якорь разведите щетки и зафиксируйте любым доступным способом (например, подходящей оправкой).

5. Перед установкой тягового реле нанесите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика.

предыдущая страница10.6.3. Снятие и установка стартера

следующая страница 10.7. Выключатель (замок) зажигания

Какие марки машин мы ремонтируем:

• ВАЗ
• ГАЗ
• Acura (Акура)
• Alfa Romeo (Альфа Ромео)
• AUDI (Ауди)
• BMW (БМВ)
• Cadillac (Кадиллак)
• Chevrolet (Шевроле)
• Chrysler (Крайслер)
• Citroen (Ситроен)
• Daewoo (Дэу)
• Cummins (Камминз)

• Dodge (Додж)
• Fiat (Фиат)
• Ford (Форд)
• Great Wall
• Honda (Хонда)
• Hummer (Хаммер)
• Hyundai (Хендай)
• Infinity (Инфинити)
• Isuzu (Исузу)
• Jaguar (Ягуар)
• Jeep (Джип)
• MAN (МАН)

• KIA (Киа)
• Land Rover (Ленд Ровер)
• Lexus (Лексус)
• Mazda (Мазда)
• Mercedes (Мерседес)
• MINI (Мини)
• Mitsubishi (Мицубиси)
• Nissan (Нисаан)
• Opel (Опель)
• Peugeot (Пежо)
• Porsche (Порше)
• IVECO (Ивеко)

• Renault (Рено)
• Rover (Ровер)
• SAAB (Сааб)
• Seat (Сиат)
• Skoda (Шкода)
• SSANGYONG
• Subaru (Субару)
• Suzuki (Сузуки)
• Toyota (Тойота)
• Volkswagen (Фольксваген)
• Volvo (Вольво)
• Scania (Скания)

Ходовая часть и рулевая рейка

Есть еще один маленький секрет у KIA Spectra. На заводе отказываются устанавливать салонные фильтры в принципе, хотя место под них корейцы предусмотрели. С чем это связано, с экономией или жадностью – неизвестно, но только через некоторое время после покупки машины можно было догадаться об отсутствии фильтра, даже не разбирая систему воздуховодов. Неприятный запах и полный салон пыли сами говорили о том, что фильтр все же необходим. Поэтому, хоть в руководстве об этом не написано ни слова, стоит установить его самостоятельно. Деталь имеет фирменную маркировку Spectra/Sephia/Shuma 0 К2N1 61 52Х, но подходит и от Киа Кларус 2.

Единственная неприятность, которую можно ждать от рулевой рейки, это характерное бульканье в обратке гидроусилителя. Там стоит регулирующий жиклер, который выполнен неаккуратно, с зазубринами и фасками. Если его обработать, звуки сразу исчезнут, а рулевое управление в целом надежное. Как и у всех автомобилей такого класса, замене подлежат передние стойки через 50-60 тысяч км, а сайлент-блоки, опоры и втулки редко дают о себе знать раньше, чем 160-170 тысяч км.

За свои небольшие деньги KIA Spectra показала себя, как довольно практичный и надежный автомобиль, и если соблюдать регламент ТО, то он будет долго радовать своих хозяев безотказной работой.

Kia Spectra 1.6 4дв. седан, 101 л.с, 4АКПП, 2006 г.в. — как поменять бендикс на стартере

содержание .. 403 404 405 ..

Установленный бендикс на стартер являет собой обгонную муфту. Служит для бесшумного запуска автомобиля и увлечения ресурса работы стартера, защищает стартер от ударов зубьев вращающегося маховика, а так же позволяет вращаться с ним в одном направлении без ограничения в скорости.

Как поменять бендикс

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

-Открутить стягивающие болты и вскрыть корпус.

-Открутить болты, крепящие втягивающее реле, после чего извлечь последнее. При ремонте желательно все внутренности почистить и помыть.

-Снять непосредственно бендикс с оси. Для этого необходимо сбить шайбу и выковырять ограничительное кольцо.

-Перед тем, как установить новый бендикс, ось обязательно необходимо смазать температурной смазкой (однако без излишеств).

-Как правило, самая сложная процедура заключается в установке стопорного кольца и шайбы. Для решения этой проблемы мастера пользуются разными методами — распирают кольцо рожковыми ключами, используют специальные струбцины, раздвижные пассатижи и так далее.

-После того, как бендикс будет установлен, промажьте все трущиеся детали стартера высокотемпературной смазкой. Однако не переборщите с ее количеством, ведь излишки будут только мешать работе механизма.

-Перед установкой выполните проверку стартера. Для этого воспользуйтесь проводами для “прикуривания” машины в зимний период. С их помощью подайте напрямую напряжение от аккумулятора. “Минус” подсоедините к корпусу стартера, а “плюс” — к управляющему контакту втягивающего реле. Если система исправна — должен раздаться щелчок, а бендикс выдвинуться вперед. Если этого не произошло — необходимо провести замену втягивающего.

Советы

-Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата. -Все пластиковые шайбы должны быть целыми. -При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются. -Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа.

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке. Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни. Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые. После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает. Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

Технические характеристики

Технические характеристики Kia Spectra 1.6 / Киа Спектра в кузове 4 дв. седан с двигателем 101 л.с, 4АКПП выпускающихся c 2006 г.

Двигатель

• Марка топлива: бензин 95
• Объем двигателя, куб. см.: 1594
• Клапанов на цилиндр: 4
• Наддув: нет
• Мощность, л.с.: 101
• Достигается при об. в мин.: 5500
• Крутящий момент, Нм/об. в мин.: 145 / 4500
• Максимальная скорость, км/ч: 180
• Время разгона до 100 км/ч, сек.: 12.6
• Расход топлива (в городе), л. на 100 км.: 10.2
• Расход топлива (за городом), л. на 100 км.: 5.9
• Компоновка двигателя: спереди, поперечно
• Система питания: распределенный впрыск топлива

Габариты

• Длина, мм: 4510
• Ширина, мм: 1720
• Высота, мм: 1415
• Колесная база, мм: 2560
• Колея колес спереди, мм: 1470
• Колея колес сзади, мм: 1455
• Клиренс, мм: 156
