Бендикс

Даже если у бендикса все зубья целые, и он вращается только по часовой стрелке, это не исключает его неисправность. Одна из самых распространённых, в частности на стартерах для Газ 31105 — это большой люфт в районе подшипника обгонной муфты. На оригинальный крайслеровский стартер подойдёт запчасть фирмы Zen по 800-900 рублей. Артикул — ZN0997.

1. Снимаем клемму провода с «минусового» вывода аккумуляторной батареи. Снимаем бачок омывателя ветрового стекла.

2. Сдвинув изолирующий резиновый колпачок с вывода стартера ключом «на 8» отворачиваем гайку крепления наконечника (управляющего) провода тягового реле стартера, отсоединяем наконечник провода.

3. Сдвинув изолирующий колпачок ключом «на 13» отворачиваем гайку крепления наконечника провода подвода питания от аккумуляторной батареи, и отсоединяем наконечник провода.

4. Со стороны днища автомобиля головкой «на 14» отворачиваем два болта крепления стартера.

5. При отсутствии смотровой канавы или эстакады болты можно отвернуть рожковым ключом из моторного отсека, но это неудобно.

6. На некоторых автомобилях Волга ГАЗ 31105 на верхний болт крепления стартера может быть надет рым.

7. Чтобы вынуть стартер, для удобства можно снять электромагнитный клапан отопителя либо отсоединить кран отопителя от брызговика и отодвинуть кран в сторону.

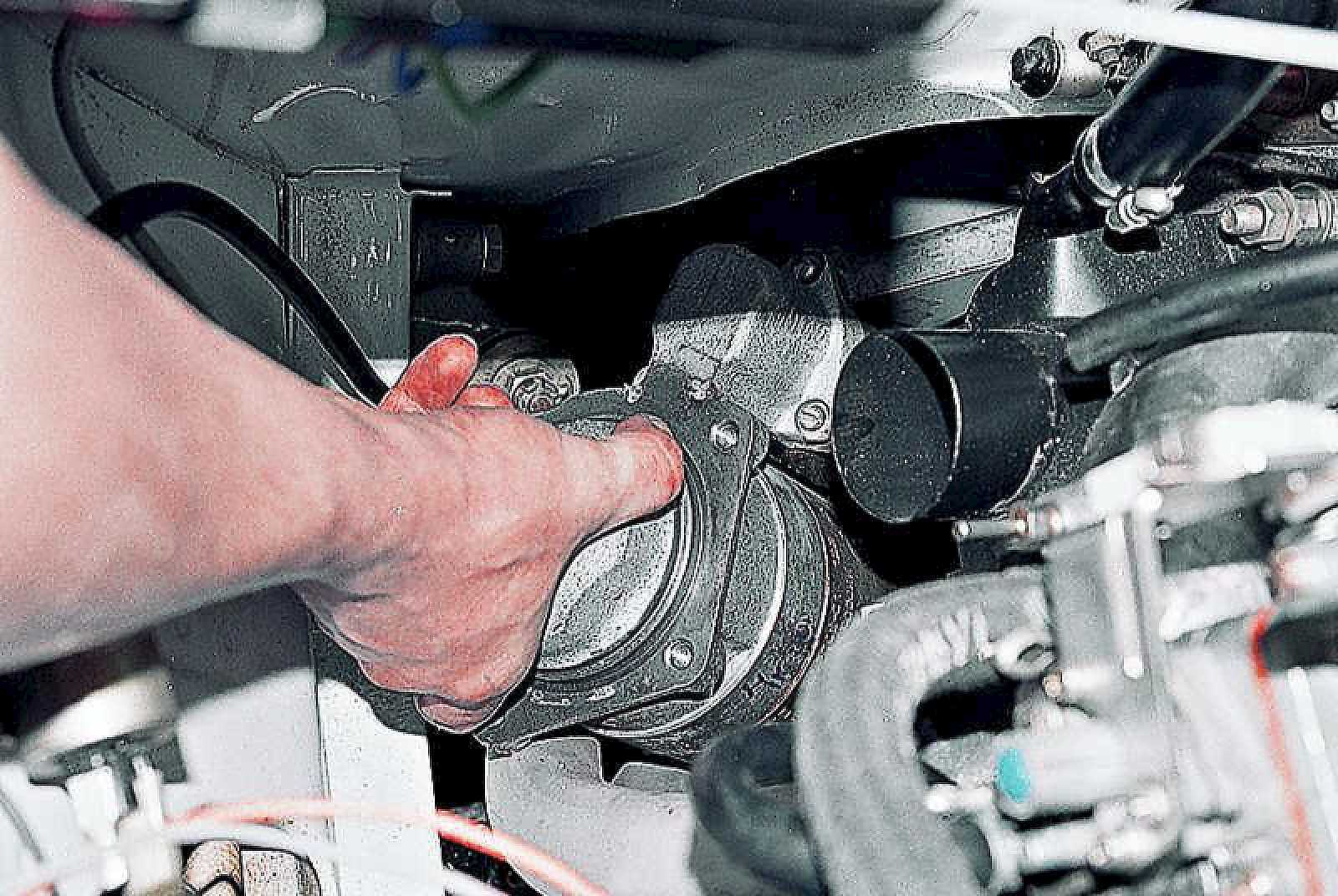

8. Снимаем стартер.

9. Устанавливаем на автомобиль Волга ГАЗ 31105 стартер в обратной последовательности.

• Шевроле авео т250 горит абс



• Датчик расхода воздуха тойота марк 2 110



• Здесь мне поют дифирамбы на все лады лексическая ошибка



• Датчик удара рено логан 1 расположение



• Опель инсигния снятие магнитолы

Как снять стартер с ЗМЗ 4062 без подъемника или ямы?

Авто: ГАЗ 3110 ЗМЗ 4062

Сегодня стартер «поймал клина» и ни в какую не хочет вертеться! Я его и бил и просто несколько раз включал-отключал и катился с включеным зажиганием- все без толку!

Договорился на завтра с утра в сервис, так похоже не получится завезтись.

Хотел снять и осмотреть бендикс думаю в этом месте что-то, так это только в книжке ЗР написано: «. откручиваем две гайки ключем на 19 и снимаем стартер. » А на деле даже к самим гайкам через моторный отсек не доберешся! Да и забыли написать, что клему с аккумулятора скидывать надо!

Вопрос: Как без подъемника или ямы снять стартер? Время пошло.

День рождения:26 Октября

Авто: Toyota Avensis

Откуда: Электросталь МО.

День рождения:13 Октября

Откуда: пос. Сиверский Леноб.

Авто: ГАЗ 3110 ЗМЗ 4062

День рождения:13 Октября

Откуда: пос. Сиверский Леноб.

Авто: ГАЗ 3110 ЗМЗ 4062

Все сегодня все сделал: 1. отсоедил минусовую клему аккумулятора 2. снял бачек омывателя лобового стекла 3. отсоединил клемы на стартере (2 шт.) 4. поднял домкратом перед справа, подложил под порог четыре кирпича для спокойствия. 5. подлез снизу и ключем с храповиком и торцевой головкой на 14мм (обычным рожковым замучаешься) открутил два длинных болта. 6. вылез из под машины и сверху вытащил стартер 7. понес в сервис, осмотрели снаружи и разобрали

А дело было лишь в том, что надо было смазывать втулки стартера и сердечник втягивающего для профилактики и все было бы хорошо.

Сборка в обратном порядке. Когда проверил просто был счастлив, и 900руб не жалко, крутить стал быстро и четко!

При снятии и установке стартера сложностей никаких, правда надоедает ключем туда-сюда двигать, т.к. ход рукоятки ключа примерно 20градусов, поэтому с обычным ключем лучше даже не браться.

Процедура замены, установки стартера

Некоторые сложности порой вызывает замена стартера на новый. Процесс имеет свои особенности, сложности. Для ремонтных работ нужно заранее подготовить инструменты:

• гаечный ключ рожковый – 13 мм;
• карданный шарнир – 0.75;
• удлинитель – 0.75;
• головка с трещеткой – 14 мм.

Выполнять все процедуры необходимо на смотровой яме либо при использовании специального подъемника. Алгоритм снятия стартера включает следующие основные этапы:

• необходимо снять клеммы с аккумуляторной батареи;
• далее следует вытащить бачок омывателя – куда заливается жидкость для мытья лобового стекла;
• аккуратно, стараясь не повредить сдвигается изолирующий резиновый колпачок с вывода;
• ключом на 8 откручивается гайка крепления наконечника (управляющего), отсоединяем наконечник;

при помощи рожкового ключа на 13 откручивается гайка крепления наконечника провода питания от АКБ – отсоединяется сам наконечник;

далее откручиваются гайки крепления стартера – при помощи головки с удлинителем на 14 (сам крепеж осуществляется прямо к днищу автомобиля);

если отсутствует смотровая канава либо подъемник – открутить можно рожковым ключом из моторного отсека – но так делать не очень удобно.

После свершения всех обозначенных выше действий можно снимать стартер. Чтобы избежать лишнего дискомфорта – можно снять электромагнитный клапан, управляющий отопителем. Ещё один сложный участок – отсоединение крана от брызговика, он отодвигается в дальнейшем в сторону. Дальше стартер аккуратно вынимается.

В результате сотрудничества российского Горьковского автомобильного завода с американским концерном автомобиль ГАЗ был оснащен двигателем Крайслер. Спустя какое-то время отечественный завод перестал выпускать Волги с этой моделью двигателя, но на дорогах нашей страны ещё встречаются машины в такой комплектации.

Ну и, поскольку эффективная эксплуатация предполагает своевременное прохождение техосмотра и замену отслуживших своё деталей, за новыми запчастями всегда можете обратиться в наш магазин. У нас можно получить не только нужную деталь, но и консультацию специалиста.

Артикул	Наименование	Производитель	Цена
56041436	Стартер дв. (Крайслер)	Daimler Chrysler	5190,00 руб.

Стартер ГАЗель Бизнес

Газель «Бизнес» оснащается различными двигателями – Камминз, ЗМЗ-402, 405, 406 и другими. Вне зависимости от установленного мотора все машины оснащаются запуском с помощью стартера.

Управление осуществляется за счет специального втягивающего реле. Все проблемы, возникающие в процессе эксплуатации стартера на данном авто, типичны. Процесс замены узла на новое не вызывает обычно никаких затруднений.

Если по какой-то причине стартер не крутит, не щелкает втягивающее – необходимо будет внимательно изучить проводку. Это позволит избежать различных проблем в дальнейшем. Особенно сложно доставить транспортное средство такого габарита до СТО эвакуатором. Так как транспортировка грузовиков 3 т и более обходится на порядок дороже, чем обычных легковых автомобилей.

Чаще всего причинами неисправности становятся:

Принцип работ любого стартера, в том числе на ГАЗели в двигателями ЗМЗ-406 либо ЗМЗ-4216, полностью идентичен. Осуществляется зацепление с маховиком двигателя при помощи специального вала с шестерней на конце. Данная деталь обозначается термином «бендикс». Но со временем шлицы шестерни изнашиваются, двигатель перестает входить в зацепление со стартером. Как следствие – возникает проскальзывание. В таком случае решением может стать только замена бендикса.

Для этого понадобится демонтировать стартер, разобрать его и установить новый бендикс. Нужно отметить – выбор следует делать с учетом количества шлицов и мест под крепление. Нередко требуется просто заменить магнитные щетки. Стоимость их обычно колеблется в пределах нескольких сотен рублей. Но для проведения ремонта обязательно потребуется снять стартер.

Важно следить за контактной площадкой щеток. При наличии большого количества окиси, ржавчины – необходимо хорошо её прочистить. Наличие оксида на поверхности часто становится причиной неправильно работы устройства

Желательно при разборе хорошо смазать редуктор – это существенно продлит срок его непрерывной эксплуатации

Наличие оксида на поверхности часто становится причиной неправильно работы устройства. Желательно при разборе хорошо смазать редуктор – это существенно продлит срок его непрерывной эксплуатации.

Ещё одно слабое место любого стартера – это втягивающее реле. Оно осуществляет управление устройством. При подаче питания возникает зацепление между бендиксом и маховиком двигателя. Если стартер крутит, но втягивающее не щелкает – то необходимо проверить его работоспособность. Сделать это сравнительно просто: достаточно подать питание с АКБ напрямую на управляющие контакты реле. Если же реле щелкает, срабатывает – присутствует обрыв контакта между замком зажигания, АКБ и самим втягивающим.

Необходимо будет аккуратно, внимательно изучить схему проводки. Зачистить и протянуть все контакты. Процесс данный имеет свои нюансы и тонкости. Использовать для чистки контактов необходимо специальные составы. Применять WD-40 будет нежелательно. Так как она может просто ухудшить контакт.

Смотрите, что делать если не крутит стартер

Итог

Так почему же почему плохо крутит стартер?Суммируя все вышесказанное, нужно отметить, что в большинстве случаев отказ стартера от работы объясняется довольно просто и исправить неполадки не составляет большой проблемы. Нужно тщательно пройтись по всем пунктам, начиная от проверки исправности аккумуляторной батареи и проводки из электрической цепи питания стартера, и заканчивая его снятием с автомобиля и полной проверкой внутренней структуры.

Такие проблемы, как обгоревшие щетки и обмотка, слизанные зубья шестерни бендикса и поломанные втулки, могут быть не единственными проблемами в агрегате. Чтобы найти и исправить причину неисправности, нужно полностью разобрать устройство и тщательно осмотреть все его составляющие детали. Проблемы могут быть с якорем, вилкой в приводе бендикса, замыкания на обмотке — всего перечислить просто невозможно. Внимательный осмотр же сразу покажет, в чем была неисправность.

Стоит помнить, что постоянные техосмотры, профилактические работы и мелкие ремонты помогут сохранить работоспособность любого агрегата автомобиля максимально долго и ремонт раньше времени просто не потребуется.

Снятие и разборка стартера ГАЗ-31105 2004 — 2009

Инструменты:

1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоедините провода от двух клемм тягового реле стартера.

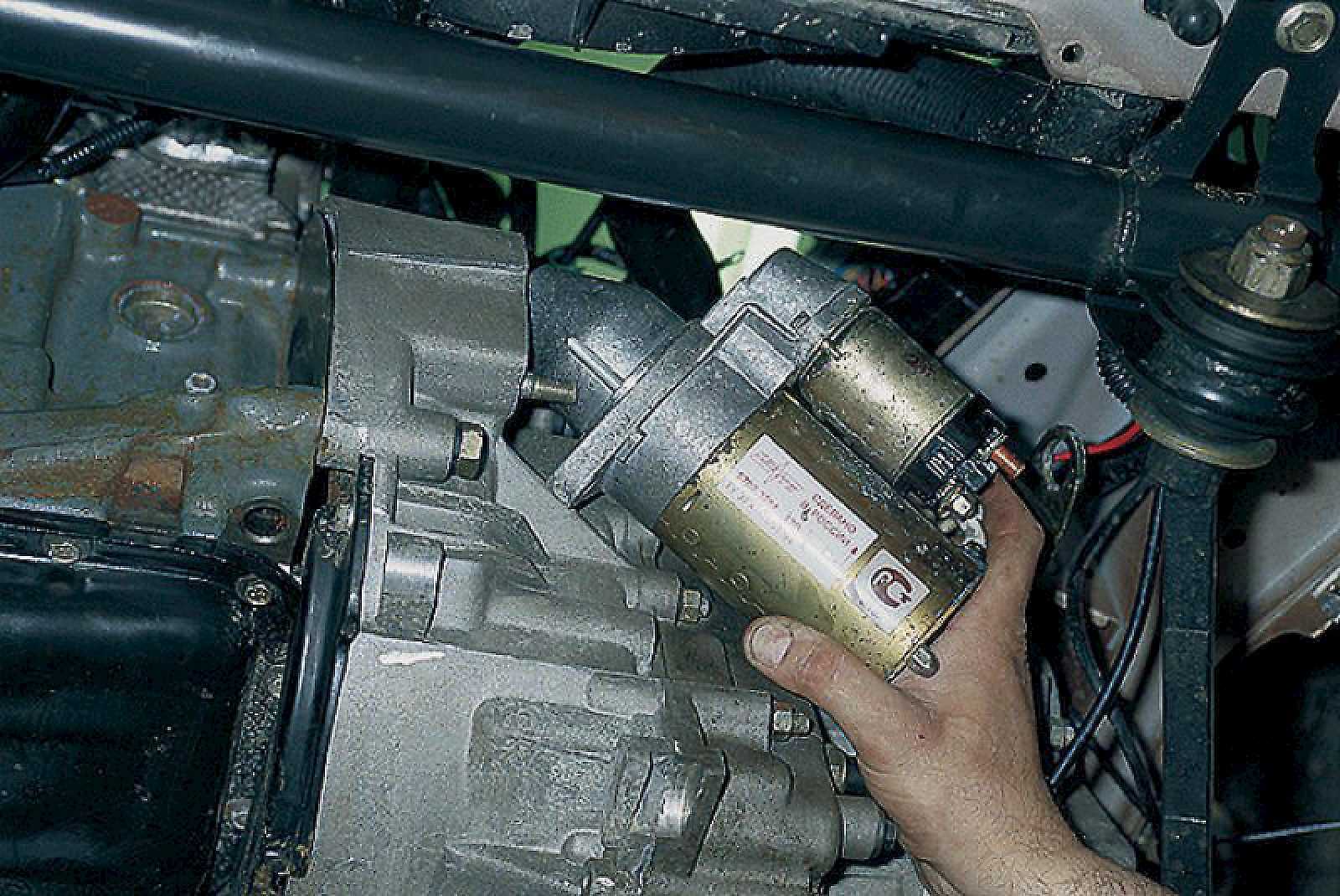

3. Отверните две гайки верхнего и нижнего крепления и снимите стартер.

4. Очистите стартер от грязи. Выверните два винта 1 и снимите крышку 2. Отверните гайку 4 и отсоедините шину 3 от клеммы тягового реле.

5. Снимите стопорное кольцо 1. Отверните две гайки 2 крепления и снимите крышку 3 со стороны коллектора.

6. Выверните два винта 1 крепления и снимите тяговое реле 2. При этом якорь должен остаться на рычаге привода.

7. Выньте с помощью отвертки резиновый уплотнитель 1 рычага. Снимите якорь 2 тягового реле, нажав на якорь вниз, и отсоедините от рычага.

8. Снимите статор 1 со щеткодержателем 2. Чтобы отсоединить щеткодержатель от статора, необходимо отжать концы пружин 3 и вынуть две изолированные щетки 4 из держателей (эти щетки остаются на выводах обмотки статора).

9. Выверните ось рычага, предварительно отвернув контргайку с другой стороны.

10. Снимите крышку 1 со стороны привода и выньте рычаг 2.

11. Сбейте через оправку упорное кольцо 1 по направлению стрелки и снимите стопорное кольцо, установленное под упорным. Снимите с вала якоря привод 2 стартера в сборе.

Процедура замены, установки стартера

Некоторые сложности порой вызывает замена стартера на новый. Процесс имеет свои особенности, сложности. Для ремонтных работ нужно заранее подготовить инструменты:

Выполнять все процедуры необходимо на смотровой яме либо при использовании специального подъемника. Алгоритм снятия стартера включает следующие основные этапы:

После свершения всех обозначенных выше действий можно снимать стартер. Чтобы избежать лишнего дискомфорта – можно снять электромагнитный клапан, управляющий отопителем. Ещё один сложный участок – отсоединение крана от брызговика, он отодвигается в дальнейшем в сторону. Дальше стартер аккуратно вынимается.

Ремонт редукторного стартера

Поскольку узел запуска ДВС имеет детали трения, оснащен электрической частью, поломки все же случаются. Сложное устройство редукторного стартера в некоторых случаях делает экономически невыгодным ремонт, производится полная замена этого узла. Однако в некоторых случаях автолюбитель может выявить и устранить неисправность на месте.

Отказ втягивающего реле

В данном случае ремонт редукторного стартера требует полной разборки этого узла запуска ДВС. Специалисты рекомендуют сфотографировать втягивающее реле перед разборкой, чтобы затем не перепутать полярность контактов. Если реле разборное, визуально осматриваются «пятаки», при подгорании их можно зачистить наждачной бумагой, при значительном износе лучше заменить целиком.

Проблемы старта

Если при включении зажигания ключом слышен характерный звук сработавшего реле втягивающего, но маховик не раскручивается, скорее всего, произошла выработка бендикса. В этом случае привод стартера следует менять целиком, лучше в специализированном сервисном центре.

Отсутствие реакций на ключ зажигания

Данная неисправность стартера редукторного чаще всего обусловлена прерыванием цепи. Для восстановления работоспособности пускового узла необходимо:

• подтянуть гайки крепления клемм;
• зачистить окислившиеся клеммы при необходимости для восстановления контакта;
• проверка зарядки АКБ, зарядка по мере необходимости;
• ревизия бендекса и его замена при необходимости, реставрации эта деталь не подлежит.

Эта поломка в принципе не требует посещения СТО, легко устраняется своими силами.

Выпадение/залипание магнитов

При разборке отказавшего стартера очень трудно сохранить первоначальный порядок расположения постоянных магнитов. В принципе, сваленные в кучу вставки проблемой для автовладельца не являются при наличии компаса. Методом «тыка» поставить их в необходимой последовательности можно с 30 – 50% вероятностью, поэтому следует подойти к ремонту своими руками системно:

• для нормальной работы стартера используется 3 магнита с вектором намагниченности, направленным наружу, и столько же, с противоположным направлением вектора намагниченности, но есть внутрь;
• их необходимо чередовать между собой при монтаже в обойму;
• определяется вектор намагниченности компасом, для этого вставка устанавливается на ребро возле прибора, у трех магнитов стрелка повернется к ним северной стороной, у оставшихся – южной;
• к корпусу обоймы они прилипают самостоятельно, взаимное расположение в стартере достигается за счет дистанционных полимерных колец по обоим краям вставок.

Чтобы работа якоря (вращение) происходила в нужном направлении, необходимо поставить стартер вертикально, надеть на него нижнее кольцо дистанционное, а затем и корпус, расположив со стороны реле втягивающего прорезь провода «+».

Затем корпус снимается вместе с нижним кольцом дистанционным, магниты устанавливаются поочередно север/юг, и фиксируются кольцом дистанционным верхним с учетом отверстий под стягивающие шпильки.

Щеточный узел в виде ремкомплекта монтируется после установки картонной изоляции в паз плюсового провода.

Таким образом, некоторые неисправности редукторного стартера можно устранить собственными силами. Однако для обеспечения гарантий лучше посетить СТО, где профессионалы не допускают ошибок и консультируют пользователя по выбору стартера или ремкомплекта конкретного производителя для их авто.

Тюнинг различных частей автомобиля может коснуться почти всего. Одним из направлений можно считать установку редукторного стартера. Рассмотрим, что такое редукторный стартер и сравним его с обычным классическим стартером. В конце статьи, мы дадим руководство по его установке.

Почти каждому владельцу «Жигулей» известно, что ВАЗ не имел возможности выпускать более современные и практичные автомобили, а потому смог «посадить» всю страну на классическое семейство автомобилей. Такое транспортное средство было очень надежным и простым в эксплуатации, а взаимозаменяемость запчастей многих моделей просто поражала. Не удивительно, что владельцы многих «Жигулей» не хотят расставаться со своим автомобилем, который прожил уже не один десяток лет. Ведь повышенная ремонтопригодность и широкие возможности к тюнингу для такого дешевого автомобиля являются огромным плюсом.

В чем преимущества редукторного стартера?

1. Двигатель запускается намного быстрее. Эту особенность отметили многие, в связи с чем, появилась даже фраза «двигатель не запускается, а включается».
2. Поломки стали случаться значительно реже. Это связано с новым конструктивным исполнением устройства, которое снизило износ рабочих частей.
3. Редукторный стартер обладает достаточно малым весом и габаритами, по сравнению с обычным. При этом, его мощность и энергоемкость заметно возросла, что является довольно большим плюсом.

Таким образом, двигатель запускается с одинаковой скоростью, даже если уровень заряда аккумулятора заметно снизился. Это означает, что он очень хорошо экономит заряд батареи и мало влияет на состояние бортовой сети автомобиля. Последним преимуществом можно отметить то, что такой стартер одинаково хорошо работает при низких и высоких температурах и имеет большой срок службы.

Стартер издает посторонние звуки

Треск или скрежет в момент пуска двигателя

Этот звук возникает при неполном зацеплении шестерни стартера с зубьями венца маховика. Причин может быть несколько, и большинство из них устраняются легко.

• Ослабло крепление стартера к колоколу сцепления. Такое бывает. Просто попробуйте пошатать стартер рукой, если он не сидит плотно, затяните гайки его крепления с требуемым моментом и попробуйте запустить мотор. Скорее всего, пугающие звуки исчезнут.
• Недостаточное перемещение скользящей муфты стартера. Шестерня просто не встает на свое место. Обычно виноват заросший грязью вал. Для восстановления работоспособности, снимите стартер с автомобиля. Далее очистите вал и смажьте его хорошей консистентной смазкой. Проверьте перемещение шестерни, заеданий быть не должно.
• Может быть виновата вилка, перемещающая скользящую муфту. Бывает, что она ломается или деформируется, хотя и редко. В обоих случаях, вилку нужно заменить.
• Подъеден венец маховика. Данную проблему вы легко увидите, сняв стартер и просто заглянув в отверстие колокола сцепления. Решений у проблемы несколько: замена маховика, замена венца (старый сбивают, а новый нагревают и горячим напрессовывают на маховик), можно попробовать перевернуть старый венец (нагреваем венец и спрессовываем его с маховика, нагреваем повторно и напрессовываем обратной стороной).

Ослабло крепление втягивающего к корпусу стартера. Как результат — неполное перемещение шестерни. Подтяните крепеж.

Визг. При этом двигатель иногда чуть проворачивается, но недостаточно для запуска

Как правило, такое поведение говорит о том, что вам нужно поближе познакомиться с бендиксом.

Для тех, кто не вполне понимает, что это такое, поясним.

Бендикс — это не что иное как обгонная муфта. Ее смысл в том, что при вращении стартера она жестко связывает приводную шестерню с валом электродвигателя, а в момент, когда двигатель запустился, и его обороты выросли, он начинает проскальзывать, не давая ДВС вращать электродвигатель стартера. Аналогичная штука присутствует в заднем колесе велосипеда, это она издает характерный стрекочущий звук при движении накатом. То есть, это вовсе не сама шестерня привода, а именно та штука, к которой эта шестерня крепится.

Снимается эта деталь достаточно просто, но испачкаетесь сильно. Хотя, если вы сняли стартер, вас это уже не должно волновать.

• Спрессовываем упорную втулку с оси.
• Поддеваем отверткой и снимаем пружинное стопорное кольцо.
• Снимаем бендикс в сборе с шестерней.
• Меняем на новый и собираем все в обратном порядке.

Вот и все неисправности.

« Установка редукторного стартера

Как улучшить свет фар »

Демонтаж стартера

Существует несколько вариантов, как снять стартер с двигателя. Выбор преимущественно зависит от наличия у автовладельца гаража с ямой и свободного времени для того, чтобы замена стартера была произведена своими силами.

Лучше всего организовать доступ к этому узлу с двух сторон, сняв нижнюю защиту двигателя, и частично демонтировав систему воздушного охлаждения, убрав батарею АКБ. Это возможно в сервисе на подъемнике или в гараже на яме. Однако, даже в ее отсутствии ремонт стартера вполне возможен, но с увеличением трудозатрат и времени работ.

На яме или подъемнике

Перед тем, как снять стартер своими силами, необходимо загнать машину на яму, чтобы обеспечить доступ к болтам крепления защиты ДВС снизу. Эта деталь из толстостенной листовой стали крепится в 4 точках, проблем с откручиванием обычно не возникает, поскольку ее снимают очень часто во время обслуживания автомобиля. При необходимости резьбовые части обрабатываются предварительно смазкой WD-40.

Внимание: В ряде случаев работе мешает накладка, защищающая глушитель, которую тоже придется снять. На иномарках под защитой двигателя может стоять дублирующая пластина из полимерного материала, так же подлежащая демонтажу. Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт

Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт. Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

• клеммы с аккумулятора (в любом случае);
• вытащить АКБ наружу;
• демонтировать при необходимости корпус воздушного фильтра;
• открутить кронштейн, на котором крепится патрубок охлаждения.

После чего, работы продолжаются в яме:

• от стартера необходимо отключить все провода, подходящие к нему от аккумулятора, поэтому откручивается гайка, фиксирующая кабель «+», затем провод, подходящий к управляющим контактам втягивающего реле;
• откручивается нижняя гайка крепления стартера ключом на 13.

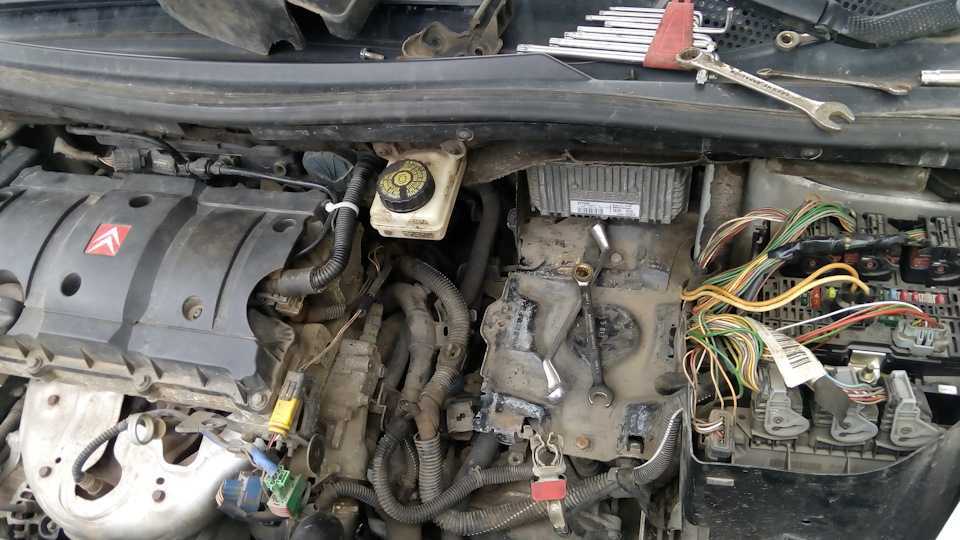

Работы продолжаются сверху, со стороны капота автомобиля:

• откручиваются два или один оставшийся верхний болт ключом на 13;
• стартер за корпус отводится в сторону пассажирского сиденья, чтобы бендикс вышел из посадочного места возле маховика;
• вытаскивается этот узел через верх.

В зависимости от типа ДВС операции демонтажа стартера могут изменяться:

• двигатель С-типа – классический демонтаж по вышеописанной схеме;
• двигатель F-типа – вначале своими руками демонтируются крепежные болты стартера, затем снимается защита, отсоединяется опора ДВС задняя;
• двигатель V8 – при наличии 16 клапанов снимается защита, выкручиваются болты крепления стартера, демонтируется правое переднее колесо и усиление коллектора системы выхлопа, снимается задняя опора двигателя.

С подобными нюансами знакомы сотрудники СТО, поэтому замену стартера рекомендуется производить специалистам.

В отсутствие гаража, ямы или при внезапном отказе электростартёр можно снять через капот. Особенностями процесса являются:

• обеспечение доступа к болтам крепления по аналогии с вышеописанным способом (демонтаж аккумулятора и части системы воздушного охлаждения)
• нижние болты, клемма на втягивающем реле и гайка «+» клеммы находятся наощупь
• вначале откручивается нижний крепеж, затем средний, так как центрирующая втулка расположена именно на нем

В последующем время работ немного снижается за счет получения автовладельцем некоторого опыта. При необходимости может использоваться домкрат или ручные самодельные подъемники, например, как на нижнем фото. Это актуально, если потребуется снять переднее колесо со стороны пассажира.

Таким образом, для рядных двигателей демонтаж стартера в принципе сложностей не представляет, даже если осуществляется собственными силами. Аккумулятор необходимо снять в любом случае, чтобы обезопасить проведение работ. При сложной компоновке узлов под капотом, эксплуатации V-образных ДВС рекомендуется посетить СТО.

Родной стартер

Обычно к штатным крайслеровским стартерам трудно находить детали. Здесь нет такой взаимозаменяемости, как на Газ 3110 или Ваз. Оригинал выпускает MOPAR — подразделение компании Крайслер по производству и обслуживанию автозапчастей. Ниже приведены технические характеристики пускового устройства под артикулом 56041436AC:

• размер фланца — 64,5 мм;
• вылет бендикса — 7 мм;
• мощность — 1,2 кВт;
• длина — 207 мм;
• направление вращения — CR;
• напряжение — 12 вольт;
• количество зубцов — 10;
• применяемость — Jeep, Gaz.

Стартер дорогой — примерная стоимость 13-14 тыс. рублей. Что касается его аналогов:

• Krauf STR3820;
• Cargo 113820;
• Motorherz 113820CN;
• AS S5054;
• Messmer 220995;
• Mitsubishi M000T91981.

По взаимозаменяемым запчастям надо смотреть в сторону ACDelco, AD Kuhner, Bosch, Wai.
