Для чего нужны шаровые?
На автомобилях «Самара» и ВАЗ-2110 шаровая опора рычага предназначена для того, чтобы амортизационная стойка вращалась при повороте руля. При этом происходит вращение колес вокруг своей оси. Крепится элемент:
- К нижнему рычагу подвески при помощи двух болтов.
- К ступицы при помощи гайки на пальце.
Подвижное соединение обеспечивает плавность хода, легкость поворота руля, удобство управлением автомобиля. Но это все возможно только лишь при условии, что будет использоваться качественный элемент, не имеющий внутренних дефектов, изготовленный из прочных и износостойких материалов. Нужно покупать только лучшие шаровые опоры ВАЗ-2110.
3 БЗАК
Продукция отечественного производителя запасных частей «Автокомплект» вот уже 20 лет поставляется на конвейер главного автозавода страны. Современное оборудование, тщательная подготовка и отбор сырья стали основой успеха на рынке. Независимый европейский аудитор регулярно осуществляет подтверждающие инспекции завода на соответствие международным стандартам. Участвуют в проверках и специалисты, заинтересованные в качестве поставляемой продукции (RENAULT, Ford, Peugeot, Mitsubishi).
По этой причине нет никаких оснований сомневаться в надежности шаровых опор «БЗАК». Кроме того, это один из немногих производителей, выпускающих данную продукцию не только для отечественных автомобилей ВАЗ и ГАЗ. Такие модели иномарок, как Ford, Chevrolet, Hyundai, Kia и RENAULT также могут быть укомплектованы шаровыми опорами «БЗАК». По отзывам владельцев можно судить о значительном ценовом преимуществе данной продукции при удовлетворительных рабочих характеристиках шарниров.
Как отличить подделку
С каждым днем подделки становятся все качественнее. К сожалению, это касается только их упаковки, но не срока службы. Компания Delphi достаточно известная, потому рынок полон подделок с громким именем на упаковке. Избежать приобретения возможно только в случае, если заранее подготовиться и знать, как именно выглядит подделка. Основные таковые признаки:
- низкокачественная упаковка из плохого картона с разваливающимися швами;
- отсутствует четко пропечатанный артикул, качество полиграфии в целом невелико;
- на упаковке должна присутствовать голограмма.
Компания Delphi заботится о своей репутации, имидже. Потому упаковка обязательно изготавливается из качественного картона. В противном случае перед покупателем подделка. В оригинале каждый компонент ремонтного комплекта шаровой опоры упаковывается в полиэтилен.
На упаковке проставляется голограмма – она изменяет свой цвет, переливается в зависимости от угла падения света. Нужно избегать приобретения подделок. В противном случае автомобиль может сломаться в самый неподходящий момент.
Конструкции шаровых опор: их недостатки и преимущества
Валерий Неверовский, начальник ИЦ «Качество»:
Различают три вида конструкции шаровых опор: штампосварная, закатная и цельнокованая. Остальные виды практически не встречаются.
Штампосварная опора представляет собой две довольно тонкие штампованные пластины (толщина 3 мм), соединенные методом точечной сварки.
Кроме этого существенным недостатком данной шаровой опоры является заливная конструкция вкладыша (подшипника скольжения) опоры. Об этом говорит отверстие в корпусе. Конструкция данного вкладыша, в отличие от современных подшипников скольжения, не имеет канавок для задержания смазки в области трения шарового пальца, а следовательно, смазка не будет задерживаться в плоскости трения и шаровая опора выйдет из строя намного быстрее.
Закатная шаровая опора представляет собой кованый корпус с закатным «донышком». На первый взгляд, она выглядит массивно, однако имеет ряд недостатков.
Например, овальное отверстие, получаемое в корпусе опоры, требует обработки изнутри, следовательно, толщина стенок при обработке уменьшается, что делает возможным вырывание пальца из корпуса.
Так же закатная схема «донышка» не гарантирует, что при работе шаровой опоры в составе автомобиля завальцовка выдержит нагрузку в 3 т на выдавливание пальца из корпуса. Мы не говорим о том, что палец может выдавиться, однако может появиться люфт, и как следствие, шаровая опора начнет стучать.
Прежде всего конструкция закатной шаровой опоры обусловлена минимизацией затрат на производство, а не увеличением ресурса шаровой опоры.
Цельнокованная шаровая опора, которую еще называют усиленной, своим внешним видом изначально внушает доверие: толстые стенки, единый корпус.
Цельнокованный корпус гарантированно выдерживает усилие выдавливания пальца из корпуса, в десятки раз превышающее нормативное.
Самые популярные ошибки, которые все испортят
Несмотря на отработанную технологию замены передних стоек, небрежность и ошибки испортят всю работу
Поэтому важно уделять внимание некоторым моментам при проведении процедуры замены
Неподходящий инструмент
При демонтаже и установке нужно всегда пользоваться только правильным инструментом, соблюдая правила работы с ним:
Ни в коем случае нельзя использовать ударный ключ, поскольку это может повредить амортизатор. Также недопустимо захватывать поршневой шток плоскогубцами
Особую осторожность следует проявлять к винту рабочего поршня, который под давлением газа может отстрелить, нанеся телесные повреждения ремонтнику
Неотрегулированная высота пружин
При поднятии или опускании автомобиля все детали, элементы подвески «приспосабливаются» к определенной высоте.
Если этого не сделать, то, например, слишком короткая пружина может наклоняться и даже выпадать.
Затяжка не по правилам
Если недотянуть или перетянуть различные соединения подвески, то это вызовет нарушения нормальной работы шасси
Поэтому важно контролировать правильный момент затяжки. Ни в коем случае нельзя затягивать амортизаторы, когда колеса автомобиля находятся в подвешенном состоянии. Особо осторожным нужно быть в случае авто с пневматической подвеской
Машину нельзя опускать на землю, когда пневматическая пружина находится без давления. В противном случае воздушная пружина может быстро выйти из строя
Особо осторожным нужно быть в случае авто с пневматической подвеской. Машину нельзя опускать на землю, когда пневматическая пружина находится без давления. В противном случае воздушная пружина может быстро выйти из строя.

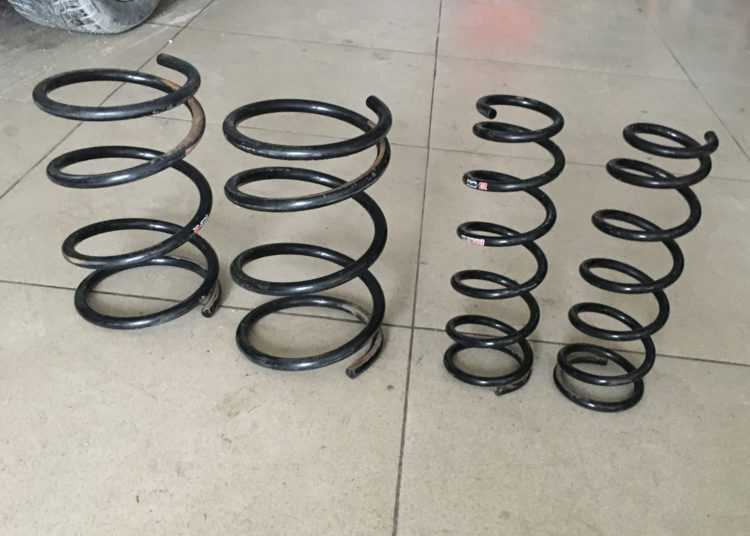

Старые пружины
Когда подвеска потекла уже через 30000 километров пробега, можно оставить старую пружину и опорный подшипник. При этом желательно производить замену на оригинальную стойку.
Непроверенная геометрия осей
При замене передних амортизаторов важно всегда проверять геометрию осей автомобиля. Попросту говоря, этот процесс всегда нужно сопровождать регулировкой развала и схождения колес авто. Если игнорировать такой процесс, то можно столкнуться с серьезными проблемами
Отклонения приведут к напряжению и быстрому износу элементов подвески, ухудшению управляемости автомобиля
Если игнорировать такой процесс, то можно столкнуться с серьезными проблемами. Отклонения приведут к напряжению и быстрому износу элементов подвески, ухудшению управляемости автомобиля.
Таким образом, замена передних амортизаторов своими руками вполне выполнимая задача для обычного автомобилиста. Сделав это один-два раза, владелец авто сможет проводить эту процедуру без проблем. Главное – придерживаться правильного алгоритма, не допускать ошибок.
2 Delphi
Более жесткий контроль качества, современное оборудование и тщательно отобранная сырьевая база обеспечивают высокий запас прочности и увеличенный срок службы шаровых опор Delphi. Если прислушиваться к мнению водителей, то продукция фирмы является одной из самых лучших в мире. В отзывах владельцев различных марок автомобилей среднего класса эти американские шаровые никак не хуже оригинальных шарниров, а в некоторых случаях имеют превосходящие характеристики (особенно, если использовать их для установки на бюджетные модели).
О высоком качестве говорит и тот факт, что производитель берет на себя гарантийные обязательства в течение первого года эксплуатации (не более 50 000 км). Но в тех же отзывах подтверждается успешный безаварийный пробег, превышающий гарантию в два раза. При этом речь идет исключительно об оригинальных шаровых опорах, которые, в отличие от подделки, физически не могут выйти из строя через 10-20 тыс. км пробега.
3 CTR
Оптимальное соотношение цены и качества
Страна:
Южная Корея
Рейтинг (2021):
5.0
Несмотря на широкий ассортимент выпускаемой продукции, на отечественном рынке запасных частей именно шаровые опоры от этого производителя пользуются самой большой популярностью. Начав свою деятельность в качестве одного из подразделений GMB, CTR достаточно быстро превратился в отдельную крупную фирму. Конвейеры General Motors будут простаивать без комплектующих деталей этого бренда, а для концернов KIA Motors и Hyundai производитель имеет статус официального поставщика.
Отзывы владельцев иномарок, которые проводили ремонтные работы по замене шаровых опор на продукцию CTR, довольны полученным результатом. Сами за себя говорят и данные о пробегах более 60 тыс. км – отличная эффективность для запчастей, имеющих к тому же вполне доступную стоимость.
А теперь сам выбор!
Теоретически мы уже умеем выбирать опору, теперь обратим внимание на бренды, послушаем отзывы. Оговоримся сразу, рассматриваем только оригинальные изделия, никаких подделок, а вычислять их мы уже умеем — подделки вытачиваются на станках, без термической обработки и на них по умолчанию не бывает штампов, логотипов или знаков соответствия стандартам качества
Опоры Трек
Шаровые опоры Трек с силиконовым защитным чехлом.
Востребованность пришла к ним из-за надёжности и долговечности по одной простой причине — отечественная компания Трек производит и разрабатывает только шаровые элементы подвески и рулевого управления. В продаже есть несколько серий, одна из которых, Чемпион, разрабатывалась для любителей экстремальной езды по дорогам не самого лучшего качества, то есть, нашим.
По отзывам, Трек проходит до 60 000 км, а иногда и больше.
Шаровые опоры БелМаг
На шаровую опору БелМаг серии «Оригинал» распространяется гарантия на 40 000 км пробега.
Одни из самых качественных опор на рынке. Предприятие разработало несколько серий для работы в разных условиях:
- Оригинал — недорогие, характеристики полностью соответствуют номиналам оригинала;
- Комфорт — более дорогая серия, но и более выносливая, поскольку поверхность шарового пальца обработана при помощи запатентованной технологии, в смазку добавлены поверхностно-активные вещества, антифрикционные присадки, а корпус покрыт специальным антикоррозионным слоем;
- Фаворит — усиленный кованый прочный корпус, бесфланцевый кожух, прижимная пружина, кожух изготовлен из специальной резины с расширенным диапазоном рабочих температур (от -50 до +50°С);
Опоры Кедр

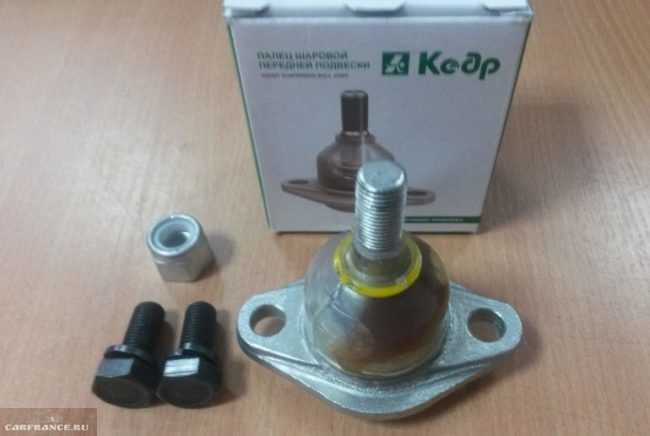

Шаровая опора Кедр.
За счёт технологии закатки пальца в корпус достигается высочайшая точность совпадения сферы пальца и корпуса, что сказывается на долговечности. Сфера пальца обработана по специальной технологии, а пыльник выполнен из резиноматериала по технологии ЕRDM, что способствует высокой степени эластичности.
Заключение
Кроме этих опор на прилавках можно встретить изделия БЗАК и Фенокс, которые имеют похожий цельнометаллический катаный корпус. Есть и импортные шаровые для ВАЗ-2110 фирм Lemfoerder, HOLA, Delphi, Мооg, Sachs, NK. Все они дороже отечественных, но по качеству никак не хуже. Выбирайте опоры правильно, удачных и ровных всем дорог!
Как отличить подделку?

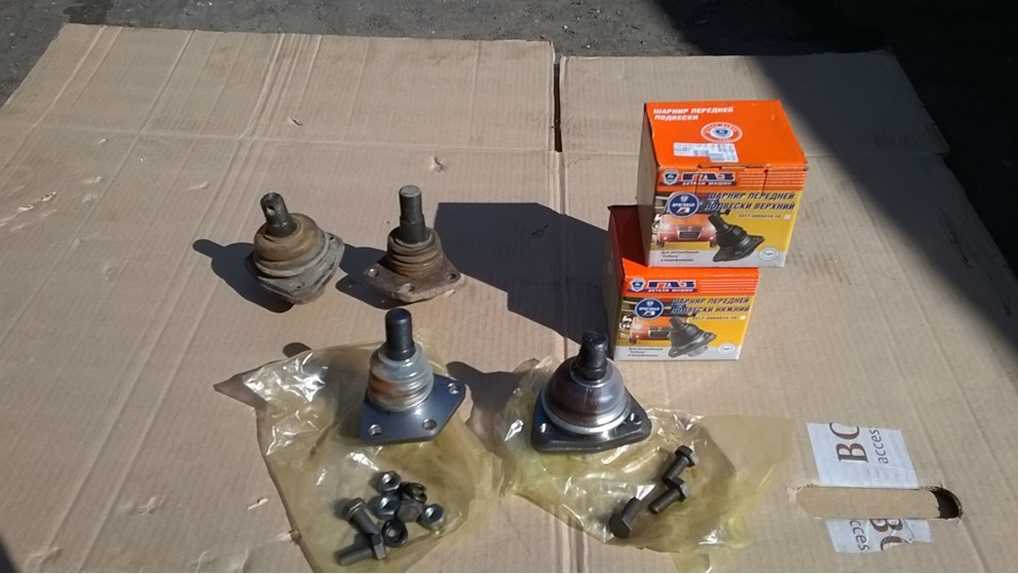

Но несмотря на то, что завод ГАЗ продает детали не собственного производства, гарантию он на такие компоненты все же дает. Потому на рынке присутствует достаточно много подделок под шаровые опоры для автомобиля Соболь. Выглядит оригинальная упаковка и сами шаровые следующим образом:
Отличается данного типа деталь следующим:
- на самой упаковке присутствует знак качества завода ГАЗ;
- присутствует артикул, соответствующий заводскому;
- указаны подробные характеристики всех деталей;
- комплектация обязательно в себя включает болты и гайки для установки.
Если упаковка очевидно плохого качества, из низкосортного картона, рассыпающегося по швам – желательно отказаться от такой покупки. Так как деталь такого типа может выйти из строя на ближайшем повороте, сразу после установки. Что станет причиной серьезной аварии. Нужно заранее изучить характеристики шаровых, ознакомиться с габаритными размерами. Неоригинальные детали часто просто не подходят по размеру.
Как отличить подделку
Компания Fenox зарекомендовала себя только с положительной стороны. По этой причине на рынке присутствуют подделки. Порой отличить их сложно. К основным признакам относится:
- низкокачественная упаковка – компания Fenox бережет свою репутацию, все коробки выполнены из плотного картона, каждая деталь снабжена отдельным пакетом;
- отсутствие голограммы на коробке – такая защита присутствует на всех продуктах Fenox;
- все без исключения шаровые опоры снабжаются подробной инструкцией по установке – на двух языках (английский, русский).
Важно избежать подделок, внимательно относиться к выбору товара. Стоимость их ниже. Но качество может оказаться в несколько раз хуже
Например, поломка шаровой опоры на SsangYong Rexton или Kyron приводит попросту к отделению колеса от машины
Но качество может оказаться в несколько раз хуже. Например, поломка шаровой опоры на SsangYong Rexton или Kyron приводит попросту к отделению колеса от машины
Потому к процедуре нужно отнестись максимально осторожно
Приобрел Ford Focus 2006 года. Как и предполагалось изначально машина потребовала ремонта. Возникла необходимость установки новых шаровых опор. Оригинальные от Ford обходились слишком дорого, выбор пал на Fenox. В стандартом комплекте поставки деталь сопровождалась комплектом для установки. Включает в себя три болта и четыре гайки. Установка прошла без сучка и задоринки, проблемы отсутствовали. Нужно отметить высокое качество деталей. Прошли опоры уже 60 тыс. км и какие-либо проблемы с ними отсутствовали. В дальнейшем будут менять на детали от этого же производителя.
Daewoo Nexia досталась относительно дешево. Но требовала хорошего ремонта подвески. Шаровые опоры пришли в негодность, необходимо было срочно поменять их. Оригинал от GM найти не удалось. Остановил выбор на Fenox. По стоимости они вышли немного дороже оригинальных. Но в целом такая цена вполне оправдана. Так как по своему качеству они не уступают продуктам GM – в этом я убедился на собственном опыте. Прошли шаровые более 50 тыс. км и следы износа минимальные. Особенно порадовало качество полимеров. Даже при минусовой температуре резина оставалась гибкая.
Давно хотел автомобиль SAAB 900. Приобретение обошлось мне относительно недорого, но машина находилась в «убитом» состоянии. Как следствие – возникла необходимость замены шаровых опор и некоторых других деталей подвески. При выборе производителя компонентов выбор пал на Fenox. Продукция приглянулась невысокой ценой и положительными отзывами. Многие хвалили Фенокс. Как оказалось – совсем не зря. После 30 тыс. км пробега следы эксплуатации на поверхности шаровой так и не возникли. В целом качеством доволен.
Оригинальные детали на Kia Rio стоят относительно дорого. Было решено поискать качественные замены таковых (нужны шаровые опоры). Купил по совету товарища, работающего в автосервисе, Fenox. Установили с ним вместе. Проблем при замене не возникло, все подошло. Фенокс на 100% соблюдает габаритные размеры деталей, выпуском которых занимается. В комплекте имелись все необходимые болты. Установка заняла буквально пару часов. Доволен качеством!
Как проверить шаровую опору
Выделяют два явных признака износа шаровой. Первым считают появление посторонних стуков в районе подвески. Они могут проявляться при повороте или на неровной дороге. Вторым вариантом будет специфичный скрип при движении автомобиля.
Среди вторичных признаков повреждения или износа шаровой наиболее часто проявляется необходимость приложения дополнительного усилия при повороте, а также неустойчивое положение колес при движении, то есть при прямой дороге колеса начинают вилять.
При визуальном осмотре стоит обратить внимание на равномерность износа шин с двух сторон. При дефектах в узле одна шина будет более изношена, чем вторая
Для проверки шаровой опоры применяется визуальная проверка, а также полноценная диагностика. При нарушениях работы узла необходимо разобрать шаровую. Частым вариантом проблем будет поврежденный пыльник или износ полимерной вкладки. Еще одним вариантом считают неполную разборку на подъемнике. Если шаровая повреждена, то будет присутствовать люфт.
Для устранения дефектов в работе может потребовать ремонт или полноценная замена шаровой, но в таком случае сменить потребуется все опоры на аналогичные.
Рекомендуется проводить проверку функциональности и работоспособности шаровых через каждые пол года. Это устранит возможность серьезных нарушений в работе узла и большинства аварийных ситуаций на дороге.
Рейтинг ТОП 5 лучших производителей шаровых опор
В рейтинг лучших вошли:
Рассмотрим каждую компанию по отдельности.
CTR Suspension
Торговая марка принадлежит корейской компании Central Corporation и под ее брендом представлены запчасти тормозной системы, рулевого управления и подвески. Шаровая опора торговой марки CTR служит для соединения рычагов передней подвески с поворотным кулаком и обеспечивает поворот и вертикальный ход колеса при движении автомобиля. Прибор представляет собой шарнирный механизм, который крепится к рычагам подвески, к опоре колеса присоединяется при помощи так называемого пальца. Устанавливается чаще всего на передней, реже (модели Honda) на задней подвеске.
Цена: от 397 до 4 284 рублей.
- отличаются высокой надежностью;
- не требует периодической смазки;
- на сайте CTR есть каталог по применяемости изделий;
- имеют международные сертификаты (соответствия ISO9001 и ISO9002).
слабая резьба.
Могу отметить хорошую ходимость, устойчивость к низким температурам. Опора за счет специального вкладыша не требует никакой дополнительной смазки, на что всегда не хватает времени. Несмотря на наши дороги, опоры достаточно долго ходят.
Lemforder
Известный во всем мире производитель деталей подвески, тормоза, а также рулевого механизма. Количество позиций в каталогах данного производителя уже превысило отметку в 13 тысяч. Часть продукции идет прямо на сборку ходовых марок автомобилей BMW, Volkswagen, Volvo, IVECO, Mercedes-Benz, Audi, MAN. Вся продукция получила сертификат качества и полностью соответствует регламенту Евросоюза № 461/2010.
Цена: от 421 до 4 580 рублей.
- гарантия 1 год;
- поставленный товар у производителя проходит серьезный отбор;
- есть отличительный знак на оригинал (на самой запчасти должно присутствовать клеймо в виде совы или буквы L).
- большое количество подделок и некачественных копий;
- отсутствие стопорного кольца.
Несмотря на то что шаровые одни из самых дорогих, но они стоят своих денег. Если вы много ездите, тогда они точно для вас. Раньше на фольксвагене стояли простые за 500 рублей, но они быстро вышли из строя. На Lemforder свободно наезжаю 40 тыс. Покупайте смело, качество немецкое, так что будете довольны.
Delphi
Компания имеет американское происхождение. Поставляет свою продукцию в 33 страны мира. Согласно отзывам покупателей и мнениям специалистов – шаровые опоры, а также рычаги являются одними из лучших на мировом рынке. Далеко не все автомобильные концерны имеют возможность производить и продавать продукты аналогичного качества, с таким же ресурсом. Широко известна в США и за её пределами.
Цена: от 420 до 9 165 рублей.
- испытаны в экстремальных условиях обеспечения (крутые горы, грязь);
- высокотехнологичная смазка (увеличивает интервалы техобслуживания);
- шаровые пальцы проходят 100-процентную дефектоскопию, что гарантирует отсутствие дефектов материала.
контрафакта больше, чем оригинала.
С производителем знаком давно и качество его продукции у меня ни разу не вызывало нареканий. Опора выполнена очень качественно, в комплекте находятся весьма приличные комплектующие и крепеж. Все вместе это вызывает доверие. Надеюсь, проходят долго. Пока все нравится.
Производственное объединение занимается изготовлением устройств для условий бездорожья. Продукция бренда свободно выдерживает динамические нагрузки до 6 тонн. Особенностью бренда является реализация комплектующих в плотной картонной коробке из прессованной бумаги в полностью промасленном состоянии, это полностью исключает вероятность преждевременной коррозии металла и снижения эксплуатационных характеристик детали во время хранения.
Цена: от 320 до 1 040 рублей.
- наличие крепежа;
- цельнокованый корпус герметичен (отсутствуют сварные швы);
- гарантия 2 года;
- морозостойкость (до -75°С);
- в комплектацию кладут смазку.
- попадаются подделки отвратительного качества;
- не разогнанная резьба;
В целом очень живучие, есть на все модели ВАЗа, не только на передний привод. Несмотря на несколько предвзятое отношение к силикону, пыльники вполне живучие. Смазку добавлять не надо, ее хватит вполне. Поставил и поехал! Рекомендую! По нашим дорогам самое то!
БелМаг
Занимает вторую позицию на российском рынке запчастей. Выдерживают эксплуатацию в районе 55 000-65 000 пробега, независимо от условий дорожного покрытия – запчасти спокойно выдерживают даже передвижение автомобиля в состоянии перегруженной подвески по дорогам с недостаточным качеством покрытия. Является основным поставщиком шаровых опор, рулевых тяг и стоек стабилизатора крупнейшего российского автопроизводителя — альянса Renault-Nissan-АВТОВАЗ.
Замена верхней шаровой опоры
Работаем на твердой ровной площадке.
Приподнимаем домкратом переднюю часть автомобиля и снимаем переднее колесо
Устанавливаем под раму автомобиля подставку заводского изготовления с допустимой нагрузкой не менее 2 т.
Устанавливаем под нижний рычаг передней подвески домкрат (лучше подкатной) и приподнимаем рычаг на несколько сантиметров, пока отбойник верхнего рычага не отойдет от упора.
Вынимаем резиновый шланг из отверстия кронштейна.
Легкими ударами молотка по зубилу отгибаем край кронштейна крепления тормозного шланга.
Ключом «на 30» отворачиваем гайку пальца верхней шаровой опоры и снимаем с пальца кронштейн крепления тормозного шланга.
Ударами молотка по стойке (лучше через другой молоток) выбиваем палец из отверстия стойки.
Головкой «на 17» отворачиваем три гайки болтов крепления шаровой опоры к рычагу, удерживая болты от проворачивания ключом «на 17»
Вынимаем шаровую опору из отверстия верхнего рычага
Устанавливаем шаровую опору в обратной последовательности, убедившись в отсутствии люфта и целостности защитного чехла.
Загибаем край кронштейна тормозного шланга, законтривая гайку пальца.
