История ленд крузер прадо

Где собирают Тойота Лэнд Крузер Прадо

Выпускается он на нескольких заводах, которые находятся в разных странах. Несмотря на это, у них есть одна особенность – строгий контроль качества и применение лучших комплектующий. Изготовленные авто практически ничем не отличаются.

Предприятия сосредоточены в следующих странах:

• Япония. Производственный цех находится в Тахаре. Здесь же выпускается Рав 4;
• Китай. Выпускаются комплектации Prado GX и VXс;
• Великобритания;
• Турция;
• Франция;
• Россия.

Российская сборка

Российский завод по производству внедорожника находится во Владивостоке. Выпуск модели осуществляется с 2013 года. Спустя два года соглашение было расторгнуто. Объясняется это маленькими продажами российской версии авто. Ежегодно спрос снижается.

Ходили слухи о изготовлении Тойоты Ленд Крузер Прадо в Шушарах. Но они быстро были опровергнуты. На заводе нет соответствующего оборудования. Проводить модернизацию слишком дорого. На российском рынке представлены новые внедорожники только японского производства.

Какое качество сборки Land Cruiser Prado лучше?

Многие водители не доверяют отечественным автоконцернам. Они уверены, что качество их изделий уступает иностранным. С этим мнением можно поспорить. Российское предприятие собирает Тойота Прадо из деталей, привезенных из Японии. Процесс изготовления контролируется представителями автоконцерна Тойота. Поэтому вероятность брака очень низка.

Основные нарекания на российскую сборку — скрип в салоне. Появлялся уже через пробег 20 тысяч км. В остальном автомобиль устраивает своих владельцев. Подобных недочетов у машин из страны Восходящего Солнца нет.

Вин номер: где найти?

VIN-код – главный источник полезной информации про авто. Он представлен в виде 17 символов, которые прописаны в технической документации и указаны на самой машине. Буквы и цифры имеют свою расшифровку. Так, первые три указывают на страну-производителя, следующие шесть скрывают основные характеристики, последние восемь – индекс изготовителя и номер рамы.

Найти вин номер можно:

1. На приборной панели;
2. На водительской двери;
3. Под лобовым стеклом;
4. На двигателе под лобовым стеклом.

Определить страну производителя по вин номеру не сложно:

• Х – Россия;
• J – Япония;
• V- Франция;
• Великобритания – S.

Пример, вин номера российской сборки — XW7BF3HK50S130979, японской — JTMBH31V806066323.

Минусы и недостатки

Минусов у внедорожника немного, но все же они есть. Причем столкнуться с ними можно в любой сборке. Жалуются владельцы на:

1. Плохую управляемость. Если на повороте будет большая скорость, то велика вероятность того, что машина перевернется;
2. Кузов не устойчив к коррозии. Спустя несколько лет на нем появляется ржавчина;
3. Некорректная работа электронных систем. Часто дает сбои.

Вывод.

Toyota Land Cruiser Prado превзошел ожидания владельцев. У авто превосходные внедорожные качества, комфортная подвеска и просторный салон не зависимо от того на каком заводе он собран. Выбирая подержанный транспорт, стоит отдавать предпочтение вариантам, которые эксплуатировались в мегаполисе. Такое авто будет в лучшем состоянии, потому что обслуживалось у официального дилера.

Toyota – автомобильная марка, производящаяся преимущественно в Японии. Toyota создаёт автомобили для внутреннего рынка и всего мира. Базируется производство в разных точках планеты, однако сборка конкретных моделей происходит в филиалах следующих стран:

1. Corolla – преимущественно Япония, Северная и Южная Америка, Турция, страны Африки и Великобритания;
2. Camry – Япония, Австралия, Россия, Китай и США;
3. Rav-4 – в Японии, России и Канаде;
4. Highlander — Япония, Китай, США;
5. Land Cruiser — Япония, Китай. Япония — основное место, где собирают Тойота Прадо. TLC Prado собирали в России с 2013 по 2015 год;
6. Hilux отходит от привычных стандартов и производится исключительно в южных странах: ЮАР, Аргентина, а также Таиланд и Индонезия;
7. C-HR – Турция и Япония;
8. Сборка моделей Avensis, Fortune не происходит в Японии, как других моделей. Вместо этого, головная компания регулирует детальность филиалов производства в Великобритании и Таиланде.

Toyota – марка, которая славится системой контроля производства и щепетильностью в отношении подбора подрядчиков. Производители внимательно следят за качеством выпускаемых автомобилей и вводят жесткие санкции, если выявляют нарушение технических характеристик.

Основной блок

Находится под крышкой капота авто и насчитывает большую часть всех предохранителей машины. Их задача — обеспечить бесперебойную работу электрических систем, устройств, датчиков. Они предотвращают резкие скачки напряжения, продлевая жизнь автомобилю.

Помимо основных, монтажный блок включает детали, которые отвечают за работу буксировки, подсветки внутри машины, габаритов. Присутствуют элементы защиты для впрыска топлива, пусковой, навигационной систем. Сама панель содержит место для установления дополнительных компонентов.

Схема предохранителей Prado 150 наклеена на обратной стороне крышки. Подробная информация о предназначении каждой из частей находится в документации, которая прилагается к авто. В таблице перечислены некоторые из деталей вместе с их порядковым номером, обозначением и функцией.

Номер	Название	Сила тока	Функция
8	FUEL HTR*1	25 А	Предохранитель на Прадо 150 с двигателем на дизеле, , отвечающий за подогрев топлива
19	A/C COMP	10 А	Защищает кондиционеры от перегрузки
23, 24	H-LP RH-HI, H-LP LH-HI	15 А	Предохраняет фары дальнего света
28	ST	30 A*3 (бензин) 40 A*4 (двигатель на дизельном топливе)	Защищает работу стартера
31	TURN&HAZ	15 A	Ответственный за передачу прицепного, поворотного и приборного сигналов
34	FUEL PMP*5	15 А	Регулирует работу топливного насоса
38	GLOW*4	80 A	Организует работу свечей подогрева
50	TOWING BRK	30 A	Отвечает за корректную буксировку
59	WSH RR	15 А	Обеспечивает работу омывателя заднего стекла
60, 61, 62	SPARE	—	Запасные места

В сумме основной блок включает 62 компонента.

Блок в салоне

Основой блок предохранителей в салоне находится под панелью приборов.

Фото пример исполнения

Схема с крышки блока

Схема

Описание

1	15A P/OUTLET – Электрическая розетка
2	7,5A ACC – Электродвигатель наружных зеркал заднего вида. BODY ECU, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, последовательный переключатель, резервное репе, DSS#2 ECU, индикатор AT EFI ECU, ECU блокировки переключения передач
3	10A BKUP LP – Фонари заднего хода, аудиосистема, многофункциональный дисплей, DSS#2 ECU, датчик системы помощи при парковке
4	10A TOWING BKLP – Буксировка
5	20A AVS – Система пневматической подвески
6	10A KDSS ECU
7	20A 4WD – Система 4WD. блокировка заднего дифференциала
8	30A P/SEAT FL – Переднее сиденье с электроприводом (левое)
9	25A – Электродвигатель блокировки дверей, открыватель стеклянного люка, BODY ECU
10	30A PSB ECU
11	15A TI & ТЕ – Регулировка наклона и вылета рулевого колеса
12	15A FOG FR – Противотуманные фары
13	7,5A OBD – Диагностический разъём
14	7,5A A/C – Система кондиционирования воздуха
15	7,5A AM1 – Система запуска
16	25A DOOR RL – Электрические стеклоподъемники заднего окна (левое)
17	10A ECU-IG NO.1 – ECU блокировки переключения передач, VSC ECU, датчик рулевого управления, датчик скорости рысканья, последовательный переключатель, ECU автоматической работы стеклоочистителя, резервное реле, обогрев наружного зеркала заднего вида, регулировка наклона и длины рулевой колонки, PSB ECU, DSS#1 ECU, передней датчик радара, ECU усилителя рулевого управления, AFS ECU
18	7,5A IG1 – Передней указатель поворота, задний указатель поворота, боковой указатель поворота, повторитель поворота, фонарь прицепа, ALT, VSC, переключатель C/C
19	10A ECU-IG NO.2 – Обогрев заднего стекла, выключатель подогрева сидений, реле инвертора, система кондиционирования воздуха, зеркало ЕС, BODY ECU, переключатель дополнительного отопителя, навигационная система, DSS#2 ECU, ECU люка, переключатель приборов, датчик системы помощи при парковке, вспомогательные приборы, ECU складного сиденья, O/H IG, противообледенительное устройство, AFS ECU, D-модуль, датчик дождя, пневматическая подвеска Р/SEAT IND
20	20A S/HTR FR – Обогреватель сиденья
21	30A P/SEAT FR – Переднее сиденье с электроприводом (правое)
22	30A DOOR Р – Электропривод стеклоподъемника переднего окна (со стороны пасажира)
23	10A DOOR – Электропривод стеклоподъемников окон
24	25A DOOR D – Электропривод стеклоподъемника переднего окна (со стороны водителя)
25	25A DOOR RR – Электрические стеклоподъемники заднего окна (правое)
26	25A S/ROOF – Люк крыши
27	30A WIP – Очистители и омыватель ветрового стекла
28	20A WASHER – Стеклоочистители и омыватель ветрового стекла, стеклоочистители и омыватель заднего стекла
29	10A COOLING – Охлаждаемый отсек
30	10A IGN – EFI ECU, C/OPN RLV, VSC ECU, ECU подушки безопасности, интеллектуальная система входа и запуска, ECU блокировки рулевого управления. ECU шлюза CAN
31	7,5A GAUGE – Приборы
32	7,5A PANEL – Подсветка переключателей, освещение перчаточного ящика, навигационная система, аудиосистема, система кондиционирования воздуха, переключатель наружных зеркал заднего вида, переключатель складывания сидений, многофункциональный дисплей. P/SEAT IND, SHIFT, COOL BOX
33	10A TAIL – Передние габаритные огни, задние фонари, фонари освещения номерного знака, EFI ECU, задние противотуманные фонари, буксировка, передние противотуманные фонари

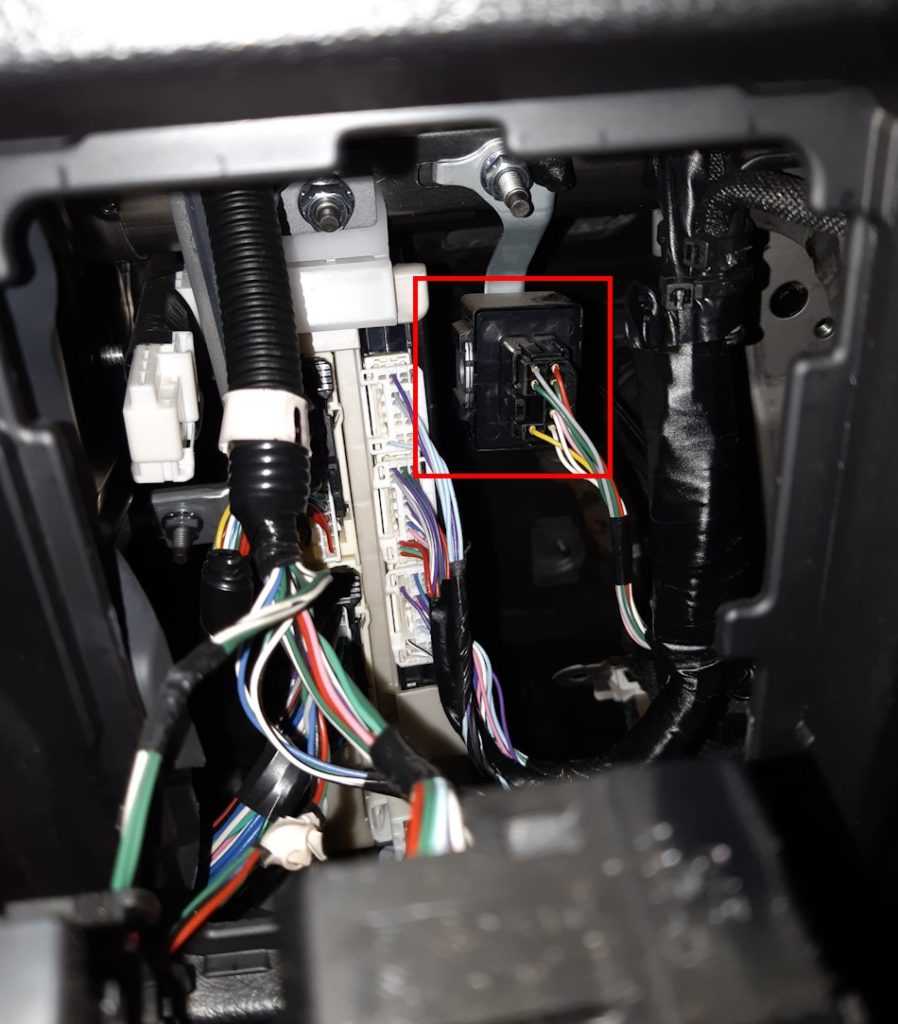

Рядом с данным блоков могут крепится некоторые реле, например реле указателей поворотов.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Влияет ли российская сборка на качество Тойота Прадо

То, где собирают Тойота Прадо, очень даже влияет на качество этого автомобиля. Для начала, силовые агрегаты тут устанавливаются только одного вида – объемом в 2,7 литров. После японского четырехлитрового этот мотор совсем не впечатляет. Далее, стоимость. За базовую комплектацию нашей сборки придется отдать 1,9 миллиона, а за японскую … столько – же! Сразу возникает вопрос – а как же таможенные пошлины, которые платить теперь ненужно? Ну, это было, скорее, риторическое отступление, и вы можете сами его понять. Третьей недоработкой наших инженеров является салон.

Этот пункт включает в себя и звук мотора, и обивку сидений, и даже приборную панель. Установленные программы в разы хуже, чем у «японцев», да еще и некоторые из них не адаптированы под наш язык. Обивка сидений в базовой комплектации производится чем – то похожим на велюр.

Выберете модификацию т/с для поиска блок предохранителей

Двигатель: объем — 2.7 л., мощность — 163 л.с., тип — бензиновый, модель — 2TR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 4 л., мощность — 249 л.с., тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 4 л., мощность — 275 л.с., код — GRJ150, тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2009- наст. время

Двигатель: объем — 4 л., мощность — 276 л.с., тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 4 л., мощность — 279 л.с., тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 4 л., мощность — 282 л.с., тип — бензиновый, модель — 1GR-FE. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 2.8 л., мощность — 177 л.с., тип — дизель, модель — 1GD-FTV. Привод: полный. Год выпуска: 2015- наст. время

Двигатель: объем — 3 л., мощность — 163 л.с., тип — дизель, модель — 1KD-FTV. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 3 л., мощность — 173 л.с., тип — дизель, модель — 1KD-FTV. Привод: полный. Год выпуска: 2010- наст. время

Двигатель: объем — 3 л., мощность — 190 л.с., тип — дизель, модель — 1KD-FTV. Привод: полный. Год выпуска: 2010- наст. время

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Как узнать страну производителя по vin коду

В связи с большими объемами производства автомобилей, компания Toyota размещает свои заводы по всему миру. Поэтому, в номере кузова присутствуют символы, которые показывают в какой стране был собран автомобиль

Для того чтобы разобраться в этом, стоит обратить внимание на первые 3 символа в Vin-коде. Если код начинается с цифры (1, 4, 5) то автомобиль произведен в США, например: 1T1, 5X0

Если первая цифра 2, то автомобиль из Канады. Тройка в начале ВИНа, означает что машина собрана в Мексике, 6 – Австралия, 7 – Новая Зеландия, 8 – Аргентина, Венесуэла, 9 – Бразилия, Колумбия. Vin начинающийся с буква А собран в ЮАР. Заглавная буква J принадлежит Японии, а X в начале будет означать, что модель производят в России.

Проверка и замена предохранителей

• Проблемы с форсунками;
• Система охлаждения;
• Раздаточная коробка;
• Лакокрасочное покрытие;
• Контроль положения кузова;
• Стартер;
• Пневмоподвеска;
• Сальники.

Система подачи топлива Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

Проверяем жидкое стекло Silane Guard для кузова

Привет, друзья! Хочу похвастаться: машине 12 лет, а выглядит, будто с конвеера. Яркая, зеркальная, водители из других рядов засматриваются. Хотите так же? Узнайте, как я это сделал, в моем блоге: даю пошаговую инструкуцию по уходу.

Горит значок давления шин: что делать

Вся система является сложным устройством и иногда дает сбои. Рассмотрим причины, по которым горит датчик давления в шинах Тойота Прадо 150, если визуально все в порядке.

При запуске двигателя запускается TPMS, автоматическое тестирование сжатия в шинах. Когда проблем не обнаружено, лампа на панели выключается. При обнаружении неисправности лампочка загорается и не гаснет.

Заводы-изготовители устанавливают TPMS двух видов:

Сенсор — неразборный компонент. Батарея в нем предусмотрена на 5 лет. Если элемент питания разрядился, то датчик подлежит полной замене.

Чтобы энергия батареи не использовалась впустую, нужен акселерометр. Он находится в состоянии сна, если автомобиль не двигается.

При движении сенсор включается каждые 30 сек. У каждого сенсора свой шифр, и так система понимает с каким колесом проблема.

Во втором в бортовом ПК есть программа, позволяющая считывать и сравнивать скорость вращения колес. Спущенное колесо вращается быстрее. Минусом такой системы является то, что она не определяет точного давления и не показывает, какое колесо приспущено.

Как расшифровываются пиктограммы на приборной панели Toyota

Пиктограммы на приборной панели. Их существует великое множество, и как говорится на разные случаи жизни. Одни предупреждают водителя предостерегая от будущих возможных будущих неприятностей, другие просто информируют и работе тех или иных систем машины, ну а третьи буквально кричат о неисправности. По статистике обладателем одних из самых многообразных по количеству символов на приборной панели остается Тойота. Поэтому в данной статье постараемся как можно полнее раскрыть все предупреждающие знаки, которые могут загореться на приборной панели Toyota.

Разумеется, при обычной эксплуатации автомобиля вам будет вовсе необязательно знать какой значок что обозначает на приборной панели Toyota, так как при правильной эксплуатации и своевременном обслуживании автомобиля они никогда вас не побеспокоят.

Но жизнь учит нас тому, что нужно быть готовым к любым поворотам судьбы. Как говорится, даже на старуху бывает проруха и в том числе самый крупный автопроизводитель в мире может совершать ошибки. Это значит, что в течении жизни авто даже при тщательном соблюдении всех регламентов и заботе о своем железном коне, «приборка может в один прекрасный день вспыхнуть предательскими огнями, словно новогодняя ёлка. Всему виной может оказаться банальный заводской брак. К сожалению, от ошибок на сборочном конвейере никто не застрахован.

Прежде чем случится неприятность и придется, вглядываясь в приборную панель просматривать мануал или нашу статью, спешим предупредить вас о том, что некоторые индикаторы на определенных комплектациях моделей Toyota достаточно редки. Поэтому мы публикуем список самых распространенных обозначений с наиболее популярных автомобилей Тойота.

Не бойтесь предупреждающих символов на приборной панели

В конце вступительного слова хотелось бы сказать о том, что предупреждающие знаки на приборной панели загораются каждый раз вовремя включения зажигания. Это нормальная практика, говорящая о том, что компьютер автомобиля начинает проверку датчиков и систем автомобиля. Паниковать стоит только в том случае, если эти значки не погаснут.

И наконец, также помните, что некоторые предупреждающие значки могут предупредить вас об общих недугах автомобиля, не называя конкретную проблему. При появлении на приборной панели такого индикатора, необходимо незамедлительно обратиться в сервис для прохождения диагностики.

1. Индикатор предупреждения подушек безопасности – указывает на проблемы, связанные с системой подушек безопасности, которые должны быть незамедлительно проверены в сертифицированном сервисном центре, если вы заботитесь о своей безопасности. Значок может также появиться при ручном отключении одной или нескольких подушек безопасности.

2. Предупреждение неисправности антиблокировочной системы – говорит, что в антиблокировочной системе ABS (которая предотвращает блокировку колес при резком торможении, и помогает водителю сохранить контроль над машиной) обнаружена ошибка или датчик нуждается в замене. Значок также может появится, если на один из датчиков налипло слишком много грязи или если вы использовали автомобиль в спортивном режиме, с быстрыми ускорениями и резкими торможениями, что могло «обмануть» систему ABS. Тот же эффект даст застрявший в грязи или снегу автомобиль, на котором одно или несколько колес будут буксовать.

3. Индикатор неисправности двигателя – это, наверное, самый страшный индикатор на приборной панели из всех. Многие люди увидя его сразу думают, что произошла поломка двигателя. Однако все может быть не настолько печально. Появление данного значка на «приборке» может информировать вас о том, что датчик вышел из строя или в двигателе произошел сбой и он перестал работать в оптимальном режиме и мотор из-за него выбрасывает в атмосферу больше вредных веществ чем положено.

Действительно опасаться стоит в том случае, если одновременно при появлении индикации мотор начал издавать посторонние звуки или пропала тяга. Но в любом случае посещение СТО- ОБЯЗАТЕЛЬНО!

Замена предохранителей

Возникают моменты, когда скачок напряжения в электрической цепи настолько сильный, что предохранитель не справляется с поставленной задачей и перегорает. В этом случае потребуется произвести замену детали. Перед тем, как приступать к основным работам, рекомендуется учесть несколько правил:

• Прежде всего, перед проведением замены предохранителя требуется выключить зажигание и отсоединить клеммы аккумулятора. Это обеспечит безопасное проведение работ – владельца авто не ударит током.
• Не рекомендуется заменять предохранитель на элемент, не подходящий по назначению и маркировке. Это может привести не только к нарушению функционирования электрической цепи, но даже к возгоранию всей машины..
• Замену требуется осуществлять с помощью специального пинцета. Также не стоит использовать инструменты с металлическими наконечниками, чтобы не повредить целостность цепи.

Последовательность действий по замене предохранителя представлена следующим образом:

• Сначала отключают зажигание.
• После этого демонтируют крышку блока. Для этого потребуется использовать специальный инструмент, так как крепление крышки осуществляется с помощью винтов и дополнительных фиксирующих элементов.

Затем осматривают содержимое блока на наличие неисправного предохранителя. Если такой есть, его корпус будет темнее остальных. Это является признаком того, что предохранитель перегорел.

• С помощью пинцета вынимают предохранитель из блока и на его место устанавливают новый.
• Монтируют крышку обратно.
• Подключают аккумулятор и включают зажигание.

Если проблема была решена, автомобиль будет работать исправно. В противном случае рекомендуется обратиться за помощь к профессиональным мастерам на СТО. Стоит отметить, что замену предохранителя может осуществить каждый владелец транспортного средства. Работа не представляет собой ничего сложного.

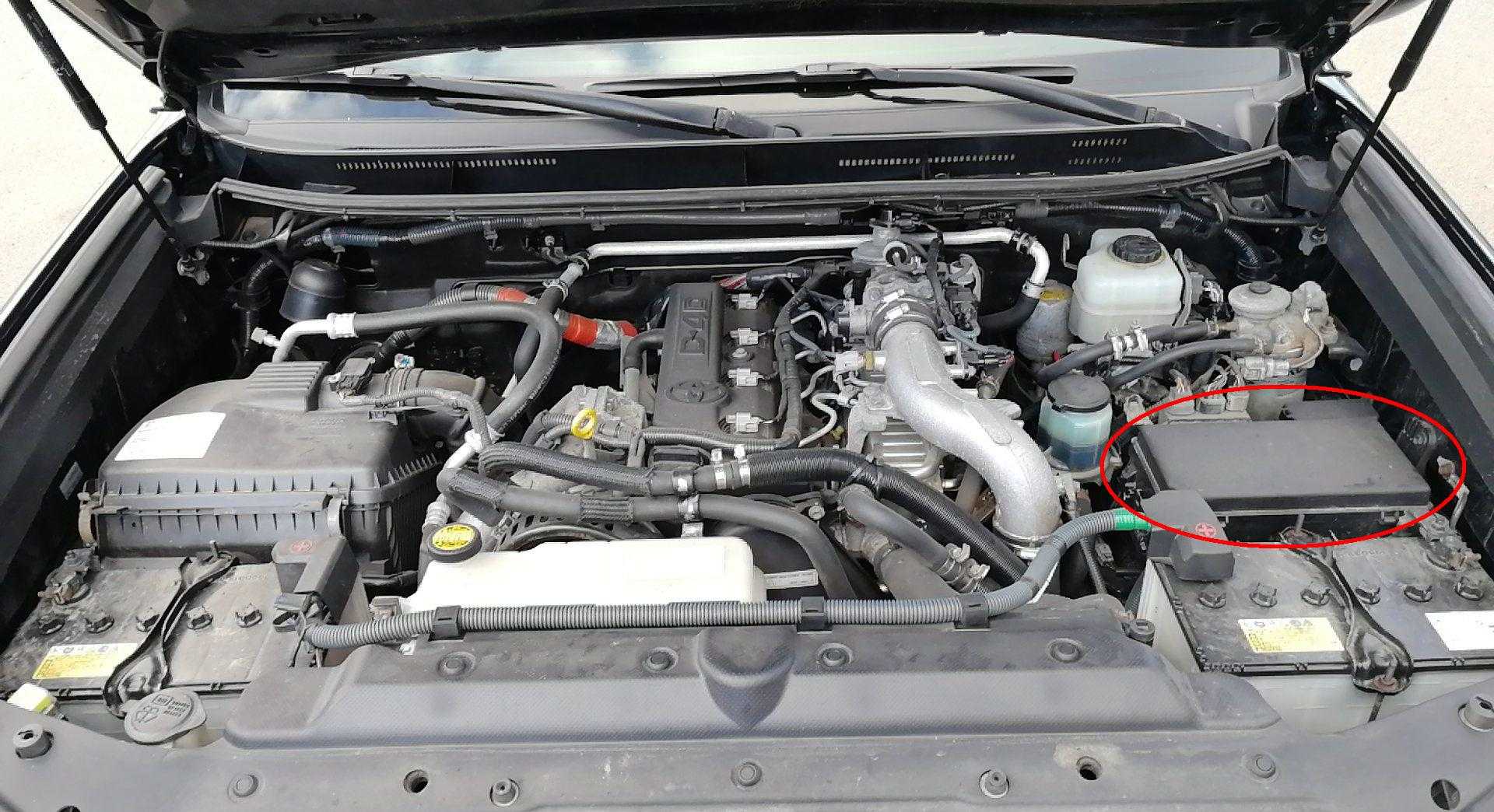

Блок предохранителей в моторном отсеке

Он расположен в моторном отсеке (с левой стороны).

Схема блока предохранителей

Распределение предохранителей в моторном отсеке

№	Имя	Сила тока	Защищенные части
1	A/C RR	40	Система кондиционирования воздуха в задней кабине
2	PTC HTR NO.3	30	PTC-нагреватель
3	Воздух SUS	50	Система пневматической подвески, AIR SUS NO. 2
4	ИНВ	15	Инвертор
5	–	–	–
6	Дельф	30	Заднее стекло с подогревом
7	FOG RR	7,5	Задний противотуманный фонарь
8	Дефростер	20	–
9	Топливо HTR	25	1KD-FTV: Подогреватель топлива
9	Воздушный насос HTR	10	1GR -FE: Нагреватель воздушного насоса
10	PTC HTR NO.2	30	PTC-нагреватель
11	–	–	–
12	PTC HTR NO.1	50	PTC-нагреватель
13	IG2	20	Форсунки, запальники, счетчики
14	Звук рожка	10	Звук рожка
15	EFI	25	ЭБУ EFI, ЭБУ EDU, ЭБУ ECT, топливный насос, реле нагревателя A/F, FPC, EFI NO.2
16	A / F	20	Бензин: A / F SSR
17	HTR для всего мира	15	Зеркало заднего вида с подогревом
18	Внутренний “орган”.	10	1KD-FTV: нагреватель VISC
19	–	–	–
20	Сиденье Левое боковое сиденье	30	Откидное сиденье (слева)
21	Сиденье справа	30	Откидное сиденье (справа)
22	–	–	–
23	–	–	–
24	Компрессоры кондиционеров	10	Блоки кондиционирования воздуха
25	–	–	–
26	Вентиляторы CDS	20	Вентиляторы конденсатора
27	Остановить	10	Реле аварийного стоп-сигнала, стоп-сигнал, верхний стоп-сигнал, выключатель стоп-сигнала, ЭБУ VSC/ABS, тяга, интеллектуальная система входа и запуска, ЭБУ ECT
28	–	–	–
29	Командование ВВС № 2	7,5	ЭБУ воздушной системы
30	H-LP RH-HI	15	Фара дальнего света (правая)
31	H-LP LH-HI	15	Фара дальнего света (левая)
32	HTR	50	Кондиционер
33	WIP WSH RR	30	Стеклоочиститель и омыватель заднего стекла
34	H-LP CLN	30	Омыватель фар
35	–	–	–
36	–	–	–
37	В следующей таблице показано количество стран, которые смогли удовлетворить свои потребности	30	Бензин: STARTER MTR
37	ǞǞǞǞǞǞǞǞǞ	40	Дизель: STARTER MTR
38	H-LP HI	25	Реле DIM, фара
39	ALT-S	7,5	ALT
40	Вращение и Хартц	15	Передний указатель поворота, задний указатель поворота, боковой указатель поворота, указатель счетчика, индикатор прицепа
41	Д / Л НЕТ.	25	Привод дверного замка, устройство для открывания стеклянного люка
42	ETCS	10	Бензиновый двигатель: ЭБУ EFI
43	топливо PMP	15	Модели 1KD-FTV только с дополнительным топливным баком: топливный насос
44	–	–	–
45	Трейлер	30	Буксировка
46	ALT	120	Бензин, 1KD-FTV (RHD): система A/C, AIR SUS, очиститель фар, обогреватель PTC, прицеп, складывающиеся сиденья, STOP, обогрев заднего стекла, MIR HTR, вентилятор CDS, RR FOG, DEICER, MG-CLT, J/B, INV, RR WIP, RR WSH
46	ALT	140	1KD-FTV (LHD): A/C, AIR SUS, очиститель фар, обогреватель PTC, трактор, складное сиденье, STOP, обогрев заднего стекла, MIR HTR, вентилятор CDS, RR FOG, DEICER, MG-CLT, J/B, INV, RR WIP, RR WSH
47	P / LB	80	Форсунка, зажигание, счетчик, EFI, A/F нагреватель, зуммер
48	Свет	80	Дизельные двигатели: свечи зажигания
49	РАД № 1	15	Аудиосистема, навигационная система, развлекательная система для задних сидений
50	AM2	7,5	Система запуска
51	РАД № 2	10	Навигационная система
52	1 мая	7,5	1GR -FE: Система распределенного впрыска топлива / Система последовательного многоточечного впрыска топлива
53	AMP	30	Аудиосистема
54	ABS 1	50	ABS, VSC
55	ABS 2	30	ABS, VSC
56	AIR PMP	50	Бензин: Воздушный насос
57	БЕЗОПАСНОСТЬ	10	Зуммер, сирена с автономным питанием, ЭБУ с двойной блокировкой
58	SMART	7,5	Интеллектуальная система входа и запуска
59	Мощные замки	20	Система блокировки рулевого управления
60	Система запирания кирпичей	30	Перетаскивание
61	WIP RR	15	Стеклоочиститель заднего стекла
62	Купол	10	Освещение салона, персональное освещение, освещение умывальника, освещение двери, освещение пространства для ног, внешнее освещение пространства для ног, модуль на крыше
63	BUD-B	10	CHU, счетчик, отопитель, датчик положения руля, беспроводной пульт дистанционного управления, память положения сидений, наклон и телескопический руль, многофункциональный дисплей, интеллектуальная система входа и запуска, складное сиденье, холодильник, ЭБУ DSS № 2, подрулевой переключатель, переключатель D-модуля, потолочный модуль
64	WSH FR # 2	7,5	ЭБУ ДПС № 1
65	H-LP RH-LO	15	Фара с растровым освещением (правая), система регулировки положения фары
66	H-LP LH-LO	15	Дальний свет фары (слева)
67	ИНЖ	10	Катушка, инжектор, зажигание, ЭБУ ECT, фильтр помех
68	EFI NO.2	10	o2 ssr, afm, acis vsv, ai comb, eyp vsv, ai driver, egr vrv, swirl vsv, swirl vsv 2, e/g cut vsv, egr cool bypass vsv, d-slot rotary sol, ai vsv rly
69	WIPFR NO.2	7,5	ЭБУ ДПС № 1
70	WSH RR	15	Омыватель заднего стекла
71	Омыватель заднего стекла	–	Запасной предохранитель
72	Запасные части	–	Запасной предохранитель
73	Запасные части	–	Запасной предохранитель

Блок предохранителей и реле Toyota Land Cruiser 200 (LC200) в моторном отсеке

Прежде о блоке предохранители в моторном отсеке. Расположен он с левой стороны.

На фотографии визуально выглядит так. Это при снятой крышке.

Далее блок представлен схематично. Здесь показано где установлены реле и предохранители.

Также указаны цифровые обозначения и они же расшифрованы в таблице, с обозначениями и номиналами по току.

1	Реле обогревателя заднего стекла
2
3
4	Реле вспомогательных цепей зажигания
5
6
7
8	Бензин: Реле блока управления топливным насосом
9	Реле противоугонной системы
10	Реле противотуманных фар
11
12	Реле запрещения запуска
13	Реле электродвигателя вентилятора конденсатора кондиционера
14
15	Реле стоп-сигналов
16	Реле электромагнитной муфты компрессора кондиционера
17	Реле обогревателя лобового стекла
18
19
20	Реле дальнего светофор
21	Реле ближнего светофор
22	Реле системы управления подвеской
23
24
25
F1	(15A) Управление двигателем
F2	(10A) Звуковой сигнал
F3	(25A) Управление двигателем
F4	(30A) Инжектор , зажигание, показание
F5	(50A)
F6	(25A)
F7	(20A) Подогреватель задних сидений
F8	(20A) Обогреватель лобового стекла
F9	(25A) Электродвигатель вентилятора конденсатора кондиционера
F10	(30A) Электрооборудование прицепа
F11	(30A)
F12
F13	(15A) Противотуманные фары
F14	(5A) Противоугонная система
F15	(25A)
F16	(15A) Стоп-сигналы, дополнительный стоп-сигнал, ABS, VSC, J/B ECU, EFI, прицеп
F17	(30A) Бензин Электрооборудование прицепа
F18	(50A) Регулировка заднего нагнетателя
F19	(50A) Дополнительный электрический отопитель
F20	(50A) Дополнительный электрический отопитель
F21	(50A) Дополнительный электрический отопитель
F22	(40A)
F23	(40A) Электрооборудование прицепа
F24	(40A) Усилитель рулевого управления
F25	(30A) Омыватель фар
F26	(30A) Обогреватель заднего стекла
F27	(60A) Система управления подвеской
F28	(50A) Электродвигатель вентилятора отопителя
F29	(30A) Привод открывания задней двери
F30	(150A) основной блок ECU
F31	(140A-80A) Генератор
F32	(50A) Бензин: Насос подачи воздуха навыпуск
F33	(80A) Бензин: Насос подачи воздуха навыпуск
F34	(40A) Фары
F35	(50A) ABS
F36	(30A) ABS
F37	(30A) Система запуска
F38	(7,5A)
F39	(5A) Многофункциональный блок управления
F40	(7,5A) Лампы освещения салона
F41	(5A) электропитание памяти KAM
F42	(5A) Телефон
F43	(7,5A) Аудиосистема
F44	(30A) Электрооборудование прицепа
F45	(25A) Многофункциональный блок управления
F46	(20A) Замок рулевой колонки
F47	(15A) Счетчик, передние сигналы поворота, боковые повторители поворота, задние сигналы поворота, прицеп
F48	(20A) Бензин:Управление двигателем
F49	(10A) Система управления дроссельной заслонкой
F50	(5A) Генератор
F51	(30A) Аудиосистема
F52	(10A) Навигационная система с радиоприемником, DSS2
F53	(5A) Двойная система запирания, интеллектуальная система входа и запуска кнопкой, потолочный модуль, датчик скорости рысканья и перегрузки, регулировка наклона и длины рулевой колонки, счетчик, охлаждаемый отсек, межсетевой интерфейс ECU, датчик рулевого управления, VGRS
F54	(5A) Фонари освещения порогов дверей, часы
F55	(15A) Дальний свет левой фары
F56	(15A) Фара ближнего света (левая), система коррекции наклона света фар
F57	(10A) Инжектор, зажигание
F58	(5A) Комбинация приборов
F59	(10A) Открытый контур, система подушек безопасности SRS, межсетевой интерфейс ECU, интеллектуальная система входа и запуска кнопкой, ABS, VSC, блокировка рулевого управления, GBS
F60	(15A) Дальний свет правой фары
F61	(15A) Ближний свет правой фары
F62	(7,5A) Управление двигателем
F63	(7,5A)
F64	(7,5A)
F65	(5A) Обогреватель зеркал заднего вида на дверях

Замена предохранителей

Возникают моменты, когда скачок напряжения в электрической цепи настолько сильный, что предохранитель не справляется с поставленной задачей и перегорает. В этом случае потребуется произвести замену детали. Перед тем, как приступать к основным работам, рекомендуется учесть несколько правил:

• Прежде всего, перед проведением замены предохранителя требуется выключить зажигание и отсоединить клеммы аккумулятора. Это обеспечит безопасное проведение работ – владельца авто не ударит током.
• Не рекомендуется заменять предохранитель на элемент, не подходящий по назначению и маркировке. Это может привести не только к нарушению функционирования электрической цепи, но даже к возгоранию всей машины..
• Замену требуется осуществлять с помощью специального пинцета. Также не стоит использовать инструменты с металлическими наконечниками, чтобы не повредить целостность цепи.

Последовательность действий по замене предохранителя представлена следующим образом:

• Сначала отключают зажигание.
• После этого демонтируют крышку блока. Для этого потребуется использовать специальный инструмент, так как крепление крышки осуществляется с помощью винтов и дополнительных фиксирующих элементов.

Затем осматривают содержимое блока на наличие неисправного предохранителя. Если такой есть, его корпус будет темнее остальных. Это является признаком того, что предохранитель перегорел.

• С помощью пинцета вынимают предохранитель из блока и на его место устанавливают новый.
• Монтируют крышку обратно.
• Подключают аккумулятор и включают зажигание.

Если проблема была решена, автомобиль будет работать исправно. В противном случае рекомендуется обратиться за помощь к профессиональным мастерам на СТО. Стоит отметить, что замену предохранителя может осуществить каждый владелец транспортного средства. Работа не представляет собой ничего сложного.

В результате следует сказать, что Тойота Прадо 150 – это автомобиль японского производства с двумя блоками предохранителей и реле, каждый из которых оборудован несколькими элементами.

Данные детали обеспечивают бесперебойную работу электрических цепей устройств, датчиков и механизмов всего автомобиля. В случае неисправности предохранителя или реле требуется незамедлительно провести замену элемента.

Похожее:

1. Предохранители на Ford Mondeo 3Ford Mondeo III – автомобиль производства всемирно известной компании Ford. Данная модель представляет собой среднеразмерное транспортное средство, ставшее популярным среди множества автолюбителей. Как и любой.
2. Предохранители Mazda 626Электрическая цепь любого автомобиля защищена группой защитных элементов. Блоки предохранителей на автомобиле Мазда 626 включают в себя: пластмассовую коробку, предохранители, разъемы и провода. Каждый предохранитель.
3. Предохранители BMW E36BMW E36 – это модифицированная модель 3 серии, производство которой осуществлялось с 1990 по 2000 год. Данный автомобиль пришел на смену BMW E30 и стал.
4. Предохранители Audi 100Автомобили Ауди 100 часто можно встретить на российских автодорогах, несмотря на то, что они имеют довольно приличный стаж эксплуатации. За это время узлы автомобилей износились.
