Где находятся предохранители и реле прикуривателя форд фокус 2

Устройство и классификация предохранителей

На сегодняшний день существует несколько видов предохранителей для авто, которые различаются своей конструкцией, принципом работы и назначением. Существуют также узкоспециализированные модификации защитных реле, которые предназначены для спецтехники и большегрузных автомобилей.

Цилиндрические модификации

Автомобильные защитные реле цилиндрической формы использовались в конце прошлого века и устанавливались на автомобили от отечественных производителей.

Изначально такие предохранители изготавливались одного цвета, однако в последующем в зависимости от показателя номинального тока их стали маркировать различными цветами.

Недостатком такого типа автомобильных предохранителей является возможность получить удар током и ожог пальцев при установке и демонтаже защитных цилиндрических вставок. Реле не стандартизированы, поэтому автовладельцам при выборе приходилось изучать все технические характеристики и только тогда выбирать предохранитель для своего автомобиля.

Ножевые защитные планки

Ножевые планки имеют ряд преимуществ в сравнении с цилиндрическими модификациями. В первую очередь, это полная защита от поражения током и ожогов при их замене. Они имеют специальную изолированную часть, которая выполняется из прочного цветного пластика.

Корпус защитных планок выполнялся с прозрачной вставкой, что позволяло с легкостью определить сгоревший предохранитель и выполнить его замену. В общей сложности предлагалось три типоразмера ножевых автомобильных предохранителей:

• Мини — с посадочным размером 16 мм.
• Стандарт — 19 мм.
• Макси — 34 мм.

Благодаря доступной стоимости и удобству использования ножевые предохранители для автомобилей пользовались популярностью на рынке. Они до сих пор с успехом устанавливаются на автомобили от отечественных и иностранных производителей. К их преимуществам можно отнести доступную стоимость, полную безопасность использования, возможность с легкостью подобрать защитное реле под определенный номинальный ток электроцепи в автомобиле.

Термические разновидности

На современных автомобилях, где требуется максимально возможная защита электроцепи транспортного средства, используют специальные термические предохранители, которые включают одновременно тепловую и электромагнитную защиту.

Конструкция такого реле напоминает автоматический выключатель, используемый в бытовой электросети. При замыканиях и перегрузках срабатывает тепловая и электромагнитная защита, что позволяет одновременно предупредить выход из строя различных электроблоков и не допустить возгорания проводки.

К преимуществам термических разновидностей относят:

• Максимально возможная защита электроблоков и цепи проводки.
• Полная безопасность использования.
• Реле выполняется многоразовым, что позволяет использовать его повторно.

Термические автомобильные предохранители имеют высокую стоимость, однако благодаря своей специальной конструкции такие приспособления являются многоразовыми. На изолированном пластиковом корпусе реле имеются данные по его номинальной мощности, что существенно упрощает выбор.

Показатели порога срабатывания

Одной из характеристик автомобильных предохранителей является их порог срабатывания, то есть величина напряжения в сети, при котором наблюдается оплавление токопроводящей жилки и размыкание цепи проводки в автомобиле.

Расплавление такой защитной жилы происходит из-за воздействия высоких температур при повышенном напряжении в цепи. Соответственно, при изготовлении предохранителей используются различные по своим показателям плавкости жилки. Это позволяет выполнять реле для цепей с определенными показателями напряжения.

Устройство защитного контроля питания в автомобиле

Управление силовой линией с широким гистерезисом мониторинга напряжения — схема

Решение, показанное на рисунке выше, защищает электронику, чувствительную к переходным состояниям — провалам, скачкам и перегрузкам по току, возникающим в источнике питания авто.

Микросхема LTC2966 отслеживает как обратное напряжение, так и слишком низкое или слишком высокое прямое напряжение. Пороги контроля и уровни гистерезиса настраиваются цепями резисторов на выводах INH и INL и напряжениями на выводах RS1 и RS2. OUTA — это выход компаратора UV, а OUTB — выход компаратора OV. Полярность этих выходов может быть выбрана обратной или нормальной по отношению к входам, использующим контакты PSA и PSB. На рисунке они настроены как не инвертирующие. Выходы OUTA и OUTB от LTC2966 подключены к выводу REF LTC2966 и подаются непосредственно на выводы UV и OV LTC4368.

LTC4368 обеспечивает защиту от обратного тока и перегрузки по току. Размер резистора измерения тока R11 определяет допустимые уровни обратного тока и перегрузки. LTC4368 решает, следует ли включить нагрузку, на основании состояния его компараторов максимального тока, а также информации мониторинга от LTC2966. Контакты UV, OV и SENSE (перегрузка по току) как раз и участвуют в процессе принятия решения. Если эти условия выполнены для всех трех выводов, вывод GATE будет подтянут выше напряжения VOUT, и нагрузка будет подключена к источнику питания через двойной N-канальный MOSFET в линии питания. Если любой из трех выводов имеет неправильный уровень напряжения, вывод GATE опускается ниже VOUT и нагрузка обесточивается.

Пусковые переходные процессы генерируются, когда зажигание запитывается для запуска автомобиля. В этом включении канал A LTC2966 настроен на обнаружение переходного состояния при запуске. Переходные процессы во время сброса энергии возникают при выключении двигателя. На клемме аккумуляторной батареи возникают скачки большой амплитуды, когда ток в линии автомобиля внезапно прекращается. В этом случае канал LTC2966 настроен на обнаружение переходного процесса сброса энергии при остановке двигателя.

График Vout к Vin

На графике показаны входные напряжения во время работы. Запуск двигателя (канал A) обнаруживается таким образом, что он активируется при падении напряжения ниже 7 В и повторно активируется напряжением выше 10 В. Вторая защита (канал B), предназначенная для обнаружения остановки двигателя, настроена на активацию в момент, когда напряжение превышает 18 В, и должна отключаться, когда оно падает ниже 15 В. Эти напряжения возникают непосредственно из кривой запуска и остановки машины, определяемой стандартами производителя.

При необходимости можно выбрать другие диапазоны напряжения, которые легко настраиваются путем изменения значений сопротивления элементов делителя напряжения на линиях INH и INL микросхемы LTC2966.

Делитель сопротивления для выбора пороговых значений напряжения

На рисунке выше показано, как это устройство вычисляет значения компонентов для делителя напряжения, который настраивает пороги напряжения отключения схемы. REF вывод LTC2966 подает опорное напряжение 2.404 В.

Выбор диапазона и полярности выхода компаратора

Рисунок показывает конфигурацию диапазона и выходной полярности схемы. Выбор диапазона для каждого канала основан на диапазоне напряжений конкретного канала, который необходимо контролировать. Диапазон настраивается контактами RS1A / B и RS2A / B. Полярность выходных контактов LTC2966, вне зависимости от того, установлены ли они на высокий или низкий уровень, определяется совмещением контактов PSA и PSB. В этом включении входные контакты LTC4368 определяют полярность выходных контактов LTC2966. Чтобы нагрузка была запитана, вывод UV должен быть больше 0,5 В, а вывод OV меньше 0,5 В.

Как Снять Прикуриватель На Форд Фокус 2

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

• Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут:  …

https://youtube.com/watch?v=lnIwhWpiIuA

Как сделать кнопку прикуривателя ?

Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен…

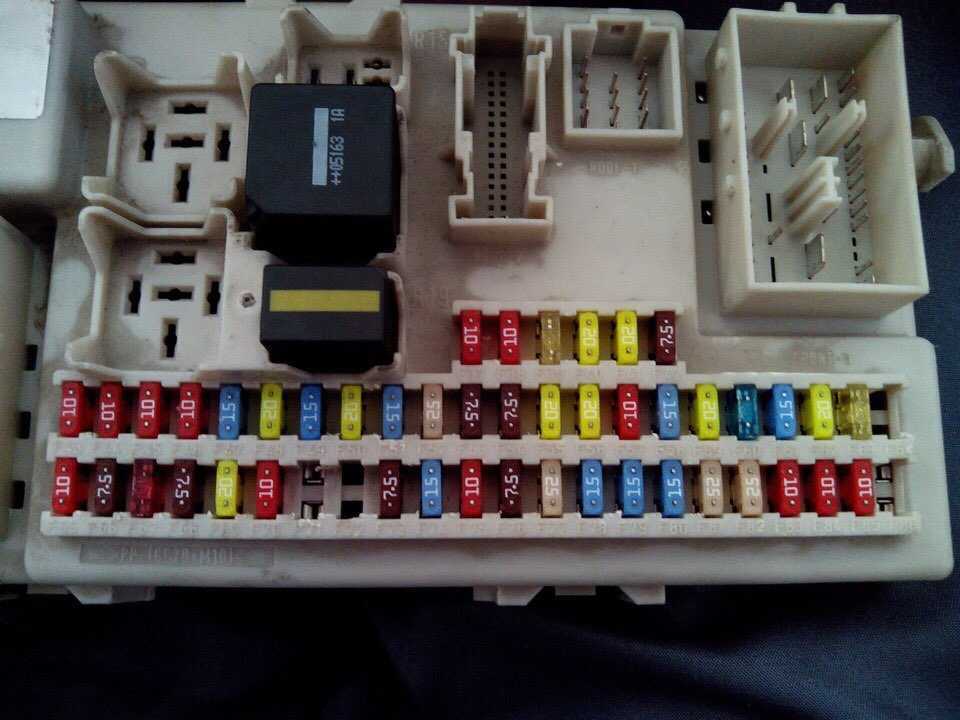

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя

Заглушить мотор Ford Focus и выключить зажигание.

Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки

В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.

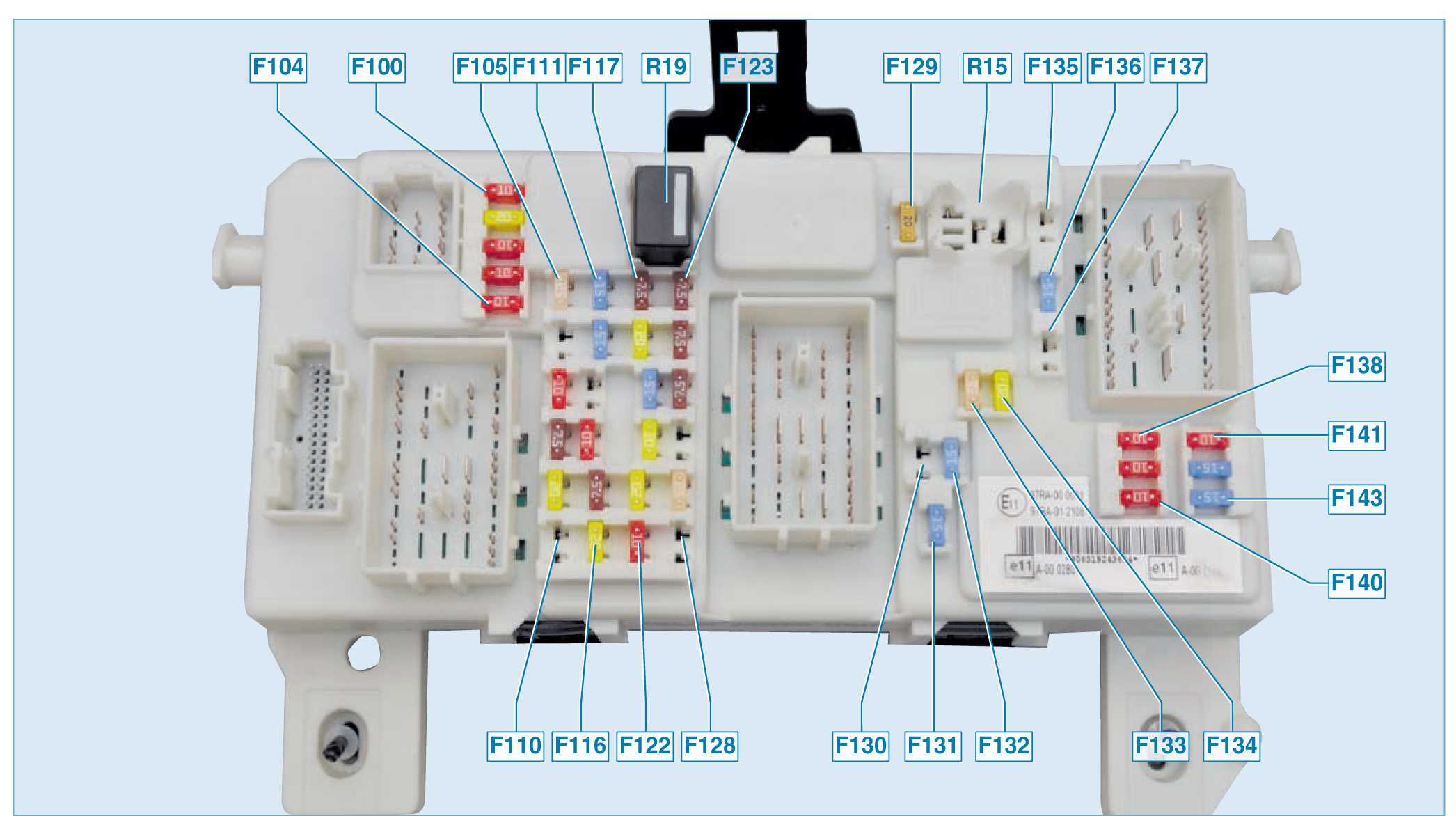

Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока

В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.

гдеI nom – номинальный ток защиты предохранителя, А;P max – максимальная мощность нагрузки, Вт;U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA)	10	50	100	150	250	500	800	1000	1200	1600	2000	2500	3000	4000	6000	8000	10000
Номинал стандартного предохранителя, А	0,1	0,25	0,5	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	15,0	20,0	30,0	40,0	50,0

Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Мощность электроприбора, ватт (BA)	до 50	до 75	до 100	до 150	до 200	до 250	до 300	до 400	до 600	до 700
Номинал стандартного предохранителя, А	5,0	7,5	10,0	15,0	20,0	25,00	30,0	40,0	60,0	70,0
Цвет корпуса предохранителя	оранжевый	коричневый	красный	голубой	желтый	прозрачный	зеленый	фиолет	синий	черный

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

Онлайн калькулятор для определения тока предохранителя

Максимальная мощность нагрузки, Вт:

Напряжение питающей сети, В:

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.

Блок в моторном отсеке

Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.

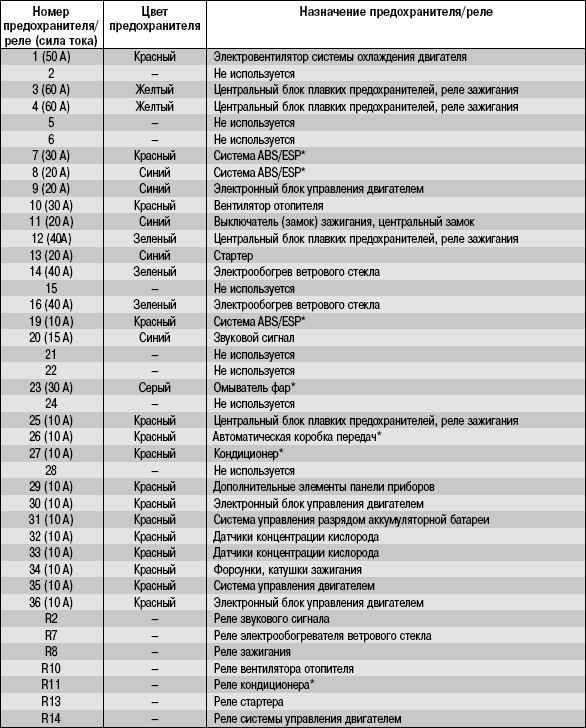

Предохранители под капотом

F1, 40А — вентилятор охлаждения радиатора. Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.

При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости. Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.

F2, 80А — усилитель руля.

Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.

Техника безопасности

Ножевые предохранители, представляющие потенциальную опасность электротравм при замене.

Каждый тип предохранителей требует свой подход к обслуживанию и замене.

• Некоторые типы предохранителей (особенно для больших токов) могут представлять опасность для простого потребителя и требуют обслуживания со стороны квалифицированного персонала.
• Самовольное увеличение номиналов может повлечь за собой повреждение электропроводки высокой температурой вплоть до пожара.

Замена предохранителей

• Замена предохранителей бытовым пользователем может производиться только при снятом напряжении и нагрузке. Замена предохранителя под нагрузкой может привести к возникновению электрической дуги и, как следствие, — повреждению глаз, ожогам рук, порче держателя предохранителя. Однако конструкция многих советских потребительских щитов не предусматривает предварительного отключения перед заменой предохранителя; это объясняется тем, что при откручивании пробки в момент отсоединения корпус находится всё ещё в патроне и, следовательно, потребитель не имеет доступа к дуге. Однако, после снятия предохранителя потребитель имеет доступ к находящимся под опасным напряжением токоведущим частям. В странах Европы для устранения этого недостатка используется более безопасный разъединитель предохранителей с номиналами пробковых предохранителей.
• В электроустановках до 1000 вольт замена предохранителей с открытыми токоведущими частями должна производиться квалифицированным персоналом с использованием средств защиты лица и глаз, специальными клещами, рука меняющего работника должна быть защищена диэлектрической перчаткой. Так же можно встретить диэлектрическую перчатку со вшитыми клещами для замены предохранителей.
• Замена высоковольтных предохранителей может производиться только при закороченном на землю питании.

Использование предохранителя в качестве коммутационного аппарата

Принципиальная схема защиты от случайного возвращения напряжения

Почти всегда при работах в электроустановке существует необходимость снять напряжение для безопасного проведения тех или иных работ в электроустановке. Если в щитах производственных электроустановок коммутационные аппараты имеют короткозамыкатель на землю; то аппараты в щитах простых бытовых потребителей ограничиваются более простыми конструкциями, всего лишь разрывающими цепь в случае аварийной ситуации. Зачастую, при проведении электроработ в жилом секторе ограничиваются только отключением предохранителя, причём отключенный на время проведения электроработ предохранитель никак не помечается — при случайном включении кем-то посторонним, производящие в отключённом сегменте электроработы люди окажутся под опасным напряжением. На время проведения электроработ необходимо вынимать фазный(-е) провод(а) из предохранителя на стороне потребителя, чтобы случайное включение посторонними лицами не поставило под угрозу жизни производящих в данном сегменте электроработы людей и не вызвало их электротравмы.

Выбор предохранителей

Измерительный прибор для измерения тока короткого замыкания

Выбор должен происходить исходя из технических возможностей проводки/защищаемого электрооборудования.

При нарушении этих условий чрезмерный ток может повредить розетки и другие элементы электроустановки, а также привести к пожару . Форма патрона для плавких предохранителей может быть такой, что установить в него предохранитель большего номинала невозможно.

При необходимости подключения очень мощного электроприбора сто́ит позаботится о предварительном отключении всех не нужных в данный момент электроприборов , это часто предотвращает срабатывание предохранителя.

Следует также обратить внимание на приборы, способные выйти из строя при неожиданных включениях/выключениях и при больших колебаниях напряжения в сети: электромоторы (в том числе моторы компрессоров в холодильниках), компьютеры , цветные телевизоры (с катушкой размагничивания на кинескопе) и видеомагнитофоны

Жучок

Иногда при отсутствии в наличии необходимого предохранителя, или с целью сознательного обхода защиты, используют металлическую перемычку между контактами — «жучок». Однако следует иметь в виду, что, выгорание предохранителя свидетельствует о наличии более серьёзных проблем в электрической цепи, в частности, о коротком замыкании. Замена штатного предохранителя «жучком» может привести к выходу из строя более дорогих комплектующих и/или к возгоранию. Последнее часто является причиной пожаров .

Расчет диаметра проволоки плавкого предохранителя

Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.

Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки.

При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемый изделием. Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из нижеприведенной таблицы определить какого диаметра нужен провод.
