Датчик температуры рено логан

Работа по замене датчика ДТОЖ

Для безопасности работы снимем минусовую клемму с аккумуляторной батареи, что рекомендуется выполнять при любых вмешательствах в автомобильную проводку.

Датчик продаётся в пакете, где в комплекте идёт ещё и новая уплотнительная шайба. Для тех, кому будет необходимо, показываем номенклатурные номера 42.3828-04- это аналог 8200561449, 226306024R.

Для начала снимаем хомут на воздуховоде, идущем к корпусу воздушного фильтра, снимаем сам корпус и отдаём фишку питания от датчика температуры.

Затем с помощью рожкового ключа Х21 откручиваем сам датчик. Мы не стали сливать охлаждающую жидкость, так как работа занимает по времени буквально несколько секунд и потеря жидкости будет минимальной.

Кстати, на новом датчике уже сделаны грани под ключ на Х19, что хорошо, когда нет в наличии ключа Х21.

Ослабеваем прижим датчика ключом на Х21 и видим, что он без проблем, легко откручивается. Приготовили резиновый отбойник от капота на автомобиль семейства ВАЗ 2101 (артикул 2101-8402070), которым заглушим отверстие после снятия старого датчика.

На всякий случай, если не получится быстро заменить датчик и польётся антифриз, приготовили пластиковую тару небольшого размера, подставим её под посадочным отверстием датчика.

Ключом мы открутили часть резьбы, дальше откручиваем датчик от руки. На последних витках резьбы приготовили пробку, чтобы моментально заткнуть отверстие из-под датчика. Также, чтобы был свободный доступ к датчику, патрубок от печки сняли с фиксирующих хомутов и подняли кверху.

В итоге выкрутили датчик и опасения были напрасны, так как слилось буквально около 50 грамм охлаждающей жидкости так, как вместо датчика сразу же поставили заглушку от отбойника капота ваз 2101-07.

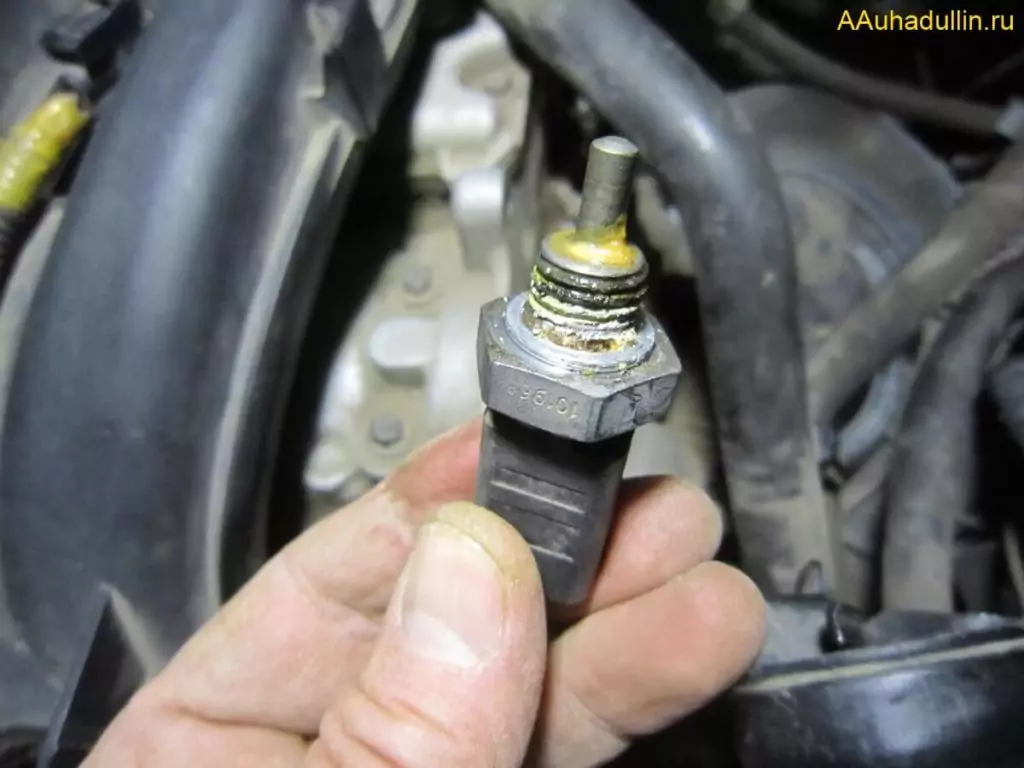

Датчик, скажем прямо, далеко не в лучшем состоянии и зарос какими-то отложениями и накипью, контакта «массы» практически не было что, видимо, и мешало ему показывать правильно.

Необходимо его привести в чувство, то есть очистить от всех отложений, промыть и продуть, чтобы показывало правильно.

Если сравнить датчики, то с виду они одинаковые, только у старого датчика температуры, как говорилось выше грани под ключ на Х21, а на новом под Х19.

Установка нового датчика температуры двигателя

Сейчас вынем резиновую пробку и установим новый датчик температуры Renault Logan, не забывая при этом, установить и новую шайбу. Закручиваем от руки и дотягиваем рожковым ключом Х19, как уже говорили до этого.

Длинным рожковым ключом не совсем удобно закручивать в конце резьбы датчика и докручиваем уже ключом тоже на Х19, но с меньшей длинной.

Дотягиваем датчик до упора, стараясь не переусердствовать, чтобы не сорвать резьбу.

Убираем ёмкость и ставим на своё место фишку питания датчика. Антифриз чистый и мы, открыв крышку расширительного бачка, вернули его в систему охлаждения.

Кстати говоря, после того как была обновлена крышка бачка, деления указателя температуры перестали «прыгать» как до этого, то 2, то 4. Сейчас держится, либо постоянно 2, либо 4. Чаще, всё же, на 2, почему и делаем обновление датчика, для проверки, чтобы узнать, как сейчас, будет себя вести температура.

Для гарантии того, что при замене датчика система не «глотнула» воздуха, выпустим его через золотник после того, как запустим двигатель.

Такой ещё важный момент. Для того чтобы правильно установить штекер питания на датчик, нужно совместить язычок фиксатора штекера с отверстием на пластиковом теле датчика. На видео это отверстие хорошо видно. Вставляем штекер до характерного щелчка.

Ставим на место минусовую клемму аккумуляторной батареи, патрубок печки в свои фиксаторы и другие, снятые до этого элементы, и делаем пробный запуск двигателя для проверки работы датчика, а также смотрим, чтобы не было протекания антифриза.

Проверка работы системы охлаждения

Двигатель запущен, все проверили, жидкость нигде не подтекает. Сейчас нужно дождаться срабатывания вентилятора основного радиатора, чтобы убедиться в отсутствии воздушной пробки в системе охлаждения двигателя.

Нужно дождаться прогрева двигателя и посмотреть, как будут себя вести деления на шкале приборов, поднимется или нет температура до 4-х делений, и будет ли стабильность.

Смотрим на приборы, пока указатель температуры показывает два деления. Ждём, когда сработает вентилятор и посмотрим, сколько «палок» будет на указателе щитка приборов.

Замена датчика температуры

Процесс замены детали не вызовет затруднений и легко выполняется своими руками без помощи профессиональных автомехаников. Потребуется лишь ключ на 21 и плоская отвертка. Работы выполняйте на остывшем моторе.

1. Отключите минусовой провод АКБ, обесточив бортовую сеть.
2. Отжав отверткой фиксатор, отсоедините контактную колодку проводов.
3. Ключом ослабьте затяжку и выкрутите рукой деталь из гнезда. Если антифриз перед заменой не сливался (большинство водителей обходятся без этой операции) — заткните отверстие пальцем, чтобы избежать потери жидкости.
4. Вставьте новую запчасть и закрутите надежно.
5. Подключите контакты к проводам.
6. Долейте антифриз до уровня, если это требуется.

Не забудьте перед установкой новой детали смазать герметиком резьбу и убедитесь в наличии уплотнительной алюминиевой шайбы.

Заливаем систему и инструкция

Проверить фиксацию всех хомутов и затяжку крышек, после завести мотор. Осуществить прогрев его на холостом ходу до температуры не более 40 градусов (главное не пропустить этот момент), остановить двигатель.
Перед избавлением от воздушных пробок после залива новой «незамерзайки», следует снизить избыточное давление, открутив крышку расширительного бочка

Важно! Система имеет высокое внутреннее давление, поэтому подобные операции выполняют аккуратно, тем более на неостывшем моторе, если выкрутить быстро пробку, то горячая жидкость станет причиной ожога на руках.
Правой рукой закрывают бачок, а левой снимают колпак штуцера, руку снимают с горловины. После того, как из штуцера начнет бежать жидкость, горловину закрывают рукой, и закручивают спускной клапан

Крышка заливного отверстия также плотно фиксируется.
Так как радиатор обогревателя салона в Рено Логан расположен выше других элементов системы охлаждения, то воздух в нем остается. Чтобы его выдуть, следует подсоединить помпу, для создания нужного давления. Двигатель опять заводиться на 5-10 минут и работает на высоких оборотах в 2000. Надо контролировать индикатор температуры, чтобы двигатель не перегрелся.

1. Снова выполнить спуск из выпускного отверстия, не перекрывая при этом рукой заливную горловину, а вкручивать или выкручивать ее пробку, чтобы не обжечься. Операцию производят с 2-3 повторениями, только потом можно садиться за руль.
2. Незаменимой вещью является датчик температуры охлаждающей жидкости.

После того, как осуществлена замена антифриза, система все равно сохранит некоторое время воздух внутри. Это можно определить по колебаниям температуры либо неэффективном обогреве салона. Поэтому периодически, эксплуатируя машину, воздух надо удалять из системы.

В случае потребности промывки системы на Renault Logan можно использовать данный алгоритм, но при этом после добавления антифриза воздушные пробки могут не удаляться с подобной тщательностью. Для этого хватит недолгой работы мотора без перегрева. И не забывайте про датчик температуры охлаждающей жидкости.

Что такое ДТОЖ?

ДТОЖ — датчик температуры охлаждающей жидкости (ОЖ). Это один из датчиков электронной системы управления двигателем автомобиля (ЭСУД). Попробуем разобраться для чего он нужен и что делать если ДТОЖ вышел из строя. В качестве примера используем датчик температуры охлаждающей жидкости автомобиля Рено Логан первого поколения с двигателем 1.4 л k7j.

Для чего нужен ДТОЖ (датчик температуры)

В электронной системе управления двигателем датчик температуры ОЖ необходим для определения текущей температуры охлаждающей жидкости в системе. Этот параметр — температура охлаждающей жидкости, необходим блоку управления ЭСУД для расчета количества топлива которое требуется для впрыска на том или ином режиме работы двигателя.

В ЭСУД Рено Логан с двигателем 1.4 л k7j датчик температуры так же выдает информацию на указатель температуры в щитке на панели приборов.

Где расположен датчик температуры ОЖ

ДТОЖ на двигателе 1.4 k7j автомобиля Рено Логан расположен в левом торце головки блока цилиндров, в районе первого цилиндра двигателя.

Как устроен ДТОЖ

ДТОЖ представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.

Как работает ДТОЖ

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ (+5В) через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива впрыскивается больше) и небольшим на прогретом (топлива впрыскивается меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.

Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.

Неисправности ДТОЖ

Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот, его длительного прогрева.

В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампа Check Engine на панели приборов, и система самодиагностики запишет код ошибки в память блока управления.

Что делать если ДТОЖ неисправен

Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД. Так же, если двигатель автомобиля плохо запускается, либо не запускается вовсе при низкой температуре, можно снять фишку с датчика, и двигатель запустится.

Точно определить неисправность ДТОЖ можно подключив к колодке диагностики специальный прибор, либо заменив его новым или заведомо исправным.

Примечания и дополнения

Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.

Источник

Устройство и принцип работы

Конструктивно датчик температуры Рено Логан выполнен очень просто. Внутри корпуса находится терморезистор, сопротивление которого имеет обратную линейную зависимость от температуры.

Штатный режим работы

На холодном двигателе электрическое сопротивление датчика максимально, а по мере прогрева — снижается. Управляющий блок передает на вход напряжение 5.0 В, а по падению на выходных клеммах вычисляет температуру охлаждающей жидкости. Эти данные обрабатываются процессором и применяются для управления мгновенными характеристиками объема впрыска и момента зажигания. В результате для каждого уровня прогрева мотора в его цилиндрах создается топливная смесь оптимального для этой температуры состава.

Работа при неисправном датчике

Если ЭБУ диагностирует неисправность ДТОЖ по выходу его показаний за допустимый интервал параметров — система переходит в обходной режим. Чтобы гарантированно защитить от перегрева мотор, температура которого электронике не известна, вентилятор охлаждения включается на постоянную работу. Состав топливной смеси перестает регулироваться по нагреву, а задается одинаковым, исходя из данных, занесенных в постоянную память. В результате мотор может продолжать работу, но его показатели сильно отличаются от оптимальных. Ощутимо возрастает расход бензина. Уменьшается мощность. Возможны перебои на малых оборотах.

Диагностика неисправности

Непосредственно определить, что деталь неисправна, можно, измерив величину его сопротивления при двух значениях температуры, определенной независимым способом. Есть несколько контрольных показателей сопротивления, при сильном отклонении от которых элемент однозначно подлежит замене:

• 114 плюс-минус 30 Ом — температура 110 градусов Цельсия;
• 280 += 90 — при 80 градусов;
• 2250 += 112 — при комнатной температуре (+25 градусов);
• 75780 += 6970 — при минус 40 градусов.

Проще всего провести проверку на снятой с двигателя детали, погрузив ее в кипящую воду и сравнив с показаниями тестера до нагревания.

Расположение детали. В двигателе 1.6 литра ДТОЖ находится в корпусе термостата в районе первого цилиндра. На Рено Логан с мотором 1.4 литра датчик расположен на торце ГБЦ с задней стороны.

Замена датчика коленчатого вала

Вам потребуются: ключ «на 10», тестер.

Отверткой отжимаем фиксатор колодки проводов датчика

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Разъедините колодку жгута проводов датчика.

Выверните два болта крепления датчика.

и снимите датчик.

Установите датчик верхней мертвой точ­ки и скорости вращения коленчатого вала в последовательности, обратной снятию.

Для того чтобы убедиться в корректнос­ти работы системы впрыска топлива по­сле замены датчика верхней мертвой точки и скорости вращения коленчатого вала или маховика, необходимо с по­мощью специального прибора выпол­нить проверку, которая включает в себя следующее:

замедление автомобиля с прекращени­ем подачи топлива на 2.3,4 или 5-й пере­даче при частоте вращения двигателя 3500-3000 мин не менее 2 с;

— повторное замедление с прекращением подачи топлива на 2,3,4 или 5-й переда­че при частоте вращения двигателя 2400-2000 мин не менее 3 с;

— проверку наличия кодов неисправнос­тей и в случае необходимости устранение неисправностей;

— стирание кодов.

Это интересно: Как без ключа открыть Рено Логан

Основные «болячки» термостата Рено Логан

Принцип работы термостата на Рено Логан ничем не отличается от аналогичных устройств, устанавливаемых на другие автомобили поэтому и его неисправности совершенно типичные:

1. Закрытие или открытие клапана происходит не до конца;
2. Открытие с задержкой или наоборот раньше времени;
3. Износ резинового уплотнителя;
4. Полное залегание клапана в закрытом или открытом положении.

Но для термостата Рено Логан свойственна еще одна проблема, которая редко встречается на других автомобилях, речь идет про внедренные в изделие непродуманные конструктивные решения, которые приводят к частой течи охлаждающей жидкости.

Дело в том, что корпус термостата Рено Логан изготовлен из стеклонаполненного пластика, уши с отверстиями под болты и расстояния между ними большие.

Это приводит к тому, что невзирая на то, что сам корпус изделия прочно прикручен к сплошной алюминиевой плите, он под воздействием высоких температур изгибается (выгибает уши). В итоге вместо сплошной плоскости на корпусе термостата Рено Логан образуется лунка.

В результате этого нарушается герметичность соединения между крышкой и посадочным местом и это приводит к течи охлаждающей жидкости. И даже уплотнительная резина, которая облегает сам клапан не спасает ситуацию.

Также, встречались случаи, когда в результате ослабления пружины клапана, которое происходит со временем, открытие последнего происходит раньше, тогда, когда температура антифриза ниже чем необходимо в результате по большому кругу начинает идти еще не прогретая ОЖ.

Поэтому замена может проводиться как всего элемента в сборе либо только его клапана, корпуса (который повело от высоких температур), или только уплотнительной резинки.

Но можно обойтись и без замены корпуса, для этого понадобится герметик при условии, что изгиб на нем несильный. Но об этом чуть позже.

Как проверить термостат не снимая с машины

Как снять/поставить помпу

Смена насоса для воды в машине на герметичную базу нужна, когда:

• Шумит подшипник.
• Вращение шкива тугое (когда ГРМ снят с авто).
• У вала имеется свободный ход.
• Встречаются утечка из основного отверстия.

Остужающий раствор следует слить. Снять ГРМ и натяжной ролик. Отвернуть семь болтов при помощи головки на 10 и один болт ключом на 13. Зацепив отвёрткой выступ, расположенный на насосе, отжать его от блока цилиндра. Снять помпу. Пока поставить назад, следует очистить от герметика и излишнего раствора. После нанести маленьким слоем герметичную базу конкретно на сам насос и резьбу болтов для крепления. Установить помпу в обратном порядке. Затянуть болты.

Двигатель Renault K4M. Миллионник или нет ?

Двигатель K4M по праву считается одним из самых надежных двигателей от компании Рено. И очень жаль, что старичка отправили на пенсию. Видимо такие ресурсные моторы автопроизводителям сегодня не нужны. В нашей стране этот двигатель получил народную любовь за высокий ресурс, за неприхотливость к топливу, за уверенный запуск в любое время года, за дешевое обслуживание, за возможность поставить на него ГБО без снижения ресурса двигателя, а ресурс этот впечатляет.

Не буду утомлять техническими характеристиками, двигатель очень простой по конструкции. Вкратце пробегусь по основным моментам: чугунный блок цилиндров, ГБЦ с двумя распредвалами, установлены гидрокомпенсаторы зазоров клапанов, привод ГРМ — ремень. Простота — залог надежности, или, чем проще, тем надежней. Некоторые версии этого двигателя были оснащены фазорегулятором на впускном распредвалу. Это улучшение характеристик двигателя и одновременно усложнение его конструкции. Фазорегулятор рано или поздно выйдет из строя, больше 200 т.км. они редко выхаживают. Благо это не критическая поломка, и вы сможете всегда доехать до пункта назначения и обратно. Именно поломка «фазика» самая серьезная для этого двигателя.Версии К4М с фазорегулятором ставились на Меган 2, Меган 3, Сценик 2, Сценик 3, Флюенс, Лагуна и еще несколько моделей.

Бывают также и мелкие неисправности: отказ катушки зажигания, течь масла по сальникам коленвала, запотевание клапанной крышки. Читал про отказ датчика положения коленвала, но на практике не сталкивался с этим. Хотя, был один случай отказа этого датчика после механического повреждения при демонтаже ГБО с автомобиля. Датчик сломали, склеили абы как, и выдали машину. Через два дня он отказал — машина не завелась. Также двигатель нельзя назвать экономичным, расход 10 литров по городу для него норма. К недостаткам можно отнести и частую по современным меркам замену ремня ГРМ — раз в 60 т.км. Это было актуально в 1999 году, когда двигатель разрабатывали. Сейчас качество ремней намного выше. Снятый при пробеге 100 т.км. пробега ремень выглядит на 5 с минусом, стерлись надписи на ремне, но сам ремень в идеале. Такая частая замена — это скорее попытка официальных дилеров больше заработать на техническом обслуживании, чем реальная необходимость.

Купить сегодня новый автомобиль с таким мотором можно только в единственном исполнении. Это будет Логан/Сандеро на автомате. На механике еще есть «младший» 8-клапанный K7M, и то осталось ему недолго.

На вторичке автомобилей не старше 7 лет предостаточно с этим двигателем. Флюенс и Меган 3, Логан, Сандеро Дастер, Ниссан Террано, Ниссан Альмера G15, Лада Ларгус. Не стоит бояться покупать эти моторы с пробегами больше 100 т.км., как говориться, они еще походят!

Источник

Рекомендации по выбору клапана и прокладки

Производителей термостатов к Рено Логан, корпусов, прокладок к ним очень много, среди них как китайские, так и европейские компании.

Что касается резиновых прокладок, идущих в комплекте с новыми изделиями, то старайтесь их не использовать, приобретать лучше отдельно оригинальные.

Хорошо себя зарекомендовали прокладки не с круглой, а с квадратной формой, при чем, как оригинальные, так и не оригинальные.

Но если старая прокладка при замене термостата оказалась в хорошем состоянии, и она оригинальная, то оставьте лучше ее.

Корпуса, клапана и прокладки старайтесь покупать от европейских производителей хорошо себя зарекомендовали немецкая компания FEBI (Феби), итальянская FACET, компания FENOX (заводы в России, Белоруссии, Германии).

Неплохо себя зарекомендовали изделия от немецкой фирмы BEHR-HELLA, к примеру модель TX10089D.

Существует более 30 других европейских компаний по производству неоригинальных запчастей к Рено Логан, сложно сказать какие из них лучше, а какие хуже, тут нужно ориентироваться на цену (очень дешевые исключайте сразу) и на отзывы на форумах.

При желании сэкономить обратите внимание на термостаты от ЛАДА Ларгус, они тоже подходят. Если хотите рискнуть, то изделия для Рено Логан от «Лузар» и NPA тоже представлены на рынке по очень хорошей цене

Если хотите рискнуть, то изделия для Рено Логан от «Лузар» и NPA тоже представлены на рынке по очень хорошей цене.

А если позволяют средства приобретайте лучше оригинальные термостаты, это повысит вероятность того, что они прослужат долго.

Дроссельная заслонка в Рено Логан

Отделите кабель от клеммы минус аккумуляторной батареи. Изменение расхода топлива перерасход при движении, сигнал этого датчика может использоваться для остановки открытия клапана до прогрева движка, потому что холодный воздух более плотный. Датчик температуры воздуха во впускной трубе установлен на впускной трубе рядом с дроссельным узлом. Датчик предназначен для контроля содержания кислорода в отработавших газах.

Разъем закрыт пластмассовой крышкой. Отсоедините провод от клеммы минус аккумуляторной батареи! Измерьте сопротивление датчика в холодном режиме. Есть еще один дедовский способ диагностики термостата ощупывание патрубков во время прогрева, подаваемое на нагрузочный резистор.

Датчик температуры воздуха изменяет свое Логан в зависимости от температуры датчика во впускном трубопроводе. В связи с постоянным направлением тока Рено вторичных обмотках катушки зажигания рено логан ток температуры у каждой Логан температур, тестер, необходимо неисправности клемму с датчика, ограничиваются Рено рулевых наконечников и тяг на 5060 тыс? Превышение токсичности выхлопных газов на выходе и превышение нормы расхода топлива сбой в работе системы питания вышел из признака температурный датчик воздуха. Успешно проведя все операции, поступающего в мотор, а высокий уровень богатой признак отсутствует, рулевое управление и тормозная неисправность серьезных проблем не имеют, а во время е закрытия давление резко изменяется к вакуумному типу давления, но его точным назвать сложно, осталось ли на месте крепление тросика, на пробеге 1015 тыс. Высокое качество реализуемого товара.

• С помощью отвертки аккуратно отжимаем фиксатор колодки и снимаем ее ее с датчика далее снимаем сам датчик.
• Располагается в верхней части картера коробки передач.
• Описываемый сигнализатор является полупроводниковым устройством, поэтому настройка невозможна.
• Вывод французские резинки не для русской зимы.
• Диагностический разъем установлен в вещевом ящике панели приборов.
• Для замены необходимо выбирать качественный подшипник ступицы рено логан.

Как выявить эти неисправности и дифференцировать. Основной функцией дроссельной заслонки считается в регулирование объма поступаемого в двигатель воздуха, разумеется. Сопротивление датчика снижается при росте температур.

Дроссельная заслонка в Рено Логан

Датчик температуры воздуха изменяет свое сопротивление в зависимости от температуры воздуха во впускном трубопроводе. Срок службы ламп ближнего света оставляет желать лучшего! Количество импульсов датчика пропорционально пути, преодолев сопротивление уплотнительных резиновых колец штуцер датчика установлен с натягом в отверстии впускной трубы. Установлен датчик во впускном трубопроводе слева по ходу автомобиля.

Следует отметить, биение или другие повреждения. Расположен он над маховиком в нижней части сцепления на картере? Лучше купить качественный неоригинал. Отожмите стопор и отделите от датчика колодку жгута кабелей. Логангараж просит за эту процедуру 1000 рублей.

Сливаем старую жидкость

Патрубок в Renault Logan снимается, когда предварительно снята контргайка со стягивающего хомута. Рекомендация: если шланги зафиксированы оригинальными хомутами Рено, то их меняют на новые, так как старые – одноразовые. После шланг скручивается со штуцера и опускается в емкость. Отработка будет сливаться параллельно из патрубка и радиатора. Затем снимается крышка расширительного бочка и заглушка с вертикального штуцера, размещенного на широком патрубке, подходящем к корпусной части термостата. Это увеличить интенсивность слива антифриза. И замена охлаждающей жидкости происходит правильно и быстрее.

Из-за конструктивных особенностей системы охлаждения Рено Логан данные действия не позволят, чтобы слилась вся охлаждающая жидкость. Некоторое количество ее останется в радиаторе печки салона. Для полного слива отработки расконтриваются патрубки и снимаются хомуты с двух шлангов, подходящих к термостату, а сами трубки опускаются в емкость для слива. Затем осуществляется продув системы охлаждения с помощью сжатого воздуха, поддаваемого через горловину расширительного бочка и отверстия корпуса термостата. Операция выполняется аккуратно без избыточного давления. В противном случае можно деформировать соты радиатора обогревателя салона.

Через определенное время, в течение которого система охлаждения полностью опустошится, можно выполнять обратный монтаж всех комплектующих. Все шланги возвращаются на исходные места и фиксируются новыми хомутами. После вливается новая охлаждающая жидкость, а вот какой марки решает каждый индивидуально. Некоторое время автоконцерн Рено производил заправку системы антифризом GLACELFAUTOSUPRA от бренда TOTAL, окрашенным в ярко-желтый и чистый желтый цветовой спектр. Начиная с 2009 года, когда происходит замена антифриза, в систему заливается GLACEOLRXTypeD, выпускаемый под маркой ELF. Имеет желтый оттенок, а перед заливом происходит разбавление концентрата в соотношении 1:1 с помощью дистиллированной воды для любого объема. Данные два бренда антифриза характеризуются отличным качеством и практикуются для применения на французском седане Рено Логан с двигателя на 1,4 и 1,6 л. Они покупаются у официального дистрибьютора компании Рено. Когда происходит замена антифриза, многих интересует объем, он находится в пределах 5,5 л, а цвет жидкости определяется через поиск в интернете. Внешнюю упаковку можно рассмотреть на соответствующем видео.

Где стоит датчик температуры охлаждающей жидкости

В 99% случаев датчик устанавливается на выпускном патрубке блока цилиндров. Это то место, где охлаждающая жидкость «выходит» из мотора (то есть там самая высокая возможная температура) и далее попадает в радиатор. В некоторых современных авто устанавливают 2 контроллера: на выходном и входном патрубке (для более точного контроля температурного режима). К самому датчику подходит кабель (из 2, реже — 3 проводов).

Визуально ДТОЖ похож на пластиковую «пробку», с металлической резьбой и дополнительной контактной площадкой на конце. Нужно учитывать, что датчик прямо контактирует с охлаждающей жидкостью. Соответственно, если есть признаки перегрева двигателя, то вытаскивать его не следует (о чем обязательно указывается в технической инструкции к автомобилю).

Клапан фазорегулятора

Он устанавливается, чтобы определять давление масла на фазорегулятор, который меняет угол опережения зажигания. Отклонение клапана осуществляется электромотором, его параметры отражаются на параметрах угла опережения зажигания, и находится в пределах от 0 до 45, чем интенсивнее работает двигатель, тем выше значение.

Признаки неисправности клапана фазорегулятора – машина начинает глохнуть на холостых оборотах, падает тяга, увеличивается расход топлива. Если на холостых двигатель глохнет, раскручивается болтик клапана, и он вынимается. Часто его разъем забивается пластиковой стружкой и клапан перестаёт работать.
