Виды, устройство и принцип работы корректора фар

Тонкости регулировки, корректировки фар

Советы экспертов

Опытные автолюбители дают несколько советов тем, кто хочет самостоятельно отрегулировать фары на ВАЗ-2107 в гаражных условиях.

Всю процедуру нужно выполнять в темное время суток.
Все оборудование должно находится в исправном состоянии, особое внимание необходимо уделить регулятору напряжения и генератору.
Если лампочка фары мутная, то причиной этого может быть нарушенная герметичность соединения оптического узла, а это влияет на уровень потока света. Чтобы восстановить его герметичность, придется склеить герметиком все поврежденные фрагменты.
После завершения процедуры наладки обеих фар, необходимо произвести проверку: в темное время суток выехать на дорогу и проверить автомобильные осветительные приборы в работе.
Самостоятельную наладку фар можно выполнять только для себя, потому что для техосмотра подобная регулировка не подойдет

Для правильной регулировки автовладелец должен обратиться в автосервис к квалифицированным специалистам.

Ездить в ночное время на машине с неотрегулированными фарами также опасно, как и эксплуатировать автомобиль без света. Ночью при движении водитель должен хорошо видеть дорогу, так как от этого зависит не только его жизнь, но и безопасность других участников движения. Чтобы повысить безопасность передвижения в ночное время суток, нужна регулировка фар на ВАЗ 2107, и сделать это может каждый владелец этого транспортного средства.

Корректировка блоков ПТФ

Задача противотуманных огней – обеспечить максимальную видимость авто для встречного транспорта и осветить участок дороги перед машиной, когда мощный свет штатных приборов отражается густой пеленой тумана. Соответственно, лучи должны направляться ниже и параллельно дорожному покрытию.

Чтобы настроить фары данного типа, следуйте такому алгоритму:

1. Определите расстояние от центров блоков ПТФ до уровня земли и проведите на стене соответствующую горизонтальную линию.
2. Вторую линию нарисуйте на таком же расстоянии выше первой. Отметьте вертикальными отрезками центральную ось автомобиля и обеих противотуманных фар.
3. Установите машину напротив стенки, отмерив 10 м. Включите ПТФ и с помощью регулировочных винтов добейтесь, чтобы центры световых пятен оказались в точках пересечения горизонтальных линий с вертикальными отрезками.
4. Опускайте лучи до тех пор, пока расстояние от верхних границ пучков до горизонтальной линии не составит 10 см.

В процессе настройки поочередно закрывать противотуманные фары щитками необязательно. Указанная мера упрощает регулировку – лишний свет не мешает точно определить очертания на стене.

Безопасность участников дорожного движения во многом обусловлена качеством освещения дороги. При этом внешнего освещения в виде фонарей явно недостаточно, особенно в тёмное время суток и при плохой погоде. Если фары на автомобиле слишком тусклые, вы можете не заметить кочку, ямку или выбежавшее на дорогу животное. Нечего и говорить о пешеходах, велосипедистах и даже встречных автомобилях. Вы явно не обрадуетесь, если встретите ночью на междугородней трассе автомобиль, едущий без света.

С другой стороны, слишком яркие фары могут слепить других автомобилистов. Это опасно в первую очередь для вас самих: ведь если водитель встречной машины не справится с управлением, именно вы окажитесь на его пути.

Замена гидрокорректора

Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится.

1. Отсоедините все имеющиеся крепления, хомуты трубок. Устройство нужно отсоединить от кузова вашего автомобиля.
2. Теперь направляемся в салон. Снять ручку управления корректором легко. Для этого она тянется на себя. Находится она, если что, в салоне на приборной панели.
3. Освободите себе пространство, необходимое для ремонта. Заменить гидрокорректор на «десятке» сложно во многом из-за того, что отверстия для прохождения трубок устройства расположены очень неудобно. Именно здесь у большинства новичков возникают сложности, они предпочитают отдать машину на СТО. Но не спешите готовить кругленькую сумму денег.
4. Чтобы получить доступ к агрегату, снимите бачок, в котором находится охлаждающая жидкость. То есть тосол. Освободив проход сверху, вы без проблем продолжите выполнять процедуру замены гидрокорректора.
5. Извлеките цилиндр. Эту часть работы делают из салона. Тяните ручку корректора на себя, что позволит ее снять. Теперь демонтируйте цилиндр головкой на 22 миллиметра.
6. Там вы увидите крышку с предохранителями, которую нужно открыть и потянуть. Так цилиндр окажется в висячем положении, а удерживать его будут шланги.
7. Теперь можно извлечь корректор. Нажмите защелку на исполнительном цилиндре и по часовой стрелке поверните ее до упора. Так девайс легко выйдет со своего посадочного места. Аналогичная операция выполняется со второй фарой.
8. Гидрокорректор от вашего автомобиля проталкивается внутрь салона и снимается.
9. Установка нового устройства осуществляется в строго обратной последовательности демонтажа.
10. Предварительно обязательно убедитесь, что новый гидрокорректор эффективно справляется со своими задачами, дабы вам не пришлось заново разбирать далеко не самый доступный узел.

Статья в тему: Как поменять, проверить и отремонтировать термостат на ВАЗ 2114

Как сделать автокорректор фар своими руками

Если динамический автокорректор своими руками изготовить практически нереально, то электромеханический корректор (ЭМКФ) вполне можно сделать самостоятельно. Такое устройство может заменить гидравлический корректор на всех моделях отечественных автомобилей, для которых это предусмотрено конструкцией головной оптики.

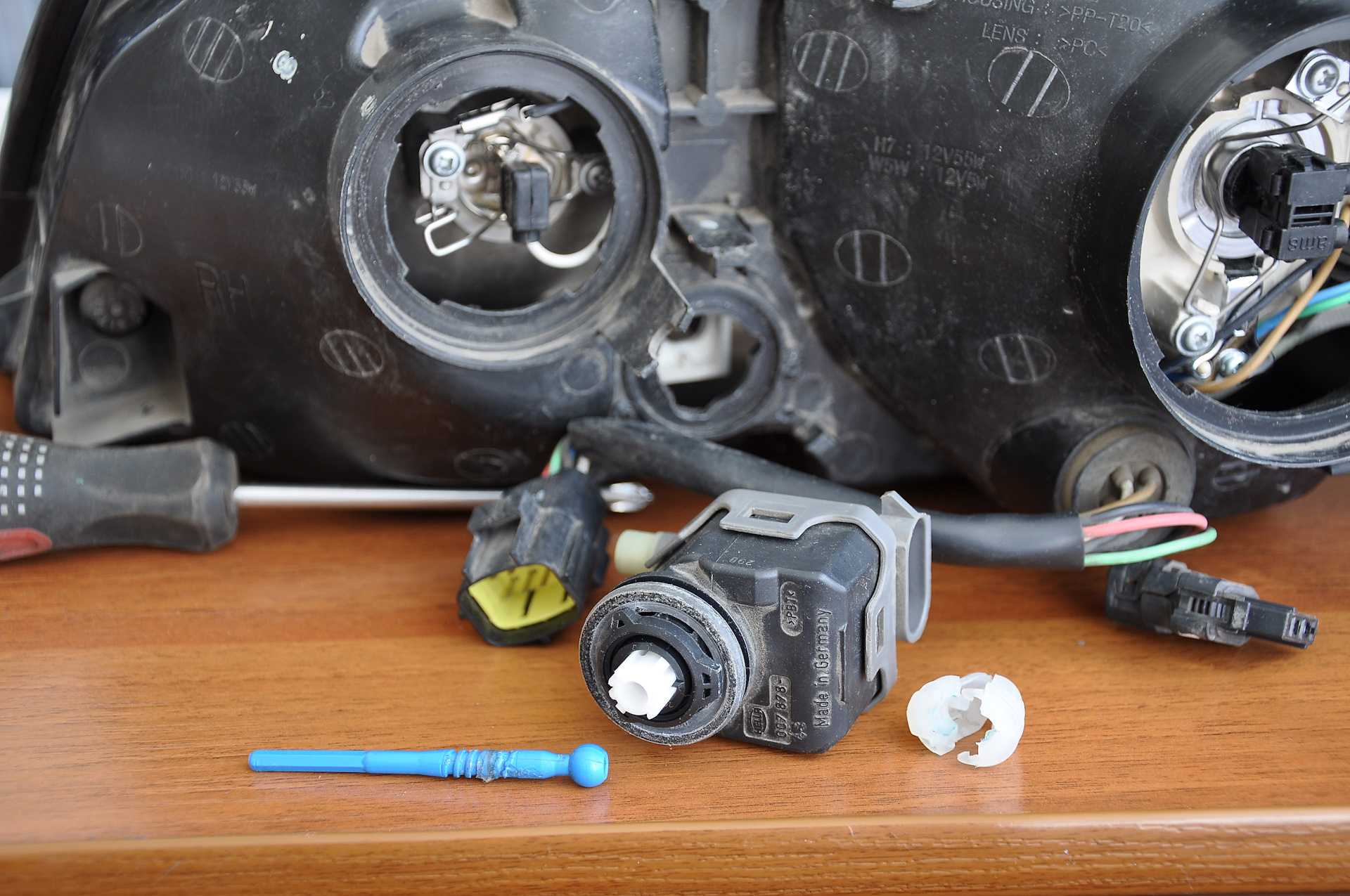

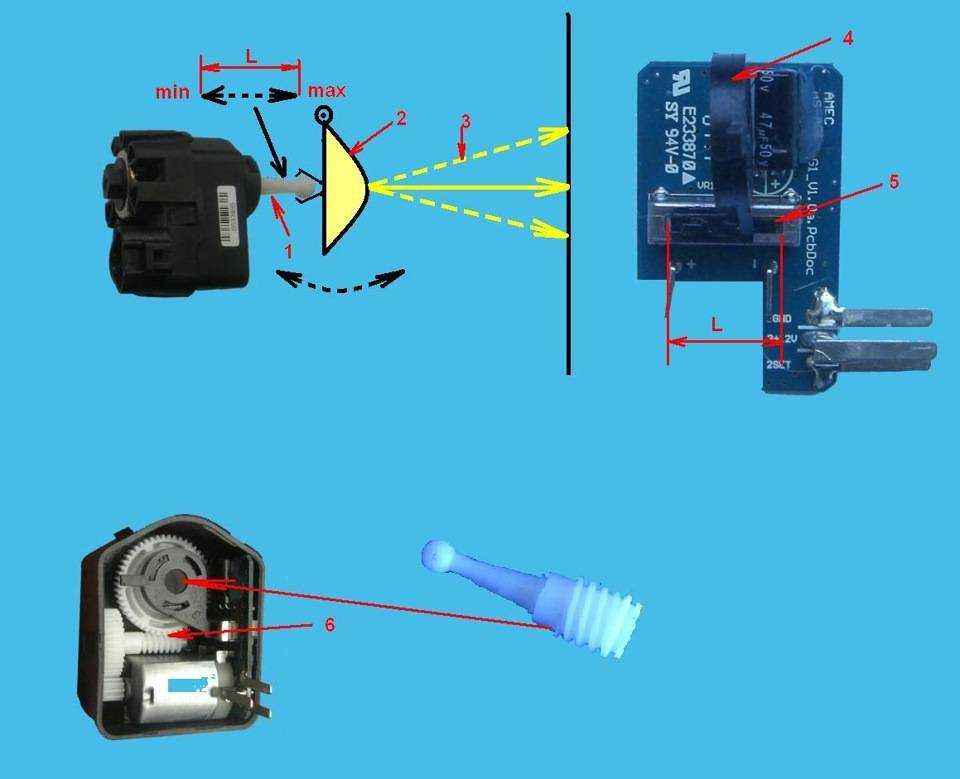

Типовая конструкция электромеханического корректора состоит из моторредукторов, установленных на каждой фаре, и блока управления. Соответствующие компоненты можно приобрести в свободной продаже. Плюс вам понадобится паяльник, провода, крепёжные элементы, клеммы, колодки, кембрик, поливинилхлоридная трубка или другой изолирующий материал.

Установка автоматического корректора фар

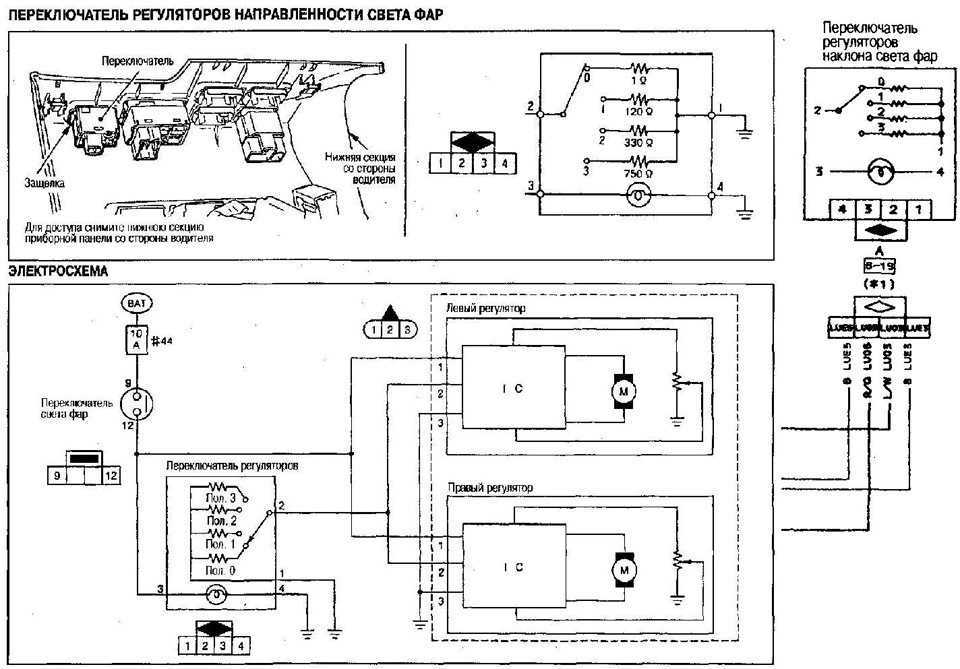

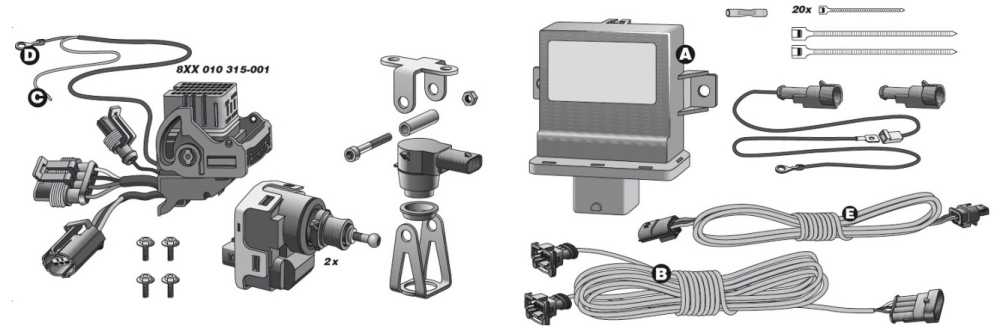

Основные правила установки, схему подключения рассмотрим на примере универсального автоматического корректора фар «Зенит». В комплект входят:

• электронный блок управления;
• 1 либо 2 датчика загрузки оси автомобиля.

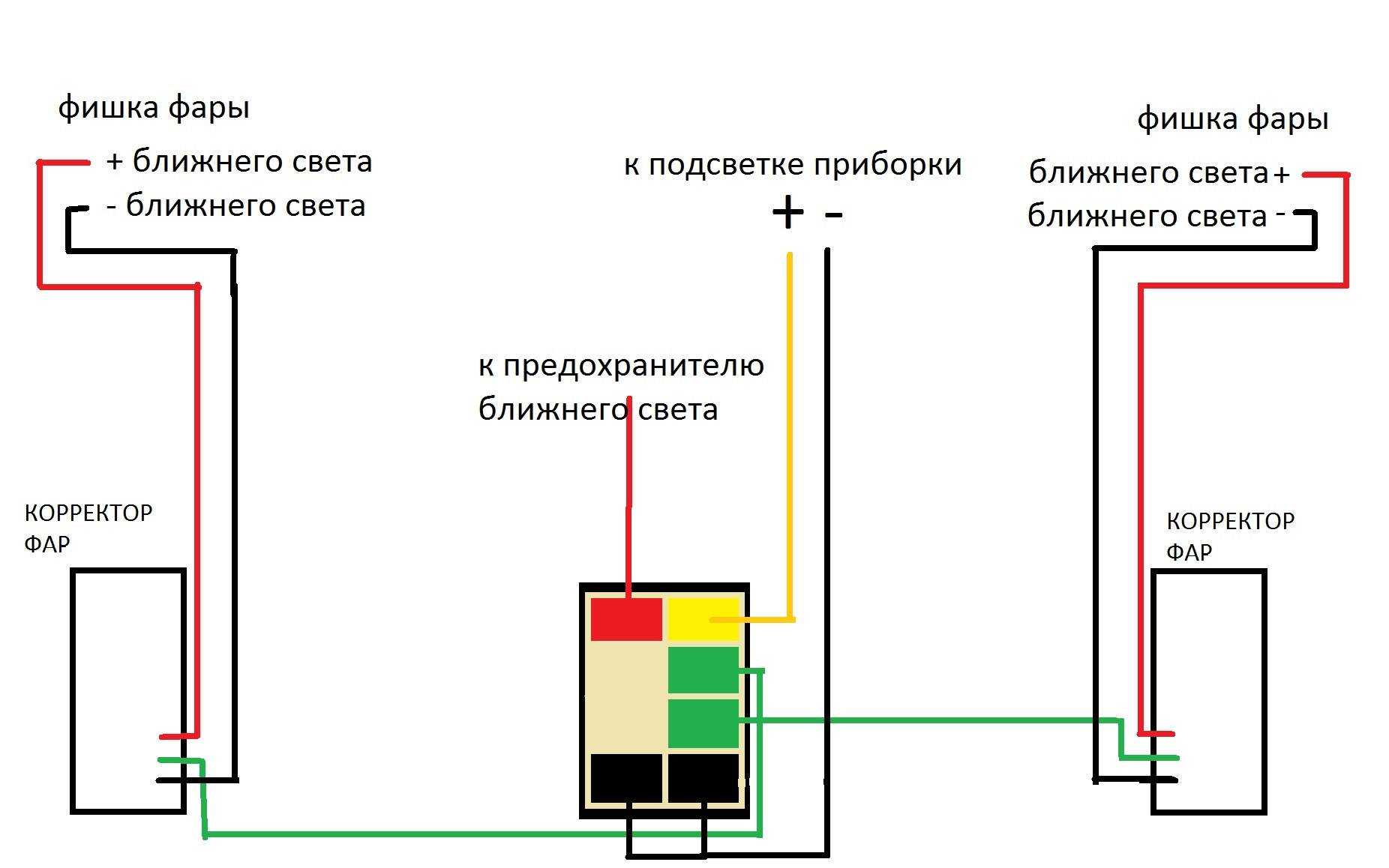

Если на вашем автомобиле не установлен электрокорректор, то 3-х контактные сервоприводы, переключатель на приборной панели, разъемы и приводку придется докупать отдельно. Главная задача при самостоятельной установке – правильно установить датчик загрузки оси автомобиля. Датчик нужно расположить таким образом, чтобы обеспечивался примерно равномерный ход штока по вертикальной оси.

В процессе начальной калибровки задается базовое положение кузова (полный бак, в багажнике только базовый набор самых необходимых вещей). Изменение положения штока относительно базового уровня будет приводить к автоматической корректировке светотеневой границы. Подробную инструкцию по установке вы можете посмотреть на сайте производителя.

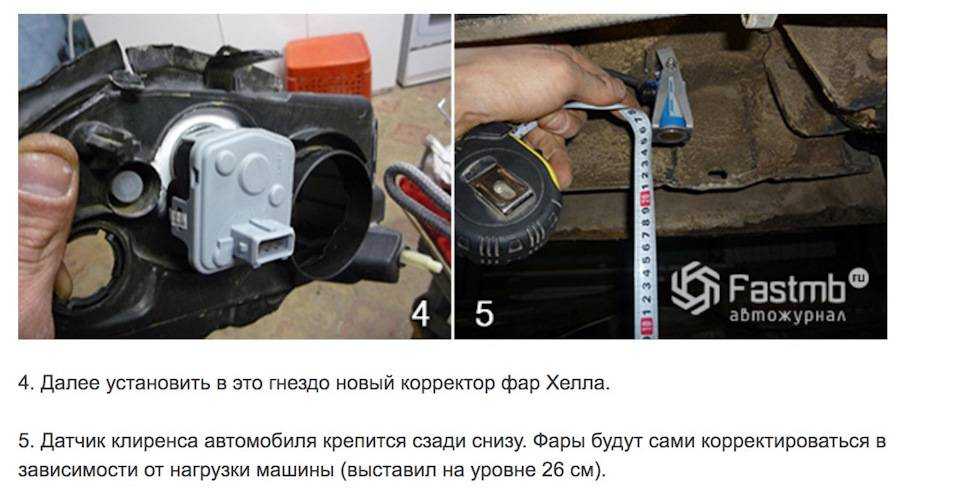

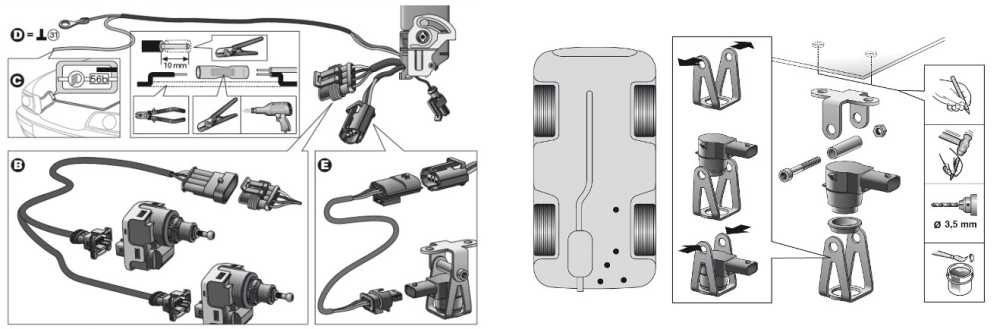

Пример установки датчиков.

Для примера сравните вид штатного автоматического корректора фар, которым владелец доукомплектовал автомобиль своими руками.

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно.
Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Перед настройкой света не забывайте выставить нулевое положение корректора фар.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

Если регулировочные винты не обеспечивают нормальную настройку, стоит ослабить крепление фары и подрегулировать ее положение. Зачастую проблемы со светом обусловлены неправильной установкой.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Принцип работы корректора фар

Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».

Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.

Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.

Необходимость в системе коррекции

При движении автомобиля в ночное время важно, чтобы фары хорошо освещали путь. Однако правильная регулировка не во всех случаях способствует безопасному передвижению в сумерках

Это объясняется тем, что в случаях изменения подвески автомобиля из-за загрузки багажника или присутствия пассажиров, световой поток меняет свою траекторию. В результате это приводит к снижению уровня освещенности фар и ослеплению встречных водителей.

Поэтому возникает необходимость в постоянной корректировке светового потока относительно вертикальной плоскости посредством специальных устройств (не помешает узнать, как работает автокорректор фар). Есть практически аналогичные приборы – датчики автоматического включения фар. Но между ними существенная разница, поэтому не стоит их путать.

Распространенные неисправности фар

Не только на семерке, но и прочих моделях авто возникают разные неисправности, связанные с оптикой. При возникновении поломок их надо попытаться устранить как можно быстрее. Одной из самых простейших поломок является перегорание ламп, в результате чего снижается видимость дороги или вовсе исчезает. Продолжать движение с неисправными фарами строго противопоказано, поэтому рассмотрим, какие еще виды неисправностей возникают с фарами:

1. Повреждение стекла — причинами чаще всего является камешек, который вылетает из-под колес встречно проезжающих или обгоняющих транспортных средств. Стекло необходимо обязательно заменить, так как через трещину может внутрь попасть вода, которая поспособствует перегоранию лампочки.
2. Выход из строя лампы, а точнее перегорание на ней нити накаливания. Если перегорает лампочка, то ее следует заменить. На семерке устанавливаются лампы с двумя нитями накаливания, которые отвечают за работу дальнего и ближнего света. Как правило, лампы перегорают поодиночке, поэтому всегда есть возможность добраться домой с одной исправной фарой.
3. Неисправность стеклоочистителей — на некоторых семерках может быть установлен механизм очистки стекол фар(дворники). Эти очистители позволяют всегда поддерживать стекла прозрачными, что положительно влияет на свет фар.

Если не горят обе фары на ВАЗ 2107, то не стоит торопиться разбирать их. Для начала надо проверить исправность предохранителей, а также реле и проводки.

Особенности блока оптики

Передняя оптика на ВАЗ 2107 представлена в виде пластикового корпуса, внутри которой расположен отражатель и стекло. Стекло выполняет не только защитную опцию, но еще и обеспечивает правильное светоотражение на дорожное полотно. Лицевая сторона имеет прямоугольную форму, и сверху стекла, некоторые владельцы семерок устанавливают пластиковые накладки.

Отличие между пластиком и стеклом является существенным, но оба они имеют свои достоинства и недостатки. К примеру, на стекле не остается царапин, как на пластике, что влияет на качество светового отражения. Пластик в свою очередь более устойчив к механическому воздействию, поэтому при попадании камня, он не разрушается, и защищает от удара стекло. В блок-фарах располагаются лампы ближнего и дальнего света типа АКГ 12-60+55 с цоколем H4. Кроме основного света, в блок фаре также располагаются лампы габаритных огней и поворотников.

Принцип действия автокорректора

Пример: на заднем сидении автомобиля сидят пассажиры или багажник слишком загружен, при этом часть машины заметно проседает. В этом случае свет фар устремлен вверх, что приводит к плохому освещению в темный период времени и в непогоду. При таком положении машины датчик фиксирует изменения, а корректор выравнивает фары так, чтобы свет шел горизонтально, независимо от просадки кузова. Такие действия автокорректора происходят автоматически и совершенно незаметно.

Корректоры фар производятся по принципу конструктивной особенности и принципу работы, и подразделяются на квазистатические и динамические.

• Квазистатический корректор, принцип действия которого основан на изменении установленного угла фар при наклоне кузова, состоит из двух датчиков, фиксирующих положение рамы, исполнительных механизмов, электронного блока управления и клавиш переключения при ручной коррекции.
• Динамический корректор является аналогом квазистатического с единственным отличием: присутствие электроники как в блоке управления, так и в исполнительных регуляторах. Такое устройство обеспечивает мгновенное реагирование угла наклона фары при изменении положения кузова и производится такая корректировка даже при минимальных отклонениях.

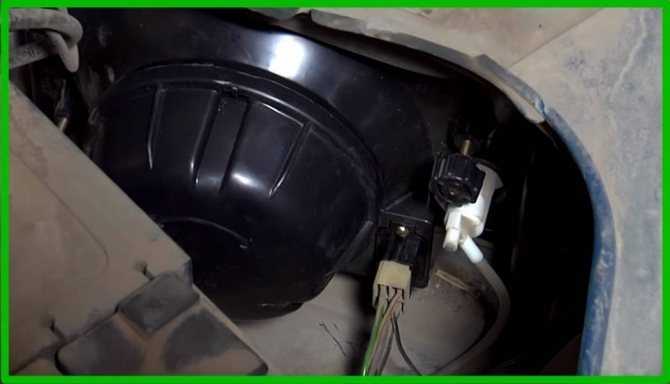

Где находятся регулировочные винты света фар

Когда надо регулировать

Регулировать направление света должен уметь каждый, тем более что в некоторых случаях без неё не обойтись. Настройка света фар автомобиля своими руками процедура простая, поэтому можно сэкономить, если знать, как это делается. Случаи, когда это необходимо:

После замены лампочек (не важно одинарная или раздельная у вас оптика); После замены (одной или обеих не важно), например, повредили вы одну фару и заменили либо заменили обе на более мощные или модные приборы; Ощущение дискомфорта от езды с существующим освещением, тоже признак потребности регулировки; Когда встречные авто, дальним светом мигают вам, они сообщают таким образом, что вы их слепите; Подключили противотуманные, их тоже надо отрегулировать; Если заменили резину или диски на другой диаметр (размер), нужна настройка света фар; После работ, которые изменяют жесткость подвески машины; При прохождении очередного ТО; Перед дальней дорогой (путешествием);

Что такое корректор фар

Для безопасного передвижения в ночное время бывает недостаточно правильной настройка фар. Ведь стоит только измениться высоте какой-либо подвески автомобиля (из-за пассажиров или перевозимого в багажнике груза), как траектория светового луча изменится. Встречные водители будут ослепляться или уменьшится уровень освещения дорожного полотна. Чтобы не регулировать вручную угол наклона фар каждый раз, когда изменилась загруженность автомобиля, был изобретена специальная автоматическая система.

Устройство, предназначенное для поддержки заданного положения оси фары в одной плоскости по вертикали относительно угла, образованного  между осями подвесок и пола (а не дорожного покрытия) называется корректором фар. Регуляция происходит на основании данных  датчиков уровня пола, расположенных на подвесках и днище кузова.

Различают следующие виды корректоров фар:

• Квазистатические;
• Динамичекие.

Давайте рассмотрим каждый из них подробнее.

Квазистатические корректоры фар

У квазистатических корректоров более простой принцип действия. Автоматика реагирует на изменение наклона кузова из-за воздействия нагрузки или на значительных скоростях вследствие воздействия сил сопротивления воздуху. Подобные изменения происходят нечасто, поэтому от данной системы не требуется высокая скорость реагирования.

Устройство квазистатического корректора фар:

• Два датчика положения кузова, соединенные с осями авто при помощи специальных рычагов;
• Исполнительные  механизмы;
• Электронный блок управления;
• Дублирующий ручной регулятор света на приборной панели

На основании данных о положении кузова и скорости движения, полученных соответственно от датчиков уровня пола и датчиков АБС (антиблокировочной системы тормозов), устанавливается требуемый наклон и происходит коррекция фар. Регулировка осуществляется исполнительным механизмом на основании команд электронного блока управления.

Динамические корректоры фар

После того, как все большее распространение стали получать ксеноновые фары, имеющие большую энергию светового луча и поэтому более опасные для встречных водителей, стали внедряться более современные и дорогостоящие динамические системы. От квазистатических они отличаются скоростью реагирования на изменение наклона кузова. При помощи этих систем световой поток корректирует свое направление и удерживается на одном уровне за доли секунды

Это очень важно при движении по неровной дороге, торможении, разгоне и т.п

Световой поток всегда направлен на дорожное полотно и обеспечивает идеальный обзор для безопасного движения. Водитель даже не замечает коррекции, система мгновенно реагирует на любое раскачивание кузова и выправляет положение фар.

Как правило, автоматический корректор фар – это штатная система, но его можно установить и самостоятельно. На рынке представлен широкий выбор от различных производителей. На машинах с активной подвеской нет необходимости устанавливать автокорректор фар. Автокорректирующую систему светотеневой границы возможно установить на любой тип и марку автомобиля. Автоматическая система дублируется обычным электромеханическим корректором, и отрегулировать необходимый угол можно прямо из салона при помощи панели управления.

Для того, чтобы автоматические корректоры фар были более надежны и увеличился срок их службы, ведутся разработки бесконтактных датчиков изменения положения кузова, которые будут устанавливаться  взамен распространенных на сегодняшний день потенциометров. Смену потенциометров требуют все более увеличивающиеся требования при движении в экстремальных условиях – погодных или дорожных.

Корректор фар на практике

Принцип работы гидрокорректора фар ВАЗ-2110

Его назначение понятно — не выходя из салона водитель может изменить угол светового пучка относительно дороги. Устройство должно корректно работать сразу с двумя фарами и иметь достаточный диапазон регулировки — максимально увеличить угол наклона рефлектора при полной загрузке задней части кузова, а также свести на ноль регулировку при минимальной загрузке.

Принцип работы гидрокорректора фар.

Рекомендуем:  Причины и устранение неисправности, когда плохо греет печка ВАЗ-2110

Гидрокорректор ВАЗ-2110, установленный штатно, состоит из:

• главного гидроцилиндра и переключателя, оба они собраны в едином блоке и установлены слева от руля на передней панели;
• система гидропривода, магистраль — трубки, которые соединяют элементы системы;
• рабочие гидроцилиндры, исполнительные механизмы, которые поднимают или опускают рефлектор фары;
• рабочая незамерзающая жидкость.

Гидрокорректор фар в сборе.

Гидросистема низкого давления позволяет изменять рабочее давление и передвигать шток рабочих цилиндров в пределах 6–7,5 мм. Этого по идее достаточно, чтобы изменить угол установки рефлектора от минимума до максимума и, соответственно, изменять направление угла светового пучка.

Регулировка света на японских авто своими руками

Регулировка света фар на японских авто подразумевает изменение формы границы светотени. В этом случае приходится полностью менять всю осветительную конструкцию. Но если на автомобиле установлены лампочки H4, процесс упрощается, поскольку регулировка ближнего света фар в них происходит при помощи специального элемента, который является составной частью оптического элемента. Он имеет форму колпачка, и повернуть его можно вместе с лампой. Развернуть ее необходимо всего на 5-7 градусов против часовой стрелки.

Если не получается это сделать, «усики» лампы следует слегка подточить. Не стоит переусердствовать в процессе этого, иначе она провалится внутрь и держаться не будет. Лучше всего подпиливать ее наждаком. Так же осуществляется регулировка биксеноновых линз своими руками.

ПОСМОТРЕТЬ ВИДЕО

Конечно, идеальный свет вряд ли получится после проведения такой манипуляции, но с ним можно будет пройти технический осмотр. Таким образом, можно выполнить настройку света в автомобиле в домашних условиях. Цена регулировки фар в автосервисе – от 2000 рублей.

Полезные советы

Регулировки следует выполнять по схеме – отдельно для каждого вида света, поскольку универсальные варианты не такие эффективные. Если нет уверенности, что выйдет все сделать своими силами, следует заручиться помощью второго человека.

Площадка для проведения работ нужна ровная, стена – гладкая и аккуратная. Если проигнорировать эти условия, пострадает точность настроек.

Разметки создавать обязательно – без них точные параметры выставить нельзя. После завершения настроек следует проверить регулировочные винты оптики – если они разболтаны, достигнутых результатов надолго просто не хватит.

Иногда проблемы в ВАЗ вызывает модуль света, регулировщик фар, лампы – их стоит проверить в ходе обслуживания

О лампах

Как правильно отрегулировать фары самому

Цена на корректоры фар: большой выбор

Корректоры фар могут быть штатной системой, а могут устанавливаться и самостоятельно. Также водитель по желанию может заменить корректор на своем автомобиле на более совершенный. Сегодня торговые предприятия предлагают своим клиентам эти устройства от различных производителей различных классов.Цены на корректоры фар колеблются, в зависимости от их типа, в очень широком диапазоне. Так, водитель ВАЗа может приобрести гидрокорректор по очень умеренной цене, — от 280 руб. до 450 руб. А электромеханический корректор обойдется уже в сумму 1 700 — 1 900 руб.

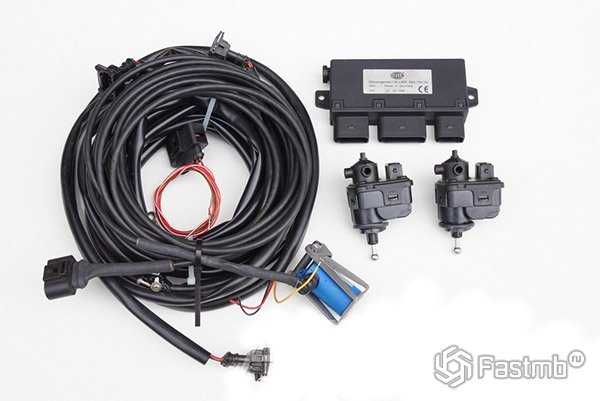

Автокорректор фар Hella

Среди многих фирм, которые производят данный модуль, в настоящее время лидирует немецкая фирма Hella. Вы получите качество товара, которое продумано до мелочей, с ним вы навсегда забудете о такой проблеме, как недовольство встречных водителей. Кроме этого, вы будете знать, что ваша машина всегда пройдет технический осмотр. Автокорректор фар Hella может быть установлено на любую марку и модель автомобиля. Его можно использовать в качестве самостоятельного девайса или для дополнения ручного корректора. В комплекте идет инструкция, с помощью которой вы сможете самостоятельно произвести установку. Процесс калибровки очень прост. Встроенный индикатор отображает всю информацию об углах и проекциях изменения, как в автоматическом, так и в ручном режиме. Переключение режимов производится самостоятельно по необходимости.

Особенности автокорректора Hella

• Автоматический корректор угла фар;
• Программируемый угол положения оптики зависит от нагрузки машины;
• Ультразвуковой датчик вычисляет положение корпуса авто относительно дорожного полотна;
• Питание от авто 12 В, есть комплекты, которые предназначены для 24 В;
• При наличии штатного ксенона автокорректоры обязательны для прохождения ТО.

Автокорректор SmartEye

Данная модель автокорректора (дополнительная опция) предназначена, в основном, для переоборудования заводских систем машины, которые оснащены электромеханическим прибором. В комплекте находятся:

• Электронный блок с датчиком положения;
• Монитор, с помощью которого производится регулировка;
• Проводка;
• Два типа штекеров для подключения к монитору устройства.

Модуль не комплектуется собственными активаторами изменения угла наклона фар. Принцип работы данного девайса заключается в том, чтобы определять положение кузова машины по отношению к плоскости дороги. При помощи датчика производится считывание информации, он установлен на корпусе. Затем посылается команда изменить угол наклона фар по отношению к загрузке автомобиля.

Автоматическая коррекция фар

Достаточно надежный ручной корректор фар всё же уступает автоматическому, обеспечивающему лучшие характеристики и более удобному в эксплуатации. Кроме того, ввиду излучения ксеноновыми фарами света высокой интенсивности, для них применение именно автоматической корректировки является обязательным. С помощью автоматического корректора световой луч поддерживается в соответствии с условиями движения (неровности дороги, разгон, поворот, подъем, торможение) и нагрузкой на одном уровне.Автоматический корректор используется также и с галогенными фарами. Его конструкция проще варианта с ксеноновыми фарами и позволяет автоматически регулировать светотеневую границу зависимо от положения кузова.

На фото датчик дорожного просвета
