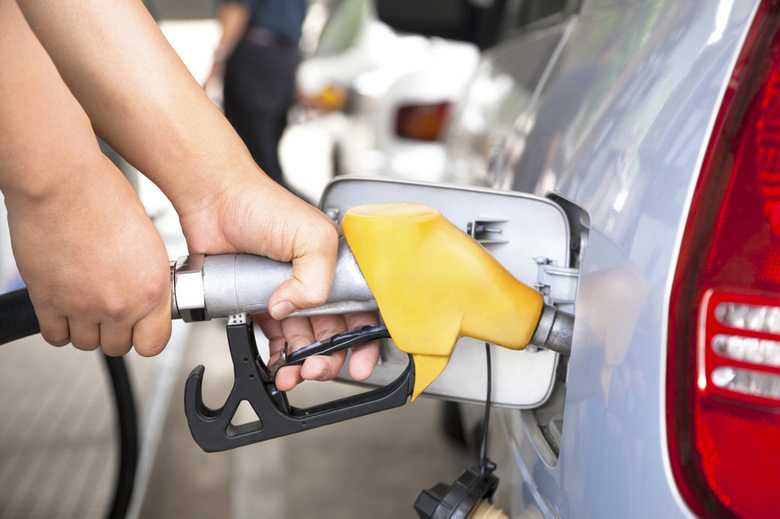

Как правильно пользоваться заправочным пистолетом на заправке

Схема топливного бака современного легкового автомобиля

В целях безопасности бензобак снабжается трёмя клапанами, обеспечивающими его вентиляцию:

• гравитационный клапан служит для предотвращения утечек топлива, если автомобиль наклоняется вбок на угол, превышающий 45°. Как правило, такие ситуации возникают исключительно при авариях. Клапан расположен между самим баком и адсорбером, поглощающим пары бензина и не давая им проникать наружу, в том числе в салон автомобиля;
• назначение электромагнитного клапана – регулировать доставку газов, уловленных адсорбером, в направлении выпускного коллектора. Расположен клапан в моторном отсеке, управляется механизмом впрыска топлива;
• вентиляционный клапан предназначен для предотвращения образования разрежения в бензобаке вследствие подачи горючего в двигатель. При понижении давления клапан обеспечивает доступ в резервуар наружного атмосферного воздуха, если бензонасос не работает – клапан находится в закрытом состоянии. Расположен в заливной горловине, то есть практически самой высокой части бака. Именно поэтому о его существовании знают почти все автомобилисты.

Чтобы понять, почему нельзя заправлять полный бак бензина, рассмотрим схему работы системы вентиляции на примере автомобиля Audi A4.

В пользовательской инструкции приводятся следующие сведения:

• В верхней части бензобака имеется вентиляционная трубка, которая следует из заливной горловины в направлении гравитационного капана, переходя в него посредством использования соединительного узла. Гравитационный клапан закрывает вентиляционное отверстие, как только обнаружит, что автомобиль наклонился на правый бок на угол свыше 45°, предотвращая вытекание бензина при критических кренах и переворотах машины.
• Верхняя часть вентиляционной трубки снабжена угольным фильтром, аналогичным салонному, задача которого – улавливание вредных для окружающей среды летучих веществ, газов и паров, образующихся в баке при его нагреве. Когда силовой агрегат работает, при достижении определённой нагрузки содержимое угольного фильтра отсасывается обратно в бензобак. Управляет этим процессом электромагнитный клапан, работа которого синхронизирована с механизмом впрыска горючего в камеру сгорания.
• Кроме обычной схемы вентиляции топливного бака, существует также так называемый скоростной режим. Его функционирование обеспечивается наличием дополнительной компенсационной ёмкости небольшого объёма, также расположенной в шахте заливной горловины. Режим активируется во время заправки автомобиля, когда уровень бензина поднимается настолько стремительно, что обычный вентиляционный клапан не в состоянии обеспечить адекватное обстоятельствам выравнивание внутреннего давления без выдавливания бензиновых паров в атмосферу.
• Штатная система вентиляции бензобака обеспечивает доставку в ёмкость атмосферного воздуха по мере расходования топлива во время движения транспортного средства, не допуская образование области пониженного давления, которая увеличит нагрузку на бензонасос.

Если залить полный бак бензина, залитое до краёв горловины топливо может нарушить работу системы вентиляции. Насколько это опасно, мы обсудим в следующей главе.

Срыв рычага пистолета

И еще, бывает такая ситуация: срывает рычаг пистолета во время заправки без видимых на то причин. И самое неприятное в том, что если рычаг пытаться снова зажать, то он проскакивает, и топливо снова не идет. Как быть в такой ситуации? Есть два варианта:

Первый: не доставая пистолет, подойти к кассиру, сказать, что не идет топливо, на что он ответит: «Идите к машине, достаньте пистолет, повесьте на колонку, а потом снова снимите и вставьте в бак». Через несколько секунд вам зальется остаток топлива.

Второй: это держать руками рычаг в среднем положении и дозалить остаток бензина вручную, в очень медленном темпе.

Вместо заключения

Большинство негативных последствий полной заправки авто связано с нарушениями подачи топлива. Нормальная работа бензонасоса гарантирована только в том случае, если подаваемый в силовой агрегат объём бензина замещается таким же количеством воздуха. Залив топливо выше вентиляционного клапана, вы лишаетесь такой возможности, п крайней мере, до израсходования этих нескольких литров.

Кроме образования области пониженного давления, такая ситуация опасна тем, что временное отсутствие вентиляции – большая проблема, если вы после заправки оставили автомобиль на несколько часов, да ещё в тридцатиградусную жару. Как известно, при нагревании жидкость расширяется, и бензин – не исключение. Если вы думаете, что взрывы бака по этой причине – явление из области фантастики, то глубоко ошибаетесь. Такие случаи регистрируются регулярно, особенно в южных странах.

Так что если вам нужно отправляться в дальнюю дорогу – заправляйте полный бак, но не настолько, чтобы топливо подходило к фланцу заливной горловины. И делайте это только в тех случаях, когда уверены, что проедете достаточное расстояние, чтобы израсходовать эти излишки (то есть порядка 100 километров).

Но лучше всё же заправляться без перелива, а на случай крайней необходимости взять с собой канистру, а то и несколько.

Как заправляться на АЗС

Теперь вы знаете, как заправлять автомобиль на АЗС. Но этого ещё недостаточно. На заправке, как и везде, должна соблюдаться элементарная техника безопасности. Наверняка вы замечали предупреждающие и запрещающие знаки и таблички на автозаправочных станциях. Они там находятся не просто так, а для того, чтобы предупредить людей о возможной опасности и сохранить их здоровье или даже жизнь.

1. На всякий случай лучше возить с собой канистру. В такой ситуации она может вас выручить. Если нет канистры, то подойдёт обыкновенная бутылка. Возьмите её с собой и идите до ближайшей заправочной станции, чтобы набрать там немного бензина. Потом вернитесь обратно, залейте купленное топливо в бак и отправляйтесь на эту заправку уже на автомобиле, чтобы заправить его.
2. Попросите кого-то дотянуть вас на заправку на буксире.
3. Если мимо вас проезжают другие автомобили, то попросите или купите у кого-то из водителей пару литров бензина, чтобы доехать до ближайшей АЗС.

Автозаправка — меры предосторожности

• Глушите двигатель перед заправкой.
• Не допускайте перелива топлива.
• Не используйте открытые источники пламени, когда вы находитесь на АЗС.
• Не занимайтесь ремонтом машины или регулировкой топливной системы в процессе заправки.
• Не заправляйтесь на бензовозах, стоящих вдоль трасс.
• Избегайте анонимных станций и тех, где цены аномально слишком низкие. Отдавайте предпочтение сетевым брендам: Лукойл, ТНК и т. д.
• Не заправляйтесь тогда, когда сгружается новая партия топлива. Рискуете залить в бак вместе с бензином поднятую со дна резервуара грязь.

Выбор заправки и топлива

Узнать марку бензина, которая подходит для конкретного автомобиля, можно следующими способами:

1. Получить информацию из инструкции к транспортному средству.
2. Посмотреть маркировку, расположенную около крышки бензобака.
3. Уточнить информацию в автосервисе.

Ниже приводится список автозаправочных станций, которые зарекомендовали себя с положительной стороны и стабильно подтверждают высокое качество продаваемого топлива:

1. владеет крупнейшей заправочной сетью в России, где можно приобрести бензин, дизель, масло и газовое топливо. Все разновидности имеют высокие показатели качества, о чем свидетельствуют положительные отзывы со стороны автовладельцев.
2. занимается реализацией только топлива высокого качества, полученного от европейских поставщиков.
3. известна каждому автовладельцу, большинство водителей отмечают высокий уровень качества топлива и сервиса.
4. открыла свою сеть автозаправочных станций относительно недавно, но уже успела зарекомендовать себя с положительной стороны и пользуется популярностью у многих автовладельцев.
5. удачно сочетает ценовую доступность топлива и высокие показатели его качества.

Для уменьшения риски заправки своего автомобиля низкокачественным бензином рекомендуется избегать посещения следующих АЗС:

1. Заправочные станции с сильно заниженными расценками, что должно насторожить опытного водителя.
2. Отсутствие названия бренда.
3. Слова «люкс» или «премиум», приписанные к марке топлива, поскольку они являются лишь рекламным ходом.

Каким образом бензоколонка может узнать о том, что бак полный?

Зачастую, на автозаправочных станциях водители просят заполнить бак до полного и только потом расплачиваются за совершенную операцию.

Вот только мало кто из них задумывался на тему того, как бензоколонка узнает о том, что бак полный и бензин должен прекратить поступать. Ответ крайне прост. Все автозаправочные станции оснащены современным оборудованием, которое контролирует процесс залива бензина в бак.

Механика. Все прекрасно знают о том, что пары бензина взрывоопасны, а в горловине их концентрация максимальна. Именно поэтому заправочный пистолет работает не с помощью электронного датчика, который является опасным, а механическим способом. Нажимая на рычаг, мы толкаем вверх шток клапана (синий), открывая бензину путь к баку

Обратите внимание, что ось рычага прикреплена к штоку предохранителя (зеленый)

Эффект Вентури. Топливо протекает через узкое кольцо. В районе большего сужения скорость потока существенно увеличивается, но при этом давление в жидкости снижается. Такое явление считается следствием эффекта Вентури. Эффект Вентури также используется в пульверизаторах, аэрографах и карбюраторах. Он проверен временем, поэтому считается крайне эффективным для использования на автозаправочных станциях.

Как только уровень топлива в баке поднимается выше отверстия-сенсора, приток атмосферного воздуха в камеру прекращается. Образовавшийся вакуум втягивает мембрану, которая толкает вниз шток предохранителя. Как следствие, поток бензина в бак прекращается, потому что он оказывается полным.

У диспетчера на экране высвечивается, что бак заполнен полностью и он производит расчет покупателя. Система отработана на протяжении продолжительного времени, поэтому практически не имеет каких-либо дефектов и изъянов, считаясь идеальной.

Контроль водителя. На самом деле, если пистолет закреплен в баке и включена автоматическая подача топлива, то водитель может даже не контролировать этот процесс, точно зная, что в нужный момент времени поток бензина прекратит поступать в бак, поэтому никаких неприятных ситуаций, связанных с недоливом, переливом и утечкой топлива не возникнет.

Удобство. Данный механический способ является крайне удобным, потому что далеко не все водители могут с точностью сказать о том, какое именно количество бензина может поместиться в их бак, а такой способ заправки позволяет заполнить его до полного без перелива и лишних сложностей.

Итог. Заправляясь до полного лучше всего использовать именно такой способ, а не пытаться наугад назвать нужное вам количество топлива, чтобы бак оказался полным. Отметим, что заправлять машину до полного нужно только на проверенных автозаправочных станциях, чтобы не возникло никаких проблем с последующей эксплуатацией автомобиля.

В случае, если водитель заправляется на малознакомой станции, лучше не заливать полный бак, заправив к примеру только 10 литров для того, чтобы доехать до проверенной автозаправки.

Источник

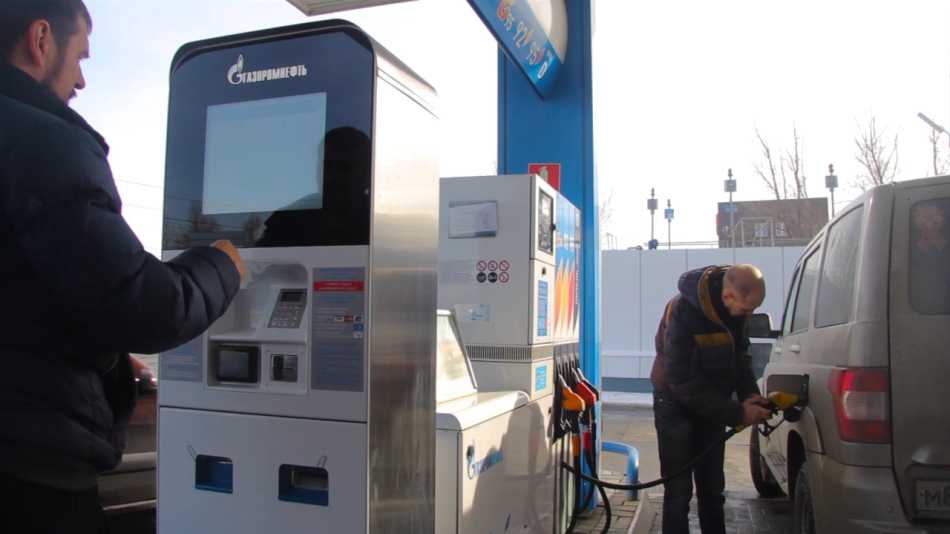

Как правильно самому заправляться на автоматической заправке, самообслуживания?

Совершенно недавно появилось инновационное решение, аналогов классической АЗС – это автоматические контейнерные автозаправочные станции АКАКЗС. Полностью автоматизированный комплекс, где нет работников, и клиенты обслуживают себя сами. Эта система, позволяет экономить, и цены на бензин немного меньше, нежели на стандартных заправках.

Принцип работы подобной заправки, вполне схожий с обычным процессом, но в разы быстрее, благодаря полной автоматизации.

Порядок выполнения заправки прост:

1. Припарковаться возле колонки со стороны бензобака
2. Заглушить мотор
3. Открыт крышку и пробку бака, вставить пистолет
4. Подойти к терминалу, указать номер колонки, количество и вид топлива.
5. Оплатить услугу (возможно даже картой)
6. Нажат на курок пистолета и на предохранитель, при этом клапан открывается, нужно удержать его открытым до завершения заправки
7. Изъять пистолет, поставить на место
8. Закрыть бак

Вопрос возникает при заправке полного бака. Если же на обычных АЗС, в случае, если вы заплати больше, вам просто выдают сдачу. То как это происходит на автоматических станциях, ведь кассир отсутствует?

Все очень просто. После заправки терминал выдает чек с указанием объема топлива и потраченных средств. Если остается сумма (сдача) ее можно использовать при последующих услугах заправки на станциях такого типа. Программа создает штрихкод, который нужно предоставить следующий раз.

Как на заправке определяют полный бак

К моему древнему ПЫЧу идёт «урководство пользователя» и там есть глава про то, как нужно заправлять: 1.Пистолет держать самому; 2. Максимальный уровень заправки — нижний край кольца горловины (есть там такая фигня — кольцо (оно же — ответная часть замка крышки) — как бы вствленное в горловину, внутрь бака, кольцо сантиметров 5 шириной с небольшим скосом по жоду движения — «задняя» часть чуть ниже «передней». И я проверял — если налить по вершнему краю кольца, то при резком(!) торможении «лишний» бенз вышибает через горловину (фиг знает как — если мот просто уронить на бок — ничего ни где не течёт — уплотнители хорошие), что на воздушнике со свечами под баком как бы «чревато боком» (это даже без «эстетики») А «отщёлкивание», как уже выше сказали, полный бак заправить не даст — слишком короткая горловина и даже если попытаться как-то «пристроить» пистолет по верхнему уровню (бака), то процентов 90-95 на то, что он вылетит из бака. А воткнуть его так, что бы уверенно держался — литра 3 запросто недоливает.

UPD. Всем спасибо, сегодня проехал 750 км, в пути заправлялся до полного бака. Пистолет действительно щелкает и прекращает подачу, когда уже почти. Один раз только на заправке газпрома добротно облил мот бензином, там пистолет наверное глючный был, а я на табло с литрами и ценами залип. Единственный момент обнаружил, что бегать на кассу по два раза нужно в случае заправки до полного бака.

Научите заправлять полный бак

Я тоже всегда заправляю полный бак до того пока не увижу под горлышко топлива. Заправляю так. Сначала просто бежит до первой отсечки. Потом сек 5-10 жду пока там убулькается все и выйдет весь воздух, и потихоньку начинаю доливать, по мере доливки воздух опять же бурно выходит. В итоге долить таким образом до горлышка получается примерно 2 литра.

Насчет недоливок, это 100% так, недоливают причем на разных заправках по разному. от 1 до 5 литров спокойно. Особенно на тех заправках на которых ещё совдеповские колонки со стрелкой, а не с электронным табло. Но у нас в городе таких уже нет. А вот по области ещё встречаются.

Как правильно самому заправляться на автоматической заправке, самообслуживания?

Совершенно недавно появилось инновационное решение, аналогов классической АЗС – это автоматические контейнерные автозаправочные станции АКАКЗС. Полностью автоматизированный комплекс, где нет работников, и клиенты обслуживают себя сами. Эта система, позволяет экономить, и цены на бензин немного меньше, нежели на стандартных заправках.

Принцип работы подобной заправки, вполне схожий с обычным процессом, но в разы быстрее, благодаря полной автоматизации.

Порядок выполнения заправки прост:

1. Припарковаться возле колонки со стороны бензобака
2. Заглушить мотор
3. Открыт крышку и пробку бака, вставить пистолет
4. Подойти к терминалу, указать номер колонки, количество и вид топлива.
5. Оплатить услугу (возможно даже картой)
6. Нажат на курок пистолета и на предохранитель, при этом клапан открывается, нужно удержать его открытым до завершения заправки
7. Изъять пистолет, поставить на место
8. Закрыть бак

Вопрос возникает при заправке полного бака. Если же на обычных АЗС, в случае, если вы заплати больше, вам просто выдают сдачу. То как это происходит на автоматических станциях, ведь кассир отсутствует?

Все очень просто. После заправки терминал выдает чек с указанием объема топлива и потраченных средств. Если остается сумма (сдача) ее можно использовать при последующих услугах заправки на станциях такого типа. Программа создает штрихкод, который нужно предоставить следующий раз.

Как правильно пользоваться заправочным пистолетом на заправке — как вставлять, включать, зафиксировать, как правильно держать пистолет?

Прежде чем заехать на АЗС стоит убедиться в расположении бензобака. Люк бака должен находиться напротив колонки, поможет в этом боковое зеркало. За тем, наступает процесс самой заправки:

• Первое что должен знать автомобилист, это то, как обращаться с пистолетом. Ведь, с использованием предмета могут возникнуть большие проблемы. Главное, правильно обращаться с этим инструментом, и не облить себе машину, если же это произошло, стоит сразу избавиться от этой проблемы.
• Здесь, все очень легко и не стоит бояться. Спокойно вставьте пистолет в бак, предварительно откройте его, нажимайте на курок, а затем на предохранитель. Пистолет стоит придерживать (на всякий случай) и придерживать сам курок. Если вы решили залить полный бак, то оплачиваете услугу после окончания заправки, если он не полный – то табло на колонке, вам подскажет какое количество топлива на какую сумму потрачено.

• Иногда у водителей случаются проблемы с рычагом, точнее его срыв. Как бы ни старались, топливо не поступает. Решение одно – обратиться к работнику АЗС как можно скорее! И он точно вам скажет, чтобы вы поставили пистолет на место и повторили процедуру.
• В конце, после заправки авто нужно вынуть пистолет горлышком к верху, т.к. вы можете забрызгать каплями бензина свое авто, что способствует ухудшению целостности краски. И также, по правилам пожарной безопасности это является единственно правильным вариантом.

Как открыть крышку бензобака?

Крышка выполняет рад функций и является очень важной деталью всей топливной системы. Она блокирует попадания воздуха, материал из которого изготовлена деталь, не позволяет воздействовать агрессивным испарениям

Разделяют крышки авто на несколько типов:

1. Крышки, которые выполняют функцию защиты от внешних факторов
2. Крышки с клапанами (это более надежный вариант)
3. С клапанами и замками. В некоторых случаях, прилепляются к крыше люка, в других, к горловине бака (пробке)

В зависимости от марки автомобиля, крышку открывают вручную, с помощью кнопки илы рычага (в некоторых авто находиться под сидением водителя). Определить местонахождение бензобака очень легко – достаточно глянуть на приборную панель авто. Значок заправки вам укажет с какой стороны у вас бензобак.

С открытием крышки бывают некоторые проблемы, например, ситуации по типу замерзания замка на самой крышке или в случае если открытие регулируется с салона (кнопка, рычажок). В этом случае, нужно поддеть крышку отверткой или чем-то тонким. Если же замерзает или ломается замок, нужно попробовать его разморозить и смазать, но все же лучшее решение – обратиться в сервис.

В иных ситуациях, проблемы возникают с самой пробкой (если такое иметься). Бывает, что не выкручивается, и тут два варианта либо ломать, либо разбирать. В любом случае, если существуют проблемы с открытием бака, стоит заранее заправиться и ехать сразу же в гараж или центр обслуживания машин.

Как правильно заправляться на газовой заправке?

Газовые заправки, несмотря, но новейшее оборудование, достаточно опасны, так как газ очень легко воспламеняется

Осторожность и внимательность, прежде всего! К сожалению, далеко не все придерживаются обязательных правил, предусмотрены заправкой такого опасного топлива

Для начала, стоит разобрать, чего нельзя делать на заправках такого типа:

• Банально, но все же, не стоит пользоваться открытым огнем, или, же курить. Думаю, объяснений ну нужно, т.к. логично, чем заканчивается соединение газа и огня – взрывом невиданных масштабов
• Заправлять машину с работающим двигателем
• Позаботьтесь об исправности баллонов, клапанов, ВЗУ. Проверьте, нет ли никаких утечек
• Начинать процесс, нужно только с разрешения оператора АГЗС
• Пистолет также стоит проверить, особенно правильно ли он стоит

Конечно, заправляться самостоятельно, категорически нельзя. Как минимум, могут выписать штраф. Сотрудника могут даже уволить. Но бывают вопиющие случаи при которых вы вынуждены руководить процессом самостоятельно. Порядок выполнения заправки на АГЗС:

1. Припарковаться возле нужной колонки и остановить мотор
2. Внимательно осмотреть все детали ГБО на исправность
3. Подключите ВЗУ (выносное заправочное устройство), если это предусмотрено конструкцией авто
4. Установите в него пистолет
5. Включите подачу газа, и помните, что больше положенного в бак не поместиться, поэтому не стоит пытаться влить сверх нормы. Только место в баллоне заканчивается, АГЗС прекращает подачу топлива, это видно, по остановке цифр. Если нужно менее, чем полный бак, вы можете остановить процесс заправки самостоятельно.
6. Осталось только отсоединить пистолет и переходник (если такой иметься)

Вот собственно и все.

Правила заправки машины с помощью заправщика

Осуществление заправки с помощью заправщика осуществляется довольно легко, поскольку он автовладельца требуется совершения минимального количества действий.

Их последовательность описывается ниже:

1. Необходимо помнить с какой стороны транспортного средства находится бензобак и припарковаться около бензоколонки таким образом, чтобы он находился с ней на одинаковом уровне.
2. После остановки машины следует заглушить двигатель и поставить ее на ручной тормоз.
3. Открытие бензобака осуществляется путем нажатия специальной кнопки или поворота рычага, который у большинства марок машин располагается под сиденьем водителя. У старых автомобилей этот процесс осуществляется вручную, поэтому потребуется выйти из салона и самостоятельно отвернуть крышу.
4. Заправщику необходимо сообщить марку бензина, который планируется залить, а также его объем. Все остальные действия он совершить самостоятельно.
5. Пока сотрудник занимается заправкой машины можно оплатить бензин, касса обычно находится рядом или внутри магазина.
6. После проведения оплаты можно вернуться к автомобилю и проверить табло бензоколонки, на котором должна быть указана информация относительно количества оплаченных литров топлива и общей суммы.
7. Выезд с территории заправки осуществляется после того, как сотрудник оповестит о завершении процедуры.
8. Покидать автозаправочную станцию нужно через специальный выезд, двигаясь на минимальной скорости. Перед выездом на трассу следует не забыть включить соответствующий указатель поворота. При необходимости совершить дополнительные покупки в магазине машину нужно оставить в специально отведенном для этого месте.

Индикатор топлива начнет показывать изменения не моментально, а только спустя некоторое время после начала движения.

Adsbygoogle google,

В соответствии с пунктом 1.2 Правил дорожного движения РФ, дорожно-транспортным происшествием признается событие, возникшее в процессе движения по дороге транспортного средства и с его участием, при котором погибли или ранены люди, повреждены транспортные средства, сооружения, грузы либо причинен иной материальный ущерб.

Однако, в 2012 году Верховный Суд России поставил точку в этих спорах, разрешив вопрос на уровне Пленума, который, как известно, для российских судей равнозначен Закону. Так, в Постановлении Пленума № 18 от 24 октября 2006 года Верховный Суд указал следующее: «При привлечении к административной ответственности, предусмотренной частями 1 и 2 статьи 12.27 КоАП РФ, следует иметь в виду, что указанные выше действия водителя образуют объективную сторону состава этих административных правонарушений в случаях, когда дорожно-транспортное происшествие произошло как на дороге, так и в пределах прилегающей территории».

Как устроен пистолет на заправочной станции?

После приобретения первого автомобиля практически каждый водитель сталкивается с вопросом заправки своего транспортного средства. Все автомобили оснащены специальным индикатором на приборном щитке который сообщает, что “пора бы меня и покормить” и после этого ты следуешь на заправочную станцию. Не каждый водитель знает, как работает заправочный пистолет на бензоколонке. Именно этот механизм отвечает за подачу нефтепродукта в бензобак.

Это приспособление вовремя прекращает впрыск горючего, не допуская переливов, герметично и удобно в применении

Но для начала нужно знать, каким горючим можно заправить свой автомобиль и, самое важное, с какой стороны расположен люк бака. По требования пожарной безопасности к колонке можно подъехать только со стороны расположения крышки бака и остановиться вровень с ней, только после этого можно брать в руки пистолет

Рассмотрим устройство и принцип действия заправочного механизма.

Из цистерны, находящейся под автозаправкой, нефтепродукт поступает в горловину бензобака через множество фильтров. Также этой операции способствует двигатель и пистолет.

Как заправочный пистолет определяет, что бак наполнился?

Фобия начинающих водителей: а вдруг я не рассчитаю, сколько бензина нужно залить в бак и топливо польется через край?

Каково удивление автовладельцев, когда они узнают, что перелив в принципе невозможен.

Никаких умных датчиков

Стоит отметить сразу, что умных датчиков пистолет не предусматривает. С точки зрения физики – это довольно простое устройство, которое неизменно работает и выполняет свои функции не один десяток лет.

Ничего нового не изобретается по одной простой причине: не за чем. Система устройства автозаправочного пистолета и так защищает от перелива, и позволяет практически автоматизировать процесс.

Во всяком случае, водителю точно не надо стоять и наблюдать за процессом заправки, пытаясь предотвратить перелив.

В момент, когда бак полон, пистолет издает характерный щелчок и подача топлива прекращается.

Как то проиходит?

У автозаправочного пистолета есть два капана: один из них основной, который, собственно, выпускает топливо. Клапан открывается нажатием на рычаг.

Кроме этого, внутри пистолета расположен второй клапан – дополнительный. Он оснащен мембраной, которая также открывается в момент нажатия на рычаг.

Однако, от кончика пистолета к дополнительному клапану идет тонкий канал. Он улавливает наличие воздуха в баке, и за счет разряжения – втягивает воздух. Пока поток воздуха идет по каналу, клапан номер два – открыт и поток бензина идет из пистолета.

Как только конец пистолета погружается в топливо, что означает, что бак полно, поток воздуха по каналу прекращается. Естественно же: ему больше неоткуда браться.

В этот момент мембрана под воздействием разряжения переключается в противоположное положение и разблокирует пружину основного клапана. Итог: щелчок и закрытие основного клапана, то есть, прекращение подачи топлива.

Каким образом бензоколонка может узнать о том, что бак полный?

Вот только мало кто из них задумывался на тему того, как бензоколонка узнает о том, что бак полный и бензин должен прекратить поступать. Ответ крайне прост. Все автозаправочные станции оснащены современным оборудованием, которое контролирует процесс залива бензина в бак.

Механика. Все прекрасно знают о том, что пары бензина взрывоопасны, а в горловине их концентрация максимальна. Именно поэтому заправочный пистолет работает не с помощью электронного датчика, который является опасным, а механическим способом. Нажимая на рычаг, мы толкаем вверх шток клапана (синий), открывая бензину путь к баку

Обратите внимание, что ось рычага прикреплена к штоку предохранителя (зеленый)

Эффект Вентури. Топливо протекает через узкое кольцо. В районе большего сужения скорость потока существенно увеличивается, но при этом давление в жидкости снижается. Такое явление считается следствием эффекта Вентури. Эффект Вентури также используется в пульверизаторах, аэрографах и карбюраторах. Он проверен временем, поэтому считается крайне эффективным для использования на автозаправочных станциях.

Как только уровень топлива в баке поднимается выше отверстия-сенсора, приток атмосферного воздуха в камеру прекращается. Образовавшийся вакуум втягивает мембрану, которая толкает вниз шток предохранителя. Как следствие, поток бензина в бак прекращается, потому что он оказывается полным.

У диспетчера на экране высвечивается, что бак заполнен полностью и он производит расчет покупателя. Система отработана на протяжении продолжительного времени, поэтому практически не имеет каких-либо дефектов и изъянов, считаясь идеальной.

Контроль водителя. На самом деле, если пистолет закреплен в баке и включена автоматическая подача топлива, то водитель может даже не контролировать этот процесс, точно зная, что в нужный момент времени поток бензина прекратит поступать в бак, поэтому никаких неприятных ситуаций, связанных с недоливом, переливом и утечкой топлива не возникнет.

Удобство. Данный механический способ является крайне удобным, потому что далеко не все водители могут с точностью сказать о том, какое именно количество бензина может поместиться в их бак, а такой способ заправки позволяет заполнить его до полного без перелива и лишних сложностей.

Итог. Заправляясь до полного лучше всего использовать именно такой способ, а не пытаться наугад назвать нужное вам количество топлива, чтобы бак оказался полным. Отметим, что заправлять машину до полного нужно только на проверенных автозаправочных станциях, чтобы не возникло никаких проблем с последующей эксплуатацией автомобиля.

В случае, если водитель заправляется на малознакомой станции, лучше не заливать полный бак, заправив к примеру только 10 литров для того, чтобы доехать до проверенной автозаправки.

Как пользоваться заправочным пистолетом на АЗС устройство пистолета

Прежде чем приступать к эксплуатации любого оборудования, стоит ознакомиться с его устройством. Конструкция состоит из следующих элементов:

1. Вакуумный канал.

2. Мембрана.

3. Клапан.

5. Пружинный клапан.

6. Теплоизоляционный слой.

7. Вращающееся соединение.

8. Отсекающая пружина.

Каждый заправочный пистолет оснащен вакуумным каналом, в котором смонтирован шариковый клапан. Когда в пистолет попадает бензин, создается разность давлений. Стараясь ее компенсировать, пистолет засасывает воздух через вакуумный канал. Как только воздух в топливном баке кончается, шариковый клапан закрывается. Таким образом происходит перекрытие основного канала подачи топлива.

Такая конструкция не позволяет бензину переполнять бак, благодаря чему использование пистолета можно назвать безопасным.

После того как вы подъехали к нужной колонке на заправочной станции, можно начинать процесс заправки. Для этого нужно придерживаться определенной последовательности действий.

1. Снимите пистолет с колонки и вставьте его в бак. Затем можно идти в кассу и оплатить необходимое вам количество бензина.

2. Подойдите к баку и нажмите на рычаг пистолета. На нем есть специальный фиксатор, который позволяет не держать рычаг рукой. При желании можно воспользоваться им, тогда вам останется просто подождать, пока бензин полностью поступит в бак. Но можно и самостоятельно держать рычаг нажатым, так вы можете не беспокоиться о том, что пистолет случайно выпадет из бака.

Кому интересно узнать — как работают те или иные вещи, которые окружают нас, хотим рассказать о принципе работы заправочного пистолета (раздаточного крана) с автоматическим отключением.
Для начала, посмотрим, как устроен пистолет самой распространенной конструкции:

Поток топлива через кран создает зону пониженного давления между клапаном (5) и корпусом пистолета. Это происходит согласно закону Бернули, т.к. в этом месте скорость потока, из-за сужения прохода, будет выше, чем перед клапаном (а чем выше скорость потока, тем давление меньше).
В носике пистолета есть воздушный канал (вход воздуха через отверстие (1). Этот воздушный канал соединен с вакуумной камерой, которая расположена над мембраной (3), соединенной с каналом кольцевой втулкой (см. фото), стоящей перез клапаном (5).
Воздух поступает через воздушный канал, проходит через вакуумную камеру и подмешивается в топливо. Клапан (5) остается в открытом положении пока воздух свободно проходит через воздушный канал.Когда топливо закрывает отверстие воздушного канала (1) или срабатываетшаровой клапан (2), свободный поток воздуха прекращается и в вакуумной камере резко создается разряжение. Диафрагма (3) втягивается вверх вакуумной камеры и освобождает фиксатор, который удерживал тяговую рейку. Она под действием пружины закрывает тарельчатый клапан (5) и прекращает поток топлива. Шаровой клапан (2) срабатывает при наклоне пистолета или его падении, что помогает прекратить поток топлава, если пистолет выпал из бака автомобиля.

Для открытия крана после его автоматического отключения, необходимо перевести его в нормальное положение, освободив рычаг (9) и вновь его нажать. При этом диафрагма (3) займет свое исходное положение.

ВНИМАНИЕ!
Шариковый клапан есть не во всех моделях пистолетов!
