Для чего нужна распорка передних стоек и как ее установить

Перед верх и низ

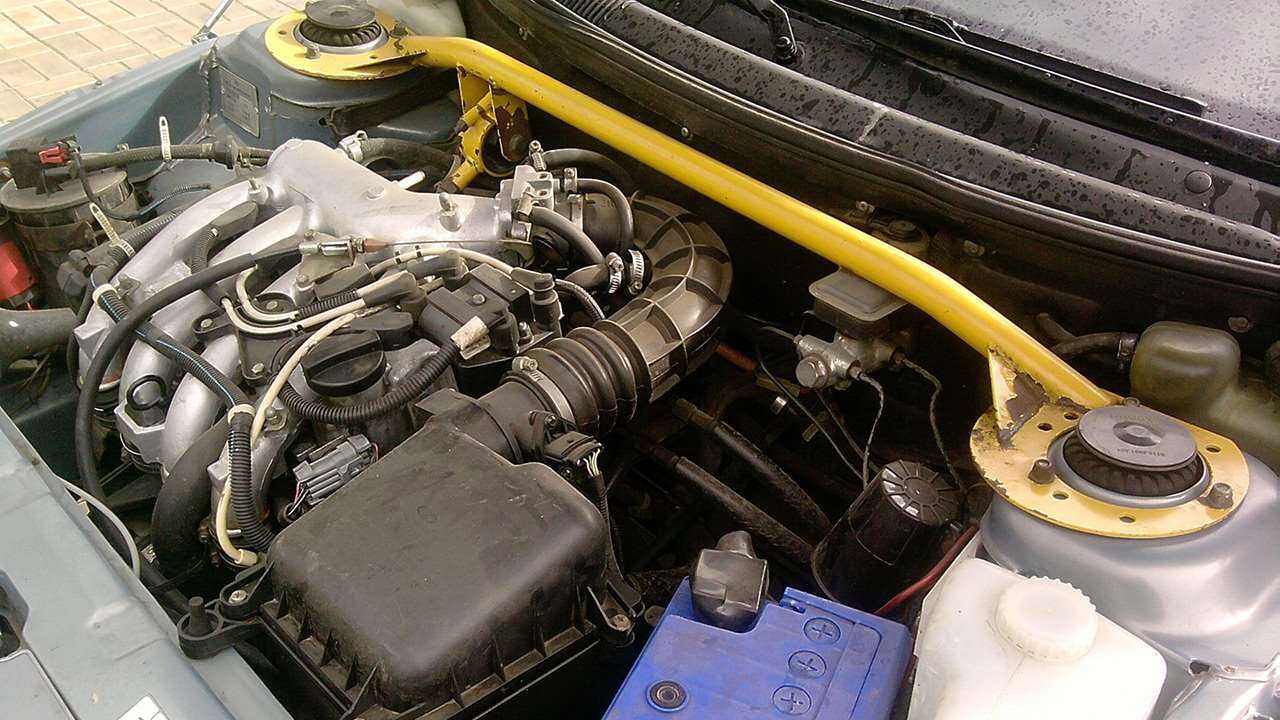

Спереди усиливается верхняя и нижняя части. Самый популярный усилитель – верхняя растяжка стаканов передних элементов амортизаторов на Ладу Приору. Она, во-первых, легко устанавливается, во-вторых, хорошо заметна под капотом, их наличие по мнению многих придает машине спортивный вид. Такие конструкции, действительно, широко применяются в профессиональном автоспорте. Но одна распорка не делает машину болидом.

Деталь крепится к стаканам стоек передней подвески сверху, что создаёт жесткую связь между правой и левой частями кузова. Стоимость этих деталей – 700-1600 рублей. Оригинальная запчасть Lada Sport обозначается номером 21100-8403770-87. Цена около 900 р.

В каталоге производителей встречаются усилители, обозначающиеся двух-трехточечными, но называют их четырех-шеститочечные. Различаются количеством крепежных отверстий:

У двухточечных – по 2 с каждой стороны, всего 4.
У трехточечных – по 3, итого 6.

Дорогие модели выпускаются с шестью крепежными отверстиями с каждой стороны:

Регулируемые – длина изменяется, обеспечивая легкость монтажа на старый автомобиль с нарушенной геометрией кузова.
Нерегулируемые – проще в устройстве, жестче, но подходят только машинам с правильным расстоянием между стаканами.
Особый вид распорки — растяжка передних стоек на автомобиль Приора, с дополнительной опорой, крепящейся к двигателю (для Приор с 16 клапанным мотором). Деталь позволяет повысить жесткость кузова и крепления силового агрегата. У неё усложненная конструкция и цена 1600–2200 рублей.

Нижняя распорка укрепляет рычаги подвески. Цена нижней детали – 500–1200 рублей. Номер нижнего усиливающего элемента Lada Sport – 21100-5301265-87. Стоит примерно 750 рублей. Многие автолюбители отмечают, что установка нижней распорки создает более заметный эффект, чем добавление усиления стаканов.

А стоит ли?

Это популярный вопрос, которым задаются многие владельцы ВАЗ 2114 и не только — стоит ли вообще устанавливать распорку на передние стойки.

Дополнительная опора крупным планом

Ответить на него, тем не менее, можно достаточно просто. Есть два вариант.

Не стоит устанавливать. Если вы эксплуатируете свой автомобиль в нормальных условиях, не передвигаетесь по ужасным дорогам, ездите только по городу и изредка по пригороду, потребности в этом усовершенствовании нет абсолютно.
Стоит установить. Если подвеска находится в постоянном напряжении, работает на максимуме своих возможностей, распорки — это правильное решение. Наличие низкой жесткости кузова при поперечных нагрузках исправляет установка распорок, повышая показатели примерно на 25 процентов.

Не забывайте, баланс при установке распорок может быть несколько нарушен, плюс внутри салону могут ощущаться вибрации. Не сильные, разумеется, однако заметить их будет не сложно. Потому выбор в любом случае за вами.

Зачем нужна растяжка передних стоек?
1. Для чего ставить растяжку передних стоек
2. Виды растяжек
3. Установка растяжки передних стоек

Каждый любящий свой автомобиль водитель старается постоянно совершенствовать его, будь это рестайлинг или же полная доработка его «начинки». И чего только не придумывают! На сегодняшний день, заглянув под капот какого-нибудь тюнингованного автомобиля, мы можем встретить не только доработанный двигатель, но и непонятную перегородку или «палку», которая является соединяющим звеном передних стоек между собой.

Что это такое? Нужная вещь или же лишний «наворот»? В автомобильном мире данная перегородка известна как «растяжка передних стоек». О ней мы и поговорим в данной статье. Мы постараемся разобраться, для чего производят установку растяжки передних стоек под капотом автомобиля, как определиться с выбором растяжки, а также как правильно сделать установку растяжки на автомобиль.

Для чего ставить растяжку передних стоек

Многие автомобилисты задаются вопросом, для чего между чашками амортизационных стоек нужно устанавливать растяжку. Ни для кого не секрет, что кузов автомобиля не является цельной, литой структурой. Он построен из множества отдельных элементов. Как правило, какие-то элементы прикручиваются, какие-то из них привариваются друг к дружке. В любом случае, те места, в которых эти элементы крепятся, и будут наиболее уязвимыми местами кузова.

В таких случаях специалисты настоятельно рекомендуют водителям быть очень осторожными, так как не исключена и полная потеря управления автомобилем, которая может подвергнуть вашу жизнь большой опасности. Со всеми этими проблемами растяжка передних стоек справляется на отлично, ведь она способна ограничить деформацию кузова непосредственно во время кручения. Данный показатель особенно важен в тот момент, когда мы говорим о точном и уверенном перестроении и прохождении развязок поворотов на больших скоростях.

Многие специалисты утверждают, что данную растяжку обычно устанавливают на автомобили, опорные чашки амортизационных стоек которых слишком удалены от мощного щита передка. В таком случае происходит снижение жесткости передней части кузова. К примеру, такое происходит у автомобилей «десятого» семейства ВАЗов, у которых наблюдается именно такое расположение чашек. Расстояние между щитом и чашками у них довольно значительное и составляет где-то 15 см.

Если взять более ранние модели ВАЗ-2108-099 с передним приводом, в таких автомобилях чашка вварена в этот моторный щит.

На практике, такая разница очень заметна именно в поведении данных автомобилей: «десятки» уступают по управляемости «восьмеркам» и «девяткам», хотя если брать во внимание плавность хода, проигрывают последние. Как правило, из-за малой жесткости кузова, в процессе эксплуатации автомобиля из «десятого» семейства, его передняя часть может подвергаться деформации

Все это может значительно снизить передачу на капсулу салона определенной части ударных нагрузок от неровностей дорожного полотна, и все это, как правило, приводит к уменьшению уровня вибраций. В то же время, при экстремальных режимах, из-за взаимных перемещений чашек, автомобилем становится очень сложно управлять

Как правило, из-за малой жесткости кузова, в процессе эксплуатации автомобиля из «десятого» семейства, его передняя часть может подвергаться деформации. Все это может значительно снизить передачу на капсулу салона определенной части ударных нагрузок от неровностей дорожного полотна, и все это, как правило, приводит к уменьшению уровня вибраций. В то же время, при экстремальных режимах, из-за взаимных перемещений чашек, автомобилем становится очень сложно управлять.

Преимущества тюнинга с помощью распоры под капот на Приоре

увеличение жесткости конструкции кузова – легковушка намного увереннее ведет себя в поворотах и на высокой скорости;
улучшение управления машиной;
улучшение курсовой устойчивости транспортного средства при движении на магистралях;
существенное уменьшение деформации корпуса в поворотах и при преодолении неровностей;
снижение риска появления трещин на кузове от усталости металла, долговечная подвеска.

Если посмотреть с физической точки зрения, наиболее жесткой принято считать конструкцию, в которой нагружаемые точки минимально перемещаются (при действии на них внешних сил). Распора между верхними стаканами стоек разработана для спортивных машин, как и спортивные пружины для подвески и спортивные валы для двигателя.

Ее начали ставить на два стационарных крепления стаканов, чтобы увеличить жесткость кузова на трамплинах, поворотах и неровной дороге, так как машины работают в режиме повышенных нагрузок, которые испытывают не только спортивные валы двигателя, но и подвеска. У Лада Приора жесткость кузова на довольно высоком уровне, но при эксплуатации машины по нашим дорогам тюнинг и распора под капот просто необходимы, так как она придаст дополнительную жесткость кузову и продлит жизнь корпусным деталям вашего железного коня.

Тюнинг растяжки стоек под капот Про Спорт придает всему кузову транспортного средства жесткости на продольное кручение. Указанный показатель достаточно важен, когда необходимо, чтобы автомобиль точно и уверенно перестраивался на большой скорости и проходил череду поворотов. Материал, из которого сделаны распоры Про Спорт, алюминий марки Т6061.

Он очень хорошо проявил себя в аэрокосмической и автомобильной промышленности. Распоры мало подвержены коррозии и температурным перепадам, они долговечны и безопасны в эксплуатации, как и спортивные валы Про Спорт. Для улучшения внешнего вида машины можно приобрести от Про Спорт на передок пару фар. Все растяжки и спортивные пружины и спортивные валы имеют высокую надежность и выпускаются для большинства автомобилей японского и европейского производства, а также автомобилей Приора.

Плюсы и минусы от применения растяжек передних стоек

По результатам тестов, проведённых некоторыми автомобильными изданиями, и отзывам многих водителей установка распорки даёт такие преимущества:

Повышается управляемость машины и чувствительность руля, особенно в скоростных поворотах.
Снижается вибрация кузова.
Возрастает устойчивость при движении по прямой.
Риск появления трещин от усталости металла сводится к минимуму.
Простой монтаж на 6—8 резьбовых соединений, который способен выполнить практически каждый автолюбитель.

Перемычка ставится на штатные шпильки и прикручивается гайками

Машины возрастом 15 лет и более, на которых произведена вытяжка лонжеронов, не рекомендуется эксплуатировать без распорки передних стоек. Причина — всё тот же «уставший» металл, более склонный к прогибу от ударов со стороны подвески. Без усиления кузов довольно быстро вернётся в аварийное состояние.

Из негативных сторон применения растяжек стоит отметить три существенных:

любое воздействие, в том числе при попадании в яму или на ухаб, передаётся с одного колеса на другое;
от бокового удара в место крепления стойки может пострадать противоположная часть кузова;
стоящая в подкапотном пространстве штанга может перекрывать доступ к элементам различных систем, например, расширительному бачку с тормозной жидкостью.

Здесь видно, как растяжка упирается в бачок тормозной системы

Избежать последнего недостатка позволяет распорка, сделанная своими руками с учётом всех выступающих деталей. Цены заводских жёсткостей довольно демократичны и стартуют от 1000 руб.

Почему не устанавливать?

Если плюсы такого тюнинга мы уже достаточно детально разобрали ранее, то недостатки стоит обговорить отдельно. К сожалению, один из минусов этой доработки крайне существенен: при столкновении автомобиль получит гораздо более серьёзные увечья.

Логично, что при ударе в крыло повредится вся передняя часть автомобиля — такое нарушение геометрии исправить очень трудно. Кроме того, при замене передней части автомобиля жёсткость кузова тоже значительно пострадает.

Второй же недостаток куда менее критичен: ввиду расположения элементов под капотом, в некоторых автомобилях будет чуть труднее добраться до бочка с тормозной жидкостью.

Тюнинг – это всегда компромисс: каждая доработка принесёт с собой не только положительные, но и негативные изменения. Возможно, при покупке автомобиля из салона и размеренном стиле вождения установка распорок не окажется необходимой – здесь выбор, как всегда, остаётся за автовладельцем.

Достоинства и недостатки

У механизма есть как плюсы, так и минусы. Начать лучше с хорошего, а именно – с достоинств:

Сохранение сварных швов в уязвимых местах кузова;
Улучшение управления, а именно – более устойчивое движение автомобиля по прямой и резкость поворотов;
Автомобиль управляется более точнее;
«терпимость» автомобиля во время агрессивного стиля вождения и повышенным нагрузкам;
Кузов подвержен минимальному риску деформаций, даже при эксплуатации по покрытию плохого качества.

Многие автомобилисты думают, что если они не любят агрессивный стиль вождения, то распорка им ни к чему. Однако это не всегда так. Благодаря распорке можно заехать в поворот на скорости, выше обычной без потери управляемости. Это значительно экономит время и менее затрудняет движение.

Недостаток установки растяжки стоек лишь один, но он очень существенный. Из-за нее в случае аварии повреждения бывают более сильными. Если удар придется на сторону, где установлена распорка – в крыло, то повредится не один «стакан», а сразу два. В таком случае заменять нужно будет не одну сторону, а сразу всю переднюю часть, что в дальнейшем может также нарушить жесткость кузова. Однако если удар будет нанесен ровно по центру передней части, то распорка может спасти жизнь водителю и пассажиру, так как не даст кузову сложиться в сторону салона.

В последнее время началось производство распорок с насечками, благодаря которым в случае аварии погнется не кузов, а лишь распорка, что уменьшит затраты в случае ремонта после аварии.

Из-за особенностей строения некоторых автомобилей распорка может уменьшить доступ к бочку с тормозной жидкостью.

Негативная сторона распорок

Только одна: при боковом ударе будет повреждена не одна стойка, а две. Вердикт: распорка передних стоек автомобилю нужна. Даже несмотря на недостаток.

Очень часто заглядывая под капот тюнингованного автомобиля мы видим помимо доработанного двигателя еще и непонятную палку, которая соединяет передние стойки между собой. Модный или ненужный понт?

Долгое время у меня в голове крутилась мысль, что этот тюнинг применим к колхозу, но когда начал копать глубже, осознал, что это не просто железка для украшения подкапотного пространства. Она так же имеет практическое применение…

Так зачем же все эти распорки и растяжки кузова?

Пожалуй начнем по порядку…

Кузов автомобиля не цельно литой, а состоит из отдельных элементов. Какие-то элементы привариваются друг к другу, какие-то прикручиваются… Как ни крути, но в тех местах, где они крепятся, у кузова «слабые места». При движении происходят микродеформации кузова, из-за чего со временем автомобиль начинает терять устойчивость на дороге. При движении по прямой это малозаметно, так что для драг рейсинга это не актуально, а вот при перестроении на больших скоростях (кольце) машина плохо управляется.

Не хочу говорить о плохом, но машину может повести настолько сильно, что Вы можете потерять управление над машиной и подвергнуть свою жизнь опасности. Именно поэтому первое, что мы видим на машине — это распорка передних стоек. Она ограничивает деформацию кузова во время кручения. Именно этот показатель очень важен, когда речь идет о точном и уверенном перестроении и прохождении связок поворотов на высоких скоростях.

При инсталляции на передние стойки, распорка должна свободно надеться на шпильки верхних опор стоек (на стаканы). Для этого необходимо открутить все видимые гайки на стакане, но соблюдая определенные правила. Прежде всего, необходимо поставить автомобиль на ровной площадке без уклонов. Если машина стоит ровно и распорка предназначена именно под Ваш автомобиль, то все оденется без особого геморроя (не забудьте оставить шайбы под распоркой), работы на 5-10 минут. Если же отверстия не надеваются на шпильки и несовпадение всего 1-2 мм, то необходимо потянуть кузов автомобиля в нужную сторону. В противном случае нужна регулируемая распорка.

Одеваем, закручиваем все гайки, любуемся и едем тестировать на трассе.

На мой взгляд, регулируемая распорка передних стоек — это не то. Жесткость кузову она конечно предаст, но не ту, которую даст цельнолитая распорка.

Ходит миф, что распорка передних стоек при лобовом ударе предотвращает смещение двигателя в салон автомобиля… Подтверждения этой легенды я так в сети и не нашел (((

Распорки бывают 2-х точечные или 3-х точечные:

2-х точечная распорка крепится на стаканах;
3-х точечная распорка устанавливается на стаканы + прикрепляется к кузову, что вынуждает делать дополнительные отверстия в кузове автомобиля для ее надежной фиксации.

Принципиальных различий к сожалению не знаю. Если найду — поделюсь.

Распорки ставятся не только на передние стойки, но и на задние… Да и еще много куда. Смотрим на картинку ниже:

Так же нашел несколько анимированных изображений, которые наглядно показывают, как ведет себя автомобиль в тех или иных условиях, с распоркой и без:

Распорка передних стоек и нижних рычагов:

Распорка передних стоек и нижних рычагов (при повороте):

Распорка-стабилизатор поперечной устойчивости:

Боковые нижние распорки кузова автомобиля:

Распорка крыла:

Примеры использования распорок :

Многие скептически относятся к распоркам и говорят, что при аварии к примеру в переднее крыло, деформируется не одна стойка, а две, именно из-за растяжки передних стоек. Но простите, Вы покупаете автомобиль, чтобы его бить? Если да, то забудьте все, что написано в данном посте. Этот пост точно не для Вас.

Очень буду рад дополнениям и комментариям.

P.S. Не сочтите данный пост за рекламу фирмы Ultra Racing. Просто они в отличие от других производителей позаботились о конечном пользователе и сделали для них наглядный мануал.З.Ы. Буду очень признателен, если Вы поделитесь где-нибудь ссылкой на данный пост, т.к. на мой взгляд — это самый полный и подробный пост про распорки кузова автомобиля и их работу в RU»нете. Спасибо.

Укрепить кузов автомобиля и придать ему дополнительной жесткости — задача, которую ставят перед собой многие автовладельцы. Распорка передних стоек — узел, позволяющий быстро и без каких-либо сложностей решить поставленную задачу.

Распорка передних стоек, для чего нужна

В чем особенности такой конструктивной переработки? Как выполнить работу своими руками, и на какой результат можно рассчитывать?

Что это за растяжки и здля чего они нужны

Распорка изогнута в соответствии с размерами подкапотного пространства Чтобы объяснить, в чём оно состоит, придётся углубиться в историю. Итак, современные легковые машины давно отошли от рамной конструкции (за исключением некоторых внедорожников). То есть цельная рама больше не принимает на себя все колебания и удары, возникающие при движении автомобиля. В современной машине всё это делает кузов, собранный из отдельных частей, соединённых в единое целое либо с помощью сварки, либо с помощью резьбовых соединений, которые и являются слабым местом нынешних кузовов.

Всё просто: при движении машины части кузова немного смещаются относительно друг друга. Соединения постепенно изнашиваются. В результате управляемость машины снижается, что особенно хорошо чувствуется на поворотах. Здесь-то и приходит на помощь распорка, назначение которой сводится к тому, чтобы добавить прочности тонкому стальному кузову и предотвратить преждевременный износ его основных соединений, надолго сохранив хорошую управляемость автомобиля.

Плюсы и минусы передних распорок

Главное достоинство было озвучено выше: упрочнение кузова, предотвращение износа его соединений и улучшение управляемости.
А основной минус таков: если автомобиль во время ДТП получит удар в область переднего крыла, то пострадает не одна передняя стойка, а обе (и это неизбежно, ведь распорка жёстко связывает их между собой). Но есть и положительный момент: деформация стоек не будет серьёзной, поскольку за счёт распорки импульс удара распределится между ними, а не придётся целиком лишь на одну из них.

Виды распорок

Эти детали принято классифицировать по типу используемого материала. Они бывают:

Стальные.
Дюралюминиевые.
Углепластиковые.

Когда необходима опора двигателя

Любое торможение двигателем, внезапное трогание с места, наезд на различные неровности – все это сглаживает дополнительная опора, ограничивая максимальное перемещение мотора. Также она может препятствовать самовыключению передач в коробке.

Произойти это может при подъезде к кольцевой развязке, когда начинается сбрасывание газа, при этом передача остается включенной. Оценив ситуацию, вы вдруг принимаете решение снова нажать на газ в надежде, что успеете обогнать впереди идущего. Мотор завывает, на колесах отсутствует тяга из-за того, что вылетела передача. О последствиях можно не говорить, они будут плачевными. Поэтому установка дополнительной опоры станет правильным решением. К тому же ее легко поставить самому.

В случае с инжекторным восьмиклапанным движком, стоит приобрести кронштейн, предназначенный для переноса модуля зажигания. Это положительно скажется на модуле, поднимая его повыше, также оградив от попадания дорожной влаги.

Распорка передних стоек

Растяжки для передних стоек бывают цельные и составные, то есть те, которые можно регулировать по длине. Цельные растяжки можно ставить только в том модели машины, под которую они разработаны. Составные же распорки имеют мощную резьбу и контргайку, благодаря чему такое приспособление можно поставить в машину практически с любой шириной кузова. Накладки на стаканы стоек также могут быть различными.

Есть такие, которые сделаны горячей штамповкой, а есть и такие накладки, которые выполнены свариванием отдельных элементов. По прочности лучше накладки первого типа, но и прочности накладок второго типа хватит для того, чтобы сделать кузов значительно жестче.

У большинства распорок для передних стоек всего две точки крепления, но есть модели, у которых точек крепления три. Третья точка выполнена для того, чтобы закрепить растяжку на перегородке кузова, для чего придется сверлить несколько отверстий.

Что касается материал, из которых делают распорки, то наиболее распространенным является дюралюминий. Есть также распорки, изготовленные из карбона и углепластикового волокна. Карбоновые детали достаточно дорогостоящие. Не следует забывать о том, что установка новой детали в машину существенно увеличивает его массу, поэтому распорки должны быть легкими, но прочными. Очень хорошие отзывы получили растяжки из дюралюминия от японских изготовителей, так как они достаточно жесткие, не разрываются и не деформируются.

Чтобы сделать распорку собственноручно, нужно уметь работать с болгаркой и другими приспособлениями для работы с металлом. Сначала нужно измерить диаметр стаканов между дальними болтами, на которые будет крепиться распорка. Желательно взять за основу уже имеющуюся распорку. Для того, чтобы изготовить элемент, который будет крепиться к стакану, нужно взять металлическую пластину (толщина должна быть 5 – 7 мм), а на нее нужно положить картонный трафарет, который нужно вырезать по диаметру стакана после измерения всех размеров. Далее на сам металл можно нанести некий чертеж, используя баллончик с краской. По готовому чертежу болгаркой нужно вырезать одну из деталей будущей распорки.

Чтобы сделать внутренний круг, можно попробовать вырезать отверстие болгаркой, или же взять дрель и высверлить по всему диаметру круги по сверлу, а уже потом удалить ненужный металлический кружок. Если Вы решили вырезать отверстие болгаркой, то нужно брать диаметр чуть меньше, чем истинный диаметр стакана, чтобы потом можно было довести окружность до необходимого размера напильником или на точильном диске. По готовому изделию, как по лекалу, нужно сделать элемент для второй стороны распорки. Следующим этапом будет изготовление каркаса. Для этого нужно взять трубу 20 мм длиной 2,5 м и изогнуть ее.

Сразу переходить к деформации трубы не стоит. Лучше сделать заготовку из проволоки, которую нужно будет изменить согласно той форме, по которой потом нужно будет изогнуть трубу.

Трубогибом нужно изменить форму трубы так, чтобы она хорошо легла под капот. Уже изогнутую труду, которую Вы должны подогнать по размеру, нужно приварить к площадкам, а по бокам труды нужно приварить 2 прямоугольные пластины, которые сделают конструкцию более прочной.

После того, как вся распорка будет скручена, ее нужно отшлифовать, обезжирить, загрунтовать и покрасить. Установка растяжки заключается в прикручивании площадок к стаканам. Вот и все. Финансовые затраты могут быть разными. Делать распорку самостоятельно или нет – решать Вам. Главное – не забыть поставить машину на ровную поверхность.

Некоторые считают распорки дешевыми понтами, а некоторым они просто необходимы. Выбор за Вами. Успехов на дорогах.

Среди общего числа автомобилистов всегда есть люди, стремящиеся различными способами улучшить своих «железных коней», повысить их эксплуатационные характеристики, надёжность и долговечность. Подавляющее большинство этих водителей устанавливают на автомобили металлические распорки (иначе — растяжки) передних и задних стоек. Но такое усовершенствование вызывает множество споров, а число сторонников и противников подобного тюнинга примерно одинаковое. Поэтому стоит подробнее рассмотреть вопрос о том, для чего нужны растяжки и о том, как их изготавливать своими руками.
