Коммутатор зажигания

Типы коммутаторов

Из всего разнообразия данного вида приборов для авто и мототехники предназначены следующие:

• устройство, которое имеет высоковольтный встроенный генератор – DC CDI;
• коммутатор, что работает только в присутствии дополнительного источника высокого напряжения – AC CDI;
• катушка-коммутатор.

Смотреть галерею

Коммутаторы DC-типа являются самыми применяемыми из-за легкого подключения, они имеют на корпусе лишь четыре контакта: датчик Холла, минус, плюс, катушка зажигания.

Данные приборы имеют широкий модельный ряд:

• без ограничителя максимального числа оборотов или с ним;
• с возможностью изменять фазы опережения зажигания;
• для различных нужд — наличие дополнительных контактных групп.

Коммутаторы АС-типа отличаются от первых тем, что им не нужно постоянное наличие напряжения, и подключаются они несколько сложнее. Также они имеют очень маленькие размеры и, следовательно, более простую конструкцию. В силу этого они не обладают ограничителем максимального числа оборотов, что снижает безопасность использования техники.

Коммутаторы-катушки представляют собой самый интересный, слабоизученный и малораспространенный вид. Они соединяют в себе катушку зажигания и коммутирующий элемент, а также не оснащены датчиком Холла.

Принцип их действия заключается в прерывании тока, который протекает через высоковольтный трансформатор с низковольтной намоткой-катушкой. Само прерывание осуществляется контактным выключателем, что приводится в действие с помощью вала распределителя зажигания.

Система с механическим прерывателем имеет следующие недостатки:

1. Из-за слишком высокого тока, протекающего в первичной обмотке катушки, в прерывателе часто вырабатывается искра, которая приводит к порче контактов: они оплавляются и обгорают.
2. В холодное и сырое время года контакты подвергаются электрохимической эрозии.
3. Высокий ток в контактах прерывателя приводит к тому, что продолжительность разряда искры зажигания является кратковременной, это приводит к некачественному поджиганию топлива и нестабильной работе двигателя на низких оборотах. Следовательно, требуются затраты на обогащенную смесь.

Устранение этих недостатков стало возможным с появлением высоковольтных транзисторов высокой мощности и созданием бесконтактных систем электронного зажигания.

Некоторые водители пытаются улучшить технические характеристики транспортного средства путем замены контактной системы зажигания бесконтактной от новой модели. Это затратно и трудоемко, ведь требуется поменять систему зажигания полностью и приобрести электронный коммутатор. Кроме того, не всегда удается найти подходящий к старому новый вариант коммутации зажигания.

Несмотря на это, даже если между катушкой зажигания и контактным прерывателем подключить простой коммутатор на мощном транзисторе, можно заметно повысить качество системы контактного зажигания автомобиля:

• перестанут оплавляться контакты прерывателя из-за уменьшения тока;
• продолжительность заряда искры увеличится примерно вдвое, что вызовет лучшее поджигание горючего;
• систему всегда можно вернуть к первоначальному варианту простой перекоммутацией провода в случае поломки коммутатора на транзисторе.

Результаты эволюции: от простой батареи до систем под управлением электроники

На заре автомобильной эры в машинах первых поколений в агрегате ДВС существовала опция зажигания от электрической батареи, реализованная на основе физического явления самоиндукции. Первые коммутаторы, то есть системы, выполняющие координирующие функции в процесс извлечения искры в блоке зажигания ДВС, были крайне просты, если не сказать примитивны, и состояли из батареи и всего лишь двух проводов. Регулирование работы несложной транзисторной схемы осуществлялось при помощи электроимпульса, подаваемого на бобину.

Современный электронный коммутатор в своей основе уже состоит из транзисторов, тиристорных схем, бесконтактных датчиков и гибридных схем.

С использованием электроники автоматическое управление электроимпульсами, идущими через катушку зажигания, дало возможность получить целый ряд улучшений и преимуществ:

• существенно повысилась надёжность работы блока зажигания;
• система зажигания стала функционировать без перебоев на высоких скоростях и повышенных оборотах мотора;
• удалось получить более высокую степень сжатия, то есть, отношение рабочего объёма цилиндра двигателя к объёму его камеры внутреннего сгорания.

Со временем инженерная мысль пошла дальше, и присутствующий до того времени в схеме контактный прерыватель электрического напряжения был заменён на бесконтактный элемент. Первым агрегатом, реализованным на этом принципе, стал коммутатор ВАЗ, в котором функция зажигания реализована с применением датчика Холла.

На следующем этапе развития коммутатора система стала многоканальной, то есть, управляющей сразу целой группой катушек зажигания. Альтернативным вариантом стало монтирование автономной системы, состоящей из тандема «катушка + коммутатор» на каждой отдельной свече зажигания. Такое решение дало механикам целый ряд преимуществ:

• искра в системе зажигания ДВС теперь создавалась более сильная, что сделало работу ДВС более надёжной;
• присутствовавшие ранее потери мощности в трамблере удалось сначала сделать меньше, а позже и вовсе свести на нет;
• на холостых оборотах автомобиль получил надёжный и стабильный ход;
• расход автомобильного топлива был существенно снижен;
• в условиях пониженной температуры окружающей среды первичный старт двигателя стал более стабильным.

Как можно проверить коммутатор?

Перед тем как проверить работу коммутатора, его нужно хорошо почистить от грязи. Что бы коммутатор проверить, нужны: сама катушка зажигания, блок питания, обычная кнопка, паяльник и «масса» в качестве нее может быть металлический лист. На корпусе коммутатора располагаются определенные обозначение. Эти обозначения обычно в виде латинских букв, например «B», «C», «T», «K»

При проверке коммутатора следует обратить внимание на надежное соединение. На корпусе коммутатора должен быть хороший минус, часто из-за окисления, могут возникнуть определенные неисправности, что является последствием «плохой массы»

Коммутатор, катушка зажигания должны располагаться на одном «минусовом» металлическом листе. Еще раз проверьте все соединения и расстояние между катушкой зажигания — «выходом на ней» и металлическим листом, оно должно быть от 15 до 25 мм. Далее последовательно нужно замыкать и размыкать провод, который должен идти на контакт коммутатора. Сам провод нужно подключить к контрольной лампе на 12 В. Сигнал от блока не должен быть больше 5 вольт. Далее проворачиваете двигатель стартером и если коммутатор рабочий, то Вы увидите как искра будет бить в металлический лист, а лампа при этом будет светится. Если вы хотите проверить внутренний коммутатор, то нужно проделать туже самую работу, но при этом сменить и подставить другой контакт.

Принцип работы

Независимо от вида системы, принцип работы остается неизменным. Датчик положения коленвала фиксирует момент, когда поршень в первом цилиндре окажется в верхней мертвой точке такта сжатия. Этот момент определяет порядок срабатывания источника искры в соответствующем цилиндре. Далее в работу вступает блок управления или коммутатор (в зависимости от типа системы). Импульс передается на управляющее устройство, которое подает сигнал на катушку зажигания.

Катушка использует часть энергии аккумулятора и создает импульс высокого напряжения, который поступает на распределитель. Оттуда ток подается на свечу зажигания соответствующего цилиндра, которая создает разряд. Вся система работает при включенном зажигании – ключ повернут в соответствующее положение.

Схема системы зажигания автомобиля

В устройство классической схемы СЗ входят:

• Источник энергии (батарея);
• Реле стартера;
• Контактная группа в замке зажигания;
• КЗ (накопитель или преобразователь энергии);
• Конденсатор;
• Распределитель;
• Прерыватель;
• ВВ провода;
• Обычные провода, по которым подается низкое напряжение;
• Свечи зажигания.

Схема и принцип работы БСЗ

Все элементы системы связаны между собой и с двигателем следующим образом:

• вал трамблёра вращается от приводной шестерни мотора;
• установленный внутри распределителя датчик Холла подключён к коммутатору;
• катушка соединяется линией низкого напряжения с контроллером, высокого — с центральным электродом крышки трамблёра;
• высоковольтные провода от свечей зажигания подключаются к боковым контактам крышки главного распределителя.

Резьбовой зажим «К» на катушке соединён с плюсовым контактом реле замка зажигания и клеммой «4» коммутатора. Второй зажим с маркировкой «К» связан с контактом «1» контроллера, сюда же приходит провод тахометра. Клеммы «3», «5» и «6» коммутатора служат для подключения датчика Холла.

Главную роль в БСЗ «шестёрки» играет коммутатор, обрабатывающий сигналы датчика Холла и управляющий работой катушки

Алгори выглядит так:

1. После поворота ключа в замке напряжение подаётся на электромагнитный датчик и первую обмотку трансформатора. Вокруг стального сердечника возникает магнитное поле.
2. Стартер вращает коленвал двигателя и привод распределителя. Когда между элементами датчика проходит прорезь экрана, образуется импульс, посылаемый коммутатору. В этот момент один из поршней находится близко к верхней точке.
3. Контроллер посредством транзистора размыкает цепь первичной обмотки катушки. Тогда во вторичной образуется кратковременный импульс величиной до 24 тыс. вольт, идущий по кабелю к центральному электроду крышки трамблёра.
4. Пройдя через подвижный контакт — бегунок, направленный в сторону нужной клеммы, ток поступает на боковой электрод, а оттуда — по кабелю к свече. В камере сгорания образуется вспышка, топливная смесь возгорается и толкает поршень вниз. Двигатель заводится.
5. Когда следующий поршень достигает ВМТ, цикл повторяется, только искра передаётся другой свече.

По сравнению со старой контактной системой БСЗ вырабатывает более мощный искровой разряд

Для оптимального сгорания топлива в процессе работы мотора вспышка в цилиндре должна происходить на долю секунды раньше, чем поршень окажется в максимальном верхнем положении. Для этого в БСЗ предусматривается опережение искрообразования на определённый угол. Его величина зависит от оборотов коленчатого вала и нагрузки на силовой агрегат.

Корректировкой угла опережения занимается коммутатор и вакуумный блок трамблёра. Первый считывает количество импульсов от датчика, второй действует механически от разрежения, подведённого со стороны карбюратора.

Видео: отличия БСЗ от механического прерывателя

https://youtube.com/watch?v=xYut-KccUPM

КАК ВЫЯВИТЬ НЕИСПРАВНОСТИ В КОММУТАТОРЕ

Несмотря на явные преимущества более новых коммутаторов, они имеют один недостаток: выявить проблему в их работе сложнее, чем в случае с одноконтактными устройствами. Особенно эта проблема касается тех водителей, которые установили новые коммутаторы на свой автомобиль. Как правило, неисправности в двухконтактных или электронных коммутаторах можно выявить только в условиях специализированных сервисных центров

Но следует обращать внимание также на явные признаки в работе систем зажигания:

• не заводится двигатель, на свечах нет искры зажигания;
• агрегат глохнет через несколько минут после того, как завелся;
• неустойчивая работа двигателя.

Если наблюдается хотя бы один из этих признаков, значит стоит заменить прибор на исправный.

Важно!В комплектацию многих автомобилей ВАЗ, а также, некоторых других относительно недорогих марок авто, входят коммутаторы низкого качества. Потому лучше возить с собой запасной исправный прибор для его своевременной замены в случае поломки.. Также исправность прибора можно проверить и с помощью вольтметра

При включении зажигания стрелка должна установиться посредине шкалы. Затем она при отключении питания качнется вправо. Данные показатели прибора будут свидетельствовать о нормальной работе коммутатора

Также исправность прибора можно проверить и с помощью вольтметра. При включении зажигания стрелка должна установиться посредине шкалы. Затем она при отключении питания качнется вправо. Данные показатели прибора будут свидетельствовать о нормальной работе коммутатора.

Можно использовать и самодельный прибор для проверки коммутатора. Он являет собой контрольную лампу, которую легко можно сделать своими руками. Один конец лампы присоединяется на массу, второй – к выходу катушки. Если зажигание включить, то при исправности устройства через непродолжительный отрезок времени лампа станет гореть немного ярче.

Особенности ремонта коммутатора ВАЗ 2109

Ремонт коммутатора чаще всего сводится к его замене. Тонкие настройки устройства предназначены лишь для повышения эффективности работы системы. Если произошла поломка устройства, то порядок его замены таков:

• обесточьте электросистему автомобиля, снимите основную клемму с аккумуляторной батареи (АКБ);
• отсоедините коричневый провод от минусовой клеммы АКБ;
• отожмите отверткой пружинную скобу и отсоедините колодку с проводами от коммутатора;
• отверните две гайки крепления радиатора и снимите устройство вместе с радиатором;
• установите новый коммутатор с радиатором;
• подсоедините колодку разъемов;
• подведите под левую гайку коричневый провод;
• закрепите гайками коммутатор на ВАЗ 2109;
• произведите подключение АКБ.

Ремонт и замена коммутатора

Рано или поздно, как и любой механизм, коммутаторы системы зажигания тоже выходят из строя

И здесь совершенно неважно, какой именно прерыватель был установлен на автомобиле — ремонту эти узлы, как правило, не подлежат. Конечно, если у вас есть определенные навыки в электронике и радиотехнике, то перепаять вышедшую из строя деталь коммутатора будет совсем несложно

Этот слой предложил транзисторным производителям перспективный способ защитить кремний под дополнительными примесями после завершения процесса диффузии и установления желаемых электрических свойств. Для этого им пришлось преодолеть проблему электронов поверхностного состояния, которые в противном случае заблокировали бы проникновение внешних электрических полей в полупроводник. Им удалось провести тщательную очистку поверхности кремния и выращивание на нем очень чистого слоя диоксида кремния.

Этот подход в конечном итоге оказался идеальным для использования в интегральных схемах из-за его простоты производства и очень низкой рассеиваемой мощности во время работы в режиме ожидания. Добавление этих примесных элементов называется допированием. Атомы элементов из группы 15, такие как или, вносят электрон, который не имеет естественного места покоя в кристаллической решетке. Таким образом, эти избыточные электроны свободно связаны и относительно свободны в движении, действуя как носители заряда, которые могут проводить электрический ток.

Поэтому простой совет:

Ремонт коммутатора системы зажигания — это не вариант, покупайте новый!

Ниже несколько советов, где и какие коммутаторы лучше покупать. За основу возьмем ситуацию, когда нужен бесконтактный выключатель.

Атомы элементов из группы 13, такие как или, вызывают дефицит электронов при добавлении в качестве примесей, эффективно создают «дырки» в решетке. Эти положительно заряженные квантовомеханические объекты также довольно свободно перемещаются и проводят электричество.

Под действием а электроны и дырки движутся в противоположных направлениях. Правильно контролируя примеси в двух веществах, на их поверхности может образовываться канал с высокой проводимостью, способствующий протеканию через него электронов. То, что сделало этот драматический взрыв возможной сложностью схемы, — это стабильно уменьшающийся размер транзисторов на протяжении десятилетий. На заре 21-го века эти функции приблизились к 1 микрону, что позволило изготовить гигабитные чипы памяти и микропроцессоры, работающие на гигагерцовых частотах.

Что такое коммутатор в машине?

Этим
термином называют устройство, отвечающее за появление искры. Искра возникает в
блоке зажигания, а коммутатор в автомобиле — блок, координирующий этот процесс.
Система зажигания делится на две составляющие — контрольный блок и блок, где
происходит искровой разряд. Управляющая система контролирует момент появления
искры, а исполняющий блок занимается ее образованием.

Прежде
на автомобилях была система розжига горючего с батарейным зажиганием. В ее
основе лежал принцип самоиндукции. Такая система работала долго — до появления
принципиально иной элементной базы. У неё несложная транзисторная схема.
Регулирование производится при помощи тока, проходящего по бобине. Основной
принцип остался неизменным — коммутаторы по-прежнему работают на электромагнитной
индукции.

Какие коммутаторы и где покупать

Естественно, если у вас иномарка, то приобретение нужных вам запчастей лучше производить в соответствующих дилерских центрах, или магазинах, которые официально представляют компанию производителя вашего автомобиля. Ну а если, вы счастливый обладатель, прекрасного наследия Советского автопрома, поиски требуемых вам деталей можно смело начинать на авто и радиорынках. Правда, нужно быть осмотрительным.

Основываясь на многолетнем опыте, и на практических тестах, которые лично проводились над многими марками бесконтактных выключателей, можно выделить два коммутатора системы зажигания, которые отлично зарекомендовали себя.

1. Коммутатор аварийный К562.3734 (или К563.3734 ТУ11 КЖЩГ 023-94).
2. “Калашников и К° Плазменное зажигание” ТУ 4573-001045363119-97.

Почему именно они? Во-первых, оба выключателя производятся на отечественных заводах. Они рассчитаны для работы именно в наших условиях, все остальные аналоги, будь-то китайские или корейские, не выдерживают тех нагрузок, к которым привычны автомобили советского производства. Во-вторых, как уже говорилось выше, опытным путем было установлено, что только эти коммутаторы достаточно стабильно выдают приемлемые результаты токового разрыва.

Первый, за счет своей оригинальной схемы, по которой он был собран, формирует импульсные разряды, которые позволяют достигать амплитуды тока до 12-13А, при этом потребляемая величина токового заряда составляет всего 2А, и зависит от частоты вращения вала. Еще одним существенным преимуществом этого коммутационного устройства является умеренный температурный режим, в котором он работает. Хотя есть и очевидные недостатки, размеры самого коммутатора могли бы быть несколько меньше.

Второй, это, вообще, инновационное ноу-хау. Коммутатор “Калашников и К° Плазменное зажигание” соединяет в себе два устройства: основной рабочий блок, и запасной. Как и предыдущий выключатель, этот показал достаточно высокие показатели и в продолжительности искрового момента, и в силе импульса разрывного тока.

Но его главное достоинство заключается не в основном блоке, а в резервном, который рассчитан на работу в тех условиях, когда из строя выйдет не только основной блок коммутатора, но и датчик Хола. В последнем обстоятельстве пришлось убедиться самостоятельно.

“Калашников и К° Плазменное зажигание” для работы был установлен на девятку в стандартной комплектации, и когда из строя вышел основной блок коммутатора системы зажигания, пришлось переключиться на резервный. Единственный минус — делать это приходится вручную. При включении блок моментально отреагировал приветствующим писком испод капота. Конечно, давать газу на нем не получится, не позволяет принцип устройства системы коммутатора, но поддерживая минимальные обороты, можно добраться до гаража или станции техобслуживания.

Основные принципы работы и расположение устройства в автомобиле

Коммутатор системы зажигания – небольшой, но крайне важный модуль для работы авто. Его задача – с максимальной скоростью коммутировать цепь, в которую включены вращающие датчики. Помимо этого, он отвечает за то, чтобы включать и отключать электричество в катушке зажигания.

Сигналы, которые поступают от вращающих датчиков, не удобны в использовании из-за своей слабости. Если же они аналоговые, то плохо обрабатываются. Чтобы использовать их в системе управления двигателем внутреннего сгорания (конкретно — в подсистеме зажигания), необходимо их усилить после формирования, после чего передать сигналы на индукционную катушку, на её первичную обмотку.

Современные коммутаторы сконструированы так, что в состоянии координировать работу не одной, а сразу группы катушек в составе ДВС.

Расположение коммутатора в автомобиле может быть разным — это зависит от особенностей его конструкции.Коммутатор может быть установлен совместно с блоком электроники, отвечающим за управление двигателем, или же отдельно.

Если коммутатор располагается отдельно от управляющего блока электроники, он может находиться:

• непосредственно рядом с катушкой зажигания;
• на модуле распределителя зажигания;
• под капотом, на перегородке или на крыле автомобиля, чтобы за счёт размещения на металлической поверхности получить дополнительный теплоотвод;
• рядом с электронным управляющим блоком.

Каждая конструкторская группа решает вопрос расположения коммутатора по-своему. Специалисты ВАЗа поместили его на модуле распредзажигания, инженеры «Форда» – на перегородке автомобиля под капотом, конструкторы «Ауди» – в двигательной части в районе лобового стекла, под защитой водонепроницаемого кожуха, рядом с разъёмами для подключаемых в ходе проведения диагностических работ модулей.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести

Диапазон напряжений – от 6 до 16 Вольт;
рабочий уровень напряжения – 13,5 Вольт;
обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;
ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис

Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров. Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

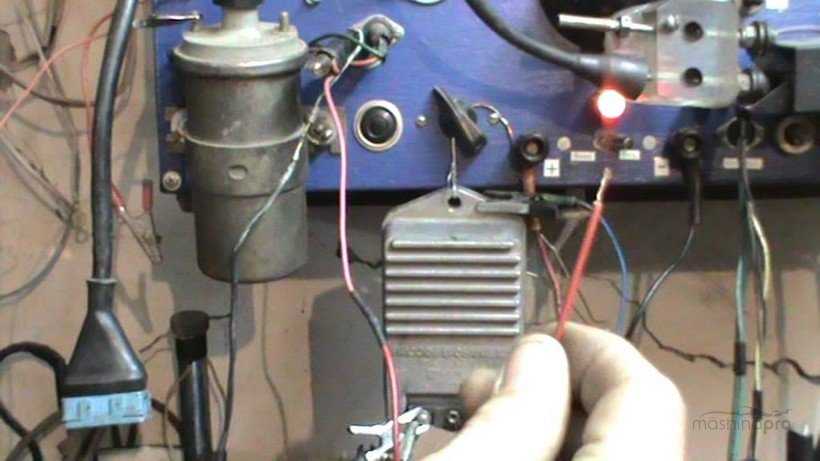

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует. В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы. » alt=»»>

Post Views: 3
