Замена датчика абс: виды, типы, принципы работы и причины поломки

3. Расположение жгутов проводов

Замена блока управления ABS

Довольно редко, но всё таки иногда требуется замена блока АБС. Узнать его по внешнему виду несложно: он представляет собой небольшой цилиндро-прямоугольной формы с выходящими из него тонкими металлическими трубками.

Разберёмся, как  поменять блок на примере автомобиля Toyota Camry (при открытом капоте он находится в левой части в визуальной доступности):

• Вначале прокачаем систему с удалением из контуров тормозной жидкости.
• Откручиваем  ключом на «10» трубки регулирующих контуров системы, расположенных сверху и сзади блока.
• Для удобства демонтируем расширительный бачок охлаждающей жидкости (просто извлекаем его из фиксирующего кронштейна).
• Отсоединяем жгут проводов блока, потянув вверх пластиковый фиксатор и отсоединив разъёмы.
• Блок крепится на кронштейне двумя гайками-демонтируем их ключом на «10».
• Вынимаем старый блок и устанавливаем новый. Сборку производим в обратной последовательности.

Обязательно производим заполнение тормозного контура жидкостью с прокачкой несколько раз во избежание попадания воздуха в систему.

Замена датчика АБС

Практически во всех выпускаемых ныне автомобилях присутствует АБС, не раз доказавшая свою эффективную работу: при торможении, колёса немного прокручиваются, отсюда и высокая эффективность торможения. В критических дорожных ситуациях это даёт водителю автомобиля с АБС дополнительный шанс для безопасного манёвра. Особенно без АБС не обойтись молодым водителям, чьи навыки ещё недостаточны, чтобы управлять автомобилем без дополнительных систем безопасности.

Схема работы АБС на автомобилях ВАЗ такова: импульсные сигналы с датчиков АБС поступают в блок управления АБС. Если одно колесо блокируется, гидромодулятор на основе команды блока управления, ограничивает давление в соответствующем канале.

Схема работ

Для начала необходимо снять колесо. Заранее озадачьтесь безопасностью проводимых операций. Автомобиль не должен скатываться и падать с домкрата во время ремонта! Колесо снято. Датчик располагается за тормозным суппортом. Заглянув за него, можно увидеть, ключи какого размера потребуются для снятия и замены датчика. Поскольку датчик располагается в довольно низкой точке автомобиля (ещё и постоянно контактирующей с грязью и водой), резьбовые соединения могут банально «закиснуть». В борьбе с этой неприятностью помогут различные средства вроде жидкости WD-40.

Можно пойти немного другим путём и снять суппорт с тормозным диском. Так тоже можно получить доступ к датчику.

Далее нужно подходящими по размеру плоскогубцами удерживать металлическую часть датчика АБС и, раскачивая маятниковыми движениями, потянуть его на себя. Будьте внимательны – соскользнувшие плоскогубцы способны повредить пластиковую защиту датчика (что чревато загрязнением последнего). Доставая деталь, можно пользоваться плоской отвёрткой (а лучше двумя). При образовании отверстия между корпусом датчика и суппортом отвёртку необходимо вставить в данное отверстие, и, поддевая деталь по кругу, пытаться достать её. Напарник может здорово помочь в этом процессе, если тоже будет действовать отвёрткой, но в противоположной стороне детали (так она выйдет быстрее и более равномерно). Если удалось извлечь деталь на 5 мм и более, то инструменты можно отложить в сторону, и попробовать вращательными или маятниковыми движениями достать датчик руками. Датчик АБС извлечён.

Далее обратите внимание на то, куда следует проводка от датчика, и найдите место его подключения

Снятие датчика скорости вращения переднего колеса

Датчик скорости вращения переднего колеса снимаем для его проверки или замены при обнаружении отказов в работе ABS, а также при снятии поворотного кулака.

Снимаем подкрылок переднего колеса

Надежно фиксируем автомобиль на подставке

Нажимаем на фиксатор и отсоединяем колодку переднего жгута проводов от колодки проводов датчика

Снимаем колодку проводов датчика с держателя, закрепленного на колесной арке

Выводим резиновую муфту проводов датчика из пластмассового держателя, расположенного на брызговике

Еще две резиновые муфты жгута проводов датчика выводим из прорезей кронштейна амортстойки

Сжав лепестки фиксаторов датчика скорости вращения колеса, вынимаем датчик из установочного кольца, расположенного в ступичном узле

Показано без поролонового уплотнителя гнезда поворотного кулака

Устанавливаем датчик в обратной последовательности, очистив перед этим гнездо установки датчика.

Замена датчика скорости вращения заднего колеса

Датчик скорости вращения заднего колеса снимаем для его замены в случае отказа.

Вывешиваем и снимаем колесо

Фиксируем на подставке автомобиль

Плоской отверткой откручиваем две пластмассовые гайки крепления защитного кожуха проводов датчика

Головкой на 10 откручиваем две гайки крепления кожуха

Отводим кожух от арки и вынимаем жгуты проводов из держателей кожуха

Нажимаем на фиксатор и отсоединяем колодку заднего жгута проводов от колодки проводов датчика

Выводим резиновую муфту жгута проводов датчика из прорези кронштейна, а жгут проводов – из пластмассового держателя, расположенных на рычаге балки задней подвески

Ключом Torx T-30 откручиваем винт крепления датчика

Вынимаем датчик из отверстия щита тормозного механизма.

Устанавливаем датчик в обратном порядке.

Снятие блока АБС

Блок АБС обычно снимается для замены или при кузовных работах, требующих подход к деталям кузова.

Устанавливаем автомобиль на смотровую канаву или подъемник

Помечаем расположение трубок на блоке АБС

С правой стороны в подкапотном пространстве рожковым ключом на 11 или специальным ключом для штуцеров тормозных трубок откручиваем штуцеры шести тормозных трубок и отсоединяем трубки от гидравлического блока

Приподнимаем фиксатор колодки жгута проводов

Отсоединяем колодку от блока управления

Выводим тормозную трубку из держателя 1 и жгут проводов из держателя 2 кронштейна блока АБС

Головкой на 13 откручиваем два болта 3 крепления кронштейна блока АБС к кузову и снимаем блок АБС с кронштейном.

Блок АБС крепится к кронштейну через две резиновые втулки.

Если нужно заменить втулки, отворачиваем две гайки ключом на 10 к кронштейну и разделяем блок и кронштейн.

Устанавливаем блок в обратной последовательности.

После монтажа прокачиваем систему тормозов.

Лада Ларгус. Снятие датчика скорости вращения переднего колеса

Датчик скорости вращения переднего колеса снимаем для его проверки или замены при обнаружении отказов в работе ABS, а также при демонтаже поворотного кулака.

Снимаем подкрылок переднего колеса (см. «Снятие брызговиков и подкрылков передних колес», с. 237).

Надежно фиксируем автомобиль на подставке заводского изготовления.

Выводим резиновую муфту жгута проводов датчика из пластмассового держателя, расположенного на брызговике.

показываем операцию при снятом поролоновом уплотнителе гнезда поворотного кулака.

Перед монтажом датчика очищаем место его установки, а также сам датчик, если он не подлежит замене. Устанавливаем датчик скорости вращения переднего колеса в обратной последовательности.

Видео по теме «Лада Ларгус. Снятие датчика скорости вращения переднего колеса»

https://youtube.com/watch?v=8wGuwnuPS9Q

Как проверить датчик АБС своими руками

https://youtube.com/watch?v=RxR9B02rdfM

Неисправен датчик ABS — замена датчика ABS

https://youtube.com/watch?v=gAA1lwSQtJA

Описание датчиков ДВС рено 16V

Датчики концентрации кислорода

В штатной комплектации установлено два датчика: один (управляющий) на корпусе впускного коллектора, второй (диагностический) – на приемной трубе.

Первый кислородный датчик – лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование кислорода, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.

Частицы кислорода, содержащиеся в отработанных газах, при взаимодействии с поверхностью датчика повышают (снижают) напряжение. При минимальном количестве оно равно 0.1 В, при максимальном — 0.9 В. В первом случае называется обедненной смесью, во втором – обогащенной. На основании показателей, переданных лямбда зондом, ЭБУ формирует настройки топливной системы.

Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата.

Диагностический датчик (нижний) в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора. Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели.

С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка – металлическая проставка под лямбда зонд. Обязательной диагностике и замене подлежит клапан рециркуляции выхлопных газов – EGR (ЕГР).

Замена проводки датчика скорости АБС переднего колеса

Порядок снятия проводки датчика скорости АБС переднего колеса

1. Отсоедините отрицательный провод аккумулятора.
2. Разъедините разъем контроллера тормозной системы.
3. Снимите соответствующие контакты с разъема:
4. Правый датчик — контакты 4 (БЕЛ) и 5 (СЕР).
5. Левый датчик — контакты 6 (КОР) и 7 (ГОЛ).

1. Жгуты обоих датчиков ответвляются от жгута АБС сразу у разъема АБС. Жгут правого датчика проходит по верху щитка передка и отходит к правому крылу. Датчик левого колеса идет сразу к левому крылу.
2. Отсоедините жгут датчика скорости колеса от жгута проводов.
3. Выньте электрический разъем из хомутов и отсоедините его от датчика.

Порядок установки проводки датчика скорости АБС переднего колеса

1. Установите соединительный жгут датчика скорости переднего колеса.
2. Соедините разъем датчика скорости переднего колеса и закрепите жгут хомутами.

1. Подключите жгут датчика к жгуту АБС.
2. Установите контакты в разъем в том же порядке, в котором они были сняты:
3. Правый датчик — контакты 4 (БЕЛ) и 5 (СЕР).
4. Левый датчик — контакты 6 (КОР) и 7 (ГОЛ).
5. Соедините разъем контроллера тормозной системы.
6. Присоедините отрицательный провод аккумулятора.

«>

Проверка правильности замены

1. Самый простой способ — завести автомобиль. Если ошибка в системе неактивная, то блок сам сотрёт ошибку из памяти и на дисплее погаснет индикация о неисправности
2. Бывает так, что сама по себе ошибка не стирается. В этом случае разгоняемся на автомобиле до скорости 40 км/ч и тормозим за одно нажатие на педаль тормоза. В этом случае блок задействует в помощь антиблокировочную систему и если она работает в штатном режиме, ошибки удалятся.
3. Проверить, как работает система с помощью диагностического прибора. Он позволит как прочитать и удалить коды ошибок из памяти блока, так и наглядно продемонстрирует работу каждого из контроллеров на экране тестера.

Как устроен датчик

Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.

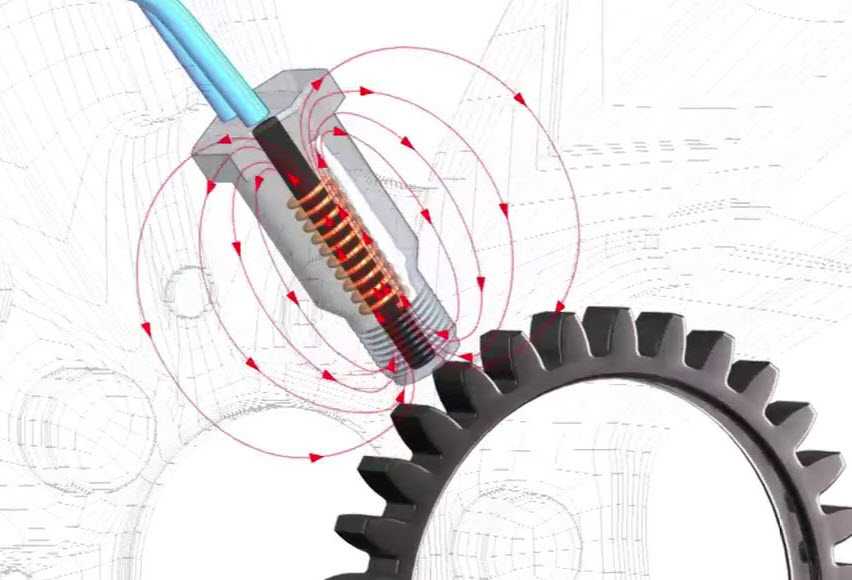

Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.

Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.

За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.

Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.

Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.

В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.

Можно ли починить неисправный сенсор

Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д

Важно понимать, что датчик данной системы является важным элементом

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае  при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC  полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм

При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS

Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS

Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и  тип самого блока.

Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Диагностика проводки и датчика АБС

После демонтажа детали со ступиц, если необходимо проверить узел на работоспособность, проводят отключение штекера. Для этого по проводу определяют место соединения проводки, по пути, отсоединяя кабель под днищем от стоек подвески.

Для большинства авто разъем проводки АБС для заднего колеса расположен в салоне под задним сидением. Если необходимо проверить качество провода, его выдавливают из салона наружу, предварительно сняв заглушку с внешней стороны.

Снять датчик абс по силам каждому водителю, необходимо правильно определить количество деталей на авто и приготовить необходимый инструмент, поскольку в 70 % случаев потребуется демонтировать колесо и диск. Адекватная работа системы позволяет сократить время тормозного пути и обеспечивает безопасность движения.

6. Антиблокировочная система (ABS)

Центрирование датчика угла поворота рулевого вала

Для датчика угла поворота рулевого вала не требуется частое центрирование. Центрирование датчика угла поворота рулевого вала может потребоваться после выполнения некоторых работ по техническому обслуживанию. В число этих работ входят следующие:

• Замена электронного модуля управления тормозом (EBCM)
• Замена датчика углового положения рулевого колеса
• Замена рулевого механизма
• Замена рулевой колонки
• Столкновение или другие физические повреждения

Процедуру центрирования датчика угла поворота рулевого вала можно выполнить с помощью диагностического прибора, действуя как указано ниже:

1. С помощью рулевого колеса повернуть передние колеса в положение движения вперед.

2. Привести в действие стояночный тормоз или установить переключатель скоростей в положение «Р».

3. Подключить диагностический прибор к разъему передачи данных.

4. Включить зажигание, отключить двигатель

5. В списке контрольных функций модуля, управляющего датчиком углового положения рулевого колеса, выбрать Steering Wheel Angle Sensor Learn («Опознать датчик угла рулевого колеса»).

6. Следуя указаниям диагностического сканера, выполнить процедуру опознания.

7. В списке EBCM Configuration/Reset Functions («Конфигурация/сброс функций») выбрать Steering Wheel Angle Sensor Learn («Опознать датчик угла рулевого колеса»).

8. Следуя указаниям диагностического сканера, выполнить процедуру опознания.

9. Удалить все диагностические коды неисправностей, которые могли быть зарегистрированы.

Электронный контроллер тормозной системы

1. Болт электронного модуля управления тормозной системой (кол-во: 3)
2. Клапан модулятора тормозного давления
3. Электронный модуль управления тормозной системой

Внимание: Перед подключением разъема жгута проводов к электронному блоку управления тормозной системой/электронному блоку управления торможением и тягой, а также перед отключением от него разъема следует выключить зажигание. Несоблюдение этого правила может привести к выходу из строя электронного блока управления тормозной системой/электронного блока управления торможением и тягой

Шевроле лачетти датчик скорости

2 дня назад стрелка спидометра, как и показания скорости по БК, остановились на нуле. Снял разъём датчика скорости, коррозии нет, все равно почистил спиртом. Не помогло. Заказал новый датчик скорости. Пока ждал, ездил, и оказалось, что иногда неисправность уходит, и спидометр начинает нормально работать некоторое время. Пришёл новый датчик, поставил. Ничего не изменилось. Иногда работает, иногда нет. Разобрал разъём полностью (он разборный), не отрезая провода, вытащив клеммы и осмотрев их на предмет коррозии в местах обжимки проводов клеммами. Коррозии нет, всё блестит. Всё равно почистил и обжал. Никаких изменений. Мерил мультиметром все три цепи датчика относительно массы и шевелил кусок его проводки выходящий из главного жгута. Масса звонится в ноль, как положено. Сигнальная цепь и цепь питания также имеют стабильные сопротивления при шевелении этой части проводки. Снятый датчик проверил для надёжности, подав питание +12В, и измеряя изменение напряжения на сигнальном выходе датчика, подтянутым резистором 1кОм к питанию(т.к. выход датчика-с открытым коллектором). За один оборот оси датчика напряжение на выходе меняется от 0 до 12В несколько раз. Ещё одна особенность. Когда спидометр падает в ноль и не работает, то иногда БК выдает предупреждение о том, что скорость 150. 200. 250км/ч. То есть какие-то кратковременные всплески на ЭБУ всё же приходят. Но показания скорости по БК, даже в эти моменты предупреждений, равны нулю.

Дальше по плану на завтра собираюсь снимать разъём ЭБУ и мерить сигнал на нём. Видимо, проблема именно в проводке.

В связи с возникшим глюком вспомнился опыт по поиску точек трёх масс, когда среди прочих была найдена точка в самой толстой части главного жгута проводки, в самом нижнем месте. В этой точке сигнальный провод от датчика скорости раздваивается на 2 провода-на ЭБУ и на приборку. И сделана эта точка так же, как и все точки трёх масс. Вероятно, проблема там.

А, может, причина в цепи питания или массы? Согласно схеме, масса датчика скорости G104 располагается под стартером на двигателе. Её я никогда не трогал. Наверно, нужно почистить её. Вот, например, человек про проблемность массы G104 рассказывает, и как её найти показывает: https://www.youtube.com/watch?v=kt8l6TMWdo8 И, возможно, стоит переткнуть разъём C106, откуда датчик берёт питание +12В.

+ на некоторых форумах пишут, что якобы наши датчики скорости мрут, как мухи, вследствие помех от катушек зажигания! У меня катушки восстановленные после пробоев (микротрещин), но это было давно, и по причине троения во влажную погоду. После того троений не бывает, зажигание работает исправно. Да, и пишут там, что после этих наводок датчик перестает работать совсем, а не глючит.

В каких случаях требуется замена АБС

Антиблокировочная система смягчает резкое нажатие на педаль тормоза и частично разблокирует колеса, чтобы машину не занесло и сидящий за рулем не потерял управление. О ее исправности свидетельствует сигнал АБС, который, в норме, угасает, как только сидящий за рулем плавно отпускает тормоз. Если он постоянно горит или мигает — дело более серьезное и требует диагностики.

На то, что датчик АБС пора менять, указывают следующие признаки:

• сигнал горит постоянно;
• возвращение бортовым компьютером ошибки АБС;
• антиблокировочная система вообще не работает или работает с перебоями.

Во всех этих случаях необходимо обратиться в сервисный центр для диагностики и замены прибора. Для диагностики применяют следующие устройства:

• тестер;
• осциллограф;
• вольтметр (напряжение в норме до 1,2 В).

Проверка тестером может выявить короткое замыкание в цепи системы (если прибор не показывает сопротивления), либо вообще ее обрыв (если выдает бесконечное значение).

Выводы

Определить, почему загорелась контрольная лампа АБС на Шевроле Лачетти можно самостоятельно, без обращения в автосервис. Для проведения процесса потребуется немного конструктивных знаний транспортного средства и времени. Ну, а если отсутствует первый фактор, то прямая дорога в автосервис.

Исправность антиблокировочной системы тормозов – основа безопасной езды на автомобиле, особенно в условиях сложной дорожной обстановки. Если в процессе управления транспортным средством на приборной панели загорелся индикатор неисправности системы ABS, следует немедленно принять меры по ее устранению.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Даже, если один из датчиков АБС работает некорректно, это приводит к полному отказу антиблокировочной, противобуксовочной систем, неисправности системы курсовой устойчивости, если они установлены на автомобиле.
