Тюнинг toyota

Неполадки и ремонт

Двигатель начал стучать	при большом пробеге износ поршневых пальцев при незначительном нарушение тепловых зазоров клапанов	заменить пальцы отрегулировать зазоры
Увеличился расход масла	износ маслосъемных колпачков или колец	диагностика и замена расходников
После запуска, мотор глохнет	неисправность топливной системы	прочистить форсунки, трамблер, бензонасос, заменить топливный фильтр
Плавают обороты	забилась вентиляция картера, дроссельная заслонка, форсунки, износ регулятора холостого хода	прочистить и заменить свечи, форсунки, регулятор холостого хода
Повышенная вибрация, эффект троения двигателя	забиты форсунки или свечи	заменить форсунки, свечи

После износа регулирующих датчиков появлюятся провалы оборотов на холостом ходу (ХХ). Если сгорел лямбда-зонд, то повысится расход бензина и появится нагар на стенках поршней и цилиндров. Можно установить обманку на лямбда зонд.

Если в двигателе установлена система Lean Bean, то не рекомендуется заливать бензин с низким октановым числом. Это уменьшит межремонтный ресурс до 50%.

Тюнинг кузова Короллы AE100

Модель Тойота Королла в сотом кузове выпускается с 1991 года, поэтому понятно желание владельцев улучшить внешний облик машины, тем более что в последнее время появилось много фирм, выпускающих детали и элементы тюнинга хорошего качества. Придать внешнему облику Corolla AE100 некоторую долю элегантности и современный вид помогут аэродинамические обвесы. Комплект таких изделий состоит из двух бамперов, спойлера и пороговых накладок.

Передний бампер из комплекта тюнинга изменяет вид автомобиля, сглаживая углы кузова АЕ 100, и прекрасно смотрится с увеличенными воздухозаборниками для лучшего охлаждения радиатора и тормозных колодок. Нижняя юбка аэродинамического обвеса имеет рёбра жёсткости и защищает кузов от повреждений.

Бампер сзади ставится на специальный состав из герметика и клея и фиксируется в штатных креплениях. Эта деталь тюнинга несколько визуально снижает клиренс и придаёт некоторую мощность форме задней части машины. Боковые накладки на пороги кузова Corolla АЕ 100 делают внешний облик более спортивным и немного агрессивным.

В комплекте имеется ещё и спойлер, который обычно устанавливают на крышу и крепят посредством саморезов или стеклянного герметика. Этот конструктивный элемент улучшает аэродинамические качества автомобиля и придаёт линии крыши своеобразный стиль и изысканность.

Придать больше элегантности кузову можно, установив пластиковые подкрылки. Эти элементы тюнинга, их называют ещё локерами, снижают шум при движении и защищают корпус от коррозии. Такой тюнинговый способ не представляет особой трудности для автолюбителей, комплекты прекрасно подходят на штатные крепления. Модернизация кузова седана практически ничем не отличается от работ с корпусом универсала.

Электрика

Как снять аккумулятор Тайота Карина своими рукамиЗаменить батарейку в брелке Тайота КаринаПоменять батарейку в ключе Toyota Carina своими рукамиКак заменить батарейку в пульте Toyota CarinaКак поменять блок предохранителей Тайота CarinaРемонт втягивающего реле Тойота CarinaУстановка габаритной лампы Тайота CarinaЗаменить задний фонарь Toyota CarinaКак снять заднюю фару Toyota Карина своими рукамиКак поменять замок зажигания Тайота Карина своими рукамиЗаменить катушку зажигания Toyota Карина своими рукамиКак снять кнопку стеклоподъемника Тайота КаринаКак поменять лампу ближнего света Toyota CarinaКак заменить лампу в бардачке Тайота КаринаУстановка ламп в габаритах Тайота Carina своими рукамиКак заменить лампу в дальний свет Тайота Carina своими рукамиЗамена ламп в задний ход Toyota Carina своими рукамиКак заменить лампу в поворотниках Тойота Карина своими рукамиКак заменить лампу в приборной панели Тойота КаринаЗаменить лампу в противотуманный фарах Тайота Карина своими рукамиКак поменять лампу в ПТФ Тойота КаринаПоменять лампу в фарах Тойота КаринаКак заменить лампу освещения салона Тойота CarinaКак заменить лампу стоп сигнала Тайота Карина своими рукамиЗаменить лампы задних фонарей Toyota Карина своими рукамиКак снять левую фару Тойота КаринаКак снять моторчик стеклоподъемника Toyota CarinaКак снять переднюю фару Тойота КаринаСнятие правой фары Тойота CarinaЗамена предохранителей Тайота КаринаЗамена предохранителя прикуривателя Тайота КаринаУстановка противотуманных ламп Тайота Carina своими рукамиЗамена реле поворотов Тайота CarinaКак заменить реле стартера Тойота CarinaКак заменить реле стеклоочистителя Тойота Карина своими рукамиЗамена свечей зажигания Toyota CarinaРемонт щеток генератора Тойота Карина своими рукамиЭлектросхема акпп Тайота КаринаЭлектросхема акустической системы Тайота КаринаЭлектросхема бензонасоса Тайота КаринаСхема блока предохранителей Тайота Карина своими рукамиСхема блока управления двигателем Тайота Карина своими рукамиЭлектросхема вентилятора охлаждения Toyota Carina своими рукамиСхема включения бензонасоса Тойота Carina своими рукамиЭлектросхема включения вентилятора охлаждения Тойота КаринаСхема включения кондиционера Тойота Карина своими рукамиЭлектросхема включения переднего моста Тайота Карина своими рукамиЭлектросхема включения стартера Тайота Карина своими рукамиЭлектросхема включения фар Тайота CarinaЭлектросхема генератора Тойота КаринаЭлектросхема датчика давления масла Тайота CarinaЭлектросхема датчика кислорода Тайота CarinaСхема датчика охлаждающей жидкости Тойота КаринаЭлектросхема датчика скорости Тайота Карина своими рукамиЭлектросхема датчика температуры Тайота CarinaЭлектросхема датчика уровня топлива Тайота Карина своими рукамиСхема двигателя Тойота Карина своими рукамиЭлектросхема дворников Тойота CarinaСхема зажигания Тойота КаринаЭлектросхема замка зажигания Тайота КаринаСхема звукового сигнала Тайота CarinaСхема инжектора Toyota КаринаЭлектросхема карбюратора Тайота CarinaСхема корректора фар Тайота КаринаЭлектросхема освещения салона Тойота Carina своими рукамиЭлектросхема отопителя Toyota КаринаЭлектросхема охлаждения двигателя Тайота CarinaЭлектросхема панели приборов Тойота CarinaЭлектросхема передних фар Toyota CarinaЭлектросхема печки Тайота КаринаЭлектросхема приборной панели Тайота Carina своими рукамиЭлектросхема проводки Toyota CarinaСхема противотуманных фар Тойота Карина своими рукамиЭлектросхема реле бензонасоса Toyota CarinaЭлектросхема реле давления Тойота CarinaЭлектросхема реле поворотов Тайота Carina своими рукамиСхема реле регулятора Тойота CarinaСхема реле стартера Тойота Carina своими рукамиЭлектросхема системы впрыска Тойота Карина своими рукамиЭлектросхема системы зажигания Тайота Carina своими рукамиЭлектросхема системы кондиционирования Тайота КаринаЭлектросхема системы охлаждения Тойота КаринаСхема системы управления двигателем Тайота КаринаСхема стартера Toyota КаринаСхема стеклоочистителя Тойота КаринаЭлектросхема стеклоподъемников Тайота КаринаЭлектросхема стоп сигналов Toyota КаринаЭлектросхема топливного насоса Тайота Carina своими рукамиЭлектросхема топливной системы Toyota КаринаСхема тормозной системы Тойота Carina своими рукамиСхема центрального замка Тойота КаринаСхема щитка приборов Тойота КаринаЭлектросхема эбу Тойота КаринаКоды ошибок Тайота Carina

Дополнительный монтажный блок

Данный агрегат находится под приборной панелью автомобиля Тойота Карина. Схема расположения предохранителей блока выглядит следующим образом:

Что касается обозначения и назначения элементов, то они представлены в таблице ниже.

Также предохранители рассматриваемого блока отвечают за работоспособность стеклоочистителей и омывателей, организуют включение противотуманных фар, если это необходимо, а также обеспечивают работу стоп-сигнала и блокировку центрального замка.

Иногда возникают ситуации, когда требуется произвести замену предохранителей или реле в каком-либо из блоков автомобиля Тойота Карина. Несмотря на надежность японского транспортного средства, в электрической системе можете случиться сбой, из-за чего произойдет перегрев элемента, который отвечает за безопасность работы устройств автомобиля. Этим элементом и являются предохранители или реле.

Определить наличие неисправности в предохранителе можно только визуально, поэтому придется открыть блок и найти нужный элемент. Основные признаки наличия проблемы – потемнение корпуса и образование дефектов детали, представленных в виде разрывов соединения.

Перед тем, как проводить замену, стоит принять во внимание несколько советов:

• Замену необходимо осуществлять пинцетом. И желательно, чтобы он был не металлическим и маленьким. Таким образом, это не только обеспечит безопасность того, кто заменяет деталь, но также сохранит целостность электрических систем и самого предохранителя.
• Заменяемая деталь должна представлять собой аналог вышедшей из строя. Большинство автолюбителей возят с собой в автомобиле набор запасных предохранителей и реле. Определить, какой именно элемент необходим, поможет схема на крышке блока, а также нумерация предохранителей в самом агрегате.
• Если проблема возникла в плавких предохранителях, то необходимо также учитывать, что неисправность может возникнуть и во вставках.

Для замены предохранителя потребуется, в первую очередь, отключить мотор автомобиля, а также аккумулятор для того, чтобы прекратить подачу электрического тока по сети. Как только эти действия будут выполнены, можно приступать к снятию крышки блока и непосредственной замене неисправного элемента.

Тойота Карина E – автомобиль, заслуживший доверие большинства автолюбителей. Наличие трех блоков предохранителей и реле говорит о безопасной работе множества функций и устройств транспортного средства.

Toyota Carina PDF Manual — электрические схемы

Toyota Carina Сервисное руководство

Схема подключения Toyota Carina

Toyota Carina от 1996-2001 гг. Выпуска

Электросхемы

• Распределение энергии
• Система запуска и зажигания
• Система управления двигателем
• Навигационная система
• Электронное управление АКПП
• Антиблокировочная система тормозов
• Электропривод вентилятора
• Зеркала с электроприводом
• Подушки безопасности
• Электрические стеклоподъемники и зеркала
• Моющие и чистящие средства
• Комбинация приборов
• Аудиосистема
• Фары
• Указатели поворота и сигнализация
• Система автоматического управления освещением
• Кондиционер с ручным и автоматическим управлением
• центральный замок
• Аналоговая комбинация приборов и OPTITRON

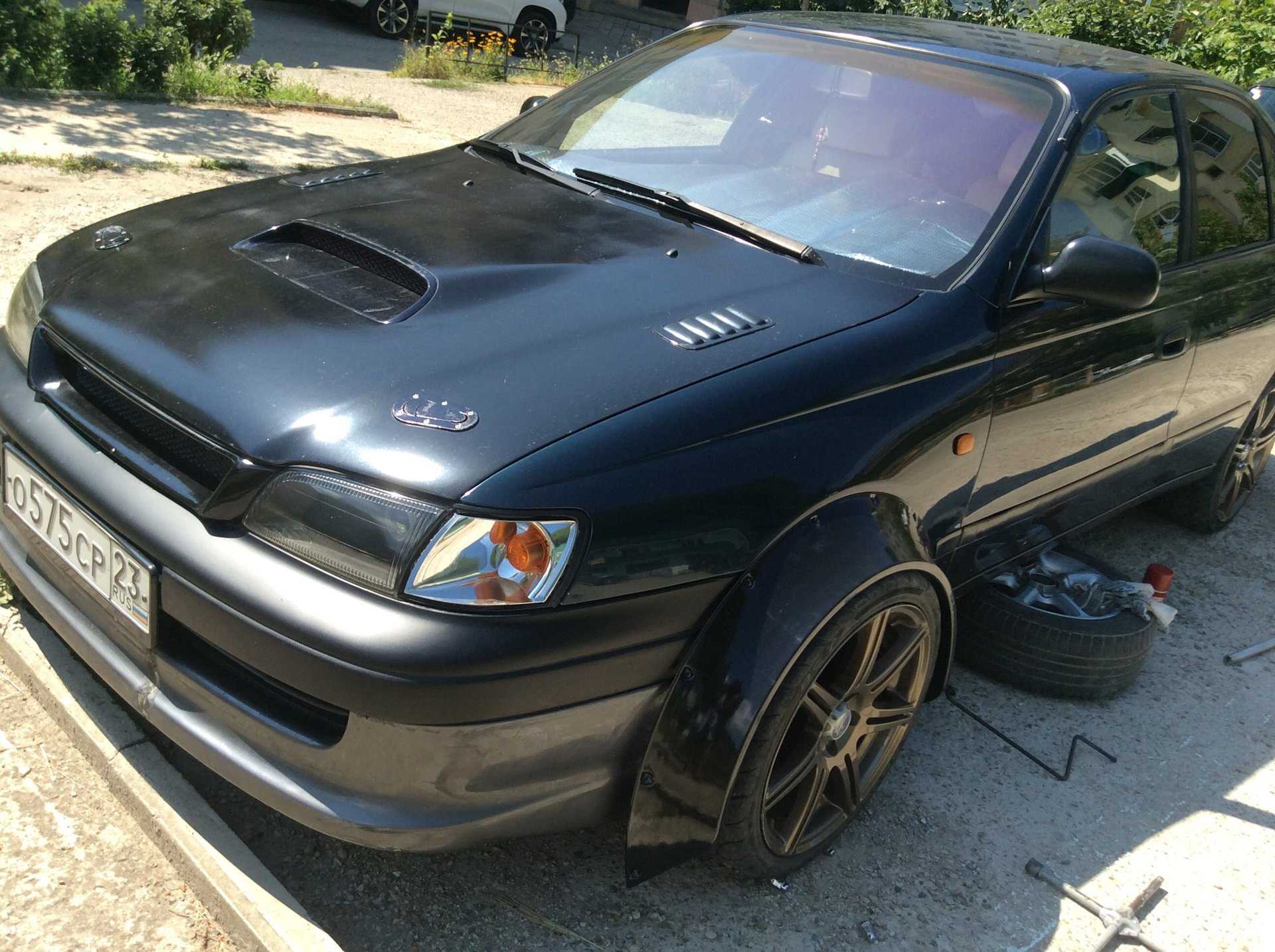

Внешний вид

Придать автомобилю современный спортивный вид можно путем замены навесных деталей кузова и добавления дополнительных элементов. Замена бамперов, установка накладок на пороги, спойлер не только улучшат внешний вид, но повысят аэродинамические показатели автомобиля. Комплект аэродинамических накладок на Тойоту Карину стоит от 24 до 72 тысяч рублей. В продаже имеется большой ассортимент радиаторных решеток в среднем около 3000 рублей.

Имеет смысл подумать над заменой оптических приборов, что не только изменит внешность, но и повлияет на комфортное управление в ночное время. Приобретение хрустальной оптики на Тойоту Карину обойдется около 5000 рублей.

Наименование детали тюнинга кузова на Toyota Carina	Цена в рублях
Передний бампер	7500-10000
Накладка переднего бампера	3000-5800
Накладки заднего бампера	2000
Накладка на пороги	2000-5000
Накладка на крыло	500
Хромированные накладки на дверные ручки (комплект)	1400
Дефлектор капота	1200-2000

Дефлекторы, установленные на капот и оконные проемы, не только придадут внешнему виду элегантность, но и улучшат обтекаемость воздушного потока на высокой скорости. Легкосплавные литые диски с низкопрофильными шинами выгодно добавят шарма в спортивный облик автомобиля. Очень удачно будут смотреться диски с большим количеством спиц покрытые хромом. Хромированная насадка на выхлопную трубу придаст тюнингу автомобиля законченный вид.

Тюнинг Тойота Карина – как выполнить без визитов в мастерские? + Видео

1 Способ улучшения двигателя авто

Модель Карина, или, как ее прозвали в народе, «Улыбка», способна похвастаться неплохими показателями мощности, стабильно высоким крутящим моментом и сравнительно скромным расходом топлива. Благодаря грамотно продуманной подвеске, машина довольно маневренная и отлично поддается управлению на любом типе дорожного покрытия. Единственными минусами автомобиля можно назвать довольно скромную комплектацию и простоватый дизайн. К счастью, эти недостатки очень легко устранить, а начинать работу мы будем с улучшения мотора Тойота.

Тойота Карина занимает одно из лидирующих мест среди авто своей ценовой категории. Не в последнюю очередь это связано с надежным и мощным двигателем седана.

Несмотря на это, многие владельцы этих автомобилей желают сесть за руль чего-нибудь более мощного, испытать новые ощущения. В таком случае можно выполнить тюнинг мотора Тойота, который прибавит авто 40–50 л. с.

Тюнинг мотора Тойота Карина

Улучшение двигателя более старых моделей Тойота, к которым относится и Карина, чаще всего выполняется методом форсирования. Для этого мы должны облегчить «дыхание» мотора Тойота. С этой целью можно применить фильтр нулевого сопротивления. Для его установки потребуется снять дроссельную заслонку автомобиля и отключить провода от аккумулятора. Далее выкручиваем крепежи и снимаем старый фильтр, после чего ставим на его место новый

Важно помнить, что если вы заменили старый фильтр на нулевик, то потребуется сделать тюнинг выхлопа авто. Только так вы получите желаемый результат от модернизации машины

2 Модернизация оптики – лучшее решение для небольшого бюджета

Для улучшения фар японского седана лучше всего подойдет светодиодная подсветка в виде «ангельских глазок». Такой тюнинг отлично подчеркнет форму оптики Тойота и сделает ее более выразительной. Для начала нужно запастись необходимыми деталями. Нам понадобится:

• упаковка прозрачного герметика;
• банка суперклея;
• 1 м светодиодной ленты типа RGB;
• кисточка, сухие салфетки;
• банка спирта для обезжиривания.

Фара Тойоты со светодиодной лентой

Для начала берем металлическую часть фары и по краю ее поверхности аккуратно наносим герметик. После этого прикладываем к обработанной поверхности половину светодиодной ленты и немного удерживаем фару в таком положении. После этого склеенные детали нужно положить диодами вниз и поставить сверху предмет весом не более 1 кг. В таком положении фара должна простоять около суток. Во время этого нужно следить за потеками клея, если они появляются, то вовремя их ликвидировать. После высыхания клея просто устанавливаете фары на место.

3 Что добавить в салон Тойота Карина

Многие отечественные водители, привыкшие к комфорту современных авто, часто недолюбливают более старые машины, к которым относится и Тойота Карина. Действительно, японский седан не отличается богатой комплектацией, что толкает его владельца выполнять тюнинг салона этой модели.

Тюнингованная приборная панель в салоне авто

Чтобы существенно преобразить салон автомобиля при минимальном бюджете, можно полностью перекрасить панель приборов. Первое, что стоит сделать при этом – полностью разобрать щиток в салоне Карина. В этом нам поможет инструкция, которая прилагается к техническому паспорту машины. Далее снимаем консоль, которая установлена в передней части. Для этого нужно просто отщелкнуть пластиковые фиксаторы сначала в нижней, а потом и в верхней части. После этого необходимо разобрать саму консоль. Детали, которые не нужно красить демонтируем и откладываем в сторону.

Далее снимаем заслонки из воздуховодов, а также ободки, крепящие их. Сами заслонки можно не красить, а вот цвет ободков стоит изменить. Далее готовим грунтовку для работы с пластиком, прозрачный акриловый лак, ацетон для обезжиривания элементов. Нам также понадобится краска – для покраски пластиковых деталей салона подойдет любой акриловый состав.

Для обезжиривания щитка необходимо нанести немного ацетона на ткань и протереть пластик. После того, как он высох, необходимо нанести на панель грунтовку. Делать это лучше всего в 2 слоя и только в теплом и сухом помещении. После полного высыхания грунтовки можно наносить краску. Для этого нужно воспользоваться распылителем. Красить поверхности щитка приборов стоит только в полном соответствии с инструкцией на банке состава. Если вас не удовлетворил результат тюнинга после нанесения первого слоя, то можно повторить покраску. После этого можно собирать панель приборов.

3 Что добавить в салон Тойота Карина

Многие отечественные водители, привыкшие к комфорту современных авто, часто недолюбливают более старые машины, к которым относится и Тойота Карина. Действительно, японский седан не отличается богатой комплектацией, что толкает его владельца выполнять тюнинг салона этой модели.

Чтобы существенно преобразить салон автомобиля при минимальном бюджете, можно полностью перекрасить панель приборов. Первое, что стоит сделать при этом – полностью разобрать щиток в салоне Карина. В этом нам поможет инструкция, которая прилагается к техническому паспорту машины. Далее снимаем консоль, которая установлена в передней части. Для этого нужно просто отщелкнуть пластиковые фиксаторы сначала в нижней, а потом и в верхней части. После этого необходимо разобрать саму консоль. Детали, которые не нужно красить демонтируем и откладываем в сторону.

Далее снимаем заслонки из воздуховодов, а также ободки, крепящие их. Сами заслонки можно не красить, а вот цвет ободков стоит изменить. Далее готовим грунтовку для работы с пластиком, прозрачный акриловый лак, ацетон для обезжиривания элементов. Нам также понадобится краска – для покраски пластиковых деталей салона подойдет любой акриловый состав.

Для обезжиривания щитка необходимо нанести немного ацетона на ткань и протереть пластик. После того, как он высох, необходимо нанести на панель грунтовку. Делать это лучше всего в 2 слоя и только в теплом и сухом помещении. После полного высыхания грунтовки можно наносить краску. Для этого нужно воспользоваться распылителем. Красить поверхности щитка приборов стоит только в полном соответствии с инструкцией на банке состава. Если вас не удовлетворил результат тюнинга после нанесения первого слоя, то можно повторить покраску. После этого можно собирать панель приборов.

В категории «Тюнинг» для Toyota Carina II оригинальный номер запчасти находится в каталоге производителя Вашего транспортного средства. Подбор данной детали возможен только по VIN коду автомобиля.Чтобы заказать деталь или узнать ее артикул, необходимо:

1. Создайте запрос по VIN-коду автомобиля

2. Обратитесь к нашим операторам – контакты

Специалисты подберут номера оригинальных запачастей и аналогов, которые присутсвуют в нашем ассортименте, проконсультируют и помогут сформировать заказ, доставку.

Воспользуйтесь каталогами запчастей, чтобы найти и посмотреть информацию, фотографии внешнего вида или схемы других деталей автомобилей Toyota Carina II (Тойота Карина 2).

О Компании

• 601901 г. Ковров, Владимирская область пр. Мира, д. 2. 8-800-350-20-97 8-904-038-56-86 8-904-659-53-81 [email protected] https://dd-tuning.ru/

Полезные Материалы

• Инструкции по установке тюнинга
• Новости
• Аквапринт
• Статьи о тюнинге

• Каталог
• О компании
• Оплата и доставка
• Контакты
• Кабинет

2004 – 2018 Автомагазин тюнинга ДД-Тюнинг Россия

Двигатель

Как заменить антифриз Toyota CarinaКак заменить бензонасос Тайота КаринаЗамена блока управления двигателем Тойота CarinaКак заменить водяной насос Тойота Carina своими рукамиКак снять впускной коллектор Тайота Carina своими рукамиЗаменить втулки на стартере Toyota CarinaКак заменить втулку шатуна Тойота CarinaСнять выпускной коллектор Тойота Carina своими рукамиКак поменять гидрокомпенсаторы Тойота CarinaКак поменять головку блока цилиндров Тайота КаринаКак заменить датчик давления масла Тайота КаринаЗаменить датчик детонации Тайота CarinaКак заменить датчик кислорода Тайота КаринаУстановка датчика коленвала Тайота Carina своими рукамиПоменять датчик массового расхода воздуха Тайота CarinaКак заменить датчик охлаждающей жидкости Тайота КаринаКак заменить датчик распредвала Тойота CarinaКак поменять датчик температуры Toyota Карина своими рукамиКак поменять датчик уровня топлива Тайота Карина своими рукамиЗамена датчика холостого хода Toyota Carina своими рукамиПоменять дмрв Тойота CarinaКак снять клапанную крышку Тойота CarinaПоменять компрессор кондиционера Toyota КаринаУстановка крана отопителя Toyota CarinaКак снять крышку двигателя Тайота CarinaЗаменить масло в акпп Тайота CarinaКак заменить масло в двигателе Toyota КаринаКак заменить маслосъемные колпачки Тойота CarinaКак поменять маслосъемные кольца Тайота КаринаРемонт масляного насоса Тайота CarinaКак заменить направляющие втулки клапанов Toyota Carina своими рукамиУстановка натяжителя цепи грм Toyota Carina своими рукамиЗаменить натяжной ролик ремня генератора Toyota CarinaКак заменить опоры двигателя Toyota КаринаКак поменять охлаждающую жидкость Тайота КаринаКак поменять подушки двигателя Тайота Carina своими рукамиЗамена подшипника коленвала Тойота CarinaЗаменить помпу Тойота Карина своими рукамиКак заменить поршневые кольца Тайота CarinaЗамена прокладки гбц Тойота CarinaЗамена прокладки головки блока цилиндров Тойота Carina своими рукамиЗамена прокладки клапанной крышки Тайота CarinaКак поменять прокладку коллектора Toyota CarinaЗаменить радиатор кондиционера Toyota КаринаПоменять радиатор печки Тойота Карина своими рукамиРемонт распредвала Тойота Карина своими рукамиРемонт расширительного бачка Тайота Карина своими рукамиУстановка ремня генератора Toyota КаринаКак заменить ремень грм Toyota Carina своими рукамиКак заменить ремень кондиционера Toyota CarinaРемонт сальника двигателя Тайота Карина своими рукамиКак заменить сальник коленвала Тайота КаринаПоменять сальник распредвала Тайота КаринаКак поменять сальники клапанов Toyota Carina своими рукамиЗаменить стартер Тойота CarinaКак поменять термостат Тайота CarinaРемонт топливного насоса Тайота CarinaКак заменить цепь грм Тойота КаринаЗамена шкива коленвала Тойота Карина

История названия и логотипа компании

Название Toyota Motor получила от своего основателя, г-на Киичиро Тойода, который немного трансформировал свою фамилию, поставив вместо «д» – «т» – измененное название писалось восемью иероглифами, а «8» считается в Японии счастливым числом.

Правильно считают в Японии – кто терпелив, тот бедности не поддается. По сей день некоторые люди усматривают в фирменном знаке Toyota Motor закрученную нитку с иголкой, в память о текстильных корнях автомобильной компании. Впрочем, по официальной версии, логотип отражает равновесие между корпорацией, покупателями и конкурентами.

Изображение торговой марки компании

Торговая марка Toyota Motor до 2019 была самой дорогой среди автопроизводителей. В рейтинге Interbrand Самых дорогих брендов мира в 2019 японский бренд оценивается в 56,2 млрд.$ и занимает 7-ую строчку. Среди основных факторов эффективности японской торговой марки издание Interbrand указывает актуальность, подлинность и присутствие на рынке.

Руководства по ремонту

Общее расположение блоков с предохранителями и реле в автомобиле Toyota Caldina

1. датчик разрежения в вакуумном усилителе тормозов (7A-FE, 3S-FE),
2. блок реле системы VSC,
3. датчик дав­ления наддува,
4. реле свечей накаливания,
5. резистор топливного насоса,
6. реле управления топливным насосом,
7. блок реле №2,
8. блок плавких вставок,
9. левый передний датчик SRS,
10. правый передний датчик SRS

Расположение и расшифровка блока предохранителей в моторном отсеке

Блок реле и блок плавких вставок в моторном отсеке

Реле: А — реле №1 э/д вентилятора, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — главное реле системы впрыска, F — реле №2 э/д вентилятора, G — реле №3 э/д вентилятора, Н — реле кондиционера;

Плавкие вставки: 1 — ALT 100А (120А для двигателей 3S-GTE, ЗС-ТЕ), 2 — ABS 60А, 3 — HEATER 40А — отопитель, кондиционер;

Предохранители: 4 — DOME (7,5А), 5 — HEAD LAMP RH 15А, 6 — ECU-B (10A), 7 — AM2 20A, 8 — RADIO 10A, 9 — перемычка, 10 — HEAD LAMP LH 15A, 11 — HORN 10A, 12 — ALT-S 5A, 13 — POWER-2 30A, 14 — HAZARD 10A, 15 — EFI 15A, 16 — запасной 7,5A, 17 — запасной 15A, 18 — запасной 30A, 19 — FAN SUB 30A (40A для двигателей 3S-GTE, ЗС-ТЕ), 20 — FAN SUB 40A (50A для двигателей 3S-GTE, ЗС-ТЕ), 21 — MAIN 50А, 22 — HEAD RH — правая фара (LWR) (c 12.1999), 23 — HEAD LH — левая фара (LWR) (c 12.1999).

Монтажный блок реле и предохранителей в салоне.

Расположение элементов в салоне автомобиле.

11 — левый боковой датчик SRS, 12 — инвертор DC/AC, 13 — реле инвертора (до 10.1997 г.), 14 — реле электропривода люка, 15 — правый боковой датчик SRS, 16 — электронный блок управления системой навигации (с 12.1999 г.), 17 — реле очистителя заднего стекла, 18 — электронный блок управления двигателем, 19 — центральный монтажный блок, 20 — реле управления замками дверей, 21 — интегрированное реле, 22 — блок реле №1, 23 — реле разъема подключения дополнительного электрооборудования, 24 — блок предохранителей, 25 — правый кронштейн крепления разъемов, 26 — монтажный блок под при­борной панелью в салоне, 27 — реле обогревателя лобового стекла (антиобледенителя щеток), 28 — реле корректора фар (с 12.1999 г.), 29 — блок управления блокировкой селектора АКПП, 30 — датчик замедления (ABS) (модели с VSC), 31 — датчик замедления (ABS, модели 4WD); датчик бокового перемещения (модели с VSC), 32 — центральный датчик SRS, 33 — реле отопите­ля, 34 — левый кронштейн крепления разъемов, 35 — реле топливного насоса, 36 — блок предохранителей (ЗС-ТЕ с 12.1999 г.), 37 — электронный блок управле­ния ABS, TRC и VSC.

Расположение и расшифровка блока предохранителей и реле в салоне автомобиля
