Замена колодок на chevrolet lacetti подробное описание с фото

Как правильно устанавливать тормозные колодки

Дело в том, что колодки на самом деле разные — внутренние и наружные.

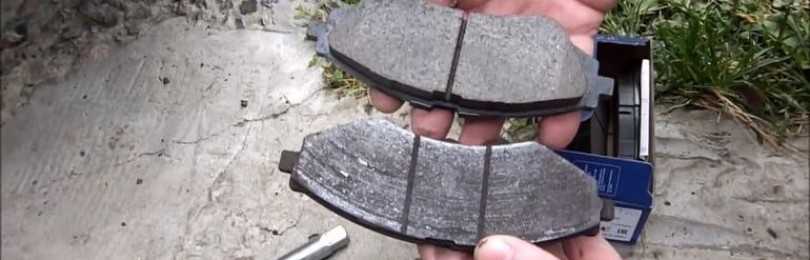

Как видим, на фото выше две разные колодки. Одна имеет индикатор износа и металлическую пластину. Вторая колодка не имеет ни того, ни другого.

Какая из них внутренняя, а какая наружная?

В коробке любого уважающего себя производителя колодок обязательно должна находиться инструкция по установке конкретно этих колодок.

Поэтому не ленимся, а внимательно смотрим, что там написано и нарисовано

Инструкция явно указывает, что колодку с пластиной необходимо устанавливать наружу. А колодку без пластины — к поршню.

Хотя лично для меня это не совсем понятно. Ведь обычно индикатор износа устанавливают на внутреннюю колодку, а тут получается снаружи… Возможно это связано с тем, что пыльник направляющей расположен очень близко к колодке и доводилось слышать жалобы, что «пискун» повреждает пыльник. Может быть производитель решил таким образом избавиться от этой проблемы.

Устанавливаем новые колодки и закручиваем суппорт.

Заодно можно установить и новый тормозной диск

Проверяем вращение диска и отсутствие грязи и смазки на его поверхности. Устанавливаем колесо.

Проверяем уровень жидкости в бачке, не забываем закрутить его крышку и затянуть колёса!

Внимание! После того, как Вы поменяли тормозные колодки и поставили автомобиль на колёса, необходимо несколько раз нажать на педаль тормоза, чтобы поршни заняли своё рабочее положение!

Как видим, замена тормозных колодок не сложна, но требует внимания и аккуратности.

Теперь лично моё мнение на некоторые вопросы

1. Индикатор износа. Я думаю, очевидно, что он должен устанавливаться на внутреннюю колодку, ибо она обычно изнашивается быстрее. Но! Лично я считаю этот элемент лишним. Лучший индикатор — это наши глаза при регулярном осмотре и проведении ТО. А этот элемент то пыльнику мешает, то отрывается, то ещё что-то. Тем более, если «пискун» дал о себе знать, то это означает не то, что колодки пора менять, а то, что Вы уже прозевали тот момент, когда их необходимо было заменить. Ведь Вы же не поедите на море с накладками 5мм? И не будете ждать 4мм (минимально допустимая толщина). Поэтому некоторые производители совсем перестали устанавливать этот элемент, хотя раньше устанавливали на все колодки.

2. Индикатор износа устанавливается вниз. Да, так и должно быть. Но опять же никто не упоминает о том, что при такой установке при износе колодки этот индикатор часто просто отрывается от колодки под воздействием тормозного диска, так как диск его как бы выталкивает наружу. Поэтому многие бывалые просто удаляют его сразу при установке колодок.

3. Пластина на колодке. Это, вообще, целая ритуальная деталь). Кто называет ее противоскрипной, кто теплоотводящей, кто ещё как-то

Но все считают её мега важной, хотя и не имеют единого мнения, зачем она нужна)). И устанавливаться она должна к поршню

Да, обычно так и есть. Она призвана центрировать колодку, отводить тепло, уменьшать шум и т.д

Но никто не обращает внимание на то, что через несколько тысяч поршень полностью продавливает эту пластинку. Это в лучшем случае

В худшем — края пластины начинают отделятся от колодки и от пластины остаются только проблемы. Я даже не хочу спорить о том, какое там тепло может отвести кусочек этой жестянки. При установке ее на внешнюю сторону, она хотя бы равномерно прижимается суппортом и не отваливается, и не продавливается. И кое-как выполняет роль противоскрипа.

Поэтому эти два элемента не на столько важны, на сколько вокруг них идут постоянные споры. Лучше бы установили датчик уровня охлаждающей жидкости. Вот от него польза может быть огромна и для безопасности (когда на скорости заклинит двигатель из-за отсутствия ОЖ. Индикатор температуры Вам в этот момент не поможет, так как он не будет омываться ОЖ) и для кошелька (на капремонт двигателя). Если Вы боитесь перегрева тормозной жидкости при длительном торможении, то необходимо ездить разумно. А если Вы гонщик, тогда и колодки устанавливаете соответствующие спортивные по 100 долларов, где будет уже реальная защита от перегрева и индикаторы. А эти пластины на обычных колодках не играют никакой роли, кроме того, что они там есть)). Не стоит делать из мухи слона и мутить бестолку воду. Я понимаю, что мое мнение не популярно. Но я к этому привык))

4. Антискрипные пасты и медные смазки. Да, я от них отошёл. Считаю это пустой тратой денег и времени. Эти смазки смываются после первых дождей, а к тому, что не смылось, прилипает грязь. И потом лишние трудозатраты на очистку при смене колодок. Любая смазка, не защищённая от окружающей среды — это не смазка! Второй комплект колодок катаю — ничего не скрипит, не стучит и не стирается)) Как-то так.

Регулировка стояночного тормоза Шевроле Лачетти

Замена передних колодок Шевроле Лачетти

Уберечь владельца Шевроле Лачетти от поломок тормозной системы поможет профилактическая диагностика. Проверка тормозных колодок на наличие неисправностей рекомендуется во время каждого техобслуживания.

Видео

Процесс замены

В первую очередь необходимо рассмотреть причины замены колодок на Шевроле Лачетти. У всех транспортных средств они одинаковые. Причины замены колодок:

• износ накладок (минимальная толщина — 2 мм);
• ненадежное соединение накладок с основанием;
• появление слишком большого количества масла на рабочих поверхностях;
• наличие механических повреждений (сколов или борозд).

Подготовительные мероприятия перед заменой колодок Лачетти

Для снятия негодных деталей и установки новых используются: раздвижные пассатижи, ключ для гаек колес, а также ключи на «10» и «18». У специалиста процесс занимает около 40 минут. Что же касается начинающего механика или обычного автомобилиста, то замена может слегка затянуться.

Обязательной перед снятием колодок является проверка полноты бака с тормозной жидкостью. Ее необходимость легко объясняется тем, что завершение установки новой детали приведет к поднятию уровню жидкости в бачке главного тормозного цилиндра. Позаботиться об уменьшении ее количества позволит обычный шприц, который наверняка найдется в аптечке (альтернативой может послужить медицинская груша). Он легко проникнет в нужную емкость и откачает лишнюю часть.

Пошаговая инструкция по замене колодок на Шевроле Авео Т300 позволит ускорить процесс и узнать обо всех нюансах, касающихся передних тормозных механизмов:

Выбор колодок

При наличии оригинального каталожного номера всегда можно подобрать аналоги, которые подойдут по деньгам. Любая деталь, которая является аналогом оригинала, как правило, дешевле него. Исключения составляют тюнингованные запасные части, которые обычно, в два раза дороже.

Автолюбитель, при выборе колодок руководствуется несколькими факторами:

• ценовая политика. Тут без сомнения побеждают аналоги;
• качество. Как правило, отечественный потребить на качество смотрит после цены. Хотя, есть такие, которые на цену не смотрят, лишь бы все было качественное.

При выборе колодок, рекомендуется обращать внимание на качество производства. Чем мельче зерно на колодках, тем они лучше

К выбору тормозных колодок стоит отнестись со всей серьёзностью, поскольку именно от этого будет зависеть безопасность движения и торможения. 96405129 — оригинальный каталожный номер тормозных колодок для Шевроле Лачетти. Средняя стоимость составляет — 2000 рублей.

Аналоги

Кроме оригинальных деталей, стоит обратить внимание и на аналоги, которые представлены на автомобильном рынке. Так, многие из них не уступают по качеству:

Замена колодок на Chevrolet Lacetti подробное описание с фото

Замена колодок на Шевроле Лачетти не вызывает трудностей. Спереди и сзади тормозной механизм Chevrolet Lacetti дисковый, что серьезно упрощает жизнь автолюбителя. В среднем передние колодки на Лачетти ходят около 40 тысяч километров, задние могут легко отходить до 80 тысяч километров. Если колодки достигли своего предельного износа, при торможении вы услышите неприятный скрежет. Это акустические пластинки закрепленные на колодках начинают цеплять диски говоря водителю, что пора бы заменить колодки.Далее мы подробно расскажем о замене передних и задних колодок Chevrolet Lacetti. Все инструкции мы снабдили фотографиями для наглядности.

Замена передних колодок на Шевроле Лачетти

Вывешиваем переднюю часть машины и снимаем колесо. Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую сдвигаем суппорт, утапливая поршень в цилиндр. Это поможет нам легче вынуть старые колодки.

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу. Приподнимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца. Вынимаем колодки из их направляющей.

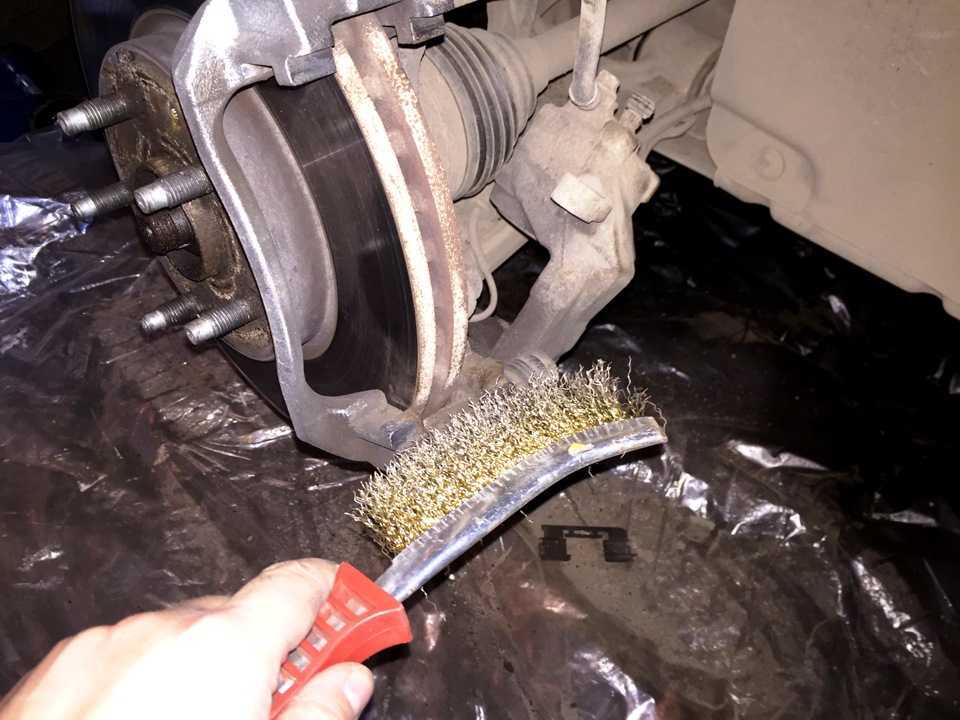

Снимаем две пружинные скобы колодок. Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем.

Для этого вынимаем палец из отверстия направляющей колодок и снимаем чехол.

Перед установкой пальца вкладываем немного пластичной смазки (специальная высокотемпературная смазка для тормозных пальцев) в отверстие направляющей колодок и наносим тонкий слой смазки на поверхность пальца. Если палец покрыт ржавчиной, то обязательно очищаем его.

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Для этого раздвижными пассатижами утапливаем поршень в цилиндр. Устанавливаем новые тормозные колодки Шевроле Лачетти в направляющую колодок и опускаем суппорт. Теперь прикручиваем нижний палец. После сборки в обязательном порядке нажимаем на педаль тормоза несколько раз, что бы колодки приняли рабочее положение. Проверяем уровень тормозной жидкости в бачке и доводим до нормы в случае необходимости.

Замена задних колодок на Шевроле Лачетти

Принцип замены задних колодок мало чем отличается от процедуры по смене передних колодок.

Вывешиваем заднюю часть машины и снимаем колесо. Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую сдвигаем суппорт, утапливая поршень в цилиндр. Это поможет легко снять старые колодки.

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу. Отверткой поддеваем и поднимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца. То есть выкручивать нужно только нижний направляющий палец.

Вынимаем тормозные колодки из их направляющей. Снимаем две пружинные скобы колодок. Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей.

Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого вынимаем направляющий палец с чехлом из отверстия направляющей колодок. Снимаем защитный чехол с направляющего пальца. Перед установкой пальца вкладываем немного специальной высокотемпературной пластичной смазки в отверстие направляющей колодок и наносим тонкий слой смазки на поверхность пальца.

Перед установкой новых тормозных колодок максимально перемещаем поршень внутрь цилиндра, так же как при замене колодок тормозного механизма переднего колеса. Устанавливаем новые тормозные колодки в направляющую колодок и опускаем суппорт. После замены колодок Chevrolet Lacetti несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Стоит отметить, что колодки меняют только комплектом на два колеса. При замене тормозных дисков замена тормозных колодок обязательна.

Какие задние колодки выбрать для замены на Cruze

В разных комплектациях Chevrolet Cruze комплектуется разными тормозными дисками размера R15 и R16. Оригинальные артикулы для этих двух типов разные, однако по своему размеру задние колодки ни чем не отличаются друг от друга, в отличии от передних.

• Для Круза с R15 артикулы задних колодок: 13300867 и 13411380
• Для R16 подойдут колодки 13319294 или 13411383

Еще раз повторю, что колодки одинаковые по размерам и подойдут на оба варианта тормозных дисков. Не путать с передними колодками, которые как раз таки отличаются размерами.

Оригинальные колодки стоят не дешево, однако на их замену можно выбрать более дешевые аналоги по приемлемым ценам. Оригинал General Motors 95516192 стоит от 2500 руб. комплект.

• Ashika 51-0W-W05 от 700 руб
• Brembo P 59 080 от 2300 руб
• Ferodo FDB 4265 от 2200 руб
• Markon 43302162 от 600 руб
• Sangsin Brake SP1363 от 1060 руб
• UBS B1104012 от 900 руб

При покупке колодок аналогов, желательно уточнить по каталогу, подходят ли колодки для вашего автомобиля или нет.

Как поменять задние своими руками

Снимать и устанавливать новые колодки на автомобиле Шевроле Лачетти следует по инструкции. В частности, нужно выполнить следующие действия:

1. Поднимите заднюю часть машины при помощи домкрата и снимите колесо со стороны, где планируется замена.

   Для подстраховки подставьте под кузов снятое колесо

2. Разместите отвёртку между тормозным суппортом и направляющей колодок. Затем сдвиньте суппорт, чтобы утопить поршень в рабочий цилиндр.

   Утопите поршень в цилиндр для возможности демонтажа

3. При помощи накидного ключа открутите крепёжный болт, удерживающий суппорт.

   Демонтируйте крепёжный болт

4. Отвёрткой подденьте и поднимите наверх суппорт, чтобы он не закрывал колодку.

   Поднимите суппорт

5. Аккуратно извлеките колодки из направляющей. Чтобы упростить извлечение, следует пошатывать колодки в стороны.

   Демонтируйте изношенные колодки

6. Используя щётку по металлу, удалите потёки и следы коррозии с места, предназначенного для посадки колодок.

   Тщательно очистите посадочные места от загрязнений

7. Обработайте направляющую колодок небольшим количеством высокотемпературной пластичной смазки.

   Обработайте места смазкой, например, Slipkote

8. Продавите поршень внутрь рабочего цилиндра, расположите новые колодки в их направляющей и опустите суппорт на изначальную позицию.

   Верните суппорт в начальное положение

Если у машины задние дисковые тормоза, как в нашем случае, может производится замена колодок стояночного тормоза. Необходимость возникает тогда, когда ручной тормоз не функционирует, как положено, а подтяжка его тросика не даёт заметных улучшений. Тормозные колодки и колодки стояночного тормоза — не одно и то же. Последние находятся внутри тормозного механизма.

Как заменить передние на Chevrolet Lacetti

Для замены изношенных передних колодок руководствуйтесь следующей инструкцией.

1. Домкратом приподнимите переднюю часть корпуса авто, открутите фиксирующие болты на колёсах и снимите их.

   Демонтируйте переднее колесо

2. Для удобства работы выверните руль в сторону того колеса, где выполняется замена.

   Поверните руль в сторону для облегчения работ. Садиться в машину в это время не надо!

3. Накидным ключом открутите нижний болт, удерживающий суппорт.

   Демонтируйте болт суппорта

4. Поднимите суппорт наверх, чтобы получить доступ к расположению колодок.

   Выведите суппорт наверх

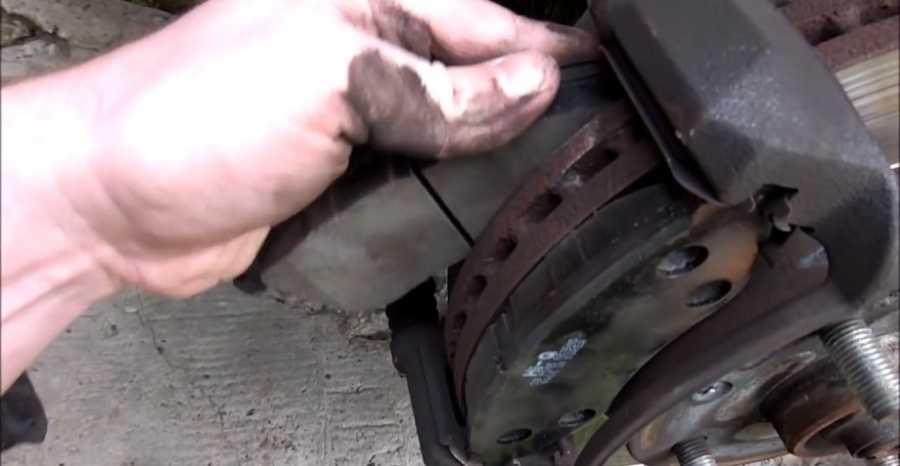

5. Вытащите старые колодки, сдвинув их вбок.

   Демонтируйте старые расходники

6. Поместите в суппорт новые колодки и отожмите тормозной цилиндр. Для этого нужно отвёрткой надавить на поршень, чтобы утопить его в цилиндр.

   Для установки новых отожмите тормозной цилиндр

7. Опустите суппорт вниз и закрутите нижний болт.

   Зафиксируйте суппорт на место

Нюансы замены при наличии ABS

Заменяя колодки на Шевроле Лачетти с антиблокировочной системой торможения (ABS), необходимо учесть несколько особенностей.

При покупке новых колодок нужно предварительно выяснить, оснащён ли ваш автомобиль этой системой, так как комплектующие для Шевроле Лачетти с ABS имеют конструктивные отличия. Комплект задних тормозных колодок должен иметь прорезь для датчика вращения колеса.

Сам датчик ABS потребуется демонтировать перед заменой, чтобы не задеть его при снятии неисправных колодок. Открутить датчик возможно звёздочкой-головкой Е8.

Возможные проблемы

При замене колодок на Шевроле Лачетти могут возникнуть проблемы, из-за которых система торможения будет функционировать ненадлежащим образом.

• Если тормозные колодки не удастся снять без применения дополнительных инструментов, можно обработать место их посадки аэрозолем WD-40 и через несколько минут начать демонтаж. В случае когда из-под крышки бачка гидропривода тормозов начинает вытекать жидкость при давлении поршня на рабочий цилиндр, необходимо выкачать её спринцовкой либо шприцем перед установкой новых колодок. После окончания работы жидкость нужно обратно залить в бачок.
• Тормозные колодки не нужно смазывать перед фиксацией, но если они не будут заходить в направляющую, следует немного обработать их края напильником. Также стоит предварительно снять защитную плёнку, чтобы во время управления автомобилем не издавался скрежет. Если после закрепления новых колодок останется свободное пространство между ними и тормозными дисками, достаточно несколько раз нажать на педаль тормоза, чтобы произошла самоустановка зазоров.

Заменяя колодки после их износа вовремя, удаётся обеспечить безопасность при управлении автомобилем. Кроме того, своевременная установка новых колодок позволяет сэкономить на дорогостоящем ремонте тормозной системы. Следуя пошаговой инструкции по замене, можно быстро и без дополнительных затрат поставить новые комплектующие.

• Владимир
• Распечатать

Процесс замены колодок ручника Шевроле Эпика

• Останавливаем и глушим машину. Включаем 1 передачу.
• Заглядываем в салон и отпускаем регулировочную гайку натяга троса ручного тормоза. Регулировочный механизм спрятан за крышкой (крышка поддевается отверткой).

​

Начнем с колеса на стороне водителя. Приподнимаем домкратом левую заднюю часть и снимаем колесо. Не забудьте подложить под авто какой-нибудь страхующий упор.

​

Снимаем задний тормозной суппорт. Его держит пара болтов

Обратите внимание, что суппорт нежелательно оставлять висеть на тормозном шланге, так как шланг может потерять герметичность, начав растрескиваться. Подвязываем тормозной суппорт Шевроле Лачетти к какому-нибудь из элементов подвески, например, к пружине амортизационной стойки. ​

​

Откручиваем потайной винтик крепления крышки дискового барабана к колесной ступице.

​

• Пробуем снять крышкудискового тормозного барабана.
• Если крышка не поддается демонтажу, то необходимо свести тормозные колодки. Для этого в крышке барабана-диска предусмотрено технологическое отверстие (оно прикрыто заглушкой). Сразу за отверстием находится регулятор (зубчатое колесо). На регулятор нужно воздействовать ударной отверткой с плоский шлицом .

Как поменять задние своими руками

Снимать и устанавливать новые колодки на автомобиле Шевроле Лачетти следует по инструкции. В частности, нужно выполнить следующие действия:

1. Поднимите заднюю часть машины при помощи домкрата и снимите колесо со стороны, где планируется замена.

   Для подстраховки подставьте под кузов снятое колесо

2. Разместите отвёртку между тормозным суппортом и направляющей колодок. Затем сдвиньте суппорт, чтобы утопить поршень в рабочий цилиндр.

   Утопите поршень в цилиндр для возможности демонтажа

3. При помощи накидного ключа открутите крепёжный болт, удерживающий суппорт.

   Демонтируйте крепёжный болт

4. Отвёрткой подденьте и поднимите наверх суппорт, чтобы он не закрывал колодку.

   Поднимите суппорт

5. Аккуратно извлеките колодки из направляющей. Чтобы упростить извлечение, следует пошатывать колодки в стороны.

   Демонтируйте изношенные колодки

6. Используя щётку по металлу, удалите потёки и следы коррозии с места, предназначенного для посадки колодок.

   Тщательно очистите посадочные места от загрязнений

7. Обработайте направляющую колодок небольшим количеством высокотемпературной пластичной смазки.

   Обработайте места смазкой, например, Slipkote

8. Продавите поршень внутрь рабочего цилиндра, расположите новые колодки в их направляющей и опустите суппорт на изначальную позицию.

   Верните суппорт в начальное положение

Если у машины задние дисковые тормоза, как в нашем случае, может производится замена колодок стояночного тормоза. Необходимость возникает тогда, когда ручной тормоз не функционирует, как положено, а подтяжка его тросика не даёт заметных улучшений. Тормозные колодки и колодки стояночного тормоза — не одно и то же. Последние находятся внутри тормозного механизма.

Как заменить передние на Chevrolet Lacetti

Для замены изношенных передних колодок руководствуйтесь следующей инструкцией.

1. Домкратом приподнимите переднюю часть корпуса авто, открутите фиксирующие болты на колёсах и снимите их.

   Демонтируйте переднее колесо

2. Для удобства работы выверните руль в сторону того колеса, где выполняется замена.

   Поверните руль в сторону для облегчения работ. Садиться в машину в это время не надо!

3. Накидным ключом открутите нижний болт, удерживающий суппорт.

   Демонтируйте болт суппорта

4. Поднимите суппорт наверх, чтобы получить доступ к расположению колодок.

   Выведите суппорт наверх

5. Вытащите старые колодки, сдвинув их вбок.

   Демонтируйте старые расходники

6. Поместите в суппорт новые колодки и отожмите тормозной цилиндр. Для этого нужно отвёрткой надавить на поршень, чтобы утопить его в цилиндр.

   Для установки новых отожмите тормозной цилиндр

7. Опустите суппорт вниз и закрутите нижний болт.

   Зафиксируйте суппорт на место

Нюансы замены при наличии ABS

Заменяя колодки на Шевроле Лачетти с антиблокировочной системой торможения (ABS), необходимо учесть несколько особенностей.

При покупке новых колодок нужно предварительно выяснить, оснащён ли ваш автомобиль этой системой, так как комплектующие для Шевроле Лачетти с ABS имеют конструктивные отличия. Комплект задних тормозных колодок должен иметь прорезь для датчика вращения колеса.

Сам датчик ABS потребуется демонтировать перед заменой, чтобы не задеть его при снятии неисправных колодок. Открутить датчик возможно звёздочкой-головкой Е8.

Возможные проблемы

При замене колодок на Шевроле Лачетти могут возникнуть проблемы, из-за которых система торможения будет функционировать ненадлежащим образом.

• Если тормозные колодки не удастся снять без применения дополнительных инструментов, можно обработать место их посадки аэрозолем WD-40 и через несколько минут начать демонтаж. В случае когда из-под крышки бачка гидропривода тормозов начинает вытекать жидкость при давлении поршня на рабочий цилиндр, необходимо выкачать её спринцовкой либо шприцем перед установкой новых колодок. После окончания работы жидкость нужно обратно залить в бачок.
• Тормозные колодки не нужно смазывать перед фиксацией, но если они не будут заходить в направляющую, следует немного обработать их края напильником. Также стоит предварительно снять защитную плёнку, чтобы во время управления автомобилем не издавался скрежет. Если после закрепления новых колодок останется свободное пространство между ними и тормозными дисками, достаточно несколько раз нажать на педаль тормоза, чтобы произошла самоустановка зазоров.

Заменяя колодки после их износа вовремя, удаётся обеспечить безопасность при управлении автомобилем. Кроме того, своевременная установка новых колодок позволяет сэкономить на дорогостоящем ремонте тормозной системы. Следуя пошаговой инструкции по замене, можно быстро и без дополнительных затрат поставить новые комплектующие.

• Владимир
• Распечатать

Замена задних тормозных колодок Chevrolet Lacetti (Шевроле Лачетти)

Предыдущая

Весь список
Следующая

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой

Задние колодки UBS для Chevrolet Lacetti имеют маркировку B11-04-016.

Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных колодок, дисков и барабанов»). Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок – 2,0 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки задних тормозных механизмов только комплектом – 4 шт. (по две на каждую сторону).

Так выглядит комплект колодок на один тормозной механизм. Все четыре колодки комплекта на автомобиль одинаковы. Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости: после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключ «на 14», раздвижные пассатижи.

1. Снимите заднее колесо со стороны заменяемых колодок.

2. Выверните болт крепления нижнего направляющего пальца суппорта…

3. …и поднимите суппорт вверх.

Снимите с направляющей колодок наружную…

5. …и внутреннюю тормозные колодки…

6. …а также верхнюю…

7. …и нижнюю фиксирующие пружины.

8. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.

ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверьте состояние защитных резиновых чехлов направляющего пальца, а также перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Для этого…

…извлеките направляющий палец, смажьте его консистентной смазкой и затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол. Установите направляющие пальцы в порядке, обратном снятию.

Замените защитные чехлы направляющих пальцев, если они затвердели, деформированы или надорваны.

9. Установите фиксирующие пружины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ

Перед установкой тормозных колодок смажьте посадочные места колодок в направляющей консистентной водостойкой смазкой. Для исключения самоотворачивания болта крепления направляющего пальца суппорта смажьте его резьбу перед установкой анаэробным фиксатором резьбы.

10. Аналогично замените тормозные колодки тормозного механизма второго заднего колеса.
11. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя.

Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.

Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.

Каталог продукции
Где купить

Шевроле Лачетти — замена тормозных колодок передних колес — журнал За рулем

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 7 мм. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или при наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Внутренние колодки снабжены акустическими индикаторами износа, которые начинают издавать скрежет во время торможения, когда износ колодки приближается к предельному. Если во время торможения автомобиля раздается скрежет, значит пора менять колодки.

Внимание! Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок лишь одного тормозного механизма может привести к уводу автомобиля в сторону при торможении

Если уровень жидкости в бачке гидропривода тормозов находится на отметке «MAX», то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо.

2199-7-12-02-01

Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую, сдвигаем суппорт, утапливая поршень в цилиндр.

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу.

Приподнимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца.

Вынимаем тормозные колодки из их направляющей.

2199-7-12-02-05

Снимаем две пружинные скобы колодок.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей.

Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем.

Для этого вынимаем направляющий палец из отверстия направляющей колодок…

Причины тугой педали

Материалы и инструменты для замены колодок

• комплект новых тормозных колодок
• высокотемпературная смазка
• смазка для поршня суппорта
• смазка для направляющих пальцев суппорта
• гаечные ключи (желательно накидные)
• большая отвертка, либо небольшая монтажка
• немного проволоки или верёвки для подвязывания суппорта
• медицинский шприц
• металлическая щётка
• чистящее средство для тормозной системы
• ветошь
• приспособление для вдавливания поршня. Я сделал вот такое простое и нехитрое устройство.

Можно обойтись и без него. Многие утапливают поршень монтажкой или мощной отвёрткой на излом. Но в таком способе есть один большой недостаток — поршень входит в цилиндр суппорта с перекосом, что не есть хорошо. Поэтому на своём автомобиле я так не делаю. Тем более инструмент на столько прост, что сделать его не составит труда, а он Вам может пригодится ещё не раз.

О проблеме выбора смазок для тормозных суппортов можно посмотреть на странице Чем смазать суппорт
