Ошибка p0138 рено дастер

Проверка работоспособности лямдба зонда

В первую очередь, снимать любые показания с датчика необходимо лишь через пару минут после зажигания, так как его правильная работа начинается только при, так сказать, стандартной температуре около 350.

Как проверить лямбда зонд мультиметром

мультиметр RIA24EM

Как проверить датчик кислорода

Принцип  и порядок  проверки зонда на всех автомобилях одинаков.Может отличаться зависимости от типов применяемых  зонда лямбда их расположением и рабочего напряжений. так как первых моделей он может располагаться в разных местах на наших марках идут трех проводные на разных местах выхлопной трубы.

Проверка датчика кислорода фирмы BOSH.

Лямбда-зонд и расход топлива (ВИДЕО)

Теперь же, совершив все подготовительные «маневры» и, исключив сторонние проблемы, переходим к проверке самого датчика:

Обманка лямбда, фото, самоделка зонда,

выждав указанное после зажигания время, следует увеличить содержание бензина в смеси, затем, отключить сам датчик от колодки и подключить к мультиметру;
обороты затем требуется повысить до значения в 2 500 тыс.;
теперь необходимо продолжить увеличивать содержание бензина в смеси, используя устройство для обогащения топливной смеси. Совершаем сей поступок до тех пор, пока не увидим значение оборотов двигателя в 200 об/мин на своем индикаторе (в том случаем, если двигатель обладает системой электронного впрыска, то, ситуация упрощается: от вас потребуется лишь отсоединить вакуумную трубку от регулятора давления и расположить её в магистрали
момент истины – снимаем показания. Значение в 0.9В будут означать, что ваш датчик абсолютно исправен. Вольтаж в 0.8В и меньше значит, что кислородный лямбда-зонд нуждается в замене

К тому же, стоит обратить внимание на реакцию прибора – в случае заметной замедленности замена все также необходима.

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Признаки неисправности датчика дроссельной заслонки или почему может отказать ДПДЗ

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя. Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

• после останови двигателя из-под авто могут доноситься потрескивающие звуки;
• выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус. Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Также читайте про признаки неисправности датчика массового расхода воздуха.

После замены 2-лямбды ошибка остается

Чего с ним делать то?

Состав смеси регулируется первой лямбдой. 2700 mV по второй лямбде — это как будто ката и нет.

Добавлено спустя 1 минуту 7 секунд:

Тьфу, с неисправной цепью нагревателя именно это и будет.

Короче, надо смотреть проводку/разъем.

Или кат, или все же цепь нагревателя второй лямбды неисправна.

Схема №2. Расположение преда в подкапотном блоке. Пред F26.

Месторасположение разъёма на ЭБУ, на 53 ноге которого должна появляться земля для обеспечения прогрева второй лямбды.

Вид разъёма для поиска 53 ноги и прозвона её до разъёма лямбды(если +12 подаётся).

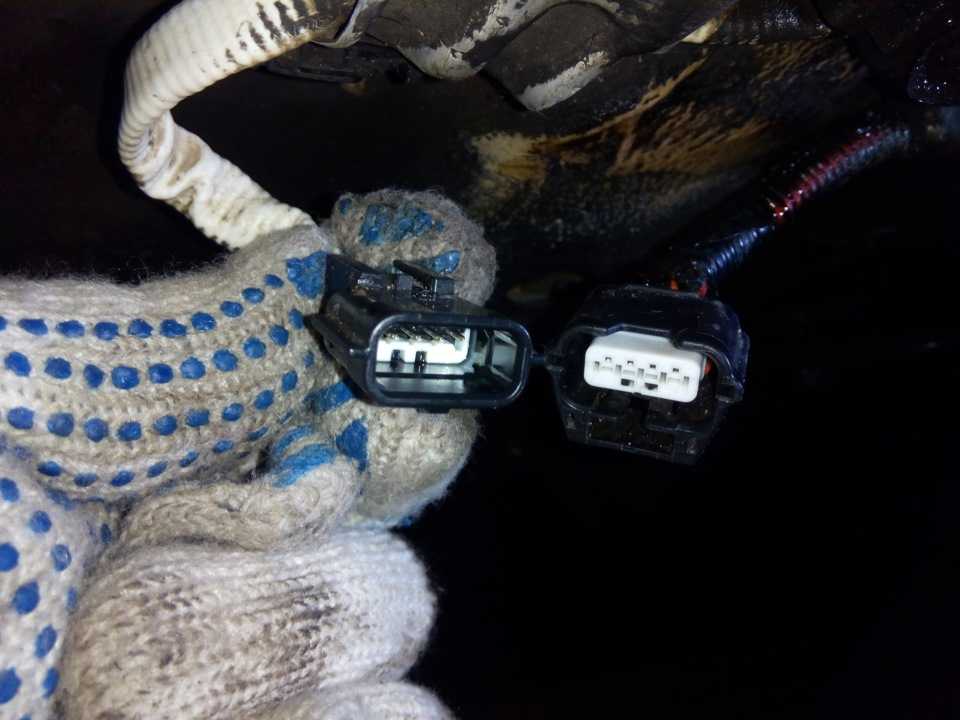

Разъём лямбды на задней стенке двигателя близ ДД.

Расположение разъёма Х60, на котором + прогрева обоих лямбд.

Будут вопросы — спрашай. Удачи.

Распространенные коды ошибок Рено Дастер

Рассмотрим наиболее частые коды неисправностей Renault Duster, которые фиксируются бортовым компьютером.

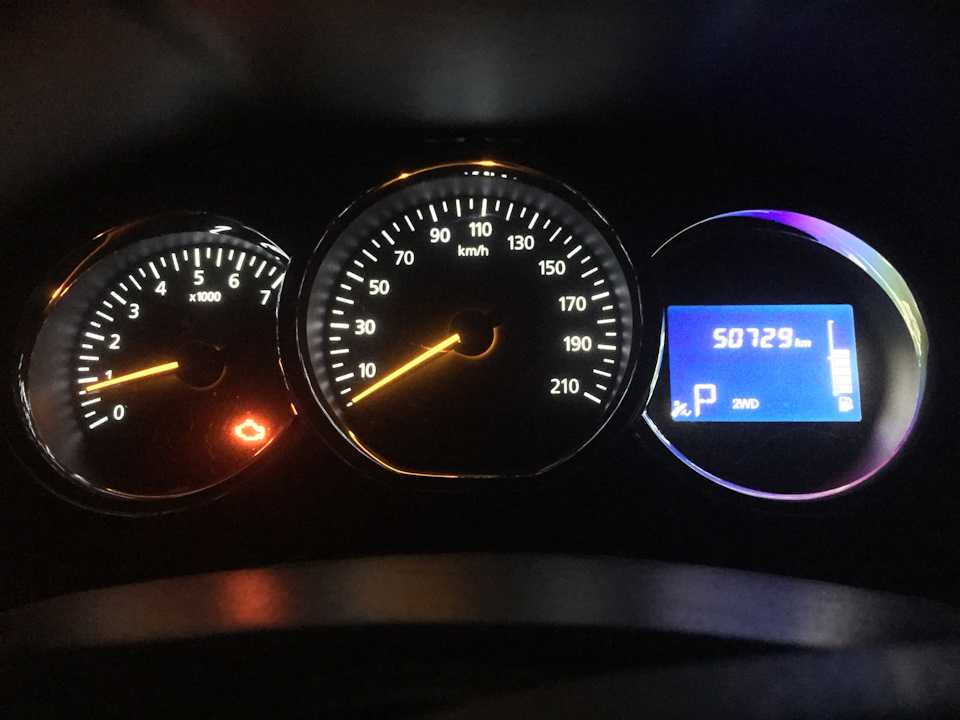

P0138

Бортовой компьютер выдает код неисправности после десяти секундного превышения напряжения от 1,2 Вольта на кислородном датчике 2. Причинами могут послужить:

В работе двигателя наблюдаются перебои, сопровождающиеся пропуском зажигания. При этом при проверке датчика ДВС может работать на обеденной топливной смеси.

Для точного установления факта ошибки P0138 механики выполняют следующее:

Установить выход из строя датчика кислорода 2 Renault Duster можно мультиметром, прозвонив его. При нулевом значении – он неисправен. Для замены подходит датчик с ВАЗ-2110 – артикул 0258006537. Но понадобится перепаять четыре провода, чтобы оставить заводской штекер питания. Места пайки закрываются термоусадочными кембриками.

Датчик Bosch 0 258 006 537

P0170

Он активируется в результате отклонения нормальных пропорций топливной смеси. К проявлению проблемы приводят:

При диагностике ошибки P0170 на Рено Дастер проявляются следующие симптомы:

DF001

Датчик охлаждения жидкости

Неисправность сопровождается выпадением светового индикатора в виде пилы на панели приборов. Также отмечается рост холостых оборотов до девятисот в минуту. При этом одновременно включается охлаждающий вентилятор радиатора Renault Duster.

Значок в виде «пилы»

P3000 (p3001, р3002, p3003, p3004)

При этом крайняя цифра указывает на конкретный цилиндр, где выявлены проблемы. Так ошибка P3003 указывает на пропуск зажигания в третьем цилиндре Renault Duster. Наиболее частые причинами неполадок:

Шифр P3000 выдаётся в том случае, если бортовой компьютер зафиксировал одновременное отсутствие искры в нескольких цилиндрах.

Ошибка Р0138 Toyota RAV4 и как её устранить

Рано или поздно многие владельцы RAV4 увидят на приборной панели загоревшийся CHECK ENGINE, при проверке вылезет ошибка Р0138, но не стоит бегать в панике и рвать на себе волосы. Что это означает? Стоит ли ехать на станцию? Или отравляться к официальному дилеру? Сейчас все узнаете.

Когда возникает ошибка?

Может быть несколько причин возникновения ошибки:

• Неисправный датчик кислорода
• Поврежденные провода или разъем датчика
• Высокое напряжение в цепи датчика кислорода
• Работа двигателя на перенасыщенной (богатой) смеси

При такой проблеме можно заметить плавающие обороты у автомобиля, повышенный расход топлива. Данный код ошибки указывает на чрезмерно высокое напряжение в цепи второго лямбда-зонда или датчика кислорода, кому как удобнее.

Если ошибка настигла вас в дороге, не стоит сильно переживать, машина будет ехать, но лучше не затягивать с исправлением проблемы. Откладывание исправления такой проблемы может привести к загрязнению свечей зажигания.

Поломка в выхлопной системе тоже может стать причиной выскакивания данной ошибки, такая неисправность уже может сильно навредить автомобилю поломкой цилиндров двигателя. С помощью OBD II вы сможете точно определить код ошибки, и возможно даже сбросить её, но через некоторое время ошибка вылезет вновь.

Как исправить ошибку Р0138?

Самый легкий способ, отправиться к официальному дилеру или на проверенную СТО и пусть там, квалифицированные работники сами ищут неисправность, а вам останется лишь забрать свой автомобиль после ремонта.

Если же вы разбираетесь в устройстве автомобиля, то можете сами устранить неполадки. Лучше начать с проверки целостности проводов и разъемов, нет ли утечки тока, если найдена поломка, то заменяете провода или разъем, и все, проблема решена.

Если все провода и разъемы целые и невредимые, значит ищем проблему дальше. С помощью сканера OBD II можно проверить правильно ли работает датчик, и если проблема в нем, то стоит поменять датчик кислорода.

Еще может помочь очистка топливных форсунок, ну или на крайний случай их замена.

Как вы можете увидеть, это не столь критическая ошибка, требующая вашего внимания прямо здесь и сейчас, но не стоит затягивать с ее исправлением.

Починить сможет практически любой, кто хоть немного разбирается в устройстве автомобиля, но если вы далеки от этого, то на любой СТО вам смогут помочь без каких-то проблем.

Как работает лямбда зонд

Тут тоже много заблуждений. Даже Википедия дает не совсем корректную информацию. Вот цитата:»Лямбда-зонд (λ-зонд) — датчик остаточного кислорода. Позволяет оценивать количество оставшегося несгоревшего топлива либо кислорода в выхлопных газах.»

Получилось два предложения, которые противоречат друг другу и ещё больше запутывают начинающих автомобилистов.

Так что он оценивает? Остаточный кислород? Или остаточное несгоревшее топливо?

На самом деле лямбда зонд понятия не имеет сколько там несгоревшего топлива! Потому что он предназначен не для этого. И даже не для определения количества остаточного кислорода в выхлопных газах.

Он всего лишь сравнивает количество кислорода в выхлопных газах с количеством кислорода в окружающей среде в том месте, где находится автомобиль. Ведь мы знаем, что количество кислорода в окружающей среде не везде одинаково.

В общем, на простом языке — Лямбда зонд сравнивает количество кислорода в окружающей среде с количеством кислорода в выхлопных газах! По этой разности можно судить сколько кислорода сгорело в камере сгорания двигателя. Если кислорода в выхлопных газах много, значит смесь была обеднена и в следующем цикле ЭБУ прибавит топлива, чтобы сгорело больше кислорода.

Этот цикл повторяется постоянно и топливовоздушная смесь благодаря этому находится в районе стехиометрии. Именно в РАЙОНЕ стехиометрии — чуть выше, чуть ниже, чуть выше, чуть ниже. На графиках это выглядит как пила

Посредине этой пилы, как раз и есть стехиометрия. Именно по этому сигналу происходит топливная коррекция и выглядит она, естественно, тоже, как пила

Как видим, блок управления двигателем выполняет топливные коррекции строго по сигналу лямбда зонда. Всё как бы в зеркальном отражении — сигнал лямбда зонда вниз (обеднённая смесь), а коррекции сразу вверх (поддать топлива). И так происходит бесконечно, пока необходима смесь, близкая к стехиометрии.

Думаю, должно быть понятно.

Но ещё раз подчеркну, что лямбда зонд не видит топлива, он видит только кислород! Поэтому он и называется датчиком кислорода! Естественно, он никак не может определить несгоревшее топливо. Никак! Он для этого не предназначен.

Почему так важно это понимать?

Представьте ситуацию, если на авто прогорит прокладка выпускного коллектора. Так как выхлопные газы имеют пульсирующий характер, то через эту прокладку будут не только выходить выхлопные газы, но и засасываться воздух из окружающей среды. Лямбда зонд, естественно, увидит этот кислород и сообщит об этом. ЭБУ неизбежно определит, что смесь слишком обеднена и загонит коррекции далеко в плюс, добавляя топлива. Но лямбда зонд не умеет определять топливо, он видит только кислород! И сообщает только о большом количестве кислорода! ЭБУ в этой ситуации будет добавлять топливо до того момента, пока коррекции не дойдут до своего крайнего значения. В этот момент вылезет ошибка о бедной смеси и невозможности блока управления исправить ситуацию своими силами и он просит о помощи человека разобраться в этой проблеме.

Первые промежуточные выводы: Лямбда зонд установлен в систему управления двигателем для поддержания топливовоздушной смеси в районе стехиометрии для полноценной работы катализатора и сравнивает содержание кислорода в выхлопных газах с содержанием кислорода в окружающей среде. Исключительно кислорода!

Немного о конструкции и принципе работы

Несмотря на то что данный датчик должен определять количество кислорода в выхлопных газах, устроен он не так уж и сложно и имеет малые габариты.

Основными рабочими элементами его являются два электрода – внешний и внутренний.

Чтобы обеспечить высокую чувствительность к молекулам кислорода, внешний электрод имеет напыление из платины.

Второй электрод является гальваническим элементом и выполнен из циркония.

Особенностью этого электрода является то, что рабочая температура, при которой он вступает в работу должна быть не менее 300 град.

Платина легко улавливает молекулы кислорода, при этом напряжение самого электрода меняется.

Разность напряжения между электродами электронный блок интерпретирует в процентные значения остатка кислорода.

Производятся два типа лямбда зондов, хотя внешне они не отличаются. Один из видов называется двухточечным – это сравнительно простой датчик, который способен только уловить отклонение количества кислорода от номинального значения.

Сейчасчитают Стук при повороте руля, причины и способы их устранения

40.6k

Генератор дает перезаряд на аккумулятор, причины и способы их устранения

78k

Второй – широкополосные зонды, которые способны уже определить отклонение в процентном соотношении, что положительно сказывается на работе электронного блока, и как следствие самого двигателя.

Автомобили, оснащенные катализатором, укомплектовываются двумя лямбда зондами – один снимает показания до катализатора, а второй – после.

На основе результатов показаний электронный блок определяет работоспособность катализатора.

Это коротко об устройстве кислородного датчика и его принципе действия.

Как устранить

Устранение ошибки р0134 подразумевает использование диагностического оборудования. Для работы потребуется эстакада или «яма», чтобы была возможность подлезть под машину. В противном случае устранение ошибки может вызвать дополнительные сложности с осмотром места фиксации датчика и его демонтажа.

Проверка производится по следующему алгоритму:

1. Визуальный осмотр корпуса датчика кислорода. Если на устройстве есть следы сажи или отложения грязи, то это и будет причиной появления ошибки: датчик просто вышел из строя.
2. Проверка проводки от ЭБУ к лямбда-зонду (целостность изоляционного покрытия и отсутствие короткого замыкания в сети).
3. Проверка контактов (отсутствие окислений и загрязнений).
4. Диагностика самого кислородного датчика вольтметром.

Порядок диагностики датчика

Правильное выполнение проверочных работ лямбда-зонда проходит по следующему алгоритму:

1. Прогревание мотора автомобиля до штатной рабочей температуры.
2. Подключение щупов вольтметра между контактами сигнального провода и проводом на массу.
3. Постепенно начать увеличивать обороты двигателя (до 3000 в минуту).
4. Сигнал от датчика кислорода в это время должен варьироваться от 0.2 до 0.9 вольт. Все другие показатели можно считать доказательством того, что датчик вышел из строя.

Важно! На некоторых иномарках устанавливается лямбда-зонд с замедленным откликом. То есть проверка вольтметром не даст качественного результата — потребуется обращение к специалисту сервисного центра

Нужно проверить предохранитель, мог сгореть он, пишут на сайте автоблокреле — https://xn--80accna2agcwcxs. xn--p1ai/.

Таким образом, ошибка р0134 легко диагностируется и устраняется простой заменой датчика (в 95% случаев). Согласно основным правилам эксплуатации транспортных средств, лямбда-зонд на катализаторе должен меняться каждые 100 тысяч километров пробега. Поэтому при возникновении ошибки р0134 и при отметке 100 тысяч километров на спидометре авто, можно смело менять датчик на новый — это и будет оптимальным вариантом решения проблемы. При замене датчика обязательно нужно снимать одну клемму с АКБ в целях безопасности работы.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Лямбда зонд – это датчик концентрации О₂ (или проще говоря – кислородный датчик), позволяющий оценивать объем несгоревшего кислорода, содержащегося в отработанных газах. Эти показатели крайне важны, так как благодаря поддержанию определенных пропорций топлива и воздуха, происходит наиболее эффективное сгорание топливовоздушной смеси. Самым лучшим соотношением считается 14,7 частей кислорода на 1 часть бензина. Если это соотношение будет нарушаться, то смесь будет бедной или, наоборот, обогащенной, что, в свою очередь, скажется на расходе топлива и мощности мотора.

Хоть внешне датчик кислорода и не выглядит, как «жизненно важная» деталь, он выполняет очень важную функцию, поэтому любая неисправность лямбда зонда, «симптомы» которой мы рассмотрим, должна быть незамедлительно исправлена.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0132 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi
• Chery
• Chevrolet (Шевроле Авео, Камаро, Круз, Ланос, Лачетти, Спарк, Эпика)
• Chrysler (Крайслер Пацифика, ПТ Крузер, Таун Кантри)
• Citroen (Ситроен Берлинго)
• Daewoo (Дэу Нексия)
• Dodge (Додж Караван, Рам, Стратус)
• Fiat
• Ford (Форд Фокус, F-150)
• Honda (Хонда Аккорд, Одиссей, Пилот, СРВ, Фит, Цивик, HR-V)
• Hyundai (Хендай Акцент)
• Infiniti
• Jeep (Джип Гранд Чероки)
• Kia (Киа Рио, Соренто, Церато)
• Mazda (Мазда 3, Мазда 6)
• Mitsubishi (Митсубиси Лансер)
• Nissan (Ниссан Альмера, Кашкай, Микра, Ноут, Примера, Теана, Тиида, Х-Трейл)
• Opel (Опель Антара, Астра)
• Peugeot (Пежо 206, 308, Партнер)
• Renault (Рено Дастер, Логан, Флюенс)
• Skoda (Шкода Фабия)
• Subaru (Субару Импреза, Форестер)
• Toyota
• Volkswagen (Фольксваген Пассат)
• Volvo
• ВАЗ 2110, 2112, 2114, 2115
• Волга Сайбер
• Газель
• Лада Гранта, Калина, Приора

С кодом неисправности Р0132 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0130, P0131, P0134, P0135, P0138, P0152, P0172, P0328, P0451, P0496.

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

• Напряжение в нагревательной цепи;
• «Опорное» напряжение;
• Состояние нагревателя;
• Сигнал датчика.

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

1. Не снимая разъём с датчика, включают зажигание.
2. Щупы присоединяют к цепи подогрева.
3. Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

1. Включают зажигание.
2. Замеряют напряжение между сигнальным проводом и массой.
3. Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

1. Снимают разъём с устройства.
2. Замеряют сопротивление между контактами нагревателя.
3. Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Важно! Отсутствие сопротивления говорит о разрыве в цепи нагревателя. Вольтметр или мультиметр используются для проверки сигнала датчика

Для этого:

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

1. Заводят двигатель.
2. Прогревают его до рабочей температуры.
3. Щупы прибора соединяют с сигнальным проводом и проводом массы.
4. Обороты мотора увеличивают до 3000 об/мин.
5. Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

1. Щуп прибора подключают к сигнальному проводу.
2. Мотор прогревают до рабочей температуры.
3. Обороты двигателя повышают до 2000-2600 об/мин.
4. По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

голоса

Рейтинг статьи

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0141 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Acura
• Alfa Romeo
• Audi
• BMW
• Chevrolet (Шевроле Авео, Кавалер, Каптива, Круз, Ланос, Лачетти, Орландо, Эпика)
• Chrysler
• Citroen (Ситроен С4, С5)
• Daewoo (Дэу Матиз, Нексия)
• Dodge (Додж Караван)
• Fiat (Фиат Альбеа, Пунто, Стило)
• Ford (Форд Маверик, Мондео, Фокус, Эскейп)
• Geely (Джили МК)
• Honda (Хонда Аккорд, СРВ, Стрим, Цивик, HR-V)
• Hover
• Hyundai (Хендай Акцент, Гетц, Санта фе, Соната)
• Kia (Киа Рио, Соренто, Спектра, Спортейдж)
• Lexus (Лексус gs300, rx300)
• Lifan (Лифан Солано)
• Mazda (Мазда Милления, Трибьют)
• Mercedes (Мерседес w203, w210)
• Mitsubishi (Митсубиси Аутлендер, Галант, Каризма, Кольт, Лансер, Монтеро, Паджеро)
• Nissan (Ниссан Альмера, Кашкай, Максима, Х-Трейл)
• Opel (Опель Астра, Вектра, Зафира, Корса, Мерива, Омега)
• Peugeot (Пежо 107, 206, 207, 307, 308, 406, 407)
• Renault (Рено Дастер, Лагуна, Логан, Меган, Сандеро, Сценик, Флюенс)
• Skoda (Шкода Фабия)
• Subaru
• Suzuki (Сузуки Гранд Витара, Лиана)
• Toyota (Тойота Авенсис, Камри, Королла, Рав4, Хайлендер, Харриер, Ярис)
• Volkswagen (Фольксваген Гольф, Пассат)
• Volvo
• Газель Бизнес, Некст, умз 4216
• Заз Шанс
• Лада Калина, Ларгус, Нива, Приора
• Уаз

С кодом неисправности Р0141 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0036, P0130, P0132, P0135, P0136, P0138, P0155, P0161, P0171, P0174, P0300, P0301, P0302, P0303, P0304, P0314, P0400, P0443, P1409.

Диагностика ошибок

Когда вы стали замечать в поведении своего автомобиля, что-то необычное, либо возникли явные неполадки в его работе, то безусловно есть смысл провести его диагностику. Естественно, что наиболее качественно и точно покажет ошибки диагностический разъём OBD-II, однако колодки для управления этим разъёмом есть не у каждого и приходится пользоваться штатным.

Для того, чтобы войти в режим самостоятельной диагностики, необходимо:

1. Выключить зажигание.
2. Нажимаем на кнопку суточного пробега автомобиля.
3. Затем продолжая удерживать её, поворачиваем ключ в замке.
4. Благодаря этому, все доступные индикаторы загорятся, а стрелочные показатели перейдут в режим самотестирования и покажут данные от нуля до максимума.
5. Когда это случилось, воспользуйтесь кнопкой, которая находится на подрулевом переключателе, и с её помощью переключайте данные на панели приборов.
6. Для считывания кодов неисправности нам потребуется последний по счёту – третий экран. Там будут отображаться однозначные коды ошибок.

Отображение кода ошибки на третьем экране БК. На фото показана 4 ошибка (неисправность датчика температуры охлаждающей жидкости).

Коды ошибок (расшифровка)

Вот такие самые распространённые коды ошибок могут появляться при наличии неисправности на Лада Калина.

Код Расшифровка 2 Превышение показателя напряжения в бортовой сети транспортного средства. 3 Неисправность в работе датчика уровня бензина в топливном баке

Возможен обрыв цепи

4 При появлении этого кода владельцу авто необходимо обратить внимание на работу датчика температуры антифриза. Также есть вероятность обрыва цепи

5 Возникли неполадки в функционировании датчика наружной температуры. 6 Блок управления зафиксировал перегрев двигателя

Рекомендуется разобраться с этой проблемой перед дальнейшей эксплуатацией авто. 7 Сообщается об аварийном давлении смазывающей жидкости в ДВС. 8 Если вы увидели этот код на приборной панели, то необходимо проверить работоспособность тормозной системы. Бортовой компьютер зафиксировал ошибку или поломку в ее работе. 9 Бортовой компьютер сообщает о слишком низком заряде аккумуляторной батареи. Рекомендуется произвести более тщательную проверку аккумулятора. Е Сообщается о возникшей ошибке в пакете данных, заложенном в EEPROM.

Проверка системы при помощи специального оборудования

Если система проверяется через диагностическую колодку, при помощи OBD-II, то комбинация кода будет состоять из четырёх символов, перед которым в самом начале будет стоять буква.

Р — обозначает неполадку в работе двигателя или трансмиссии. С — отображается при возникновении ошибки в «ходовой»

В — при возникновении такого буквенного обозначения, следует обратить внимание на исправность центрального замка, подушек безопасности, стеклоподъёмников

Вторая цифра обозначает:

• 0 – общий для OBD-II код;
• 1 – цифра производителя авто;
• 2 – цифра производителя авто;
• 3 – резервный код.

Третий символ относится непосредственно к типу поломки:

• 1 – неисправность в системе подачи воздуха и топливной системы.
• 2 – аналогично с кодом «1».
• 3 – сбои и неполадки в системе зажигания.
• 4 – вспомогательный контроль.
• 5 – неисправности при работе холостого хода.
• 6 – поломки в работе ECU или его цепи.
• 7 и 8 – неисправность в работе трансмиссии.
