Ошибка p0122

На что влияют неисправности ДПДЗ

1. На параметры холостых оборотов. В инжекторах нет единой системы этого хода в таком виде, в котором мы привыкли его видеть в карбюраторных моторах. Все параметры такого режима рассчитываются только по показаниям ДПДЗ. Нестабильные обороты, перебойная работа мотора.
2. Увеличения расхода горючего. Прибор посылает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя реально она открыта). Включаются параметры, подразумевающие увеличение доли топлива в смеси. Выходит, что автомобиль работает как обычно, со стабильной скоростью вращения валов, а бензина тратит намного больше.
3. Набирая скорость, чувствуются провалы, машину ощутимо дергает.
4. При неизменном положении педали акселератора, машину подергивает, а при резком высвобождении педали, двигатель окончательно глохнет.
5. Машина не тянет, чувствуется потеря мощности.

Включается кнопка Check Engine, свидетельствующая об фиксации ошибки.

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

1. Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

• В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
• В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.
• При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

2. Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

Начните измерение с одной стороны трехпроводного штекера. Поверните ключ зажигания в положение ON, но не пытайтесь запустить автомобиль. Один провод должен отображать около 0 вольт. Как правило, это крайний левый или крайний правый контакт в вилке.

Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление

3. Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

4. Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу. Установите мультиметр в режим постоянного тока (DCV)

При таком подключении на мультиметре должно быть примерно 0,9 вольт

Точные цифры могут отличаться, в зависимости от модели автомобиля.
Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа

Результат будет аналогичным.
Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

Чистка дроссельной заслонки

Очищать данный узел автомобиля необходимо в правильной посредственности. Подробная инструкция:

1. Следует достать дроссельную заслонку. Для этого стоит в первую очередь снять воздухопровод, соединяющий дроссель с воздушным фильтром. Это можно сделать специальным ключом.
2. Следующий этап – это снятие самой заслонки. В зависимости от конструктивных особенностей мотора, эта манипуляция производится с некоторыми отличиями. Но основные действия такие: снимаются болты крепления, разбираются наложенные разъемы.
3. Чистка проводится специальными средствами, которые имеют отличные очистительные свойства и снимают даже малейший налет маслянистых загрязнений. Пользуется спросом карбюраторный очиститель. Его можно найти в любом автомобильном магазине. Стоимость его доступная.
4. Средство распыляется на поверхность заслонки и при помощи сухого куска ткани снимается загрязнение. Не нужно прилагать усилия. Проведя легонько тканью можно быстро очистить дроссель сверху и внутри.
5. Если имеется в наличии решетка защиты, тогда ее также следует почистить.
6. Произвести монтаж ДЗ, подсоединить все снятые ранее детали, прикрутить воздуховод.
7. Проверить работу системы.

Причины появления Check Engine на ВАЗах

1. Первая причина, довольно популярная «в наших краях» — плохой бензин. Часто Чек загорается именно по вине плохого топлива. Лечится это сливом «бодяги» и заправкой нормального бензина, если бензина жалко можете просто подождать пока он закончится и заправиться в другом месте топливом нормального качества.
2. Свечи. Поврежденные или неисправные свечи могут стать причиной появления Check Engine. К примеру, если на свече неправильный зазор или треснул изолятор. Решение — проверка или .
3. Низкий уровень топлива, неплотно закрытая крышка бензобака. И в первом, и во втором случае возникнет проблема с давлением в топливной системе, после чего ЭБУ сообщит о проблеме именно в виде появления соответствующей надписи.

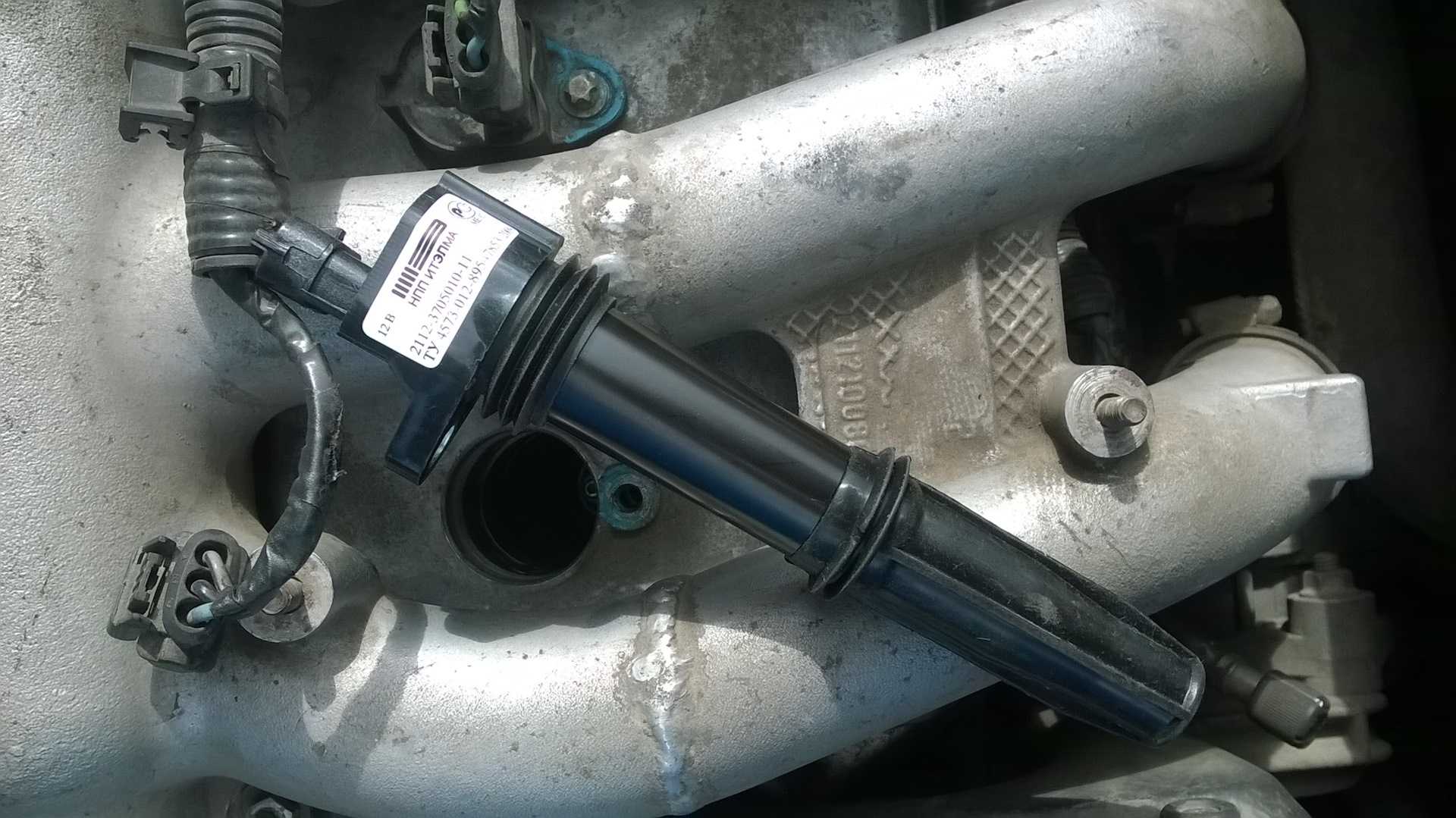

4. Проблемы с катушкой зажигания. Отсутствие искры приведет к пропускам в цилиндрах, и лямбда-зонд сообщит об ошибке на блок управления. Решение — и .
5. Проблемы с самим лямбда-зондом (кислородным датчиком). В данной ситуации ремонт невозможен, как правило, выход только один — . Можно, правда, попытаться , но не факт, что это к чему-то приведет.
6. Неисправности катализатора. Чаще всего данная поломка встречается на авто с приличным пробегом. Катализатор погибает в результате проблем с маслом, когда мотор берет масло. Подъедание масла не проходит бесследно, остатки масла не сгорают до конца и отлагаются на сотах катализатора. Также проблемы с катализатором могут возникнуть из-за плохого топлива или из-за механических повреждений катализатора. Решается эта проблема лишь одним путем — путем полной замены.
7. Проблема с форсунками. Форсунки могут быть просто забиты, решается проблема путем . Если не помогает, форсунки придется заменить.
8. Нарушения в работе топливной системы, «барахлит» бензонасос, забита сеточка грубой очистки топлива или топливный фильтр. Чтобы подтвердить или опровергнуть это предположение необходимо измерить давление в топливной рампе и проверить бензонасос.
9. Случается, что Чек Энджин загорается из-за проблем с ВВ-проводами. Если есть подозрения на их неисправность, необходимо проверить ВВ-провода, в случае неисправности произвести их замену.
10. Датчик массового расхода воздуха (ДМРВ) нередко становится причиной, по которой загорается «Чек Энджин «. Для того чтобы узнать в датчике ли проблема, нужно . Если окажется, что датчик неисправен — замените его.

Симптомы

Симптомы могут включать:

• Подсветка соответствующей сигнальной лампы двигателя на приборной панели.
• Активация режима «отказоустойчивость», чтобы довести дроссельную заслонку до открытия примерно на 6 градусов.
• Снижение фактической скорости автомобиля.
• Общие неисправности двигателя (трудности разгона, запуска и т.д.).
• Двигатель внезапно останавливается во время движения.
• Грубый или низкий холостой ход
• Очень высокий холостой ход
• Cтоллинг
• Нет / небольшое ускорение

Это симптомы, которые также могут появляться в сочетании с другими кодами ошибок. Также могут присутствовать другие симптомы.

Как работает датчик положения ДЗ

Большинство производителей снабжают автомобили подвижными (контактными) датчиками, представляющие собой понетциометры, с движущимся элементом. Это и является его слабым местом, ибо испытывает на себе действие трения, что приводит к быстрому износу. Сейчас наблюдается активный переход на бесконтактный вариант. У него большой эксплуатационный потенциал и высокая точность измерения параметров.

На примере подвижного типа, рассмотрим конструктивные особенности и принцип действия датчика ПДЗ. Он жестко закреплен на оси, в корпус дросселя. Один конец присоединен к аккумулятору, второй соединен с отрицательным электродом. На них подается напряжение (5В) Третий конец двигается по оси, на которой изменяется величина напряжения, когда заслонка меняет положение. Интервал изменения составляет от 0,7 до 4В. Об этом и сигнализирует датчик в ЭБУ. Этот сигнал является основополагающим в регулировании топливной системы. Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

1. Показатели вращения коленвала
2. Расхода воздуха и его температура
3. Температуры антифриза
4. Положение заслонок дросселя
5. Системе обратной связи (состав выхлопных газов)
6. Детонации в моторе
7. Напряжение электросети
8. Скорости движения
9. Положение распредвала
10. Активация кондиционера
11. Неровности дорожного полотна

Стоит датчику послать ошибочные данные, завести двигатель станет невозможным. Можем убедиться в этом сами. Для расчета порции впрыскиваемой смеси ЭБУ использует следующие данные:

— температуру мотора

— текущее положение валов

— угол опережающего зажигания

— положение заслонки, его угол поворота

А теперь, представьте, что датчик передал некорректные данные. ЭБУ просигнализирует подачу завышенной доли бензина, зажигание активизируется несвоевременно. Результатом станут залитые топливом свечные контакты и заглохший двигатель. А это лишь один сценарий неисправной деятельности ДПДЗ.

Можно ли ехать, когда горит Check Engine?

Если вы увидели, что загорелся Чек, первое, что необходимо сделать — остановиться и прислушаться, присмотреться к работе двигателя. Если все в норме, обороты не плавают, нет каких-либо шумов, уровень жидкостей (топливо, масло, ОЖ) в норме, можете продолжить движение, однако по приезду обязательно посетите СТО для того чтобы установить причину появления Check Engine. Если проблема устранена, то надпись Чек должна исчезнуть в ближайшее время, это может произойти через час или через день-два. Если этого не произошло, значит проблема не решена и поиски неисправности необходимо возобновить.

Ошибка Р2135 дпдз

Наряду с этой ошибкой, ЭБУ выдает некоторые другие, которые отражают отклонения от нормы параметров работы заслонки дросселя и их датчиков – Р0120, 0122, 0123, 0220, 0223, 0222, 01578.

Проверка сводится к измерению напряжения сигнала датчика, а также, сопротивления проводов, в особенности состояние пина «масса» электронного блока.

Возможными поводами могут быть:

1. Плохое состояние «массы». В случае надобности, зачистить, запаять, устранить обрывы
2. Неисправное реле. Решить эту проблему можно заменой детали (лучше приобретать деталь европейского производителя с током в 40 ампер)
3. Неудовлетворительное состояние электрических выходов датчика. Можно попробовать подогнуть их в разъеме, часто этого бывает достаточно.
4. Обнаруживается замыкание между контактами ВТА 1 и 2. Замер напряжения в этой зоне показывает отклонение от сходных 5В более, чем на 0,2В
5. Неполадки в электромеханическом дроссельном механизме (ЭМДУ). Устраняется неисправность заменой устройства.

Итак, возможной причиной появления Р2135 является сбой ДПДЗ – чрезмерная изношенность, непрочная спайка пинов, короткое замыкание. Такая деталь подлежит замене. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частой причиной этой ошибки является некачественная изоляция в жгуте.

После замены датчика необходимо сделать сброс кода. Опытные водители утверждают, что можно обойтись простой манипуляцией – снять отрицательный пин аккумулятора, подержать в таком состоянии 10 минут, и вернуть все на место.

Для чего снабдили датчиком дроссельную заслонку?

Инжектор оснащен заслонками, которые меняют угол расположения, открывая/закрывая зазор для прохода воздушного потока. Его объема должно хватить для создания смеси с горючим в оптимальных пропорциях (в идеале 14,7долей воздуха на 1 долю бензина). Затем смесь порциями впрыскивается в цилиндры двигателя, где происходит ее сжигание.

Чтобы успешно регулировать все этапы топливной подачи ( а это огромное количество параметров), электронному блоку нужен надежный помощник, который займется сбором и отправкой правдивой и своевременной информации в центральный орган.

Такие функции возложены на миниатюрный прибор – датчик ПДЗ, от беспроблемной работы которого зависит исправное и эффективное функционирование двигателя.

Данных этого датчика, лежат в основе расчетных параметров для многих электронных систем, подконтрольных ЭБУ:

— курсовая стабильность

— АВS

— противопробуксовочная

— управления АКПП

— антизанос

— круиз-контроль

КОД 023—НИЗКИЙ УРОВЕНЬ СИГНАЛА ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДПДЗ)

· Причина 1: обрыв или замыкание на массу провода электропитания датчика.

· Причина 2: короткое замыкание на массу или обрыв сигнального провода датчика.

· Причина 3: неисправность (дребезг контактов) датчика положения дросселя.

· Причина 4: неисправность (обрыв или короткое замыкание) датчика положения дросселя.

· Причина 5: неисправность блока управления двигателем.

· Способы проверки исправности цепи датчика датчика положения дросселя.

Обрыв или замыкание на массу провода электропитания датчика

1. Обрыв цепи «12» электропитания датчика. Проверьте омметром целостность цепи «12» между контактом «1» розетки датчика и контактом «12» розетки блока управления.

2. КЗ цепи «12» электропитания датчика на массу. Проверьте омметром замыкание цепи «12» от контакта «1» розетки датчика на металлическую массу двигателя.

3. Блок управления неисправен. Если напряжение питания датчика между выводами «1»—«2» не в диапазоне 4,8…5,2 В—вероятно неисправен канал «+5В» блока управления.

4. После устранения неисправности включите зажигание, сбросьте коды неисправностей, запустите двигатель и проконтролируйте отсутствие кода неисправности «023».

Короткое замыкание на массу или обрыв сигнального провода датчика

1. Отсоедините датчик от жгута проводов.

o КЗ на массу сигнального провода датчика. Проверьте омметром вероятность соединения цепи «53» (контакт 3 розетки жгута датчика) на металлическую массу двигателя.

o Обрыв сигнального провода датчика. Проверьте омметром вероятность обрыва цепи «53» между контактом «3» розетки жгута датчика и контактом «53» розетки жгута блока.

2. После устранения неисправности включите зажигание, запустите двигатель и проконтролируйте отсутствие кода неисправности «023».

Неисправность (дребезг контактов) датчика положения дросселя

1. Если неисправность проявляется непостоянно после включения зажигания и зависит от манипуляций дросслельной заслонкой, то вероятно имеет место дребезг контактов датчика, то есть наблюдается частичная потеря контакта по причине износа контактной пары датчика.

2. Замените датчик на исправный.

3. После устранения неисправности включите зажигание и проконтролируйте отсутствие кода неисправности «023» при резком и плавном нажатии и отпускании педали акселератора.

Неисправность (обрыв или короткое замыкание) датчика положения дросселя

1. Если неисправность проявляется постояннно после включения зажигания и не зависит от манипуляций дросслельной заслонкой, то вероятно имеет место внутренний обрыв или замыкание выходного канала датчика на общий вывод датчика.

2. Замените датчик на исправный.

3. После устранения неисправности включите зажигание и проконтролируйте отсутствие кода неисправности «023» при резком и плавном нажатии и отпускании педали акселератора.

Способы проверки исправности цепи датчика датчика положения дросселя

1. Отсоедините датчик положения дросселя от жгута проводов. Замкните перемычкой «20 Ом» контакты «1»—«3» розетки жгута.

2. Включите зажигание, сбросьте коды неисправности и проверьте наличие текущего кода неисправности:

o если по-прежнему фиксируется код «023»—неисправен блок управления или жгут проводов;

o если фиксируется код «024»—неисправен датчик. Отключите перемычку.

3. При наличии кода «023». Подключите датчик к жгуту проводов. Подключите вместо тестируемого блока контрольный блок. Включите зажигание, сбросьте коды неисправности, запустите двигатель. Если по-прежнему фиксируется код «023»—неисправен жгут проводов.

КОД 024—ВЫСОКИЙ УРОВЕНЬ СИГНАЛА ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДПДЗ)

· Причина 1: перепутан сигнальный провод с проводом электропитания.

· Причина 2: обрыв провода массы датчика.

· Причина 3: замыкание на бортсеть сигнального провода датчика.

· Причина 4: неправильная установка датчика на дроссельном устройстве.

· Причина 5: неисправность датчика положения дросселя.

· Причина 6: неисправность блока управления двигателем.

· Способы проверки исправности цепи датчика расхода воздуха.

Симптомы неисправности датчика ПДЗ

Выявить неисправность сенсора можно по определенным признакам неисправности:

• снижение максимальной скорости;
• плавающие обороты ХХ;
• проблемы с ускорением;
• индикатор Check Engine на панели.

Эти неисправности могут встречаться вместе или по отдельности.

Снижение максимальной скорости

Чаще относится к пленочным сенсорам, которые склонны к стиранию медных дорожек:

1. В конце дорожки медное напыление стерлось.
2. Водитель нажимает газ до упора, желая получить максимальное ускорение и достигнуть максимальной скорости.
3. Обороты замирают на одном месте, а максимальная скорость меньше заявленной.

Причина: у ЭБУ нет информации о том, что заслонка открылась полностью, значит, нет и команды на полную подачу топлива. Актуально на электронных дросселях.

Плавающие обороты ХХ

Довольно редкая проблема для ДПДЗ. Проявляется в основном на электронной заслонке, совмещенной в едином и неразборном корпусе с датчиком положения заслонки:

1. У любой заслонки есть два концевых выключателя: один для полного открытия, второй — отвечает за ХХ, когда заслонка закрыта.
2. Износ ножки, которая должна доставать до концевика при закрытии заслонки, приводит к тому, что до кнопки она не достает. Кнопка не нажимается — «мозги» мотора не получают нужную информацию для ввода в работу регулятора холостого хода.
3. Автомобиль глохнет или холостые обороты становятся неустойчивыми.

Второй вариант развития событий: заслонка не достает до кнопки, при этом остается слегка открытой, что приводит к лишнему подсосу воздуха, увеличивающему обороты двигателя.

Проблемы с ускорением

Автомобиль ускоряется рывком или теряет максимальную скорость и обороты. Проблема касается только резистивных устройств.

Рывки появляются из-за стирания напыления в самом начале движения ползунка. Но не всегда такая проблема говорит о неисправности ДПДЗ. Чаще всего рывки при разгоне или тупой разгон возникают при неисправностях в топливной системе: забитый топливный фильтр, форсунки или низкая производительность топливного насоса.

Загорелся индикатор Check Engine

Инжекторный двигатель выполняет электронное сканирование систем авто и выявляет все известные неисправности. Для индикации проблем ЭСУД (электронная система управления двигателем), на панели приборов загорается контрольная лампа Check Engine. С английского переводится как «Проверьте двигатель». «Чек» загорается также при любых электрических проблемах с сенсором положения дроссельной заслонки, например:

1. Обрыв цепи сенсора или короткое замыкание. Происходит при контакте проводки или внутренних частей сенсора с водой. Не исключены и случаи физического повреждения электрической цепи.
2. Несоответствие положения дроссельной заслонки. Проявляется редко на европейских автомобилях: Рено, Фольксваген, американском Форд. Такие ошибки возникают на машинах с продвинутой электроникой, оснащенных CAN-шиной.

Индикатор Check Engine Система электронной диагностики выявляет исключительно проблемы с электрической цепью сенсора, но не может локализовать неисправность:

• отгнивший разъем;
• обрыв проводки;
• неисправность самого датчика;
• отсутствует питание со стороны ЭСУД.

Если ошибка проявилась на панели приборов, мотор переходит в аварийный режим работы. Впрыск топлива осуществляется в соответствии с усредненными значениями и не меняется на протяжении работы двигателя.

Ошибка Р2135 дпдз

Наряду с этой ошибкой, ЭБУ выдает некоторые другие, которые отражают отклонения от нормы параметров работы заслонки дросселя и их датчиков – Р0120, 0122, 0123, 0220, 0223, 0222, 01578.

Проверка сводится к измерению напряжения сигнала датчика, а также, сопротивления проводов, в особенности состояние пина «масса» электронного блока.

Возможными поводами могут быть:

Итак, возможной причиной появления Р2135 является сбой ДПДЗ – чрезмерная изношенность, непрочная спайка пинов, короткое замыкание. Такая деталь подлежит замене. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частой причиной этой ошибки является некачественная изоляция в жгуте.

После замены датчика необходимо сделать сброс кода. Опытные водители утверждают, что можно обойтись простой манипуляцией – снять отрицательный пин аккумулятора, подержать в таком состоянии 10 минут, и вернуть все на место.
