Ошибка p0661 лачетти 1.4/1.6

Chevrolet Lacetti. Ошибка P0661.

Привет. Сегодня хотел поговорить о распространенной «болячке» автомобиля Шевроле Лачетти.

Часто автомобили Лачетти приезжают с горящей лампой неисправности двигателя с ошибкой P0661″ Клапан регулируемого впускного коллектора банк 1- низкое напряжение в цепи «.

Краткая справка. Система регулирования длины впускного коллектора используется для более лучшего наполнения цилиндров двигателя.

На низких оборотах необходим длинный коллектор для достижения желаемого момента, а на высоких оборотах короткий. Таким образом эта система позволяет добиться повышения мощности двигателя и снижения расхода топлива.

В Лачетти эта система состоит из :

1. Электромагнитного клапана;

2. Вакуумного бачка;

4. Впускного коллектора с заслонкой внутри.

Принцип работы следующий: если двигатель работает на хлостом ходу и обороты до 4500 об/мин., то эта система открывает заслонку в коллекторе и воздух попадает в двигатель по длинному пути. Если обороты превышают 4500 об/мин., то заслонка закрывается и воздух движется по короткому пути.

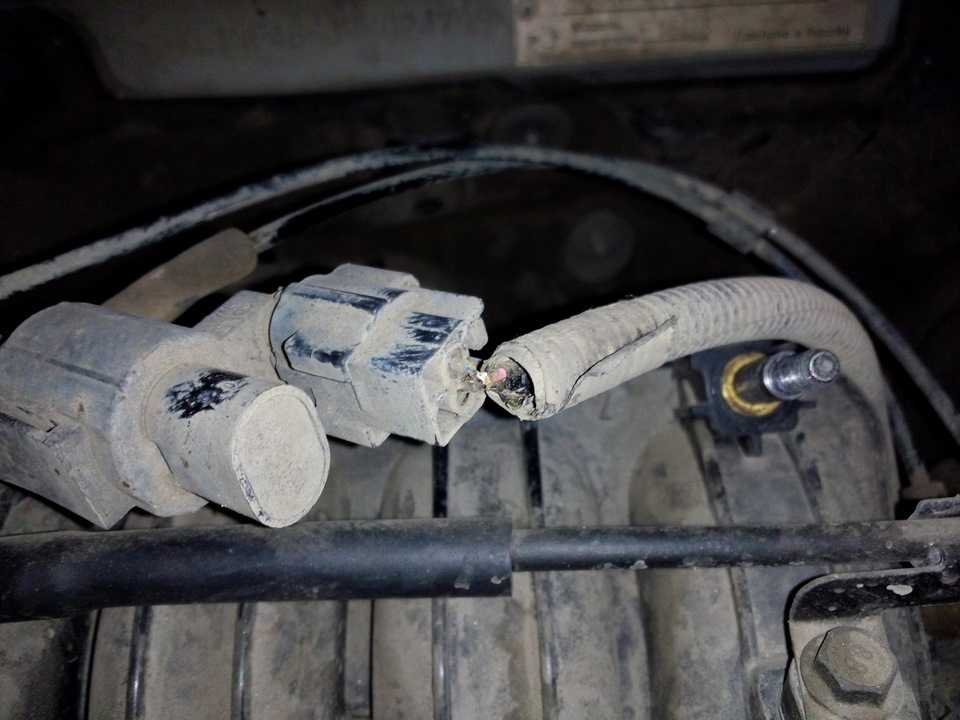

Причина оказывается в перетертом и отгнившем проводе, который идет на электромагнитный клапан изменения длины впускного коллектора. С завода неудачно проложена проводка, а если честно коротковата. Провод перетерается о гофру, в которую уложен, а затем обрывается. Перетерание происходит у самого основания разъема.

Надеюсь статья будет полезна автолюбителям.

Как проверить клапан IMRC

Проверить клапана IMRC можно двумя методами. Первый и самый простой — прямо на двигателе, не снимая. Для этого необходимо:

включить зажигание (двигатель можно не запускать);
снять и одеть обратно клемму на клапан;
если при этом будет слышен щелчок от его срабатывания, то клапан исправен, вместе со звуком будет видно, как он открывается и закрывается;
соответственно, если щелчка и движения нет — клапан неисправен.

Перед этим, используя мультиметр, надо убедиться, что питание в фишке приходит от ЭБУ.

Параллельно с этим можно установить мультиметр в режим прозвонки и аналогично «прозвонить» связь между контактами. Если звуковой сигнал при проверке есть — значит, клапан исправен, в противном случае подлежит замене.

Техническое описание и расшифровка ошибки P0406

Ошибка P0406 относятся к неисправности цепи датчика рециркуляции выхлопных газов (EGR). Выводится, когда модуль управления трансмиссией (PCM) обнаруживает высокий уровень сигнала в электрическом управлении датчика.

Система рециркуляции отработавших газов является неотъемлемой частью выхлопной системы транспортных средств. Функция которой заключается в предотвращении образований в цилиндрах, в частности NOx (оксидов азота).

EGR управляется компьютером автомобиля, который открывает или закрывает систему рециркуляции ОГ в зависимости от нагрузки, скорости и температуры. Чтобы поддерживать надлежащую температуру головки блока цилиндров.

Управление и обмен данными с компьютером происходит по двум проводам. Всего же к соленоиду идут 5 проводов. Еще 2 – это напряжение с аккумулятора и земля. А также одна опорная клемма на 5 вольт, обычно располагается в центре.

Если компьютер двигателя, видит высокий уровень сигнала, когда он пытается открыть или закрыть клапан EGR, то это воспринимается как ошибка. После чего в память записывается код P0406 высокий уровень сигнала датчика «А» рециркуляции выхлопных газов.

Неэтилированное топливо склонно к образованию NOx (оксида азота) при экстремальных температурах в цилиндрах двигателя. Система рециркуляции отработавших газов направляет регулируемое количество выхлопных газов обратно во впускной коллектор.

Делается это для того, чтобы достаточно разбавить поступающую топливную смесь. Это необходимо чтобы снизить температуру головки блока цилиндров ниже той, при которой образуется NOx.

Корректная работа системы рециркуляции отработавших газов необходима не только, чтобы предотвратить выбросы NOx. Также она обеспечивает двигателю большую мощность без детонации и более бедную топливную смесь для лучшей экономии топлива.

Katma

Впускной канал каждого из цилиндров двигателя конструктивно делится на два. Внутри одного из этих каналов находится вихревая заслонка, управляемая вакуумным приводом.
В свою очередь вакуумным приводом управляет электромагнитный клапан IMRC.
Когда обороты двигателя низкие, то вихревые заслонки закрыты, следовательно, воздух попадает в цилиндры только по одному каналу.
В результате этого в цилиндре возникают завихрения, способствующие лучшему образованию топливовоздушной смеси. Это способствует повышению мощности «на низах».
Когда нагрузка (обороты) двигателя повышаются, то заслонки открываются, и воздух в цилиндры попадает уже через оба канала. Это способствует повышению мощности двигателя на высоких оборотах.

Нужна дополнительная помощь с кодом P0661? Первым шагом в процессе поиска и устранения любой неисправности является изучение бюллетеней технического обслуживания (TSB) на предмет известных проблем с конкретным автомобилем.

Что означает код P0130?

Этот диагностический код неисправности (Diagnostic Trouble Code — DTC) является общим кодом трансмиссии. Это означает, что он применяется ко всем транспортным средствам, оборудованным OBD-II. Хотя общие и конкретные шаги ремонта могут отличаться в зависимости от марки / модели.

Датчик кислорода (ДК) выдаёт напряжение, основанное на содержании кислорода в выхлопе. Напряжение варьируется между 0,1 и 0,9 вольтами. 0,1 обозначает бедную смесь, 0.9 — богатую.

Блок управления двигателем (ЭБУ) постоянно контролирует это напряжение, находясь в замкнутой цепи. Это нужно, чтобы определить, сколько топлива впрыснуть. Если ЭБУ определяет, что напряжение ДК было слишком низким (меньше 0,4 вольта) слишком долго (более 20 секунд — время зависит от модели), устанавливается код P0130.

Ошибка P0661 Лачетти 1.4/1.6

Диагностика ошибки P0661 автомобиля Шевроле Лачетти с двигателями 1.4/1.6. Соленоид привода заслонок впускного коллектора переменной длины, низкое напряжение в цепи

Соленоид привода заслонок впускного коллектора переменной длины, низкое напряжение в цепи

Описание схемы

Электронная система управления двигателем управляет впускным коллектором переменной длины посредством электромагнитного клапана. В обычном положении электромагнитный клапан закрыт. Включая «массу», контроллер ЭСУД запитывает клапан.

Условия установки кода неисправности

Цепь электромагнитного клапана впускного коллектора переменной длины разомкнута или короткозамкнута на «массу».

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикации неисправности загорается.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Контрольная лампа индикации неисправности отключается через последовательные циклы зажигания, в которых диагностика не обнаружила неисправность.
Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД на 10 секунд.

Диагностическая информация

Периодическая неисправность может быть вызвана слабым контактом, перетертой изоляцией или обрывом проводки в изоляции.

DTC P0661 — Соленоид привода заслонок впускного коллектора переменной длины, низкое напряжение в цепи

Шаг
Операция
Значения
Да
Нет

Провести проверку бортовой системы диагностики (EOBD).

Проверка системы завершена?

—

Перейти к операции 2

Перейти

Повернуть ключ зажигания в положение блокировки.
Отсоединить разъём электромагнитного клапана впускного коллектора.
Замерить сопротивление клапана впускного коллектора.

Находится ли замеренное сопротивление в пределах указанного значения?

0 Ом

Перейти к операции 3

Перейти к операции 6

Отсоединить разъём реле зажигания.
Проверить провод между клеммой 2 разъема клапана впускного коллектора и клеммой 13 разъема двигателя на размыкание или короткое замыкание с «массой».

Проблема найдена?

—

Перейти к операции 4

Перейти к операции 5

Восстановить провод и клемму разъема.

Закончен ли ремонт?

—

Перейти к операции 8

—

Повернуть ключ зажигания в положение блокировки.
Отсоединить разъём контроллера электронной системы управления двигателем (ЭСУД).
Проверить провод между клеммой 1 разъема клапана впускного коллектора и клеммой 37 разъема ЭСУД на размыкание или короткое замыкание с «массой».

Проблема найдена?

—

Перейти к операции 4

Перейти к операции 7

Заменить электромагнитный клапан впускного коллектора.

Замена закончена?

—

Перейти к операции 8

—

Заменить контроллер ЭСУД.

Замена закончена?

—

Перейти к операции 9

—

Используя сканирующий прибор, очистить диагностические коды неисправностей.
Запустите двигатель.
Прогнать двигатель на холостых оборотах до достижения обычной рабочей температуры.
Совершить поездку для установки кодов неисправности, как указано во вспомогательном тексте.

Сканирующий прибор определяет эту диагностику как прошедшую и успешную?

—

Перейти к операции 9

Перейти к операции 2

Проверьте, не установлены ли дополнительные диагностические коды неисправности.

Отображены ли диагностические коды неисправности, которые не были продиагностированы?

—

Перейти

соответствующему диагностическому коду неисправности

неисправности

Система в норме

Мне нравится 0

Коды ошибок Lacetti

Chevrolet Lacetti оснащён системой электронного управления двигателем (ЭСУД), в которую входят: электронный блок управления (ЭБУ), различные датчики показателей работы двигателя, трансмиссии и агрегатов автомобиля (в базовой комплектации – 10 основных датчиков), исполнительные устройства (различные клапана, форсунки, катушка зажигания, вентилятор охлаждения и. т. п.).

Компьютерная диагностика позволяет обнаружить неисправность по характеристикам её кода ошибки, которые фиксируется в журнале ОЗУ (оперативно-запоминающем устройстве), а также проследить состояние систем и агрегатов за всё время эксплуатации автомобиля, проанализировав данные ППЗУ (программное постоянное запоминающее устройство). ППЗУ – энергонезависимо, все коды ошибок сохраняются при отключенном питании (снятия клемм АКБ), а всю систему можно перепрошить, установив свои настройки адаптации, с помощью специального сканера ODB, ноутбука и программного обеспечения.

Дополнительные комментарии для устранения ошибки P0661

Поскольку при диагностировании данной ошибки, скорее всего, придется иметь дело с большим количеством электрических проводов, рекомендуется сразу заменить весь жгут проводов, а не проверять и ремонтировать каждый провод по отдельности.

Нужна помощь с кодом ошибки P0661?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Неисправность: диагностический код неисправности DTC, ошибка P0661 Mazda

По теме:

Ошибка DTC P0661 связана с неисправностью системы изменения геометрии впускного коллектора или, как её ещё называют, системой динамического наддува. • Система VIS поддерживает высокий крутящий момент в диапазоне низких и высоких оборотов двигателя • Изменяет эффективную длину впускного коллектора, когда частота вращения двигателя достгает 4100– 4750 об/мин, для усиления эффекта наддува за счет инерции воздушного потока. В результате достигается более высокий крутящий момент во всех диапазонах работы двигателя.

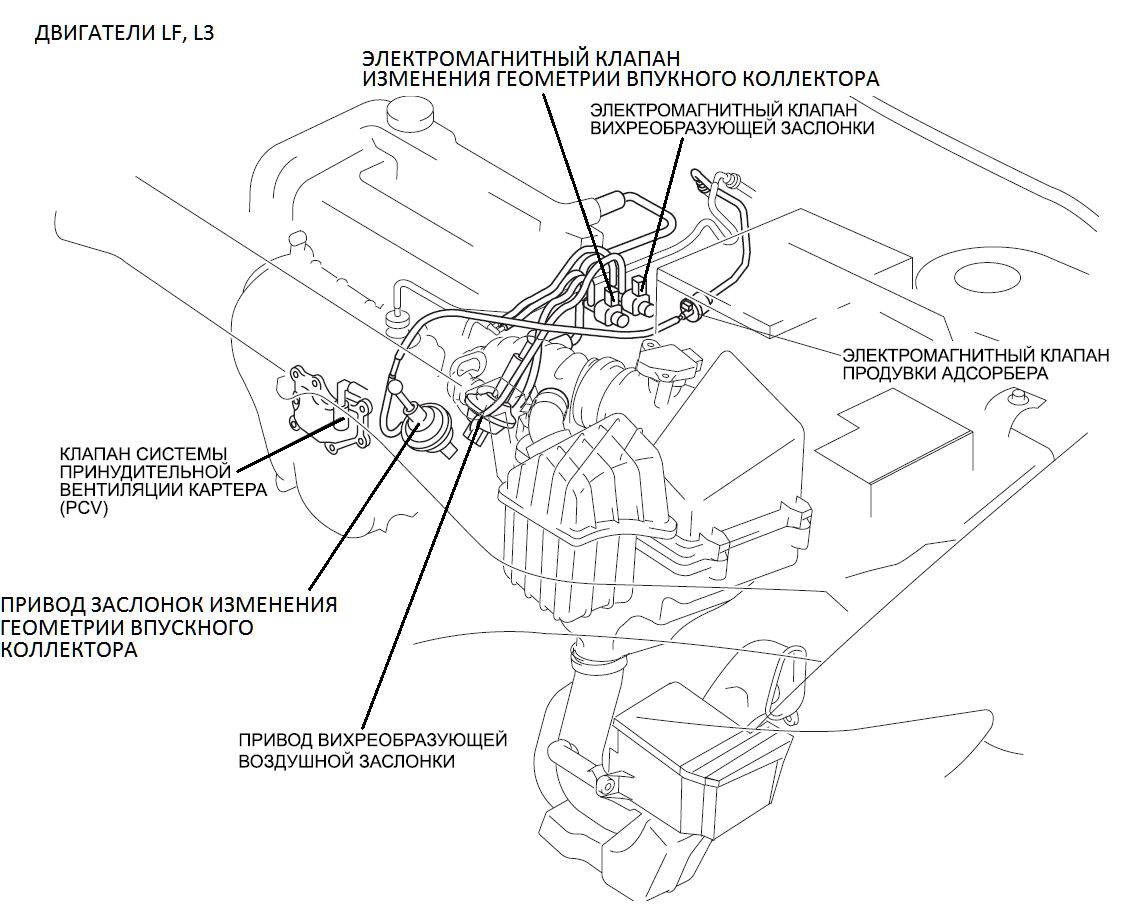

Mazda3

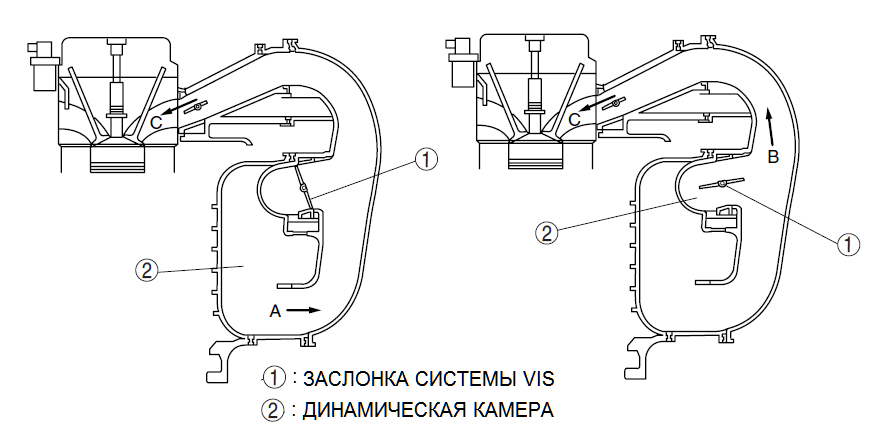

При частоте вращения двигателя менее 4100–4750 об/мин (заслонка VIS закрыта). • Разрежение во впускном коллекторе подается на активатор заслонки (1) за счет работы электромагнитного клапана VIS • В этом случае эффективная длина впускного воздуховода составляет от впускного клапана до динамической камеры (2) (A—C). Эффект динамического наддува достигается за счет этого удлиненного впускного воздуховода. При этом его длина и объем увеличивается, а более высокий крутящий момент достигается на низких и средних оборотах двигателя

При частоте вращения коленчатого вала двигателя 4100–4750 об/мин и более (заслонка VIS открыта). • В этом случае эффективная длина впускного воздуховода составляет от впускного клапана до динамической камеры (2) (B—C). Эффект использования инерции всасываемого воздуха достигается на высоких оборотах двигателя из-за укороченного воздуховода. При этом увеличивается масса всасываемого в цилиндр воздуха, что дает более высокий крутящий момент на высоких оборотах двигателя.

Mazda6

Описание неисправности:• Низкий уровень входного сигнала в цепи электромагнитного клапана управления заслонкой изменения геометрии впускного коллектора • Блок РСМ следит за сигналом управления электромагнитным клапаном VIS. Если блок РСМ отключает клапан VIS, но напряжение при этом остаётся низким, то блок РСМ решает, что в цепи клапана имеется неисправность.

Возможные причины:• Неисправность электромагнитного клапана заслонки VIS • Обрыв в проводном жгуте между главным реле и контактом В электромагнитного клапана управления VIS • Обрыв в проводном жгуте между контактом А электромагнитного клапана управления VIS и контактом блока PCM • Короткое замыкание на «массу» в жгуте проводов между контактом А электромагнитного клапана управления VIS и контактом блока PCM • Неисправность разъёма или плохой контакт • Неисправность блока РСМ Процедура диагностики:1. Снимите электромагнитный клапан управления VIS.

2. Проверьте прохождение воздушного потока между портами в соответствии с условиями, указанными на рисунке • Если указанные условия не выполняются, замените электромагнитный клапан управления VIS • Если условия выполняются, выполните «Проверку обрыва/замыкания цепи»

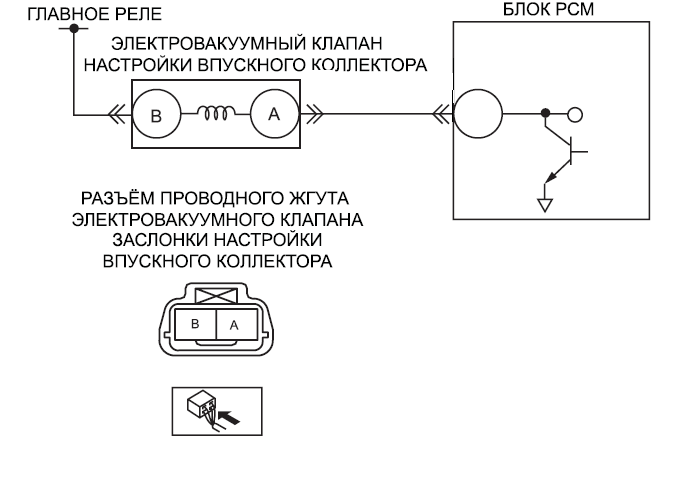

Проверка обрыва / короткого замыкания цепи электромагнитного клапана управления VIS 1. Убедитесь в целостности и отсутствия короткого замыкания на массу или батарею электрической цепи между контактами клапана и контактами блока РСМ. Отремонтируйте или замените жгут проводов.

Цены на компьютерную диагностику, работы по замене и цену электромагнитного клапана управления VIS, а также на замену блока РСМ (при необходимости) в Ниппон Сервис вы можете уточнить у наших специалистов по телефону: +7(495) 001-05-21.

Признаки неисправности

Главным признаком наличия ошибки P0661 является загорание лампы аварийной сигнализации автомобиля MIL (malfunction indicator lamp) или также известная как лампа Check Engine — чек энджин.

Также они могут проявляться как:

Загорится контрольная лампа «Check Engine» на панели управления, код ошибки будет прописан в память как неисправность.
Возможны пропуски зажигания в цилиндрах двигателя. Также двигатель автомобиля может работать неустойчиво.
Нестабильная работа двигателя на холостом ходу, плавающие обороты.
Увеличенный шум двигателя, также может присутствовать звон и дребезжание.
Проблемы с холодным запуском.
Снижение мощности двигателя.
Увеличенный расход топлива.

Каковы общие причины кода P0661?

Некоторые распространенные причины кода P0661 могут включать следующее:

Поврежденная, сгоревшая, закороченная, отсоединенная или корродированная проводка и / или разъемы в цепи (ах) управления регулирующим клапаном
Неисправен клапан настройки коллектора
Обвязка или залипание клапана настройки клапана
Неисправный привод клапана настройки / соленоид
Дефекты, неисправности или неисправности любого датчика, который задействован в работе регулирующих клапанов коллектора
Сбой или сбой PCM, но учтите, что, поскольку это редкое событие, его необходимо искать в другом месте, прежде чем заменять какой-либо модуль управления.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Горит чек лачетти код ошибки P1181 или P0661

Все четко и свободно. Сажусь, завожу — все четко, чек гаснет при заводке как и положено.

Сохраняется архив диагностических кодов неисправности. Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей. Диагностический код неисправности может быть очищен сканирующим прибором.

Лачетти — ошибка P0661

Поблагодарили 16 раз а в 15 сообщениях Диагностический код неисправности P Соленоид привода заслонок впускного коллектора переменной длины, низкое напряжение в цепи Описание схемы Электронная система управления двигателем управляет впускным коллектором переменной длины посредством электромагнитного клапана. В обычном положении электромагнитный клапан закрыт. Включая «массу», контроллер ЭСУД запитывает клапан.

Условия установки кода неисправности Цепь электромагнитного клапана впускного коллектора переменной длины разомкнута или короткозамкнута на «массу». Действия, выполняемые при установке кода неисправности Контрольная лампа индикации неисправности загорается. Контроллер записывает рабочие условия в момент определения неисправности.

Ошибка P0661 Лачетти 1.4/1.6

Лачетти — ошибка P Lacetti Лачетти — ошибка P Это распространенная болячка Шевроле Лачетти. Ошибка 661 на шевроле лачетти именно в авто этой марки загорается ошибка P — Обрыв цепи соленоида привода заслонок впускного коллектора изменяемой длины. Если Вы не захотите делать нижеописанное своими руками — в нашем сервисе услуга по ремонту проводки соленоида привода заслонок стоит рублей. Соленоид привода заслонок впускного коллектора находится за двигателем на грудине.

Найти его не сложно. Аккуратно снимаем разъем с соленоида и смотрим на провода. Так и есть — один из них отломан.

Проводка недостаточно длинная, и от постоянной вибрации и попадания воды и грязи провод не выдерживает и рвется. Появляется ошибка P Разматываем изоленту на гофре и освобождаем провода

Это важно — в дальнейшем нужно подключить разъем, не поменяв провода местами

Lacetti Лачетти — ошибка P0661.

Это распространенная болячка Шевроле Лачетти. Часто именно в авто этой марки загорается ошибка P0661 — Обрыв цепи соленоида привода заслонок впускного коллектора изменяемой длины.

Внимание! Если Вы не захотите делать нижеописанное своими руками — в нашем сервисе услуга по ремонту проводки соленоида привода заслонок стоит 500 рублей

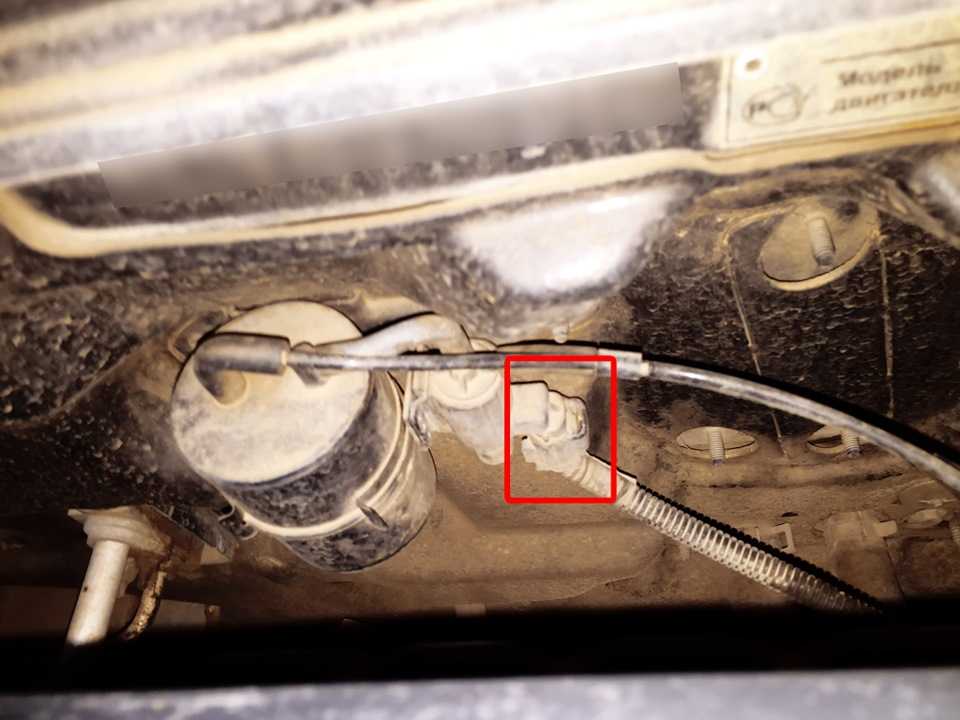

Соленоид привода заслонок впускного коллектора находится за двигателем на грудине. Найти его не сложно.

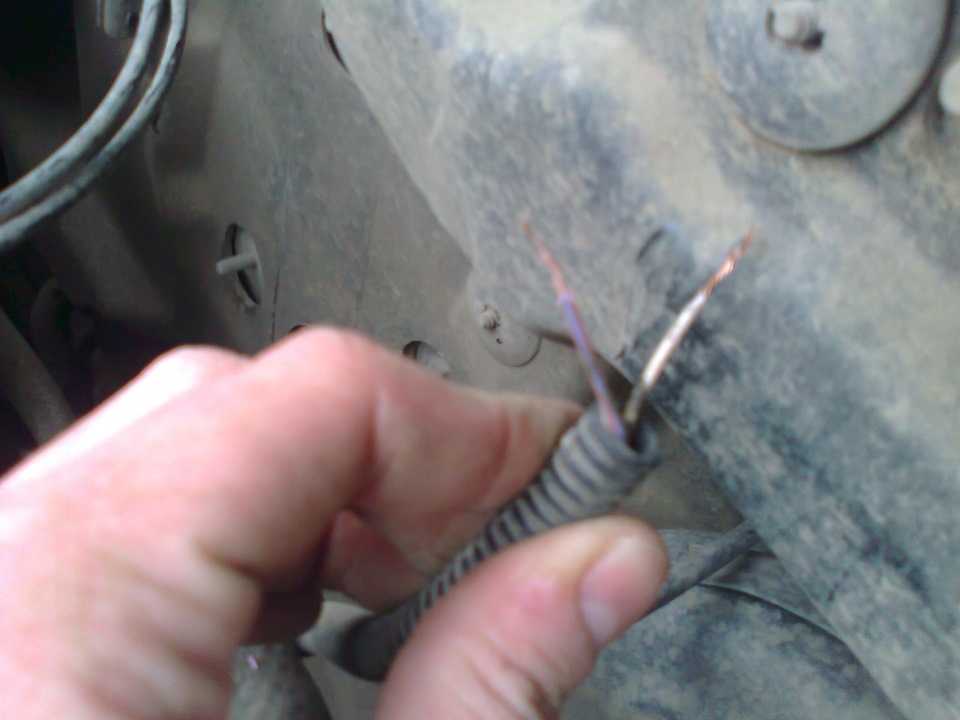

Аккуратно снимаем разъем с соленоида и смотрим на провода. Так и есть — один из них отломан. Проводка недостаточно длинная, и от постоянной вибрации и попадания воды и грязи провод не выдерживает и рвется. Появляется ошибка P0661.

Разматываем изоленту на гофре и освобождаем провода.

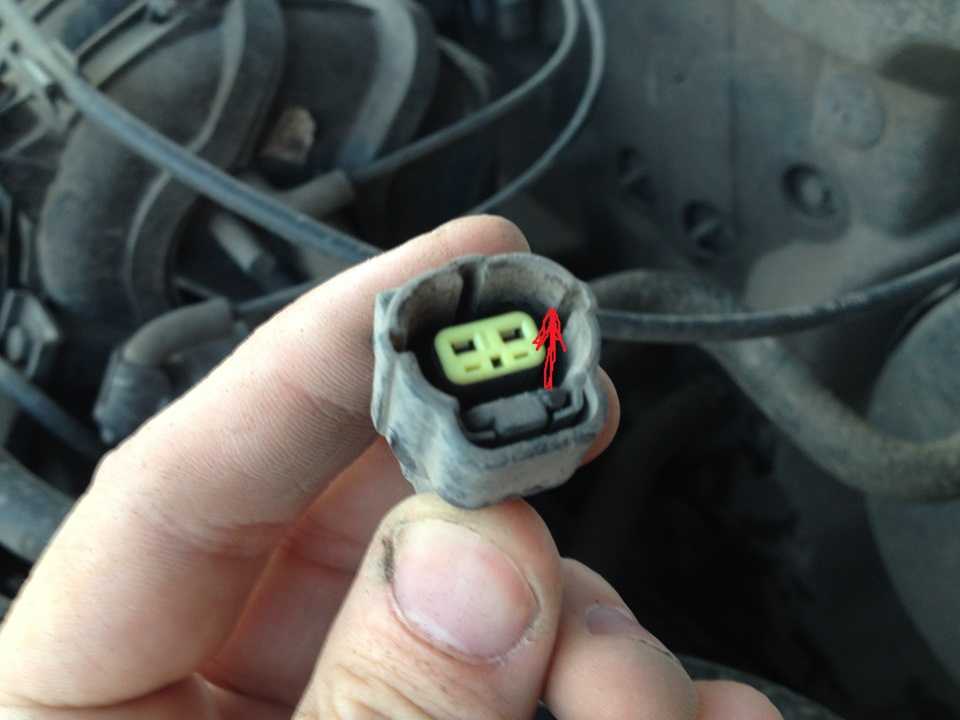

Протираем провода от грязи и запоминаем, что в данном положении разъема нижний контакт с бело-черным проводом, верхний контакт с розово-синим проводом

Это важно — в дальнейшем нужно подключить разъем, не поменяв провода местами. Что будет, если провода перепутать — не знаю

Теоретически ничего страшного не должно быть — но лучше не рисковать))

Что дальше? В продаже таких разъемов нет. Магазин скромно предлагает приобрести новую инжекторную проводку. Цену узнавать даже не стали….

Поэтому ремонтируем разъем!

Отрезаем разъем от проводки на расстоянии 3-5 см. от разъема. Под корень не советую — остаток уцелевшего провода еще пригодится — за него удобнее вытягивать контакт.

Аккуратно выковыриваем из разъема желтый фиксатор фиксаторов (во как! фиксатор фиксаторов!)

Теперь нужно вытащить из разъема сами контакты, причем не повредив ничего.

Цепляем и отжимаем пластиковый фиксатор ОТ контакта, одновременно вытягивая контакт за остаток провода. Контакт выходит довольно туго — его удерживает резиновый уплотнитель. Поняв, как это делается — переходим к контакту без провода. Так как его тянуть не за что — толкаем чем-нибудь подходящим.

Не торопимся, делаем все спокойно и аккуратно, получая удовольствие. Иначе, если психанете — все может быть безвозвратно испорчено!

Вот! Самое сложное позади! Разъем разобран!

Аккуратно разгибаем лепестки контакта, удерживающие синий резиновый уплотнитель. Остатки проводов отламываем под корень. Подбираем подходящие по сечению (и желательно цвету) отрезки проводов 10-15 см.

Зачищаем концы проводов на 3-4 мм. и аккуратно припаиваем к участку разъема, где зажат старый провод. Одеваем на провода синие уплотнители, придвигаем их к контакту, аккуратно зажимаем лепестки.

Все так, как и должно быть! Как с завода!

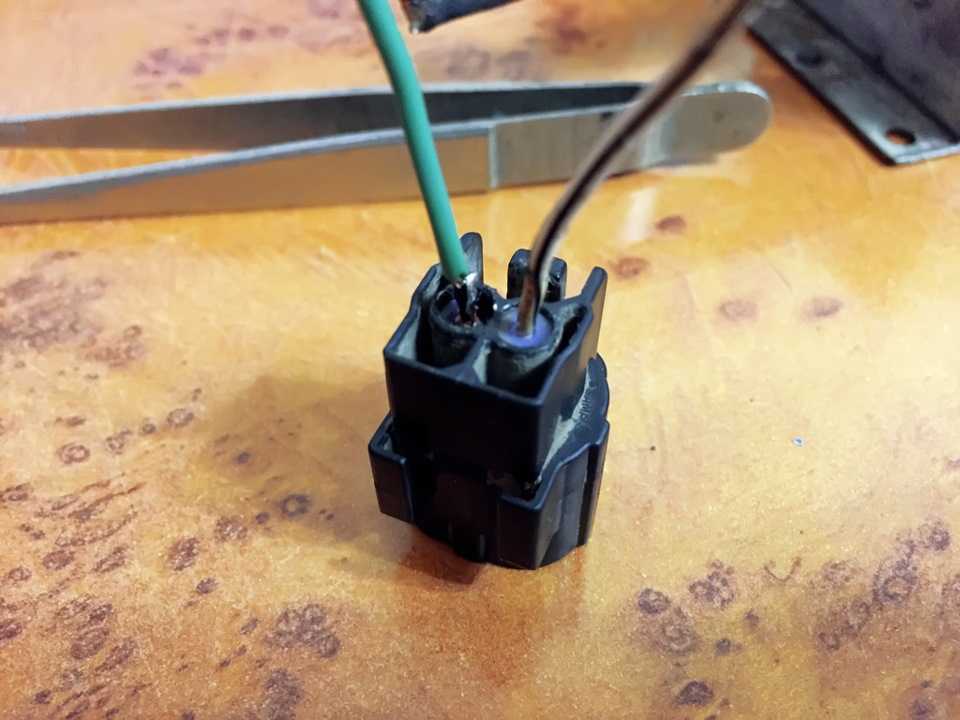

Собираем разъем в обратном порядке — вставляем контакты с проводами нужной стороной в пластиковый корпус разъема и ставим желтую фиговину с пафосным названием ФИКСАТОР ФИКСАТОРОВ так, как она стояла.

А дальше все как обычно. Надеваем кусочки термоусадки на провода разъема. Зачищаем провода разъема и проводки авто на 25 мм. Скручиваем их электромонтажной скруткой. Натягиваем на скрутки термоусадку и усаживаем ее. Скручивам провода между собой до получения однородного жгута.

Заматываем этот жгут качественной изолентой с межслойным перекрытием не менее 50% от ширины ленты. Заматывать начинаем от разъема в сторону проводки авто. Укладываем жгут в гофру и фиксируем край гофры парой витков изоленты.

Присоединяем разъем к соленоиду. Теперь должно заработать!

За счет удлиненной проводки разъем еще долго не будет напоминать о себе.

А для пущей надежности, мы зафиксировали провода разъема соленоида на трубке электромонтажной стяжкой-удавкой. Просто так захотелось.

Необходимое оборудование

Считать коды неисправностей можно с помощью диагностического кабеля / адаптера и программ для компьютера или смартфона.

Диагностический кабель подключается к ноутбуку через USB-порт. Адаптер для подключения использует Bluetooth или Wi-Fi. Для диагностики подходит кабель VAG COM 409.1 и любое устройство с «ELM327» в названии.

Адаптеры ELM 327 бывают 2 видов: с Bluetooth 1.5-3.0 и 4.0. Модификации с версией протокола 1.5-3.0 не подходят для устройств, работающих под управлением iOS. Смартфоны на Android и компьютеры с Windows поддерживают все модификации.

Так как устройства универсальны, они могут считывать только ошибки, связанные с подсистемами двигателя. Этот недостаток устранен в моделях с 3 позиционным переключателем. Они позволяют выявлять неисправности подушек безопасности, ABS и прочей кузовной электроники.

Для обработки информации, получаемой компьютером или смартфоном от ЭБУД, потребуются программы:

Chevrolet Explorer не работает с адаптерами ELM 327.
