Замена передних стоек
Mitsubishi Lancer IX / Ходовая
Замена передних амортизаторов на автомобиле Mitsubishi Lancer IX не очень сложная задача, обычно на это требуется 2-3 часа свободного времени, если все делать не спеша. При большом пробеге могут возникнуть трудности с откручиванием гаек крепления стойки к поворотному кулаку, приходится обильно пользоваться WD’шкой.
Для замены передних стоек требуются следующие инструменты:
- Ключи на 8, 12, 14 и 17
- Стяжки для пружин
- Домкрат
Также понадобятся следующие запчасти:
- Kayaba (Excel-G) 334420 — передний амортизатор (устанавливается с завода на 1.3 и 1.6, но также подходит и для 2.0).
- Kayaba (Excel-G) 334369 — передний амортизатор (устанавливается с завода на 2.0, но также подходит и на 1.3 и 1.6).
- Mitsubishi MR272946 — подшипник опоры амортизатора
- Mitsubishi MR244220 — седло передней пружины
- Mitsubishi MR961189 — демпфер стойки
- Mitsubishi MB303070 — пыльник
Амортизаторы можно выбрать как от двухлитрового лансера, так и от 1.6. По размеру, ходу штока они полностью идентичны, отличаются только жесткостью и ценой. Почему-то цена на жесткие двухлитровые стойки дешевле на 500 рублей, поэтому было решено покупать их, однако через некоторое время очень сильно пожалел, уж больно жесткие они по сравнению с 1.6. На пробеге 150000 км все запчасти стойки были в хорошем состоянии, однако решил не рисковать и заменить на всякий случай опорный подшипник (Mitsubishi MR272946). Остальные запчасти: седло передней пружины, демпфер стойки и пыльник менять по необходимости.
Фотографии необходимых запчастей и материалов:
Приступим к замене передних амортизаторов.
1. Снимаем переднее колесо. Не забудьте подложить под лонжерон колесо или доски, чтобы избежать опрокидывания автомобиля с домкрата.
2. Открываем капот, чуть-чуть ослабляем гайку крепления штока амортизатора. Для этого лучше всего купить специальный ключ для откручивания штока амортизатора. Стоит в районе 200 рублей, зато поможет облегчить задачу.
2. Откручиваем от стойки кронштейн тормозного шланга и провода абс.
3. Откручиваем 3 верхние гайки опоры и нижние 2 болта крепления стойки к поворотному кулаку, для этого может понадобиться крепкий ключ, затем вынимаем стойку. При вытаскивании стойки нужно ступицу отклонять «наружу» и при этом привод выходит из коробки передач, смотрите чтобы не порвался пыльник! В итоге должна получиться такая картина:
Обратите внимание на большое количество грязи под аркой колеса:
Стойка в сборе:
4. Теперь необходимо стянуть пружину стойки с помощью специальных стяжек:
5. Сжав пружину стяжками, можно уже разобрать телескопическую стойку:
Разобранная стойка:
Обратите внимание, что опорный подшипник в очень хорошем состоянии, но его все равно лучше заменить на всякий случай. 6
После разбора стойки желательно отмыть пружины и все резинки от грязи
6. После разбора стойки желательно отмыть пружины и все резинки от грязи.
7. Далее перед сборкой телескопической стойки необходимо прокачать амортизатор.
8. Ставим сжатую пружину на место
При сборке стойки обратите внимание, что на амортизаторе в верхней чашке и опоре есть метки: на амортизаторе и чашке — отверстия, на опоре метка в виде кружка. При сборке и установке они должны быть в одной плоскости! Не забывая поставить подшипник опоры собираем стойку, наживляем гайку на штоке амортизатора и разжимаем пружину
Далее аккуратно ставим стойку на место, деликатно обращаясь с пыльником ШРУСа и привода от КПП. После установки и затяжки стойки ставим на место колесо, опускаем машину и только после этого затягиваем шток амортизатора.
В отчете использовались материалы автора «Паша (p-tone)», за что ему большое спасибо!
Передняя подвеска Mitsubishi Lancer 9
Передняя подвеска (рис. 7.1) независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, поперечными рычагами и стабилизатором поперечной устойчивости.
Основным элементом передней подвески является телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.
На амортизаторной стойке собраны витая цилиндрическая пружина, буфер сжатия с защитным кожухом и верхняя опора с упорным подшипником. Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стойка соединена с рычагом подвески через поворотный кулак шаровой опорой.
- Стабилизатор поперечной устойчивости соединен с кузовом автомобиля двумя скобами через резиновые подушки, а с рычагами подвески — стойками через резиновые втулки.
- Рычаги подвески прикреплены к кузову через поперечину с помощью сайлентблоков и резиновых втулок.
- Ступицы передних колес установлены на двухрядных радиально-упорных шариковых нерегулируемых подшипниках.
- Проверка технического состояния передней подвески на автомобиле описана в подразделе «Проверка технического состояния деталей передней подвески на автомобиле».
Рис. 7.1. Передняя подвеска: 1 — буфер хода сжатия передней подвески; 2 — защитный кожух; 3 — пружина передней подвески; 4 — телескопическая стойка в сборе; 5 — левый рычаг передней подвески; 6 — поперечина передней подвески; 7 — правый рычаг передней подвески; 8 — поворотный кулак; 9 — стабилизатор поперечной устойчивости.
Возможные неисправности передней подвески, их причины и способы устронения
| Причина неисправности | Способ устранения |
| Шум и стук при движении автомобиля | |
| Ослабление крепления к кузову скоб стабилизатора поперечной устойчивости автомобиля и его стоек к нижнему рычагу подвески | Подтяните ослабленные резьбовые соединения |
| Износ резиновых элементов стабилизатора и его стоек | Замените изношенные детали |
| Износ резинового элемента верхней опоры амортизаторной стойки | Замените верхнюю опору амортизаторной стойки |
| Износ нижнего шарового шарнира или шарниров рулевых тяг | Замените изношенные шарниры |
| Износ подшипников ступиц передних колес или ослабление крепления гайки ступицы | Замените подшипник или подтяните гайку |
| Поломка пружины передней подвески | Замените пружину |
| Разрушение буфера сжатия амортизаторной стойки | Замените буфер сжатия |
| Недопустимый дисбаланс передних колес | Отбалансируйте колеса |
| Увод автомобиля от прямолинейного движения по горизонтальной дороге | |
| Неодинаковое давление воздуха в шинах | Установите нормальное давление воздуха в шинах |
| Нарушение углов продольного наклона оси поворота передних колес | Регулировка углов продольного наклона оси поворота передних колес конструкцией автомобиля не предусмотрена. Если значения углов не укладываются в допустимые диапазоны, необходимо подтянуть все крепежные детали передней подвески и заменить поврежденные или изношенные детали, поврежденный кузов отремонтируйте |
| Нарушение углов развала передних колес | Тоже |
| Неодинаковая осадка пружин | Замените просевшую пружину |
| Значительная разница в износе протектора шин | Замените изношенную шину |
| Неравномерная жесткость борта шины | Переставьте шину на другую сторону |
| Повышенный или неравномерный износ протектора шин | |
| Нарушены схождение и углы установки передних колес | Отрегулируйте схождение и устраните причины нарушения углов установки колес |
| Повышенный износ нижних шаровых шарниров, шарниров рулевых тяг и сайлентблоков подвески | Замените изношенные детали |
| Недопустимый дисбаланс колес | Отбалансируйте колеса |
| Деформирован кузов или повреждены детали подвески | Отремонтируйте кузов и замените |
| Нарушена работа амортизаторной стойки | Замените аиоглизаторную стойку |
- Техническое обслуживание
- Двигатель
- Трансмиссия
- Ходовая часть
- Рулевое управление
- Тормозная система
- Кузов
- Электрооборудование
Распространенные ошибки при замене втулок и стабилизаторов
Как показано из описанного материала, выполнить работу несложно. Однако иногда она занимает много времени, связано это обычно либо с отсутствием нужного инструмента, либо с неопытностью автомобилиста, проводящего работы.
Зачастую гайки закисают, их очень трудно открутить, многие, не дождавшись результата после использования ВД-40, прибегают к отпиливанию, случайно нарушают целостность подвески, что приводит к необходимости заменять поврежденные детали, а это дополнительные расходы и потеря времени. Кроме этого, автомобилисты часто перекручивают стойки, из-за чего они уже не могут обеспечить нормальную работу подвески, быстро разбиваются.
Иногда некоторые владельцы авто пытаются добавить в деталь смазку; делать этого не нужно, так как налить ее не получится, придется прокалывать резину, это не сделает деталь лучше, а вот ее свойства значительно испортит, сократит срок годности.
При выборе запчастей всегда нужно обращать внимание на их качество. Некоторые производители берут за детали недорого, но делают их из некачественного металла либо используют дешевую резину, которая на морозах трескается или, наоборот, не выдерживает жары либо недостаточно эластична. Вывод: замена стоек и втулок стабилизатора на Митсубиши Лансер 9 – вполне доступная даже для неопытного автомобилиста процедура, проводить которую необходимо при появлении первых признаков повреждения деталей
При отсутствии инструмента или опыта лучше провести замену в сервисе. Стоимость оригинальных запчастей колеблется в пределах 300-600 рублей в зависимости от типа и назначения, а аналогов – от 150 до 400
Вывод: замена стоек и втулок стабилизатора на Митсубиши Лансер 9 – вполне доступная даже для неопытного автомобилиста процедура, проводить которую необходимо при появлении первых признаков повреждения деталей. При отсутствии инструмента или опыта лучше провести замену в сервисе. Стоимость оригинальных запчастей колеблется в пределах 300-600 рублей в зависимости от типа и назначения, а аналогов – от 150 до 400.
Признаки неисправностей
При эксплуатации машины практически никакого сервиса стабилизаторы никак не требуют. Однако из-за невысокого качества дорожного полотна, стойки стабилизатора за короткий срок станут не рабочими. При возникновении такой проблемы стойки либо втулки крепления необходимо сменить, воспользоваться услугами профессионалов в автосервисе, либо отремонтировать лично.
Признаками неполадок считаются:
• стук под капотом либо в задней части автомобиля, в особенности на шероховатой проезжей части; • снос машины в сторонку на высокой скорости; • повышенный наклон машины при поворотах; • тряска на ухабах интенсивнее средней; • раскачивание автомобиля при торможении и входе в поворот. Проверить стойки стабилизатора, возможно, осуществить самому рукой. Нужно взять стойку в руку и очень сильно раскачать её в разные стороны, постукивание либо видимый зазор свидетельствует о неполадки. Тянуть с капремонтом не нужно, выйдет из строя стабилизатор, повысит нагрузку на подвеску, смогут последовать неисправности прочих деталей.

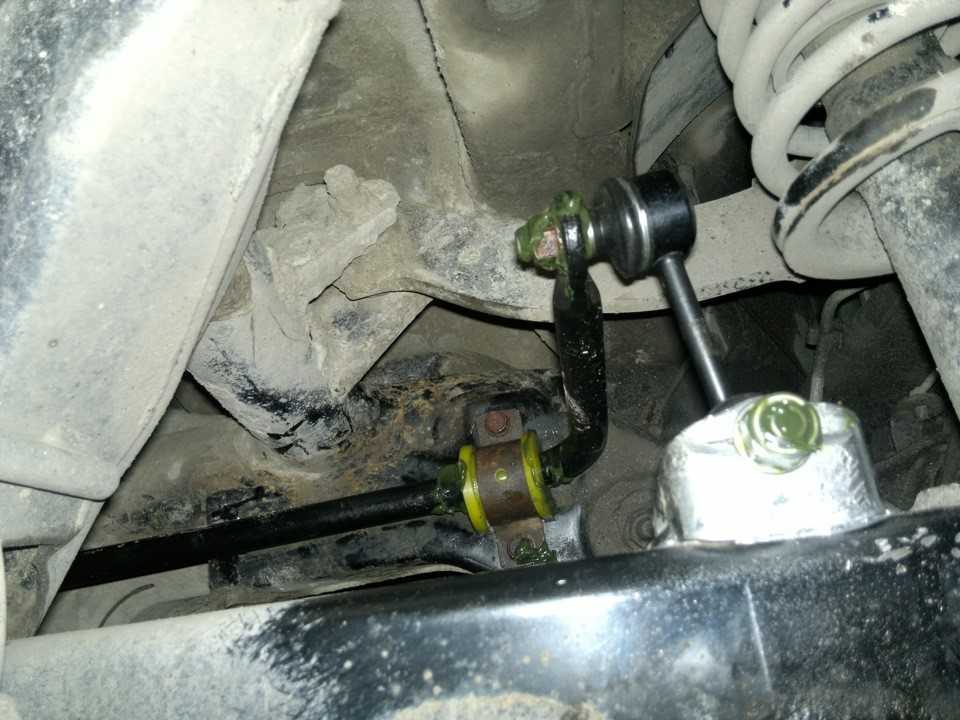

Втулки стабилизатора
| 09.07.2012, 11:57 | #1 |
Опытный
|
Втулки стабилизатора Всем доброго дня. Я на вашем форуме новичок, так что сильно не пинайте. Приобрел АУТа 2005г. 4WD, АКПП. Читал разные темы про ходовку. Пишут про Новосибирские полимерные резинки на ходовку. Где их можно заказать и действительно ли дольше ходят чем родные? |
| 09.07.2012, 13:12 | #2 |
Житель Клуба
|
Re: Втулки стабилизатора От полиуретана, многие отказались. |
| 09.07.2012, 15:12 | #3 |
Житель Клуба
|
Re: Втулки стабилизатора Родные лучше, все резинки в моей машине родные, от этого меньше головной боли, а вот сами тяги стабилизатора можно взять и неоригинал. |
| 20.07.2012, 00:10 | #4 |
Житель Клуба
|
Re: Втулки стабилизатора Я Новосибирские втулки стабилизатора ставил в августе того года. В мае был на диагностике. Передние сказали менять, хотя еще живенькие, задние в норме. Купил вперед оригинал, но до сих пор не менял. Да! пробежал 20 тыр |
| 20.07.2012, 13:41 | #5 |
Житель Клуба
|
Re: Втулки стабилизатора Тут дело вот в чем. Полиуретановые втулки конечно служат дольше обычных. Но если под нее попадет песочек, то это может окончиться усиленным износом стабилизатора в посадочных местах. Так что я бы не рекомендовал ставить полиуретан |
| Пользователь сказал cпасибо: |
| 25.01.2014, 16:28 | #6 |
Опытный
|
Re: Втулки стабилизатора Да и говорят что они жестче. Машина конечно чувствуется более четко. Но зачем паркетнику четкость? это же не спорт кар. |
Нужна ли регулировка развал схождения после замены элементов подвески? Разрушаем популярные мифы
Популярно мнение, что сход-развал нужен при любом ремонте подвески, но это не так. Регулировка необходима при замене и ремонте лишь определенных узлов.
В этой статье мы рассмотрим все мифы связанные с этим вопросом и дадим ответ, нужно ли делать развал схождение в Вашем случае.
Зачем делать регулировку развала/схождения?
Для поддержания агрегатов автомобиля в хорошем состоянии, водитель должен выполнять ряд простых действий:
- вовремя менять расходные элементы,
- проходить техническое обслуживание в срок,
- а также следить за колесами.
К последнему пункту относится не только замена летних шин на зимние, но и процедура регулировки схождения и развала колёс.
Если колеса относительно кузова настроены неправильно, машина будет хуже входить в повороты, снизится её курсовая устойчивость. Кроме того, не выполняя своевременно сход-развал, водитель рискует столкнуться с проблемой быстрого износа резины. При особенно пагубной ситуации новая покрышка может прийти в негодность менее чем за 500 километров.
Имеется ряд симптомов, которые явно указывают на сбитые настройки схождения-развала колес автомобиля:
- При вхождении в поворот на небольшой скорости слышится визг колес;
- Для движения автомобиля по прямой руль требуется отклонять вправо или влево от центральной оси;
- Если отпустить руль автомобиля, машину начинает самопроизвольно тянуть в одну из сторон;
- Шины автомобиля быстро изнашиваются.
Замена шаровых опор
Эти детали напрямую влияют на положение колес относительно поверхности дороги, поэтому после установки новых шаровых опор развал-схождение делать нужно обязательно.
Причина этого в том, что положение колес автомобиля напрямую зависит от шаровых опор, поэтому, когда старая деталь постепенно изнашивается, появляется люфт, который вы устраняете, производя регулировку схождения, развала. А если вы решили поменять шаровые опоры, люфт минимизируется.
Поэтому колеса будут стоять по-другому и их положение нужно регулировать.
Описание замены тормозных колодок Лансер 9
Главная /Энциклопедия ремонта Митсубиси / Замена колодок Лансер 9
ЗАМЕНА КОЛОДОК МИЦУБИСИ ЛАНСЕР 9
Замена колодок на Mitsubishi Lancer IX необходимо производить по мере износа накладок на самих колодок. Если ТО на Мицубиси лансер 9 производить как это предусмотрено регламентом производителя, то каждые 15 тысяч километров пробега, механики СТО первым делом производят осмотр состояния тормозной системы и проверяют толщину тормозных колодок.
Необходимость в Замене колодок на Мицубиси лансер 9 как практика показывает наступает после 90тысяч километров. Но так же скорость износа колодок на Лансере 9 зависит от манеры езды, понятно, что если эксплуатировать автомобиль в экстремальных режимах езды, то и замена колодок настанет уже и на 30-50тыс пробега.
А если водитель аккуратно, бережно эксплуатирует свой Лансер 9, то и колодки долго не изнашиваются.
Наши механикам приходилось менять колодки как и после пробега 15тысяч км, так и на Mitsubishi Lancer 9, который на одних колодках проехал 160тысяч километров и то, когда сняли колодки у них износ был меньше 50% и менял их хозяин просто за одно с другими работами.
Рабочая часть (суппорты, колодки, диски) тормозной системы Мицубиси Лансер 9 весьма прихотливая и очень не любит загрязнений.
В момет замены колодок на Мицубиси Лансер 9 необходимо обязательно производить операцию: чистка направляющих тормозного суппорта Mitsubishi Lanser IX.
Иначе если этой процедурой пренебречь, то уже при следующей замене колодок на Митсубисши Лансер 9 можно променять и сам тормозной суппорт, из-за того что, та самая направляющая тормозного суппорта в нем закиснет, так что суппорт можно будет выкинуть.
Но не это главное в не чищенной направляющей суппорта, а то что суппорт начинает со временем подклинивать при торможении и в конце-концов колесо либо перестает тормозить, либо тормозной суппорт совсем зажимает колодками тормозной диск и колесо просто на просто заклинивает и вот это и есть основная беда…
| Если этот маленький болтик вовремя не обслужить (почистить)тормоза могут заклинить. | Особенно подвержены закисанию направляющие, суппортов задних колес. Из-за того, что замена задних тормозных колодок на Мицубиси Лансер 9 производится реже чем замена передних тормозных колодок на Лансер 9, а в связи с тем, что при торможении происходит нагрев суппортов, то не обслуженный задний суппорт начинает терять смазку в каналах направляющих и со временем из-за конденсата скапливающегося вместо смазки в канале скобы суппорта куда вставлена направляющая образуется коррозия на самих направляющих, суппорт перестает корректно перемещаться на скобе и соответственно задние тормозные колодки на Митсубисши Лансер 9 теряют свою эффективность работы.Операция Чистка направляющих тормозного суппорта на Лансер 9 при замене колодок на Мицубиси Лансер стоимость всего 300руб. за один суппорт, и мы не думаем что тысяча рублей потраченная на обслуживание 4-х тормозных суппортов на Мицубиси сопоставима с последствиями которые могут произойти из-за не эффективных тормозов. |
| Так выгладит диск у которого выскочила тормозная колодка. Результат — поврежденный диск на выброс. | Своевременная замена колодок на Мицубиси Лансер 9 очень сильно продлевает срок службы тормозных дисков, замена которых уже значительно дороже. Так же не стоит сильно экономить на выборе производителя колодок на Мицубиси Лансер 9 купить которые на сегодняшний день можно практически за копейки. Тормозные колодки сделанные из некачественного материала не выдерживают высоких температур и из-за них может произойти перегрев тормозных дисков на Митсубисши Лансер 9, о чем можно понять либо по вибрирующему рулю во время торможения, либо по синему оттенку на трущейся поверхности диска.
|
Из описанного выше следует, что не только при замене задних тормозных колодок на Mitsubishi Lancer IX и замене Передних тормозных колодок на Mitsubishi Lancer IX следует обслуживать тормозные суппорта и чистить направляющие, но и обязательно проверять работоспособность тормозных колодок на Лансере при прохождении регламентного технического обслуживания (ТО) на Мицубиси Лансер 9.
Замена сайлентблока Митсубиси Лансер 9, замена сайлетблоков передних и задних рычагов Mitsubishi Lancer 9
Квалифицированная замена сайлентблока Митсубиси Лансер 9 предоставляется вниманию владельцев автомобилей в условиях нашего сервисного центра. У нас имеется все, что требуется для проведения ремонтных работ – оборудование, инструменты, профессиональные механики и качественные комплектующие.
Мы осуществляем ремонт согласно с установленными стандартами, обеспечиваем качество и эффективность всех работ
Замена сайлентблоков Mitsubishi Lancer 9 в условиях нашего сервис-центра гарантирует надежность и безопасность работы подвески и ее отдельных компонентов, что очень важно для автомобиля и его активной эксплуатации
Замена передних сайлентблоков Митсубиси Лансер 9
Такая операция, как замена сайлентблоков передних рычагов Mitsubishi Lancer 9 должна осуществляться вовремя – поездки на авто с изношенными резинометаллическими шарнирами могут спровоцировать поломки подвески и привести к необходимости проведения сложного ремонта. Все виды ремонтных работ должны производиться специалистами, которые имеют соответствующий опыт – это позволит произвести ремонт на качественном и профессиональном уровне.
Необходимо быть предельно внимательными к особенностям поведения своего авто, что позволит своевременно обнаружить неисправности и поломки, влекущие за собой проблемы с подвеской.
Основными признаками того, что требуется замена передних сайлентблоков Мицубиси Лансер 9, являются:
- Стук при трогании и проезде неровностей
- Ухудшение управляемости и маневренности.
- Увеличение времени отклика на команды руля.
- Неравномерность износа покрышек.
- Изменение развал/схождения.
- Появление дефектов резинового слоя.
В условиях нашего сервиса осуществляется тщательный осмотр и замена сайлентблока передних рычагов Митсубиси Лансер 9. Мы предлагаем клиентам качественные комплектующие, которые отличаются прочностью, надежностью и отлично справляются с нагрузками.
В процессе их установки полностью соблюдается рекомендованная схема действий, тщательно проверяется качество на каждом из этапов.
Более того, наши специалисты при необходимости выполняют замену прочих запчастей, которые износились в процессе активной эксплуатации автомобиля.
Замена задних сайлентблоков Mitsubishi Lancer 9
Чтобы замена сайлентблоков задних рычагов Mitsubishi Lancer 9 осуществлялась реже, следует внимательно относиться к автомобилю и своевременно обращаться в сервис для выполнения диагностики и ремонтных работ. Увеличить промежутки между ремонтами поможет соблюдение правил эксплуатации, что включает в себя следование рекомендованным скоростным ограничениям и аккуратную езду по дорогам плохого качества, а также переезд через препятствия. Если продолжительное время игнорировать неисправности, это может стать причиной создания сложной ситуации во время движения и негативно повлиять на курсовую устойчивость автомобиля, в результате на скорости авто будет уходить в сторону.
В нашем сервисе производится замена заднего сайлентблока Мицубиси Лансер 9.
При этом четко соблюдается алгоритм работ, используются комплектующие надлежащего качества и предоставляется гарантия на услуги.
Наши специалисты предоставляют квалифицированные услуги и предлагают довольно демократичные расценки на них, что позволяет клиентам значительно снизить затраты на профессиональное обслуживание авто.
Замена сайлентблоков задних рычагов Митсубиси Лансер 9 необходима для качественной работы подвески и гашения колебаний. Данный элемент еще часто называют резинометаллическим шарниром (из-за особенностей его конструкции). Учитывая значительные физические и механические нагрузки, которые испытывает данный элемент, необходимо выбирать для ремонта комплектующие высокого качества.
Нюансы замены

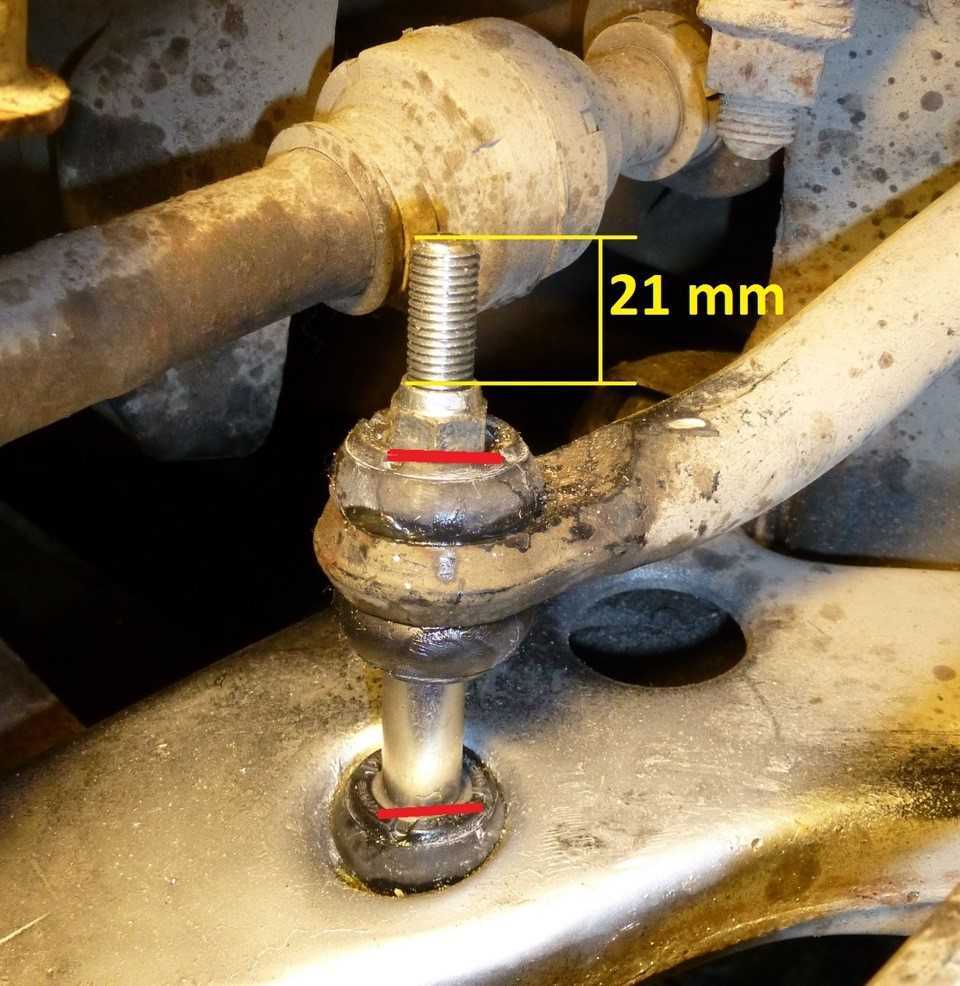

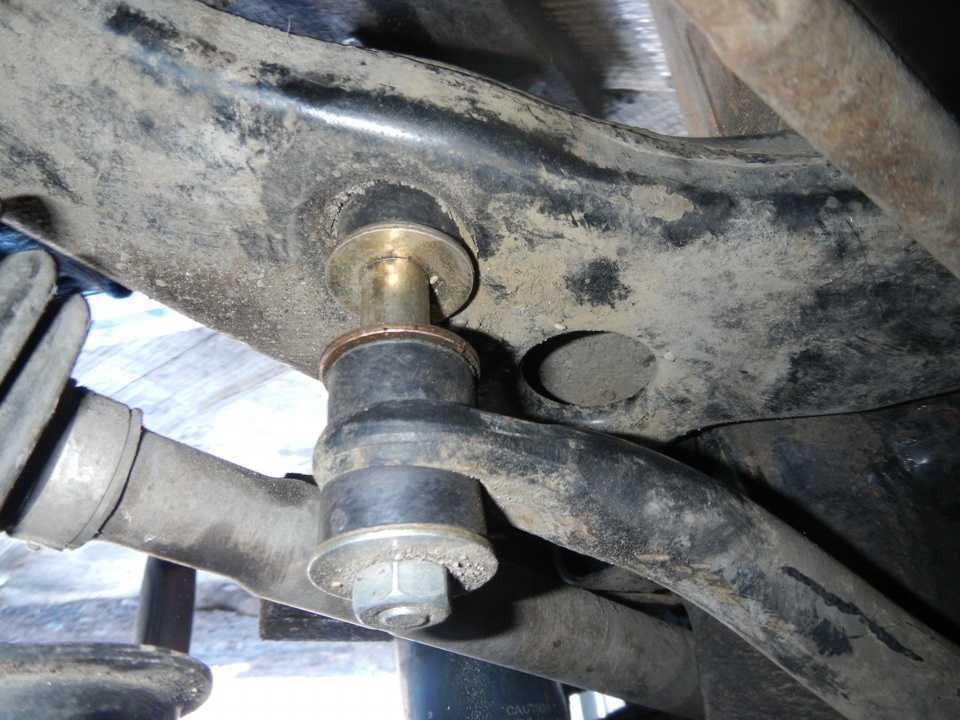

Меняя стойки, нужно не забывать и о втулках стабилизатора, которые так же рекомендуется менять комплектом, чтобы сделать износ равномерным. Замена вызывает некоторые сложности, так как требуется забраться под подрамник автомобиля. Отпускать его не всегда нужно, можно поступить следующим образом:
- Поднять авто на подъемнике, можно использовать яму или эстакаду.
- Нужен ключ на 12 с головкой.
- Потребуется вороток и удлинитель к нему, чтобы создать нужный рычаг, он должен быть около метра длиной.
Монтировать нужно, начиная с правой стороны: эту втулку легче снять. Сначала откручивается болт, для этого применяют вороток, после этого откроется доступ к другим болтам, которые можно будет открутить, если отсутствует вороток, придется снимать колесо, но тогда доступ к детали будет облегчен. Для съема скобы ее потребуется поддеть при помощи плоской отвертки.
Для того чтобы втулка снялась, все равно потребуется открутить колесо, после этого гайку стойки ослабляют, подкладывают под авто рычаг. Кузов опускают домкратом. Втулку можно будет вытащить после этого и заменить на новую. Если на месте есть грязь, ее убирают, место очищают.
Работа с левой стороной немного отличается, подобраться к детали сверху не получится из-за отсутствия места под капотом. Колесо потребуется снимать в любом случае. Первый болт нужно открутить со стороны, где находилось колесо.
Работа с задним болтом аналогична правой стороне авто. После этого рычаг также нужно подпереть, а машину опустить при помощи домкрата. Гайку, удерживающую скобу, нужно будет ослабить. Это позволит ее снять, добраться до стабилизатора и втулки, которую нужно заменить. Место также очищается перед тем, как на него будет поставлена новая деталь. Сборка происходит в обратном порядке.
Проверка и регулировка углов установки колес Mitsubishi Lancer 9
Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.
Предупреждение
Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.
Углы установки передних колес:
угол продольного наклона оси поворота колеса: 2°51’±30′
угол поперечного наклона оси поворота колеса: 12°52′
Углы установки задних колес:
Углы установки колес проверяйте на автомобиле с балластом массой 70 кг на каждом переднем сиденье, с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах, при отсутствии чрезмерных люфтов в узлах подвески.
После установки автомобиля на стенд, непосредственно перед проверкой углов, «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392-490 Н (40-50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.
Проверяя углы установки передних колес, сначала определите углы продольного и поперечного наклона оси поворота колес, затем угол развала колес и в последнюю очередь схождение колес.
Угол продольного наклона оси поворота переднего колеса образован вертикалью на виде сбоку и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.
Угол поперечного наклона оси поворота переднего колеса образован вертикалью на виде спереди и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.
Угол развала передних колес характеризуется отклонением средней плоскости вращения переднего колеса от вертикали.
Регулировка углов продольного и поперечного наклона оси поворота, а также угла развала передних колес не предусмотрена конструкцией автомобиля. При отклонении этих углов от номинальных значений замените поврежденные и деформированные детали.
Схождение передних колес представляет собой угол между плоскостью вращения переднего колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.
Углы установки задних колес могут быть отрегулированы в процессе эксплуатации.
Угол развала задних колес характеризуется отклонением средней плоскости вращения заднего колеса от вертикали. Угол развала заднего колеса регулируют вращением регулировочных болтов крепления верхнего поперечного рычага к кронштейну кузова и к задней поперечной балке.
Схождение задних колес представляет собой угол между плоскостью вращения заднего колеса и продольной осью автомобиля. Схождение задних колес регулируют вращением регулировочного болта, находящегося с внутренней стороны рычага управления.
-
Регулировка жесткости амортизаторов паджеро 2
-
Замена переднего амортизатора волга сайбер
-
Задняя подвеска митсубиси спейс стар с описанием и схемами
-
Сколько ходят передние амортизаторы на рено логан
- Стук амортизатора ауди а6 с6
Заменили шаровую опору. Расскажу, нужно ли делать сход-развал или можно ездить так (некоторые не согласны)
Стоит ли делать сход-развал, если производилась замена шаровой опоры? Давайте разбираться. На некоторых автомобилях шаровая опора крепится на заклепках к рычагу.
Для замены пришлось срезать эти заклепки и установить болты.
После установки болтов и новой шаровой опоры получилось так, что теперь ее можно менять. Если вдруг по какой-то причине необходимо заменить шаровую опору, то теперь нет необходимости менять ее вместе с рычагом, как это было задумано первоначально заводом производителем автомобиля.
С этим сталкиваются многие и делают именно так. Я сам на своем автомобиле Мерседес Вито 638 также сделал. Потому что шаровые были приклепаны к рычагу. Мы их благополучно срезали болгаркой и установили альтернативные шаровые опоры.
И так автомобиль ездит на них до сих пор. Я рассказывал про эту машину подробно, если хотите, то можете прочитать здесь .
Если вдруг нам приходится менять шаровую опору, например, из-за ее износа и появления люфта, то необходимо ли производить регулировку развал-схождения колес?
Скажу сразу, что изменения углов будут минимальными, но идеально попасть точно, как установлена была предыдущая шаровая опора, конечно, не удастся. В любом случае сдвиг будет. Поэтому, при замене шаровой опоры необходимо произвести регулировку развал-схождения, как и при замене наконечников рулевых тяг.
Для этой процедуры существуют специальные стенды «сход-развал», которые могут быть разных фирм производителей.
Некоторые говорят, что рулевые наконечники можно установить в то же положение. Нет, если вы заменили наконечники, то обязательно необходимо производить настройку сход-развала колес автомобиля.
Как заменить стабилизатор
Профессионал производит данную процедуру примерно за час, новичок может потратить больше времени, но сделать самостоятельно, не затрачивая финансы на услуги мастера. Не стоит затягивать гайки креплений слишком сильно, но и болтаться они не должны. Для того чтобы снять стойку на Лансер 9, нужно проделать следующие действия:
- На штанге стабилизатора требуется открутить закрепляющую ее гайку.
- После этого резиновую часть можно снять.
- Стержень потребуется вытащить, можно будет снять и распорную втулку.
После того как старая стойка будет снята, требуется зачистить детали, убрать все загрязнения, новая устанавливается при помощи домкрата. Стержень нужно будет направить в отверстие, предусмотренное у стабилизатора. Собрать стойку требуется так же, как разбирали, только в обратном порядке.
Если есть графитовая смазка, ей рекомендуется смазать резьбу запчасти. Это поможет ей не закиснуть и при следующем ремонте конструкцию будет легче разобрать. Проверьте, правильно ли затянута гайка. До конца резьбы должно остаться около 22 мм, стоит использовать штангенциркуль.
