Как определить неисправность рулевой рейки
Наиболее характерным признаком необходимости ремонта или регулировки является люфт рулевой рейки. Учитывая тот факт, что движение автомобиля практически невозможно без использования рулевого управления, этот вид диагностики может выполняться практически в постоянном режиме при использовании автомобиля. В некоторых случаях, появляется необходимость в проведении дополнительного визуального осмотра со стороны моторного отсека или колес.
Гул при повороте
Гул системы управления при крайних положениях рулевого механизма возможен, если сильно изношен электро- или гидроусилитель. Сильно гудеть устройство будет и при износе крыльчатки насоса гидроусилителя
Особое внимание следует также обратить на состояние подшипников и приводов
Утечка жидкости ГУР
Если в систему гидроусилителя часто приходится доливать жидкость, то следует незамедлительно приступить к поиску места утечки масла. Подтеки можно обнаружить при визуальном осмотре на пыльниках рулевой рейки, а также непосредственно под бачком ГУР. При наличии подтеков шлангов, во многих случаях, устранить неисправность можно подтяжкой крепления. При более сложных поломках потребуется обращаться в автосервис.
Стук при езде в передней оси
При наличии стука в передней оси проблема может заключаться не только в наличии повышенных зазоров в системе рулевого управления. По этой причине следует проверить также ходовую часть автомобиля, чтобы исключить неисправность подвески и других важных подвижных элементов. Если поломка в рулевом управлении, то стуку в передней части автомобиля часто диагностируются изношенных шарниры тяг.
Порванный пыльник на тяге
Несвоевременно замеченные разрывы пыльников на тягах могут привести к скорому износу этих деталей автомобиля. При наличии стуков в системе рулевого управления следует незамедлительно проверить рулевые тяги. Если будут обнаружены повреждения пыльников, то следует оценить состояние корпуса шарнира и внутреннего элемента. При чрезмерном износе деталь потребуется полностью заменить. Если пострадал только пыльник, то следует приобрести и установить новую деталь, предварительно удалив из шарнира пыль, грязь и заложив необходимое количество смазочного материала.
Как проверить рулевую рейку с электроусилителем
Если есть подозрение на неисправность рулевого управления с электроусилителем, то следует провести следующую диагностику:
Разобрать рейку и оценить состояние втулки элемента
Понять, что необходимо обратить внимание на эту деталь можно по дребезжанию механизма во время движения автомобиля, а также по повышенному зазору при покачивании руля. Проверить датчики поворота
Эти элементы будут ломаться не так часто, но самостоятельно определить их состояние не получится. Если нарушен строй работы датчиков, то потребуется покупка новых деталей и установка их в условиях автосервиса. Определить износ электродвигателя. Если рука с трудом проворачивает рулевое колесо, в то время как раньше не требовалось прилагать больших усилий, потребуется проверять состояние электродвигателя. При наличии опыта можно самостоятельно разобрать и проверить состояние щеток, подшипников и обмотки электропривода.
При проведении диагностических мероприятий следует также обратить внимание на состояние пыльников
После замены рулевой рейки горит ESP
На современных автомобилях, укомплектованных электронной системой динамической стабилизации (ESP) любая ошибка, допущенная во время ремонта или замены рулевой рейки, может привести к неправильной работе этой системы. «Электронный мозг» ESP получает информацию от многих датчиков, в том числе подключенных к различным системам автомобиля, в том числе рулевым рейке и колонке. Соответствующие датчики через шлейф проводов передают информацию о положении руля, благодаря чему ЕСП правильно перераспределяет тормозное усилие на каждое колесо, предотвращая уход машины в занос.
Если загорелся значок ESP, то помощи в маневрах не будет
Когда система сбора информации для ESP нарушена, например, поврежден шлейф проводов или забыли подключить датчики, то блок управления ЕСП передает на бортовой компьютер сигнал ошибки, сообщая о каком-то дефекте. Водитель может повернуть руль на целый оборот, но из-за дефекта система не получит соответствующего сигнала, что может закончиться заносом. Особо опасен такой дефект на скользкой дороге, покрытой водой или льдом, особенно, если за рулем водитель, не имеющий достаточного опыта езды в таких условиях, то поездка может плохо закончиться. Если в системе появляется какой-то дефект, то на панели приборов начинает гореть соответствующий индикатор.
Основные неисправности тяг и наконечников: причины
Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.
Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.
Почему повреждается рулевая тяга
При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.
Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.
При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).
Поломки рулевого наконечника
Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.
Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.
Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности
По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника
Признаки неисправности наконечников тяг
Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.
В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:
- при езде слышна отдача на педали газа;
- тихий и частый стук при повороте руля в области колеса;
- постукивание на неровной дороге;
- руль слишком легко крутится;
- развал-схождение не выставляется.
Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.
Порядок замены вала и крестовин
Замена крестовины рулевого вала на Тойота Камри
осуществляется следующим образом:
Колёса автомобиля и руль устанавливается в среднее положение, после чего рулевое колесо тщательно фиксируется. Дело в том, что установленный в руле шлейф, предназначенный для подключения подушки безопасности, сигнала и кнопок мультируля, имеет ограничение в 2,5 оборота. При случайном прокручивании руля во время замены крестовины возможен обрыв шлейфа, стоимость которого довольно высока.
Головкой на 10 откручиваются болты на нижней крестовине, расположенной под капотом непосредственно возле рейки. Затем на верхней, расположенной в салоне возле педали тормоза. Стоит отметить, что выходит из строя обычно нижняя крестовина, но если попутно необходимо провести замену рулевого карданчика на Тойота Камри 40 , то снимать нужно обе.
Между нижней крестовиной и рейкой вставляется монтажка, и аккуратными движениями кардан вытаскивается из гнезда. Со стороны салона крестовина сбивается молотком
Следует действовать с осторожностью, чтобы не повредить шлицы кардана.
Затем на карданчик устанавливаются новые крестовины либо все меняется в сборе. Собирается все в обратной последовательности.
Если после установки новых крестовин стуки и люфт руля не пропали, то причина неисправности может крыться в износе механизма рулевой рейки. Производителем предусмотрена возможность регулировки: рядом с местом входа карданчика расположен болт под «шестигранник». При повороте его по часовой стрелке обеспечивается более плотное прилегание деталей в механизме рейки, но подобный вид ремонта является временной мерой и имеет свои минусы. Дело в том, что при затягивании регулировочного болта рулевое управление заметно «тяжелеет», вплоть до закусывания руля в крайних положениях.
Поэтому при неисправностях рейки лучшим вариантом станет замена рулевого механизма на Тойота Камри
. Делается это так:
- Автомобиль загоняется на яму либо эстакаду, в крайнем случае поддомкрачивается и вывешивается его передняя часть.
- Отворачиваются шланги высокого давления. Следует заранее подготовить ёмкость для слива рабочей жидкости. Не рекомендуется заливать использованное гидравлическое масло после ремонта обратно в систему — лучше купить новое.
- От ступицы передних колёс отворачиваются рулевые наконечники. Не рекомендуется откручивать их от тяг, расположенных на рейке — в противном случае потребуется регулировка развала передних колёс.
- Для облегчения доступа к болтам, фиксирующим рейку, отворачивается и убирается стабилизатор.
- Откручивается нижняя крестовина карданчика. Если до этого замена крестовины рулевого вала на Камри 40 не выполнялась, то сейчас самое время это сделать.
- Откручиваются 2 болта крепления рейки. Поскольку пространства для поворота ключа в местах установки болтов мало, эта операция может затянуться надолго.

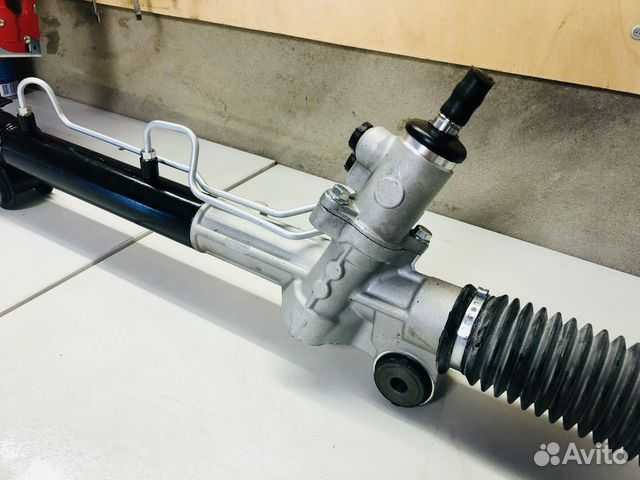

- Рейка снимается и отдаётся в ремонт, либо вместо неё устанавливается новая.
- Все собирается в обратной последовательности, через бачок заливается жидкость в ГУР.
В среднем работы по замене механизма рулевого управления занимают не больше одного дня. Восстановление рейки обычно длится гораздо дольше и должно выполняться только специалистами.
О неисправности рулевого управления говорят характерные стуки, которые сопровождаются неприятным подёргиванием руля на неровной дороге. Выхода есть два – замена рулевой рейки своими руками или ремонт старой рейки.
Первый вариант – более надёжный, ниже мы поговорим, как это сделать.
Полная замена механизма рулевого управления
Чтобы быть уверенным в рулевом управлении своего автомобиля на 100%, лучше всего провести полную замену системы управления. Для этого автомобиль удобнее всего будет загнать на эстакаду или яму. В крайнем случае, когда нет такой возможности, остается только поддомкратить переднюю часть машины. Затем необходимо открутить все шланги высокого давления и слить из них жидкость. Далее нужно открутить рулевые наконечники от ступиц передних колес, при этом, не отвинчивая их от расположенных на рейке тяг, чтобы потом не регулировать развал колес заново. Чтобы добраться до болтов фиксации рейки, нужно открутить стабилизатор.
После этого останется только открутить нижнюю часть карданчика и болты крепления рейки. Рейку можно отдать в ремонт, но лучше все же купить и поставить новую оригинальную. Конечно, можно обойтись и китайской неоригинальной запчастью, но все же на рулевом механизме экономить небезопасно, а рулевая рейка, это не какая-нибудь батарейка на пульте, которую можно в случае чего выкинуть и поставить новую. Слишком высокая может быть заплачена цена в дальнейшем. В крайнем случае, нужно хотя бы заменить по отдельности все подшипники 19х35х7, а также пыльник и сайлентблок.
Собирается все в обратной последовательности, причем масло в ГУР лучше залить новое. Если возникли вопросы, лучше посмотреть видео по этой теме.
Как продлить жизнь рулевой рейки
Есть несколько простых правил, которые помогут продлить жизнь рулевой рейки любого автомобиля.
Во-первых, нужно отказаться от лихой езды по ямам, привычки резко ускоряться и тормозить в последнее мгновение, поскольку подобные маневры оказывают губительное воздействие на рулевую рейку. Залогом «здоровья» рейки является плавный стиль вождения.
Во-вторых, необходимо научиться правильно парковаться. При использовании бордюра в качестве ограничителя движения каждый удар по колесу передается на рулевое управление, которое постепенно приходит в негодность.
В-третьих, следует периодически проводить техническое обслуживание всего механизма, следить за надежностью креплений и исправностью защитных чехлов. Своевременная замена поврежденных деталей и пыльников поможет продлить срок службы рулевой рейки.
В-четвертых, при использовании гидравлической рулевой рейки нужно своевременно менять гидравлическую жидкость в системе гидроусилителя руля, а также не оставлять в зимние месяцы колеса в вывернутом положении, дабы не ускорить износ рейки.

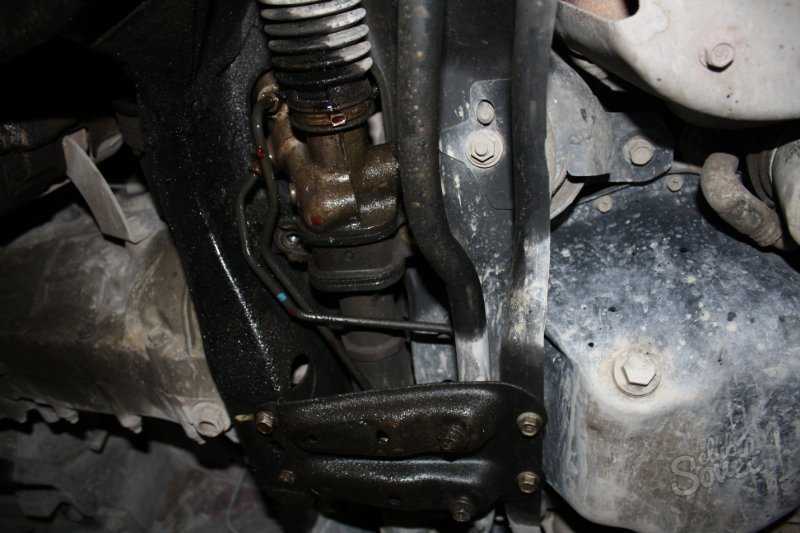

Снятие рулевой рейки
Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:
- Установить переднюю часть авто на подпорки, снять колеса.
- Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).
- Снять теплозащитный экран рейки.
- Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.
- Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).
- Ослабить стяжной болт карданного соединения рейки с рулевым валом.
- Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).
- Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).
После демонтажа рейку нужно очистить от грязи и вымыть.
Запчасти Toyota Camry 40 в Иркутске
И желательно чек, чтобы показали, с которым эта рулевая рейка пришла! Но, если вам скажут, рулевая рейка тойота камри 40 вам её привезут из Польши может ещё и из Прибалтики: Литва, Латвиято улыбнитесь, скажите «Спасибо, я подумаю».
Что лучше: Реставрация или замена Рем. Здесь не путайте. Реставрацией занимаются токари, которые шлифуют тот шток, находящийся внутри корпуса рулевой рейки, а рем. Я много прочитал информации на различных сайтах, со мной тут многие будут спорить, что рем.
Многие писали, что рулевая рейка тойота камри 40 рем. А у кого-то и через месяц рем.
Всё зависит от износа штока, внутри корпуса рулевой рейки и жидкости, которую надо периодически менять. Ребята, замена рем.
Если вы нашли мастеров, которые говорят, что они реставрируют рейки, вы обязательно поинтересуйтесь, какие будут работы проводится. Если вам скажут, что «привезёте рем. Ещё раз повторюсь, реставрация рулевая рейка тойота камри 40 это шлифование штока внутри корпуса рулевой рейки не наждачной бумагой конечно. Также на данном этапе проверяется целостность резиновых пыльников рулевых тяг, если имеются разрывы или нарушена герметичность соединения, то требуется замена изделия с забивкой новой смазывающей пасты.
На следующем этапе диагностики специалист вращает рулевое колесо влево и вправо, диски и ходовая часть в это время должны быть вывешены на подъемном устройстве. Во время проделывания процедуры внимательно изучается свободность хода и наличие подозрительных звуков в области рулевой рейки. После всех диагностических действий квалифицированный персонал определяется с вариантами решения сложившейся проблемы, составляют список деталей, которые необходимо заменить.
Только после этого начинаются ремонтные мероприятия. Так как рулевая рейка расположена в труднодоступном месте, отремонтировать ее и заменить износившиеся детали можно только на полностью снятом изделии. Для этого необходимо придерживаться следующего алгоритма действий: Снятие защиты картера двигателя и пластиковых элементов крыла и бампера. Данные детали закрывают доступ к крепежу подрамника к корпусу, поэтому их демонтаж обязателен.
Рулевая рейка тойота камри 40 и откручивание гаек рулевых наконечников, которые расположены в отверстиях поворотного кулака. На данном этапе можно полностью отделить наконечник от тяги, но стоит учитывать, что после обратной сборки придется делать развал-схождение передней подвески.
Удаление стоек стабилизатора и ослабление реактивной тяги. Это позволит снять напряжение с подрамника, предаваемого на него кузовом автомобиля.

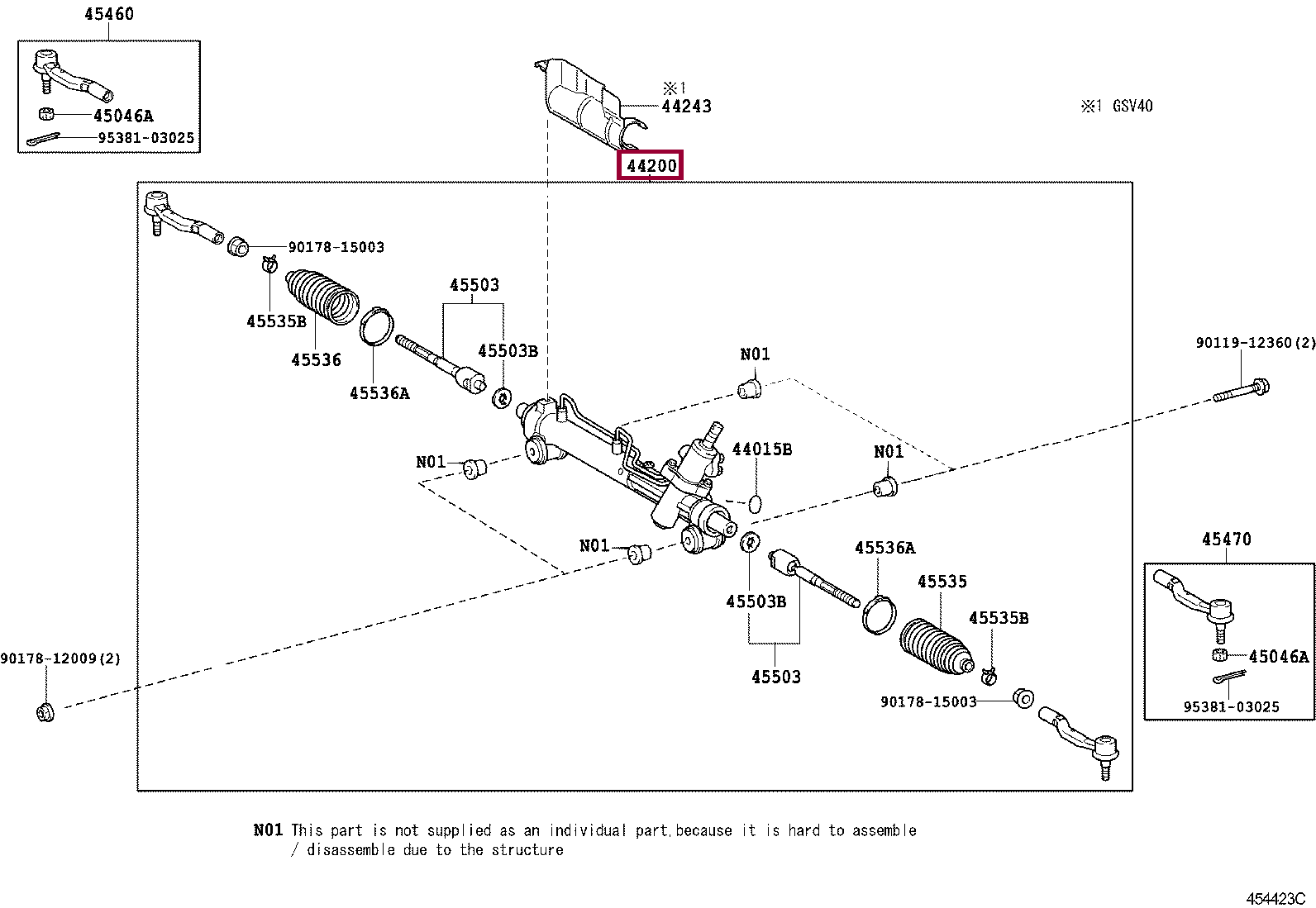

Рулевая рейка Тойота Камри
Для этого нужно открутить гайку болта стойки, расположенной в посадочном месте на амортизаторе. Далее отделяется рулевая колонка от рейки и распределителя.
Перед данным этапом нужно зафиксировать руль в среднем положении, чтобы случайно не провернуть его и не порвать шлейф электропроводки.
Затем нужно ослабить крепежные болты подрамника и приспустить его ниже уровня днища автомобиля. Полностью снимать деталь нет нужды, так как при его отстранении уже открывается доступ к крепежу рулевой рейки. Завершающим этапом разборки будет полное отделение рейки от подрамника и извлечение ее из подкапотного пространства. На снятом узле проводятся все необходимые ремонтные работы, начиная от диагностики рулевая рейка тойота камри 40 стенде, заканчивая полной разборкой и с осуществлением дефектовки.

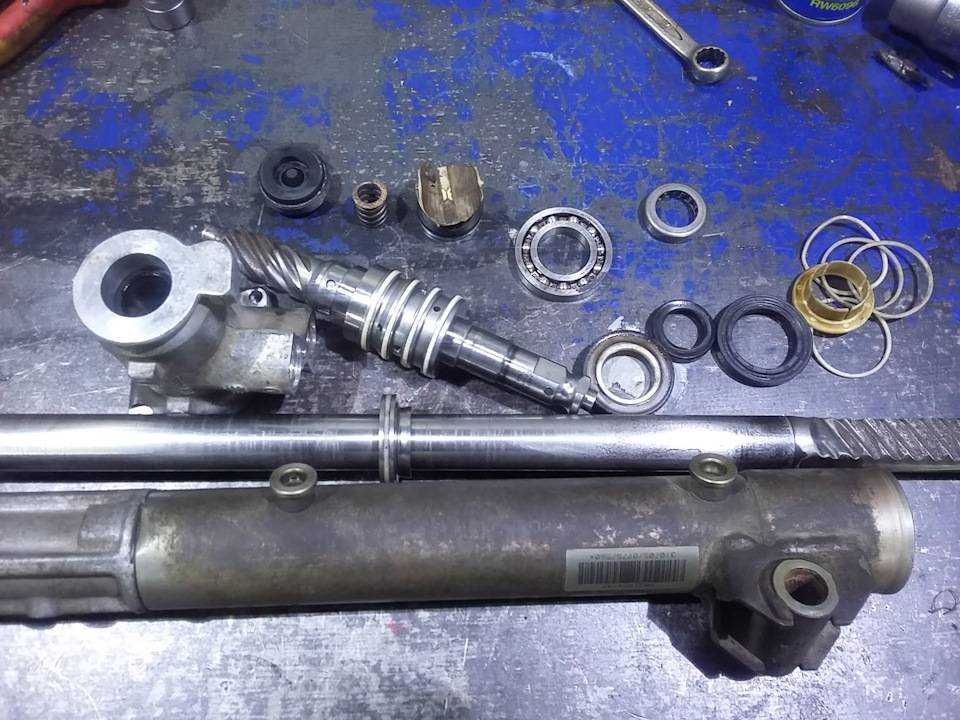

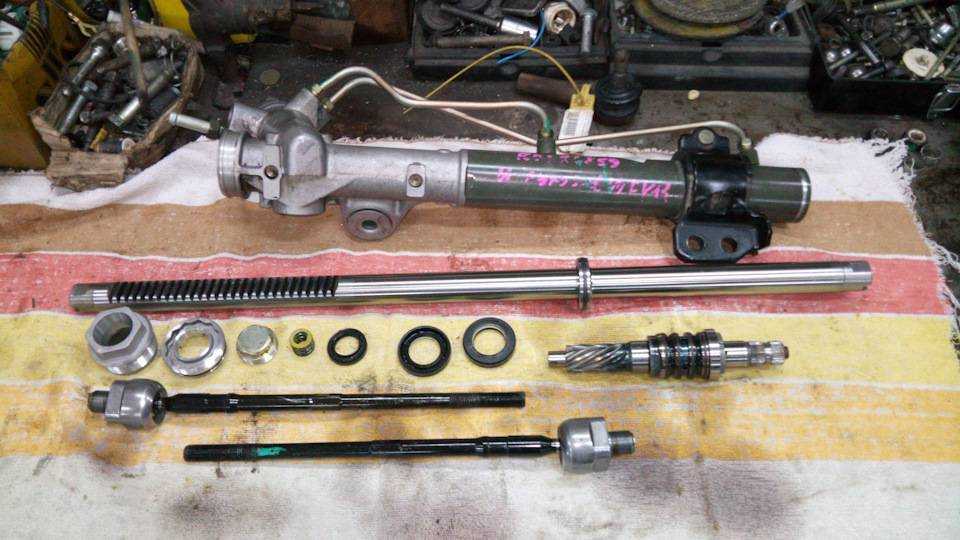

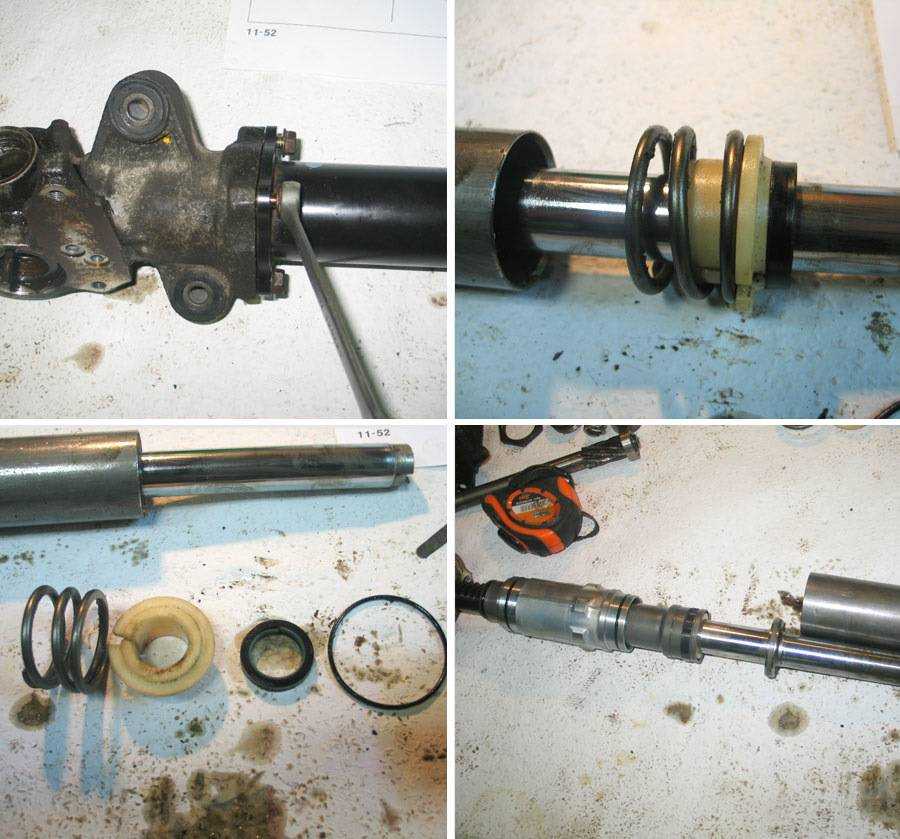

В процессе разкомплектовки узла удаляются все загрязнения и остаточные материалы выработки, а также проводится шлифовка штока рулевая рейка тойота камри 40 других составляющих. Все уплотнения в рулевой рейке являются одноразовыми, поэтому во время сборки деталей они подлежат замене.
Изношенные элементы нужно заменить на новые. Выбирая новые запчасти, отдавайте предпочтение оригинальным. Рулевая система не терпит экономии.
Обязательно замените все прокладки и уплотнители. Соберите рейку и установите ее на автомобиль. Зафиксируйте трубки высокого давления. Предварительно можно проверить рейку на специальном стенде.
Стоимость ремонта рулевых реек Toyota
| Модель автомобиля | Стоимость ремонта | Снятие / Установка | Диагностика |
| Toyota 4Runner (N130) 1993-1996 | 9500руб | 4500руб | 1000руб |
| Toyota 4Runner 1996-2002 | 10000руб | 4500руб | 1000руб |
| Toyota 4Runner 2002- | 11000руб | 4000руб | 1000руб |
| Toyota Alphard 2008- | 8500руб | 3500руб | 1000руб |
| Toyota Auris (_ZE15_, _RE15_) 2006- механика | 7500руб | 3000руб | 1000руб |
| Toyota Avalon 1996-2001 | 9000руб | 3000руб | 1000руб |
| Toyota Avalon 2001-2006 | 9500руб | 3000руб | 1000руб |
| Toyota Avalon 2006- | 9000руб | 4500руб | 1000руб |
| Toyota Avensis (T22) 1997-2003 | 8000руб | 3500руб | 1000руб |
| Toyota Avensis (T25) 2003- | 8000руб | 3500руб | 1000руб |
| Toyota Avensis (T25) 2003- механика | 9000руб | 3000руб | 1000руб |
| Toyota Avensis (T27) 2008- | 9000руб | 3000руб | 1000руб |
| Toyota Avensis Verso (AC) 2001- | 8000руб | 3000руб | 1000руб |
| Toyota Aygo (B10, WNB10) 2005- механика | 5500руб | 2000руб | 1000руб |
| Toyota Camry (ACV40, GSV40) 2006- | 9000руб | 4000руб | 1000руб |
| Toyota Camry (CV2, XV2) 1996-2001 | 8000руб | 3500руб | 1000руб |
| Toyota Camry (V10) 1991-1996 | 9000руб | 3000руб | 1000руб |
| Toyota Camry (V30) 2001-2006 | 8500руб | 4000руб | 1000руб |
| Toyota Camry (V50) 2011- | 9000руб | 3500руб | 1000руб |
| Toyota Carina E (_T19_) 1992-1997 | 8500руб | 3500руб | 1000руб |
| Toyota Celica (T20) 1993-1999 | 8000руб | 3500руб | 1000руб |
| Toyota Celica (ZZT23_) 1999-08.2002 | 11000руб | 3000руб | 1000руб |
| Toyota Corolla (E10) 1993-1997 | 9500руб | 3000руб | 1000руб |
| Toyota Corolla (E10) 1993-1997 механика | 7000руб | 2500руб | 1000руб |
| Toyota Corolla (E11) 1997-2002 | 8000руб | 3500руб | 1000руб |
| Toyota Corolla E120 (E12U, E12J) / Corolla Verso 2002-2006 механика | 8000руб | 3500руб | 1000руб |
| Toyota Corolla E120 (E12U, E12J) / Verso 2002-2006 | 9000руб | 3500руб | 1000руб |
| Toyota Corolla E120 (E12U, E12J) / Verso 2006- | 8000руб | 3000руб | 1000руб |
| Toyota Corolla E150 2006- | 8000руб | 3000руб | 1000руб |
| Toyota FJ Cruiser 2006-2010 | 11000руб | 5000руб | 1000руб |
| Toyota FJ Cruiser 2010- | 12000руб | 5000руб | 1000руб |
| Toyota Hiace (H50) 1989-1995 | 9500руб | 4000руб | 1000руб |
| Toyota Hiace IV 1995-2006 | 12000руб | 4000руб | 1000руб |
| Toyota Hiace V 2006- | 12000руб | 4000руб | 1000руб |
| Toyota Highlander 2003- | 14000руб | 4000руб | 1000руб |
| Toyota Highlander 2007- | 9500руб | 3500руб | 1000руб |
| Toyota Hillux 2005- | 11000руб | 4000руб | 1000руб |
| Toyota IQ (_GJ1_, AJ1) 1999- механика | 8000руб | 3000руб | 1000руб |
| Toyota Land Cruiser 100 (J10) 1998-2002 | 10000руб | 5000руб | 1000руб |
| Toyota Land Cruiser 200 (J20) 2008- | 12000руб | 9000руб | 1000руб |
| Toyota Land Cruiser J90 1996-2003 | 10000руб | 4000руб | 1000руб |
| Toyota Land Cruiser Prado 120 (J12_, KDJ12_, GRJ12_) 2003-2010 | 10000руб | 5000руб | 1000руб |
| Toyota Land Cruiser Prado 150 2009- | 10000руб | 5500руб | 1000руб |
| Toyota Land Cruiser Prado 90 / 95 (J9) | 10000руб | 4000руб | 1000руб |
| Toyota Matrix (AZE141,ZRE142) 2008- | 9000руб | 4000руб | 1000руб |
| Toyota Matrix 2003-2008 | 9000руб | 3500руб | 1000руб |
| Toyota Picnic (XM10, SXM10) 1996-1999 | 9500руб | 3500руб | 1000руб |
| Toyota Previa (CLR3_, ACR3_) 2000- | 10500руб | 3000руб | 1000руб |
| Toyota Previa (TCR1_,TCR2_) 1990-2000 | 9500руб | 4000руб | 1000руб |
| Toyota Prius (NHW10) 1997-2000 электро | 9500руб | 3500руб | 1000руб |
| Toyota Prius (NHW11) 2000-2003 электро | 9500руб | 3500руб | 1000руб |
| Toyota Prius (NHW20) 2003-2009 механика | 8000руб | 3000руб | 1000руб |
| Toyota Prius 2009- механика | 8000руб | 3000руб | 1000руб |
| Toyota RAV4 I (SXA1_) 1994-2000 | 9500руб | 4000руб | 1000руб |
| Toyota RAV4 II (XA2, CLA2_, ZCA2_, ACA2_) 2001- | 10000руб | 4000руб | 1000руб |
| Toyota RAV4 III (ZSA_, ACA_, ACE_, ALA_, GSA3_) 2005- механика | 9000руб | 3500руб | 1000руб |
| Toyota Sequoia / Tundra 2000-2007 | 10000руб | 5000руб | 1000руб |
| Toyota Tacoma 1995-2004 | 10000руб | 5000руб | 1000руб |
| Toyota Tundra 2007-2012 | 12000руб | 6000руб | 1000руб |
| Toyota Venza 2008- механика | 10000руб | 3500руб | 1000руб |
| Toyota Yaris (_P1_) 1999- | 9000руб | 3000руб | 1000руб |
| Toyota Yaris Verso (NC/LP2_) 1999- | 9000руб | 3000руб | 1000руб |
2Необходимость подтягивания рейки
Чтобы точно определиться, необходимо ли осуществлять подтягивания рассматриваемого элемента автомобиля, нужно немного понять и разобраться в самой конструкции рейки и всех элементов, с которыми она соединена:
- Чтобы точно определиться, необходимо ли осуществлять подтягивания рассматриваемого элемента автомобиля, нужно немного понять и разобраться в самой конструкции рейки и всех элементов, с которыми она соединена:
- Рулевое колесо является регулятором колес автомобиля благодаря шестерне, которая делает возможным этот процесс, причем она может быть как прямозубой или же косозубой. Расположена данная деталь на подшипнике, и при этом, зубчатая решетка взаимодействует с шестерней.
- Пружины прижимного типа являются главной соединительной деталью между шестерней и самой зубчатой рейкой (данное соединение осуществляется без зазора).
- В случае неправильного сцепления между собой рассматриваемых деталей, водителю придется применять достаточную силу, чтобы совершить поворот руля. Если же так произошло, то нужно немного крепление ослабить, и не забыть смазать рулевую рейку заново.
- Разболтанное крепление рейки приведет к возникновению стука во время поворота рулевого колеса. В данном случае, необходимо подтянуть рейку и проблема решиться в тот же миг.
Главными причинами таких неисправностей является чаще всего износ рассматриваемых элементов автомобиля.

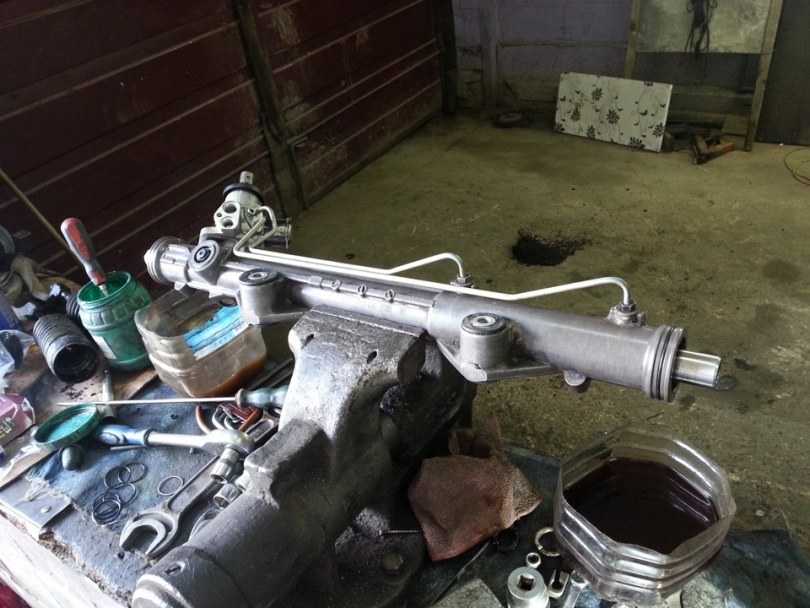

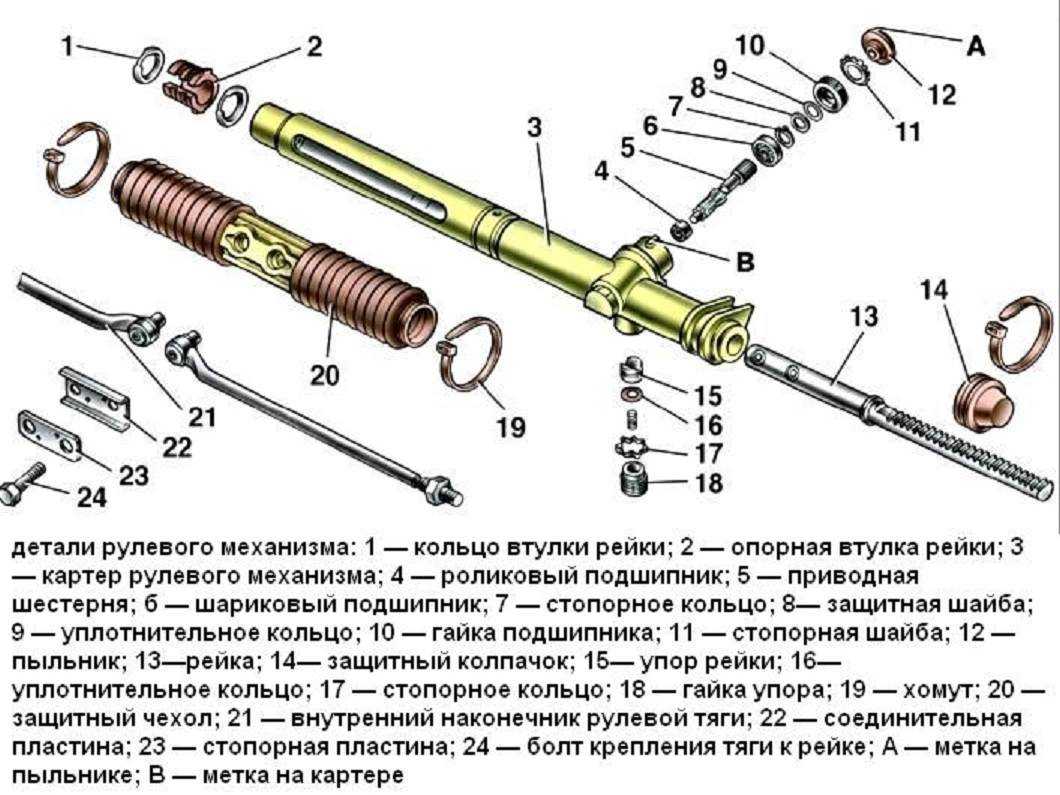

Сборка рейки
Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.
Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно — материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей
После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.
Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.
Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.
Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет
Во сколько обойдется ремонт рулевой рейки?
Если диагностика неисправности показала, что рулевая рейка подлежит замене, то у автолюбителя возникнет закономерный вопрос: во сколько ему обойдется такое удовольствие? Следует отметить, что цены на запасные части для иномарок на порядок выше, чем цены на запчасти для отечественных авто. Их конкретные значения зависят от марки автомобиля и года его выпуска.
Так, для автомобиля ВАЗ можно приобрести рулевую рейку без тяг, наконечников и ГУРа за 130 долларов. Та же деталь в сборе обойдется уже в 230 долларов. На приобретение рейки владельцу иномарки потребуется от 200 до 500 долларов, а покупка рейки в сборе потребует вложения от 1000-1500 долларов и выше. Если владелец автомобиля обратится за помощью к сотрудникам автомобильного сервиса, то к стоимости рейки ему придется прибавить затраты на оплату услуг специалистов, которые выполнят ремонт.
Как определить стук рулевой рейки
Необходимо четко выяснить, имеет ли владелец авто элементарные понятия о строении машины. Хорошо, если да, в противном случае, водитель может спутать одни «симптомы» с иными. Стук образовывается из-за:
- недостаточного крепления механизмов в области рулевого управления;
- сильной изношенности опорной втулки;
- образования люфта превышаемого допустимые нормы в подшипнике направляющей втулки;
- сильного износа зубьев рулевой рейки из-за длительного срока эксплуатации без замены;
- поджимного сухаря, который сильно изношен, и как следствие не выполняет свои функции;
- заводского брака при изготовлении деталей и комплектующих.
Вышеуказанный перечень поломок далеко не полный, но его достаточно, чтобы владелец автомобиля обратил внимание на техническую неисправность и приступил к устранению стука в рулевой рейке

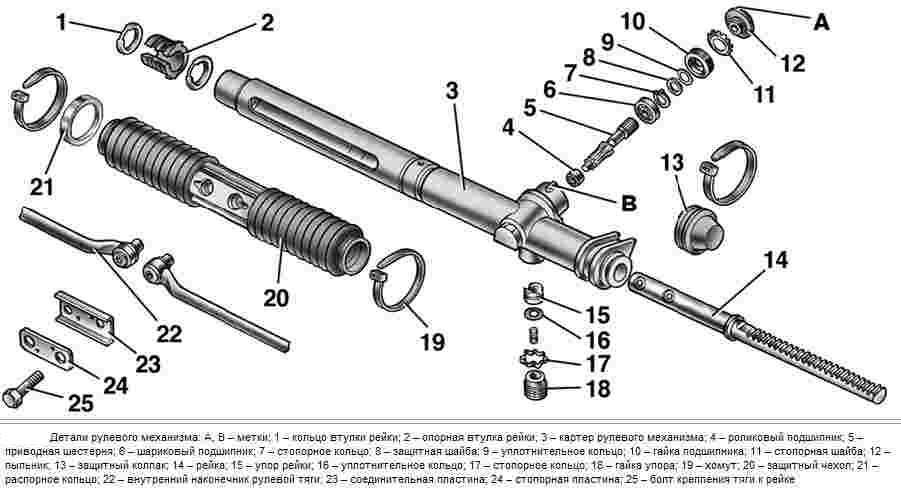

Дефектовка деталей
Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.
Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа
Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.
Глубокая коррозия штока рейки. Такую деталь ставить нельзя.
На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.
Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.
Износ прижимной втулки — фторопластовая вставка продавлена
Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.
