Свет toyota camry 40: ближний, дальний, как улучшить

Подключение

Есть несколько подходящих вариантов, как самому сделать подсветку в своей машине, чтобы обеспечить оригинальное свечение в ногах.

Каждый автомобилист решит сам, каким образом ему будет удобнее и проще подключить светодиодную подсветку для ног в машине. Но выделяют 3 основных варианта:

• к освещению самого салона;
• через прикуриватель;
• от габаритов.

Выбор зависит именно от того, в каком формате водитель хочет видеть подсветку. Ведь каждая схема предусматривает свой вариант того, когда и как будет активироваться свечение.

Через освещение салона

Некоторые автомобилисты предпочитают установить подсветку для ног у себя в авто, подключившись к системе основного освещения салона автотранспортного средства.

Если вы подсоединяете светодиодную подсветку для зоны ног в машине через освещение салона, тогда источник света потребуется подключить по такому алгоритму:

• снимите плафон освещения салон;
• соедините провода, соблюдая полярность;
• к белому проводку обычно идёт плюс;
• к красному проводку подключается минус;
• провода скрываются под обшивкой салона;
• удобнее всего их протянуть непосредственно по боковой стойке;
• далее соедините провода установленных светодиодных лент между собой;
• подключите их к источнику питания;
• проверьте систему на работоспособность;
• если всё функционирует, выполните качественную изоляцию;
• верните плафон на место.

Если не уверены в полярности проводки, воспользуйтесь тестером или мультиметром. Это даст понять, где плюс, а где минус. Всё же провода могут отличаться по цвету, в зависимости от авто.

Таким вот образом можно подключиться к функционирующему освещению салона, но это не единственный вариант.

Через прикуриватель

Также можно активировать светодиодную ленту от прикуривателя, что делается довольно часто.

Не самый плохой вариант, поскольку большинству водителей подсветка во время движения не нужна. Они используют её для комфортной посадки и высадки из автомобиля.

Само подключение выполняется по такому алгоритму:

• плюс светодиодной ленты соединяется с прикуривателем;
• минус нужно подключить к концевику на двери;
• проводка ленты выводится вместе с остальными проводами, соединяясь в единый жгут;
• все контакты изолируются, фиксируются стяжкой при необходимости.

Как именно вывести и спрятать провода, зависит от конкретного автомобиля и идей автомобилиста.

Через габариты

Если подключиться от габаритов, тогда подсветка будет функционировать постоянно, параллельно с работой габаритов. То есть это наиболее актуальный для многих вариант, поскольку включаться система будет ночью во время поездок.

https://youtube.com/watch?v=GbKeqfUV1QI

Подключить плюс можно от любой лампочки подсветки. К примеру, бардачка или приборной панели. Минус кидается на кузов.

Тут уже каждый автомобилист сам решает, как и в каких ситуациях ему требуется работа светодиодной ленты в ногах. Потому можно выбрать различные варианты подключения.

Установив ленту в ноги, можно добиться оригинального внешнего вида салона, а также получить долю практичности от такого решения. Выбрав подходящий вариант работы, остаётся только реализовать схему. Причём сделать это можно самостоятельно, не имея за плечами богатого опыта и специального профильного образования.

Неоновые фонари

С неоновой подсветкой всё немного сложнее. Вот краткий перечень характеристик неоновых ламп:

• Яркость и насыщенность освещения.
• Сложность монтажа, что затрудняет установку своими руками.
• Фонари достаточно требовательны к условиям эксплуатации.
• Плохая реакция на ритмический цикл включения-выключения.
• Отсутствие стойкости к повреждениям механического характера.

Давайте рассмотрим, как можно своими руками установить внизу салона автомобиля неоновые фонари, а по потолку проложить светодиодную ленту так, чтобы подсветка с логотипом марки авто в двери срабатывала при открытии дверей авто.

Неоновая подсветка передней двери машины

Функциональность устройства

Прежде чем перейти к схемотехнической стороне, узнаем, какими возможностями обладает умная подсветка.

1. Открытие двери приводит к плавному включению света в салоне, которое нарастает до максимума примерно за 4 секунды.
2. Закрытие двери с выключенным двигателем приводит к плавному погашению ламп по истечении задержки в 10 секунд (настраивается пользователем).
3. Закрытие двери при работающем двигателе приведёт к плавному погасанию лампы в течение 3-4 секунд без задержки.
4. Освещение салона будет выключено по истечении 10 минут с момента открытия двери.

Кроме перечисленных функций пользователь может в любое время настроить время паузы (задержку) и чувствительность к бортовому напряжению.

Лампы применяемы в Тойоте Камри xv40

Кликните, чтобы изображение стало больше Владельцы «сороковки» часто жалуются на плохой ближний свет. Решить эту проблему можно, отрегулировав фары или заменив лампочки. Как отрегулировать оптику и противотуманки Камри 40, мы рассказывали в этом материале.

В мануале к Toyota Camry 2006 – 2011 есть таблица, содержащая информацию об электрических лампах.

Подробная информация о лампочках, применяемых в оптике и фонарях Тойота Камри XV40:

• дальний свет – HB3,
• габаритное освещение и подсветка номерного знака – W5W,
• ближний свет – галогенная Н11, газоразрядная D4S (ксенон),
• передний и задний поворотник – WY21W,
• противотуманная фара – H11,
• задний стоп-сигнал и габариты – W21/5W,
• задний ход – W16W,
• задний противотуманный фонарь – W21W,
• боковой указатель поворота (на кузове) – WY5W.

Буква «Y» в маркировке ламп говорит, что цвет лампы желтый. Замена лампочек в боковых указателях поворота производителем не предусмотрена, фонарь меняется в сборе.

Схема используемых ламп

Лампочки, используемые в освещении салона Камри 2009:

• общее освещение, центральный плафон – C5W,
• свет для водителя и переднего пассажира – W5W,
• лампа в солнце защитном козырьке – W5W,
• освещение бардачка – T5,
• лампочка прикуривателя – Т5 (с зеленым светофильтром),
• свет хода селектора АКПП – Т5 (со светофильтром),
• освещение проема передних дверей – W5W,
• лампа багажника – W5W.

Лампочки для салона Камри 40

Лампы применяемы в Тойоте Камри xv40

Кликните, чтобы изображение стало больше

Владельцы «сороковки» часто жалуются на плохой ближний свет. Решить эту проблему можно, отрегулировав фары или заменив лампочки. Как отрегулировать оптику и противотуманки Камри 40, мы рассказывали в этом материале.

В мануале к Toyota Camry 2006 – 2011 есть таблица, содержащая информацию об электрических лампах.

Подробная информация о лампочках, применяемых в оптике и фонарях Тойота Камри XV40:

• дальний свет – HB3,
• габаритное освещение и подсветка номерного знака – W5W,
• ближний свет – галогенная Н11, газоразрядная D4S (ксенон),
• передний и задний поворотник – WY21W,
• противотуманная фара – H11,
• задний стоп-сигнал и габариты – W21/5W,
• задний ход – W16W,
• задний противотуманный фонарь – W21W,
• боковой указатель поворота (на кузове) – WY5W.

Буква «Y» в маркировке ламп говорит, что цвет лампы желтый. Замена лампочек в боковых указателях поворота производителем не предусмотрена, фонарь меняется в сборе.

Схема используемых ламп

Лампочки, используемые в освещении салона Камри 2009:

• общее освещение, центральный плафон – C5W,
• свет для водителя и переднего пассажира – W5W,
• лампа в солнце защитном козырьке – W5W,
• освещение бардачка – T5,
• лампочка прикуривателя – Т5 (с зеленым светофильтром),
• свет хода селектора АКПП – Т5 (со светофильтром),
• освещение проема передних дверей – W5W,
• лампа багажника – W5W.

Лампочки для салона Камри 40

Разновидности линз для Toyota Camry 40

Для головных световых приборов Toyota Camry 40 используются следующие оптические элементы:

1. Стандартные детали диаметром 2,5″, рассчитанные на установку галогенных ламп. При монтаже газоразрядных или светодиодных источников света нарушается работоспособность фары, возможно повреждение пучком света пластикового прозрачного кожуха.
2. Альтернативная бигалогеновая оптика (например, Hella R H7) с использованием стандартных ламп. Применяется при ремонте вышедших из строя фар.
3. Элементы, рассчитанные на биксеноновые лампы (например, Hella 3R диаметром 3,0″). В этом случае меняют патроны и вводят в полость корпуса фары кабель для подачи питания к механизму шторки. Заслонка позволяет изменять интенсивность свечения и не допускает ослепления водителей встречного транспорта.
4. Оптика с использованием бисветодиодных ламп (например, Vision Biled Adaptive). В набор входит контроллер управления, светодиодные источники света установлены в оптических блоках. При выходе лампы из строя требуется повторная разборка фары.

Как подойти к вопросу выбора

При подборе оригинальных деталей необходимо учитывать заводской номер автомобиля. Покупать оптику по дате выпуска машины не следует, поскольку производила несколько десятков модификаций Camry XV40, предназначенных для разных рынков сбыта. Если планируется установка светодиодных ламп, то следует учесть возможные проблемы с сотрудниками ДПС.

Головная оптика машин «Камри» предполагает установку только галогенных ламп (на корпус светотехники нанесена соответствующая маркировка).

В случае проверки на дороге водитель рискует лишиться прав на срок от 6 месяцев. Одновременно сотрудники дорожной полиции конфискуют светодиодные лампы.

Галогенные, ксеноновые (газоразрядные) и светодиодные лампочки

С завода на Камри 2007 устанавливались галогенные лампы. Преимущества лампочек такого типа: доступность по сравнению с другими автомобильными источниками света. Галогенные лампы не требуют установки дополнительного оборудования (блоков розжига, омывателей фар). Разнообразие, такой тип освещения используется не один десяток лет, поэтому существует большое количество надежных производителей, выпускающих качественную продукцию. Свет не плохого качества, по характеристикам светового потока «галогенки» проигрывают ксенону и диодам, но обеспечивают приемлемое освещение дороги.

Недостатки галогенных ламп: низкая яркость по сравнению с ксеноном и светодиодами, которые обеспечивают лучшую видимость в темное время суток. Низкий КПД, потребляют большое количество энергии, не давая яркого светового потока. Короткий срок службы, в среднем ксеноновые лампы прослужат в 2 раза дольше, а диодные в 5. Не высокая надежность, в галогенных лампах применяется нить накаливания, которая при сотрясении автомобиля может оборваться.

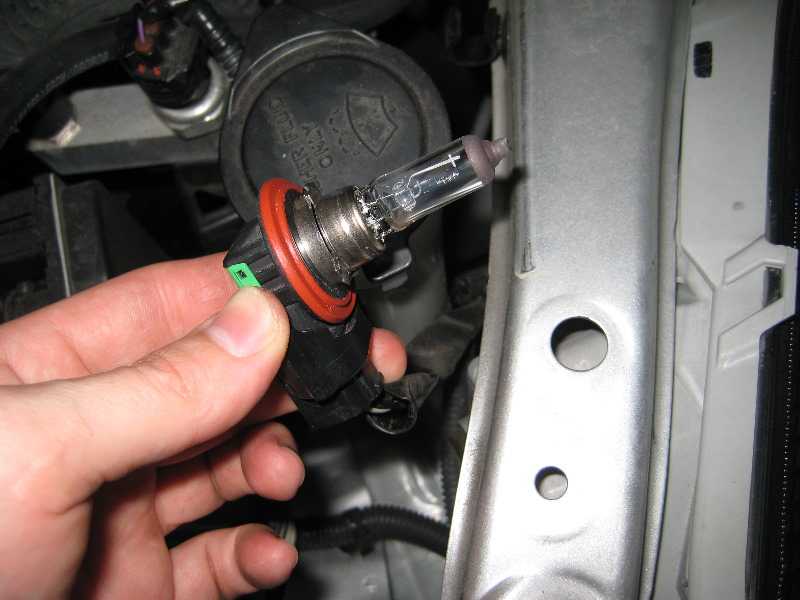

Галогенная лампа H11

При выборе галогенных лампочек для Камри XV40 2008 следование нескольким правилам позволит купить качественный продукт, который обеспечит безопасность движения в темное время:

выбирайте проверенных производителей,
используйте лампы повышенной яркости от 30 до 60 процентов,
обращайте внимание на срок эксплуатации, указанный изготовителем,
не покупайте лампы мощностью выше 55 Вт,
перед приобретением проверьте лампочку на присутствие видимых повреждений.

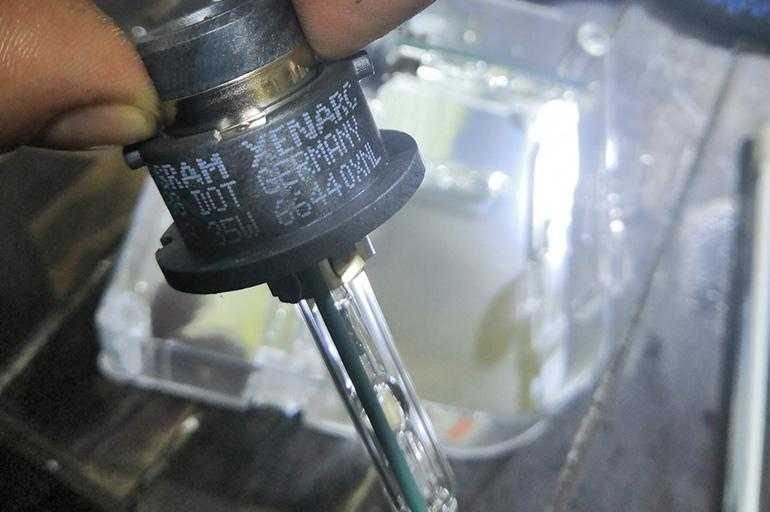

Ксеноновые лампы

В богатых комплектациях Тойота Камри 40 ближний свет ксеноновый, многие владельцы сороковки с обычной оптикой устанавливают ксенон. Один из вариантов, как это можно сделать описан .

Достоинства ксенона перед галогеном в том, что свет «сильнее». Световой поток газоразрядной лампы 1800 – 3200 Лм, у галогенной 1550 Лм. Спектр ксенона ближе к дневному, привычнее человеку. Служат такие лампы в несколько раз дольше, потребляя меньше энергии.

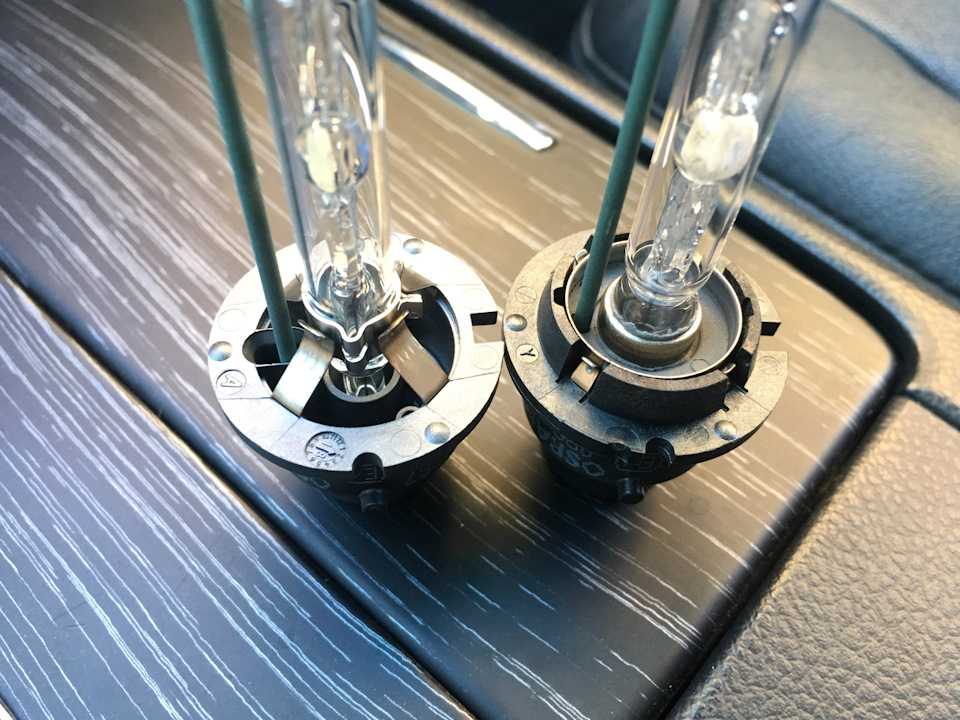

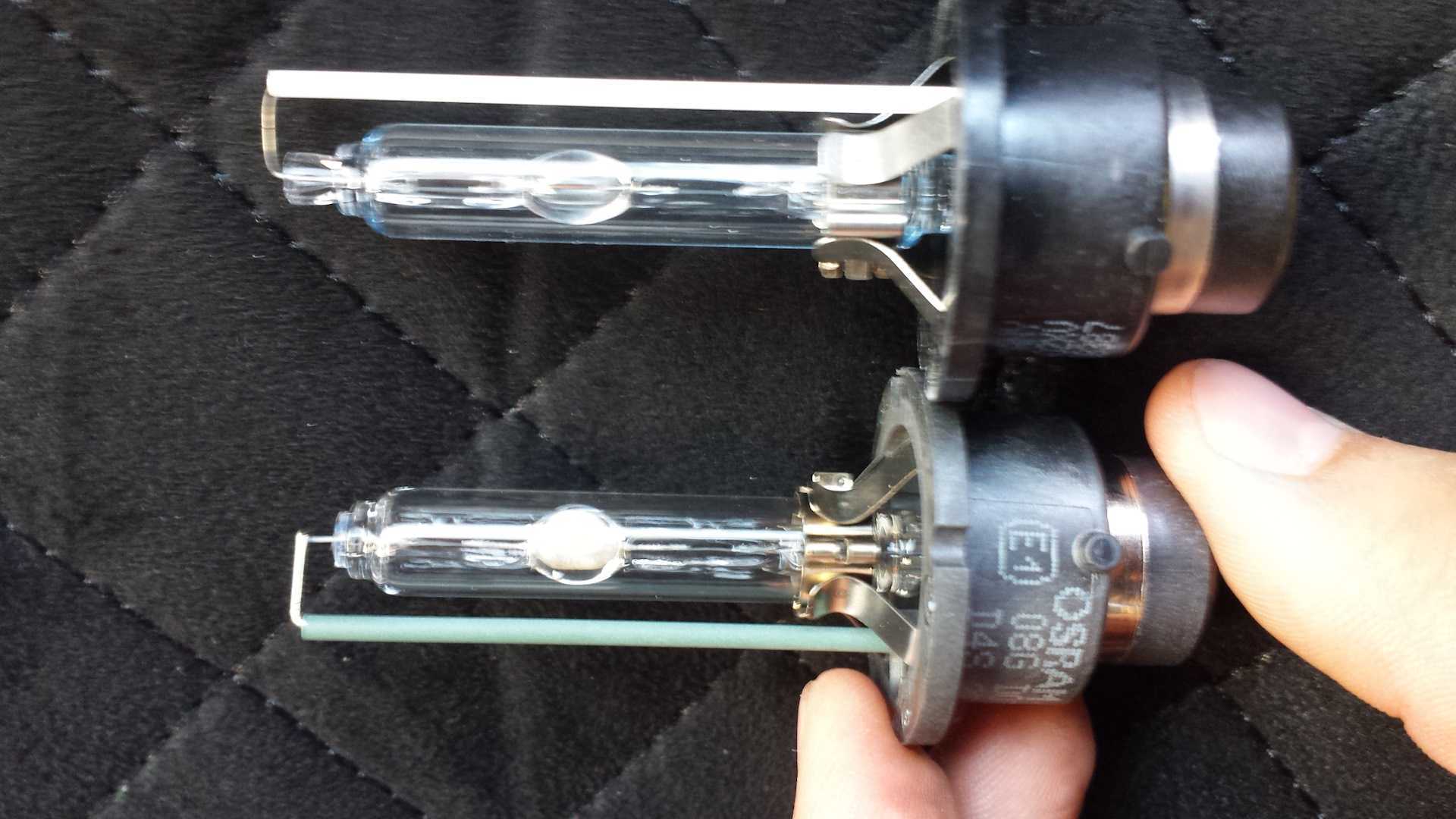

Газоразрядная D4S

К недостаткам ксенона можно отнести высокую относительно галогенной оптики цену, при неправильной настройке газоразрядный свет создает гораздо больше неприятностей встречным автомобилистам, свет со временем может потускнеть и его придется менять.

Светодиодные лампочки достоинства и недостатки

Преимущества светодиодных лампочек в том, что они служат на порядок дольше. Также они экономичнее галогенных, но не стоит думать, что их использование значительно повлияет на расход топлива. Правильно смонтированные светодиоды лучше переносят тряску и вибрации. Быстродействие диодов выше, т.е. их использование в задних фонарях позволит автомобилю, следующему за вами, раньше увидеть, что вы тормозите.

Диодные Н11

Минусов у диодных автомобильных ламп немного, но все они существенные. Высокая стоимость – по сравнению с обычными лампами диодные будут стоить в десятки раз больше. Сложность создать направленный поток свечения.

Цена один из показателей качественной светодиодной лампочки, хорошие светодиоды не могут быть дешевыми. Их производство технологически сложный процесс.

Какие выбрать линзы?

Распространённый, и наиболее простой для автовладельца вариант — приобрести для замены оригинальные линзовые модули либо их дубликаты. Найти их можно у крупных поставщиков автомобильных запчастей для японских авто. Для правильного выбора детали понадобится VIN транспортного средства либо номер кузова.

Но важно знать, что в этом случае качество освещения дороги практически не улучшится, поскольку будет установлена аналогичный старому модуль, со всеми его недостатками. Более предпочтительный для автовладельцев вариант — установка универсальных биксеноновых линз

Из их преимуществ можно выделить сильный световой поток, чёткую грань светотени, энергоэффективность и эффектный внешний вид. По типу конструкции биксеноновые линзы разделяются на:

Более предпочтительный для автовладельцев вариант — установка универсальных биксеноновых линз. Из их преимуществ можно выделить сильный световой поток, чёткую грань светотени, энергоэффективность и эффектный внешний вид. По типу конструкции биксеноновые линзы разделяются на:

• круглые;
• полукруглые;
• квадратные;
• оснащённые ангельскими глазками.

Принцип их работы следующий: внутри линзы установлена специальная металлическая шторка, приводимая в движение встроенным электроприводом. В режиме ближнего света она отсекает верхнюю часть светового потока, формируя отчётливую «полку» освещения. При включении дальнего света шторка ложится на перегородку, и световой поток выходит из линзы без ограничений.

Принцип работы биксеноновой линзы

Для многих автовладельцев замена линз на Тойота Камри в 40 кузове на биксенон является настоящим спасением — разница в качестве освещения дороги просто огромна.

За движение шторки и розжиг ламп отвечает специальный контроллер, подключаемый к штатной проводке авто.

Устанавливаем новую оптику на Камри 40

На обработанную поверхность фарной системы подбирается под размерная планка для крепления, зачастую данный элемент входит в комплект новых линз. Планка необходимо для централизации оптики и регулировки светового пучка в горизонтальной плоскости – в противном случае фара будет завалена на бок и неправильно светить.

После монтажа планки производится установка линзы и фиксация болтами крест на крест. В закрепленную фару ставиться лампа без стекла и настраивается световой пучок: при ближнем свете граница освещенности должна проходить строго горизонтально. Регулировка светового потока производится путем ослабления креплений на линзе по или против часовой стрелки.

После калибровки линза окончательно фиксируется и герметизируется, затем монтируется стекло фары и также обрабатывается герметиком. Аналогичная процедура проводиться и с другой фарой на автомобиле.

Самостоятельная замена оптики на Камри 40 позволит значительно сбавить цену на обслуживание автомобиля и получить качественное освещение, настроенное индивидуально под водителя и его стиль вождения.

Для владельцев Тойота Камри в 40 кузове головной свет является настоящей бедой. Именно поэтому замена линз в фарах на Камри 40 стала одним из популярных видов работ среди автовладельцев. Выполняться они могут как самостоятельно, так и в условиях специализированных сервисов, предлагающих услуги настройки и ремонта оптики.

Установка светодиодного освещения

А теперь рассмотрим, как сделать подсветку дверей авто с применением светодиодной ленты. Это источник освещения, хотя и дороже неоновых аналогов, гораздо долговечнее, надежнее и проще в монтаже. Поскольку имеющаяся в продаже лента оснащается самоклеющимся покрытием, при её монтаже каких-либо дополнительных крепёжных элементов не потребуется.

В продаже имеются готовые изделия, предназначенные именно для монтажа на двери автомобиля, но стоимость таких изделий гораздо выше, чем обычных лент такого же метража. Так что если вы хотите сэкономить, то придётся усложнить себе задачу – для монтажа придётся использовать паяльник.

Итак, для работы нам потребуется собственно светодиодная лента, термоусадочная трубка и электропроводка. Начинаем с демонтажа накладок, устанавливаем на их место ленту, отмеряем необходимую длину с небольшим запасом и отрезаем нужный кусок.

Припаиваем к одному концу ленты два провода, плюсовой и минусовый, чтобы было удобно производить замену в случае необходимости, припаиваем клемму типа «мама». Затем готовим четыре провода, изолируем их концы посредством термоусадочной трубки, припаиваем клемму типа «папа».

На каждую дверь электропровод с разъёмом «папа» выводим через дверную петлю, затем подтягиваем минусовые электропровода к концевику двери, чтобы освещалась именно та сторона порога, с которой открывается дверь. Точно такую же операцию производим со второй дверью.

Осталось присоединить минусовые провода с светодиодной лентой, а плюсовые – к любому плюсовому источнику питания (например, к проводке освещения, плюсовой клемме аккумулятора или прикуривателю). Главное – не «напортачить» с полярностью. Хотя в этом случае никаких серьёзных последствий не будет, но перепаивать придётся.

Теперь можно проверить результаты вашей работы. Светодиоды должны загораться при открытии дверей. Если так и происходит, устанавливаем обшивку на штатное место и гордимся своим мастерством.

Аналогичным образом можно сделать своими руками подсветку ручек дверей в авто, пространства у ног водителя или торпедо. При желании минусовые провода можно вывести на свободную кнопку, и тогда подсветка будет включаться по вашему желанию.

В последнее время набирает популярность лазерная подсветка двери автомобиля с логотипом машины. Такие комплекты имеются в продаже, они состоят из лазерного проектора и миниатюрного сенсора.

Монтаж очень прост и не потребует никаких сверлений: двухсторонним скотчем приклеиваем к нижней части дверцы лазерный проектор (приобретать нужно с логотипом вашего бренда), к обшивке порога прикрепляем внутренний сенсор, который будет срабатывать при открытии и выключать проектор при закрытии дверей.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.
