Где находится VIN номер на Mitsubishi Lancer

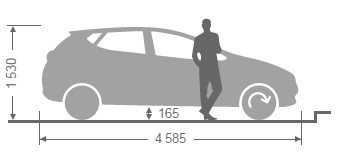

Сегодня рассмотрим расположение ВИН номеров на известной японской модели Мицубиси Ланцер. Высокое качество модели уже проверено годами ее использования и счастливыми владельцами.
Интересную аналитику рынка ТС читайте тут.
На рынке в мире продается с 1973 года. На сегодняшний момент выпущено большое количество машин этой марки.
- 1 место – самый главный ВИН номер находится под правым сидением пассажира, там находится большая табличка красного цвета.
- 2 место – дублирующих шильдик находится с этой же стороны машины, на средней стойке автомобиля, между дверей.
Расположение обоих табличек не очень удобное, поскольку при возникновении ДТП и сильном ударе справа в центральную дверь – возможно сильное повреждение и уничтожение табличек.
Видео с расположением ВИН номера на Mitsubishi Lancer!
Модель Mitsubishi Lancer на видео 2010 года. Мы видим, что расположение обоих VIN номеров не обосновано требованиями их сохранности, которые мы описали выше.
Когда может понадобиться их наличие?
Продажа машины, покупка, проверка данных машины, перерегистрация, прохождение границ с некоторыми государствами, диагностирование машин в техцентрах и другие случаи.
Почему мы следим за их расположением?
Мы профессионально делаем выкуп битых авто в москве и московской области и нам крайне важно диагностировать автомобиль в случае его повреждений. Ведь ВИН номер это как паспорт автомобиля, который расположен на нем самом
Кроме этого в нем вся необходимая информация о машине.
Где находится вин номер лансер 9
Всем доброго времени суток, решил немного написать по поводу перекупов. Я их не очень люблю и сам этим не занимаюсь (денег нет, а так бы занятлся, но это не точно), но сотрудничаю с ними. На днях позвонили мне из другой области и попросили посмотреть Mitsubishi Lancer 9. Казалось бы чего тут, но ценник у машины в объявлении 220к. Да за эти деньги приору то без ржавчины сложно найти, а тут Лансер 9, да еще и с пробегом в 136к (в объявлении стояли эти цифры). Бог с ним, поехали смотреть. Первым делом достаю фотоаппарат и начинаю свои грязные делишки, да к стати чуть не забыл, вин номер машины сразу я не просил (да и заказчик намекнул, что на количество аварий ему всё равно, главное чтобы подушки не стреляли и несущие целы были). Задний и передний бампер явно отличаются по цвету от машины, да и девушка (владельца) не отрицала, что машину обливали. Вот вам несколько фото для представления.
не просто бился, а побывал в нескольких ДТП, серьезность которых под вопросом. Обливали весь кузов, в СБОРЕ. Снимался только капот и водительская дверь. Шпаклевка на заднем правом крыле, переднем левом, на водительской двери и на багажнике (ближе к правому крылу).
, и вот тут начинается самое интересное. Во первых, это руль.
Нравится да? Пробег то 136к всего, а самое весёлое, что это второй руль (второй после оригинального), я такого в жизни не видал. Но, это не всё. Вы готовы дети (ну или не дети)?
На щитке приборов пробег 118к (в объявлении же 136к), просто рукаЛИЦО. Ну ладно, перекрутили немного. В салоне грязновато и на самом деле немного пахло, в запахах я не силён, но по ощущениям стоит она долго (как потом сказали, с осени). Не буду говорить про двигатель и подвеску, поскольку подушки при диагностики молчали, хоть лонжероны и были целы(нам эта машина уже не подходила). Плюс ко всему колхозный выхлоп и карбон, в него обтянуты некоторые пластиковые элементы.
Общая информация: Митсубиши Лансер 2006 г.в. 2.0 л. бензин АКПП, ПТС дубликат, владельцев более 3, автомобиль показывал отец и жена собственника.
Пробег: 136 000 км. пробег (в объявлении) — 118 000 км. (на щитке приборов) — не похож на реальный, по всем вторичным признакам смотан, реальный пробег не менее 300 тыс.км.
По кузову: вся машина обливалась, заднее правое крыло ремонтировалось (слой шпакли), менялось переднее крыло. Шпакля так же на крышке багажника + небольшие пятна шпакли по кузову (выравнивали следы сколов). Автомобиль побывал в ДТП. На передней части множество сколов, есть царапины на внутренних элементах кузова (см.фото). Окрас не качественный, на стойках и в трудно доаступных местах видны подтёки.
Двигатель: уровень масла в норме, масло грязное. Автомобиль стоит с осени, завёлся сразу.
Ходовая: все пыльники целые (хоть и старенькие), передние стойки в масле, большая выработка на передних и задних тормозных дисках.
Диагностические разъемы Mitsubishi
| Диагностические разъемы Mitsubishi — внешний вид, расположение, назначение выводов | |||
| № | Внешний вид | Краткое описание | Марки и года |
| 1 | 12-ти контактный прямоугольный разъем | все модели 1989-1998 г. | |
| 2 | 12-ти контактный прямоугольный и 16-ти контактный трапециевидный разъемы | часть моделей 1994-2002 г. | |
| 3 | 16-ти контактный разъем OBD-II | часть моделей после 1996 г. | |
| Тип разъема №1 — 12-ти контактный прямоугольный разъем | |||
| Марки и года: все модели 1989-1998 г. | Назначение выводов диагностического разъема Вывод | Назначение | |
| 1 | Engine – MPI — Система управления двигателем (для основного диагностического разъема белого цвета). Система управления ABS/ASR (для дополнительного диагностического разъема черного цвета) | ||
| 2 | Steering — 4WS — Система рулевого управления | ||
| 3 | Suspension — Active ECS — Система управления подвеской | ||
| 4 | Brake – ABS — Антиблокировочная система | ||
| 5 | Cruise Control – ASC — Система круиз-контроля | ||
| 6 | Transmission — ELC-4/5AT — Система управления АКПП | ||
| 7 | Air Conditioner — Full Auto AC — Система управления кондиционированием | ||
| 8 | Air Bag – SRS — Система пассивной безопасности (подушки безопасности, преднатяжители ремней) | ||
| 9 | ETACS: Pulse signal only — Система управления электрикой | ||
| 10 | Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS) | ||
| 11 | Вывод для имитации сигнала датчика скорости | ||
| 12 | Масса |

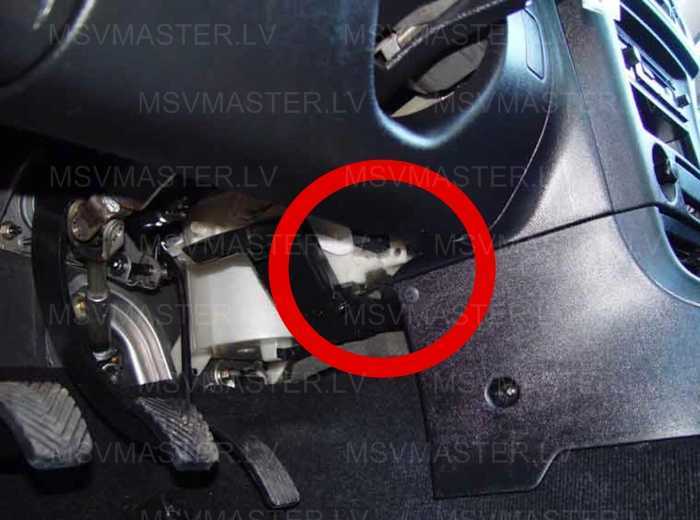

Типичное расположение: в салоне под торпедой со стороны водителя
Внешний вид

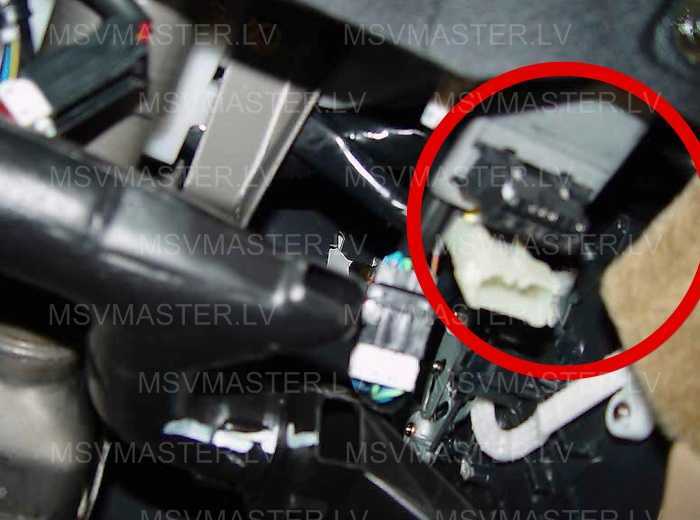

Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
Mitsubishi Eclipse (1991-1995 г.)Расположение: под торпедой, в районе правой ноги водителя
Тип разъема №2 — 12-ти контактный прямоугольный и 16-ти контактный
Марки и год : часть моделей 1994-2002 г.
Назначение выводов диагностического разъема Вывод
| Назначение | |
| 1 | Diagnosis control line — Линия управления диагностикой — Вся последовательная передача данных от электронных блоков управления |
| 2 | J1850 (+) line |
| 3 | Suspension — ECS — Система управления подвески |
| 4 | Масса (АКБ) |
| 5 | Масса (сигнальная) |
| 6 | Transmission — ELC-4/5AT — Система управления АКПП |
| 7 | К-линия диагностики (ISO 9141) — Система управления двигателем |
| 8 | Brake – ABS — Антиблокировочная система |
| 9 | ETACS: Pulse signal only — Система управления электроникой |
| 10 | J1850 (-) line |
| 11 | Air Conditioner — Full Auto AC — Система управления кондиционированием |
| 12 | Air Bag – SRS — Система пассивной безопасности(подушки безопасности, преднатяжители ремней |
| 13 | Cruise Control – ASC — Система круиз-контроля |
| 14 | Vehicle speed signal — Вывод для имитации сигнала датчика скорости автомобиля |
| 15 | L-линия диагностики (ISO 9141) |
| 16 | Питание +12В от АКБ |
| 21 | Traction – TCL/4WD — Система трэкшн-контроля и противопробуксовочная система (управление крутящим моментом) |
| 22 | Steering — 4WS/ECPS — Система рулевого управления |
| 25 | Система управления двигателем |
| 26 | Вывод для перепрограммирования ЭБУ двигателя |
| 27 | Вывод для перепрограммирования ЭБУ АКПП |
| 32 | Adapter identification — Контакт идентификация кабеля |

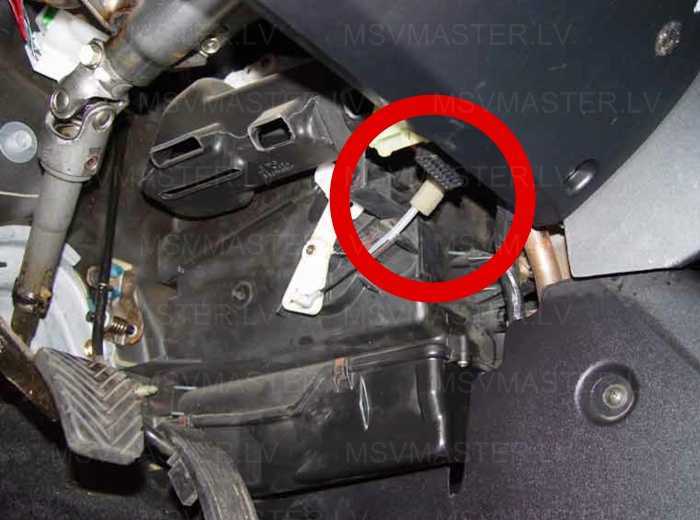

Типичное расположение: в салоне под торпедой со стороны водителя
Внешний вид
Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi

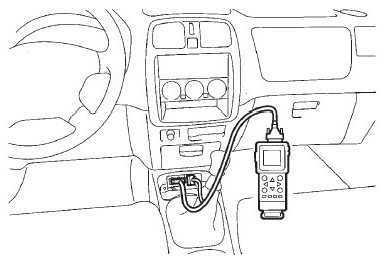

Mitsubishi Space Star (1999-2003 гг.)Расположение: перед ручкой КПП под пластмассовой заглушкой с выемками подстаканника
Тип разъема №3 — 16-ти контактный разъем OBD-II
Марки и года: часть моделей после 1996 г.
Назначение выводов диагностического разъема Вывод
| Назначение | |
| 2 | J1850 Шина+ |
| 4 | Заземление кузова |
| 5 | Сигнальное заземление |
| 6 | Линия CAN-High, J-2284 |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 10 | J1850 Шина- |
| 14 | Линия CAN-Low, J-2284 |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 16 | Питание +12В от АКБ |

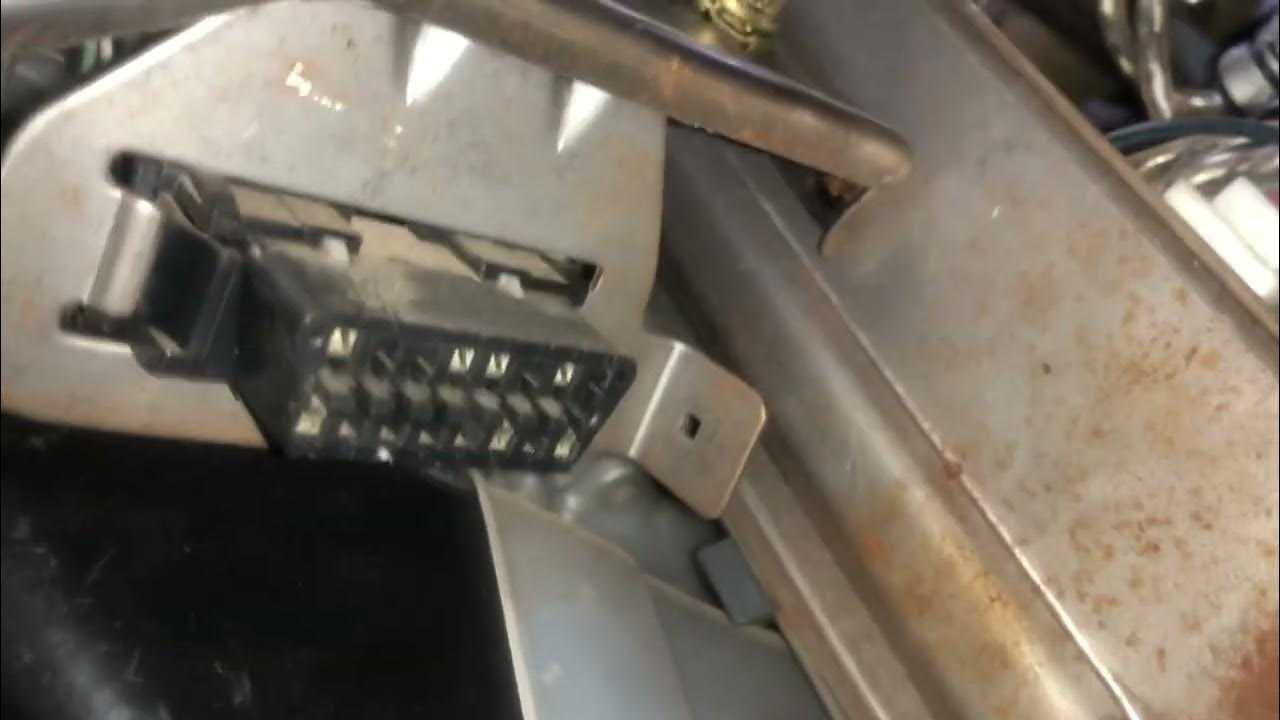

Типичное расположение: в салоне под торпедой со стороны водителя
Внешний вид

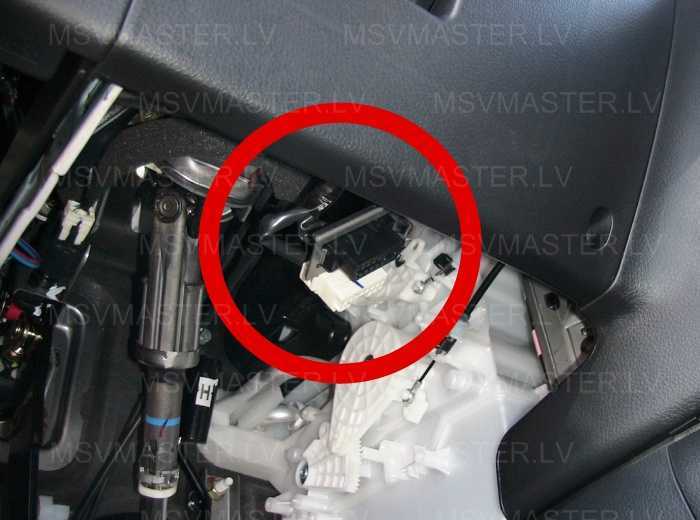

Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
Mitsubishi Pajero (1995-1998 гг.)Расположение: на стенке между салоном и моторным отсеком со стороны салона (под торпедой, слева от педального-узла)
Где находится VIN номер на Mitsubishi Lancer
Сегодня рассмотрим расположение ВИН номеров на известной японской модели Мицубиси Ланцер. Высокое качество модели уже проверено годами ее использования и счастливыми владельцами.
Интересную аналитику рынка ТС читайте тут.
На рынке в мире продается с 1973 года. На сегодняшний момент выпущено большое количество машин этой марки.
- 1 место – самый главный ВИН номер находится под правым сидением пассажира, там находится большая табличка красного цвета.
- 2 место – дублирующих шильдик находится с этой же стороны машины, на средней стойке автомобиля, между дверей.
Расположение обоих табличек не очень удобное, поскольку при возникновении ДТП и сильном ударе справа в центральную дверь – возможно сильное повреждение и уничтожение табличек.
Видео с расположением ВИН номера на Mitsubishi Lancer!
Модель Mitsubishi Lancer на видео 2010 года. Мы видим, что расположение обоих VIN номеров не обосновано требованиями их сохранности, которые мы описали выше.
Когда может понадобиться их наличие?
Продажа машины, покупка, проверка данных машины, перерегистрация, прохождение границ с некоторыми государствами, диагностирование машин в техцентрах и другие случаи.
Почему мы следим за их расположением?
Мы профессионально делаем выкуп битых авто в москве и московской области и нам крайне важно диагностировать автомобиль в случае его повреждений. Ведь ВИН номер это как паспорт автомобиля, который расположен на нем самом
Кроме этого в нем вся необходимая информация о машине.
Диагностические коды само-диагностики Mitsubishi :
- 11 Неисправность датчика кислорода.
- 12 Воздухомер неисправность .
- 13 Температура всасываемого воздуха неисправность датчика .
- 14 Датчик положения дроссельной заслонки (TPS) .
- 15 Обороты холостого хода управления (ISC) двигателем датчик положения .
- 21 Датчик температуры охлаждающей жидкости.
- 22 Положения коленчатого вала (СКР) sesnor .
- 23 Распределительный вал (CMP) .
- 24 Автомобиль датчик скорости (VSS) .
- 25 Атмосферное (BARO) датчик давления .
- 31 Датчик детонации .
- 32 MAP датчик неисправен.
- 36 Регулировка зажигания .
- 39 Кислород (O2) датчик .
- 41 Инжектор (ы)
- 42 Неисправность топливного насоса.
- 43 EGR .
- 44 Катушка зажигания (цилиндр № 1 и № 4) .
- 52 Катушка зажигания (цилиндр № 2 и № 5) .
- 53 Катушка зажигания (цилиндр № 3 и № 6) .
- 55 Idle управления воздушным (МАК) клапаном .
- 59 Задний кислород (O2) sesnor.
- 61 Модуль управления коробки передач крутящий момент пониженный сигнал.
- 62 Переменная индукционные контроль (VIC), датчик положения клапана .
- 71 Антипробуксовочная система (TC) вакуумный клапан.
- 72 Traction Control (TC) вентиляционный клапан.
Диагностический разъем 12-ти контактный прямоугольный, все модели 1989-1998 гг.
1 Engine – MPI — Система управления двигателем (для основного диагностического разъема белого цвета). Система управления ABS/ASR (для дополнительного диагностического разъема черного цвета)
2 Steering — 4WS — Система рулевого управления
3 Suspension — Active ECS — Система управления подвеской
4 Brake – ABS — Антиблокировочная система
5 Cruise Control – ASC — Система круиз-контроля
6 Transmission — ELC-4/5AT — Система управления АКПП
7 Air Conditioner — Full Auto AC — Система управления кондиционированием
8 Air Bag – SRS — Система пассивной безопасности (подушки безопасности, преднатяжители ремней)
9 ETACS: Pulse signal only — Система управления электрикой
10 Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS)
11 Вывод для имитации сигнала датчика скорости
12 Масса
Как расшифровывается ВИН-код MITSUBISHI и зачем он нужен
Я, как человек, который подбирает и продает запчасти, постоянно сталкиваюсь с непониманием того, зачем нужен НОМЕР КУЗОВА автомобиля или VIN-код. Часто на мою просьбу дать мне номер кузова для подбора запчастей, я слышу ответ про то, что там же все одинаковое))) Вин-код некоторые люди даже боятся давать.
Не знаю что у них в голове, наверное, с таким знанием я точно смогу угнать их машину…))) На всякий случай (для тех, кто в танке): давать номер кузова не только полностью безопасно, но даже очень полезно, так как исключит вероятность ошибок при подборе запчастей для вас.
Вин-код каждой машины уникален, в нем зашифрована вся информация о вашем авто.
Состоит он из 17 символов
и буквы «О» в нем не бывает, это цифра «0».
Все диагностические разъемы Митсубиси — расположение
Это должен знать каждый владелец авто:Прибор для удаления вмятин без покраски Часто в результате мелких аварий, незначительных ударов или даже атмосферных осадков в виде града на автомобиле остаётся некоторое количество вмятин…
| Предохранители Renault Большой сборник электросхем монтажных блоков предохранителей и реле для автомобилей Renault. Указано местоположение, ток каждой плавкой вставки и защищаемые… |
| Блок предохранителей Toyota Тут приводятся обозначение и расшифровка блоков предохранителей для различных моделей автомобилей Toyota — Toyota Supra, Toyota Avensis, Toyota Corona P… |
Номер двигателя Mitsubishi Lancer 9
Вин код найти на автомобиле на порядок проще, чем номер двигателя. Так как на данный ТС устанавливается множество разных моторов имеющих отличный друг от друга объем. Именно это является основным фактором, определяющим место расположения номера.
| Объем двигателя | Место расположения |
|---|---|
| 1.5 л | Располагается недалеко от блока цилиндров |
| 1.6 л | Номер двигателя находится на передней части блока цилиндров |
| 1.8 л | Номер находится на специальной площадке, располагается недалеко от впускного коллектора |
| 2.0 л | Понадобиться открыть капот и найти впускной коллектор, между КПП и коллектором находится специальная табличка 3×8 см |
В зависимости от номера двигателя могут отличаться детали, запасные части – которые могут потребоваться для осуществления замены их на машине.
Именно поэтому нужно внимательно ознакомиться с номером, найти его и не перепутать во время выбора запасных частей в автомагазине. Точно узнать, где именно находится табличка с номером, можно в мануале (руководстве) непосредственно к автомобилю. Таковой документ должен идти в комплекте.
Где находится VIN номер на Mitsubishi Lancer
Сегодня рассмотрим расположение ВИН номеров на известной японской модели Мицубиси Ланцер. Высокое качество модели уже проверено годами ее использования и счастливыми владельцами.
Интересную аналитику рынка ТС читайте тут.
На рынке в мире продается с 1973 года. На сегодняшний момент выпущено большое количество машин этой марки.
- 1 место – самый главный ВИН номер находится под правым сидением пассажира, там находится большая табличка красного цвета.
- 2 место – дублирующих шильдик находится с этой же стороны машины, на средней стойке автомобиля, между дверей.
Расположение обоих табличек не очень удобное, поскольку при возникновении ДТП и сильном ударе справа в центральную дверь – возможно сильное повреждение и уничтожение табличек.
Видео с расположением ВИН номера на Mitsubishi Lancer!
Модель Mitsubishi Lancer на видео 2010 года. Мы видим, что расположение обоих VIN номеров не обосновано требованиями их сохранности, которые мы описали выше.
Когда может понадобиться их наличие?
Продажа машины, покупка, проверка данных машины, перерегистрация, прохождение границ с некоторыми государствами, диагностирование машин в техцентрах и другие случаи.
Почему мы следим за их расположением?
Мы профессионально делаем выкуп битых авто в москве и московской области и нам крайне важно диагностировать автомобиль в случае его повреждений. Ведь ВИН номер это как паспорт автомобиля, который расположен на нем самом
Кроме этого в нем вся необходимая информация о машине.
Где Находится Номер Двигателя На Лансер 9
Где находится номер мотора
и vin на Ланцер 10
Большая часть хозяев автомобилей сталкиваются с таковой неувязкой, как поиск номера мотора. Это появляется в свое время регистрации машины в ГИБДД, в свое время покупки либо реализации и т.д.
Современные технологии зашли так далековато, что существует огромное количество сервисов, которые предлагают высчитать вин код на платной базе. Для этой цели они управляются контрольными данными. После получения нужной инфы остается только сопоставить с данными расположенными конкретно на машине.
ВНИМАНИЕ! Найден совсем обычной метод уменьшить расход горючего! Не верите? Автомеханик с 15-летним стажем тоже не веровал, пока не попробовал. И сейчас он сберегает на бензине 35 000 рублей за год! Читать дальше». Сейчас появляется последующий вопрос, где же производитель Митсубиши ланцер расположил эту информацию
Сейчас появляется последующий вопрос, где же производитель Митсубиши ланцер расположил эту информацию.
Ее найдете, посмотрев техно документацию транспорта. При выпуске хоть какой машины, к ней прилагается эксплуатационное управление. Нередко такие бумаги теряются, и совершая покупку б/у авто они не доходят до нового обладателя.
В данном варианте необходимо проверить составляющие кузова, и отыскать особые таблички.
- Vin номер с легкостью найдете под правым сидением пассажира. Там встречаются красноватая таблица.
- С правой стороны на средней стойке меж дверьми также бывают Вин.
- В неких моделях Митсубиси номер расположен под капотом, и в свое время открытия он сходу приметен. Его есть вариант даже узреть через лобовое стекло, сидя в салоне машины.
Номер двигателя находится
на площадке на блоке мотора не знакомых радиатора, под выпускным коллектором.
Где расположен номер двигателя на Лансере
Как отмечалось выше, в каждой модели Митсубиши ланцер номер мотора находится в различных местах. Давайте же сейчас более детально разглядим, где с легкостью найдете такую информацию в машинах с различным объемом мотора.
Mitsubishi lancer 1.5
Чтобы отыскать номер мотора
в Лансере 1.5 нужно добраться до блока цилиндров. И в задней части рядом с картером сцепления есть номер.
Mitsubishi lancer 1.6
В Лансере 1.6 эта информация может находиться на фронтальной части цилиндров, неподалеку от насоса гидроусилителя управляющего управления.
Mitsubishi lancer 1.8
В Лансере 1.8 номер
расположен на специальной площадке. Для этой цели необходимо добраться до выпускного коллектора. Вот там справа найдетеномер .
Mitsubishi lancer 2.0
В Митсубиши ланцер 2.7.0 номер мотора
отыскать труднее всего. Для этой цели нужно открыть капот, и изучить выпускной коллектор. Меж ним и коробкой переключения передач бывают особая табличка, размером примерно 8 на 3 см, вот там и указан номер.
Как расшифровывается ВИН-код MITSUBISHI и зачем он нужен
Я, как человек, который подбирает и продает запчасти, постоянно сталкиваюсь с непониманием того, зачем нужен НОМЕР КУЗОВА автомобиля или VIN-код. Часто на мою просьбу дать мне номер кузова для подбора запчастей, я слышу ответ про то, что там же все одинаковое))) Вин-код некоторые люди даже боятся давать.
Не знаю что у них в голове, наверное, с таким знанием я точно смогу угнать их машину…))) На всякий случай (для тех, кто в танке): давать номер кузова не только полностью безопасно, но даже очень полезно, так как исключит вероятность ошибок при подборе запчастей для вас.
Вин-код каждой машины уникален, в нем зашифрована вся информация о вашем авто.
Состоит он из 17 символов и буквы «О» в нем не бывает, это цифра «0».
Найти вы его можете:1) у себя в техпаспорте;
2) под лобовым стеклом со стороны водителя (смотреть надо с улицы, а не из салона) — в этом месте он есть не всегда;
3) на стойке двери передней водительской или пассажирской (открываешь дверь и видишь табличку в проеме; 4) под капотом (или на передней части справа (сторона всегда указывается как для водителя, который сидит за рулем)) над фарой) (или на самом кузове слева)
Хочу написать как расшифровывается номер кузова автомобиля Митсубиси (Lancer, Outlander, Grandis, Pajero
РАСШИФРОВКА НОМЕРА КУЗОВА Митсубиши
(на 100% правильно расшифровывает и отсортировывает только оригинальная программа Mitsubishi ASA) Подборы, представленные на разных сайтах — расшифровывают только основные параметры (это вы сможете сделать и сами после прочтения этой статьи)
первые 3 знака — говорят о стране производства машины.
JMB — Европейский рынок
JMY — Машина арабская4MB — Американский рынок Следующие 2 символа — автомат или механика.
JMBXLCW6W7Z003456 — Outlander XL объем 3.0 автомат (3-литровые идут только на механике)
JMBXTCW5W8Z009389 — Outlander XL объем 2.4 автоматJMBXNCW5W8Z006846 — Outlander XL объем 2.4 механикаJMBSRCY2A9U014751 — Lancer X 1.5 автоматJMBSNCY2ABU001617 — Lancer X 1.5 механика С шестого по девятый символ — это модель машины и объем двигателя (+вид топлива)
K960 — Pajero Sport K96W объем 3,0 бензин
K940 — Pajero Sport K94W объем 2,5 дизельCU5W — Outlander 1 объем 2.4 бензинCU2W — Outlander 1 объем 2.0 бензинCW6W — Outlander XL объем 3.0 бензин (кузов до 06,2010)CW5W — Outlander XL объем 2.4 бензин (кузов до 06,2010)CY2A — Lancer X 1.5CY4A — Lancer X 2.0CS3A — Lancer 9 1.6CS9A — Lancer 9 2.0 Десятый символ — отвечает за год авто.
JMB0RK9604J005777 — 2004 год
JMBXRCU5W4U000599 — 2004 годJMBXLCW6W7Z009642 — 2007 год Последние шесть символов расшифровывают комплектацию, но как их понять без помощи программы я не знаю. (это не подходит для L200, Space Star, Colt, Carisma) При вводе номера кузова в оригинальную программу мы видим все данные автомобиля, она позволяет отсеять все неподходящие варианты и выбрать именно ту запчасть, которая точно подойдет на ваше авто. Это не только уменьшает количество время для подбора запчастей, но и уменьшает до минимума вероятность ошибки. В свою очередь Клиент получает именно то, что ему нужно и избегает ненужных хлопот с возвратом и заменой. Так что, дорогие мои Клиенты, всегда давайте продавцу номер кузова при заказе запчастей!!! ___________________________________________
Если вам помогли мои статьи, вы можете отблагодарить меня, перечислив 5-10 грн на карточку или на телефон:
Приват 5363-5423-0117-8407 Зосименко
Телефон +38(097)326-30-35________________________________________________
Диагностические разъемы Mitsubishi
| Диагностические разъемы Mitsubishi — внешний вид, расположение, назначение выводов | |||
| № | Внешний вид | Краткое описание | Марки и года |
| 1 | 12-ти контактный прямоугольный разъем | все модели 1989-1998 г. | |
| 2 | 12-ти контактный прямоугольный и 16-ти контактный трапециевидный разъемы | часть моделей 1994-2002 г. | |
| 3 | 16-ти контактный разъем OBD-II | часть моделей после 1996 г. | |
| Тип разъема №1 — 12-ти контактный прямоугольный разъем | |||
| Марки и года: все модели 1989-1998 г. | Назначение выводов диагностического разъема Вывод | Назначение | |
| 1 | Engine – MPI — Система управления двигателем (для основного диагностического разъема белого цвета). Система управления ABS/ASR (для дополнительного диагностического разъема черного цвета) | ||
| 2 | Steering — 4WS — Система рулевого управления | ||
| 3 | Suspension — Active ECS — Система управления подвеской | ||
| 4 | Brake – ABS — Антиблокировочная система | ||
| 5 | Cruise Control – ASC — Система круиз-контроля | ||
| 6 | Transmission — ELC-4/5AT — Система управления АКПП | ||
| 7 | Air Conditioner — Full Auto AC — Система управления кондиционированием | ||
| 8 | Air Bag – SRS — Система пассивной безопасности (подушки безопасности, преднатяжители ремней) | ||
| 9 | ETACS: Pulse signal only — Система управления электрикой | ||
| 10 | Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS) | ||
| 11 | Вывод для имитации сигнала датчика скорости | ||
| 12 | Масса |
Типичное расположение: в салоне под торпедой со стороны водителя
Внешний вид
Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
Mitsubishi Eclipse (1991-1995 г.)Расположение: под торпедой, в районе правой ноги водителя
Тип разъема №2 — 12-ти контактный прямоугольный и 16-ти контактный
Марки и год : часть моделей 1994-2002 г.
Назначение выводов диагностического разъема Вывод
| Назначение | |
| 1 | Diagnosis control line — Линия управления диагностикой — Вся последовательная передача данных от электронных блоков управления |
| 2 | J1850 (+) line |
| 3 | Suspension — ECS — Система управления подвески |
| 4 | Масса (АКБ) |
| 5 | Масса (сигнальная) |
| 6 | Transmission — ELC-4/5AT — Система управления АКПП |
| 7 | К-линия диагностики (ISO 9141) — Система управления двигателем |
| 8 | Brake – ABS — Антиблокировочная система |
| 9 | ETACS: Pulse signal only — Система управления электроникой |
| 10 | J1850 (-) line |
| 11 | Air Conditioner — Full Auto AC — Система управления кондиционированием |
| 12 | Air Bag – SRS — Система пассивной безопасности(подушки безопасности, преднатяжители ремней |
| 13 | Cruise Control – ASC — Система круиз-контроля |
| 14 | Vehicle speed signal — Вывод для имитации сигнала датчика скорости автомобиля |
| 15 | L-линия диагностики (ISO 9141) |
| 16 | Питание +12В от АКБ |
| 21 | Traction – TCL/4WD — Система трэкшн-контроля и противопробуксовочная система (управление крутящим моментом) |
| 22 | Steering — 4WS/ECPS — Система рулевого управления |
| 25 | Система управления двигателем |
| 26 | Вывод для перепрограммирования ЭБУ двигателя |
| 27 | Вывод для перепрограммирования ЭБУ АКПП |
| 32 | Adapter identification — Контакт идентификация кабеля |
Типичное расположение: в салоне под торпедой со стороны водителя
Внешний вид
Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
Mitsubishi Space Star (1999-2003 гг.)Расположение: перед ручкой КПП под пластмассовой заглушкой с выемками подстаканника
Тип разъема №3 — 16-ти контактный разъем OBD-II
Марки и года: часть моделей после 1996 г.
Назначение выводов диагностического разъема Вывод
| Назначение | |
| 2 | J1850 Шина+ |
| 4 | Заземление кузова |
| 5 | Сигнальное заземление |
| 6 | Линия CAN-High, J-2284 |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 10 | J1850 Шина- |
| 14 | Линия CAN-Low, J-2284 |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 16 | Питание +12В от АКБ |

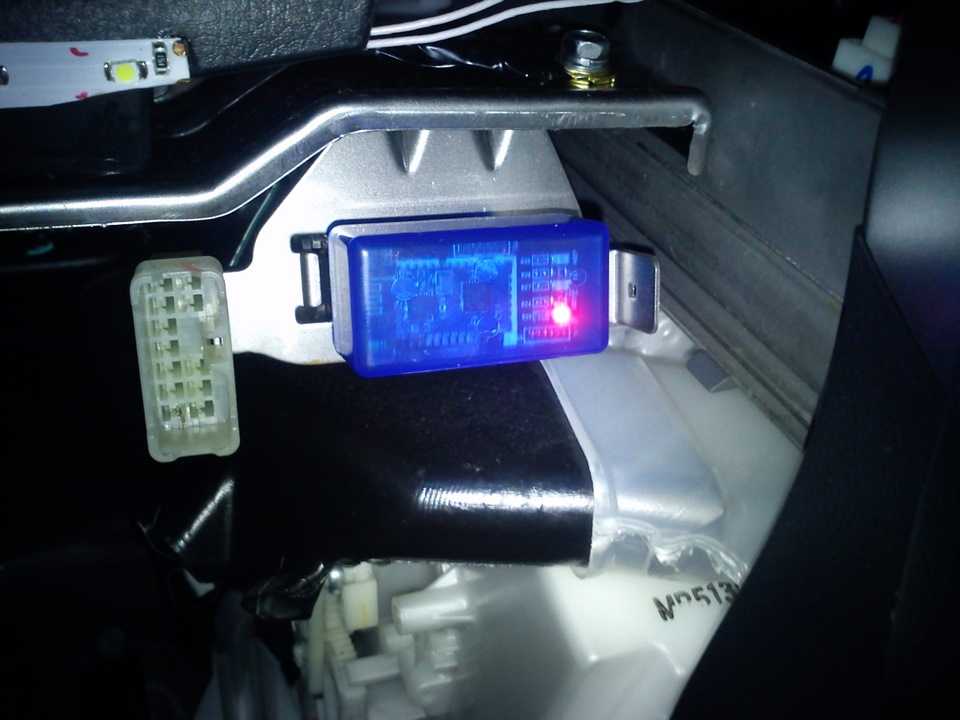

Типичное расположение: в салоне под торпедой со стороны водителя
Внешний вид
Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
Mitsubishi Pajero (1995-1998 гг.)Расположение: на стенке между салоном и моторным отсеком со стороны салона (под торпедой, слева от педального-узла)
