Все о замене топливного фильтра на nissan almera classic и n16

Как выбрать топливный фильтр: артикулы и стоимость популярных моделей для Альмеры

По регламенту автопроизводителя концерна Ниссан топливный фильтр подлежит замене каждые 30 000 км пробега. Тем не менее на практике деталь рекомендуется менять немного чаще, что позволит увеличить ресурс силового агрегата и повысить надежность транспортного средства в целом.

При этом также важно правильно подобрать фильтр для своего автомобиля – наиболее популярными моделями для Альмеры являются:

Производитель детали	Артикул устройства	Тип детали	Примерная стоимость, руб.
NIPPARTS	J1331021	Аналог	1120
NISSAN	16400 41B05	Оригинал	1200
NISSAN	16400 41B43	Оригинал	1250
BOSCH	0450905030	Аналог	950
BOSCH	4509065083	Аналог	1000

Важно знать! При желании немного сэкономить на фильтре можно приобрести и качественный аналог – не обязательно покупать заводской оригинал. Однако перед приобретением аналога в обязательно порядке требуется проверить деталь на совместимость с автомобилем

Сделать это можно путем проверки номера детали с ВИН-кодом машины. Помните, фильтра на Альмеру отличаются в зависимости от типа кузова, года выпуска и мощностного потенциала силового агрегата.

План действий по замене топливного фильтра Ниссан Альмера

Определить, что данный фильтр вышел из строя, не так уж и сложно. Он определенно сломался, если при езде на большой скорости (примерно 80 км/ч и более) мотор Nissan Almera Classic начинает троить. Настоятельно рекомендуется использовать исключительно качественное топливо, абсолютно свободное от каких-то примесей.

Топливный насос находится внутри бака. У данной машины есть своя особенность, заключающаяся в том, что механизм бензонасоса объединен и неразрывно связан с очистительным фильтром. Проведение этой процедуры на станции технического обслуживания будет стоить дорого. Если проблема заключается только в фильтре, то можно попытаться почистить его и провести замену стеки, что разработчики не рекомендуют делать.

1. Снимаем подушку с заднего сиденья. Нам понадобится сбросить давление топлива. Для этого надо открыть блок предохранителей, находящийся с левой стороны под торпедой. Обозначения обычно можно найти на крышке, они помогут понять, где находится предохранитель топливного насоса (по стандарту он обозначается «FUEL PUMP» и является пятнадцатиамперным). Вытаскиваем нужный предохранитель, заводим без него авто. После машина заглохнет. Нужно повторить эти действия еще 2–3 раза, пока двигатель не перестанет запускаться. Чтобы давление полностью исчезло, нужно придерживаться интервала не более 60 секунд между повторами.
2. Находим наливную горловину, снимаем с нее крышку и сбрасываем внутреннее давление топливного бака.
3. Берем нужный гаечный ключ, выкручиваем все болты черного цвета (по стандарту там их три штуки, они из пластмассы, хотя в редких случаях могут быть из металла). Затем нужно убрать крышку смотрового отверстия.
4. Проделав предыдущие операции, вы должны увидеть емкость белого цвета. И в ней должен находиться сам бензонасос (выглядит, как металлический цилиндр). Теперь будем снимать сам фильтр топлива.

Замена топливного фильтра Nissan Almera

По регламенту производить замену завод изготовитель рекомендует каждые 12-15 тыс. км

или год эксплуатации, однако, обращая внимание на качестве топлива, мы настоятельно рекомендуем менять топливный фильтра каждые 8-10 тыс. км

Замена топливного фильтра Nissan Almera

Заменить топливный фильтра в Nissan Almera запросто можно в гаражных условиях, а вот на сэкономленные средства желательно приобрести фильтр более высокого качества. На замену уходит не более 1 часа.

Что касается симптомов изношенного и «уставшего» фильтра, то это:

1. Рывки при езде на большой скорости (более 90 км/час).
2. Потраивание двигателя.
3. Недостаточная мощность и «агрессия» автомобиля при нажатии на педаль акселератора.

Инструкция по замене

Определить поломку компонента можно по рывкам вашей Альмеры Классик Н16, возникающим при езде автомобиля на большой скорости (более 80 км/ч), в некоторых случаях автомобиль начинает троить. В целях избежания поломки топливного фильтра необходимо заправлять свой автомобиль исключительно качественным бензином без каких-либо примесей.

Сам бензонасос на моделях Альмера Классик и N16 расположен в топливном баке. Особенность марки Альмера Классик заключается в объединенной, неразъемной конструкции бензонасоса с очистительным фильтром. Замена на СТО будет стоить недешево, поэтому, если проблема в последнем компоненте, то можно попробовать прочистить или заменить сетку, чего мы настоятельно делать не рекомендуем.

Крышка бензонасоса под сидением

Сначала следует снять подушку заднего сиденья. Для этого нужно сбросить давление топлива. Чтобы сделать это, под торпедой с левой стороны ищем и открываем блок предохранителей. Сверху на крышке есть схема, которая поможет найти предохранитель, отвечающий за работу топливного насоса (как правило, этот 15-амперный предохранитель маркируется производителем как «FUEL PUMP»). Нам нужно вытащить предохранитель, после чего завести автомобиль. Через несколько секунд он заглохнет. Нужно сделать так еще два-три раза, пока мотор вовсе не перестанет заводиться

Чтобы полностью сбросить давление, необходимо выполнить данную процедуру несколько раз с интервалом не более 60 секунд.
Затем нужно снять крышку наливной горловины и сбросить давление внутри бензобака.
Далее берем гаечный ключ и откручиваем три черных болта (как правило — они пластмассовые, очень редко — металлические), после чего демонтируем крышку смотрового отверстия.
Сделав это вы увидите белую емкость, в которой расположен сам бензонасос, представляющий собой металлический цилиндр.
Съем топливного фильтра Ниссан

Затем нужно снять возвратный шланг осторожно нажимая на защелку.
Берем заранее подготовленную емкость и подставляем под шланг — из него должно вытечь около 300 мл топлива.
Также снимаем второй шланг (из него топливо не потечет)
Важно помнить, что шланги нужно брать осторожно чтобы не повредить их.
Далее отсоединяем разъем со жгутом и поплавок измерения уровня бензина в баке и достаем бензонасос в сборе.
Теперь нам нужно аккуратно отсоединить бензиновый шланг.
Сняв поплавок с еще одним датчиком нужно снять кожух насоса.
Теперь вы добрались до топливного фильтра. Ставим на место новый бензонасос с фильтром в обратном порядке (если вы решили делать «по-правильному»). Если вы решили только прочистить бензонасос, то делаете это, либо меняете на нем сетку и также собираете всю систему в обратной последовательности.

Не забудьте поставить обратно предохранитель, отвечающий за работу насоса. Некоторые умельцы заменив бензонасос забывают о предохранителе, в результате чего еще полдня проводят в поисках дефекта. Без данного предохранителя автомобиль не заведется.

Когда менять

Проверку состояния бензонасоса требуется проводить каждые 15 тыс. км пробега, а непосредственно замена топливного фильтра Nissan Almera делается ситуативно и только вместе с бензонасосом, по мере обнаружения признаков его негодности к эксплуатации.

Не существует единой статистики по километражу, пройдя который автомобиль потребуется передать профессиональным сотрудникам Тех. для профилактики, установки нового бензонасоса, с которым меняется и фильтр.

В зависимости от режима эксплуатации и качества заливаемого топлива пробег может исчисляться и двумя сотнями км, а в ряде случаев топливный насос, в который интегрирован фильтр, потребует диагностики и ремонта после скромных 20-30 тыс. км.

Nissan Almera Classic › Logbook › Замена топливных фильтров грубой и тонкой очистки

Всем привет! Наступили выходные, а значит появилось время для любимой машины. На этот раз решил заменить фильтра в топливной системе, для этого было куплено фильтр тонкой очистки(ФТО) Japanparts FCH22S(по описанию идет на Hyundai Elantra 2002) 390 рублей, фильтр грубой очистки (ФГО) от Ваз 2112 за 40 рублей, маслобензостойкий шланг 20 см за 40 рублей внутренний диаметр 6 мм. Перечитав множество постов здесь, на драйве2, узнав кто с какими проблемами сталкивался, приступил к работе. Сам процесс снятия бензонасоса в сборе не фиксировал на фотоаппарат, поэтому опишу словами. Снял сиденье, ключом на 10 открутил пластину, под которой скрывается бак и сам насос, отсоединил фишку, запустил двигатель пару раз, ждал когда заглохнет сам. Затем начал снимать фишку шланга топливной магистрали, предварительно обложив и прикрыв место соединения тряпкой, и сделал это не зря, вытекло достаточное количество бензина, вся тряпка мигом пропиталась им, ну да ладно. Далее взял в руки молоток и удлинитель из набора головок и начал простукивать большую пластиковую гайку, упираяся в ребрышки, которые расположены по всей ее длине, на удивление поддалась быстро. С изъятием всего блока из бензобака проблем тоже не возникло. Следом приступаем с разборке виновника торжества, надавливаем на три защелки и вынимаем верхнюю часть, отсоединяем фишки с насоса и поплавка.

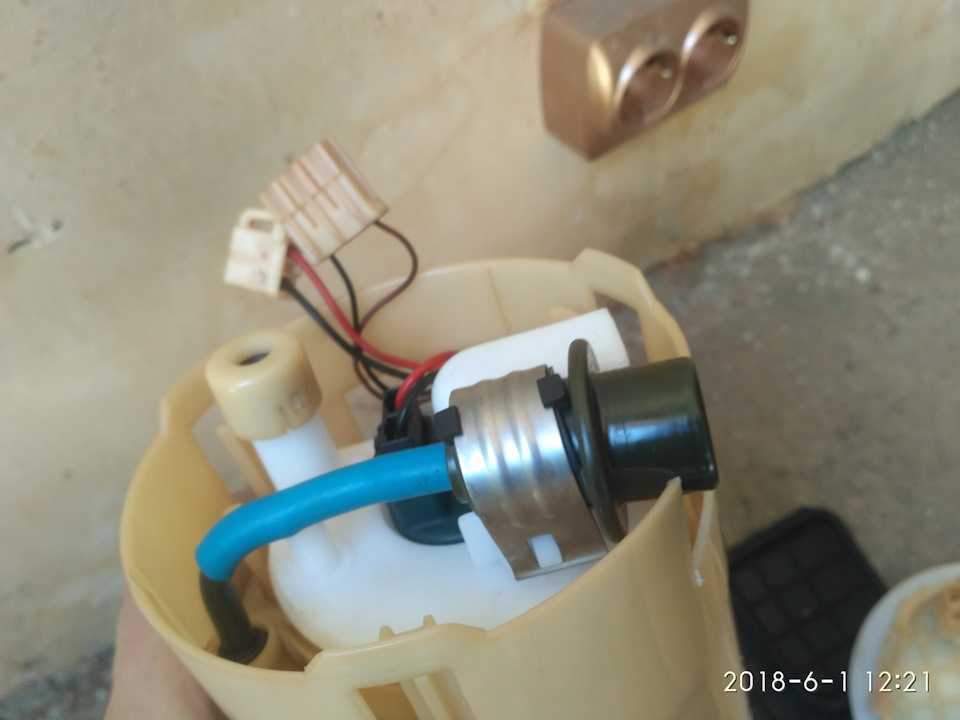

ZoomУже в полуразобранном виде Ищем снова три защелки, нажимаем на них и уже вытаскиваем сам фильтр тонкой очистки, в котором находится наш насос и другой фильтр. Смотрим на дно стакана, там есть песок и грязь

ZoomГрязь на дне стакана , вычистил всю эту срань оттуда тряпкой и прошелся очистителем карбюраторов. Отсоединил обратный клапан, держится тоже на защелками, отцепляем их

Отсоединяем обратный клапан и пошел его пилить, т.к. не нашел ножовки, то купил обычное полотно по металлу (за 65 рублей) и начал пилить руками, вышло чуть подольше, но результат достигнут

ZoomРаспиливаем обратный клапан . После я снял насос с ФГО, и переставил на новый ФТО.

ZoomСтарый ФГО

Старый ФГО в сравнении с новым . Прикрепил всё на новый ФТО и со старого переместил все уплотнительные кольца.

ZoomНовый ФТО в сборе и сравнение со старым

ZoomНовый ФТО в сборе и сравнение со старым . Собирал все в обратном порядке, обрезал необходимую длину шланга и вставил в распил обратного клапана, с концов затянув хомутами. Понес радостный в машину ставить, сначала одел большое уплотнительное кольцо под пластиковой шайбой, затем аккуратно вставил в бак весь этот блок, и начал закручивать эту большую гре…ую гайку, получилось наверное только раза с 20. Пошел заводить, включил зажигание раза три, чтобы в системе давление необходимое возникло, завелась с первого раза, все прекрасно! Проехав из гаража до дома разницы особой не почувствовал, только помягче стала откликаться на педаль газа. На этом все, всем удачи!

Замена топливного фильтра своими руками: пошаговая инструкция

Установка нового ТФ на Ниссан Примера не требует особых навыков и может производиться в домашних условиях одной парой свободных рук.

Для обслуживания автомобиля потребуется стандартный комплект инструментов, состоящий из набора гаечных ключей и отвёрток, а также ветошь для протирки и тары для слива топлива.

Чтобы заменить топливный фильтр на автомобиле необходимо:

Для начала требуется позаботиться о безопасности обслуживания транспортного средства и обесточить электропитание. Для этого необходимо откинуть обе клеммы от аккумуляторной батареи;
Далее открываем салонный блок предохранителей и вынимаем элемент, отвечающий за защиту от КЗ топливного фильтра. Узнать номер предохранителя можно взглянув на схему, размещенную на тыльной стороне блока предохранителей. Затем заводим двигатель автомобиля и ждет пока мотор не заглохнет – на это потребуется до полуминуты. Данная процедура необходима для сброса давления в топливной системе – менять фильтр, находящийся под давлением строго не допускается;
Теперь переходим к топливному насосу и отключаем электрические клеммы питания, после чего производим демонтаж магистральных топливных патрубков. После отсоединения патрубков из каналов может потечь оставшийся в системе бензин – для этого потребуется подставить небольшую тару для слива;
Затем берем крестовую отвертку и демонтируем фиксирующие болты на топливном наносе, после чего извлекаем сам элемент

Далее снимает корпус топливного насоса, что позволит добраться к фильтрующему элементу, где производим демонтаж старой детали и установку новой;
Перед обратной сборкой топливного насоса важно заменить уплотнительные резинки на его корпусе – все в конструкции предусмотрено 2 уплотнителя. Как правило, уплотнительные элементы идут в комплекте вместе с новым топливным фильтром;
В завершении процедуры проводим обратную сборку систему, после чего делаем диагностический запуск двигателя.

Процедуру замены топливного фильтра на Ниссан Примера можно считать успешной в случае моментального запуска силового агрегата и его беспроблемного выхода на рабочую температуру.

Помните, мотор не должен протраивать или захлебываться топливом – проблемная работа двигателя является свидетельством неправильного обслуживания системы или неверно подобранного топливного фильтра. Не экономьте на расходных материалах для своего автомобиля – в противном случае легко попасть на капитальный ремонт уже в скором времени!

Как поменять своими руками?

Иногда владельцы автомобилей обращаются к официальному дилеру по вопросу замены топливных фильтров Ниссан Альмера Классик. Но чаще всего многие предпочитают выполнить эту работу самостоятельно.

Подготовка

Перед заменой топливного фильтра нужно подготовить инструменты и вспомогательные материалы.

Краткий список необходимого:

• гаечный ключ на 10;
• газовый ключ;
• отвертка с узким плоским и крестообразным жалом;
• средство для очищения (ацетон, растворитель или вещество для промывки карбюраторов);
• пустая устойчивая емкость объемом 0,5–1,0 литра для слива остатков бензина из магистрали;
• ветошь для сбора пролитого топлива.

Этапы работы

После подготовки инструмента можно начать работу по снятию и замене деталей.

Пошаговая последовательность:

Необходимо сбросить давление в топливной системе. Для этого нужно найти в монтажном блоке, который расположен под панелью приборов в районе левой ноги водителя, предохранитель насоса. Он отмечен на схеме, находящейся на крышке блока, как «fuel pump». Следует вынуть его из гнезда. Затем необходимо завести двигатель автомобиля. Он поработает короткое время и заглохнет. Данную процедуру желательно повторить несколько раз с интервалом между пусками около минуты. Во время работы мотора следует открыть заливную горловину бензобака для выравнивания давления с атмосферным.
Откинуть подушку заднего сидения, под которой расположен бак. На нем имеется монтажное гнездо, в котором установлен топливный модуль. Перед снятием крышки желательно протереть пыль и грязь вокруг гнезда. С помощью гаечного ключа на 10 или крестовой отвертки необходимо открутить три болта крепления крышки. Под ней будет находиться цилиндрический модуль, изготовленный из белого пластика с черным кольцом по окружности.
Если давление топлива не было сброшено описанным выше методом, то его можно понизить при отключенном разъеме питания насоса. Процедура запуска двигателя аналогична. Затем необходимо установить емкость рядом с модулем для слива. Нажав на зажимное кольцо, нужно сдернуть шланг подачи горючего, предварительно обмотанный ветошью, и быстро перебросить его в тару

Важно не пролить топливо на элементы салона, поскольку бензин будет очень долго испаряться из них. Вытечь из магистрали может до 0,2–0,3 литра горючего.
Далее следует открутить крышку модуля, которая закреплена кольцевой гайкой (черное кольцо с выступами по периметру модуля)

Гайка затянута достаточно плотно и доступ к ней неудобен. Для откручивания используют рукоятки газового ключа. Теперь можно достать модуль топливного насоса в сборе с фильтрами. При этом важно не повредить поплавок измерителя уровня горючего, установленный в нижней части устройства.
Нужно снять верхнюю крышку модуля, отогнув плоской отверткой три лепестковых зажима, и отсоединить разъемы с датчика уровня топлива и насоса. Иногда провода могут быть скреплены между собой нейлоновой стяжкой, которую необходимо срезать.
После отсоединения разъемов можно вынуть насос с фильтрами из корпуса модуля. Он закреплен тремя зажимами, на которые необходимо нажать, одновременно вытягивая насос. Регулятор давления находится на хомуте и снимается очень легко. Затем нужно провести чистку пластикового стакана модуля от накопившейся внутри грязи.
Далее проводится наружный осмотр насоса, а также ремонт и обслуживание элементов конструкции. Фильтр грубой очистки стоит на нижней части механизма и очень просто снимается рукой. Устройство тонкой очистки находится вверху насоса и крепится двумя пластиковыми зажимами. Для их отгибания используют жало плоской отвертки. При демонтаже фильтров важно не забыть снять манжеты со штуцеров насоса, которые устанавливаются в новые механизмы очистки.
Затем можно сменить устройства фильтрации и приступить к сборке в обратной последовательности. При этом нужно доработать клапан регулятора давления, разрезав его трубку и удлинив ее вставкой из бензостойкого шланга.

Посмотреть процедуру выполнения замены фильтров топлива можно на видео от пользователя Азат Аликберов.

Подробное описание замены топливного фильтра и бензонасоса

Замена топливного насоса и фильтра Almera Classic должна выполняться в последовательности, которая будет подробно рассмотрена далее. Работы будут осуществляться в три этапа: извлечение, разборка и обратная установка.

Необходимые запчасти и инструменты

Смена бензинового насоса и фильтрующих компонентов производится следующим инструментом:

• газовый ключ
• набор рожковых и накидных ключей
• пассатижи
• крестовая отвёртка и с плоским жалом.

Замена топливного фильтра Альмера Классик

Также необходимо подготовить запчасти:

• фильтр грубой и тонкой очистки
• топливный насос
• прокладка лючка бензобака – 17342-95F0A
• шланги устойчивые к воздействию масла и бензина, а также хомуты для их фиксации
• ветошь
• растворитель
• емкость для приема остатков бензина из системы.

Фильтрующие элементы и бензиновый насос выбираются по ранее представленным артикулам.

Извлекаем топливный модуль

Перед демонтажем топливного модуля Альмера Классик требуется полностью стравить давление бензина в системе машины. Для этого три раза с интервалом в несколько минут повторить следующий порядок действий:

1. Извлечь предохранитель из монтажного блока салона, который отвечает за бензонасос;
2. Запустить двигатель Ниссан Альмера Классик;
3. Ожидать пока двигатель заглохнет.

В дальнейшем потребуется переместиться в салон автомобиля, и выполнить следующие действия:

1. Откинуть нижнюю часть заднего дивана;
2. Очистить крышку люка и пространство вокруг него от грязи и пыли;
3. Демонтировать крышку люка посредством откручивания крепежных элементов;
4. Отсоединить питающий шлейф от бензонасоса;
5. Запустить мотор, дождавшись пока он заглохнет;
6. Подставить ёмкость, ослабить хомут шланга подачи топлива, снять шланг и опустить в ёмкость. Дождаться пока стекут остатки бензина.

Теперь можно приступать непосредственно к демонтажу топливного модуля.

1. При помощи ручек газового ключа выкрутить стопорное кольцо модуля. Необходимо упереть их в специальные пластиковые выступы, приложив усилие по направлению против часовой стрелки;
2. Аккуратно извлечь модуль, чтобы не повредить поплавок датчика уровня топлива

Разбираем

Начинаем разборку топливного модуля Альмера Классик. Рекомендуется придерживаться следующей последовательности действий:

1. Отвёрткой с плоским жалом отжимают три пластиковых фиксатора, для демонтажа нижнего корпуса;
2. Отсоединяется питающий провод от указателя уровня бензина;
3. Удерживая три зажима, извлекается насос и фильтрующие элементы Альмера Классик;
4. Ослабив хомут, отсоединяется датчик давления;
5. Ветошью смоченной в растворителе протереть внутреннюю полость корпуса;
6. Проводится оценка состояния топливного насоса, фильтров грубой и тонкой очистки. Первый расположен в нижней части устройства, извлекается рукой. Второй зафиксирован пластиковыми защёлками, которые следует отжать при помощи отвёртки с плоским жалом;
7. Сравниваем подготовленные запасные части по размерам;
8. С фильтра тонкой очистки извлекаются все уплотняющие резинки.

Грязный фильтр грубой очистки

Установка нового бензонасоса, фильтров и сборка

Процесс обратной сборки системы подачи топлива Альмера Классик начинается с установки уплотняющих прокладок в фильтр тонкой очистки. Затем:

• Монтируется в свое посадочное место бензонасос и фильтрующий элемент тонкой очистки;
• В зависимости от фильтра грубой очистки, могут возникнуть трудности с его монтажом. Они обусловлены наличием двух пластиковых выступов, которые не дают зафиксировать элемент на бензонасосе. Поэтому потребуется сточить их при помощи напильника;

• На датчике давления потребуется распилить подходящий патрубок, отсекая изогнутую часть;
• При установке датчика давления в посадочное место потребуется отломить часть корпуса топливного приемника, которая будет препятствовать установке;
• Шлангом устойчивым к маслу и бензину соединяем части ранее распиленного патрубка давления топлива. При этом необходимо зафиксировать оба конца шланга хомутами. Крепеж датчика осуществляется родным хомутом;
• Устанавливаем на место нижнюю часть топливного модуля, предварительно смазав патрубок подачи топлива. Это позволит без излишнего сопротивления сопоставить трубку с уплотняющими резинками.

Останется установить модуль в свое посадочное место в обратном порядке. При этом не закрывать крышку люка до проверки топливной системы. Для этого запускаем двигатель и если все в порядке, то глушим мотор и прикручиваем крышку на место.

Замена

Заменить его очень просто, это, вероятно, самое легкое дело из всего перечня обслуживания автомобиля. Хотя с этим может конкурировать проверка уровня масла (что очень просто) или заправка (куда еще проще?).

Следует выполнить следующий алгоритм действий:

1. В первую очередь стоит открыть капот.
2. После открыть крышку блока (держащуюся на защелках (обычно трёх)) реле.
3. Найти реле, обозначенное К4. Большое реле должно находиться слева снизу, два, которые поменьше, над ним, а то, что нам нужно, будет располагаться с правой стороны от них.
4. Вытащить элемент. Фиксаторы требуется отщелкнуть снизу, для того чтобы было снято реле.
5. Вставить новое.

Выбираем фильтр

В отдельном виде оригинальные фильтры для горючего на Ниссан в продаже отсутствуют. Их можно приобрести и заменить только в сборе с топливным насосом. Артикул детали для заказа товара 17040–95F0B.

Аналоги

В качестве аналога оригинального фильтрующего механизма для топливной системы машины Nissan применяют устройства от других автопроизводителей. Наиболее часто с этой целью используют фильтр грубой очистки от Hyundai Accent (артикул товара 31090–25000) или отечественного ВАЗ 2110–12. Эти детали в отличие от подлинника имеют иную форму установочной части, которую придется немного подрезать. Из оригинальных запчастей понадобится резиновое кольцо для герметизации крышки модуля (17342–95F0A). Обычно его приходится менять после повреждения при неаккуратном демонтаже крышки.

Выбор фильтров тонкой очистки немного богаче — это оригинальная деталь от Акцента (артикул 31911–25000) или ее аналог SCT с номером ST 399. Эти устройства отличаются от оригинальных фильтров Ниссан расположением крепежной точки регулятора давления топлива. При их монтаже нужно немного подрезать пластиковый корпус стакана, где расположен бензонасос. Установка таких элементов неоднократно опробована на машинах Nissan 2006, 2007 и 2008 годов выпуска. Для Almera G15 подходящим фильтром является Francecar FCR 210141, который успешно прошел тестирование на машине 2014 года выпуска.

Это интересно: Замена жидкости гур Ниссан Альмера классик: изучаем тщательно

Интервал замены и расположение топливного фильтра Nissan Almera N16

Грязный топливный фильтр

Если речь идет об автомобиле, заправляемом бензином, то замену топливного узла (в сборе) нужно проводить при достижении отметки в 120000 км. При некачественном топливе интервал следует сократить до 80 тысяч.

Если Almera N16 c дизельным мотором, меняйте – через 30 тысяч км.

Masuma MFF-T116

Альмера H16 оснащен двумя топливными фильтрами – грубой и тонкой очистки. Детали установлены в едином узле, объединяющем также насос, поплавок и датчики. Доступ к узлу (за крышкой) открывается, если снять заднее сиденье.

Как часто нужно менять топливный фильтр?

Сам производитель не приводит конкретных сроков, но рекомендует заменять фильтры вместе с бензонасосом. В России владельцы Nissan Almera Classic обычно меняют оба элемента через 15-20 тыс. км пробега, – то есть чаще положенного, поскольку им приходится ездить на низкокачественном топливе.

Порой возникает необходимость в срочной замене устройств фильтрации. Тревожиться стоит, когда есть такие признаки, как провалы и рывки во время работы мотора. Провалы особенно ярко заметны на скорости выше 90 км/ч. При этом возникает эффект троения, когда мотор работает в различных диапазонах.

Меняем топливные фильтры Nissan Almera G15

Стабильная работа силовой установки Альмера G15 зависит от чистоты всех каналов с топливом. Самой распространенной причиной сбоев в работе бензиновой системы является засорение топливных фильтров грубой и тонкой очистки. Их замена или очистка должна проходить после подготовки следующих материалов и инструментов:

• Набора гаечных ключей и отверток.
• Ветоши в большом количестве – необходима для быстрого вытирания пролитого бензина, после демонтажа фильтрующих элементов.
• Тары для приема бензина – потребуется при снятии насоса.
• Огнетушителя – необходим на случай воспламенения топлива.
• Очистителя инжектора – можно использовать специальные жидкости или ацетон.
• Также могут понадобиться: пылесос, строительный фен или кипяток, топливные шланги (можно купить от российских автомобилей), хомуты металлические, монтажная лопатка.

Купите трубки и хомуты заранее

Извлекаем топливный модуль из бака

Замена топливного фильтра Альмера G15 начинается с демонтажа модуля. Для этого:

Поддеваем и открываем заглушку, отсоединяем питающий кабель

• Откидываем нижнюю часть заднего дивана.
• Снимаем защитную крышку узла подачи топлива. Для этого поддеваем ее отвёрткой.
• Отжав фиксатор, отключаем питающую колодку с проводами от модуля.
• На следующем этапе понадобится сбросить давление топлива во всем контуре. Для этого запустите двигатель Альмера G15, и дождитесь, когда он заглохнет из-за отсутствия бензина.
• Выключаем зажигание.
• Демонтируем трубку с крышки модуля, сжав фиксатор.
• Выкручиваем фиксирующее кольцо бензинового насоса. Это удобней сделать при помощи монтажной лопатки, упираясь в ребра жесткости крышки.
• Снимаем уплотнительное резиновое кольцо.

Отсоединяем топливопровод, откручиваем кольцо крепления, убираем прокладку

Модуль изымаем из посадочного места вместе с поплавком датчика уровня бензина.

Можно сделать съемник

Разбираем топливный модуль

После изъятия узла подачи топлива, следует слить с него все остатки бензина в заранее подготовленную тару. Получившееся отверстие в бензобаке закрыть ветошью или полиэтиленом, для исключения попадания грязи. В дальнейшем работы стоит проводить очень аккуратно, так как с завода модуль подачи бензина Альмера G15 рассчитан на замену в сборе. Придерживайтесь следующего порядка разборки:

Отсоединяем провода датчика уровня топлива, отсоединяем фиксатор и снимаем датчик уровня топлива,

1. С внутренней стороны крышки модуля, отсоедините питающую фишку от датчика уровня бензина.
2. Демонтируйте датчик уровня бнзина, выведя его из фиксатора.
3. Снимите защитный, пластиковый кожух фильтрующего элемента. Он удерживается тремя фиксаторами. Во внутренней части кожуха расположен регулятор давления бензина и клапан.
4. Дальнейшие действия выполняются на открывшейся части бензинового насоса. Снимите резиновое кольцо с канала для регулирования давления.
5. Демонтируйте фильтрующий элемент с бензонасоса.
6. При помощи отвертки отожмете фиксатор, и демонтируйте крышку модуля. При этом разожмется и освободится пружина.
7. С внутренней части крышки отключите питающую фишку бензонасоса.
8. Бензонасос извлекается из топливного фильтра.

Меняем фильтр тонкой очистки, подсоединяем трубки и собираем.

Отсоединяем три защелки, снимаем стакан, внимательно с маленькой прокладкой, снимаем фильтр грубой очистки

Для замены фильтрующего элемента тонкой очистки Альмера G15 понадобится отсоединить две гофрированные трубки: от насоса и его крышки. Для этого потребуется их нагреть при помощи струи кипящей воды или строительного фена.

Отжимаем фиксатор крышки, снимаем крышку и пружину, отсоединяем провода

Предварительно подготовьте новые, так как трубки не подлежат повторной установке. При выполнении сборки выдерживается следующая последовательность действий:

• Короткая трубочка устанавливается между насосом и фильтром тонкой очистки. Предварительно, также потребуется разогреть концы пластикового шланга.
• Концы длинной трубочки усаживаются на штуцер насоса на крышке модуля и на фильтр тонкой очистки.

Извлекаем топливный насос и разъединяем шланги

• Подключаются отсоединенные питающие фишки.
• Монтируется датчик уровня топлива и защитная крышка.

Заключительным этапом станет проверка герметичности, после включения зажигания.

На 10 часов видны метки, они должны сойтись
