Немного о предназначении
Уже из названия не трудно догадаться, что компонент выполняет фильтрацию топлива. Любой бензин и дизель даже от самых крупных компаний имеет в составе различные примеси. Боле того, во время транспортировки или переливаний в состав могут попадать мелкие загрязнения, песок и мусор. Все это из бензобака направляется в мотор и прямо в цилиндр. Некоторые частицы сгорают, другие превращаются в слой нагара, нарушая эффективную работу мотора.
Чтобы минимизировать попадание загрязнений в двигатель, был создан топливный фильтр. Он содержит в себе специально уложенную фильтрующую бумагу, которая эффективно останавливает крупные и мелкие частицы. Такое «процеживание» позволяет существенно повысить качество топлива. Однако это только при условии, что фильтр полностью исправен и не изношен.
Некоторые водители считают, что фильтр с завода предназначен на весь срок эксплуатации авто. Это ошибочное мнение. Подумайте, если вы регулярно меняете масляный и воздушный фильтры, то чем отличается от них топливный. А учитывая иногда крайне неудовлетворительное качество отечественного бензина, говорить о бесконечном ресурсе топливного фильтра будет глупо.
Авто за весь срок службы потребляет огромное количество топлива. Если взять расход 10 литров на 100 километров, то только за гарантийный период в 100 тысяч километров машина израсходует 10 тысяч литров. И все эти объемы пройдут через один единственный фильтрующий модуль.
Топливный фильтр на бензиновые моторы
Все модели LED I (ED, ED, FL), независимо от конфигурации или объема, оснащены одним и тем же топливным фильтром. Номер детали — 319102H000, цена — 1200 руб. Может быть как в синей коробке Hyundai, так и в красной Kia. Также доступен в серой упаковке с артикульным номером — S319102H000. Буква «S» в начале номера означает, что данный фильтр предназначен для послегарантийного обслуживания (линейка продуктов-2). Производитель этой запчасти MANDO, поставляемой компанией Mobis, имеет аналог под номером — EFF00194T. Но аналогичный модуль корейского производителя Yuil (его фильтр имеет номер YFHY036), который также поставляет свои фильтры для автомобилей Hyundai / Kia, покупается реже, так как стоимость не ниже оригинала.
Чистка сетки бензонасоса.
Процесс обслуживания фильтрующего элемента проходит в два этапа. Для начала снимайте топливный насос. Здесь алгоритм такой:
- Демонтируйте резинку черного цвета (смонтирована на сетке топливного насоса).
- Поднимайте диван для пассажиров, чтобы добраться до крышки (именно под ней и стоит интересующее нас устройство). Скручивайте две пары болтов.
- Прочищайте поверхность от загрязнений (подойдет влажная ветошь). Сделать эту работу необходимо, в противном случаевысок риск попадания внутрь бака посторонних элементов (той же грязи).
- Демонтируйте топливные трубки, подключенные к изделию. Сделать это несложно — берите отвертку и надавите с ее помощью на специальный крепеж, а другой рукой поддевайте трубку. После выполнения этих мероприятий стягивайте подводящий шланг.
- Очищайте топливный насос от загрязнений.
- Выкручивайте и убирайте в сторону стопорное колечко. Его легко распознать по «золотому» цвету. Скрутить кольцо с первого раза может и не выйти — здесь зачастую приходится привлекать к «помощи» дополнительный инструмент (отвертку, молоток).
- Доставайте бензонасос. Непосредственно перед монтажом подстелите тряпку, чтобы избежать попадания горючего на полсалона.
- Перед тем как менять топливный фильтр Лада Калина, разберите и почистите бензонасос:
- Отбрасывайте провода, которые подходят к устройству, а также датчик, контролирующий объем горючего в баке. Теперь снимайте заборную трубку, для чего подцепите ее чем-то острым.
- Снимайте две пары фиксаторов, после чего демонтируйте «стакан» снизу.
- Убирайте сетчатый элемент (обеспечивает грубую очистку). Не пугайтесь, если он сильно загрязнен — это обычное дело.
- Вычищайте стакан, и сделайте эту же работу по отношению к остальным узлам бензонасоса. Далее вымывайте датчик в растворителе.
- Осуществляйте сборку бензонасоса по обратному алгоритму. При этом старую сетку поменяйте новой и возвращайте ее в бак.
Array
Замена топливного фильтра
Весь процесс (если все делать аккуратно и не спешить) у новичка займет где-то 1,5-2 часа.
- Для доступа к топливному фильтру необходимо поднять заднее сидение. Это делается руками.
- Далее отвернуть коврик над лючком бензонасоса и открутить 4 крестовых самореза отверткой, которые крепятся на крышке.
- Снять крышку.
- Теперь нужно отсоединить провода, прижав их на разъеме.
- Вытащить провода и отложить вместе с крышкой подальше.
- Отстегнуть шланг. Для этого нужно снять оранжевую чеку, которая блокирует снятие шланга. Снять её необходимо полностью. Многие при изъятии шланга сталкиваются с этой проблемой.
- Сжать синий фиксатор с другой стороны, который крепит шланг. После снятие оранжевого и синего фиксаторов, шланг отсоединится. Точнее, под давлением бензина он отскочит. Дабы избежать полива бензином, рекомендуется обложить шланг тряпкой.
- Прикрыть шланг еще одним слоем тряпок и отложить его в сторону.
- Открутить все болты, которые крепят кольцо. Для этого понадобится головка на 8. Это кольцо прижимает корпус бензонасоса. Также рекомендуется поставить метку на кольце, дабы в будущем не гадать в каком положении изначально он стоял.
- При откручивании последних болтов придержать корпус руками, ибо он от давления также будет стремиться «соскочить» навстречу человеку.

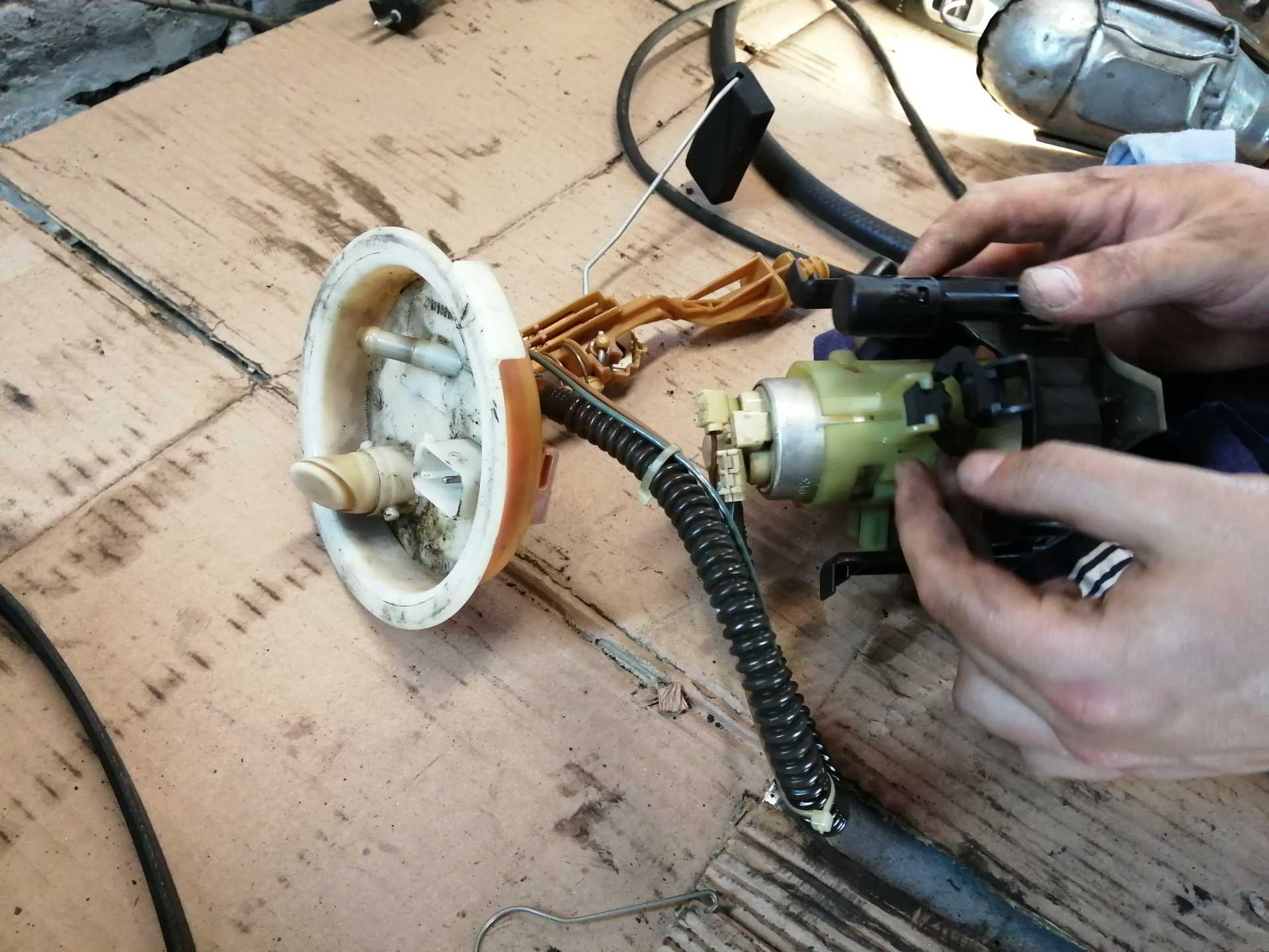

- По откручиванию всех болтов аккуратно демонтировать всю конструкции топливной системы из бака. По возможности необходимо максимально слить бензин, который остался в корпусе, обратно в бак.
- Следующим шагом идет снятие синего уголка, расположенного внизу корпуса. Через данный уголок проходит забор топлива в насос. Суть в том, что демонтировать этот уголок одному очень непросто, так как необходимо одновременно подцепить защелку, находящуюся в самом низу основания уголка и одновременно тянуть его на себя. В данном случае лучше попросить напарника. Да, тянуть сильно на себя нельзя, ибо детали сделаны из хрупкого пластикового материала, а лишняя замена деталей ни к чему.
- Отсоединить черный и белый разъемы на бензонасосе. Первый находится в центре конструкции, второй вмонтирован в крышку.
- Теперь нужно отщелкнуть три защелки, которые расположены под углом 120 градусов на корпусе.
- Разъединить конструкцию топливной системы.
- Теперь нужно вымыть нижний стакан. Обязательно это делать бензином, а не водой, так как эта вода позже попадет в двигатель. После промывки отложить стакан в сторону.
- Начало разборки верхней части. Для начала нужно снять крышку, которая держится на двух пружинных стержнях.
- Найти с нижней стороны необходимые фиксаторы и снять их.
- Снять черный гофрированный шланг, который тоже крепится на фиксаторах.
- Теперь необходимо слить остатки бензина в заранее подготовленную тару. Можно использовать и стакан, который промывался ранее.
- Теперь нужно снять железный «обратный» клапан. Крепится данное устройство на металлическом хомуте с резинкой.
- Аккуратно изъяв его с места вытащить его вверх. Тянуть при это нужно сильно и слегка покачивая, потому что внизу стоит уплотнительное кольцо, которое, как правило, на автомобилях KIA Ceed очень хорошо крепится.

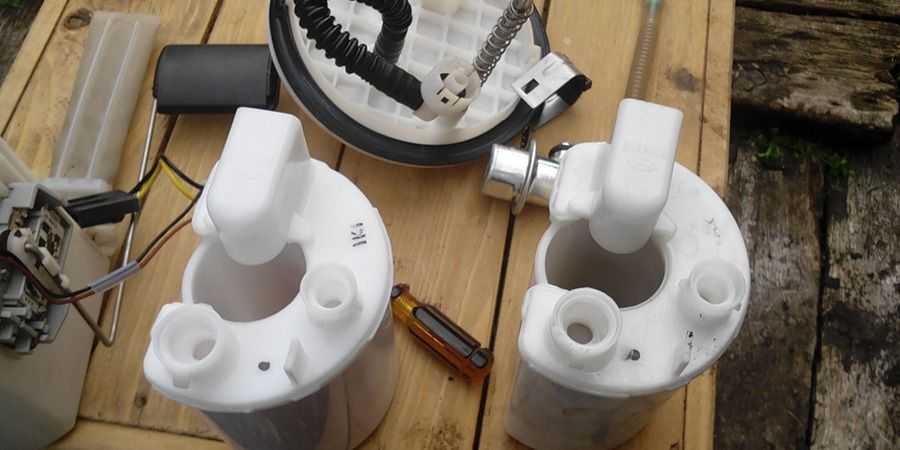

- Далее необходимо снять две матерые защелки, суть которых в креплении топливного фильтра. Отогнуть их либо плоскогубцами, либо отверткой и извлечь топливный фильтр.

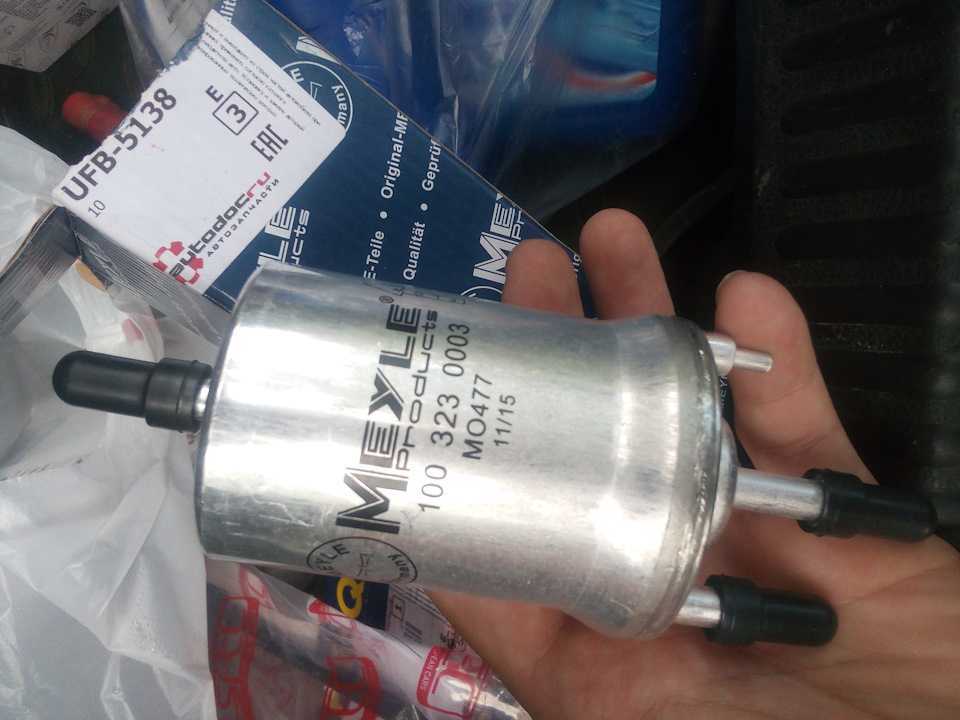

- Распаковать новый фильтр.
- Сборка производится в порядке, обратном снятию.
Когда нужно менять фильтр
В первую очередь, конечно же, стоит обратиться к регламенту. В технической документации к транспортному средству указано, что для бензиновых моторов фильтр нужно менять каждые 60 тысяч километров, а для дизельных двигателей этот показатель в 2 раза меньше – 30 тысяч. Эти данные – только ориентировочные показатели. При регулярном использовании низкокачественного топлива фильтр может износиться уже на 40 тысячах. Некоторые водители без каких-либо явных проблем ездят на одном фильтре (для бензина) до 80-100 тысяч. Если автомобиль новый, то замену должны провести на ТО-4.
В действительности все зависит от условий эксплуатации, поэтому водителям обязательно необходимо наблюдать за поведением автомобиля.
Цена, оригиналы и аналоги, артикул
Для бензиновых силовых агрегатов независимо от их мощности предусмотрен один оригинальный топливный фильтр с артикулом 319102Н000. Его можно встретить в автомагазинах как в синей упаковке от Hyundai, так и в красной Kia. Иногда встречаются коробки серого цвета. Они означают, что внутри деталь для постгарантийного обслуживания.
В таком случае, на упаковке должен быть обозначен артикул S319102Н000. Некоторые компании поставляют на рынок вполне неплохие аналоговые топливные очистители:
- Mando,
- Yuil,
- Jakoparts,
- Krauf,
- Nipparts.
Для дизельных моторов очистительный узел поставляется в полной комплектации (корпус с креплением, датчик, насос) от компании Yuil. На дизельных моделях Киа Сид встречаются два варианта изделий с разными артикулами: 319222Е900 (год выпуска с 2006 по апрель 2008 года) и 319224Н001 (с апреля 2008 до 2009). По своим размерам они совершенно взаимозаменяемы.
| Наименование | Производитель | Артикул | Цена, руб. |
|---|---|---|---|
| Фильтр топливный (оригинал) | Mobis (2018 -2019 г.вып.) HYUNDAI/KIA |
Mobis (2018 -2019 г.вып.) HYUNDAI/KIA |
1390 1100 1420 3115 |
| Очиститель топлива (аналог) | JS Asakashi PARTS-MALL PURFLUX Nipparts SAT NSP |
FS9312 PCA-052 CS739 N1330523 ST-31910-2H000 NSP023109007000 |
960 750 720 430 300 125 |
Однако, неоригинальные фильтры подходят не на все модели Kia, например, автомобили с дизельным мотором Common Rail, а также турбированные с непосредственным впрыском топлива 2013 года выпуска, должны комплектоваться только оригинальными очистителями.
Этапы очистки дизтоплива и виды фильтров
Первым препятствием на пути взвесей в горючем служит фильтрующий элемент в топливном баке автомобиля. Как правило, он представляет собой каркас, запаянный в сетку, которая и является преградой для твёрдых частиц. Такой тип очистки не может предотвратить попадание в топливную аппаратуру мелких частиц, воды, парафинов и смол.
Но благодаря ему отсеивается большая часть крупных элементов — продуктов коррозии и мусора. Они присутствуют в любом топливном баке. Это препятствует засорению магистралей низкого давления, а также значительно увеличивает срок эксплуатации фильтра грубой очистки.
В большинстве случаев замена данного элемента не регламентируется производителем, но делать это рекомендуется. Срок его службы напрямую зависит от новизны автомобиля, его технического состояния и качества топлива. Сетчатый элемент в баке автомобиля является самым дешёвым звеном во всей цепи подачи топлива в двигатель, но не менее важным, поэтому не стоит пренебрегать его проверкой и при необходимости заменой.

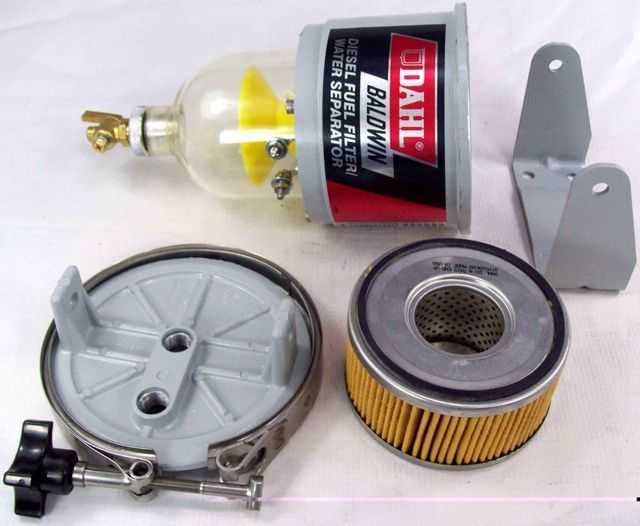

За второй этап отвечают фильтры «грубой» очистки топлива (фильтры-отстойники). Их название обуславливается наличием стакана-отстойника. В нижней части он оборудован успокоителем, благодаря которому удаётся удалить воду.
А в его верхней части находится сетчатый или пластинчатый фильтрующий элемент, позволяющий избавиться от частиц размером до 0,05 мм, оставшихся после первого этапа. Далее топливо поступает в топливный насос низкого давления (ТННД).
У данного типа фильтров предусмотрена сливная пробка для очистки стакана от конденсата и отстоя. Большинство фильтров-отстойников имеет разборную конструкцию. Такое устройство топливного фильтра дизельного двигателя обеспечивает возможность промыть и, если необходимо, заменить фильтрующий элемент и тем самым восстановить эффективность очистки.
Особым видом фильтров на этом этапе являются подогреваемые сепараторы для дизтоплива. Их цена значительно выше, чем у обычных фильтров-отстойников, но качество очистки горючего более эффективно, а подогрев решает проблему парафинов. Они способны удалить до 95% воды и примесей из дизельного топлива.
Процесс очистки начинается с этапа прогрева топлива, предотвращающего кристаллизацию парафинов и воды. Далее под действием центробежных сил, возникающих при закручивании эмульсии, проходящей через специальные каналы, вода и примеси отделяются и оседают в стакане-отстойнике.
Для отделения более мелких частиц используется принцип изменения направления потока, который реализуется при помощи лопастей сепаратора. Заключительным этапом служит гофрированный картридж, удаляющий мельчайшие твёрдые частицы.
Часто встречаются фильтры «грубой» очистки, соединённые с подкачивающим насосом или фильтром «тонкой» очистки.
В большинстве случаев загрязнение фильтров «грубой» очистки не будет ощущаться при эксплуатации автотранспорта, т.к. производительность ТННД всегда выше, чем необходимо для стабильной работы двигателя. Поэтому, чтобы предотвратить дорогостоящий ремонт, необходимо своевременно удалять скопившуюся воду и мусор из отстойника и не игнорировать необходимость замены фильтрующего элемента.
Наличие отстоя и конденсата рекомендуется проверять ежедневно. В холодное время года такую проверку лучше делать после каждой поездки. Срок службы фильтрующего элемента не превышает 15-30 тыс. км.

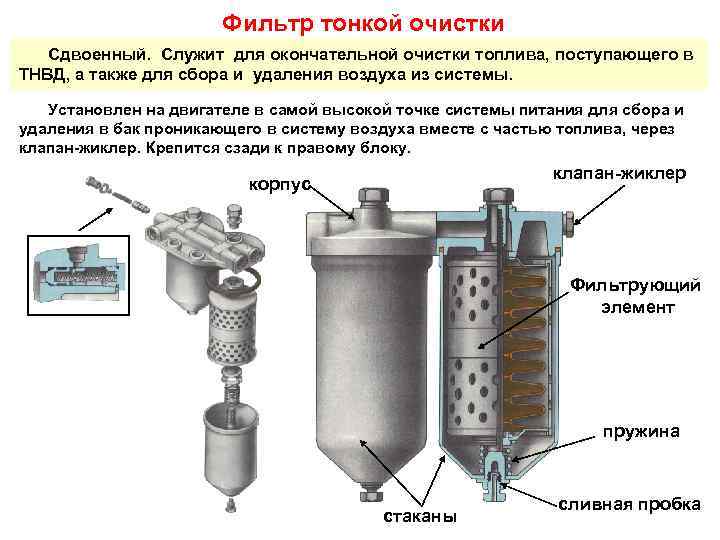

Заключительным препятствием для топлива до его поступления в дизельный двигатель служит фильтр «тонкой» очистки. Он позволяет избавиться от оставшихся на предыдущих этапах твёрдых частиц, которые не видны глазу, а также от образовавшихся смол. Ещё одной его функцией является защита двигателя от воздуха, попавшего в топливо на ранних этапах очистки.
Через клапан-жиклер воздух с излишками горючего отводится обратно в бак. Разность температур отводящейся смеси и топлива в баке способствует образованию конденсата и увеличению содержания воды. Функцию «тонкой» очистки на этом этапе выполняет сменный элемент, состоящий из специальной пористой бумаги.
Возможные проблемы
Избежать неприятностей, связанных с подачей горючего в двигатель автомобиля по окончании работ с насосным модулем, помогут последовательно проведенные манипуляции: 1. Включить зажигание и прокрутить стартер в течение нескольких секунд. 3. Выключить зажигание. 4. Запустить двигатель. Если после проведения этих действий двигатель все равно не завелся или завелся не сразу, то причина, как правило, связана с уплотняющим кольцом, оставшемся на старом фильтре.
При этом перечисленные в предыдущем разделе операции придется повторить заново, установив забытую деталь на свое место. Иначе закачанное топливо продолжит вытекать, и производительность топливного насоса резко снизится, что не позволит двигателю нормально работать.
Полезные советы для автомобилиста
Практика в большинстве случаев показывает, что производитель не определяет четких сроков замены этого фильтра
Поэтому вся ответственность ложится на плечи водителя, чтобы поддерживать не только топливную систему, но и другие узлы и агрегаты автомобиля, необходимо уделять внимание работе двигателя, особенно на высоких оборотах. Увеличение расхода топлива, толчки и толчки, возникающие при движении на низких скоростях, являются первыми признаками необходимости возможной замены топливного фильтра
Частота замены фильтрующего элемента в большинстве случаев зависит от качества используемого топлива. Содержание в топливе взвешенных твердых частиц, смол и металлических частиц значительно сократит срок службы фильтра. Стоит помнить, что топливный фильтр на дизельных автомобилях нужно менять гораздо раньше, чем на бензиновых.
Признаки неисправности
В старых автомобилях фильтр устанавливался в подкапотном пространстве или под днищем. Благодаря этому, водители всегда могли получить доступ к нему, чтобы визуально оценить состояние, особенно если корпус был выполнен из прозрачного пластика. В иномарках этого сделать невозможно, так как фильтр спрятан в специальном модуле, который находится непосредственно в бензобаке. Всецело полагаться на регламент тоже нельзя. Выход из ситуации – тщательно наблюдать за автомобилем. Сильное засорение фильтра сопровождается рядом симптомов:
- ощутимая потеря мощности, к примеру, мотор не набирает высоких оборотов;
- заметны подергивая во время езды, возникают провалы в подаче топлива;
- появление эффекта «троения»;
- увеличилось потребление бензина/дизеля;
- машина стала заводиться с трудом или глохнуть без причины.
Появление этих признаков не говорит о стопроцентной неисправности фильтра. Проблемы могут быть в самом насосе, системе зажигания или других агрегатах. Для более детальной диагностики автолюбители рекомендуют проверить давление в топливной системе. Для этого вам понадобится манометр, который позволит измерять показатели от 5 кгс/см2.
Для проведения эксперимента вам необходимо открутить две гайки подводящего трубопровода к топливной рампе, а затем демонтировать штуцер со шпилек рампы. Далее манометр устанавливается между топливопроводом и рампой. Двигатель заводится, и если на холостом ходу прибор показывает значение меньше 3,45 кгс/см2, то проблема явно в системе подачи топлива. Проверить стоит не только фильтр с насосом, но и регулятор давления. Более детальную диагностику стоит проводить уже специалистам.
Заменить фильтр на новый – это под силу каждому водителю, даже без навыков в ремонте авто. Следующий шаг – покупка новой детали.
Выбор фильтра для «Киа Сид»
Выбирая фильтрующие элементы для автомобилей Kia Ceed, автолюбителям лучше всего воспользоваться фирменными деталями. Однако далеко не всегда автовладельцы могут приобрести оригинал — отчасти из-за его высокой стоимости, а иногда просто из-за отсутствия в близлежащих автомагазинах.
Оригинал
На всех автомобилях модельного ряда Kia Ceed устанавливается топливный фильтр, имеющий каталожный номер 319102Н000. Он разработан специально для насосного модуля этой модели. Поставку фирменного фильтра осуществляют компании Hyundai Motor Company или Kia Motors Corporation.
Кроме того, владельцу Kia Ceed может встретиться топливный фильтр с каталожным номером S319102Н000. Он используется при постгарантийном обслуживании. Об этом свидетельствует индекс S в его обозначении.
Аналоги
Кроме оригинальных фильтров, владелец Kia Ceed может приобрести один из аналогов, цена которых значительно ниже. Например, неплохие эксплуатационные показатели имеют:
- Yuil YFHY036;
- Jakoparts J1330522;
- INTERCARS B303330EM;
- Nipparts N1330523.
Фирменную сеточку можно заменить более дешевыми аналогами, например, Krauf KR1029F или Patron PF3932.
Как выбрать топливный фильтр
Опытные водители не рекомендуют приобретать низкокачественные расходники. Однако не все владельцы автомобиля могут позволить себе покупку оригинальной запчасти из-за высокой стоимости.
Оригинал
Производители кроссоверов Kia на весь модельный ряд Ceed устанавливают фирменный топливный фильтр с маркировкой 319102Н000. При его разработке учитывались характеристики насосного модуля.
Аналог
Среди нефирменных моделей производители рекомендуют приобретать следующие виды:
- Yuil Filter YFHY036;
- INTERCARS B303330EM;
- Jakoparts J1330522;
- Nipparts N1330523.
Главная их особенность заключается в более доступной стоимости.
О пользе фильтра тонкой очистки топлива
Попадание абразивных частиц в двигатель плохо сказывается на его ресурсе. Несмотря на это, многие автомобилисты рассчитывают исключительно на «сеточку» в баке, бензонасосе, карбюраторе, ну и еще, конечно, на «совесть» производителей топлива. В своей сегодняшней статье я хочу поговорить о необходимости установки в топливной системе еще одного фильтра, то есть фильтре-отстойнике тонкой очистки топлива.
Стандартные автомобильные «сеточки» могут задержать мелкие частицы, размер которых составляет около 100 мкм. Для сравнения скажу, что у фильтров тонкой очистки этот порог составляет 15 мкм, при условии, что он создан в соответствии с требованиями ОСТ и ТУ. Фильтры тонкой очистки делятся на неразборные и разборные.
Разборные фильтры состоят из керамического или латунного сетчатого элемента. По своему предназначению они относятся к многоразовому типу и подлежат регулярной промывке и очистке.
Неразборные фильтры принадлежат к одноразовому типу и состоят из фильтрующей шторы, состоящей из бумаги. Стоимость этих фильтров не большая. Многие автомобилисты устанавливают фильтр тонкой очистки перед карбюратором, однако опытный водитель сразу скажет, что это не правильно, и что установить его необходимо до бензонасоса. На этом участке топливопровода практически нет давления, поэтому протечка маловероятна. Такая система обеспечит подачу уже очищенного бензина в насос.
Требования к фильтру, предназначенному для установки на двигатель, с системой впрыска топлива несколько иные, поскольку форсунки такого агрегата очень «капризны» и требуют исключительной чистоты бензина. Давление в системе питания инжекторных двигателей довольно-таки высокое, поэтому в целях безопасности корпус делают немного прочнее, изготавливая его из алюминия или стали. В связи с этим стоимость таких моделей фильтров по сравнению с обычными на порядок выше.

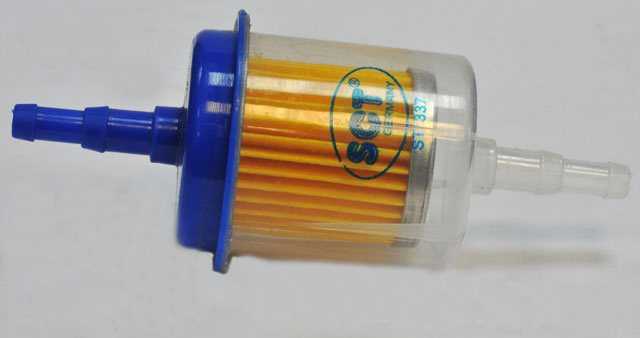

Прозрачные фильтры — более удобны и практичны, поскольку позволяют контролировать степень загрязнения фильтрующего элемента. В идеале, нормально работающий фильтр должен быть наполовину заполненным бензином при работающем моторе. В случае появления пузырьков воздуха, можно сделать вывод, что бензонасос неисправен. Также при пустом «стакане» можно сделать заключение, что в магистрали имеется закупорка, это может быть: засорение трубки, соединяющей бак с атмосферой. Если же фильтр заполнен до краев, это значит, что фильтр «забит» — необходима срочная его замена.
В дизельных двигателях топливо впрыскивается и распыляется непосредственно в камере сгорания, где происходит сжатие нагретого воздуха и топливной смеси. Работоспособность дизелей, а также их топливной аппаратуры зависит не только от качества топлива, но и от наличия воды и абразивных примесей, способных вывести из строя всю систему за несколько минут.
Экстрагирование топливом воды из воздуха — большая проблема для дизельных двигателей. Прежде чем попасть в камеру сгорания, соляре приходится проделывать огромный путь. Испаряясь под воздействием температуры двигателя, вода способна образовывать в трубопроводе паровую пробку, которая в свою очередь способна вызывать коррозию кромок отверстий, кроме того увеличивают расход топлива.
Работа фильтра-отстойника в холодную пору года имеет некоторые отличия.
1.Топливо подается в фильтр, проходя путь от впускного отверстия, сквозь подкачивающий насос и уже после этого вниз к отстойнику.
2. В холодное время года «свеча накала» подогревает топливо до оптимальной температуры, для того чтобы обеспечить возможность надлежащего фильтрования фильтром тонкой очистки всех чужеродных вредных для двигателя элементов: воды, грязи, обеспечивая нормальный процесс смесеобразования.
3. В отстойнике собственно и происходит выпадение воды и твердых частиц.
4. Завершающий процесс фильтрации происходит с участием фильтрующего элемента тонкой очистки.
Как заменить фильтрующий элемент.
Чтобы произвести замену фильтрующего элемента, необходимо сделать следующее:
1. Заглушите двигатель;
2. Выкрутите свечу накаливания;
3. Дайте возможность солярке стечь;
4. После этого выкрутите болт, который находится в крышке фильтра, затем извлеките фильтрующий элемент;
5. Далее, при помощи чистой ветоши протрите стакан отстойника;
6. Установите новый элемент с уплотнительными кольцами;
7. Закройте крышку фильтра и произведите закачку топлива.
8. Убедитесь в отсутствии подтеканий, после чего смело заводите двигатель.
Вот и все. Желаю удачи!
